七代雅阁加装方向盘CD控制按键手把手教程

本人性子急，长话短说：

准备材料：方向盘功能键（含自带线束），2-4芯线一组，两端压好母头

记住：2.0加装CD控制不需要换游丝，别听淘宝卖家瞎说，我上次买一套火花塞他还说发动机也要跟着换呢！！！！！！！！

以下仔细看图，并不一定详解！菜鸟请断电后操作！

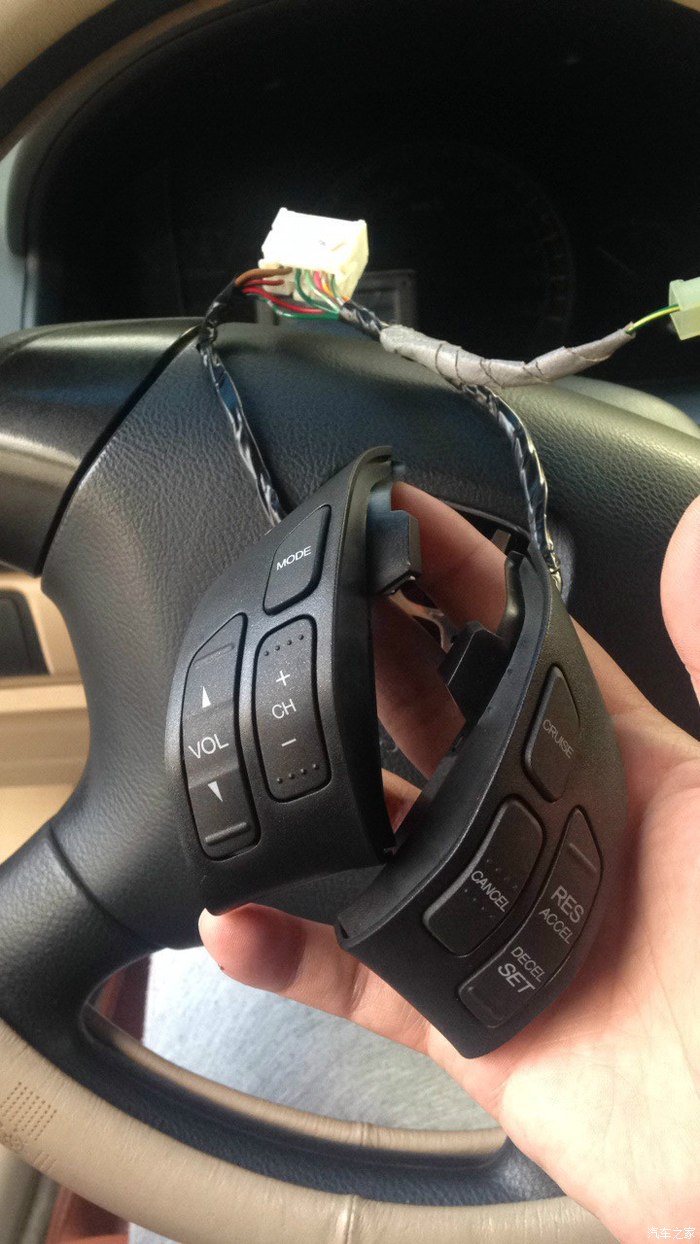

这是买来的，价格200元以内

气囊在两边，内六角拆除！！不上图！

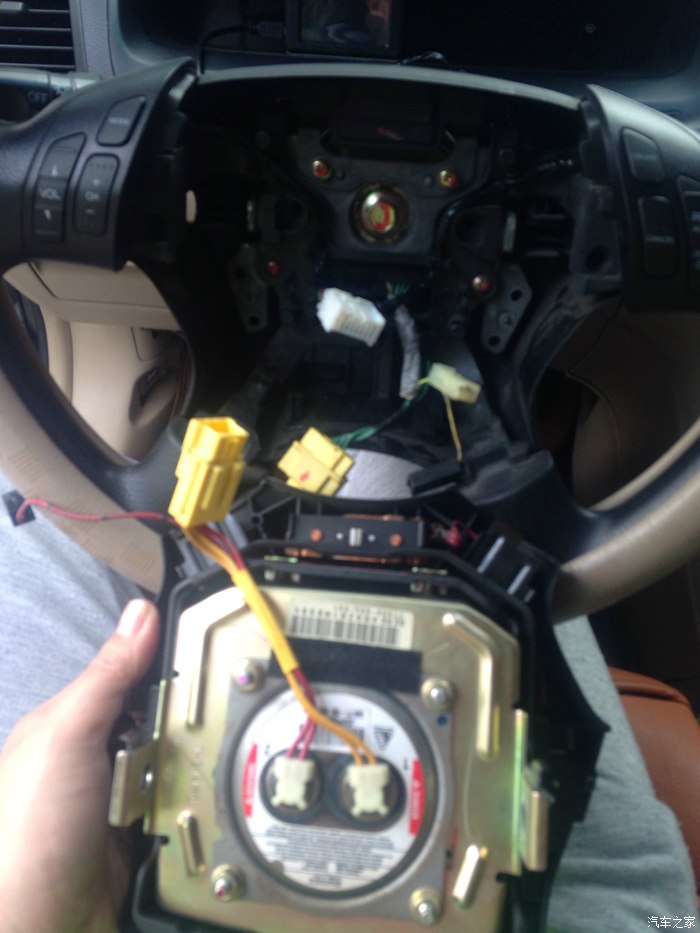

螺丝拿掉后，气囊直接掀起来，拔掉插头！

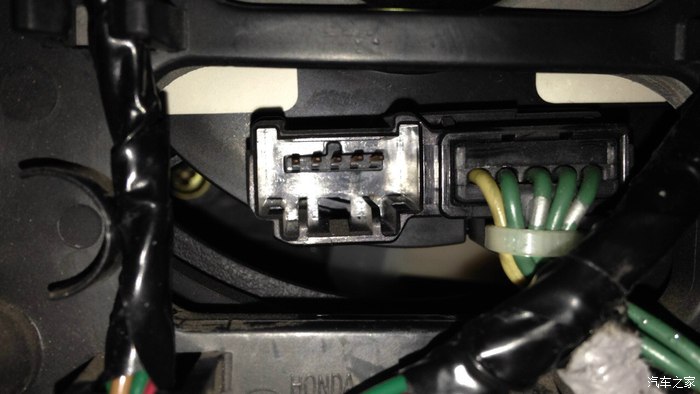

正面游丝剩余5个空位置！实际上CD控制只需要2个，然后灯光2个！

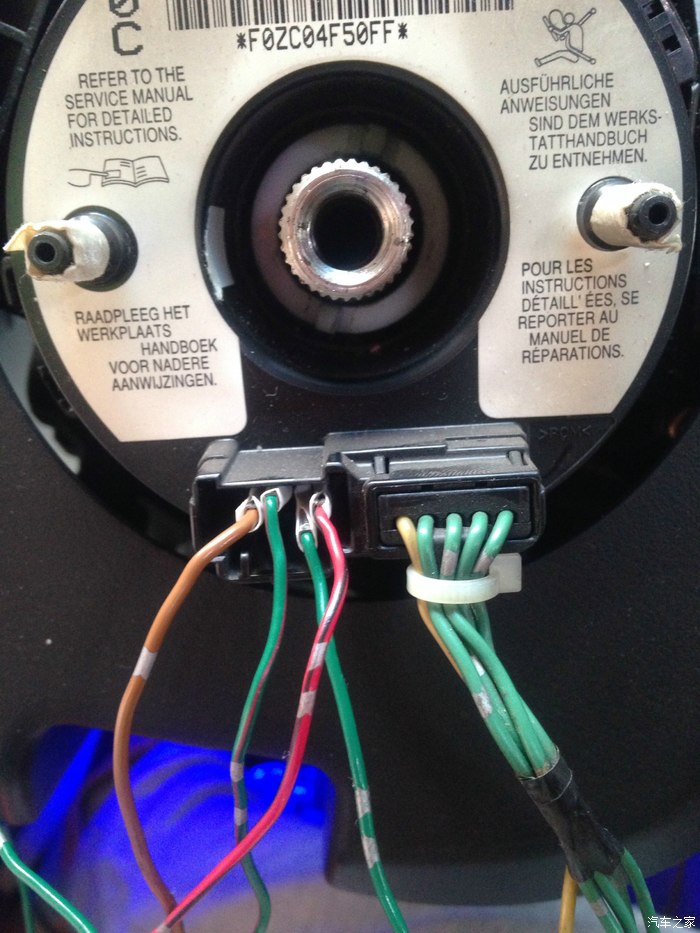

游丝背面，哎呀呀。。露出我性感的嘴唇了。。。。。。也是5个针脚位！按照前后方向，1对1！

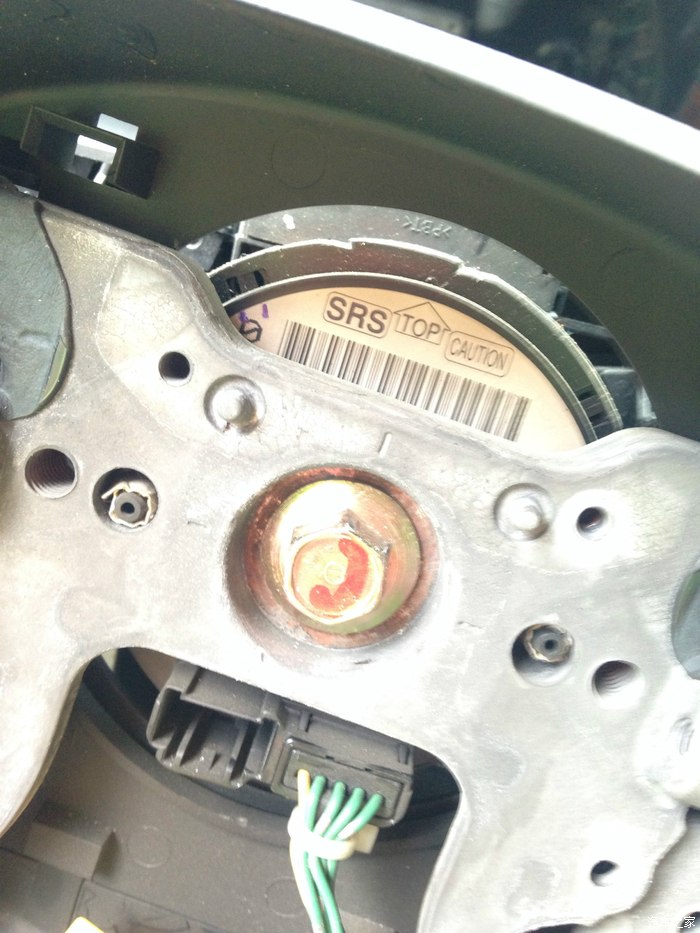

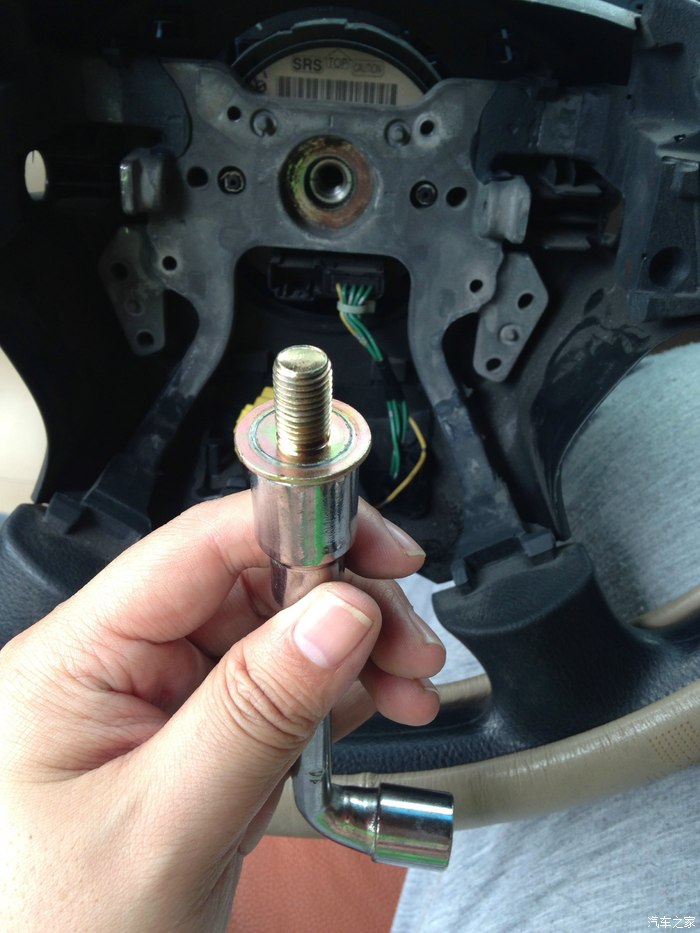

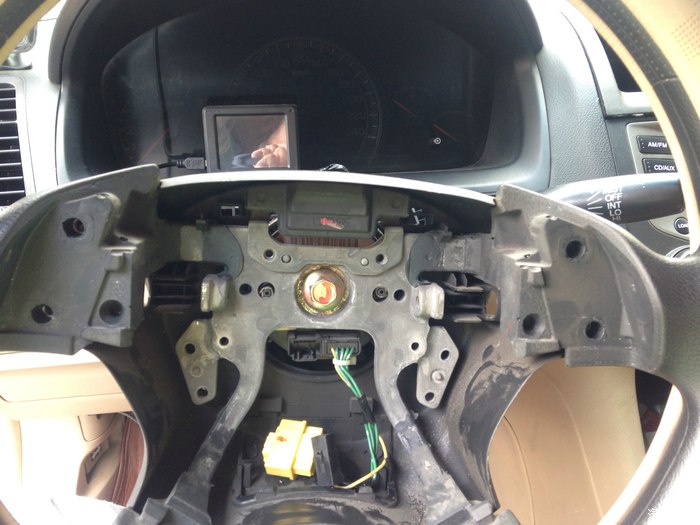

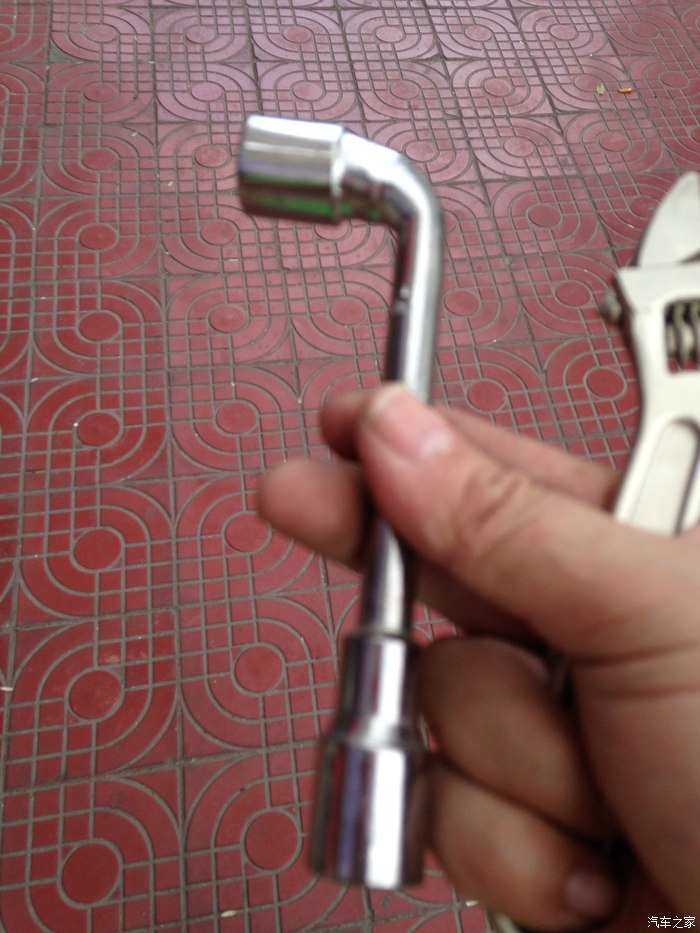

14号套筒拆除中间主螺丝！拆除前最后划线做标记，高手忽略！！

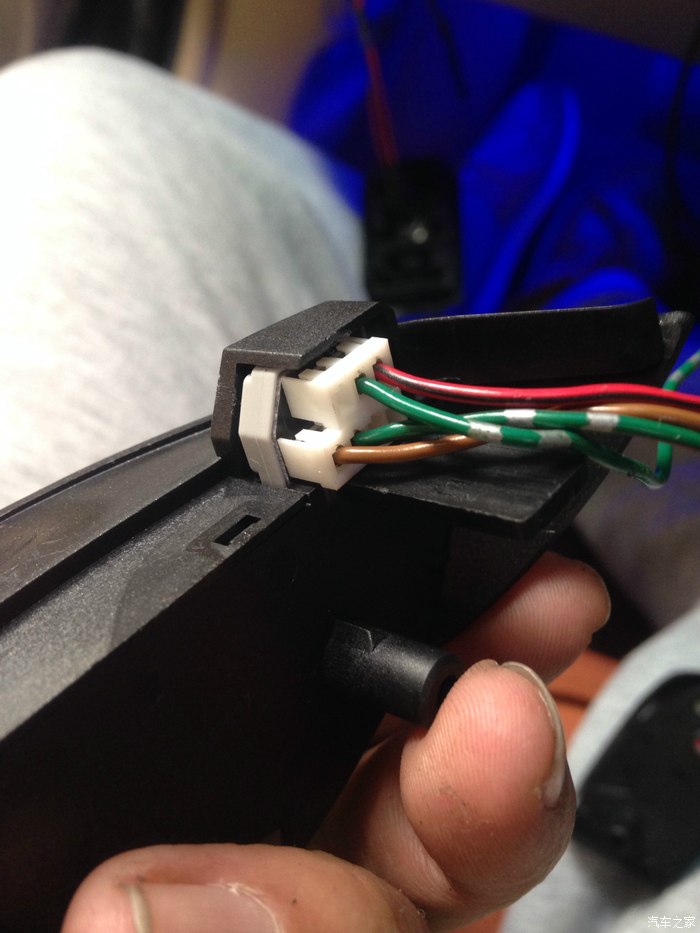

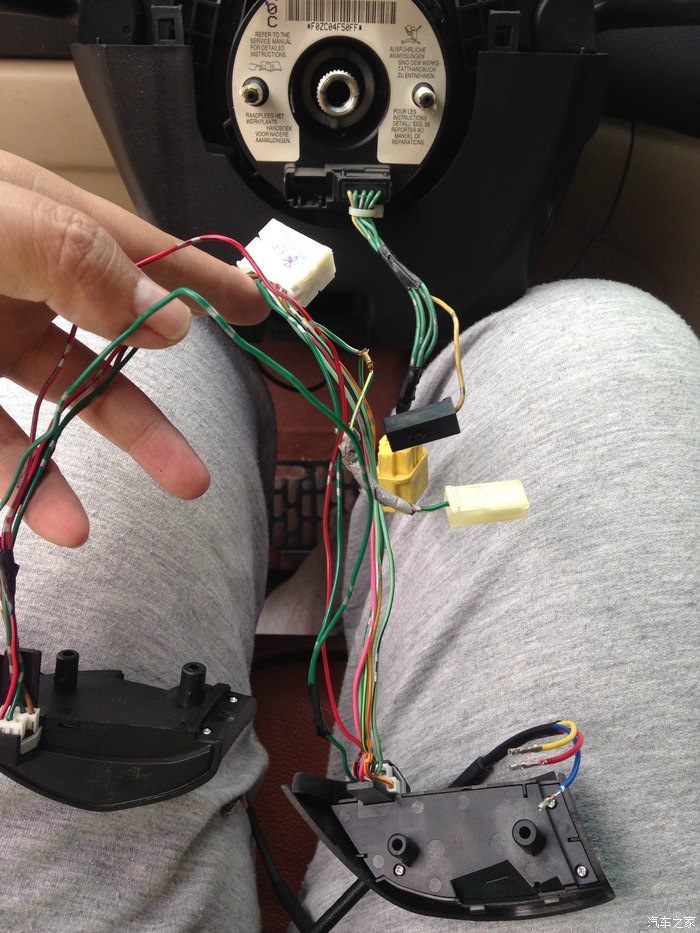

原装线束解剖图：CD控制2个，你们看到的红绿2个线是两个按钮灯光共用的两级线！

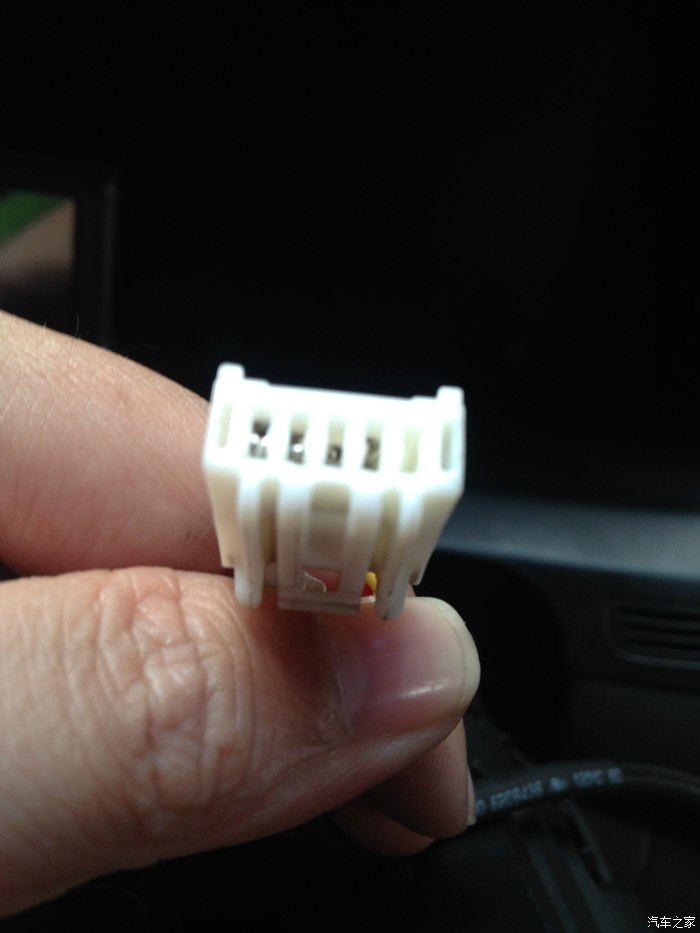

原装5针脚插头，我也没有。。。。

原装5针脚插座，这个我有。。。。

直接铜脚套进去！！！游丝前后线束对应！

CD控制的4根线

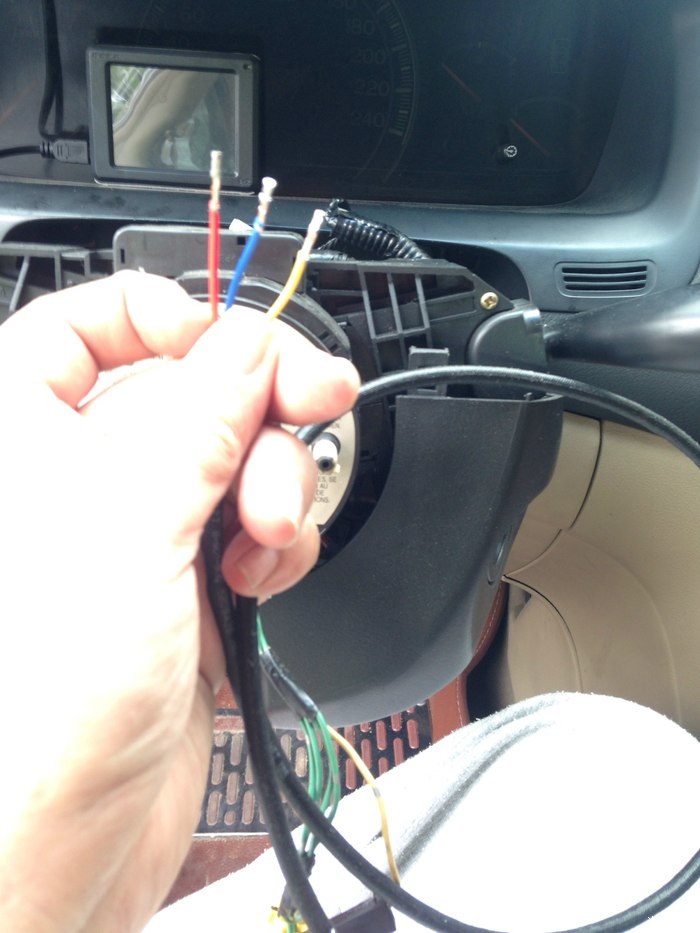

我买的3芯线。。一端接游丝，一端接CD。。

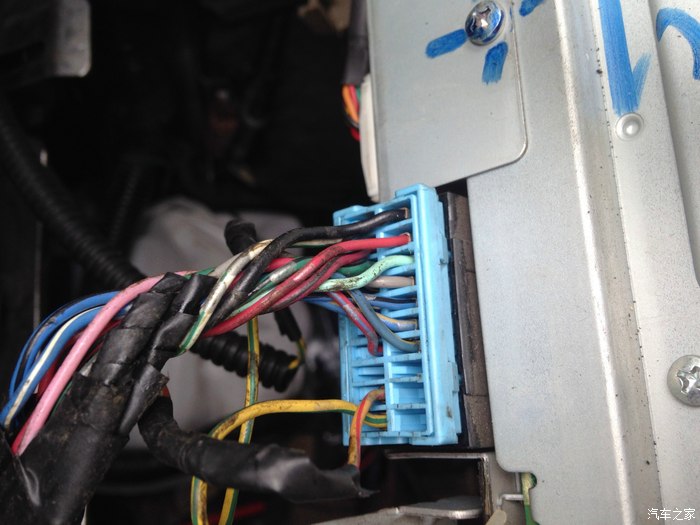

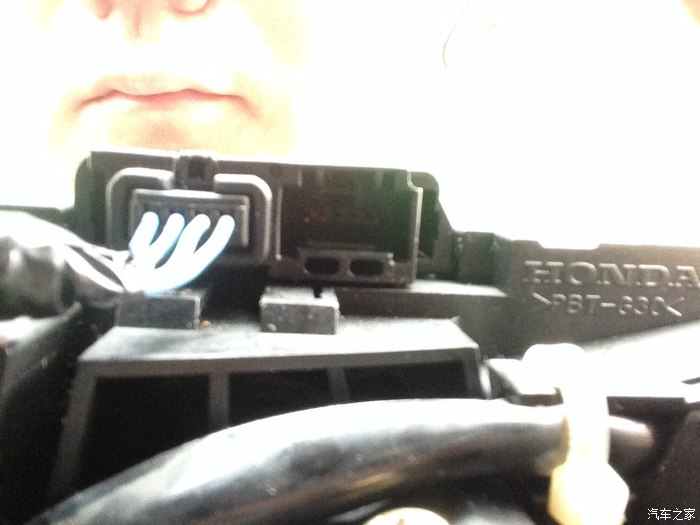

CD机后面的空余脚位，以下几句请揣摩详读：

CD控制按键的黄色线要经过游丝接到插头上面一排剩余3个空位的最外面的那个脚位，CD控制的另一条线接第二排的唯一空缺的脚位！不要接错成灯光线哦，仔细看好！！

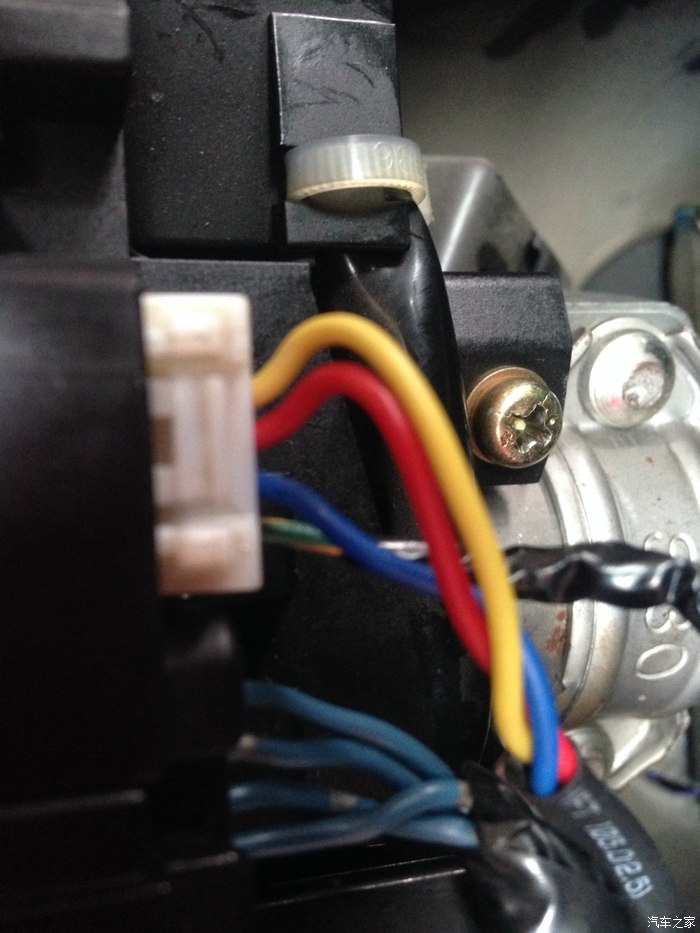

我的接线，未加固

我的接线、、、、、

灯光的正负极自己去找，这个太简单，没技术含量，接ACC啊，小灯啊，CD啊，，都可以！12V的

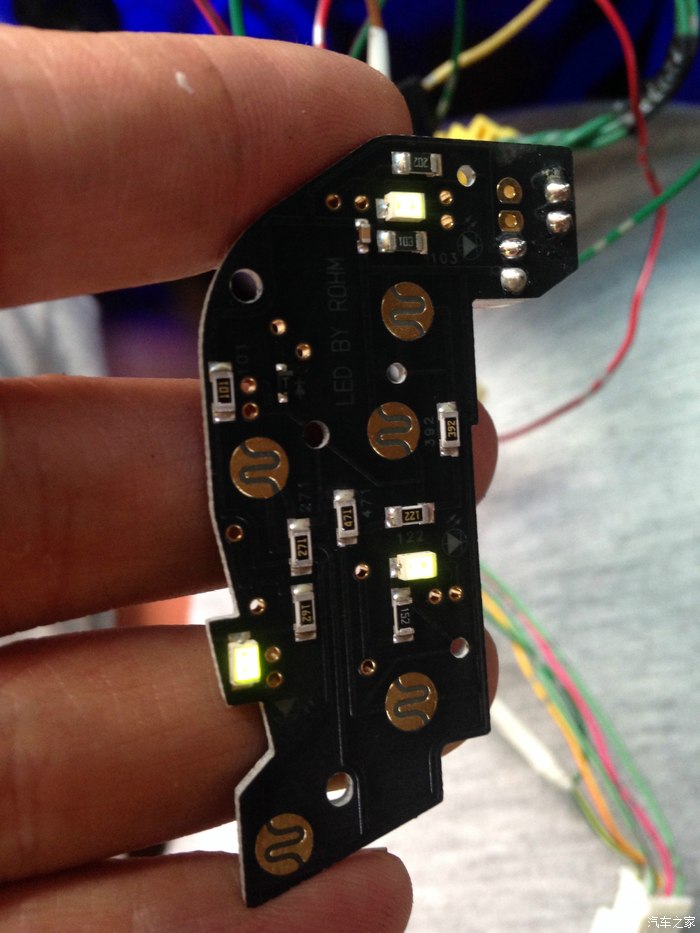

下面是点亮图！

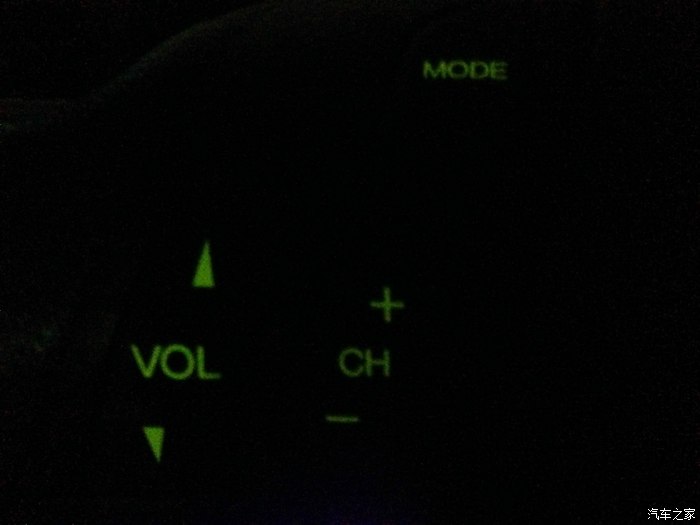

夜间图，不是很亮，可能为了保护视力，我还特地去看了下朋友的3.0顶配七代雅阁，他的雅阁不亮了。。。

以上教程全剧终！！！如果遇到困难，不到万不得已，不要加我，QQ：骑死医吾爱妻。阿阳
