收音机加了个蓝牙模块，导航听手机音乐从此告别音频线
我改车最不喜欢改变原来的外观还有线路。咱五菱车上的的收音机收音效果还是可以的，对咱这不是音乐发烧友来说就够用了。就是功能少了点，不能插卡，有点遗憾。放手机吧还得插音频线，每次插拔都挺麻烦的。我又不想换，换了跟面板就不是那么贴合了。所以就在原来收音机基础上加了个蓝牙模块。
先把收音机拆下来，过程我就不多说了。论坛好多人都拆过。

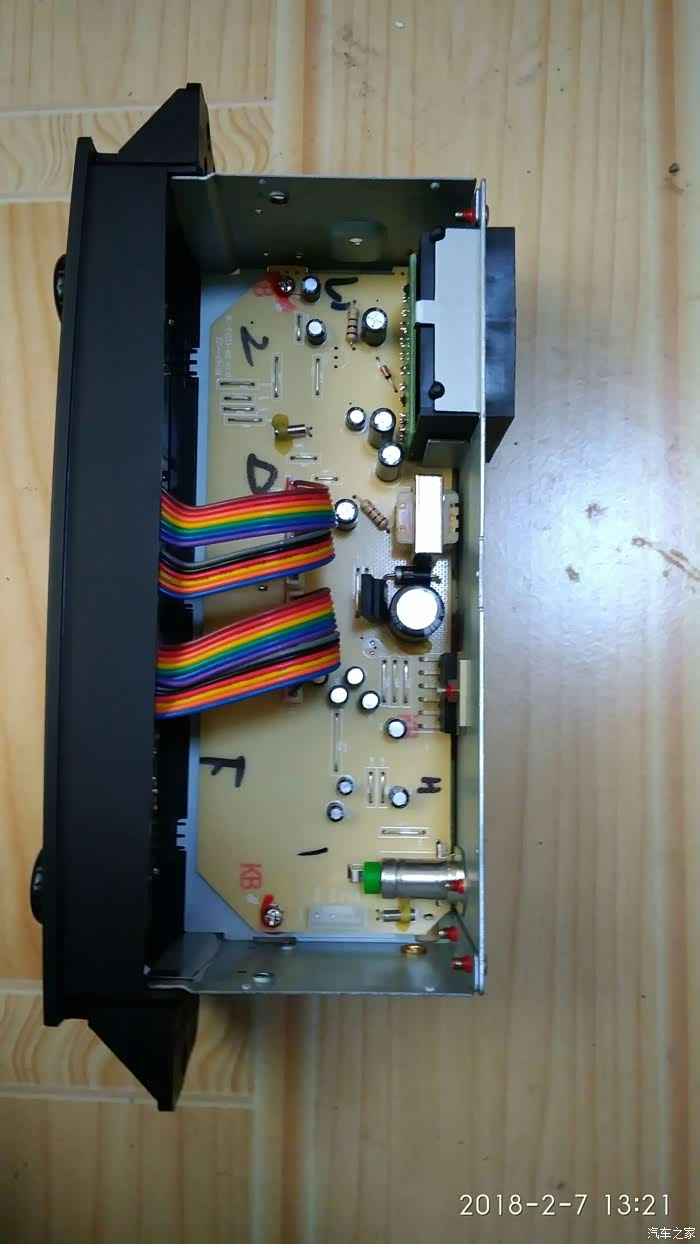

打开上盖，前面板也拆下来

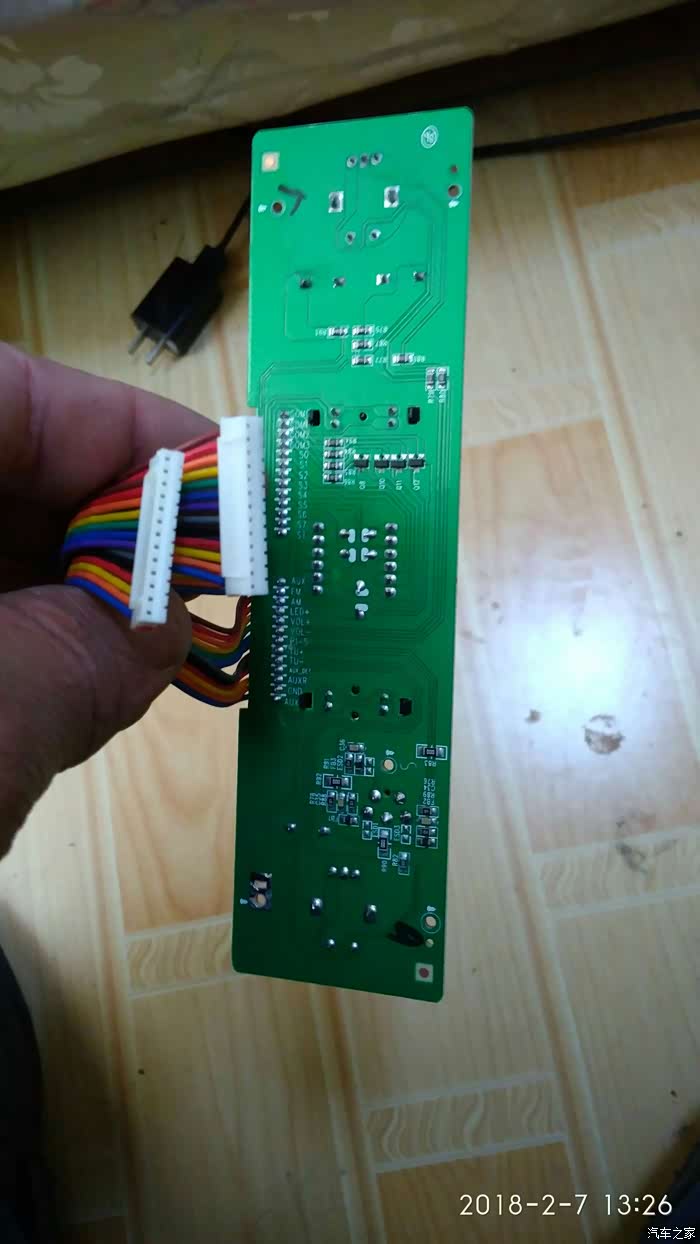

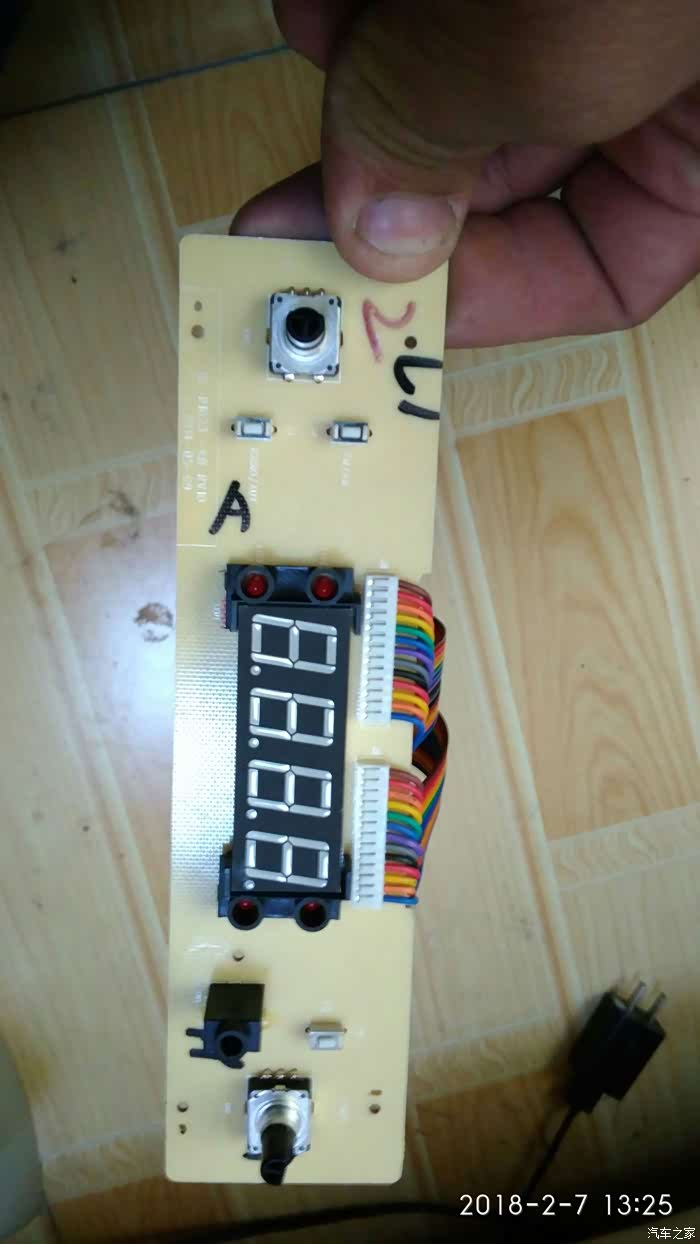

这是前面板
看看各个线路的作用

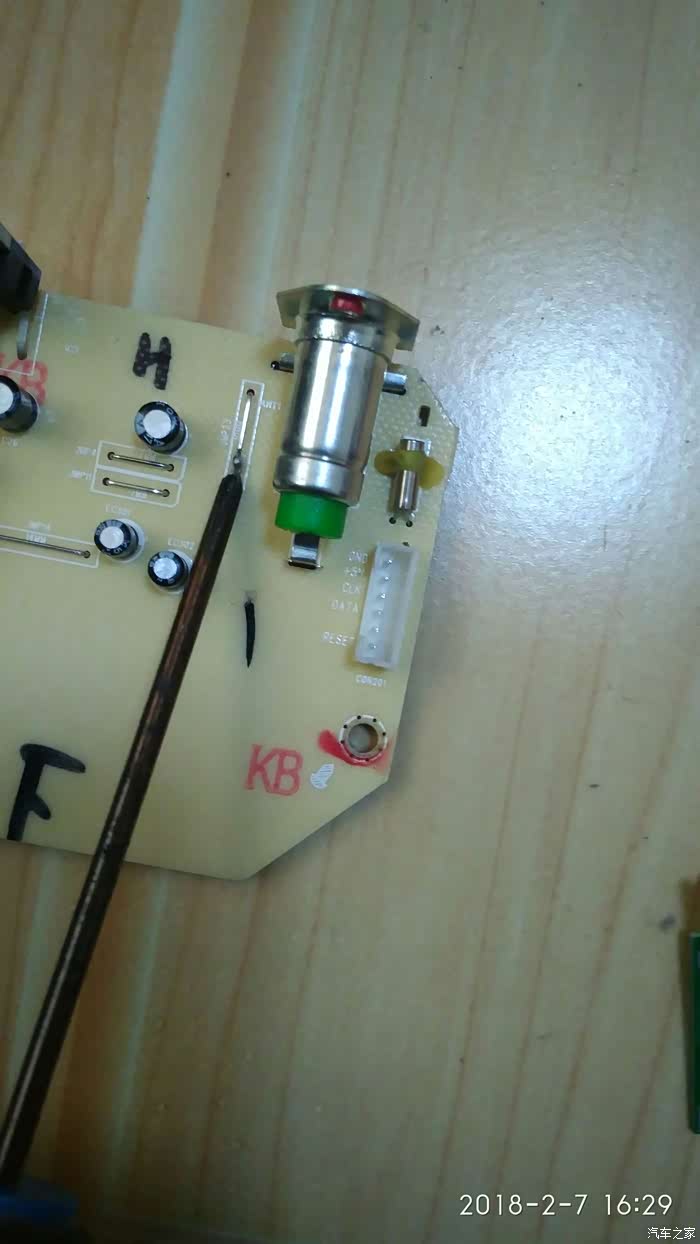

这个地方是插上音频线自动转换的段子，就在音频插口背面，我们把铜箔切断，这样不插音频线时我们通过面板也能转换音频入与收音。我们要用音频输入来改蓝牙的。
这个就是蓝牙模块，我们只用上边的五根端子，一个正极，一个负极，左右声道，一个输出指示灯端子。

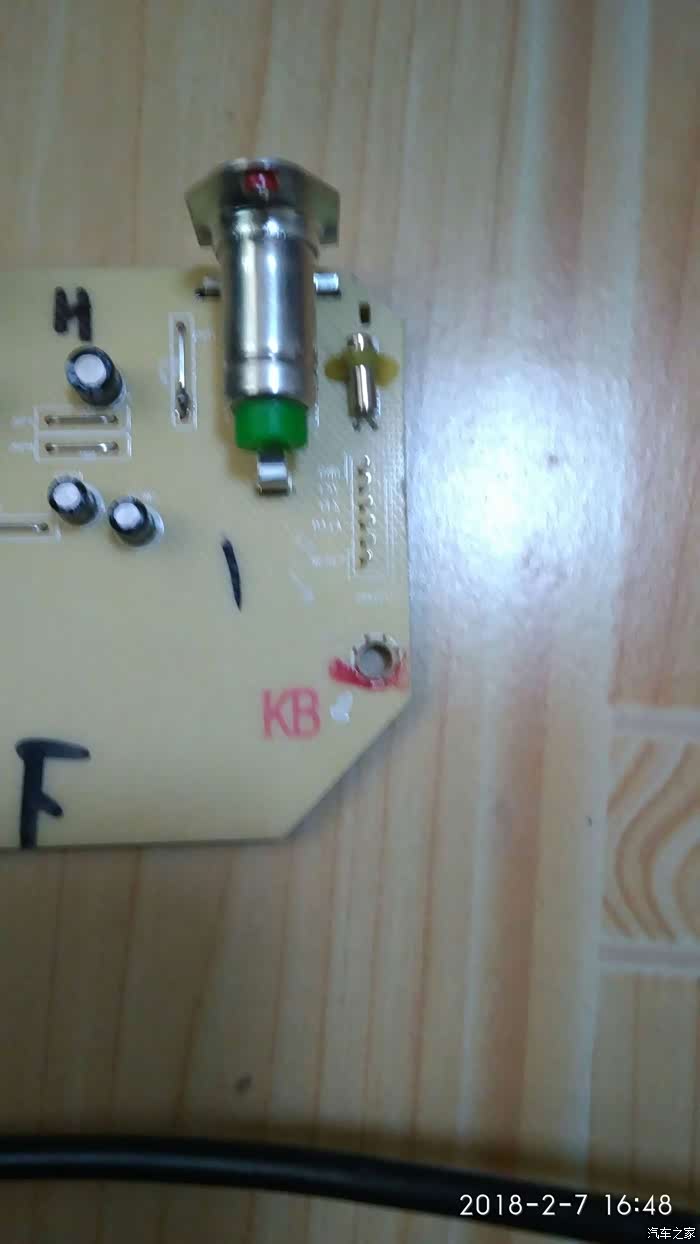

蓝牙模块要用5伏电源，这个插座上有5伏电源，我们就用它

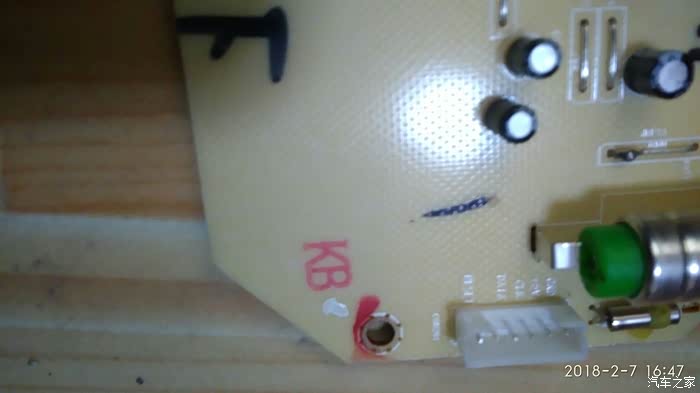

插座用钳子暴力拆了

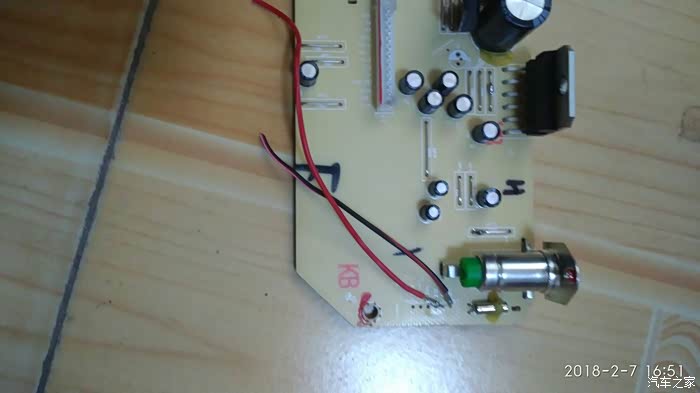

就留下两根5V和地线。焊好两根线

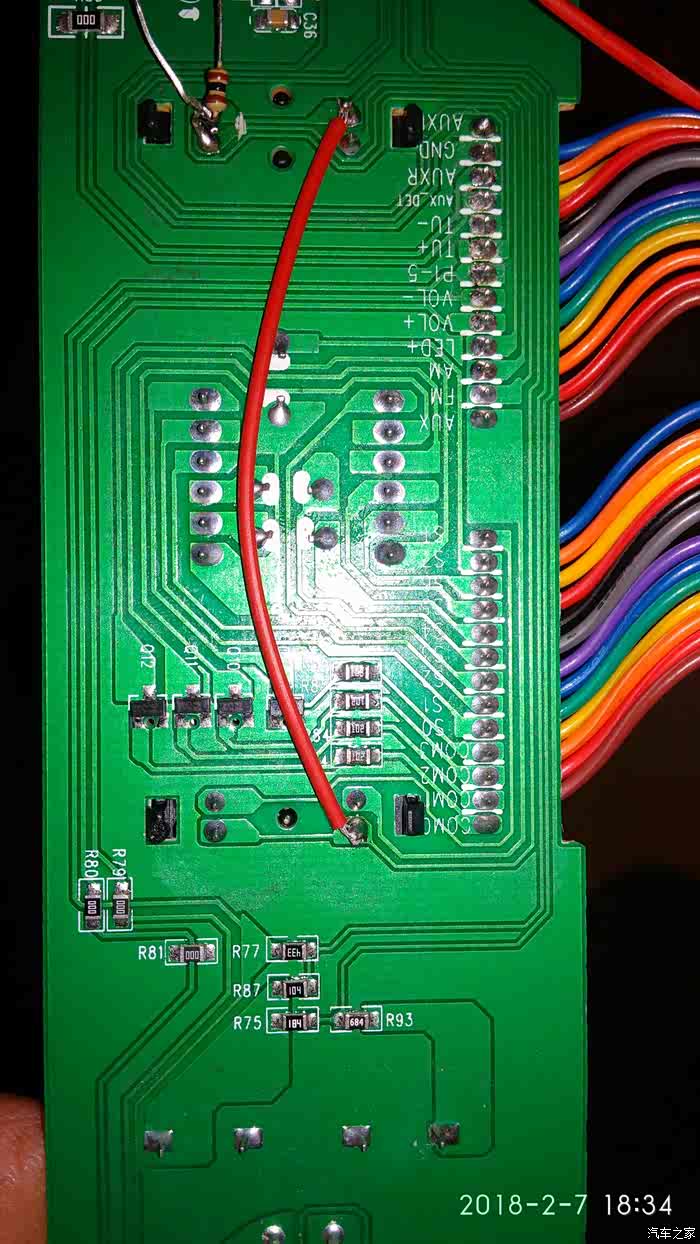

这两个地方跳线，我们要把原来的音频输入指示灯隔离，用来做蓝牙状态指示

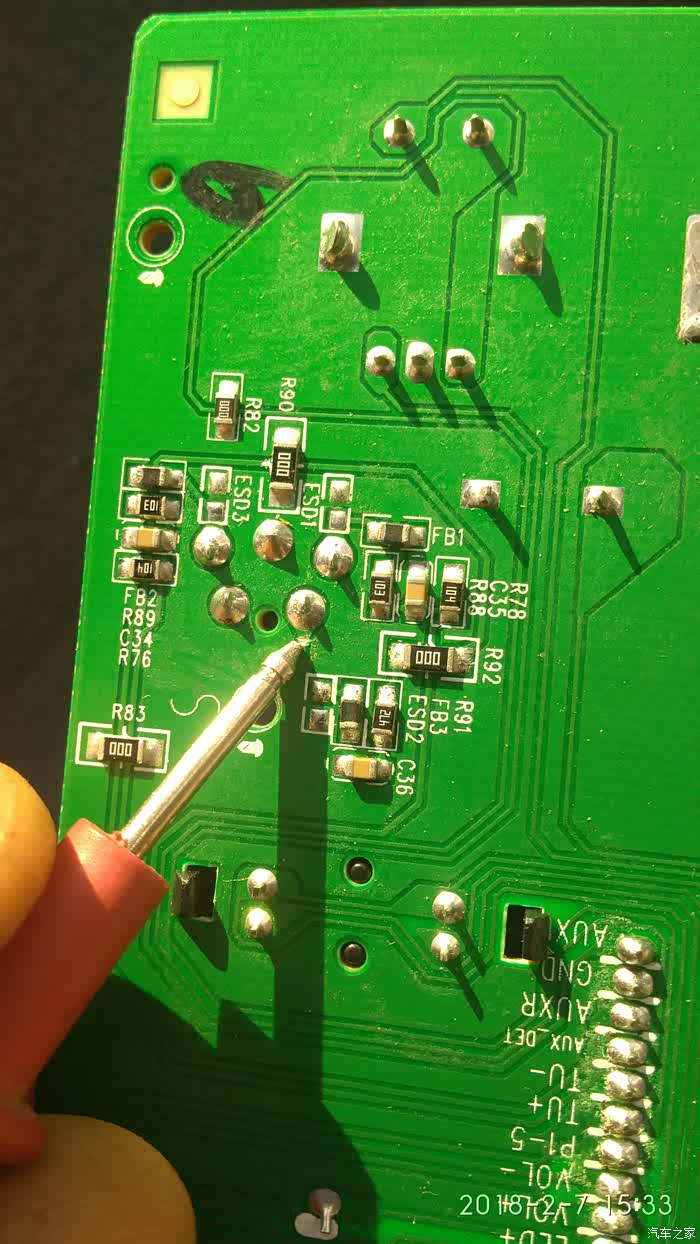

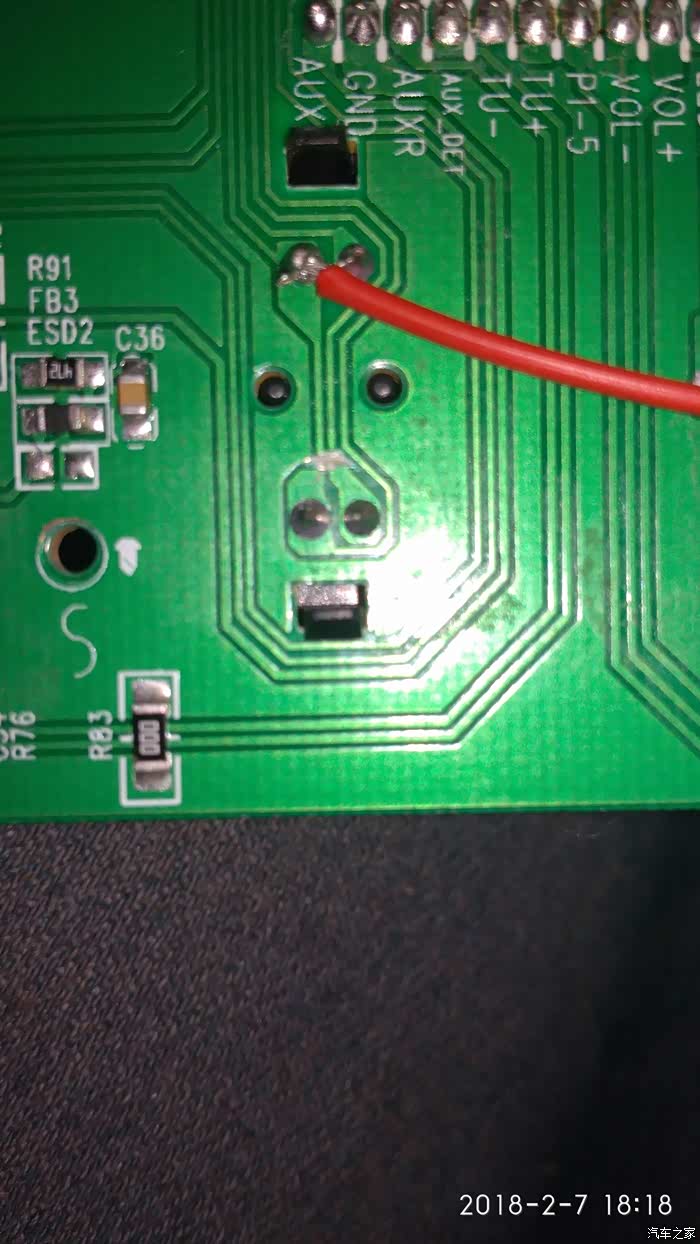

原音频输入指示灯后边的线路，这里我们切断，我不喜欢红色的，把这个LED顺便也换了个绿色的

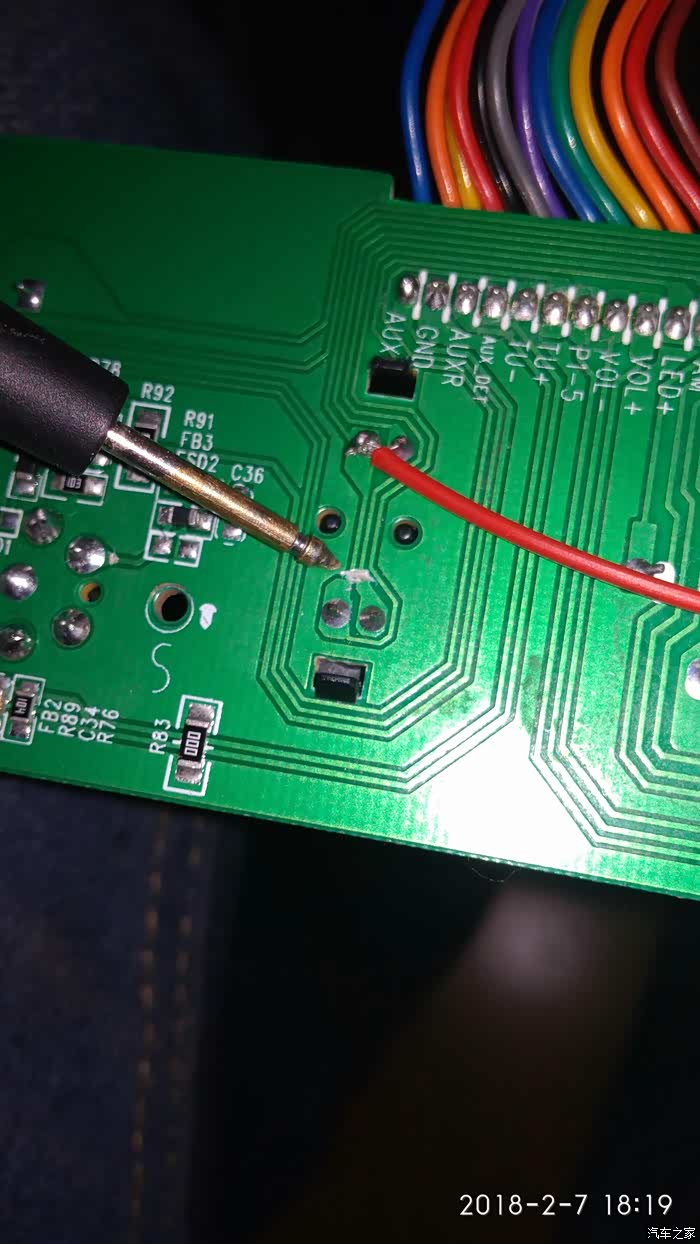

切断了，这样这个LED就与电路板隔离了，在后边直接焊线接就可以了，因为蓝牙模块是控正极，原来的指示是控负极，所以我们得接两根线

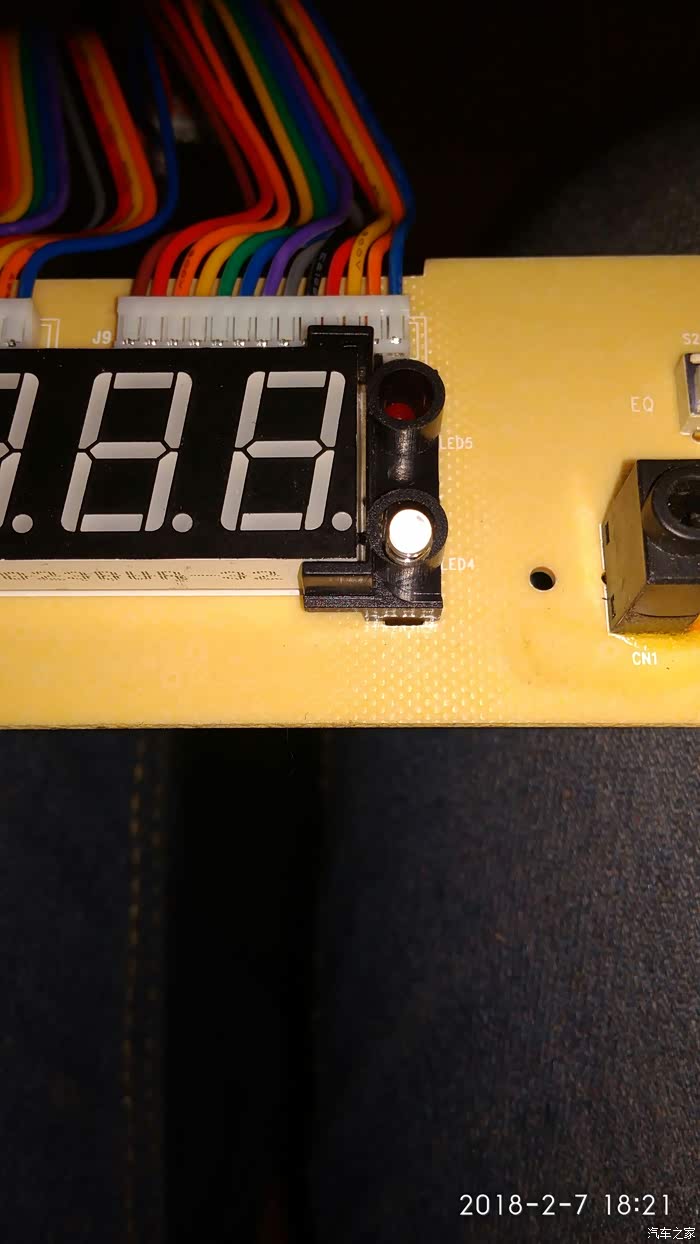

这个照片就是换成绿色的了，是透明的发绿光

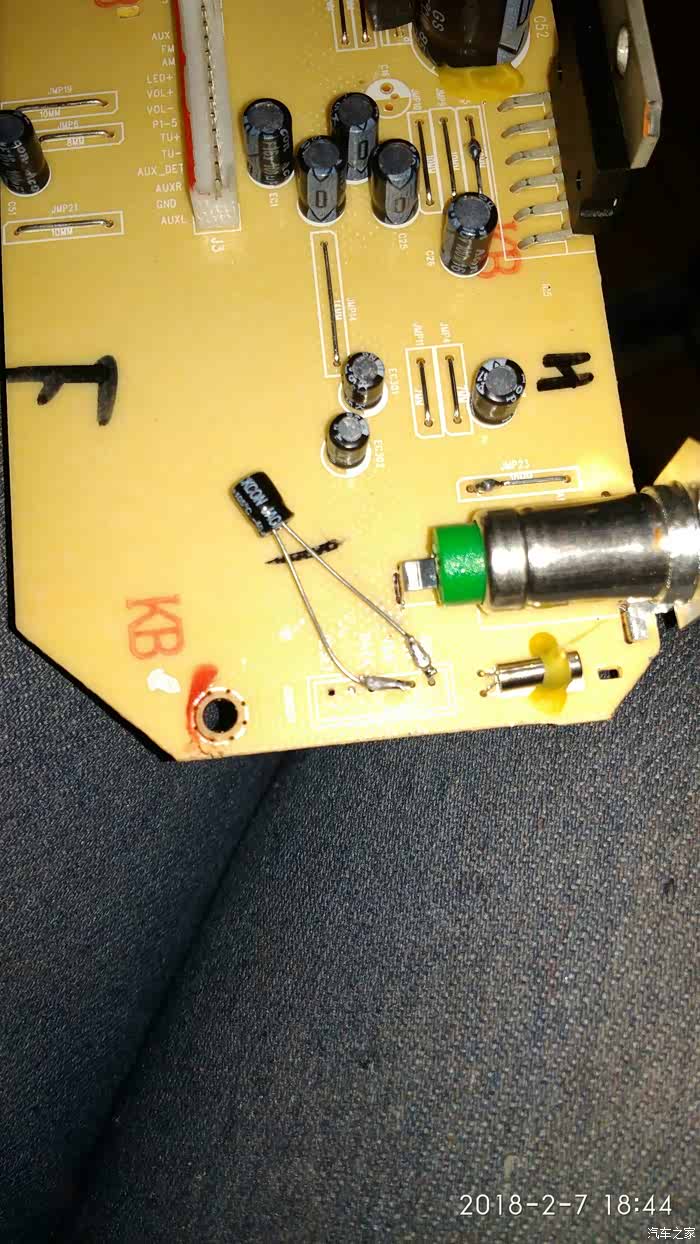

5伏电源这里加个滤波电容

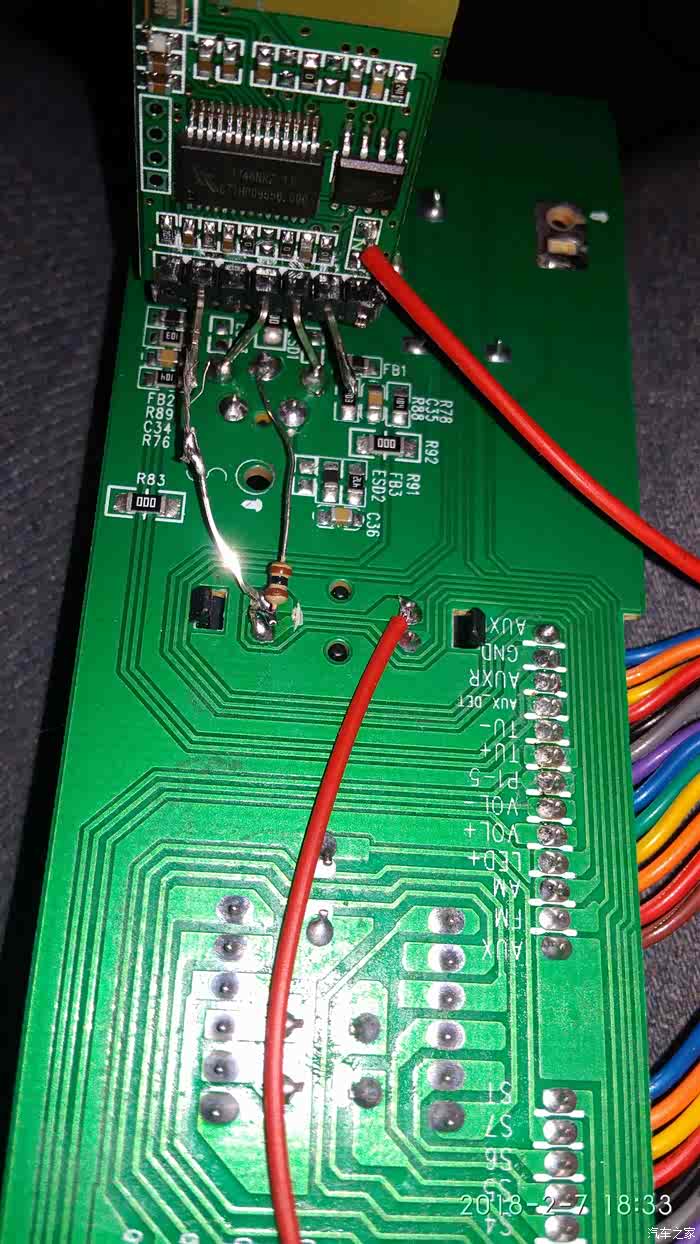

LED灯后边直接焊了一个限流电阻，连到蓝牙模块

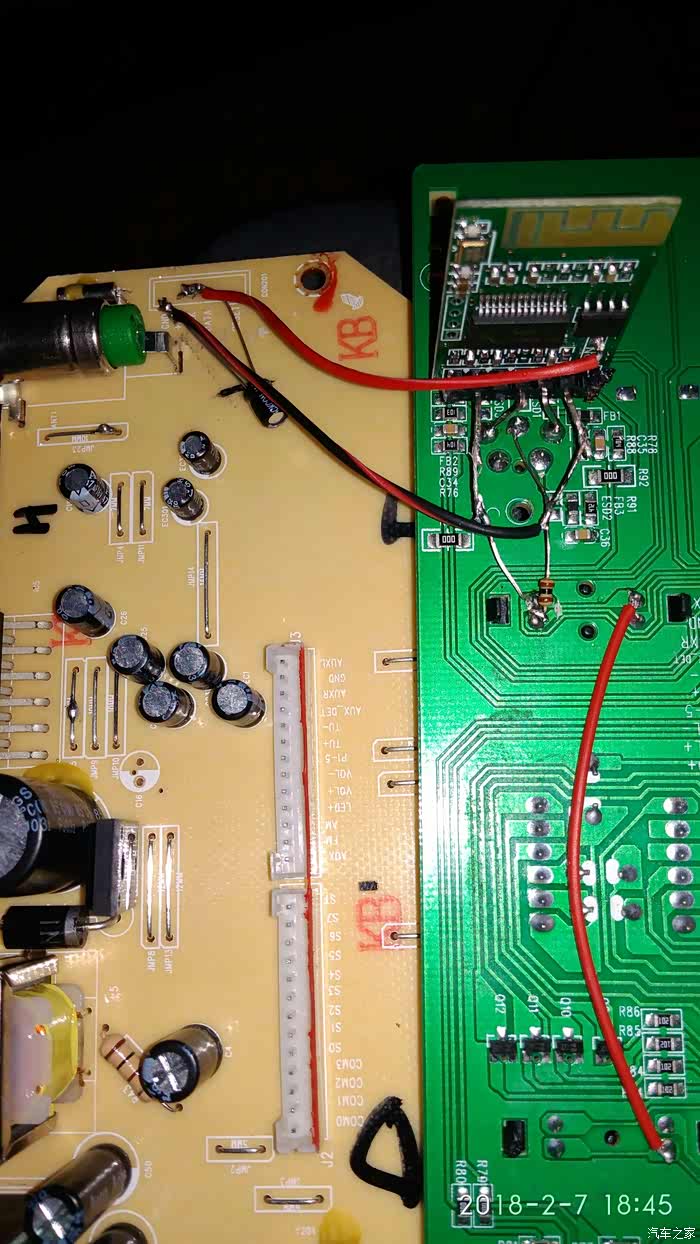

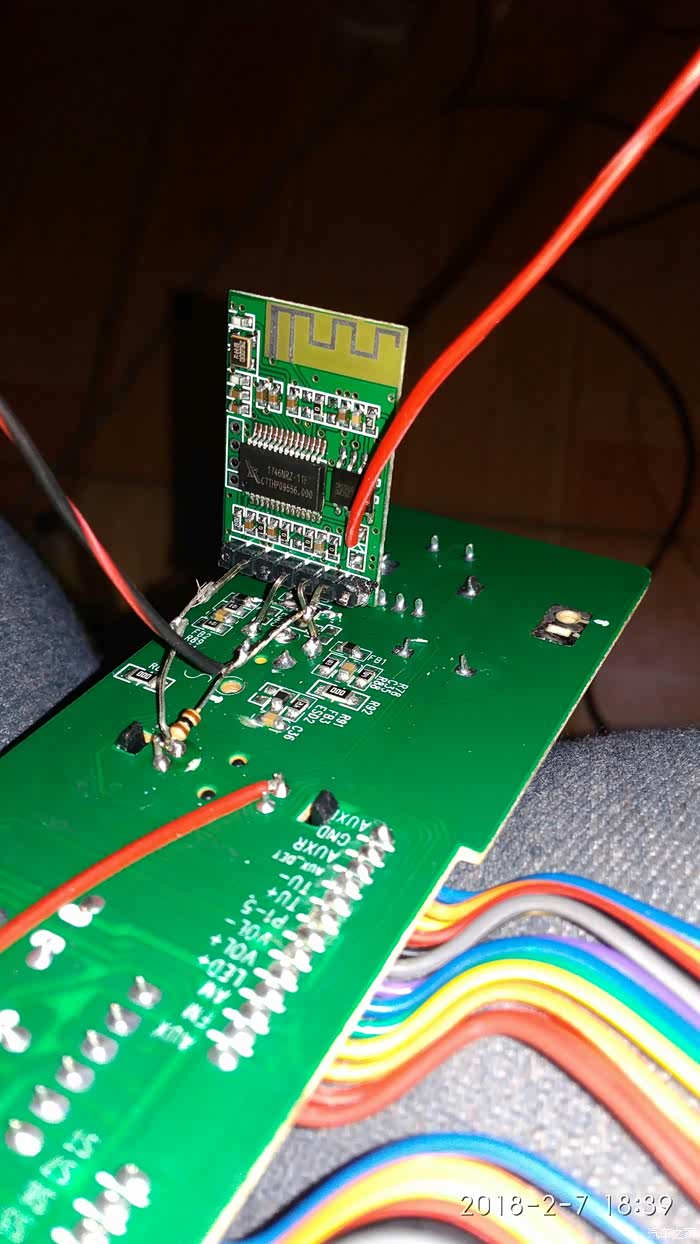

由于蓝牙模块很小，直接搭焊在音频插口后边，那两条腿是左右声道
搭好了，原来蓝牙模块上有个降压二级管，我把他拆了，因为量着板子上这个5伏有点低，3伏多才。
焊好电源
组装完成，可以试机了，结果电路板那个5伏是开钥匙一直有电的，没法关断。电压也有点低，有时手机搜不到蓝牙模块。

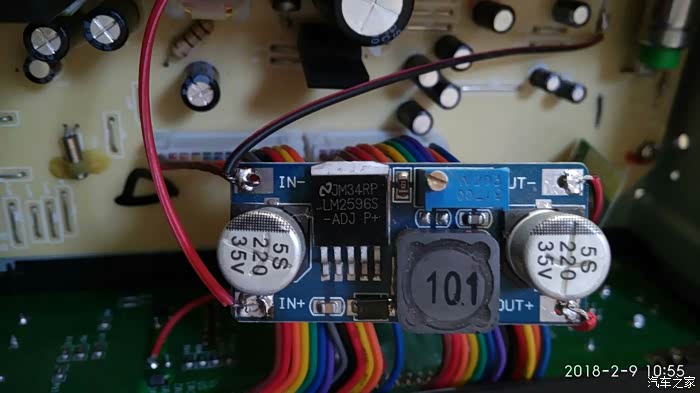

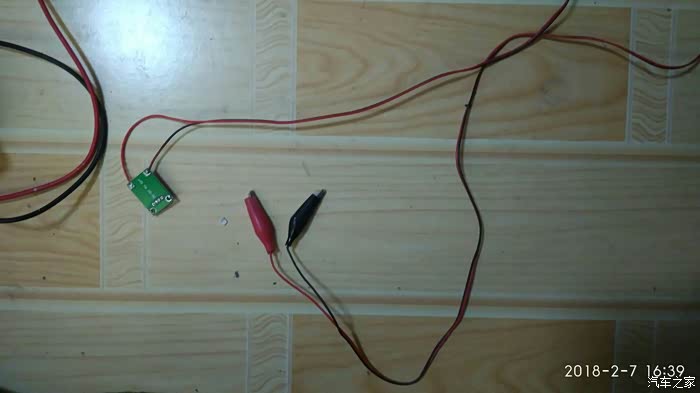

无奈单加一个直流降压模块吧，电压提前调好在上机。用万用表调到4伏多点，因为蓝牙模块我去掉降压二极管了。

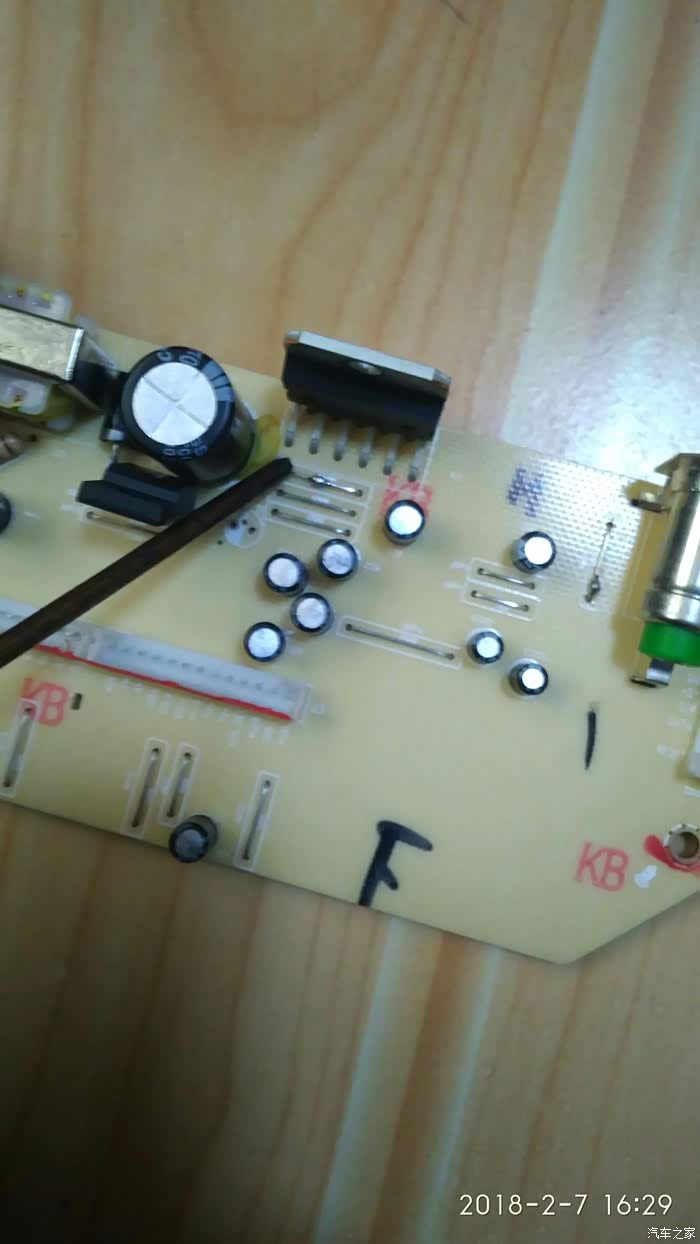

这个地方是收音机的受控正极12伏，打开收音机通电。接到降压模块输入正极处。
这是地线，接到降压模块负极输入

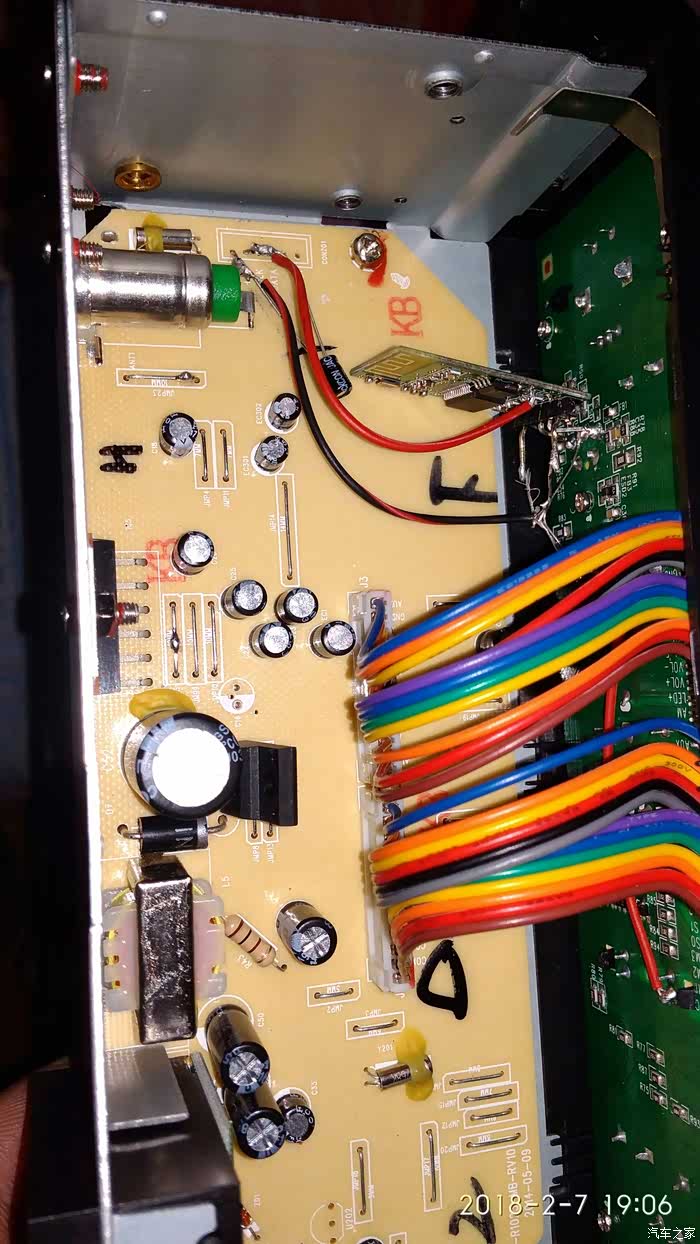

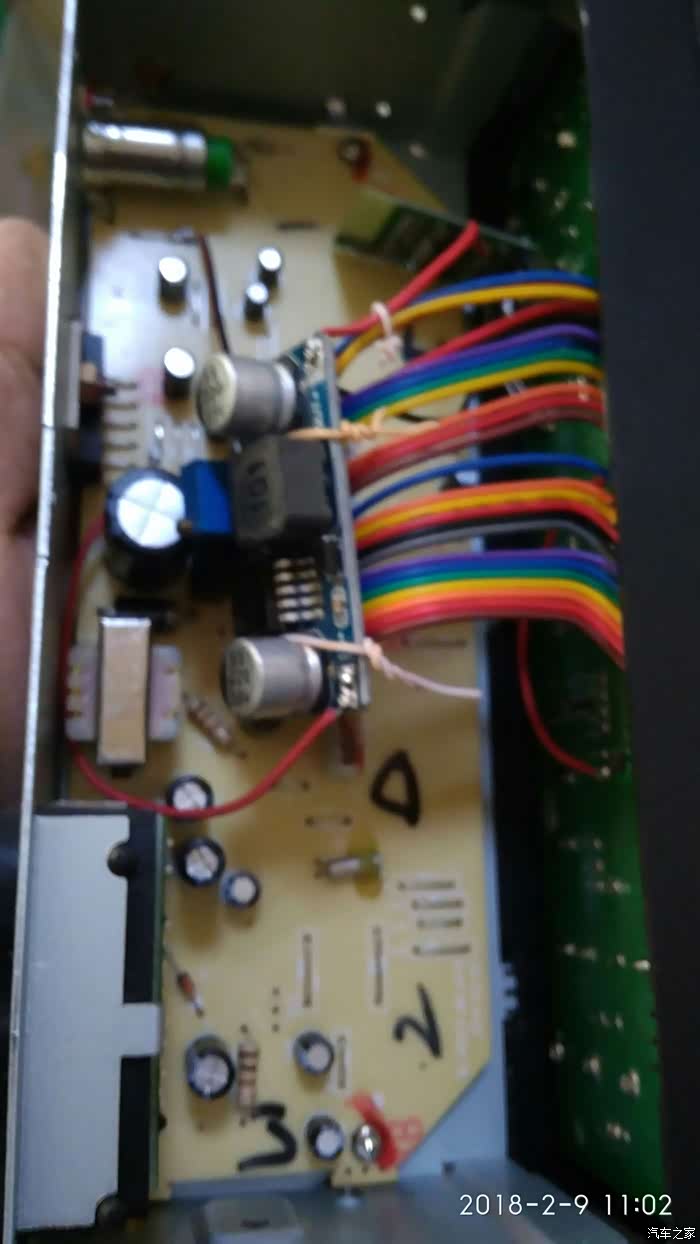

降压模块就绑在排线上吧，排线挺多跟，绑上蓝牙模块还算牢固。装起来，按拆机相反的顺序！

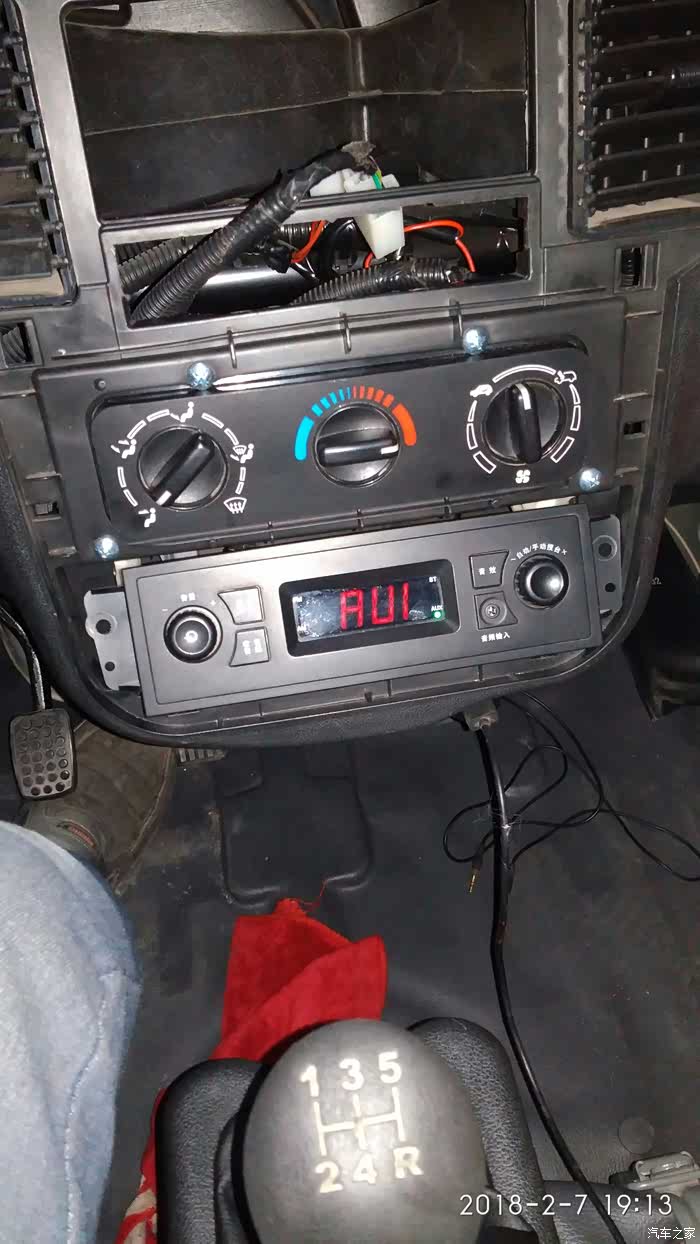

装好了试一下，一切正常了。音频，收音按键变成了蓝牙收音转换键。音频输入指示灯成了蓝牙状态指示灯，还被我改成绿色。一闪一闪挺好看的。播放????也一切正常啦！改装完成！
