自己动手给虎3装10.2寸大屏导航仪和全景行车系统

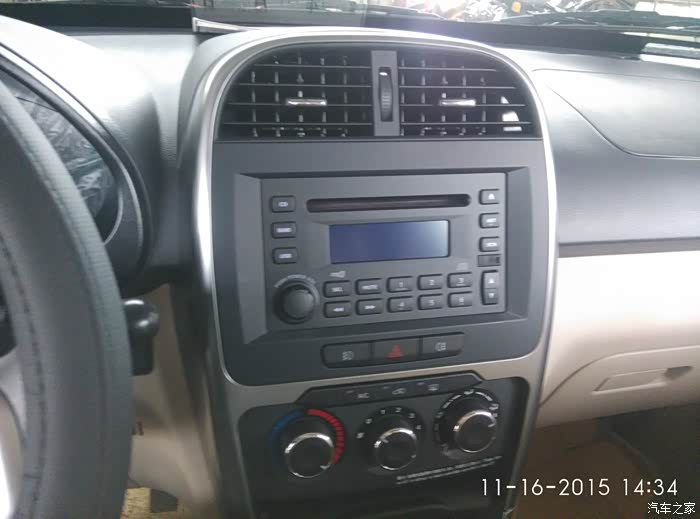

原车的CD框很紧，突破口在空调面板的两侧

用塑料撬棍插进去，一撬就开，用塑料撬棍的好处是不会撬花仪表台，但是也要注意力度

慢慢顺着边框用力就把整个给卸下来了，拔掉前后雾灯和双闪的插头，原车已做好标记，不用担心到时会插错

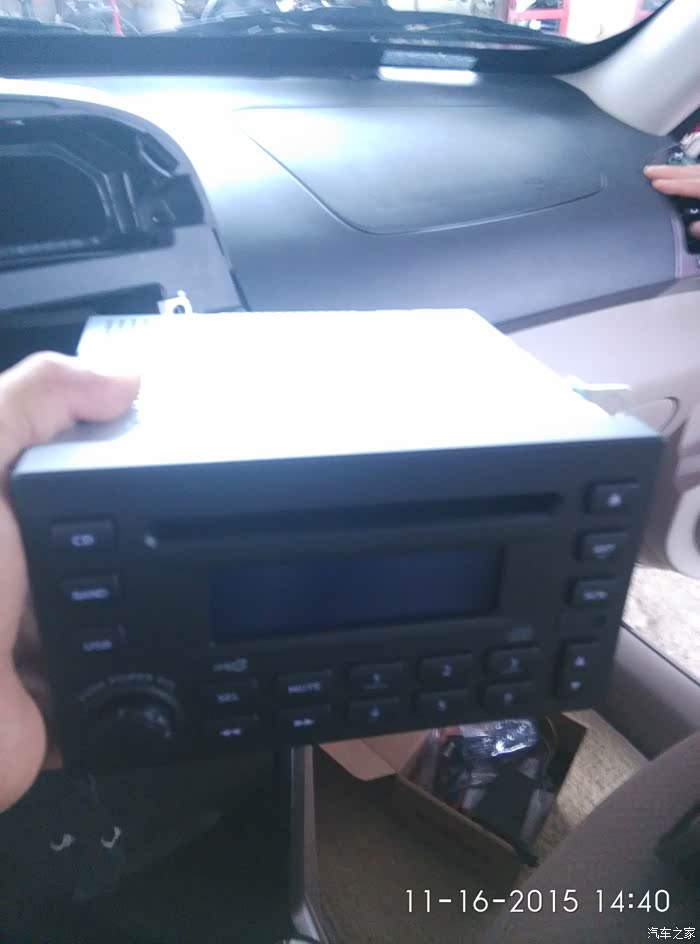

拆下CD机拔掉插头

心的导航不带出风口，这个出风口必须卸下来装到新的上面去，里面是用卡子卡住的，用塑料撬棍小心撬出来

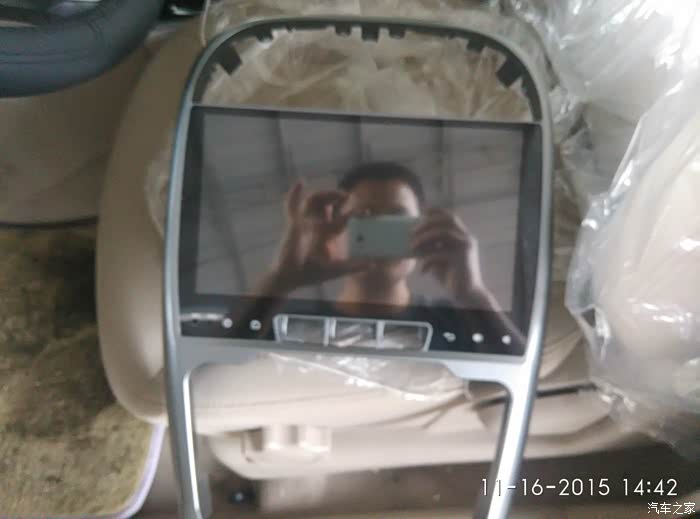

新导航的样子，带的框不如原车的好

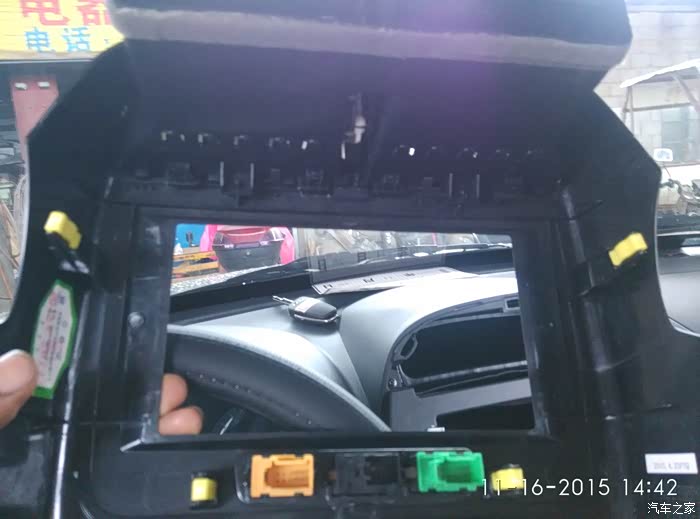

原车的框结实

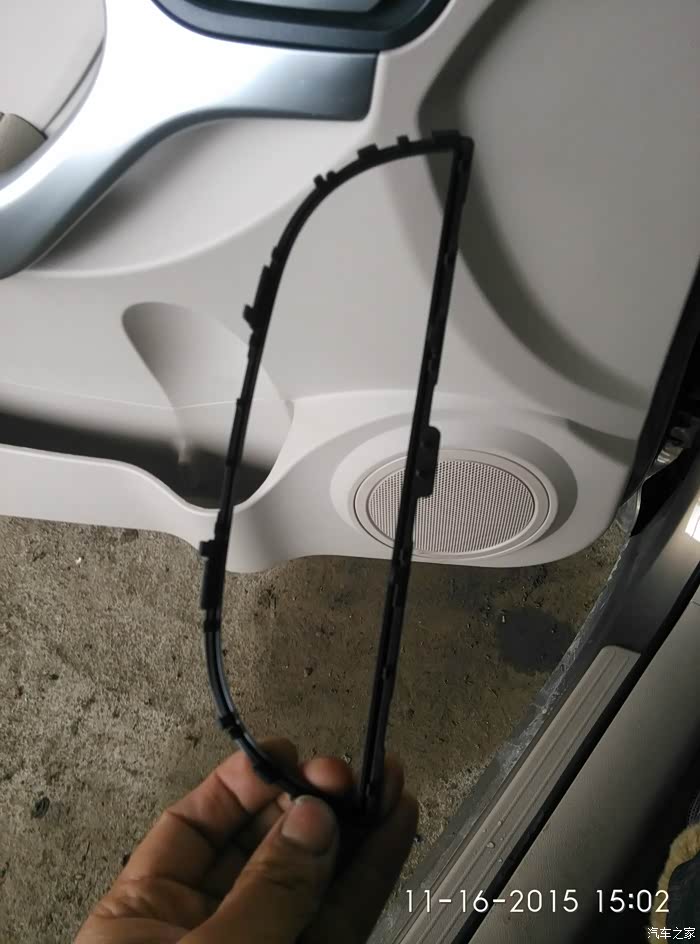

出风口里面有个垫圈，记得装进新的里面

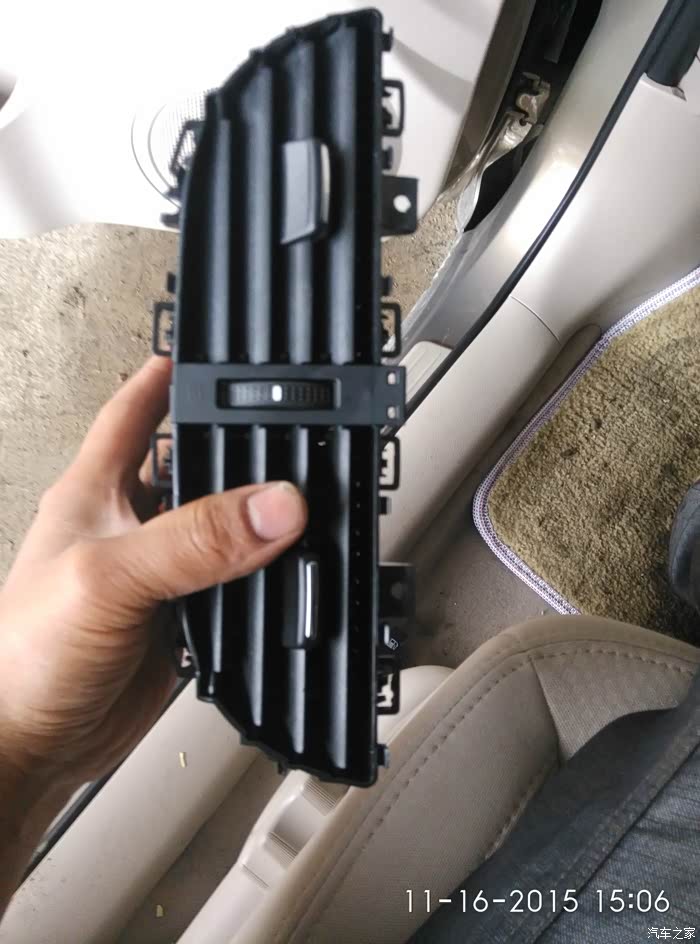

撬出来的出风口

接下来装倒车摄像头，把牌照灯的架子上几个螺丝卸下，小心扳出这个架子，卡的很紧，好不容易才弄出来，铁棚外面在下很大的雨，用纸板垫好地

装摄像头的地方有个塑料片挡着，抠掉，把摄像头卡进去，刚好可以卡到位

拆掉牌照灯架是这个样子的

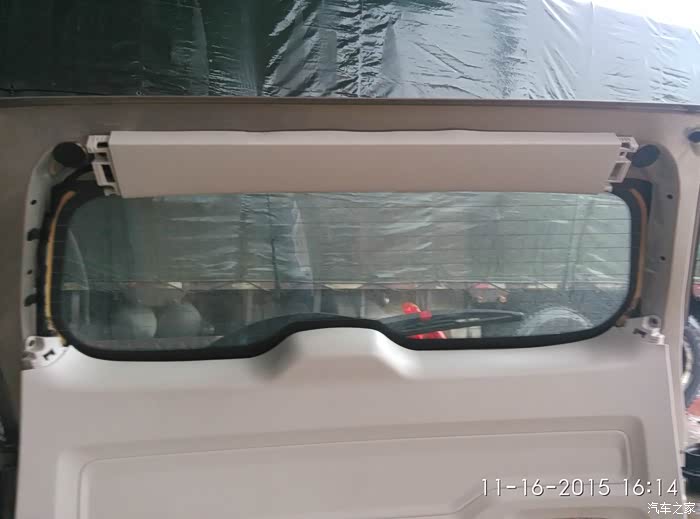

现在来拆后备箱门的胶板

这个的突破口在玻璃的两侧，把这2根竖条撬开，一边有一颗螺丝，卸掉，把整个胶板卸下来

注意走线的时候跟着原车线走，一好固定，二美观，倒车摄像头的线从右边的门槛横条下面走线，穿不过的地方用铁丝带过去，铁丝是个好东西，后面还要多次用到的，但是要小心，别刮花油漆，如果不装全景行车影像系统的话，到这里就差不多完工了

下面咱们来搞个难度高一点的，全景行车系统，这个东西看起来简单，装过才知道他的难处，难在哪呢？穿线，穿线，穿线，对，重要的东西就是这个了，有前后左右4个摄像头，后面的用倒车摄像头，比较容易穿已经穿好了，左右的摄像头要装到反光镜上面，前面的摄像头要装中网上面，线只能跟原车线走

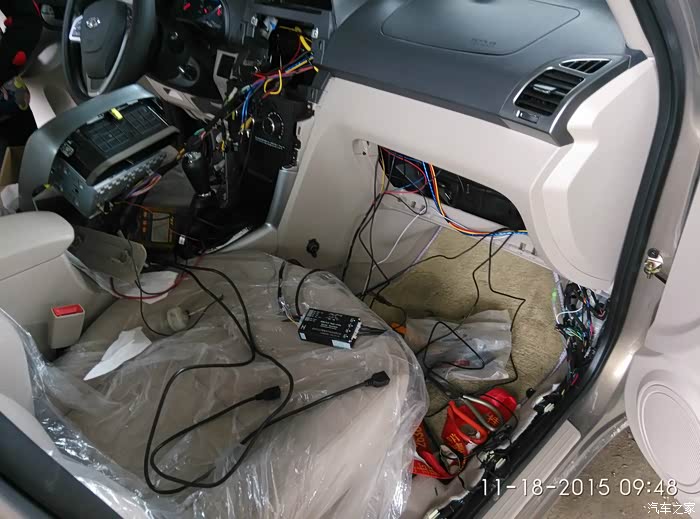

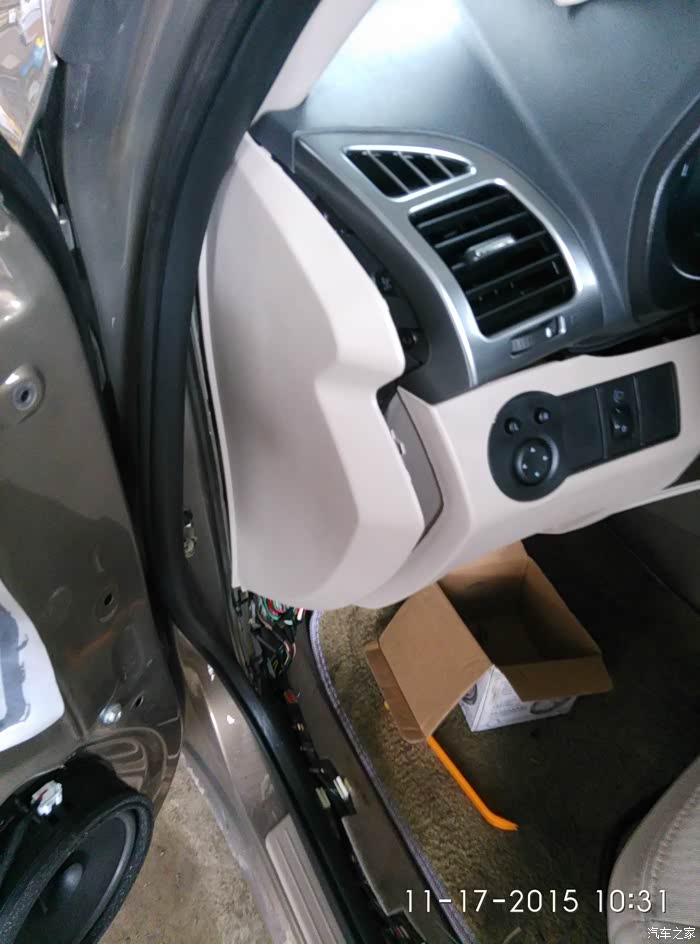

拆吧拆吧不是罪

因为要加高音仔，所以也一起搞了，开孔器开个洞，不够大再用剪刀搞大一点

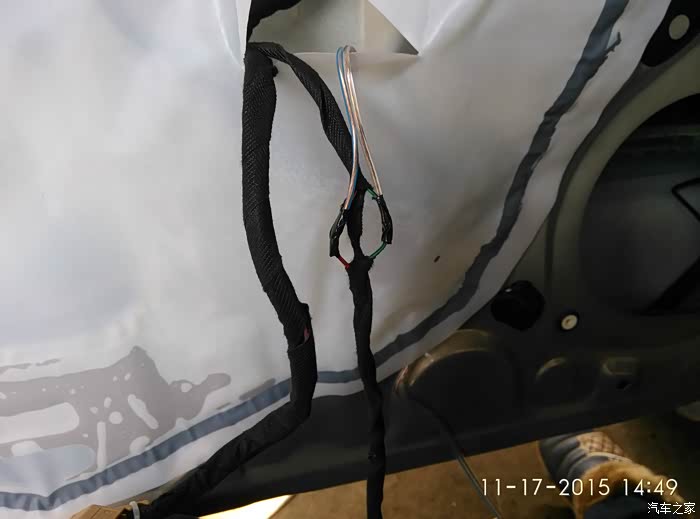

把高音仔的2根线搭到喇叭线上

分别包好线头

保险板也给我办了，为的是接低音炮的电源线

反光镜拆下来了，在反光镜的下面开孔装摄像头

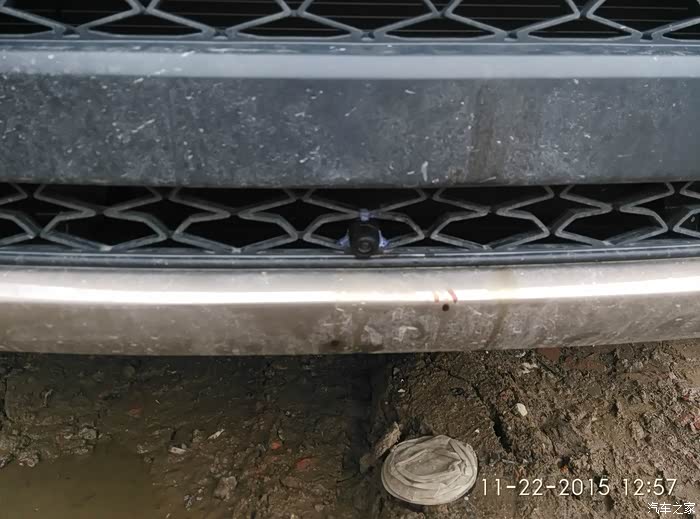

中网摄像头装好了，用的热熔胶固定的

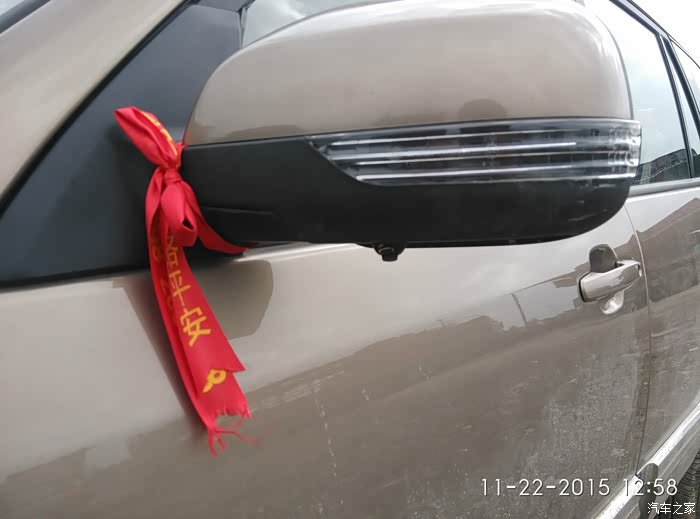

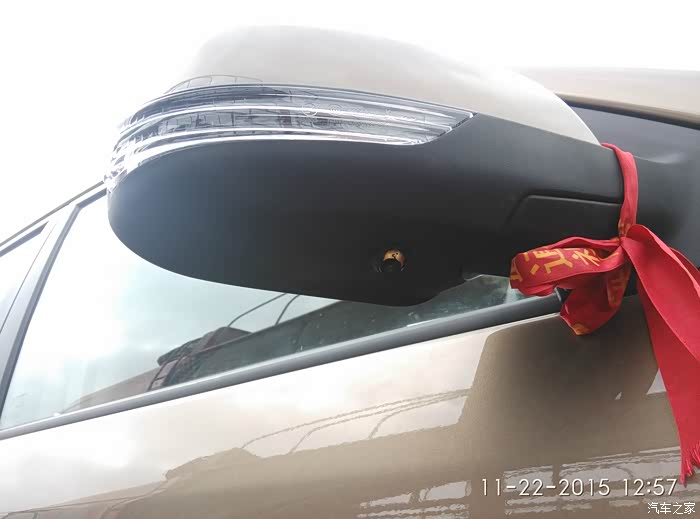

左边摄像头装好的样子

右边摄像头装好的样子

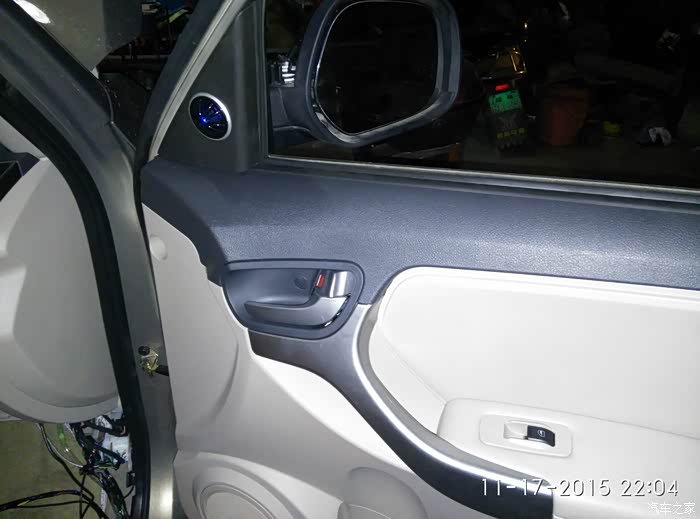

装好摄像头和高音仔，复原

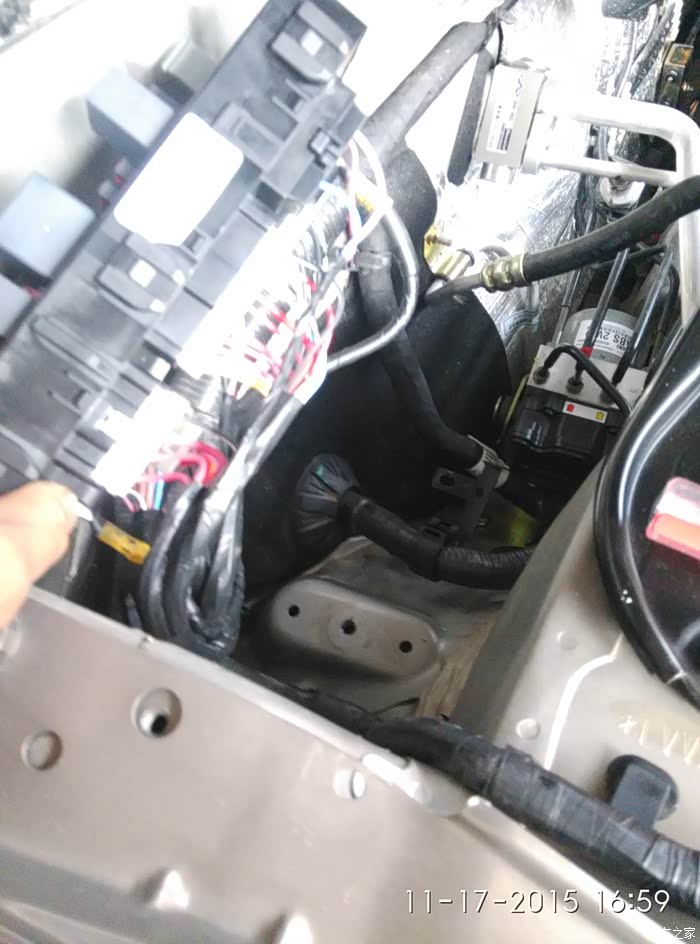

这个是全景行车系统的主机，前面摄像头的线是从手套箱下面的线孔出去的，这个也有点麻烦，要把发动机舱靠挡风玻璃的保险盒拆掉，看这个样子，线够多够乱吧

打右转向，屏幕显示前后右三个图像，打左转向显示左前后三个图像

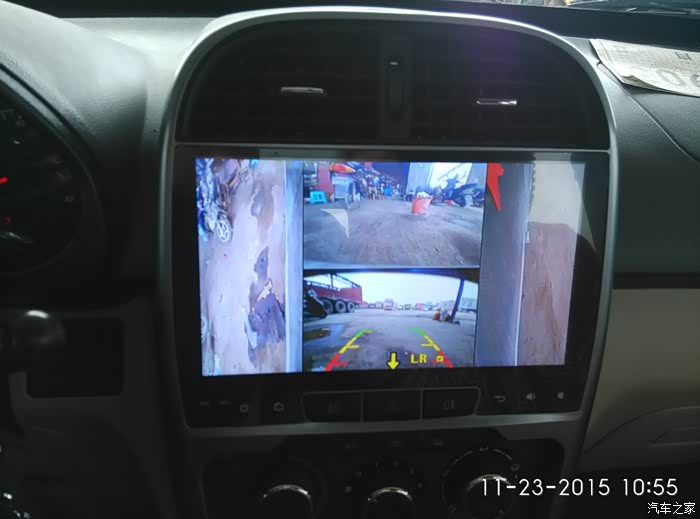

全景显示的效果

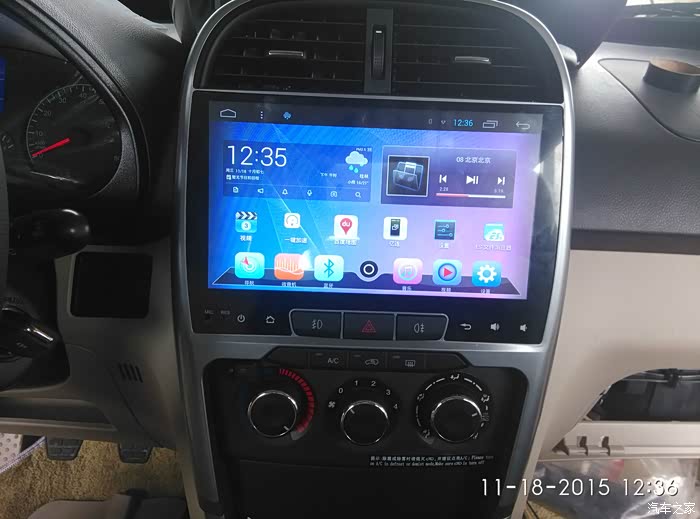

这是全部装好的样子，整个过程持续了2个白天，当然，中途我有事，几个小时做其他事去了，整个新车给我大卸好几十块，自己看着都心疼，老婆在一边看着，也没说什么，感谢她对一个爱折腾的人的理解，也感谢虎3论坛的兄弟姐妹们的热心，一个喜欢弄车的新手再次谢过了！
