十代思域豪华版改换挡拨片图片详解

思域换挡拨片改装教程 希望可以帮到有这方面有需要的车友。谁用谁爽。

拆方向盘提前准备需要的工作

T30先派上用场，安全气囊总成的两个螺丝先拆下来。分别在方向盘左右两边。

安全气囊右边螺丝

螺丝拆开后，抬起安全气囊 就看到气囊插头。插头的手指两边有白色的卡扣，两个手指用力一攆就可以拔出来了

鸣笛喇叭插头 拔出来

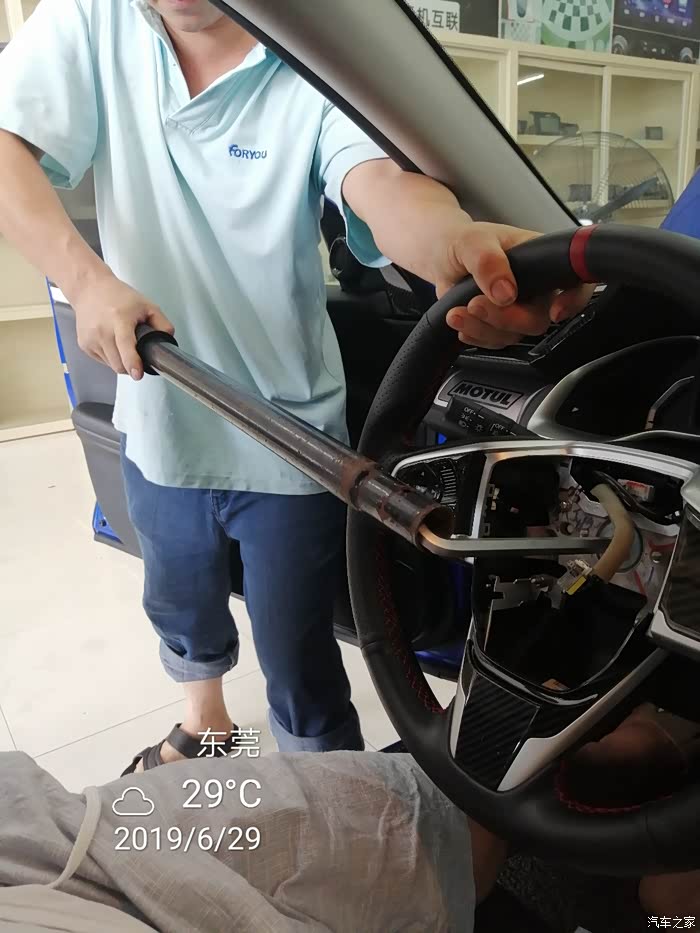

拆方向盘固定螺丝 有点紧 最好找一条水管加力，要不还真拆不下这个螺丝。

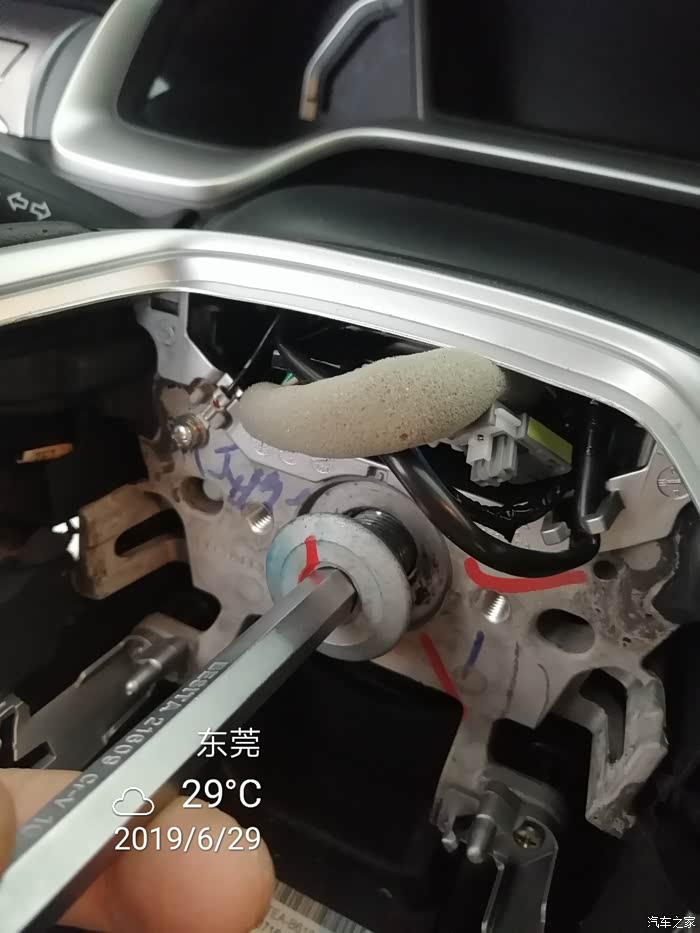

方向盘总成拆出来之前。找一把水性的大头笔 做个记号，防止往回来安装的时候， 装偏方向盘

方向盘拆下来安装拨片 先用手抽开下饰条

左右按键用力往上拔就出来了，要用力找到平衡点

方向盘底壳换掉带拨片的

安装换挡拨片。方向盘上都有预留位置的

插上拨片插头线束

还原方向盘

拆开游丝盖子螺丝

下面还有一个螺丝。一起三个

下游丝线束插头拔出来

拆电瓶

再拆电瓶底座 波箱电脑在下面

进气管也要拆 要不然没办法插线

最难的一部分来了。拔出来波箱电脑插头

用个一字刀撬开波箱电脑插头盖子

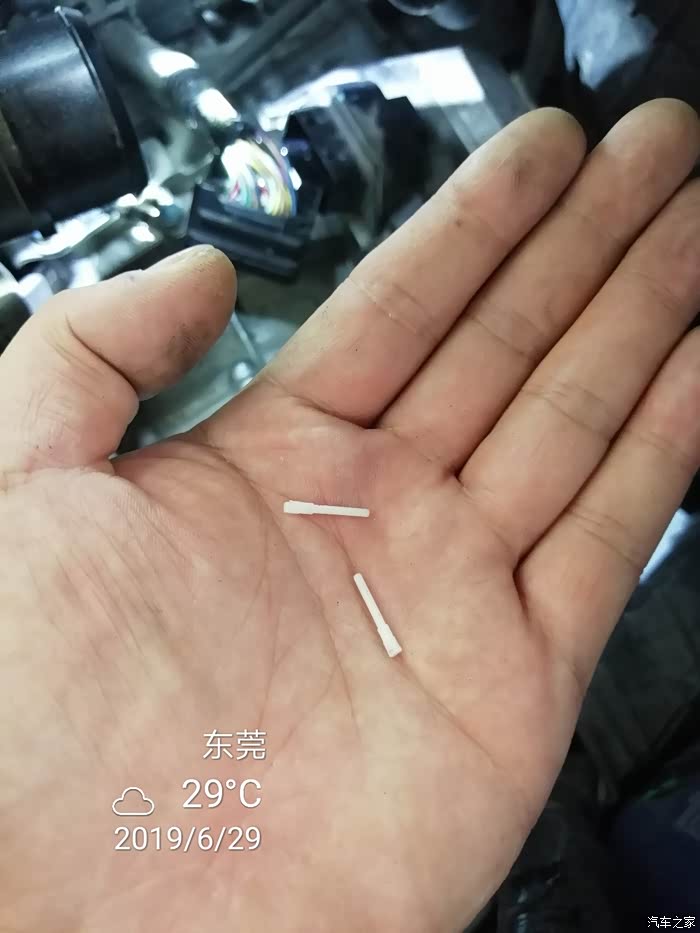

挑开插头的塞条

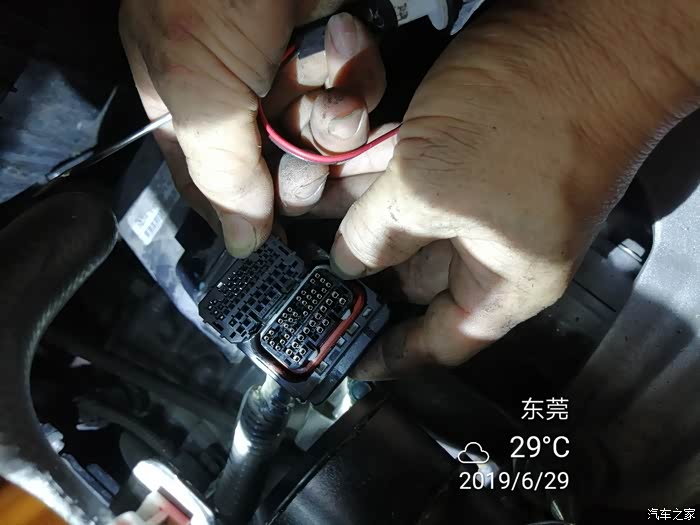

插入控制换挡拨片的控制线束。一条控制+档 一条控制-档。

再次确定 控制波箱电脑的端子 有没有***位。

盖好盖子 可以还原。怎么拆 就怎么安装就行

两天波箱控制线 通过防火墙拉到方向盘下面的下游丝插头。用万能表检查一下有没有5V电。如果没有的话就证明 波箱电脑控制线的端子没有插好。

把波箱控制线的端子插入 下游丝的插头 一定记住不要拆错孔位

开始刷拨片程序

拨片档位显示 本田cvt变速箱模拟七档

方向盘还原

有哪些地方看不明白的车友 欢迎留言 我有时间看到的 第一时间回复。其实换挡拨片工作原理很简单。【先不说程序】在方向盘总成上面安装一对拨片来控制波箱电脑。波箱电脑引出来的两条控制线【5V】接到拨片。按一下拨片就对地短路一次。或者说按拨片一次 波箱换挡一次。
