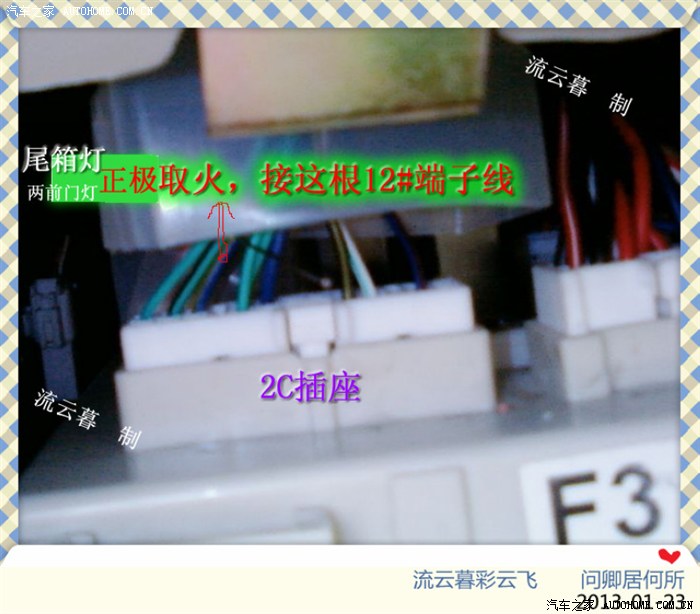

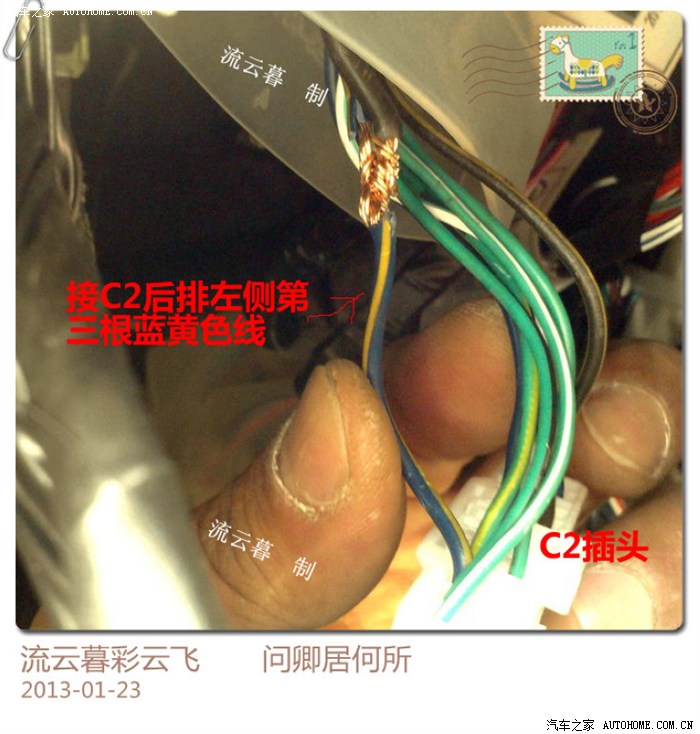

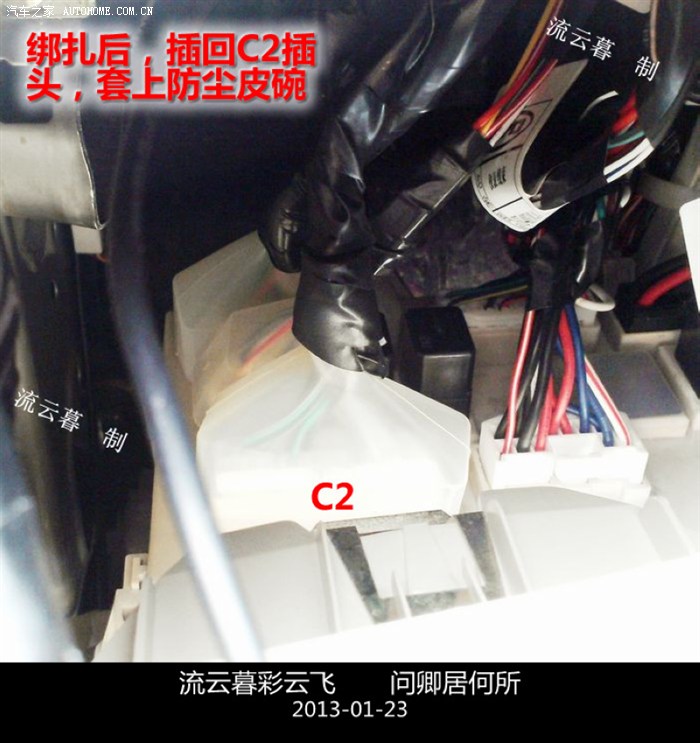

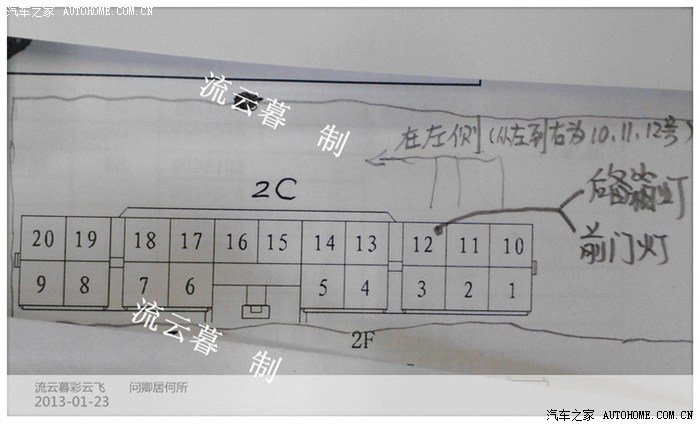

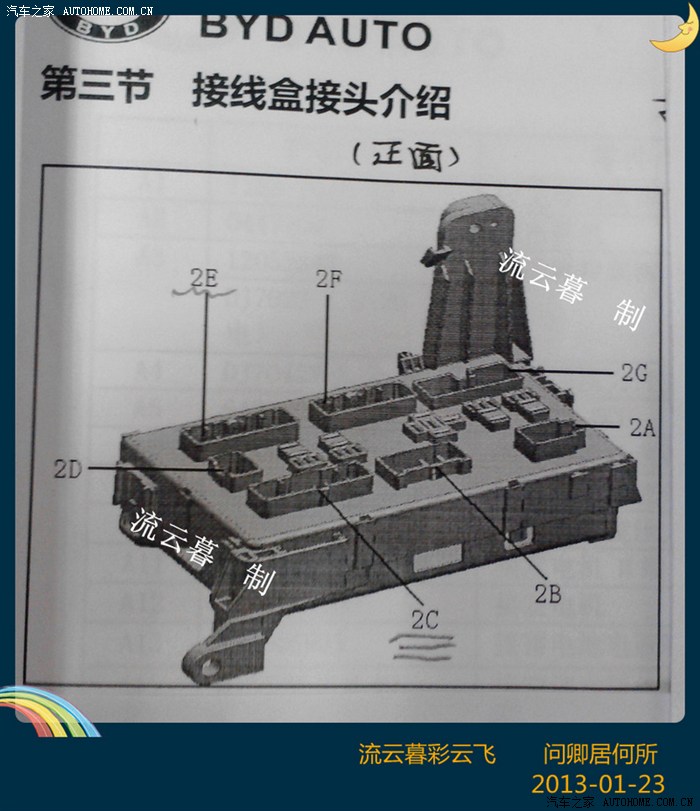

F3后备箱灯与2个前门灯的正极火线为一条线，很多朋友 在加装时不知道在哪里取火。特，制作照片图片，给有需要的朋友参考：&nbsp;<IMG style="WIDTH: 700px; HEIGHT: 599px" src="http://www.autoimg.cn/album/userphotos/2013/1/23/500_dc7f_fef73d39_fef73d39.jpg"> <IMG style="WIDTH: 700px; HEIGHT: 811px" src="http://www.autoimg.cn/album/userphotos/2013/1/23/500_e5c4_7b950310_7b950310.jpg"> <IMG style="WIDTH: 700px; HEIGHT: 424px" src="http://www.autoimg.cn/album/userphotos/2013/1/23/500_5370_2949e5f0_2949e5f0.jpg"> &nbsp;&nbsp;<IMG style="WIDTH: 700px; HEIGHT: 595px" src="http://www.autoimg.cn/album/userphotos/2013/1/23/500_fcc8_16c9da47_16c9da47.jpg"> <IMG style="WIDTH: 700px; HEIGHT: 614px" src="http://www.autoimg.cn/album/userphotos/2013/1/23/500_3d10_171919d5_171919d5.jpg"> <IMG style="WIDTH: 700px; HEIGHT: 421px" src="http://www.autoimg.cn/album/userphotos/2013/1/23/500_3f3a_37740676_37740676.jpg"> <IMG style="WIDTH: 700px; HEIGHT: 734px" src="http://www.autoimg.cn/album/userphotos/2013/1/23/500_da29_16a4b0d9_16a4b0d9.jpg"> <IMG style="WIDTH: 700px; HEIGHT: 743px" src="http://www.autoimg.cn/album/userphotos/2013/1/23/500_9162_dd00e111_dd00e111.jpg"> &nbsp;&nbsp;

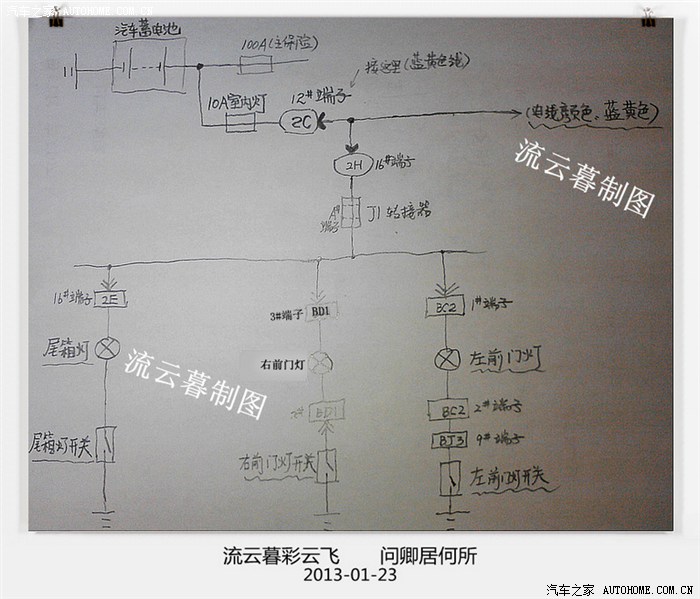

F3---后备箱灯及2个前门门灯 取火接线图

F3---后备箱灯及2个前门门灯取火接线图
