(整理贴)自己动手改爆闪高位刹车灯

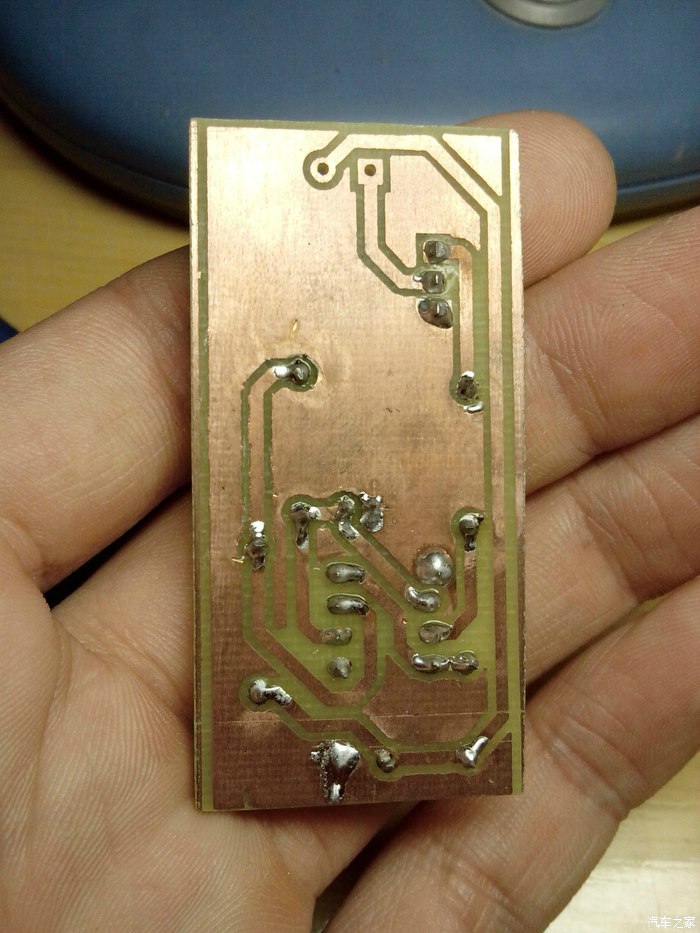

自己特别喜欢爆闪的刹车灯，刹车灯爆闪蛮醒目的，卤素灯泡不适合爆闪，卤素灯泡亮的反应迟钝，只有led可以高频闪烁，这样安全，给人提高警示作用，但是不能太亮，否则容易对后车完成短暂失明。我知道F1赛车的后刹车灯就是LED爆闪，我想如此高端的赛事，如此快的车速，改成爆闪肯定是有道理的，自己到处找资料，还自己摸索了protel99se，图画的不好见谅，PCB是自己学度娘教程自己腐蚀的，过程比较复杂，弄了四五次才找到点感觉，自己买的单面PCB板和感光蓝油还有环保腐蚀剂等化学试剂，很多朋友和坛友要，我就批量做了50块PCB成品，自己焊接，套热缩套管防止短路，自己焊线。

下面上图

这是电路图(频闪的频率可以改变R2的阻值，50K闪的有点慢，我自己后来换的10K，感觉还可以，也可以将R2换成50K电位器，可以随意调节频率，批量做的是可调频率的)

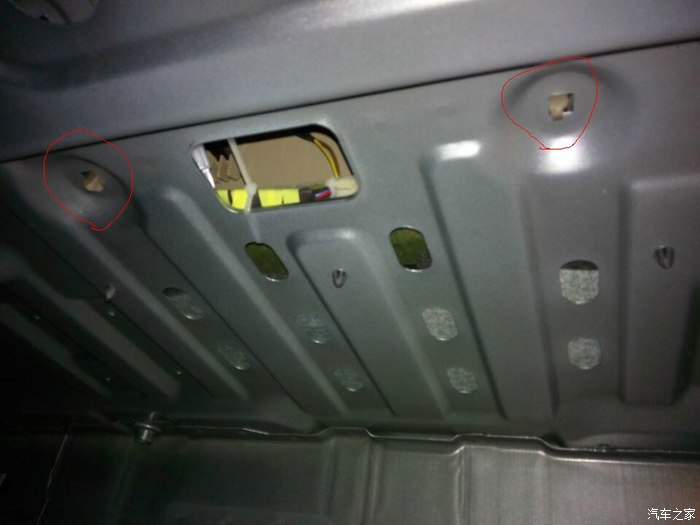

打开后备箱，把红圈里的两个卡子拨开，很轻松，大胆操作

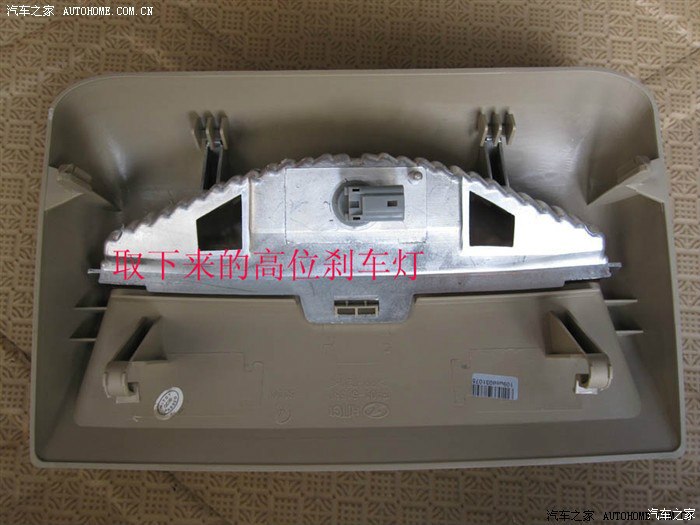

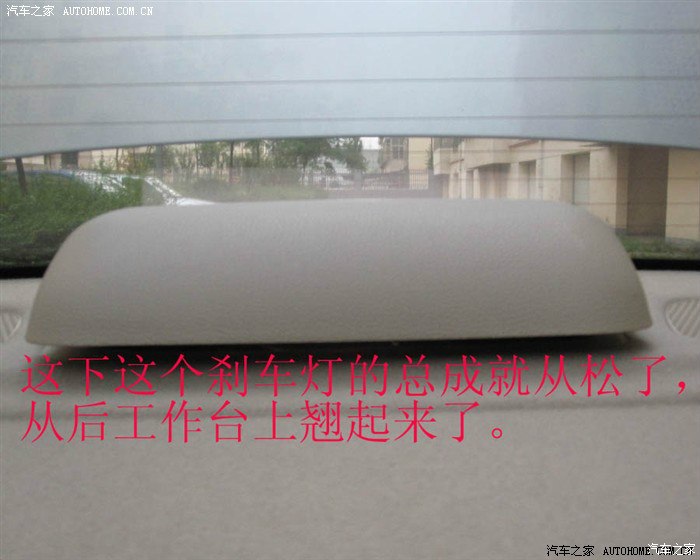

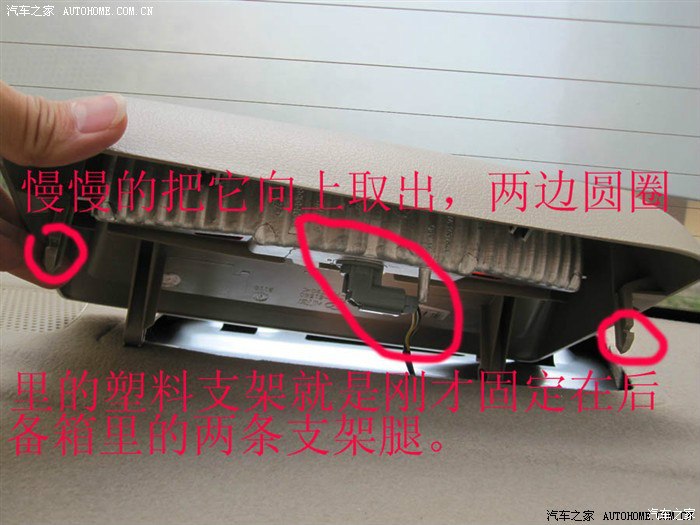

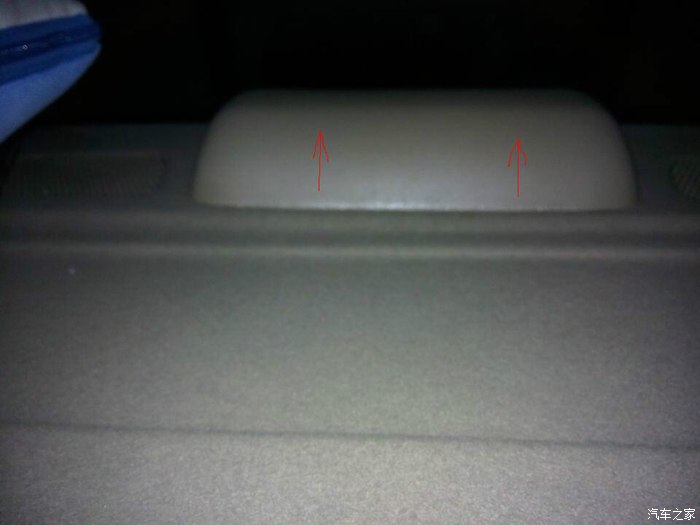

然后进入车内，把 高位刹车灯按红色箭头向上拔，晃晃再拔会轻松点，拿出来后会看到一个插头

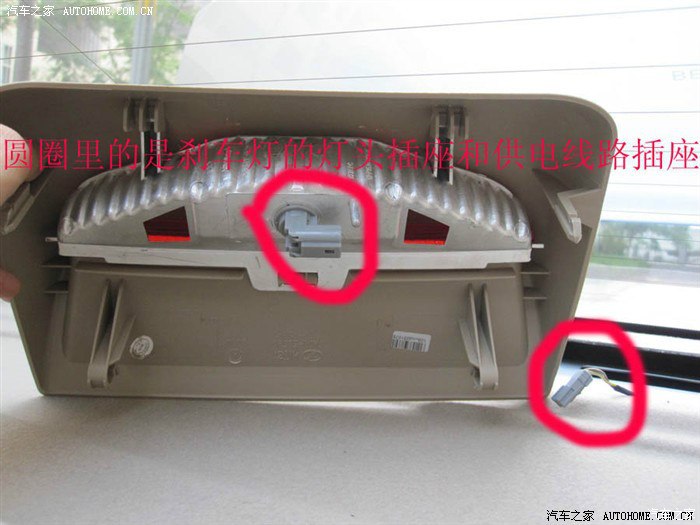

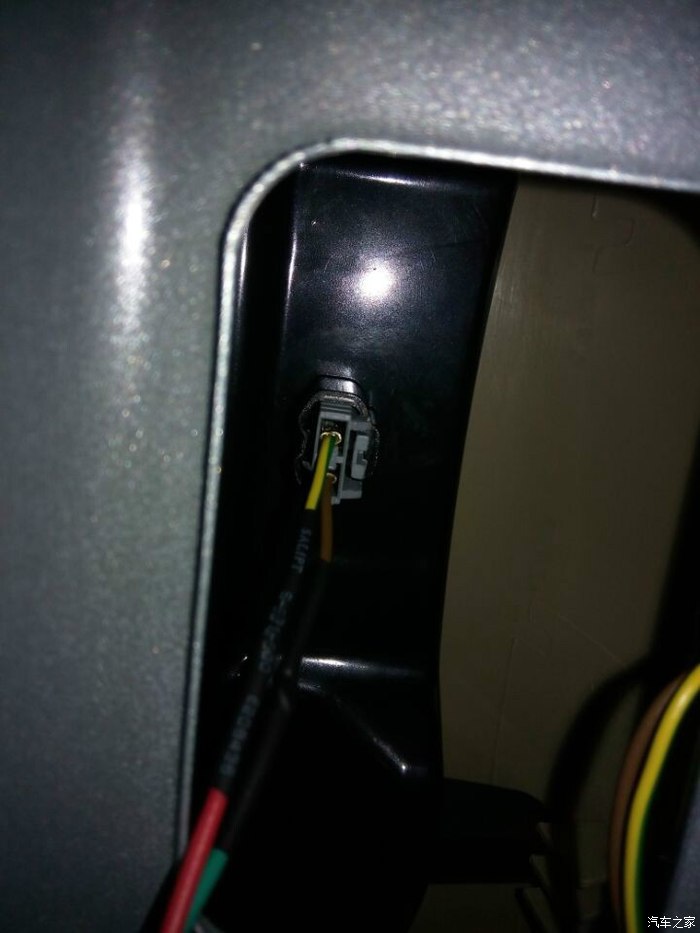

拔掉图示的插头，插头有防脱，要用个牙签按住锁扣就好拿下来了（这个是老款B50的，13款插口是直的，拆的方法都一样）

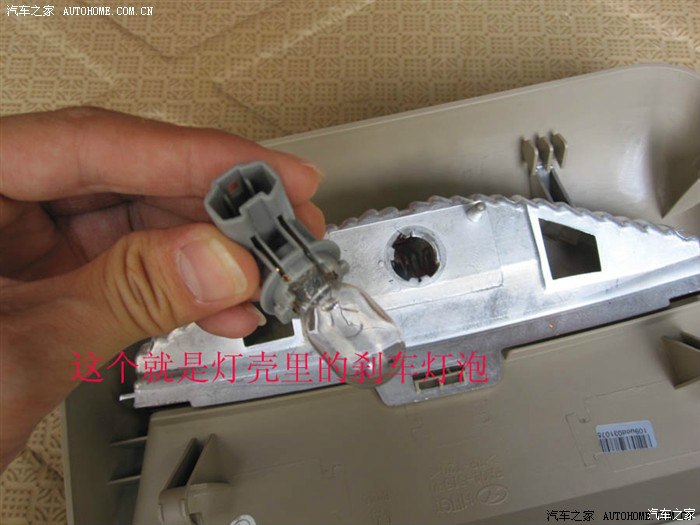

同学们可以把卤素灯换成LED灯条(5050LED灯条就可以了，自带双面胶，一贴就行)

如果改LED灯条，我觉得这个插座可以不要了，直接把线接上就好，不需要这个插头

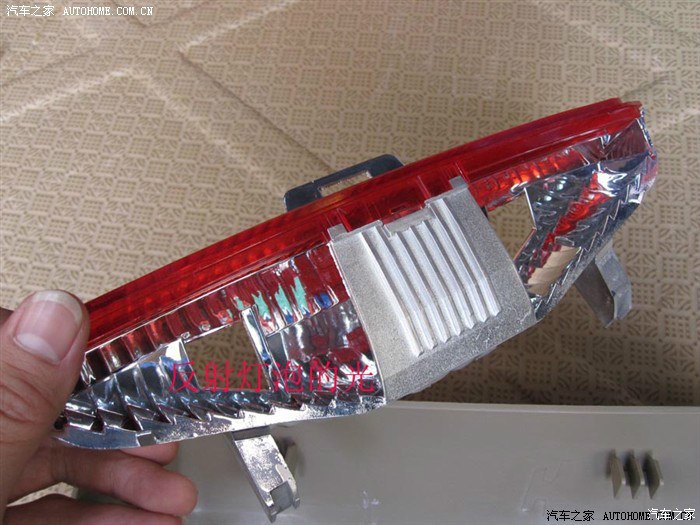

5050灯条就贴在反射板就可以了

这张图是13款B50的，直的

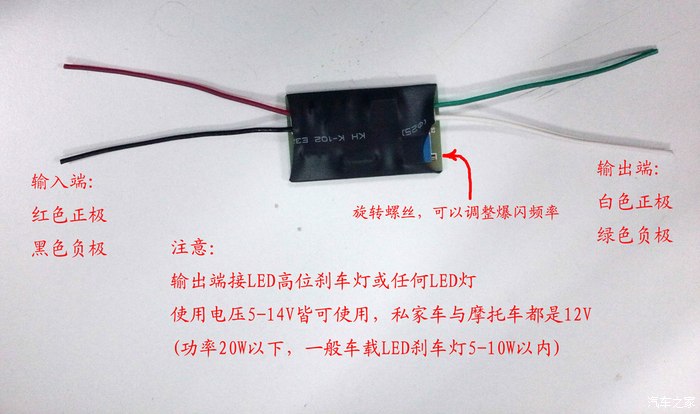

最后就很简单了，把这根线剪断，把爆闪器一头接插头，一头接线，等于串联起来，然后用胶布包好，最后用扎带固定在钢板上就OK了

下面上视频
