H2保险盒取电无损安装行车记录仪

车子买回来行车记录仪一直插在中控的点烟器接口上，一来占用了点烟器接口，二来盖子盖不上，不整齐也不美观，心里一直想着有时间了改造一下，如何能接到点烟器后面的线上，不再占用点烟器口，可是反复查看，还是搞不清楚如何拆掉点烟器那块面板，同时也害怕拆坏了。所以一直未行动。前几天偶尔想到能不能在车子的保险盒接线取电，于是上网搜索，还真收获不小，发现有利用汽车保险丝盒安全取电器插头无损安装记录仪的教程，只是暂时还没有发现H2的，所以决定尝试。于是在网上购买了汽车保险丝盒安全取电器插头，到货后立即动手安装，经过一系列的测试，费尽周折，终于改装成功。下面将安装经过写出来供有需要的车友参考（文字功底差，全部图片手机拍摄，清晰度欠佳，望见谅）。

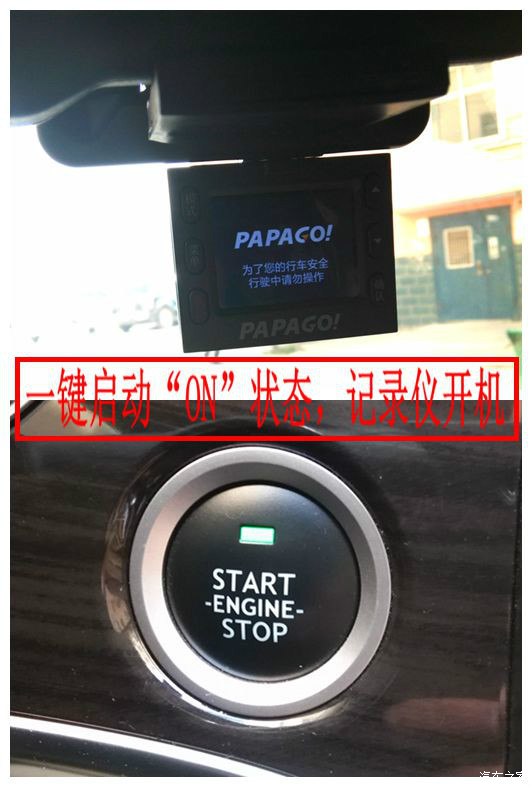

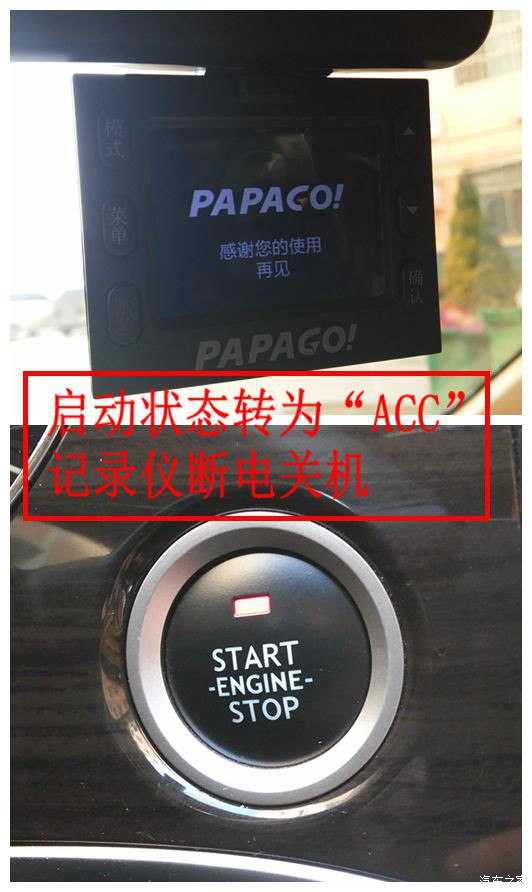

安装思路：保险盒取电，无损安装，实现一键启动状态ON时启动录像，ACC时关机。

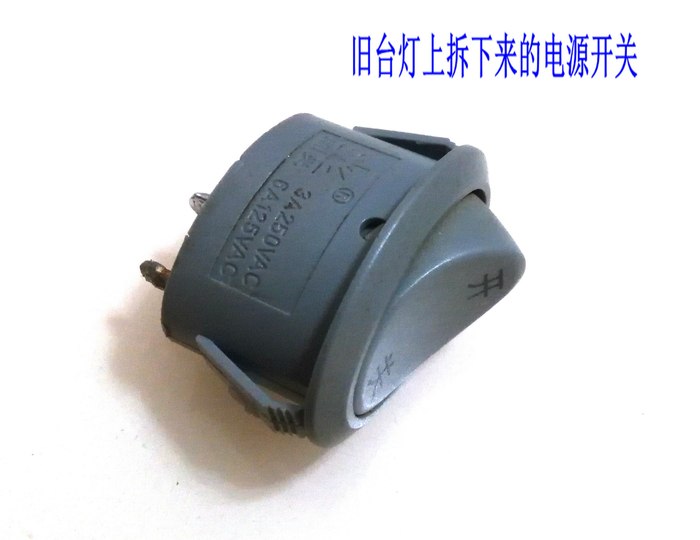

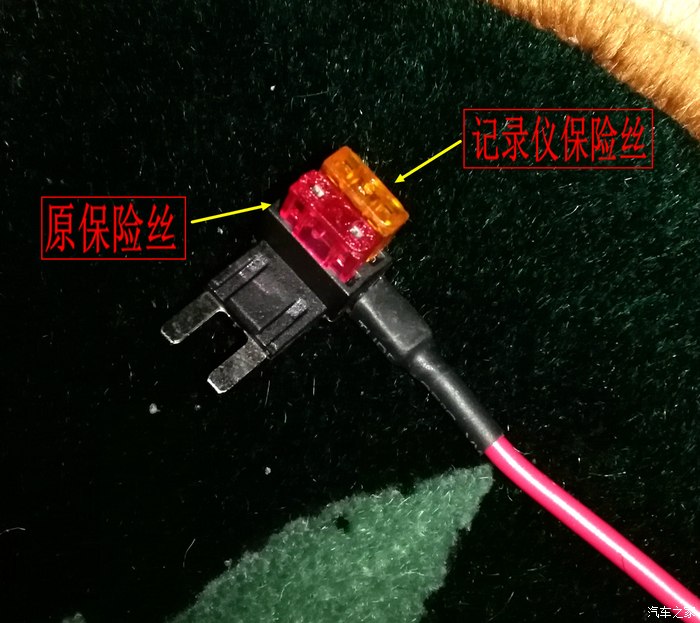

需要的材料：汽车保险丝盒安全取电器插头（H2用的小号）、导线若干、船型开关一只、其他辅材。

安装过程：

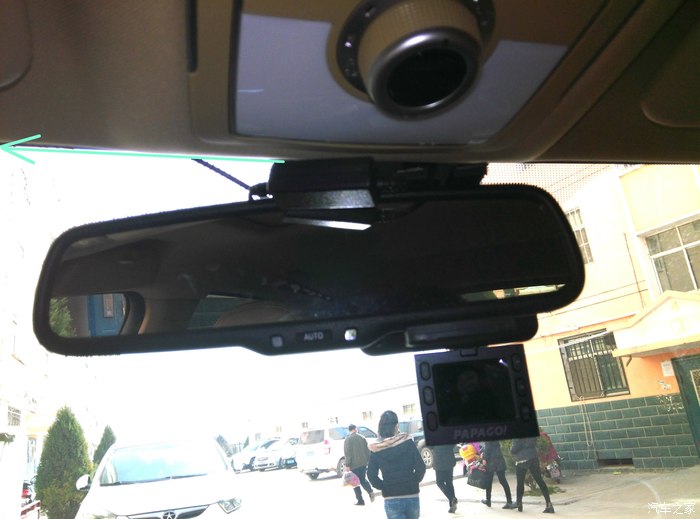

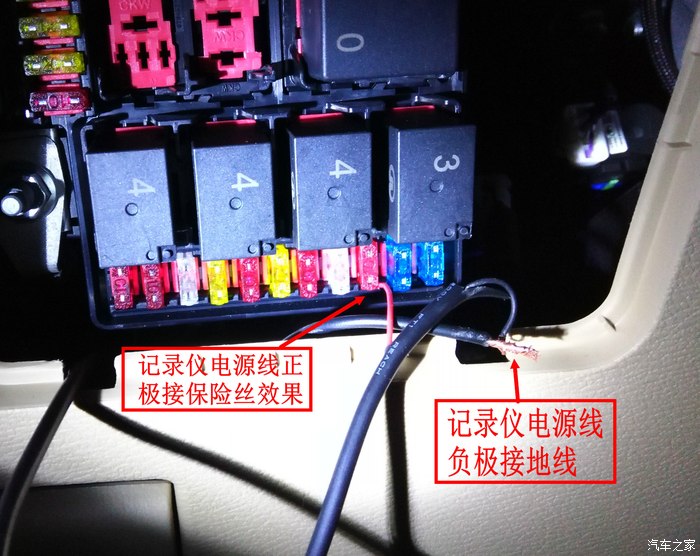

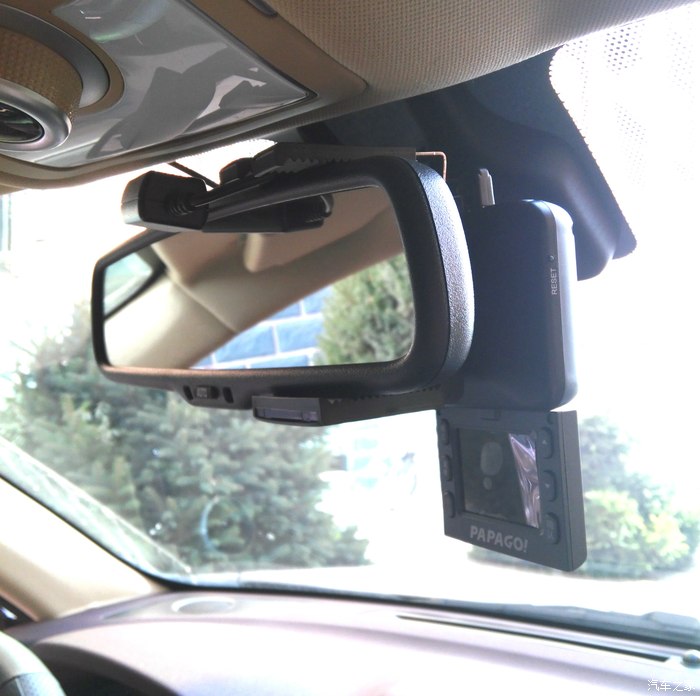

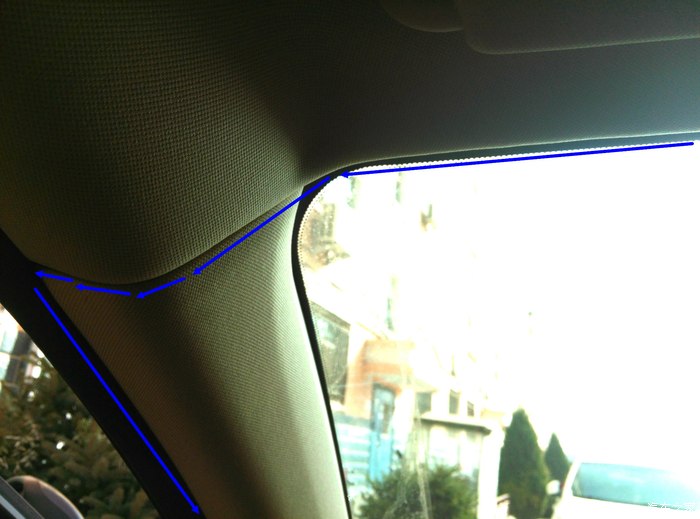

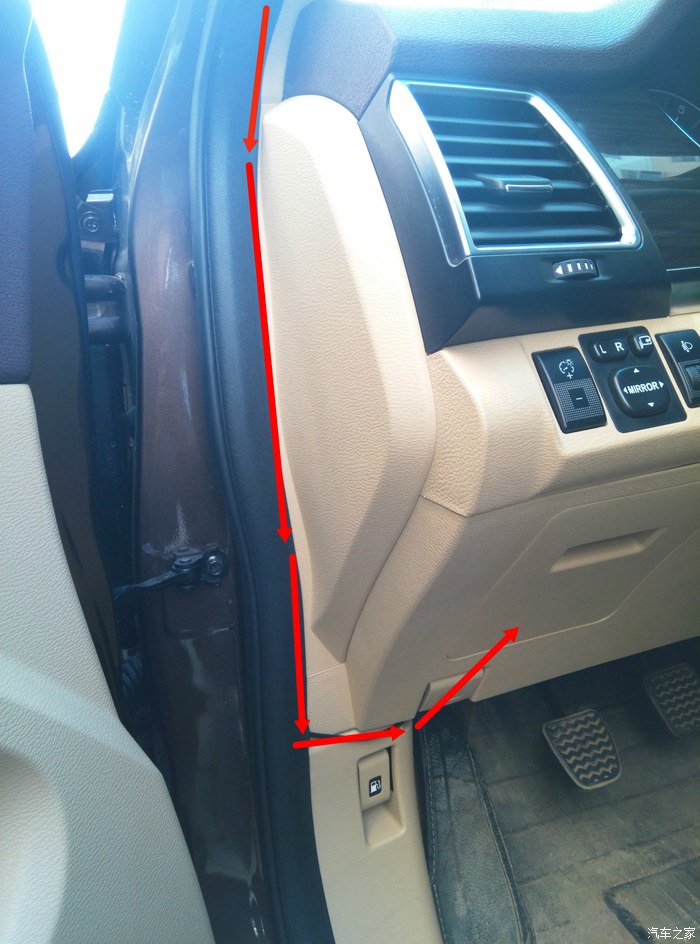

1、首先将记录仪安装到车内后视镜上，电源线塞入前挡风与顶棚、密封胶条缝隙中，从保险盒中引出，剪掉行车记录仪点烟器接头（点烟器接头内有降压模块的要另购降压线或者自行改造）。走线顺序如下图：

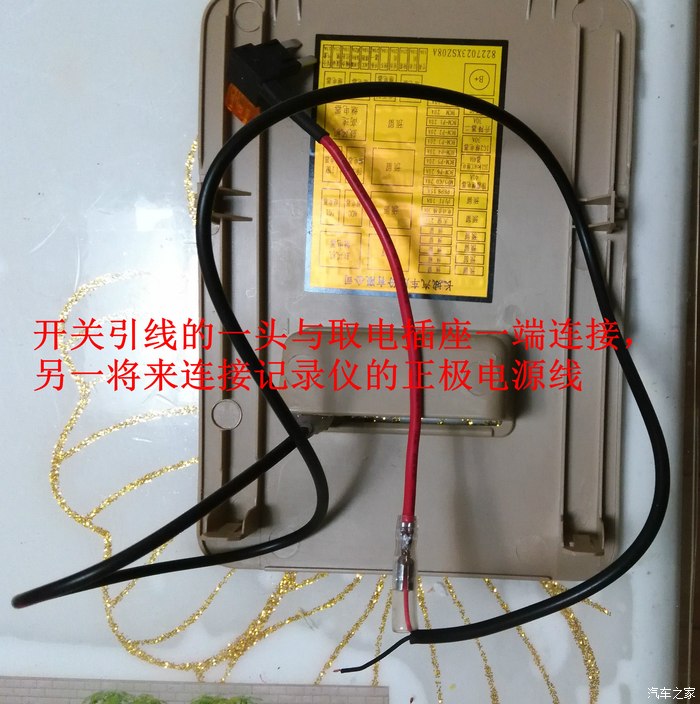

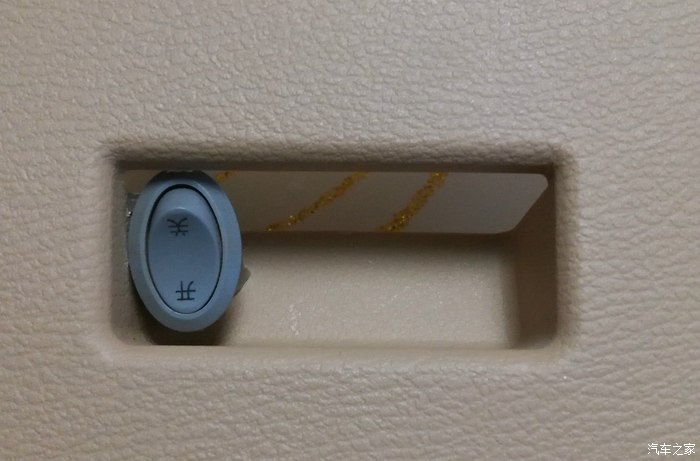

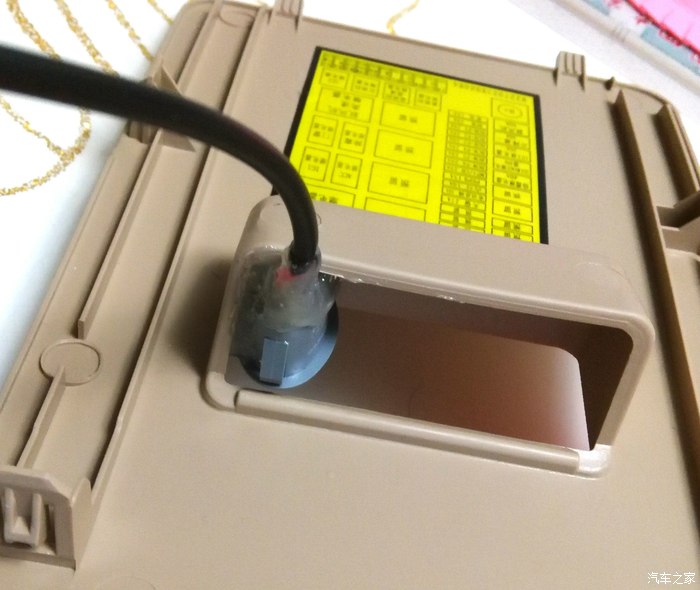

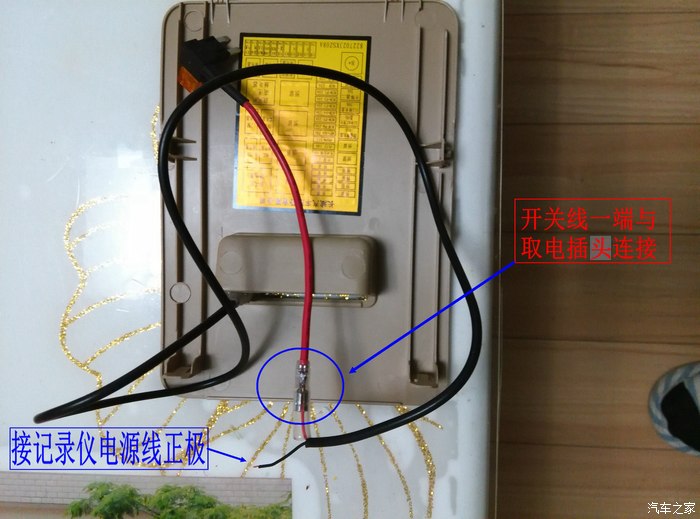

2、在保险盒盖子的空腔上安装好控制开关，热熔胶固定；连接开关与取电器插头。设计开关的目的是为了有时不想录像可以用这个开关控制。

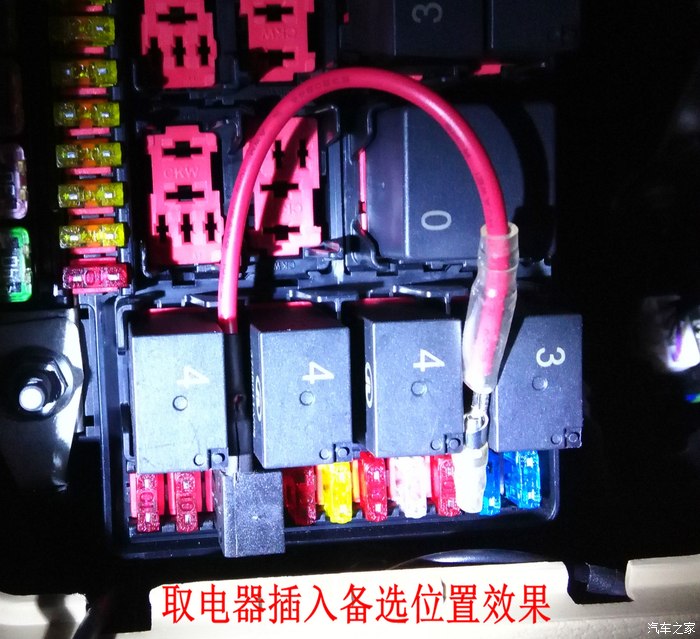

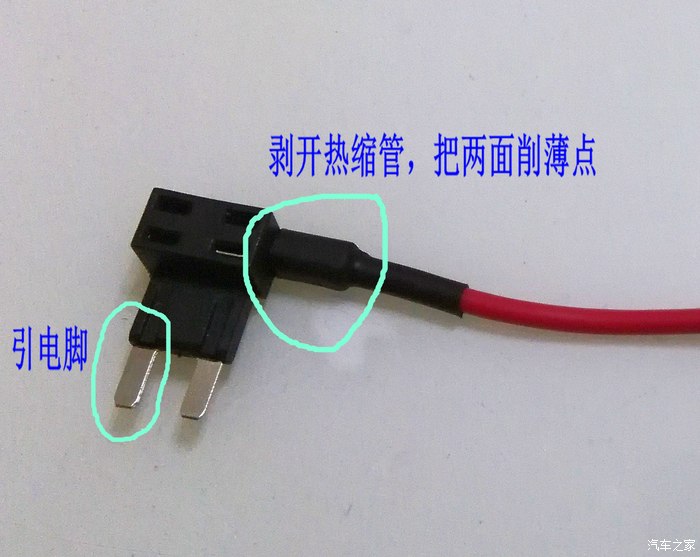

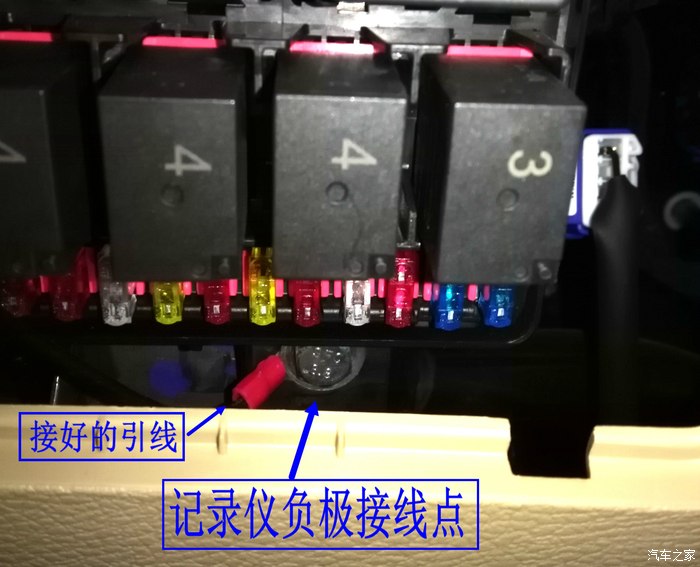

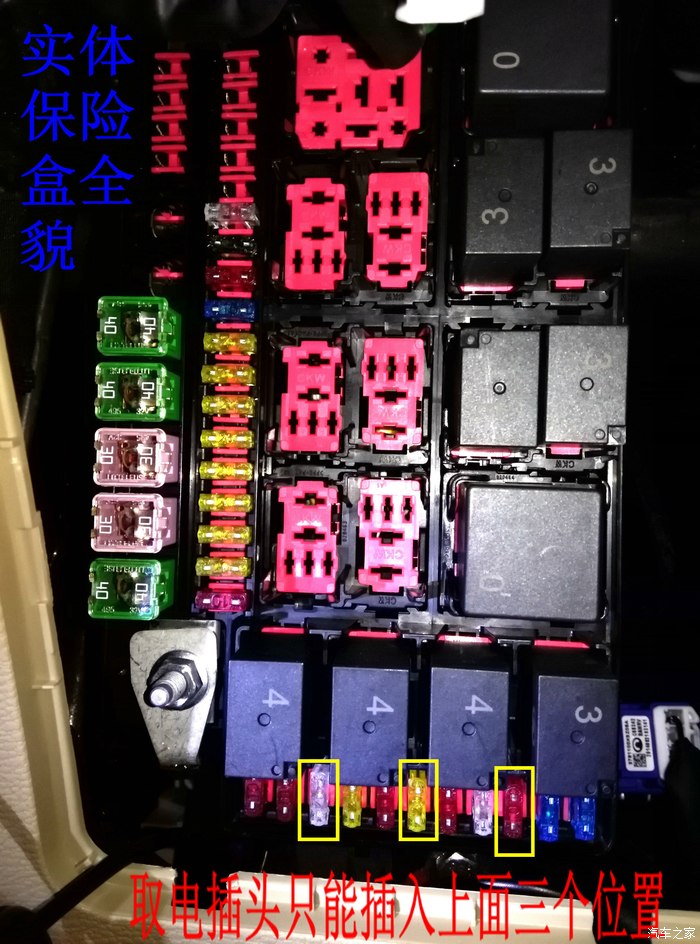

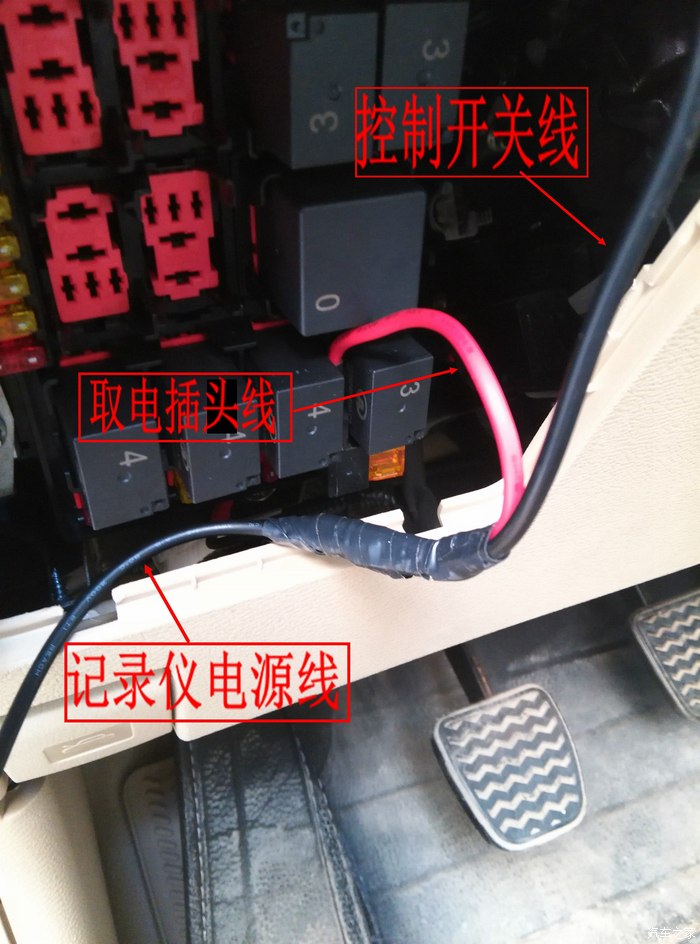

3、按安装思路逐个测试保险丝，确定取电保险位置。这个有必要啰嗦一下，经用万用表检测H2的9个预留保险丝及左边那排设备保险丝安装位置均为常电，也就是说即便关机也有电输出，接上就开机，咱们不需要24小时监控，同时电瓶也容易亏电，所以不可取，只能在下面那排设备保险丝上下功夫，结果又发现一个新问题，这排保险的电压输出端竟然在下面那个脚上，取电插头只能引线向上插入，可是保险位上面被继电器死死的挡住了，经过观察，最终只能寄希望于继电器之间的空隙下面那几个保险丝上，先行试了下，发现取电插头引线端太粗，放不下去，没办法，就用美工刀修理了下，让它稍微“瘦”一点，以便能顺利从空隙塞入。将三个备选保险丝逐一测试，第一个备选保险“除霜25A”只有打开中控面板除霜开关才有电压输出，第二个备选保险“升降器一20A”在ACC状态下即输出电压，第三个备选保险“组合仪表10A”只有在“ON”状态下才有电压输出，符合取电要求，所以最终确定利用这个保险位取电。
