新骐达漏氟，换蒸发器总成，图文拆中控台全纪录。惨不忍睹！！

3月份发现空调不制冷，去4s检查两次，发现是蒸发器漏氟，4s质保订货，7天左右即4月10日到货，4月13日终于去更换蒸发器总成。由于蒸发器位于中控台中央内部，只能拆全部中控台，整个过程历时4个半小时，现将更换过程图文如下。

先上蒸发器总成全貌

维修清单：工时5.3*120=636  空调风机总成2124 防冻液一瓶127   制冷剂2瓶 76.共3100多

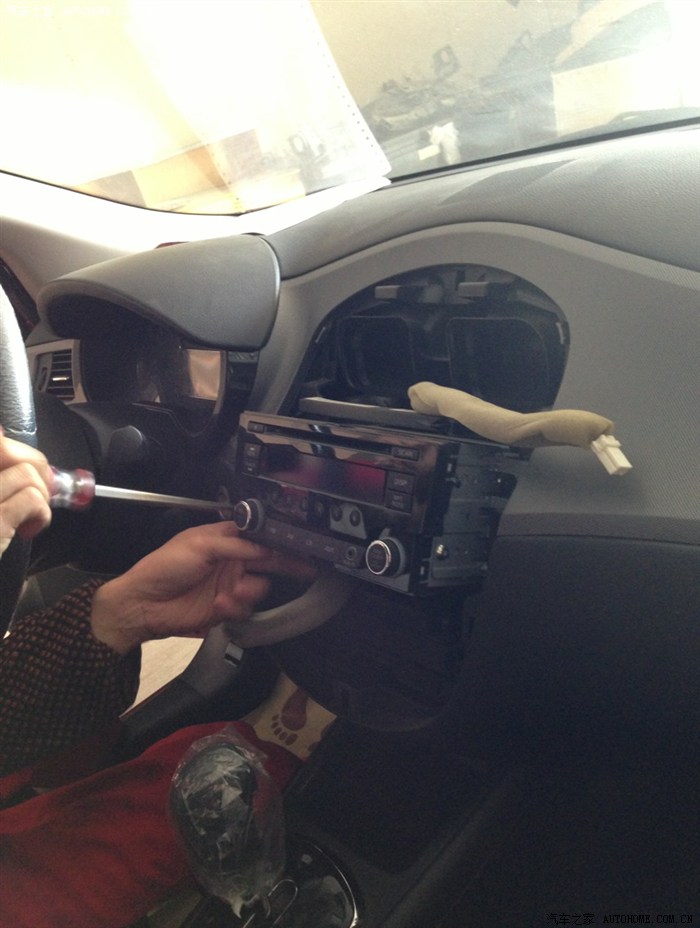

先拆面板和CD机

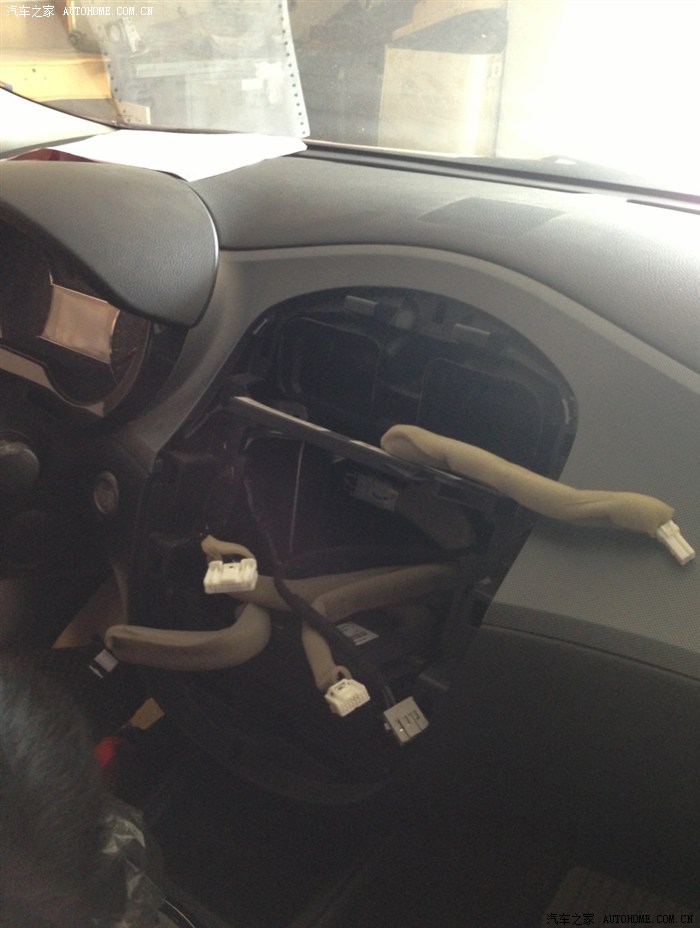

拆仪表盘盖子和仪表盘

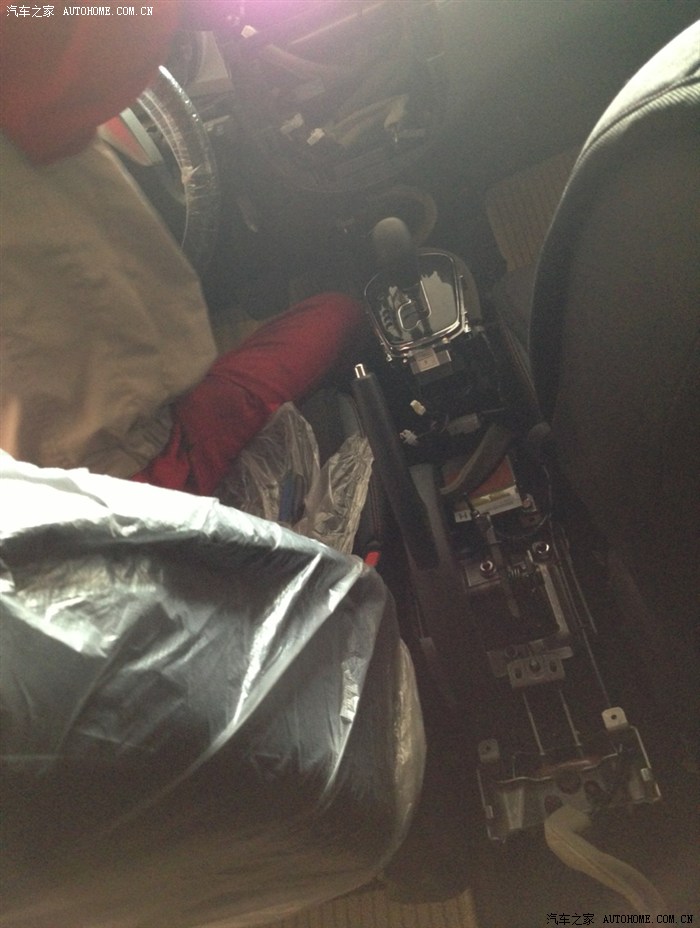

拆中央扶手整块塑料件

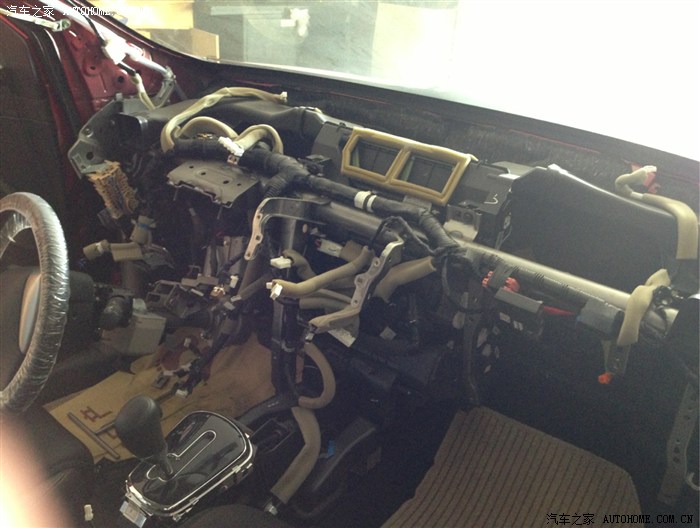

拆中控台大面板 下降方面盘模块 露出整个惨状

蒸发器取出     中间有一根横的金属防撞杆



拆雨刮器和面板 露出蒸发器连接口



装上新的蒸发器

最后就是再复原中控。加冷却液，抽真空加氟利昂。

师傅带着试车看有无异响。

洗车回家。
