经典福克斯改装10.2寸大屏倒车影像导航仪一体机

10.2寸大屏倒车影像导航仪一体机采用10.2寸高清电容屏，真正的10.2寸大屏，不是市面上的9寸屏。4G全网通MAX-J3版采用4核64位MT3561TCPU，8核Mali-T720GPU，安卓6.0系统，TDA7850功放芯片，10000μF红宝石电容，2G运行内存，32G固态硬盘储存内存，屏幕够大，功能强劲，支持福克斯原车的方控。

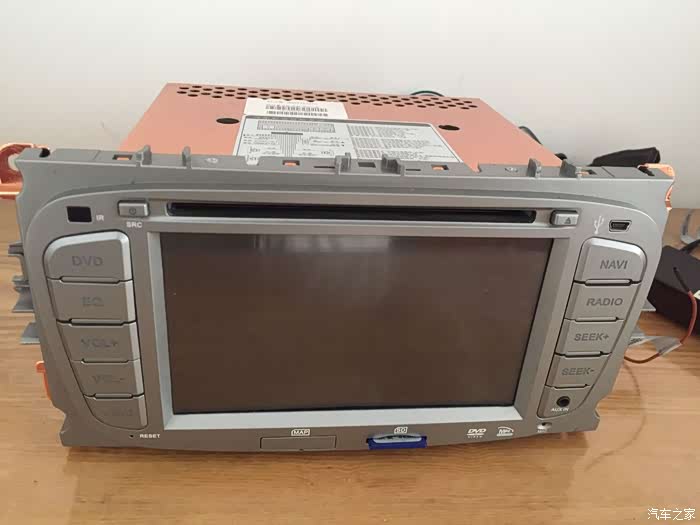

用导航仪配带的工具，沿着导航仪面板的四个角将导航仪面板拆下，旋开固定导航仪的四个螺丝，卸下导航仪，拔掉后面的接线。

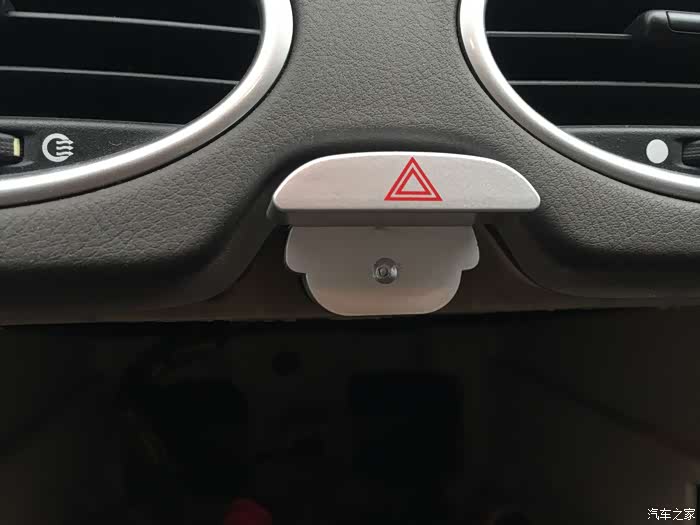

从后面挤压危险灯两侧凸起，取出旧的危险灯按键，两把一字螺丝刀，插在旧危险灯按键两侧的缝隙，向里压，拔出旧危险灯按键外壳，套入新危险灯按键外壳。安装到危险灯按键的位置。

福克斯后备箱隔音棉全部是类似膨胀螺丝样子的塑料螺丝，用一字螺丝刀撬开中间的螺丝头，拔出来。然后整个卸下塑料螺丝。福克斯后备箱隔音棉共需要10个卡扣。
注意，在隔音棉下还有6个内六角铁螺丝，需要用对应M10起子逆时针方向旋转拧下。6个螺丝拧下来后，后备箱扣子就可以卸下来。

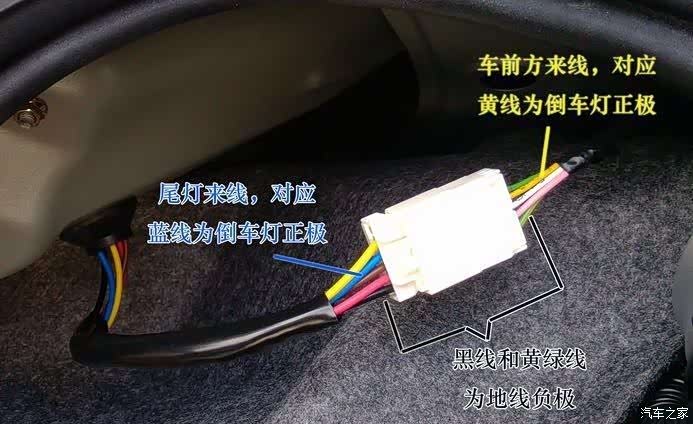

寻找倒车灯线组。这是一个技术活，需要找出倒车灯正负两级，我是拆车辆左侧。寻找正极方法：把钥匙插入，旋到2档，挂倒挡，然后拔掉图上插头，这个插头是对插，正面挤压即可拔出。然后用万用表插进去试电压，那个有电压那个就是正极。
注意：测试时候所有车灯一定要关闭，车辆别打火。

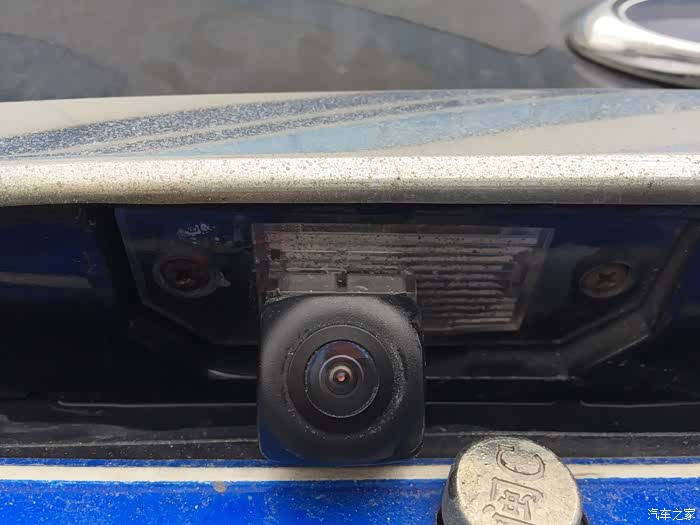

卸下原车左侧的牌照灯，将灯移装到新支架，安装到牌照灯原来的位置。

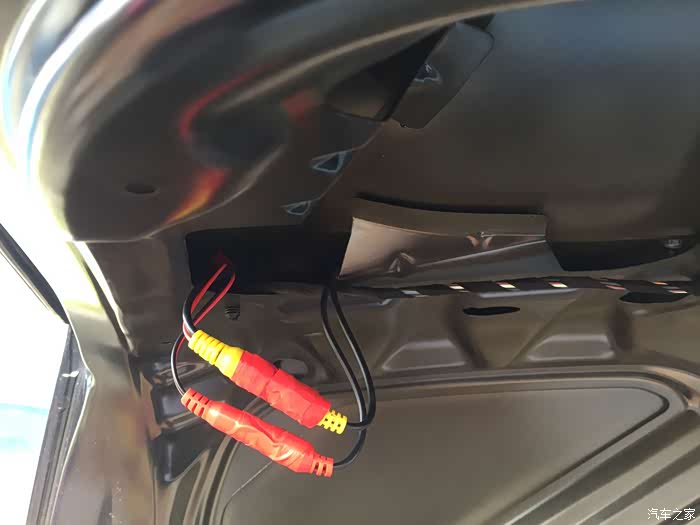

从后盖的隔层穿线，连接视频和电源接头。连接好电源线。用胶布固定。

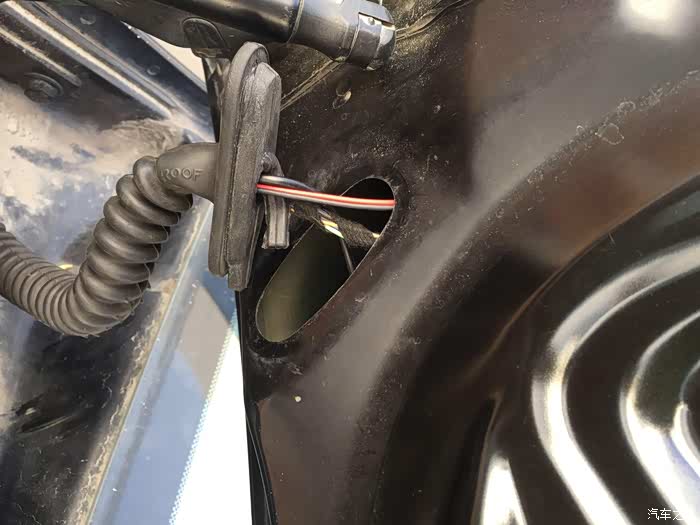

视频线和电源线从后盖和车厢的连接胶管穿过。

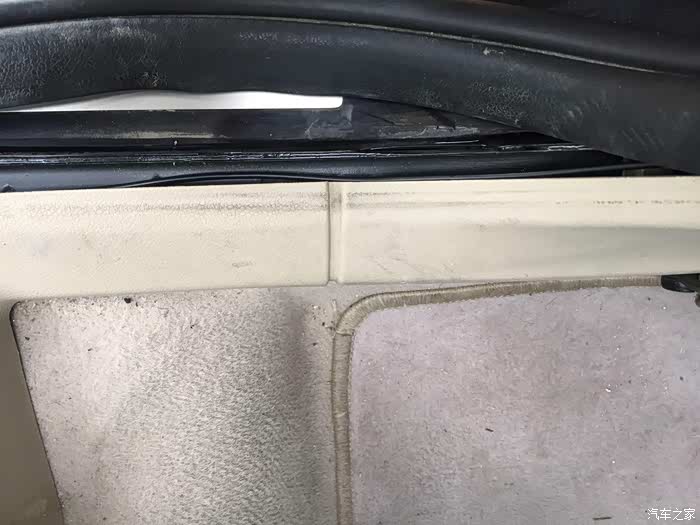

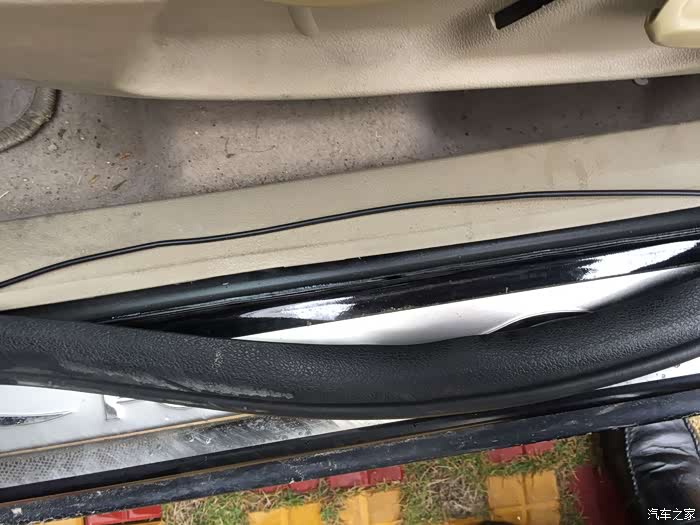

撕开左后侧车门和前侧车门下面的密封胶条，从密封胶条下面走线。穿过B柱到达驾驶员座位的车门，然后穿到A柱，然后从方向盘下面穿线到中控。

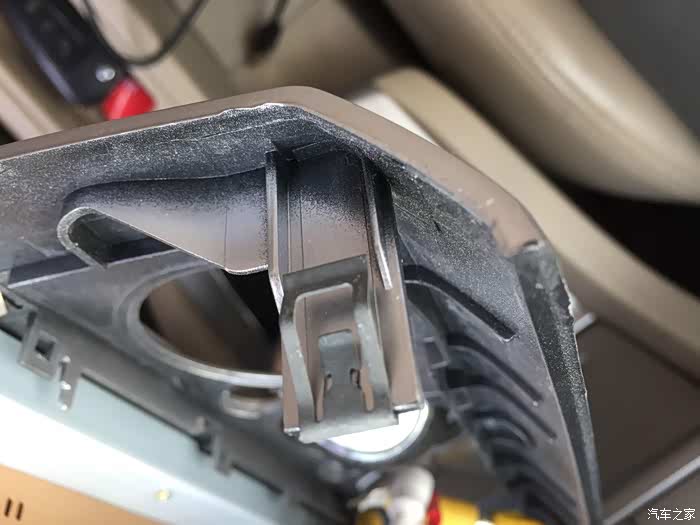

将原车导航仪面板的卡扣卸下，移装到新导航仪上面。

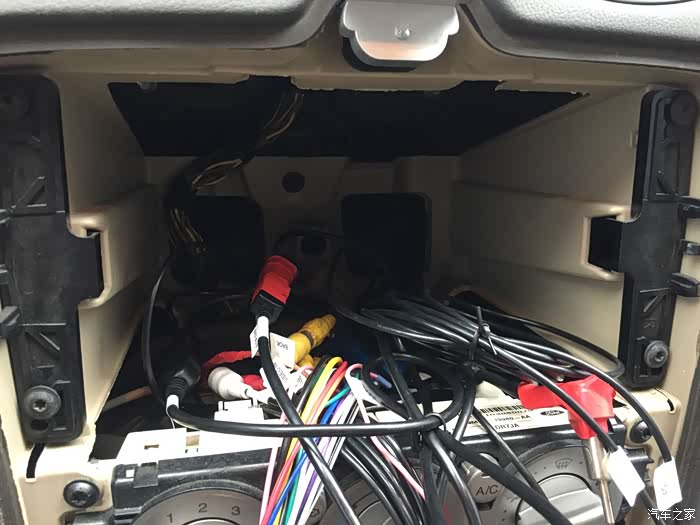

插好各种线束，准备进行调试。
（1）一体机后面的接口有收音机RADIO、4G+、4G-、GPS、倒车输入、USB、音视频输入输出、汽车电源几种。按插头的大小不同插进去就可以。

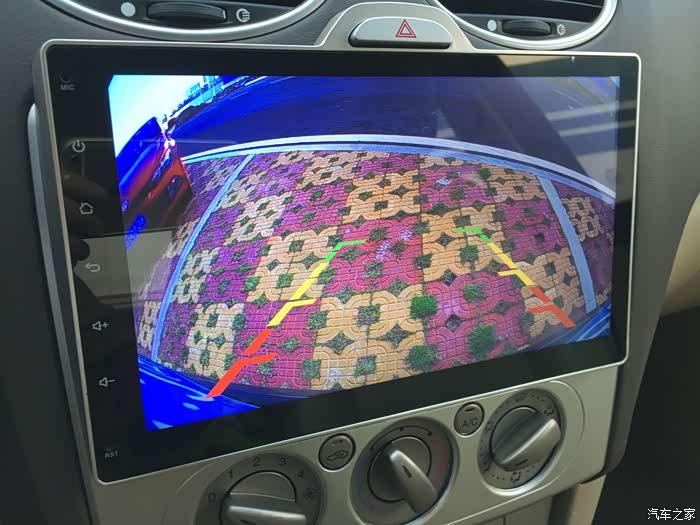

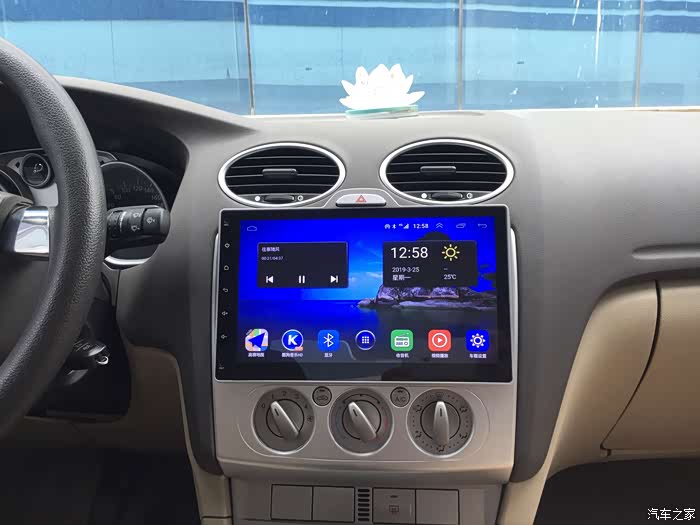

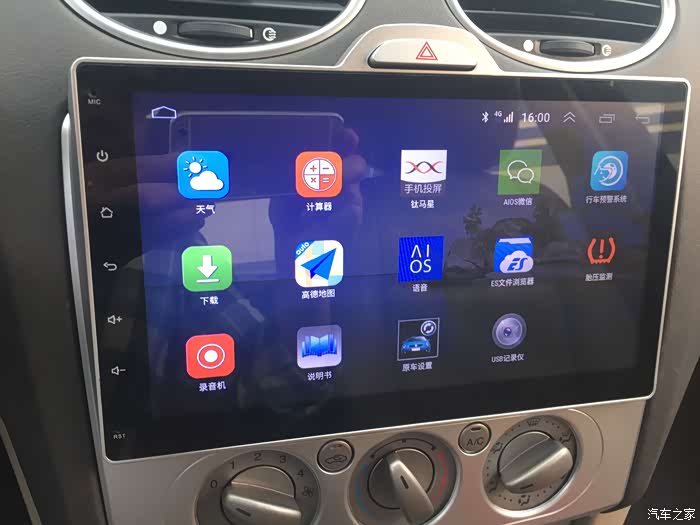

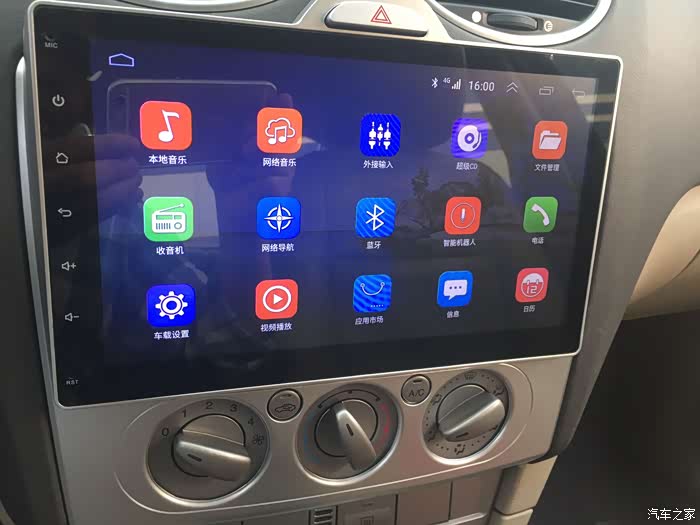

（2）  盖回新面板，打开电源。开机，效果看图。
