【DXC改装】流媒体后视镜后摄像头改装

很久没有来水军之家发帖了…继自己做完四门隔音、用皮革自黏ABC柱以后（之前改黑顶ABC是喷的水性漆，现在掉漆所以用皮革包）…
趁疫情在家闲着也是闲着…
想着流媒体后摄像头装在车内（后挡玻璃贴了75%不透光膜）白天容易反光（反射后挡置物板物品和塑料网）晚上又看不清…
看了凯迪拉克CT5的原厂流媒体后视镜摄像头是装在鲨鱼鳍天线后面的！于是萌发了想要改装的念头！
首先，在决定要把摄像头改装在哪里时，我一开始是纠结的，之前论坛里有车友把摄像头装在尾部l车标里，我一开始也想，不过后来想想还是装在了鲨鱼鳍里。
我最初安装后摄像头的原因是因为晚上我的车屁股老被蹭，所以装了一个带停车缩时录影的行车记录仪，而装在后挡顶部，视野比装在车标里更大！
所以既不影响视野，又可以改善图像的地方就只有鲨鱼鳍了！
当然，改装不是一股脑儿拆，在拆之前先了解怎么拆，鲨鱼鳍里什么构造再动手不迟！

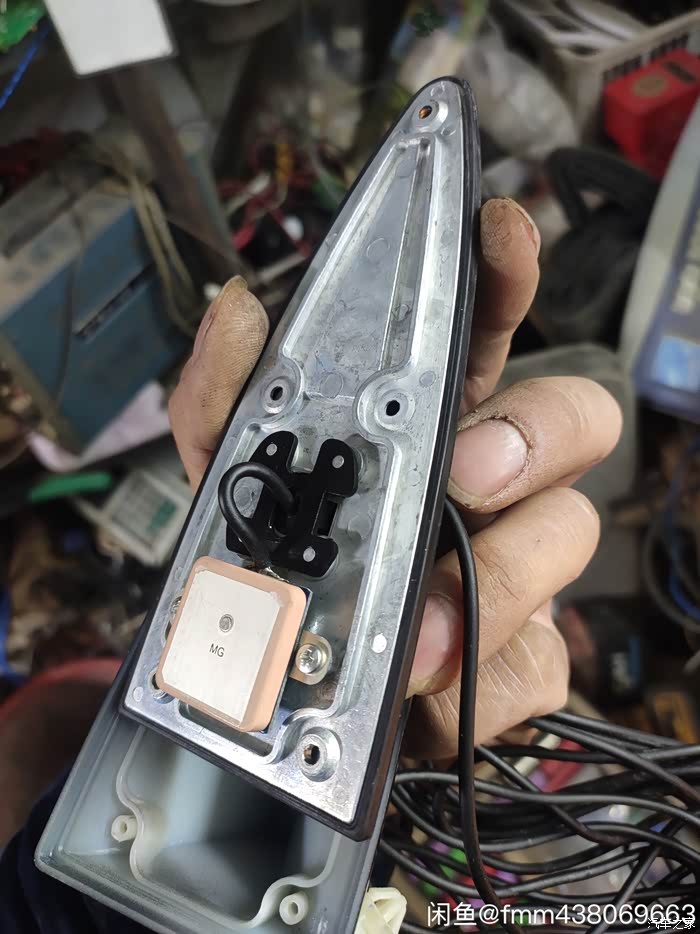

网上找不到奇瑞鲨鱼鳍天线内部图片，于是我去闲鱼找拆车件！

看到内部是这个样子，固定方式是一个螺栓螺帽。那就知道该怎么做了！
第一步是拆：拆的部分有三个

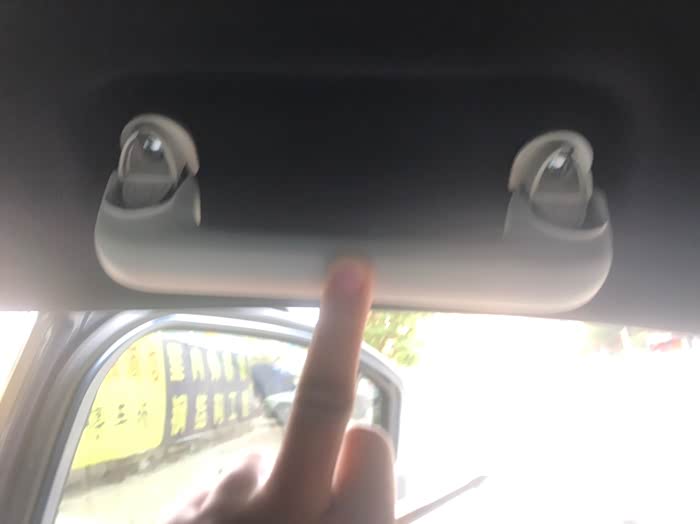

1、右后门扶把手↓

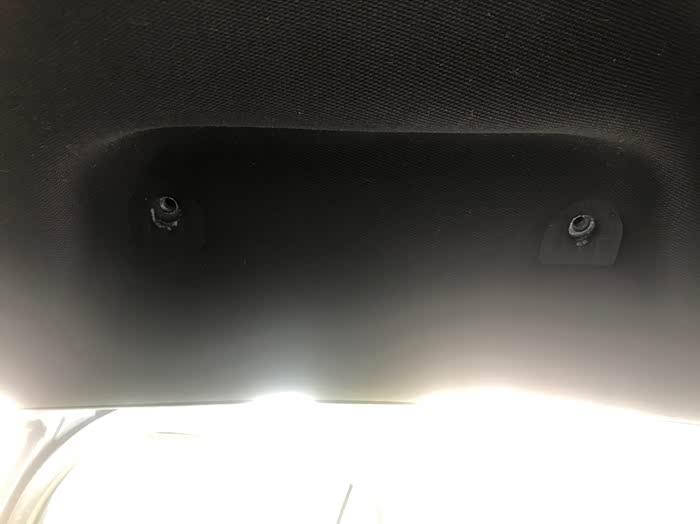

拆完以后的样子↓

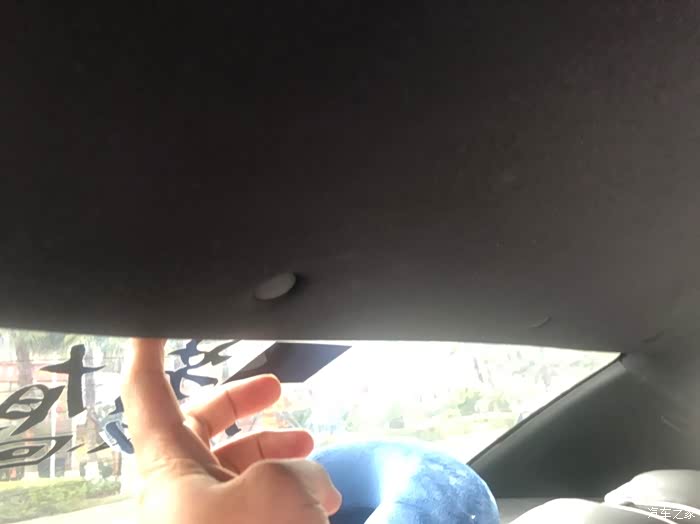

2、后挡风玻璃前，顶棚三颗胶扣↓（第一次拆需掰住顶棚边缘用超级大力，放心，不会坏！）

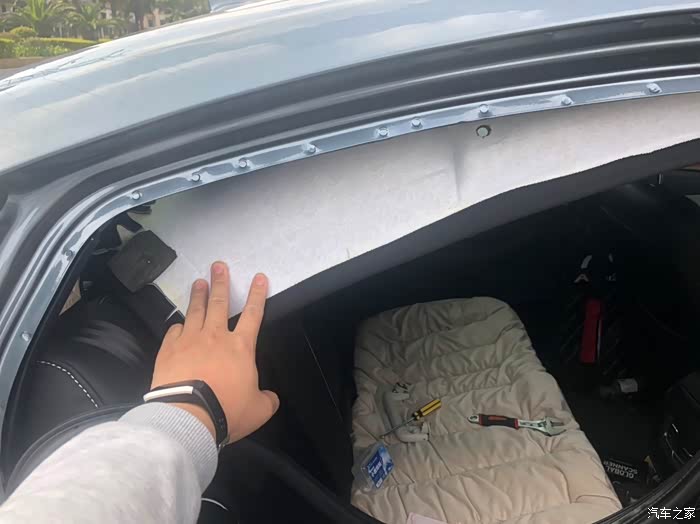

3、右后门框胶条（***与顶棚连接的地方）

然后用力往下拉就OK了！

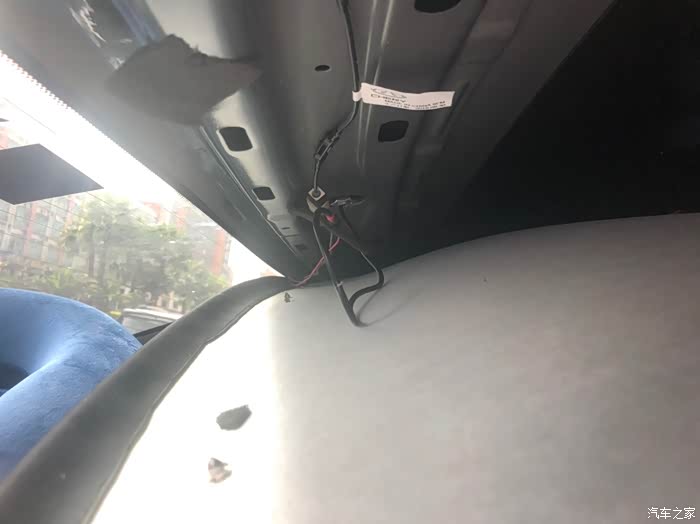

这是里面的样子，中间有一个螺帽，螺帽对边线是22毫米的，用23毫米的六角扳手就可以轻松拆下来！

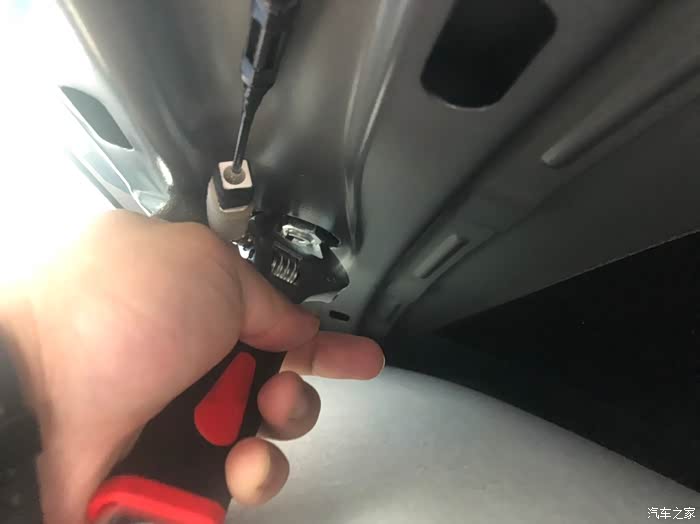

扳手所指位置就是螺帽，23号的扳手可以轻松松开。

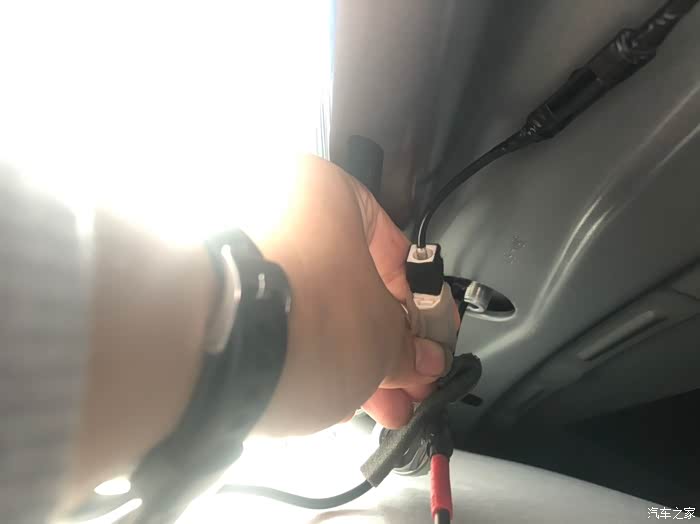

这根线是GPS天线延长线，注意在灰色减震棉包裹下面有个卡扣，可以轻松解开。

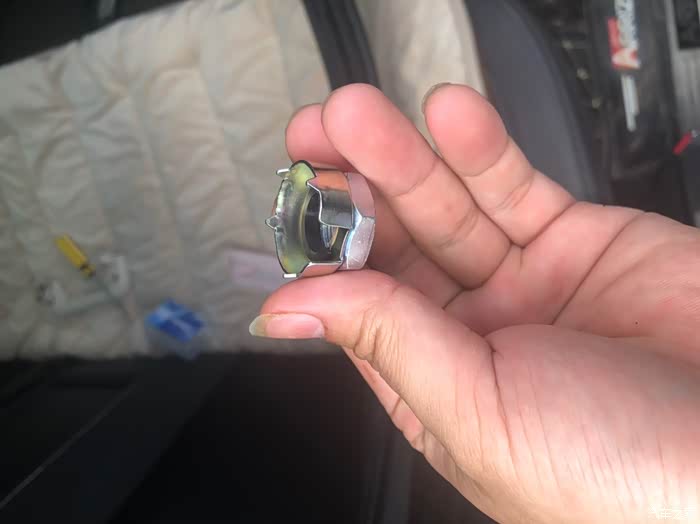

这是拆下来的螺帽，螺帽底部有个走线槽
至此，鲨鱼鳍天线可以从车顶部拔出了…

鲨鱼鳍天线总共由5颗螺丝固定，底部有橡胶防水圈。

拆开以后和网图不一样啊！
不过不要紧，经过我的观察：立柱是一根天线，底下的电路板也不复杂，我们用斜口剪剪掉多余的部分，立柱电路板直接掰掉！（掰掉会影响GPS搜星吗？会！但是掰掉我们可以再做一根天线！）

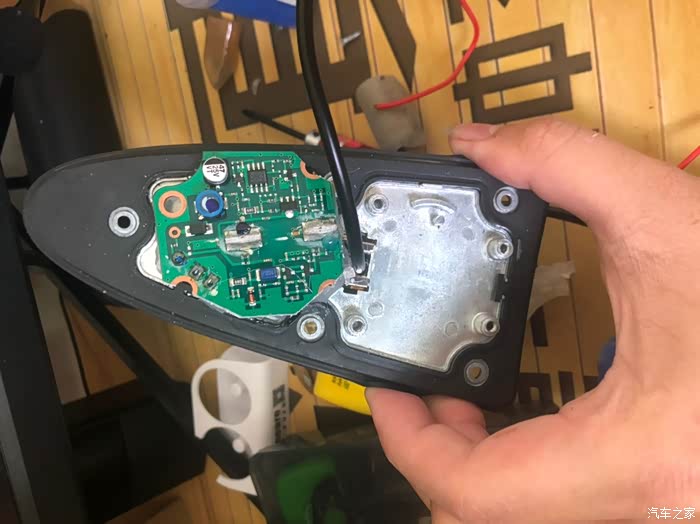

把电路板剪成这个样子，就可以了！

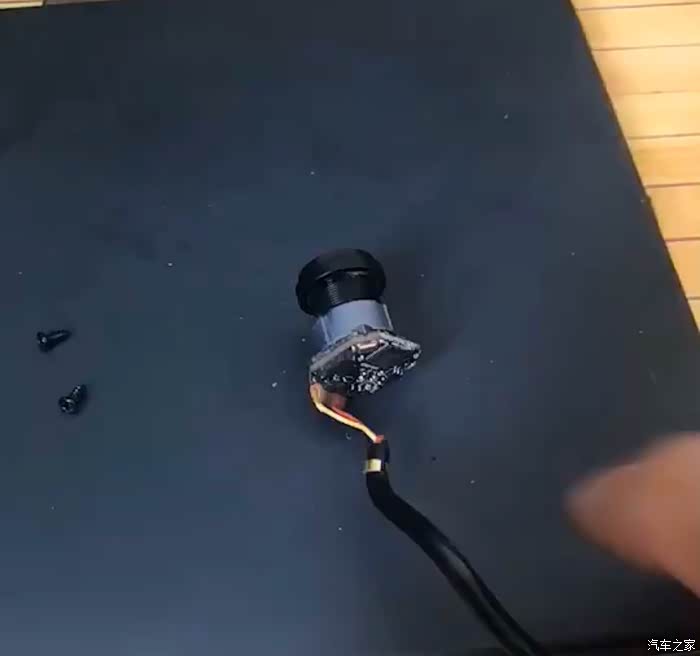

接下来是给鲨鱼鳍后面开孔，开孔尺寸取决于你后摄像头拆掉外壳以后的外圈尺寸，比如我的：14mm直径

用钻孔机在鲨鱼鳍上开孔，然后扩孔到所需大小

然后是固定摄像头了，因为角度的原因，我们需要一小块ABS板垫住摄像头底部，然后用406（或者502胶水）初步固定摄像头位置

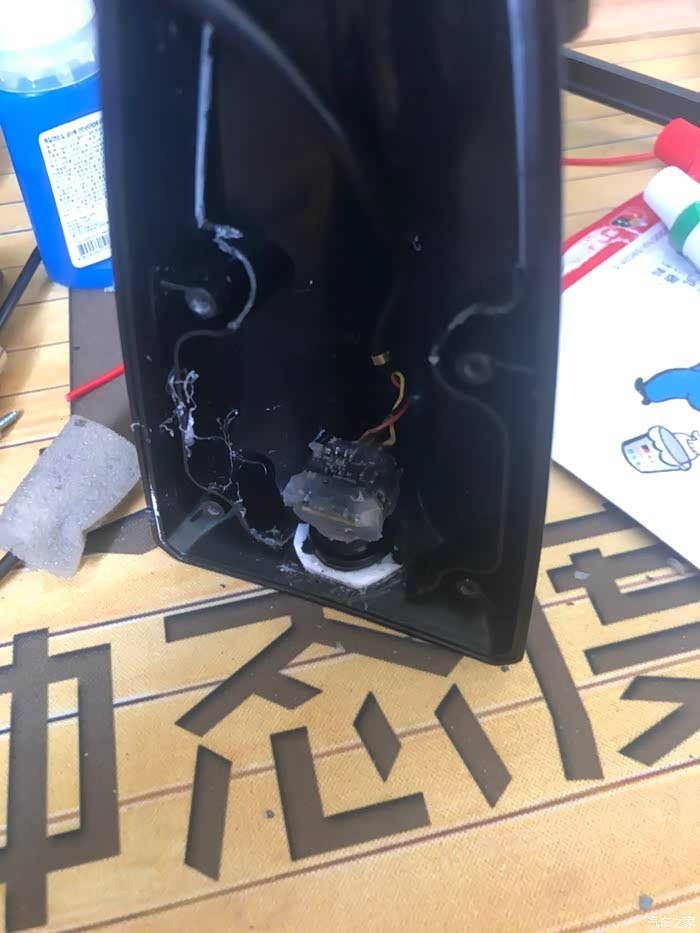

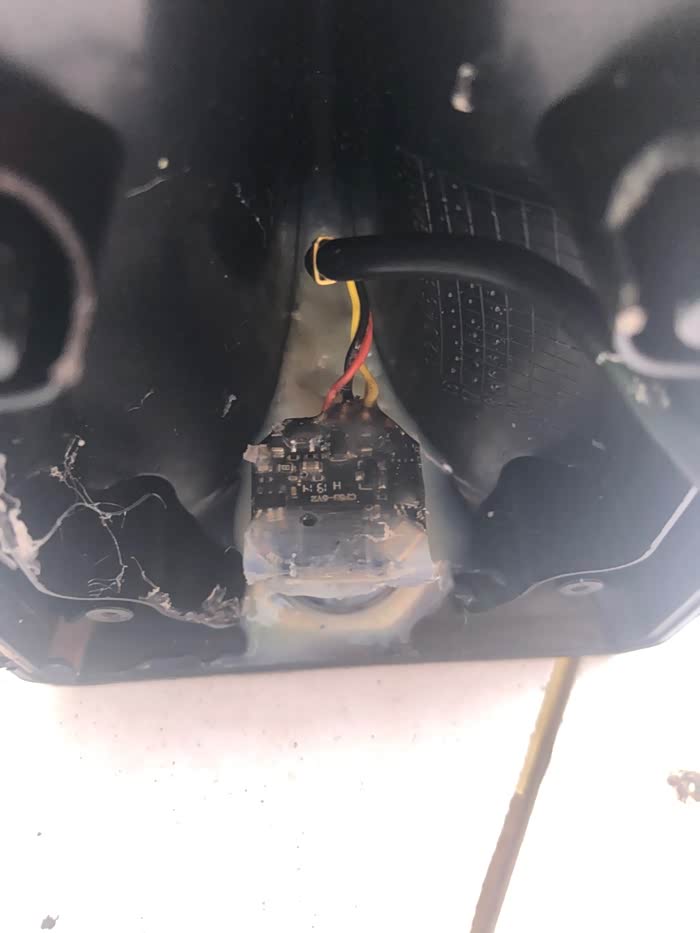

然后用我们秘制的“哥俩好”AB胶在摄像头周围灌封一圈！（主要是防水！）

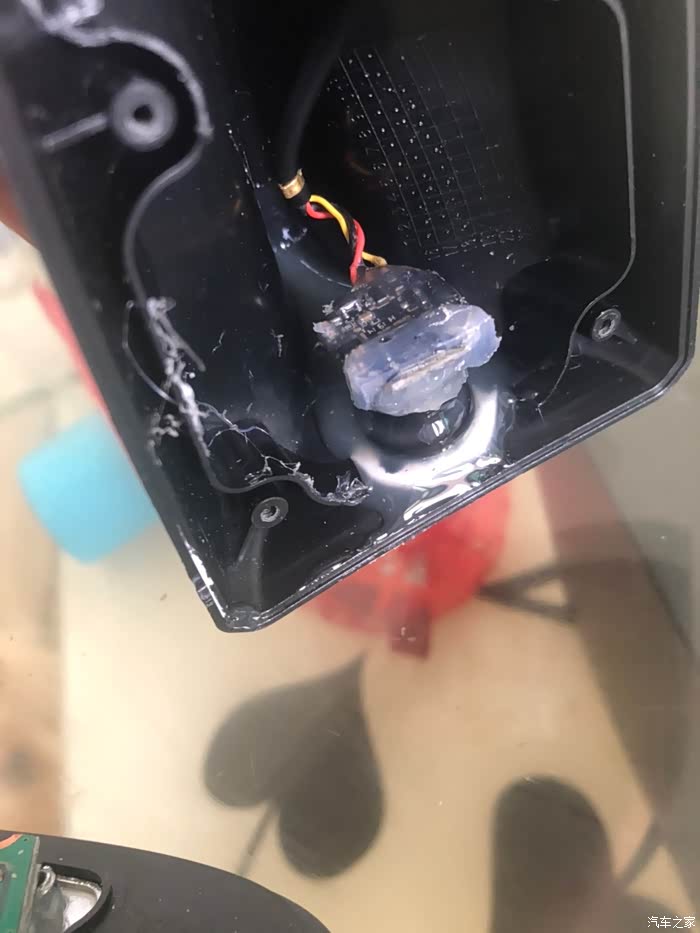

灌封的AB胶会在15分钟左右发烫固化成白色，趁还没干透，用刀片给橡胶圈预留位置。

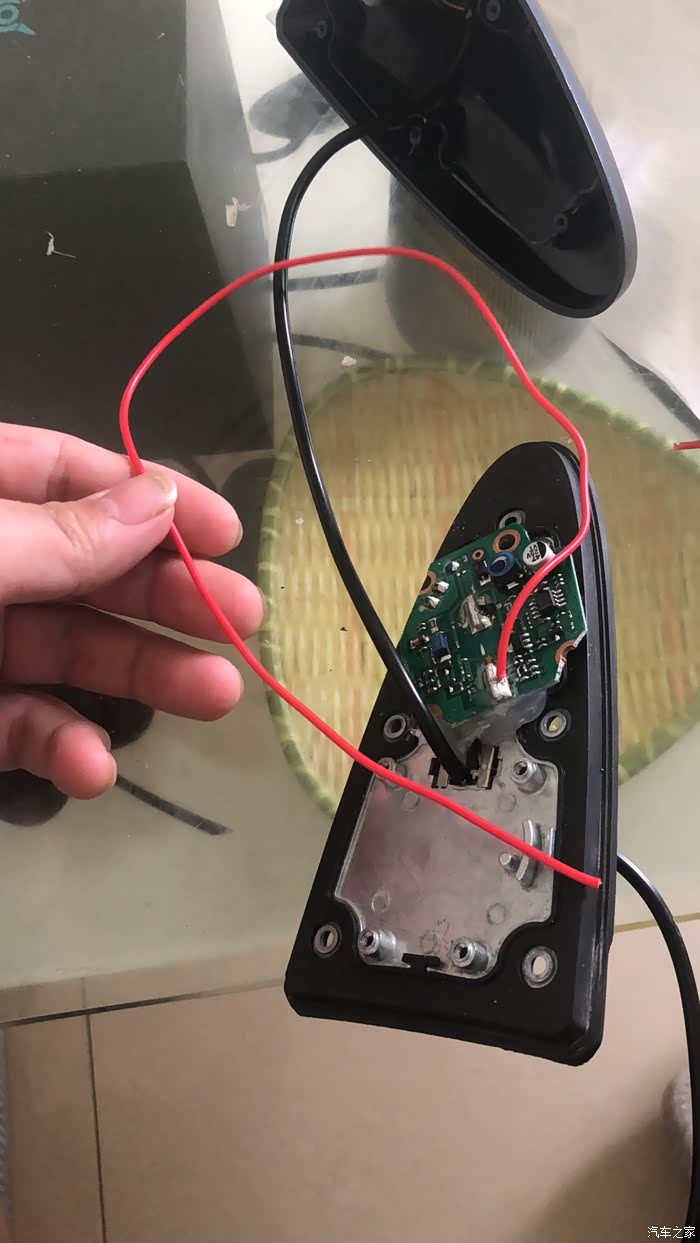

接下来给GPS模块天线加天线！红色的线接在两个相隔较远的安装孔焊点处（接另一边没用）

接完线以后我们按拆解回装。

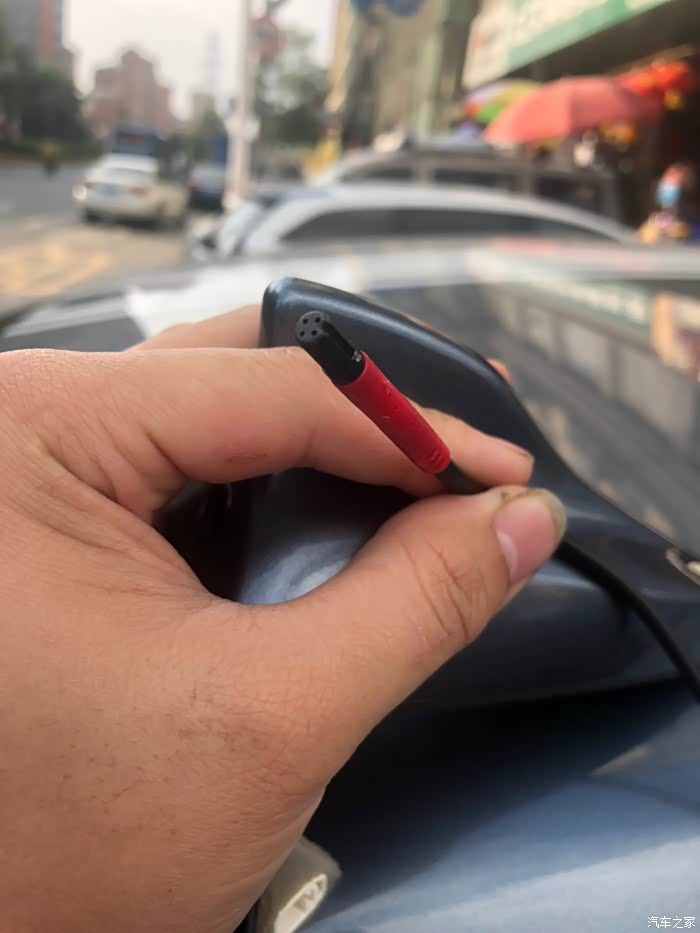

摄像头接口最好使用这种接口的↓，不然孔洞塞不进去！

塞进去

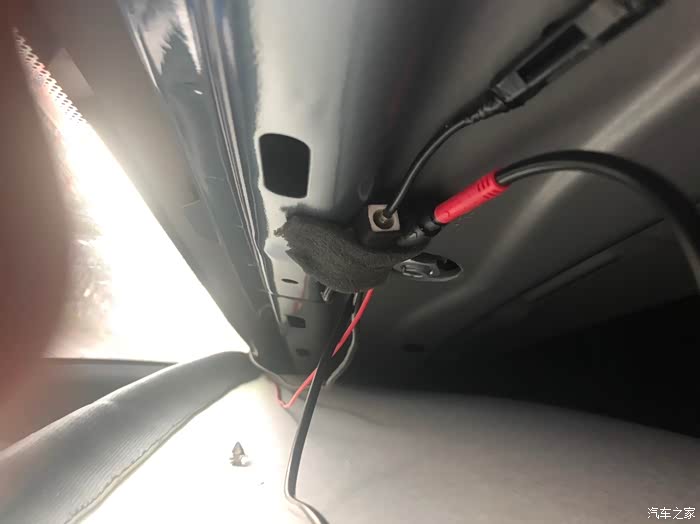

拧上螺丝，插好插头，然后用原车自带的绒布胶带固定插头（防止异响）

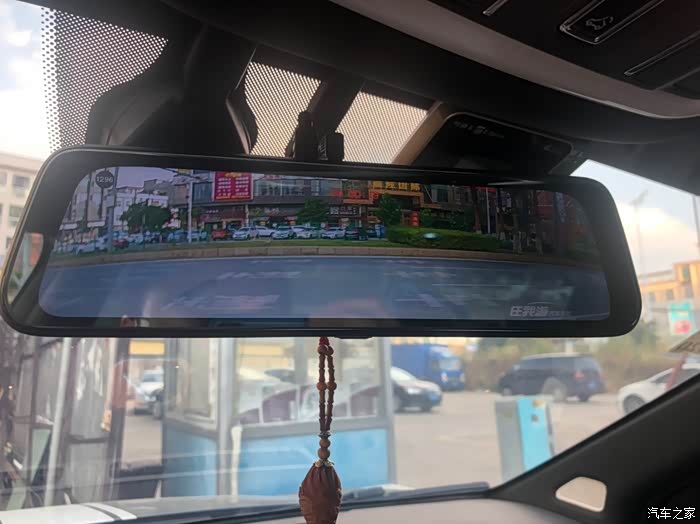

就可以点火看看流媒体后视镜影像了！这时候影像正常的话就可以把顶棚复原了

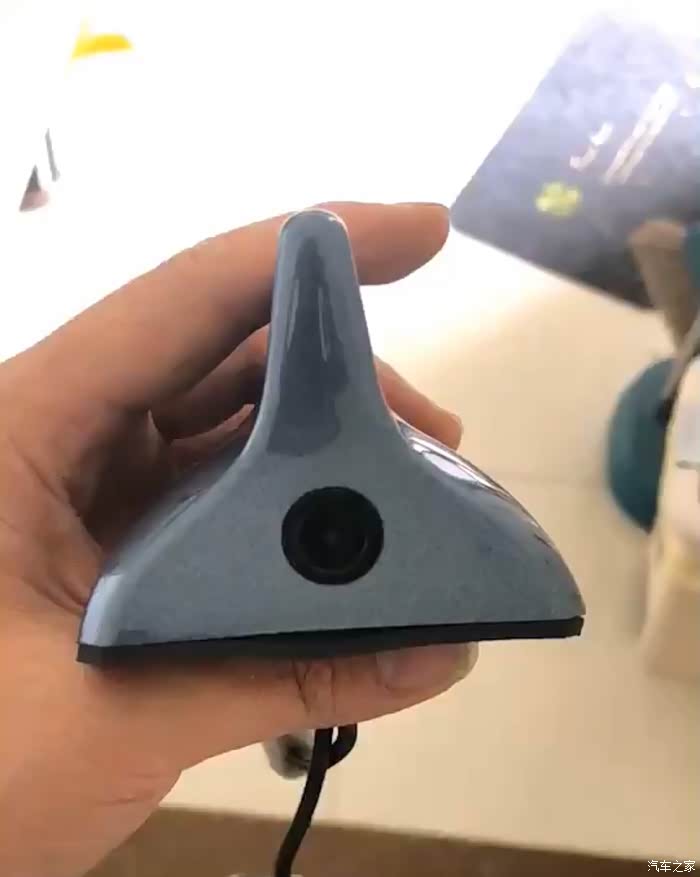

效果比装在车内后视镜顶部强多！
改装需要用到的工具：
1、十字螺丝刀大（拆门扶把手）小（拆鲨鱼鳍5颗螺丝及模块4颗螺丝）
2、活动扳手或23号套筒扳手一个
3、斜口剪（剪模块电路板）
4、电烙铁（接天线）
5、406胶水/502胶水
6、AB胶
