改装日产天籁逍客彩屏CD机倒车影像 （最终篇）171出品

     开始先唠叨几句现在在这个论坛改装CD机已经没什么新鲜事了.现在的坛子 基本上折腾老金刚的也没什么折腾的了，该改的都改的差不多了 元老们的帖子基本上没什么新的帖子了......现在新人多数新金刚的车主.老金刚的帖子关注的也少了。所以吧，以此贴为最终折腾篇....退隐江湖了我会默默地在背后关注金刚的动态。

     导航一体机，这个的东西对我来说很不感冒..不跑远路 不怎么外出，基本上用不到导航功能，上下班几公里也就是听听歌曲，但是倒车影响这个功能其实一直很想装，因为很多次夜晚倒车的险情让我意犹未尽。很早就打算弄个一体机，可是一体机吧 一个是太贵，便宜的一体机播放的音质那叫一个差劲.....这几天看到C30论坛车主有改装天籁原车CD的，松下的机芯，而且还有彩屏倒车影像功能，蓝牙播放音乐，接打电话功能。这让我很感兴趣 功能实用而且又便宜，又不丧失CD的音质。外观看上去还比较上档次，但是这个屏幕小了点只有5寸.... 但是屏幕很清晰，倒车时候可以看看 配合倒车雷达绝对够用了.....再看看这个机器跟原车的CD安装尺寸差不多，都是那种标准的双锭机型，只是面板框框不适合金刚的小了点，金刚这款航盛的CD机面板测量是172*95mm，打算更换的这个CD是178*100。查询资料能改装很多车型. 决定下单....

     开始发几张图吧.改装中就弄CD弄支架，扩孔面板是最麻烦的.

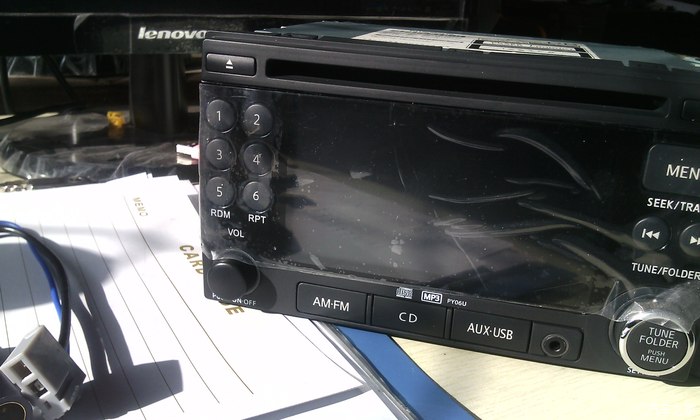

到货成色不错9.5成新 说是4S电车主更换DVD一体机 直接拆车的...屏幕还有贴膜 够新

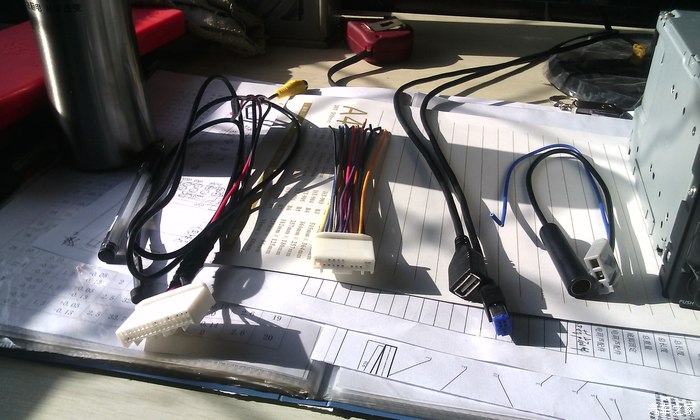

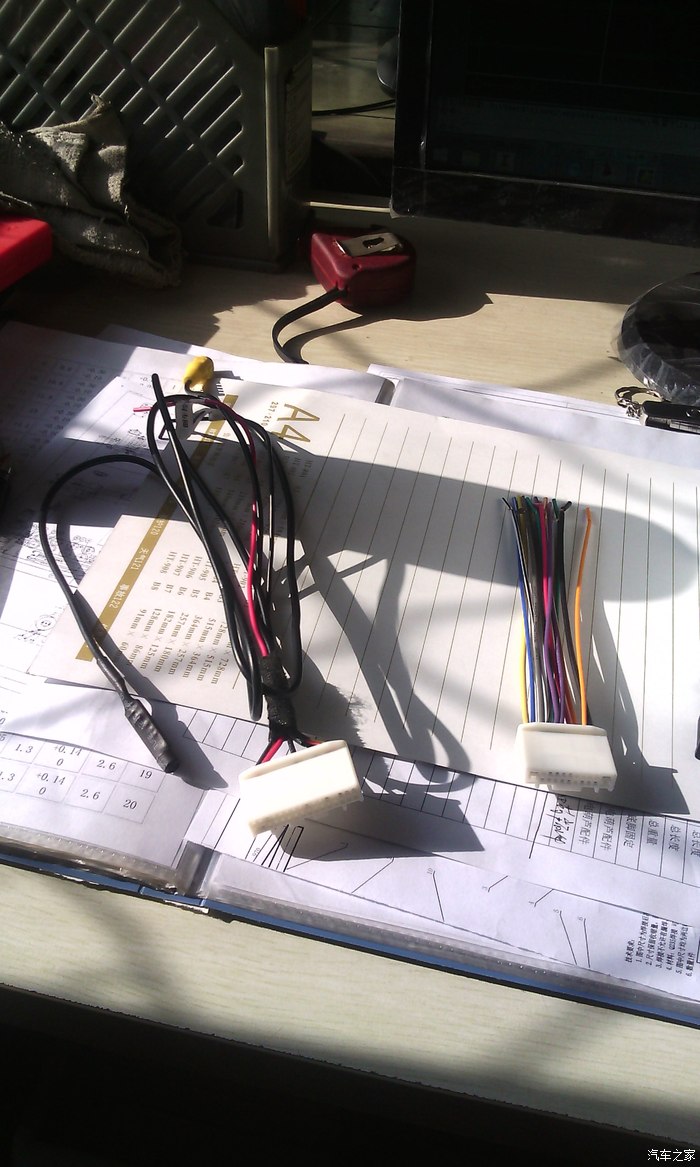

需要的连接线组 USB线   音响电源尾线（这个没有要无损的，对我来说自己接线简单不用浪费那个钱）    蓝牙模组   收音机天线转换线

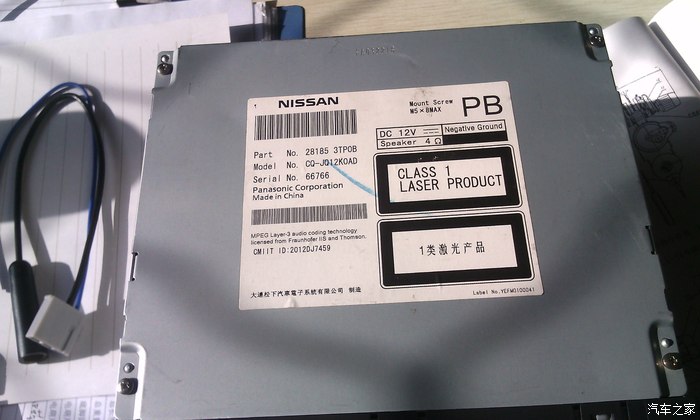

尼桑的玩意

图片已删除

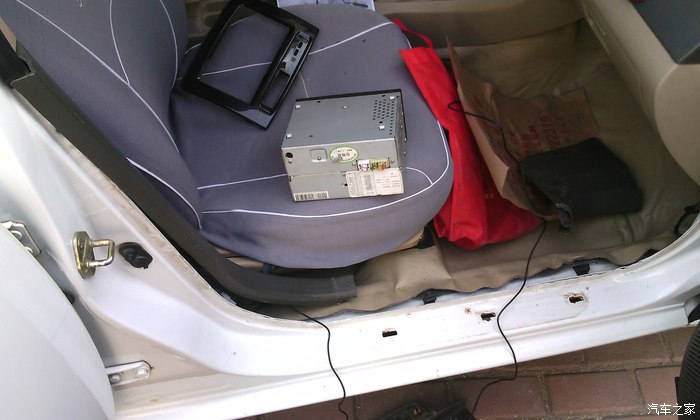

晚上回家迫不及待开拆

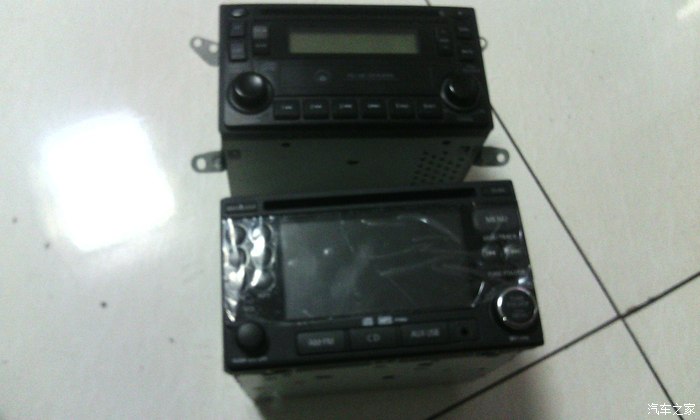

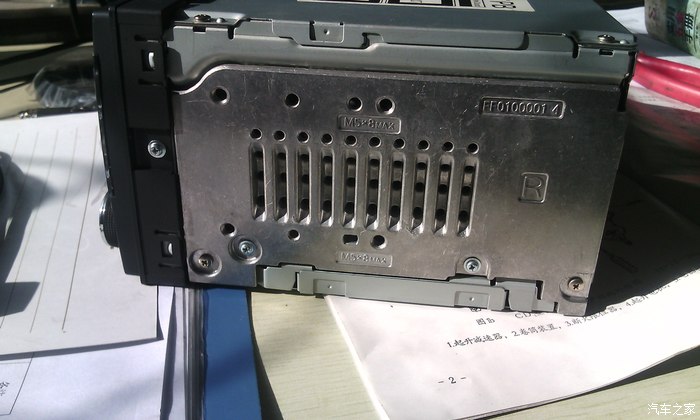

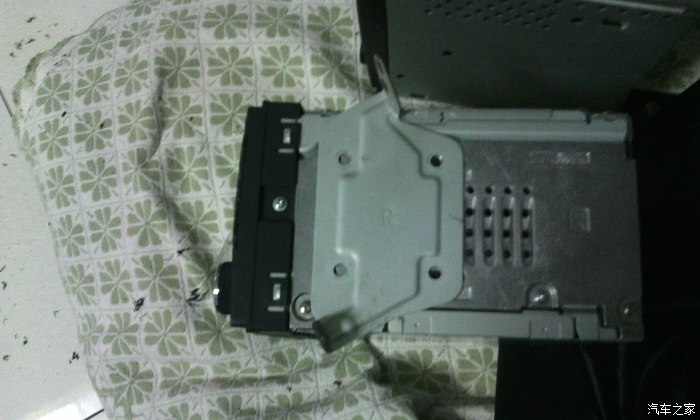

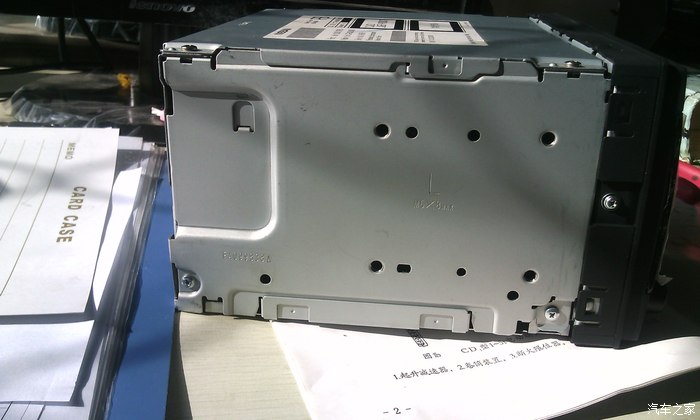

对比一下侧面的支架连接  开始以为是一样的 不用打孔了  白欢喜一阵 结果 还是不一样  只能打孔了

 后面可以对上但是没有螺栓扣，晕死  前面的测量一下到面板的距离 最终只能这样固定

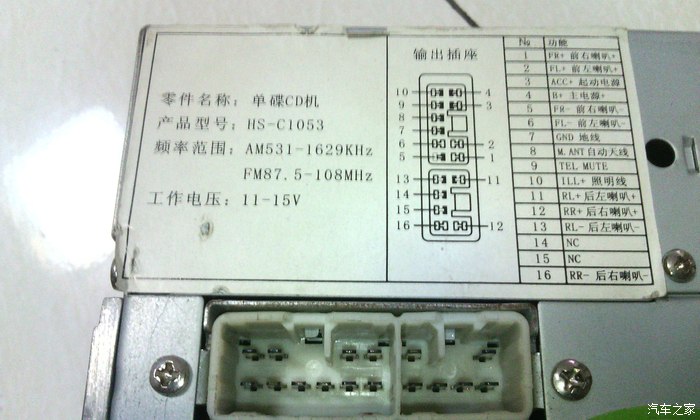

原车航盛CD的 插口尾线说明

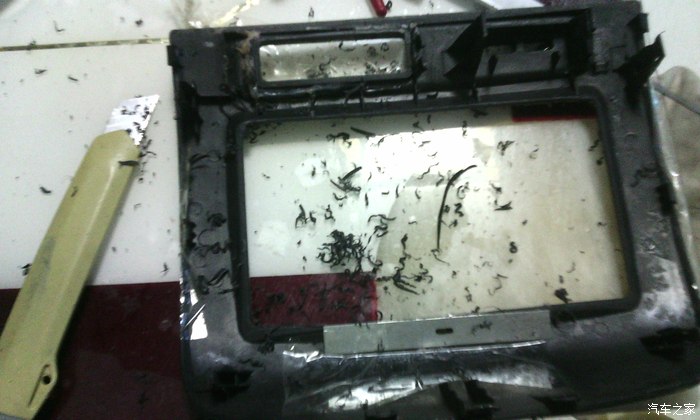

修面板  慢工出细活 安装后 感觉这是最满意的地方  很完美

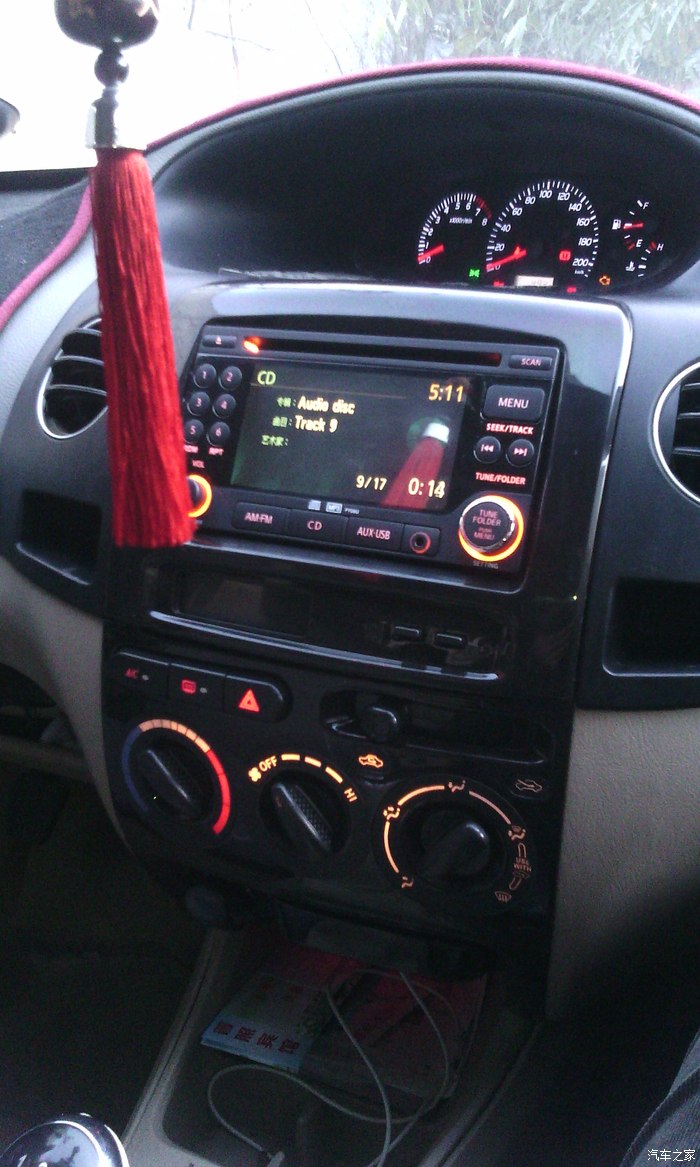

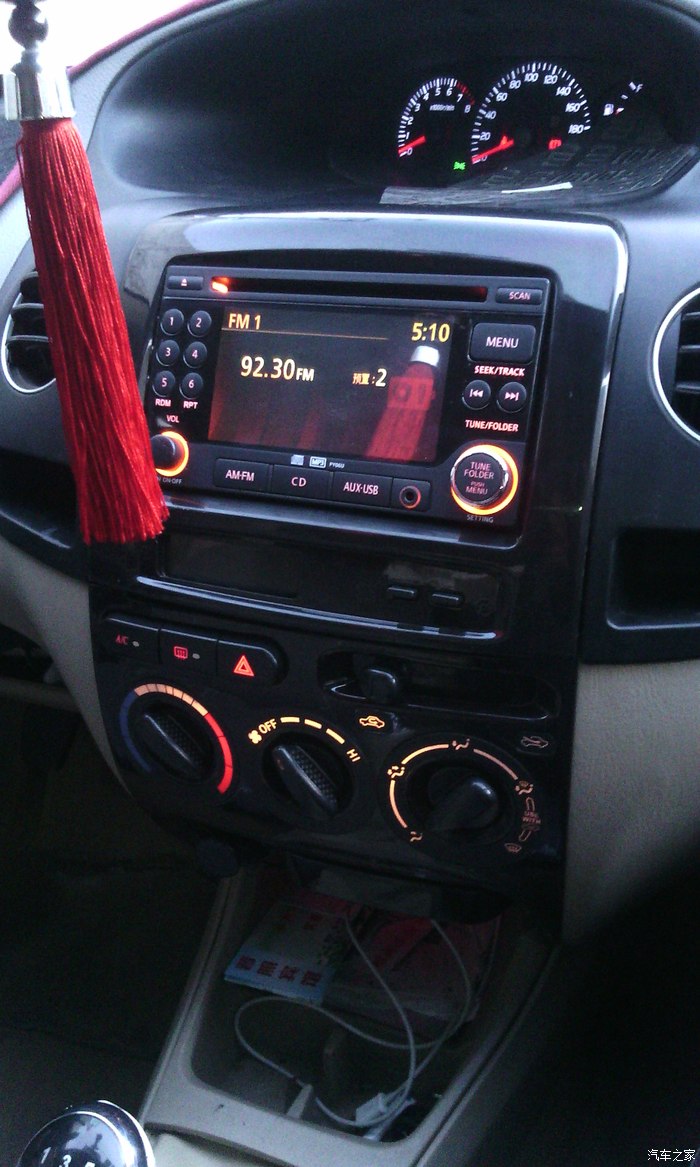

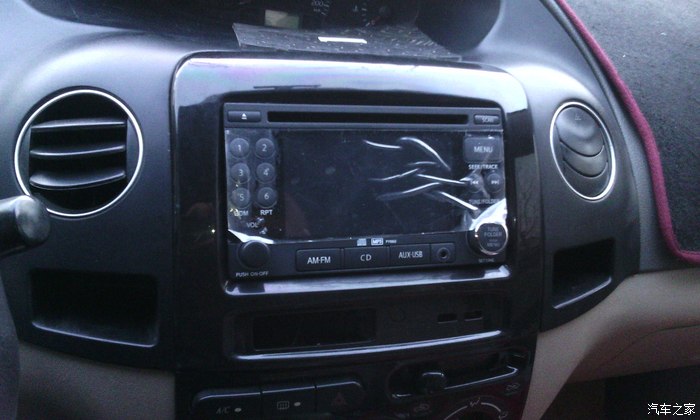

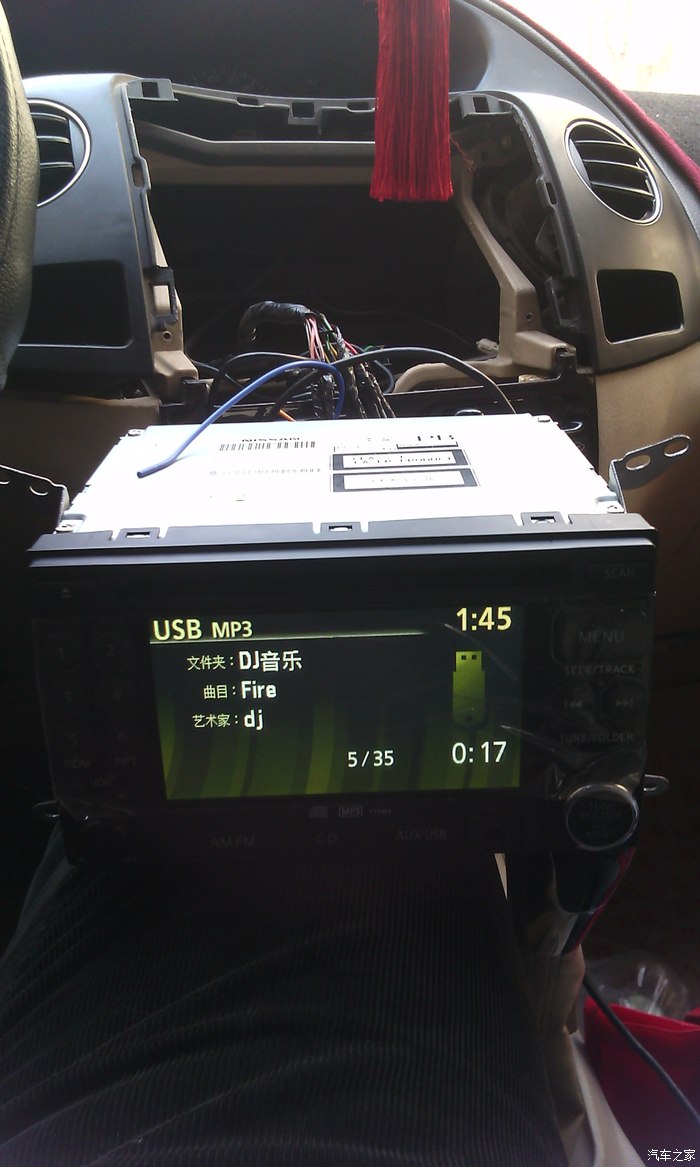

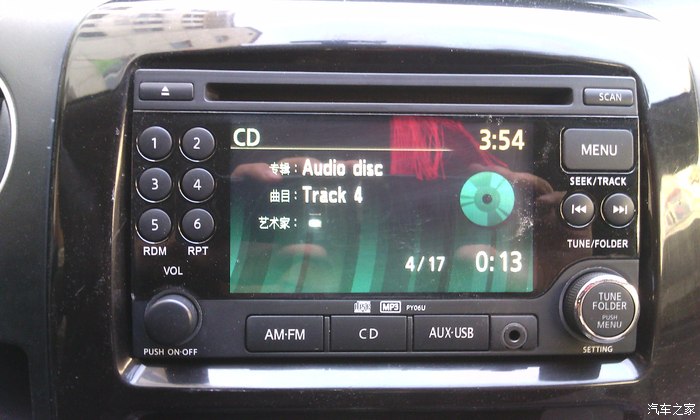

先固定安装上试试...很完美没有缝隙

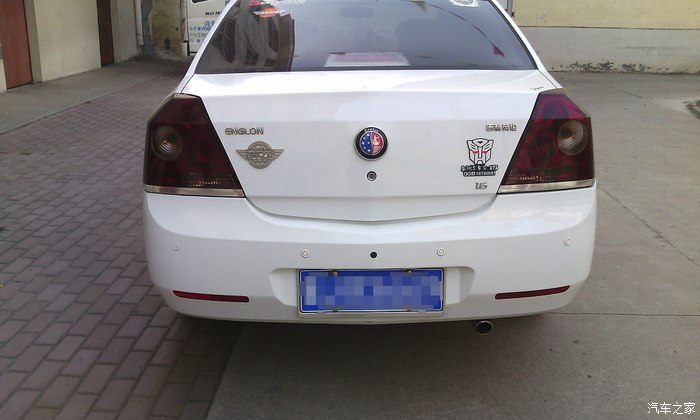

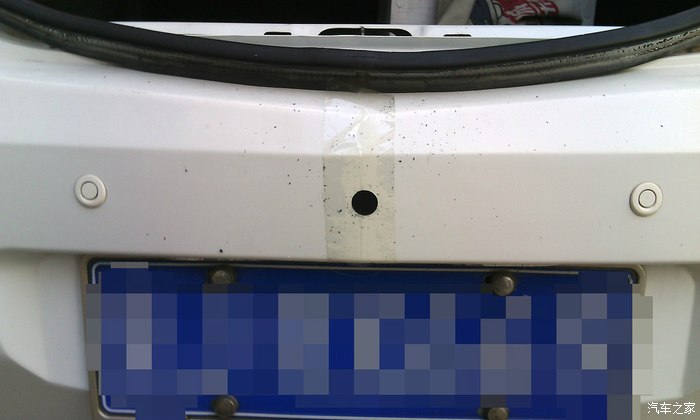

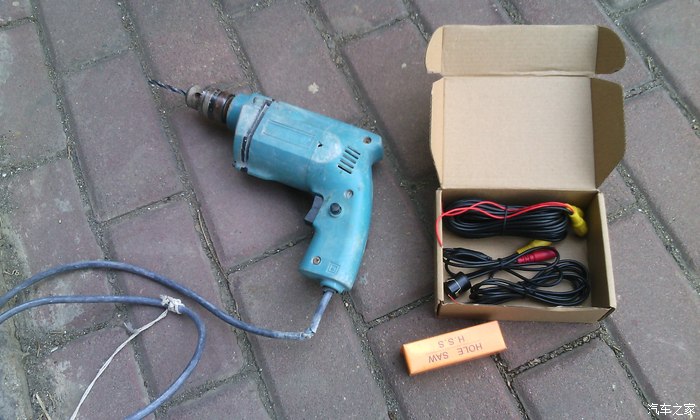

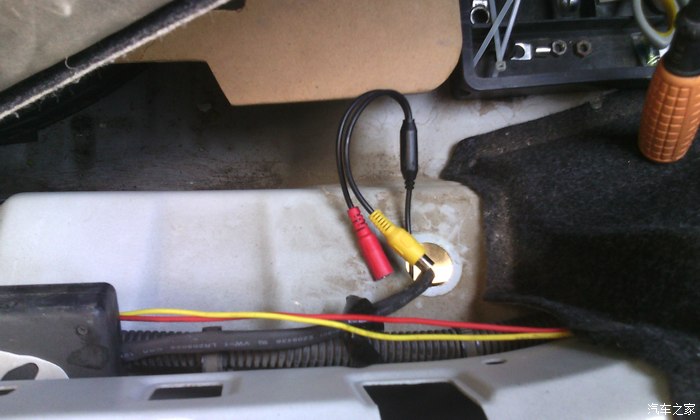

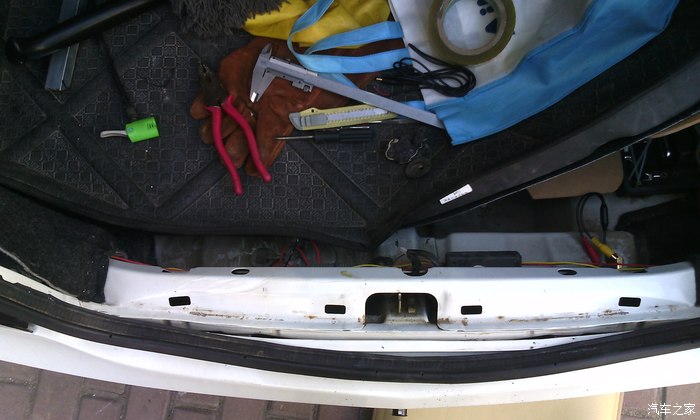

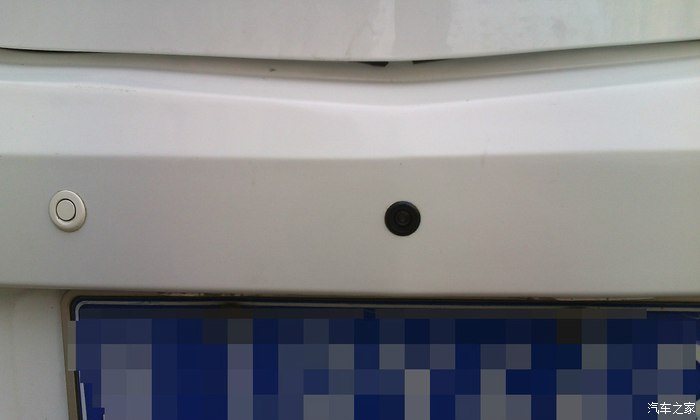

下一步接线...倒车摄像头打孔.....

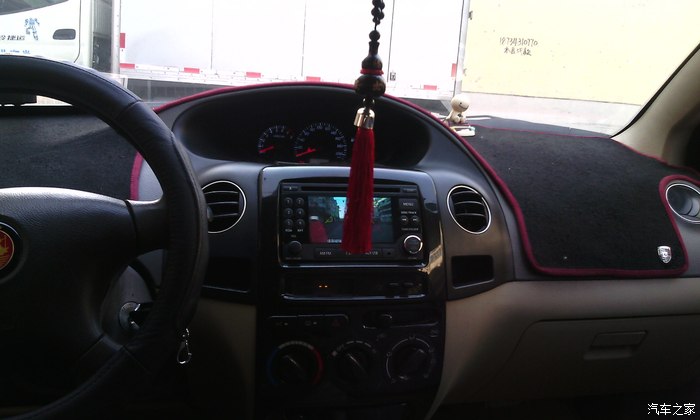

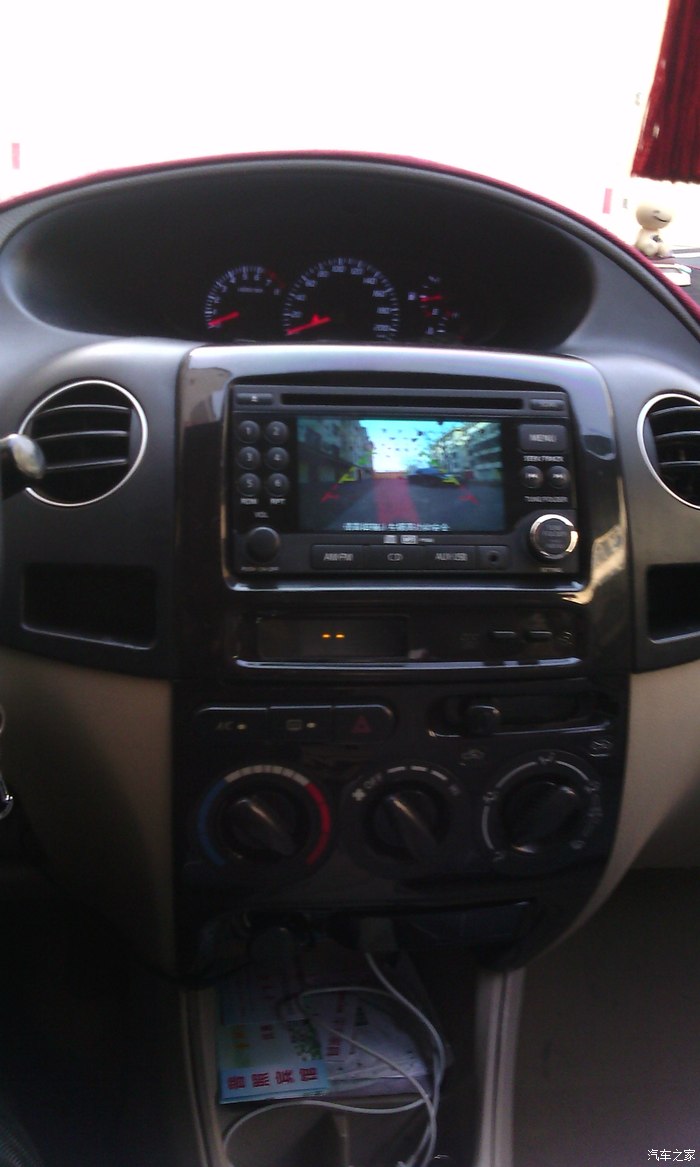

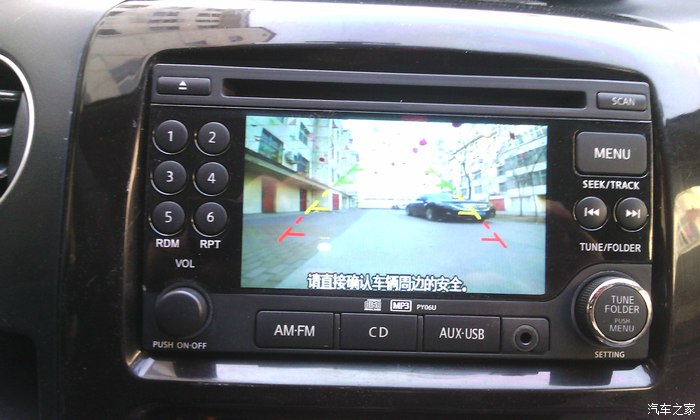

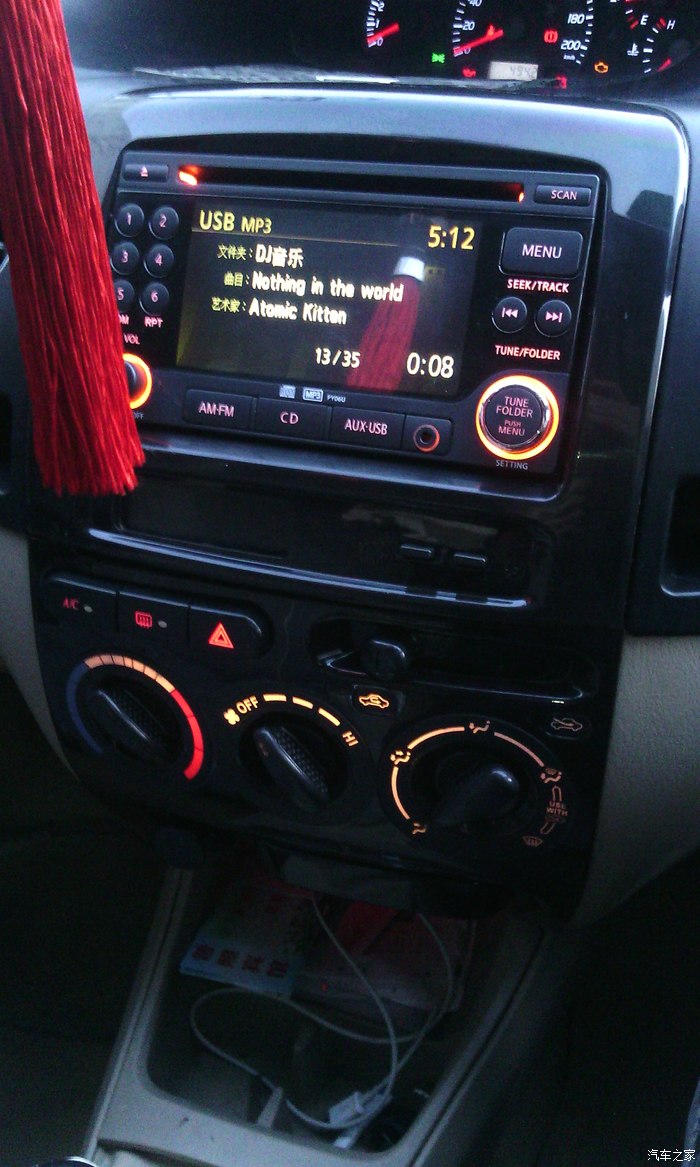

效果很满意 倒车影响还算清晰    音质嘛呵呵 绝对上档次 小日本的东西只能说很棒
