联想笔记本电脑Thinkpad T430s风扇安装使用报告
目录
2018年12月份和子夜雨一起去重庆参加活动，去的时候笔记本电脑放办公室忘记关了，一直挂机开着按键精灵刷网络游戏，就那么一直烧着电脑好几天，可能是因为冬季天气干燥吧，回来的时候，发现笔记本的风扇声音异常的响。重启之后，黑屏，左上角有一句提示：Fan fail。心里一凉，风扇终于罢工了
。于是，找人买原装的Thinkpad T430s联想笔记本风扇。
这一买就是等了4个月，4月10号才拿到原装风扇。于是，赶紧安装上。
因为我在网上搜了一下，只有T430的拆机教程，并没有T430s拆机的教程，型号一个字母之隔，配置和内部结构差别很大，所以我还是自己顺便记录一下更换风扇的过程，以便下次更轻车熟路的更换风扇。
。于是，找人买原装的Thinkpad T430s联想笔记本风扇。这一买就是等了4个月，4月10号才拿到原装风扇。于是，赶紧安装上。
因为我在网上搜了一下，只有T430的拆机教程，并没有T430s拆机的教程，型号一个字母之隔，配置和内部结构差别很大，所以我还是自己顺便记录一下更换风扇的过程，以便下次更轻车熟路的更换风扇。
开箱验货
我的这款Thinkpad T430s是2013年买的，配置一般，第3代I5的处理器，其独立显卡NVIDIA 5200M是一款专业的图形显卡，是为了专业绘图而制作的，平时渲染视频跑Premiere和photoshop的速度还是杠杠的，玩个魔兽世界大型3D游戏都毫无压力。
虽然性能肯定和现在的第8代处理器没法比了，但是为我服役了近6年啦！虽然最近也换上了第6代X1 Carborn，但是始终不舍得把T430s处理掉，因为玩论坛这么久，都是T430s一直在陪伴我，没办法，太念旧了。有空我再发个Thinkpad X1 Carborn的开箱帖子吧。
虽然性能肯定和现在的第8代处理器没法比了，但是为我服役了近6年啦！虽然最近也换上了第6代X1 Carborn，但是始终不舍得把T430s处理掉，因为玩论坛这么久，都是T430s一直在陪伴我，没办法，太念旧了。有空我再发个Thinkpad X1 Carborn的开箱帖子吧。

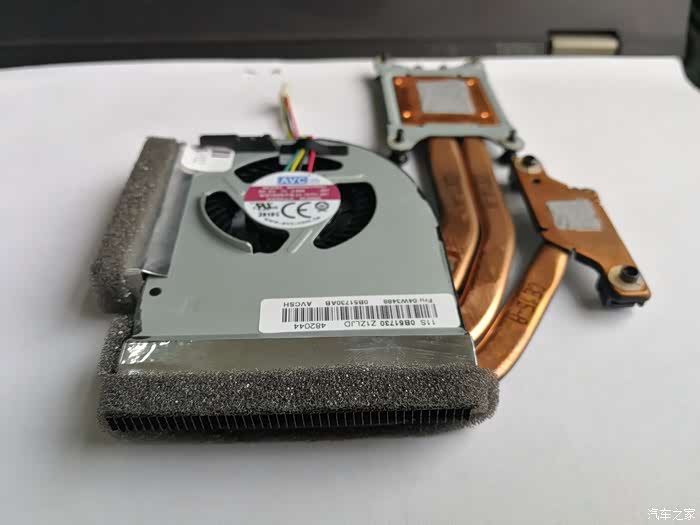

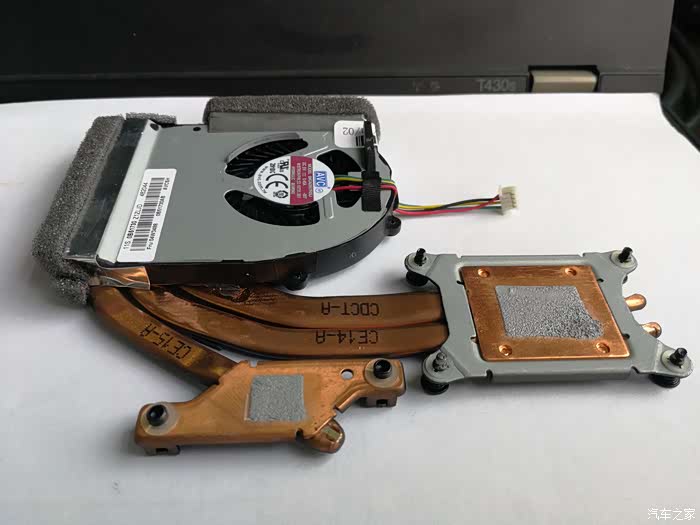

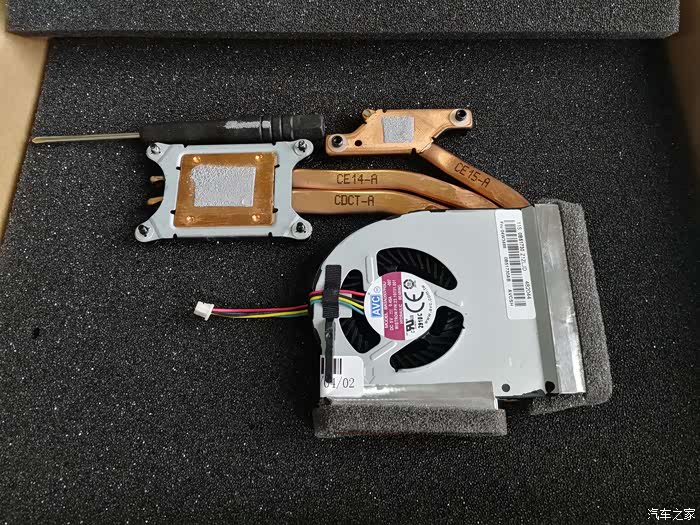

打开包装盒，风扇和铜管、CPU散热器都是一体的，硅胶都给涂抹上了。买风扇还赠送了一把小螺丝刀，拆机更换就靠这把小螺丝刀足够了。
5V，0.45A，原装风扇，硅胶被我拍照的时候，不小心用螺丝刀剐蹭了一点，不影像。
做工还是很精密的，背面全黑，符合Thinkpad T系列小黑的个性。

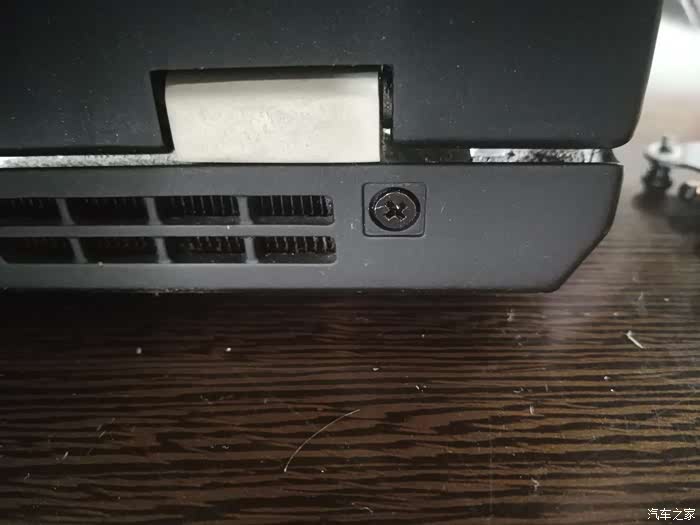

出风口也很工整。
还是下面垫张白纸吧。
拆卸ThinkpadT430s
1、拆键盘
因为单手拍照，不方便拍照演示双手扒开键盘的动作，画出来比较明白一点。

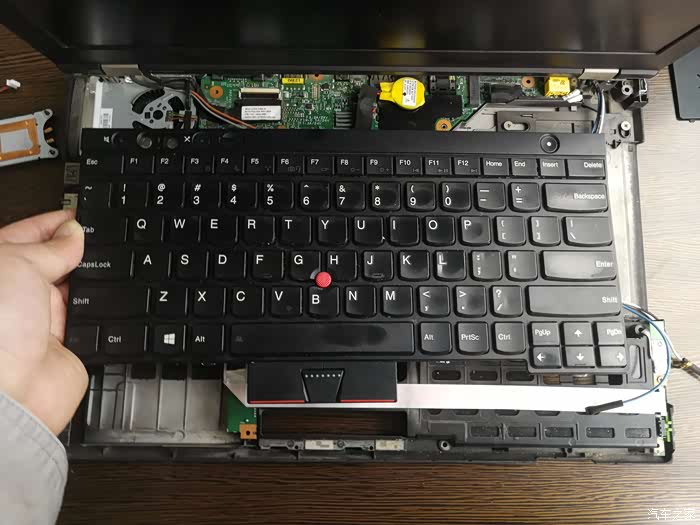

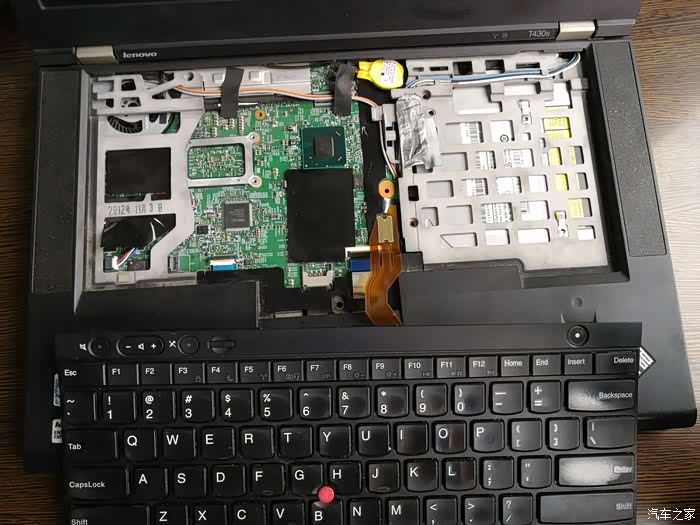

扒开键盘后，掀开键盘，这样的角度，可以看到键盘和主板的排线，别暴力，小心点。

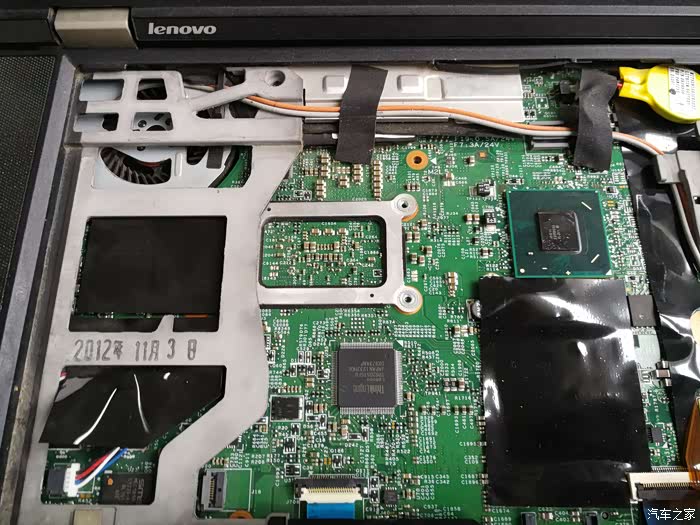

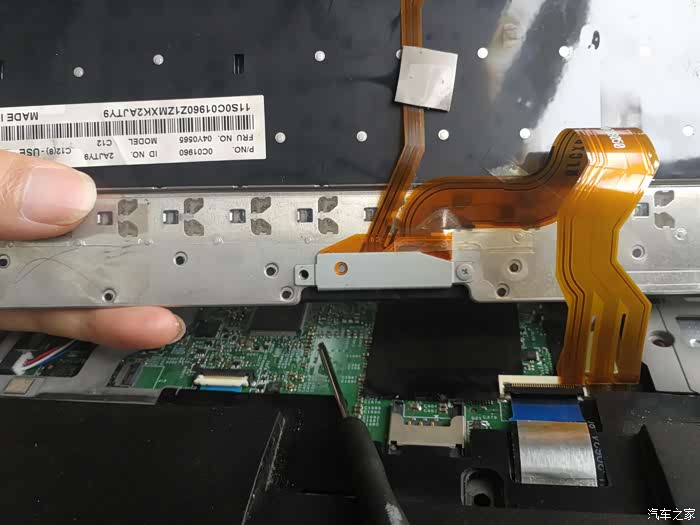

铝合金框架上印着2012年11月3日的生产日期，这个铝合金框架是T430和T430s区别最大的地方。T430s的铝合金框架压住了风扇，导致需要继续拆掉整个主板，才能拿出风扇来。所以，我已经抱着拆光所有零件的决心了。
这样是没法换风扇的，触控板那个面板和主板都挡住了风扇，必须继续拆。

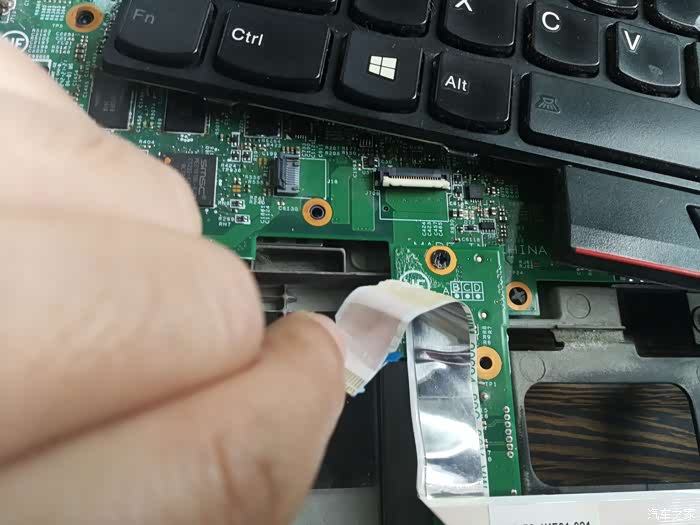

这里是拆键盘的排线，也可以偷懒不拆，小心点就没事，有诀窍的。
2、拆光驱、电池

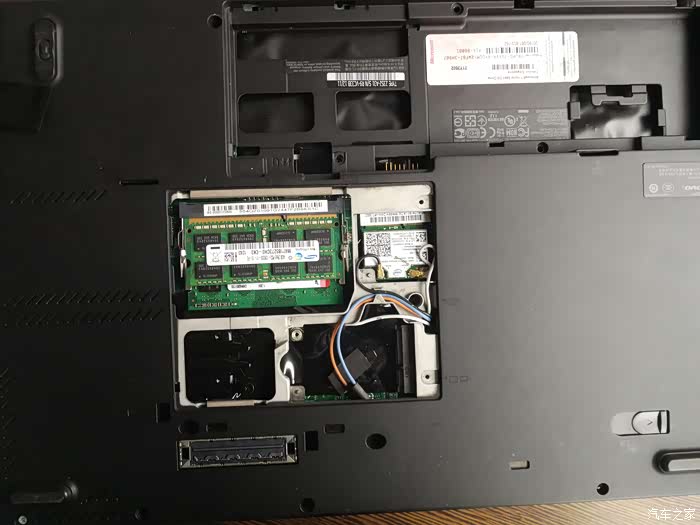

翻过来，拆下电池和，还有内存条、蓝牙模块的盖板。那个贴了二维码的小小板件就是蓝牙模块的板子吧。
拆下光驱后，这里可以再买个光驱位支架，然后可以放个2T机械硬盘，扩容不错，留着以后再折腾吧。
蓝牙模块的线束上多了3根没用的线，应该是阉割了某些功能的。
3、拆鼠标触控板
沿着光驱位缝隙，抠开鼠标触控板那一整块塑料面板，也就是键盘表面其他部分的黑色面板。可以看到左手位置的Lenovo固态硬盘，这块硬盘也是我去年更换的。

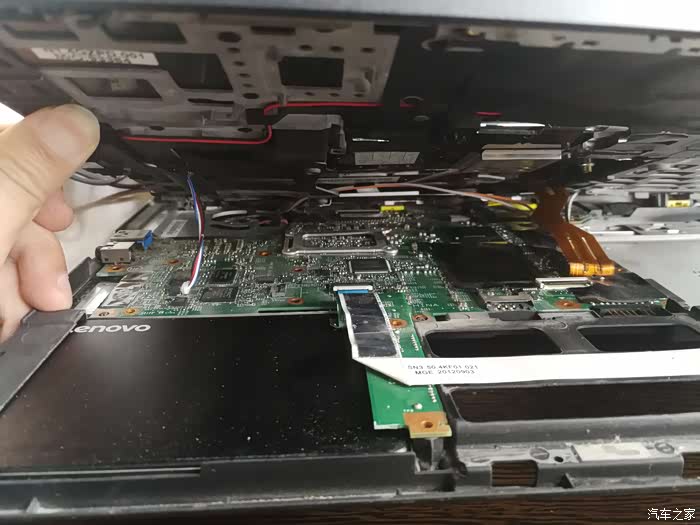

键盘可以不拆排线，斜着把键盘钻出触控板那一整块面板，就拿出来了触控板。这一步比较关键！
这一步比较关键！4、拆显示器
用小刀片抠开这个螺丝冒上面的正方形小贴片，就露出螺丝来。
左右各一颗，全拧下来。

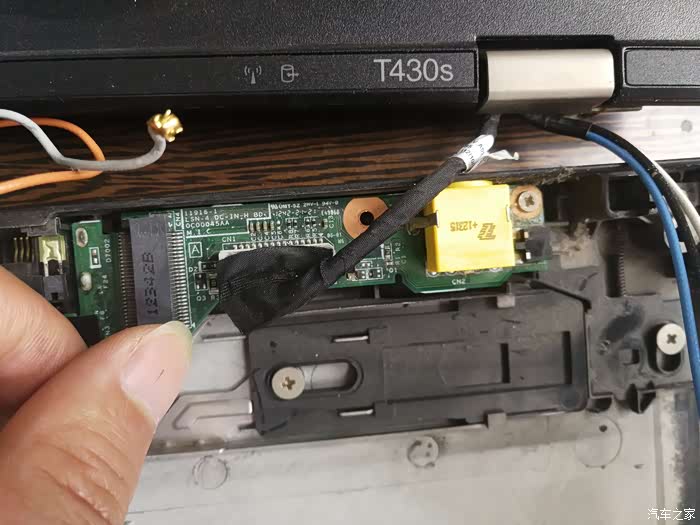

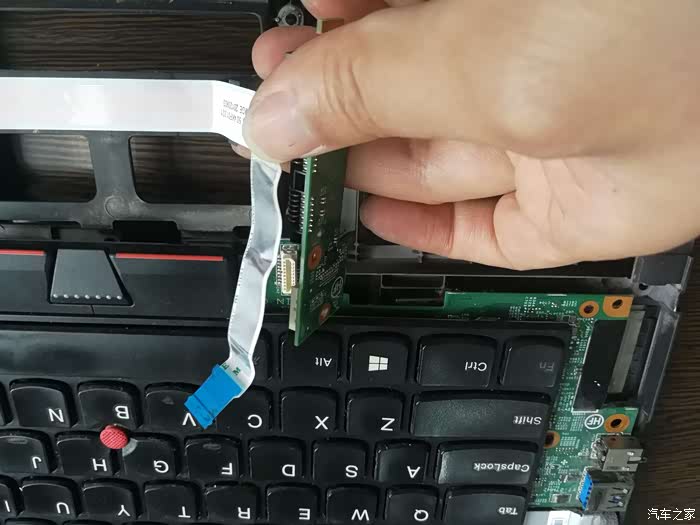

这个小板子要注意别弄坏了，轻轻一拨就分离开了，我大拇指这里是插板子的位置。

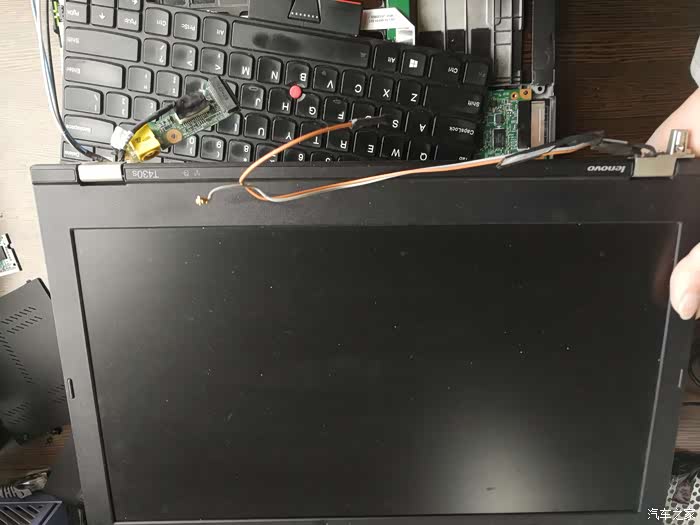

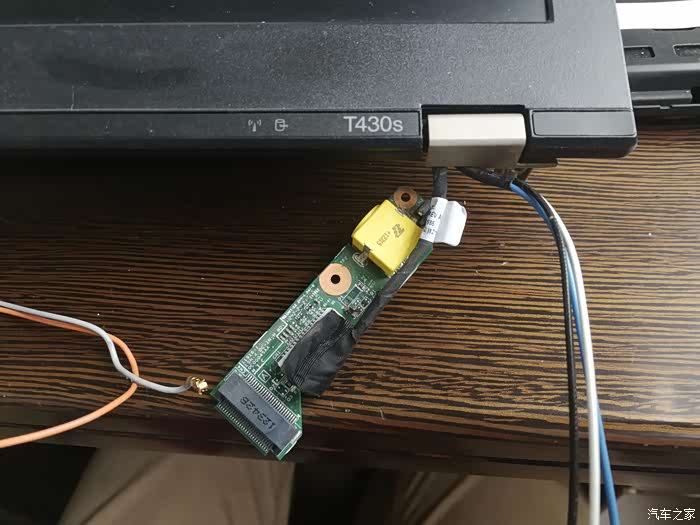

很轻松拆下显示器来，注意和显示器链接的两根线，橙色、白色，还有左侧T430s字符那里的一个小电路板，随显示器一体的。
5、拆主板

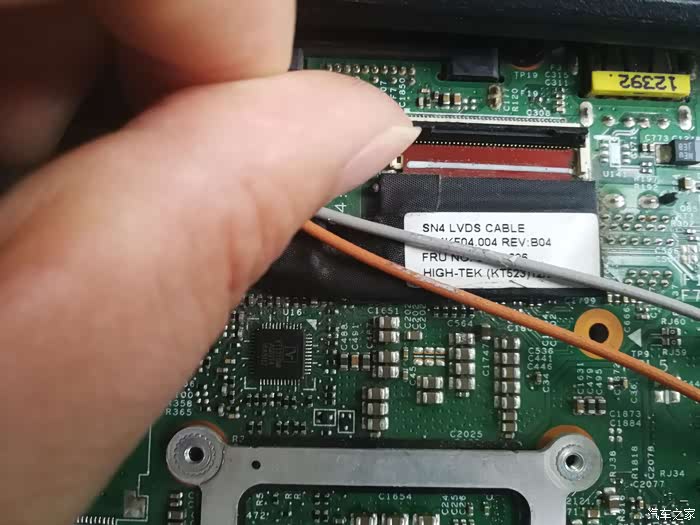

可以看到风扇插在主板上的排线，这里把黑色的扣板用指甲壳抠开，就可以拿出排线头了。
用指甲壳轻轻抠开。
这里千万别动，都是焊接好的软线，这里如果弄脱线了，就没法玩了。

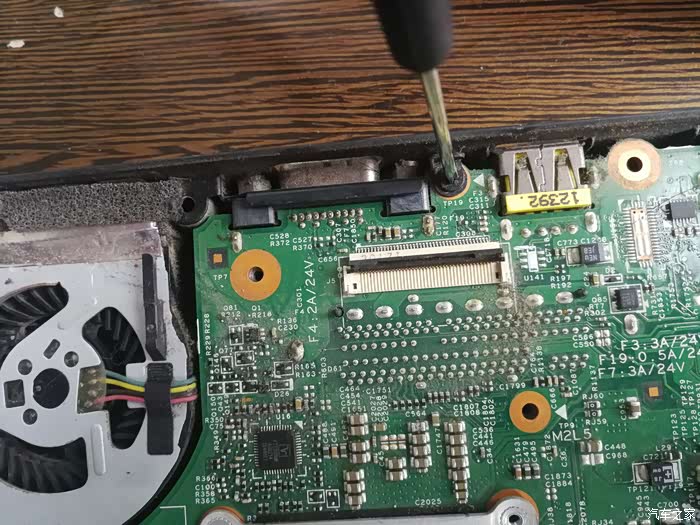

开始拆主板咯，这里的一颗螺丝本来是被显示器挡住的，所以必须要拆显示器才能拧松这颗螺丝，哎，麻烦吧。
6、拆开音箱排线
这里的白色排线是在鼠标触控板左键的左侧，应该是音箱的排线吧。
7、拆风扇、散热器
终于拆下来主板了，翻个底朝天，看看旧风扇的确好脏了。

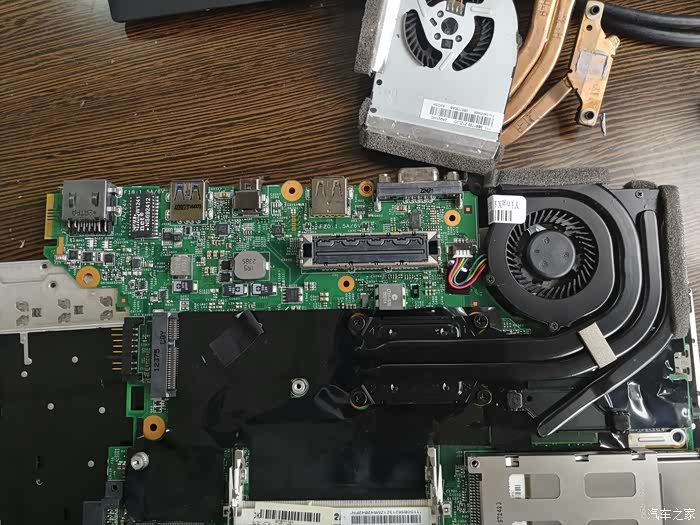

拆之前，拿出新风扇和旧风扇对比，基本上是一样的。

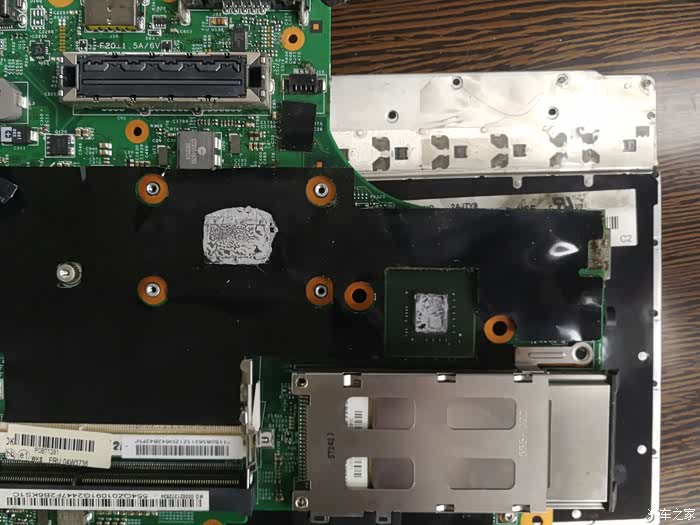

拿掉旧风扇的主板，感觉很空了，下面的那个应该是插什么卡的，也被我拆了。
8、安装新风扇
新风扇的安装接线，左侧红线，中间黄线，右侧绿线，用镊子把手压紧接线。

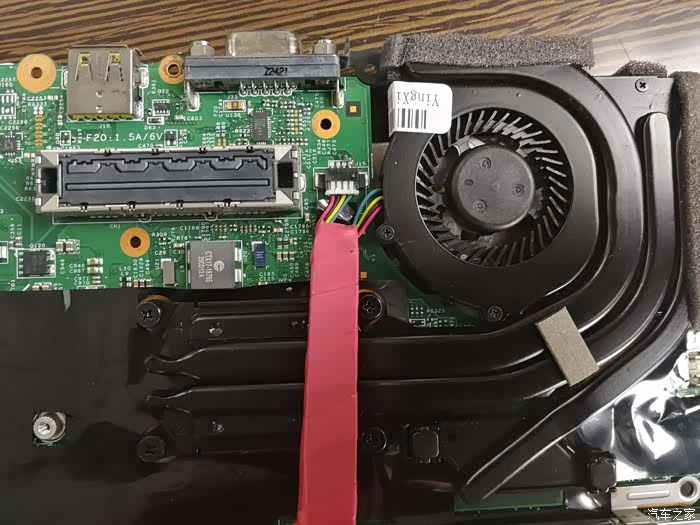

换好的风扇
9、底板清灰

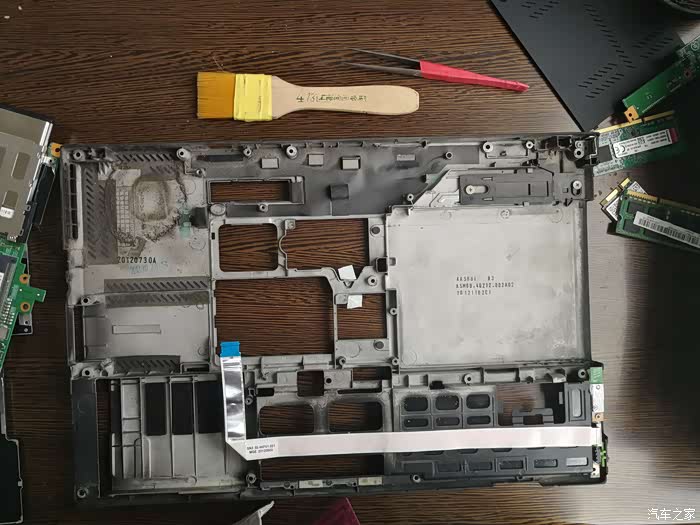

最后把底板刷一下灰尘，再把主板和风扇一起安装回去。
10、回装难点：蓝牙模块的两根接线
这个黑色和白色的接线是很麻烦的，没接好容易挡住盖板。后面的 没什么难点了，按拆的时候的逆序回装即可，最后把所有的螺丝紧上就可以了。
开机正常

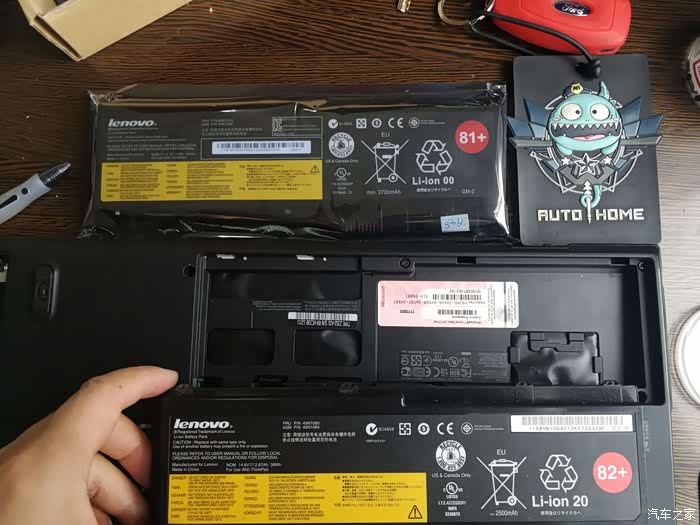

最后，还多了块全新原装电池，不想开封使用，丢网上当二手卖去，我天天插电使用，根本不需要电池。
摆上我的AUTO HOME汽车之家工作牌和我的翼搏车钥匙，刚换的红色硅胶钥匙套，很拉轰的骚红色。
摆上我的AUTO HOME汽车之家工作牌和我的翼搏车钥匙，刚换的红色硅胶钥匙套，很拉轰的骚红色。

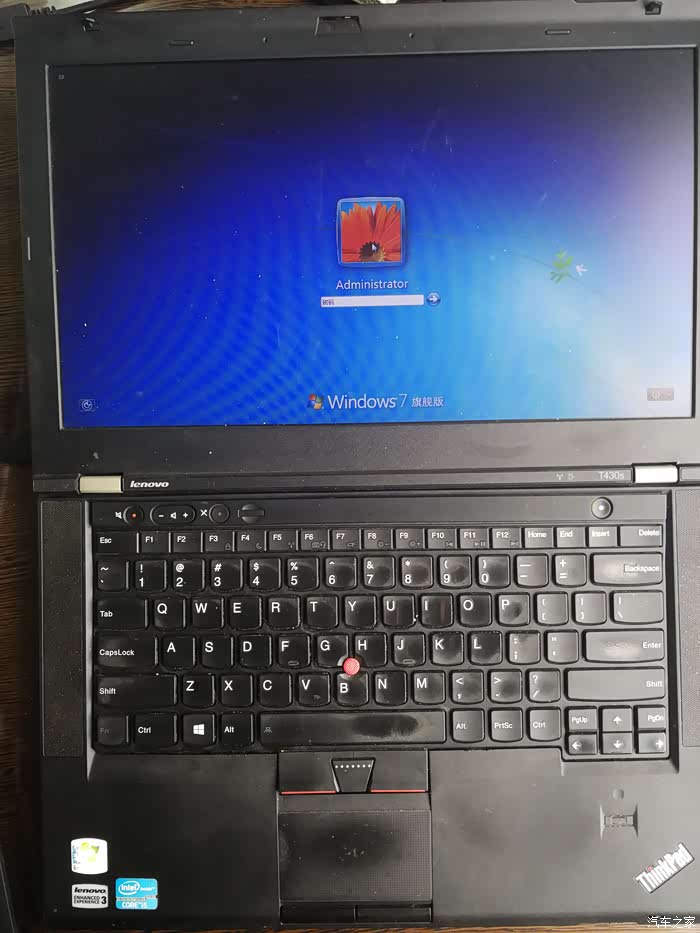

最后开机，一切正常，键盘上尽是我打字的痕迹，又可以舒坦的玩汽车之家论坛了。
开机后温度正常
