7代凯美瑞安装 odb防盗器DIY作业~！全程图文，免破线！

前两天发了个一键升窗及自动折叠器的diy作业，今天再来发个 odb防盗器作业，防盗器在某宝买的，费用大概两百元……安装其实很简单，防盗器是ODB接口的，接在原车ODB接口那就行，然后就是拆方向盘那塑料盖子找条喇叭线，就这两个步骤。有兴趣同学看下~~

先介绍下功能及特点：

特点：

1、丰田系列OBD专车专用防盗器，利用原车OBD插头对插即用

2、免接线无损车安装

3、喇叭线插针，不需破线皮安装，

功能：

1.上电自检:产品与原车安装对接后，喇叭叫一声，表示系统可以正常工作。

2.寻车功能:在防盗系统启动6秒后，按下遥控上锁键，转向灯闪一下，喇叭鸣叫3声。

3.锁车提示:按原车遥控上锁键，防盗系统启动，喇叭短鸣1声，系统已经进入防盗警戒状态。30秒以后制动进入防盗系统。

4.遥控器解除：按遥控器解锁键防盗系统解除，喇叭响2声，方向灯闪两下、防盗马上解除。

5.车门未关好提醒:按原车遥控上锁键时，如果四个车门中的一个车门没有关好，或几个车门没有关好，喇叭短鸣4声，提示车门未关好。

6.后备箱未关好提醒:在关好所有的车门后，按原车遥控上锁键时，如果后备箱未关,喇叭鸣叫3短声提示后备箱未关。

7.小灯未关提醒:在关好所有的车门后，按原车遥控上锁键时，如果大灯或小灯没有关，喇叭鸣叫2短声提示车灯未关。

8.非报警式锁车:用手柄钥匙插入车门锁直接锁车，防盗报警系统不被启动，此功能可以在需要锁车，但不需要防盗器工作的情况下进行。

9.震动报警功能:在报警器进入警戒状态后，车辆被震动，触发震动报警，转向灯闪烁4次、喇叭鸣叫4声。如果一直被触发则鸣叫25个周期。

10.开门闪灯:路边停车时开门有闪灯提示，在系统未设防状态下，打开任意门转向灯闪烁提示8次（提示过往车辆，保证人身安全）。所有门关好后,转向灯停止提示。

11.自动上锁功能:当车速超过5KM/H时，如果门锁未上锁，中控锁自动上锁，则4门同时上锁。防止乘客小孩在行车中误开车门产生危险。

12.停车开锁:车辆驶到终点关闭发动机后，如果车门处于上锁状态，则4门同时开锁，中控锁自动打开，方便上下车。

13.紧急刹车开锁：当车速骤降落差大于40Km/H时，如果车门处于上锁状态，则4门同时开锁。中控锁自动打开方便上下车和救援，同时警戒灯自动开关，闪灯8次。

14.震动静音防盗，防止扰民。

15.车体振动报警：警戒状态下车体受到碰触振动，原车喇叭报警，危险灯闪烁。

16.智能锁门设防：按遥控器上锁键或门把手锁车键，车门上锁原车喇叭叫一声提示，方向灯闪一下中控锁自动上锁，30秒之后进入防盗警戒状态，如果车门没关好，方向灯一直闪烁，警戒中有人触碰车身或打开车门或打开ACC，防盗开始报警

17.报警记忆:如果在警戒状态过程中曾经被触发报警过，当按原车遥控器开锁时，喇叭短鸣3声，此时应检查车辆是否有异常。

18.震动灵敏度设置。

我看了下，上面有些功能好像原车就有的……不管了……

下面开始安装。

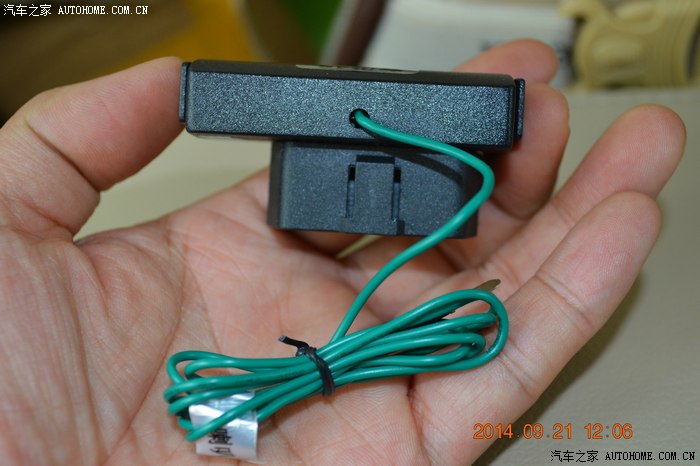

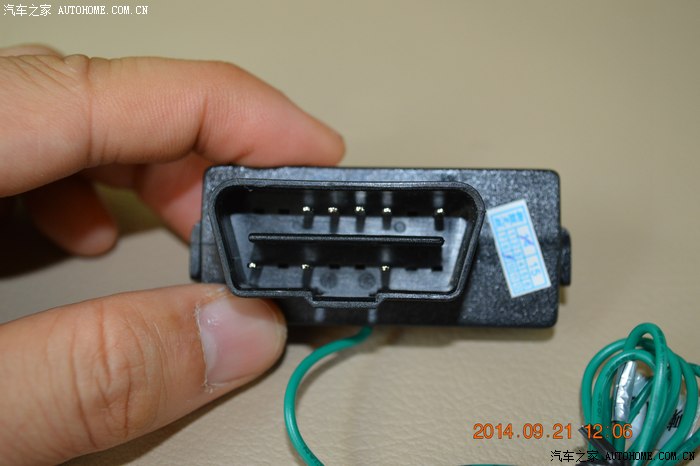

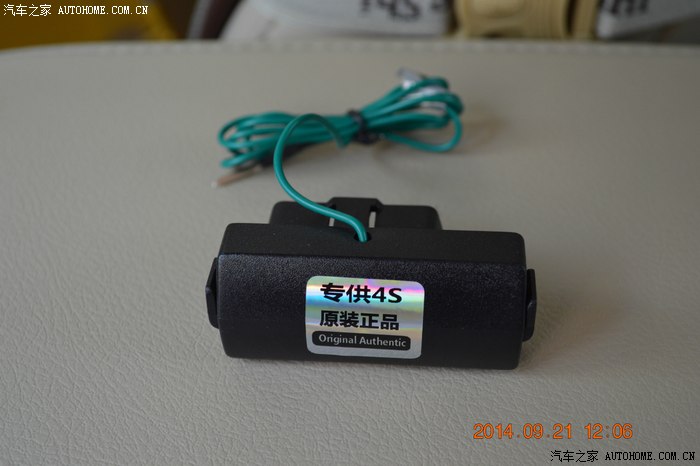

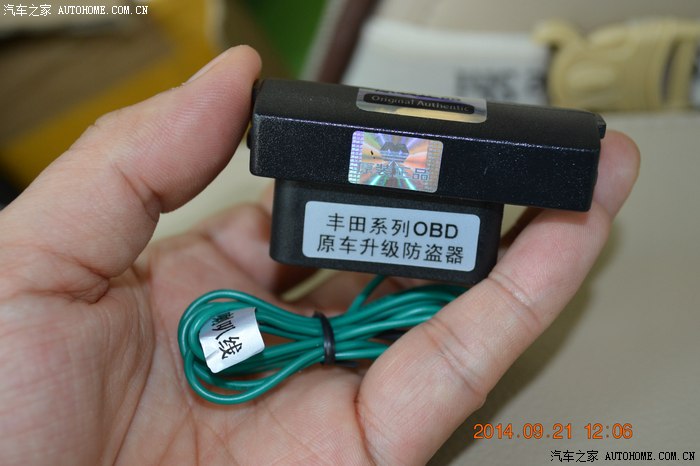

先来看看防盗器是外观……很小哦。

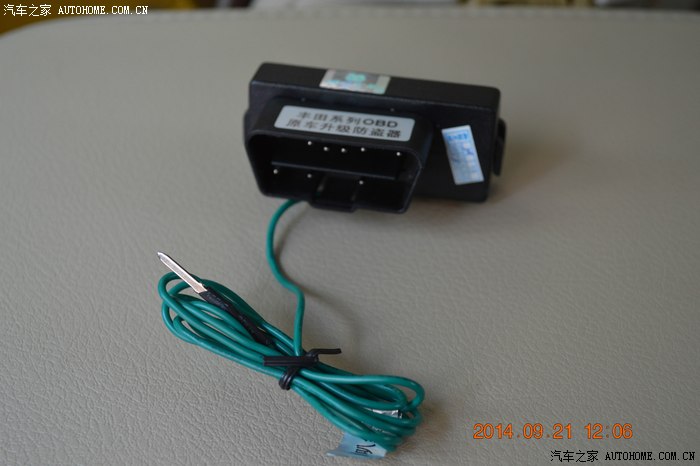

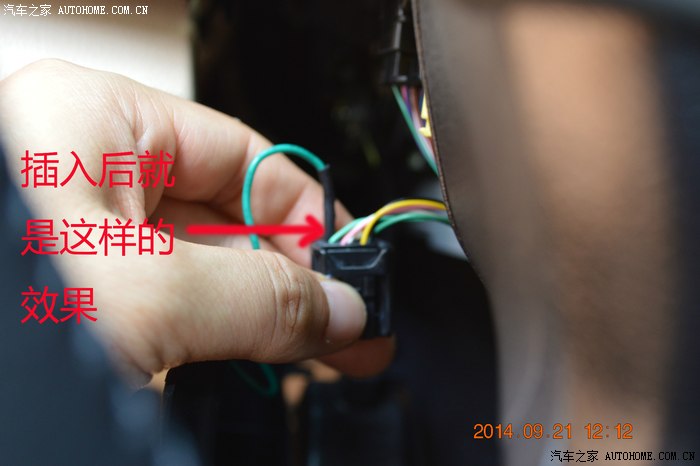

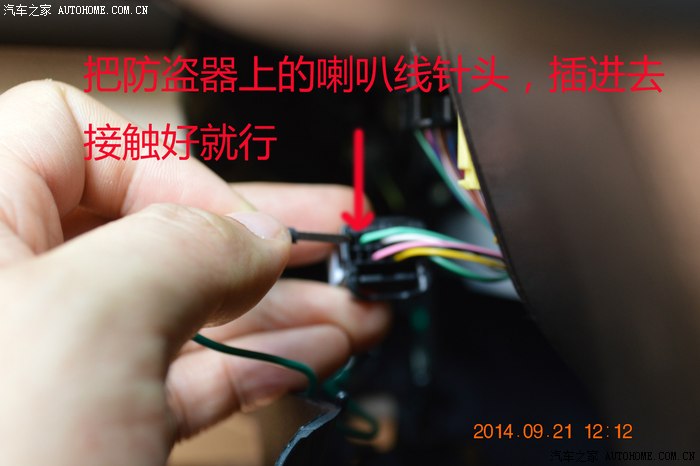

就是一个主机和一条线，那条线是接原车喇叭线的，不用破皮，线的尽头有个针形状的，主直接插入到原车喇叭线的插孔里……

要先找到喇叭线接好。

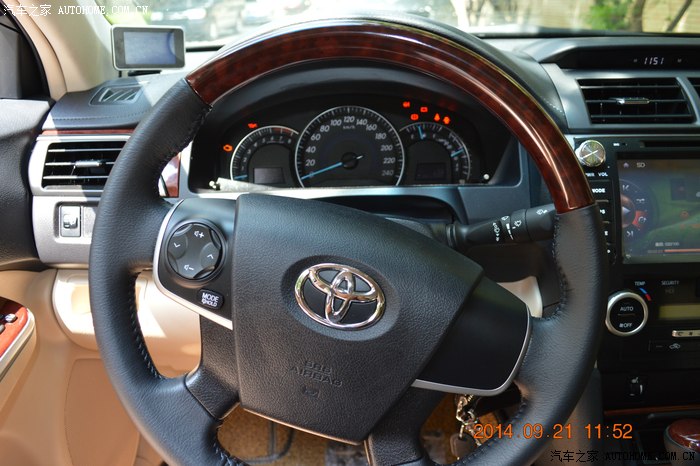

喇叭线在方向盘那，所以第一步是要把方向盘那个上下的盖子拆下。

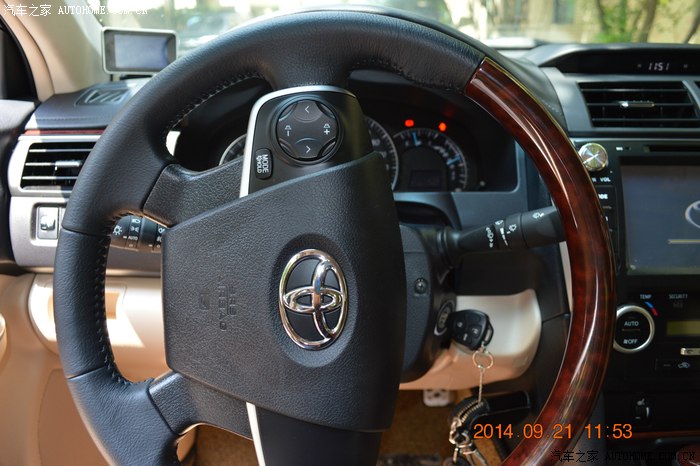

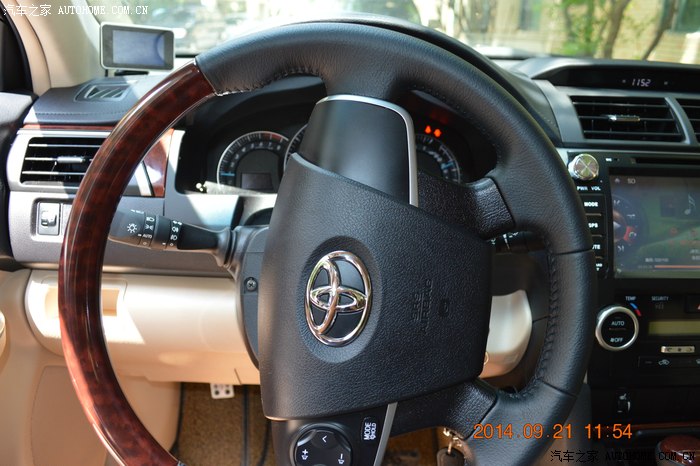

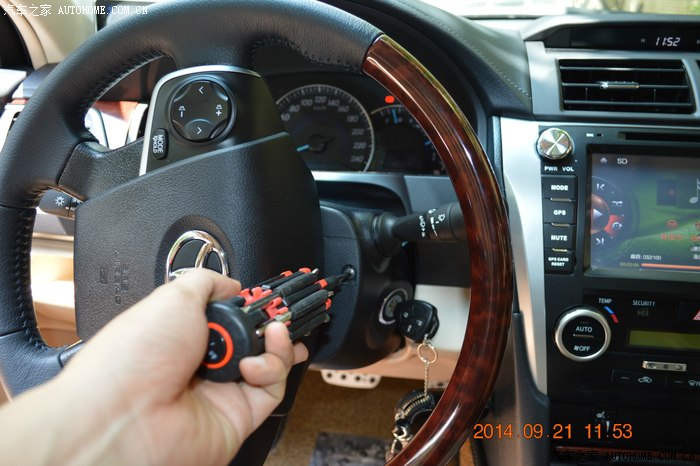

盖子是由两颗螺丝和一些卡扣固定的。螺丝在方向盘那里，先把车辆启动，把方向盘打尽，就会看到螺丝，拆掉，另一边也是。两颗螺丝拆下后，把方向盘回正，这时候就可以把车子熄火了。然后把方向盘上下盖子撬开了。可以借助一些塑料工具。

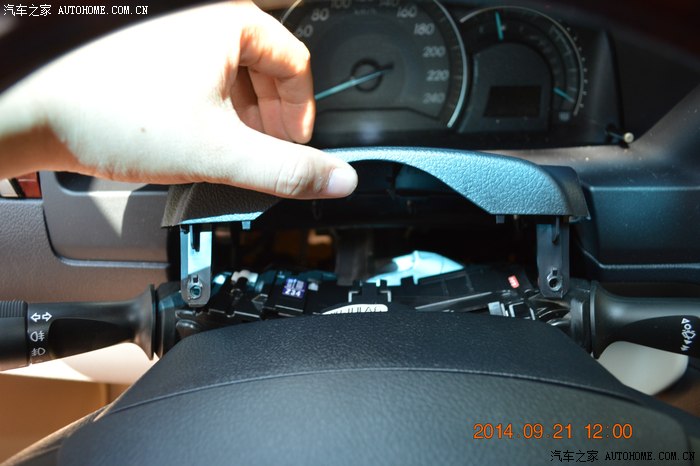

看到没，拆下螺丝后，盖子就是靠那些卡位，上下卡住的。

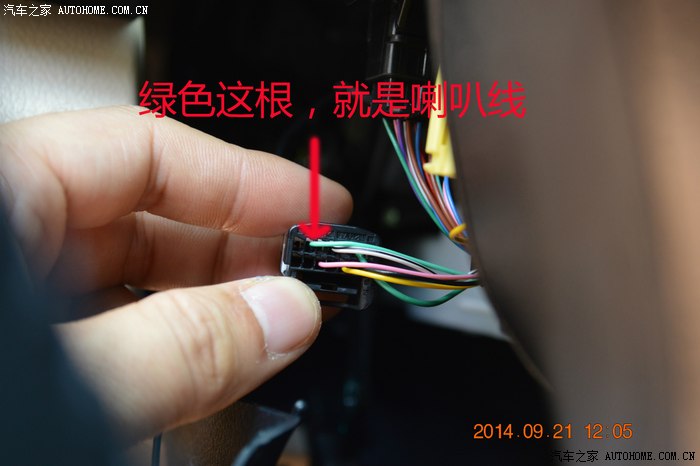

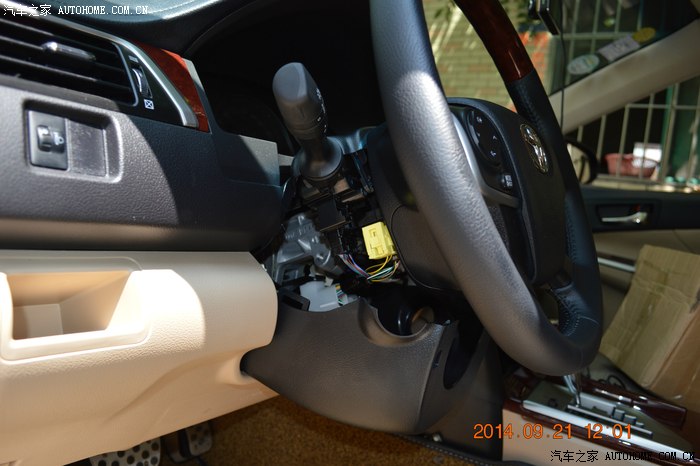

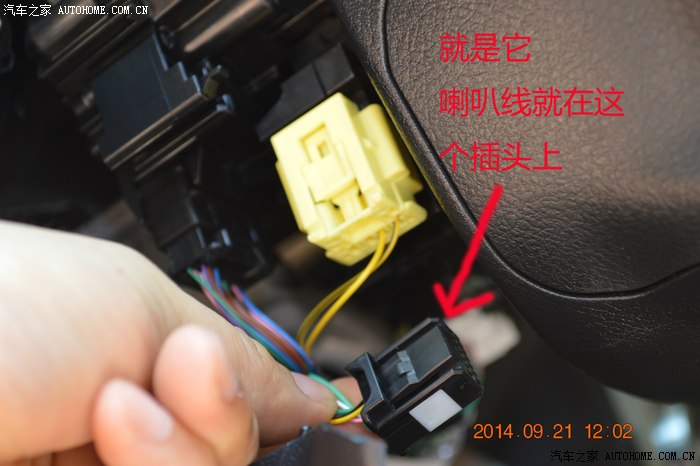

上下盖子拆开了……露出了方向盘里面的线。上图黄色的那个插头是安全气囊的，不要动，后面的那个黑色的才是我们要找的喇叭线所在的插头。

上图文字打错了，应该是安全气囊……在黄色插头后面是喇叭线所在的插头，用手一按夹住就可以拔出来。

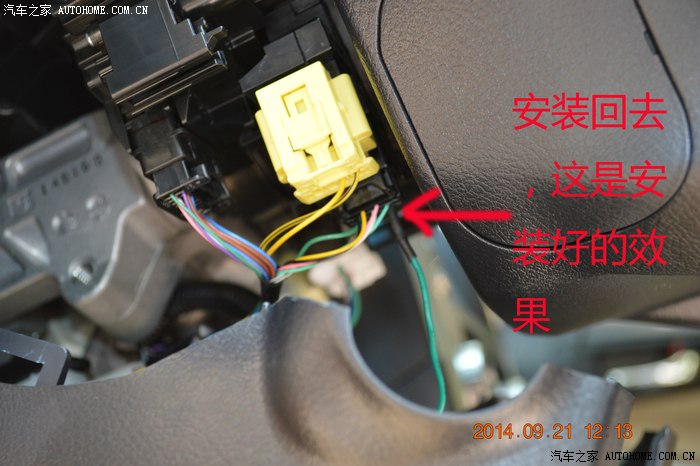

喇叭线接好后，把防盗器的主机通过方向盘里面往下线穿，因为ODB接口在下面，把主机引到下面后，就可以把方向盘的盖子原路安装回去。

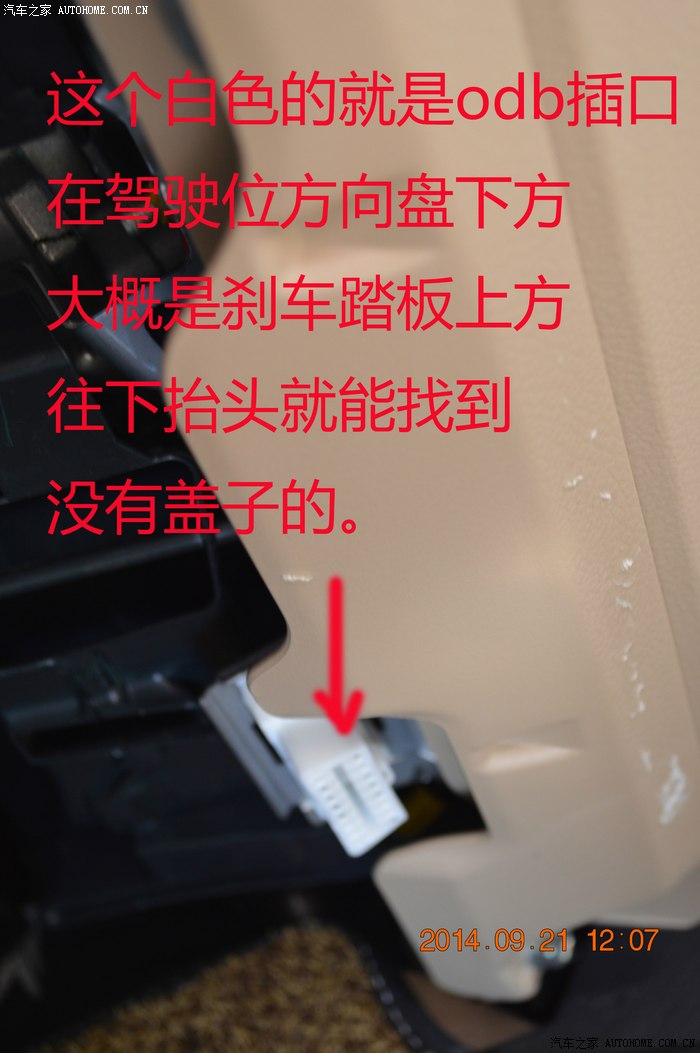

接好喇叭线后，就是安装主机，主机是通过原车ODB接口连接的，直接插入就可以……

又发现一个错别字……。唉，大家能看明白就行……

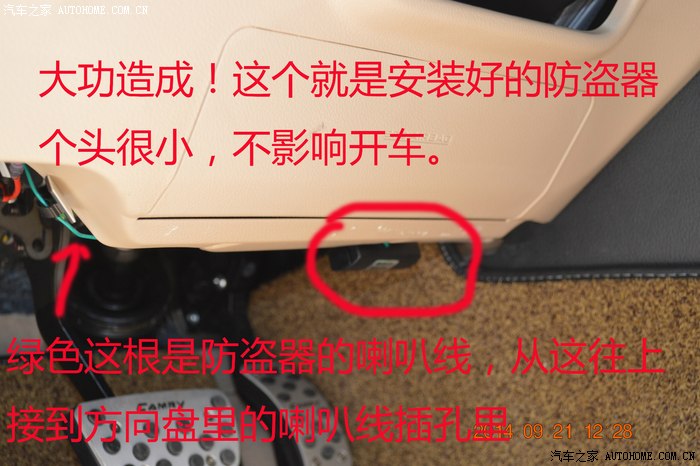

大功告成！！~

谢谢围观！~
