奇瑞QQ308加装导航一体机

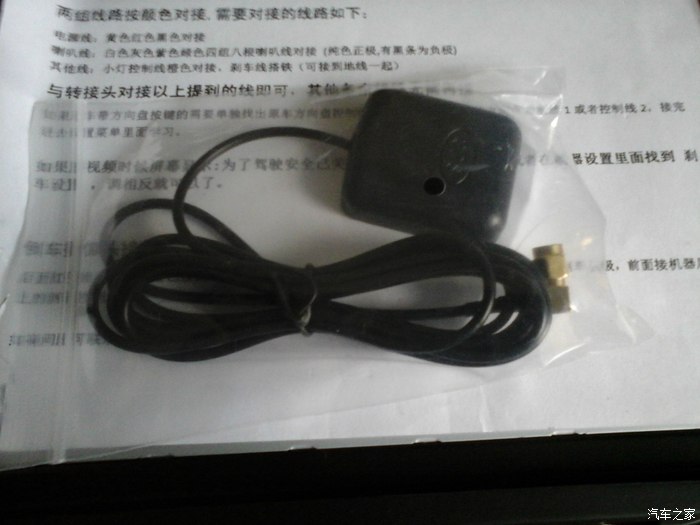

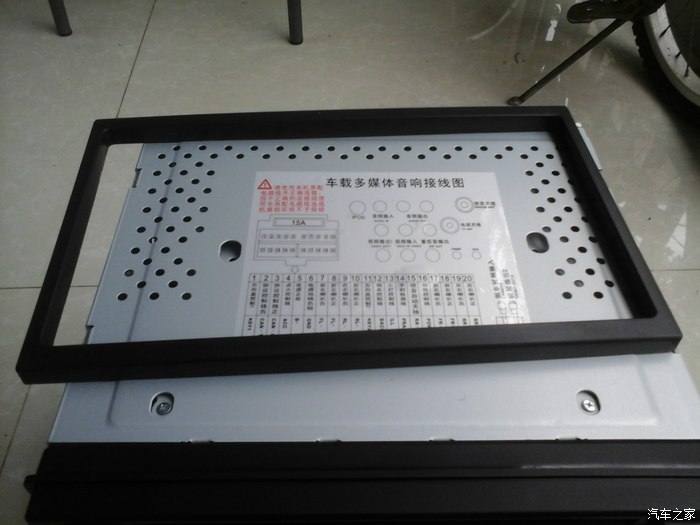

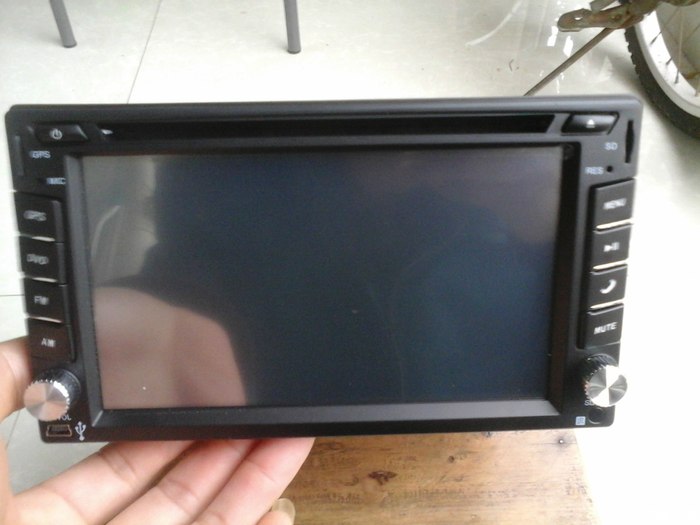

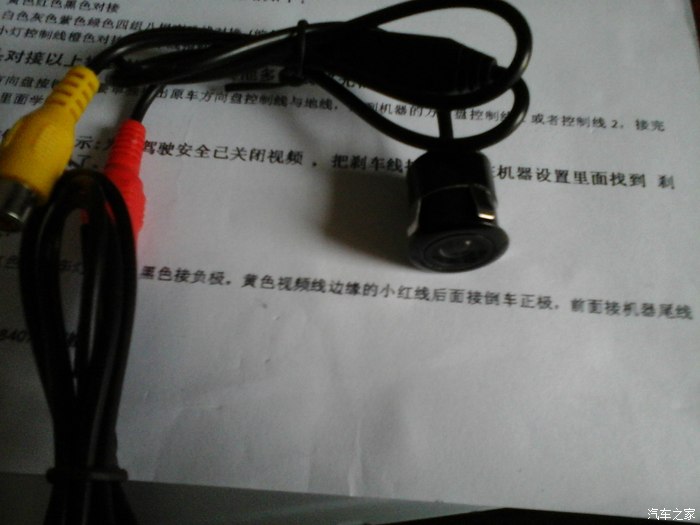

1：前段时间本来说把车子买了，不过一直没有卖掉，最近CD机又不能AUX输入想听点音乐 都很困难，一直想加装个一体机，网上很多都是嗮结果，过程基本上可以忽视，最后经不住图片的诱惑还是在淘宝网上买了一个，反正当时想的就是死就死吧，反正是烂车一枚，废话不多说往下看图说话，下面是一体机+后视

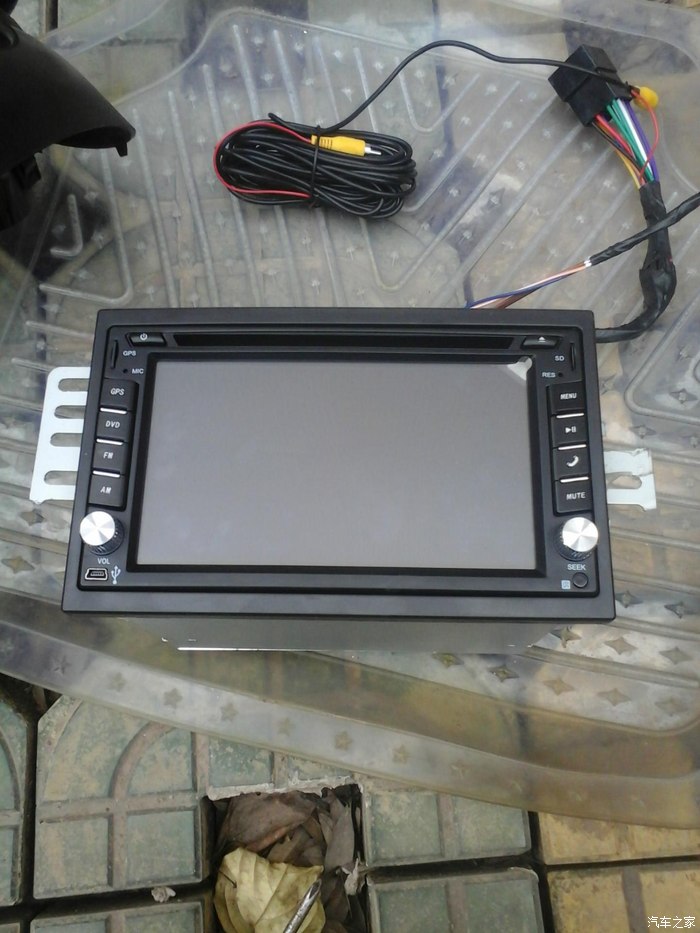

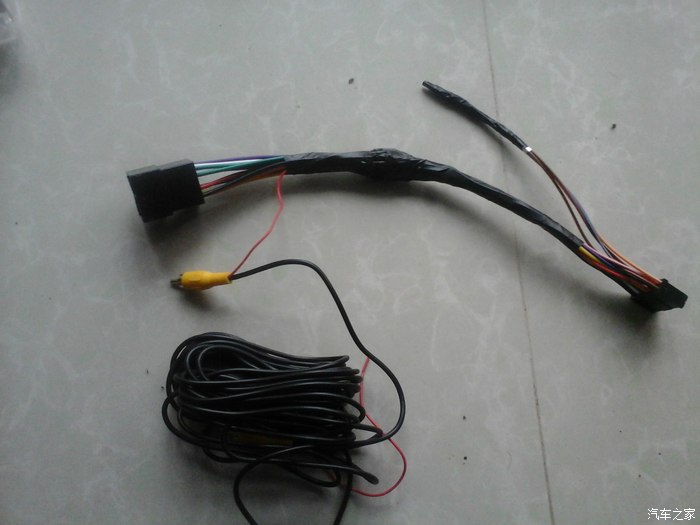

下面是对接好之后的线束，当时拿到的时候脑子一片空白，NM那么多线怎么接啊，冷静下来看了说明书才发现这其实很简单，两线束按颜色对接，多余的线束不用管它，下面是对接好的线束外加后视线:     2：拆仪表台面罩，这一步就不多说，如果你连这步都搞不好的话我建议你最好是不好动改装的念头，拆空调开关，CD机及安装座

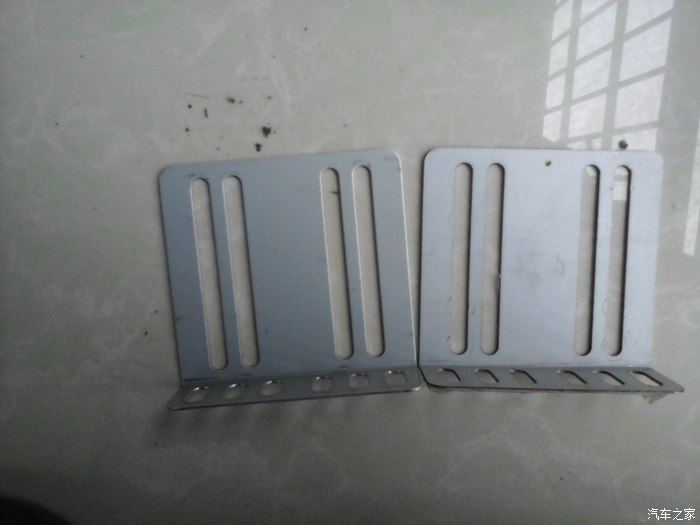

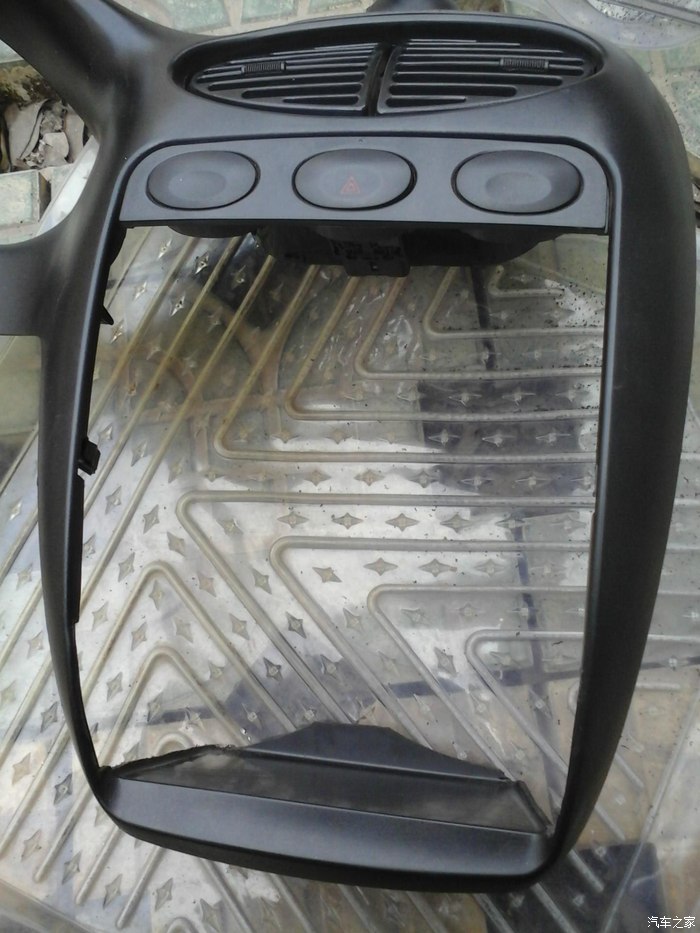

3：锯掉储物盒，成型后的样子见下图：将一体机套入面罩内确定一体机安装座的位置，挡住插孔的安装座要锯掉

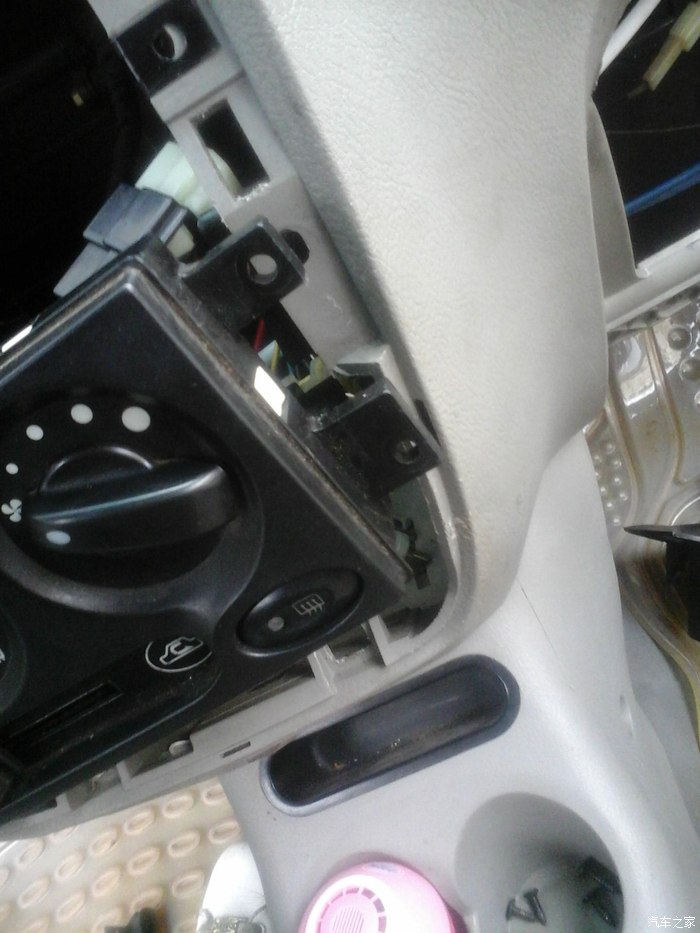

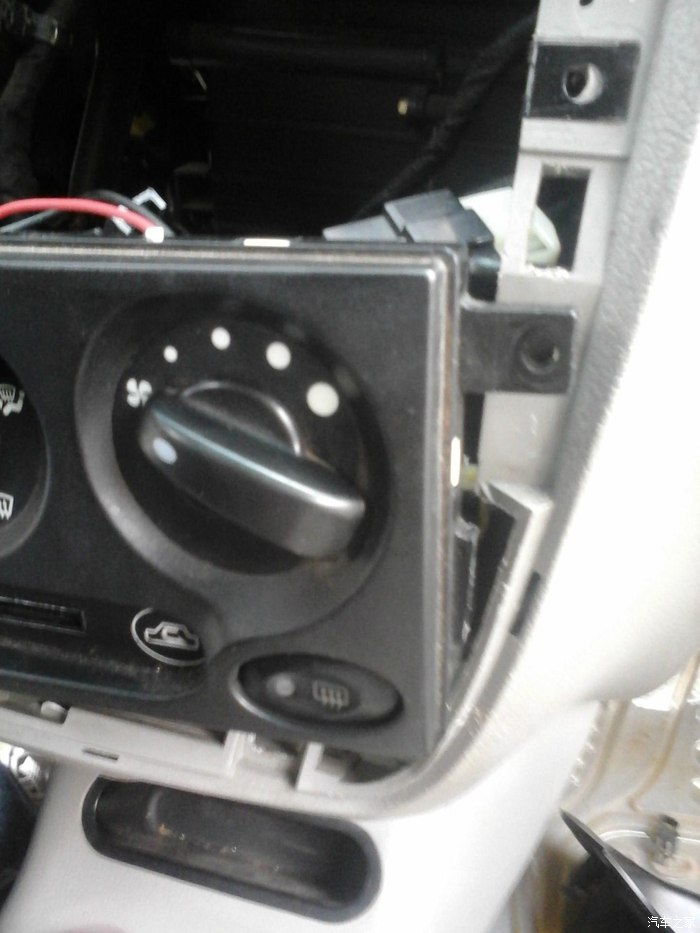

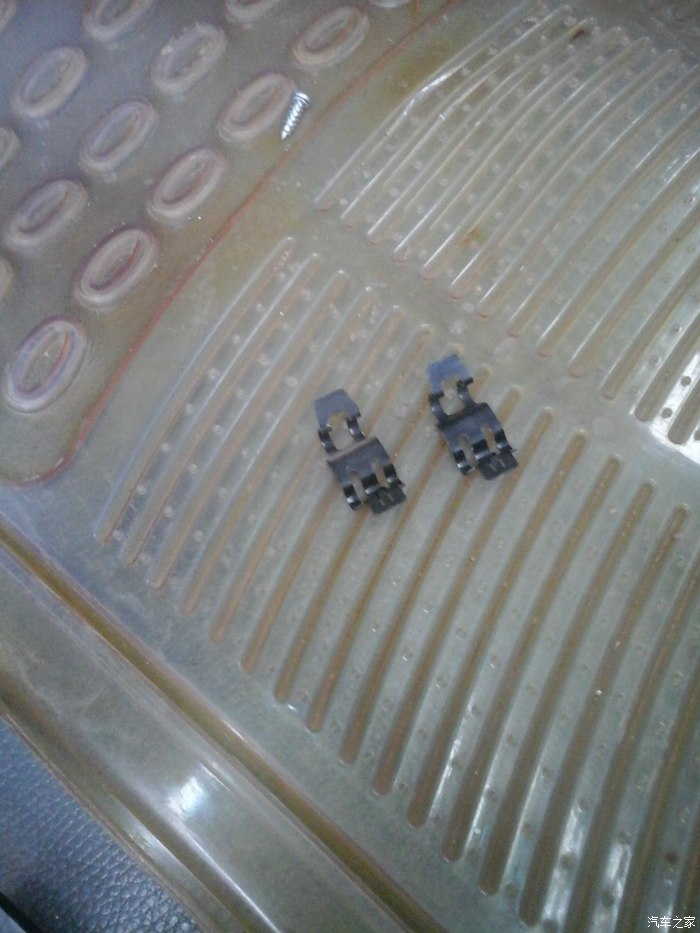

4：拔掉空调开关三条钢线的卡子及钢线，并将钢线从中间位置穿过，并将空调开关往下移

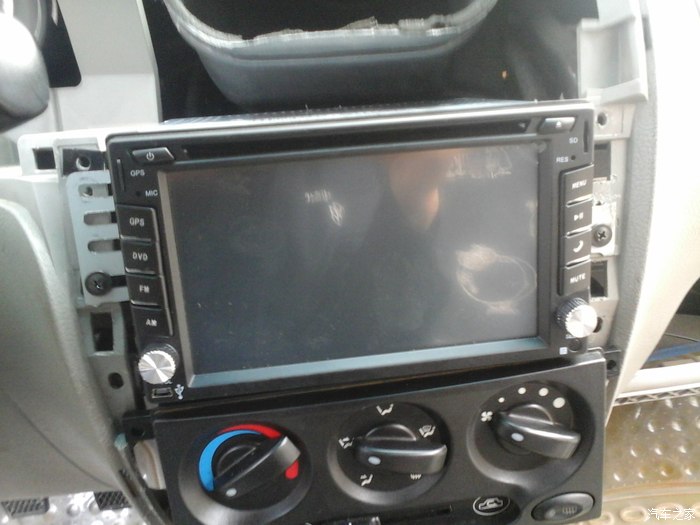

5：安装一体机，空调开关。空调开关下面一排的支座要锯掉，前后对照，请看下图


6：调试一体机的位置，左右前后，这儿需要花点时间，要有耐心，请注意空调安装座的位置

7：调试完成插上主机背后的各种线束，及其空调开关钢线，

8：装上面罩
9：后视安装，时间不够，下周末再继续作业

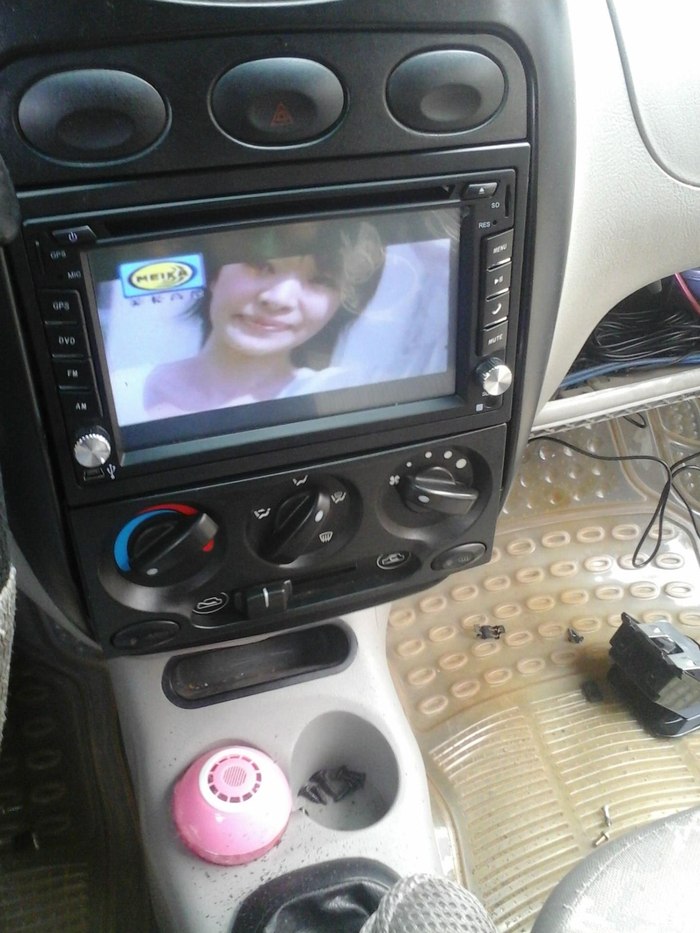

10：说说效果，说实话，装出来的效果超出我的意料，很完美，两天来，感觉还是不错，不过感觉空调开关受到了影响，看来要剪短空调线
