【小新折腾】307换装RD4 中文C屏，空调旋钮，方向盘蓝牙耳机

续去年发布了自己处女贴后，一直没有在发帖，上次精华帖http://club.autohome.com.cn/bbs/thread-c-99-15466999-1.html，买了RD4，C屏有一段时间但是一直纠结于仪表盘的拆装的问题，就一直放在地下室里，本周双休，闲来无事，在论坛上在看帖子，折腾之心又起，查了一些车友折腾的帖子，基本了解了仪表盘的拆装方法，于是下楼折腾，一切顺利，一个小时搞定，心里那个滋啊，

1，准备材料

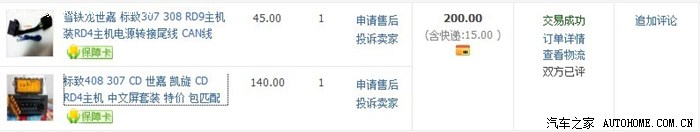

为什么要装RD4，主要想装音响手柄，当时在淘宝上想买音响手柄，人家一句话，RD9不能用 ，心里就拔凉了，想今后一定换个RD4，某晚，闲来无事在淘宝上看到一个RD4不贵，老板也很热情，以200元买了RD4，C屏，转接线，天线转接线，三天后受到，当时就开始折腾，但是有两个跟CAN线接在A屏后那里就需要破线，所以还是选择接在仪表盘那里

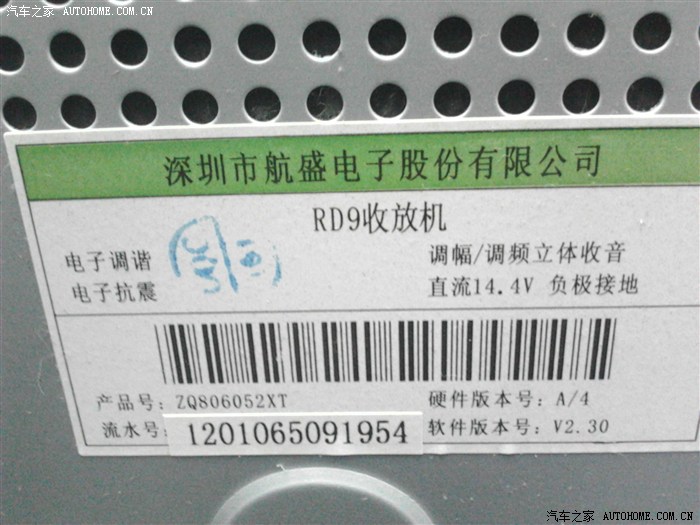

这是之前RD9  因为带miniusb 都叫 RD10

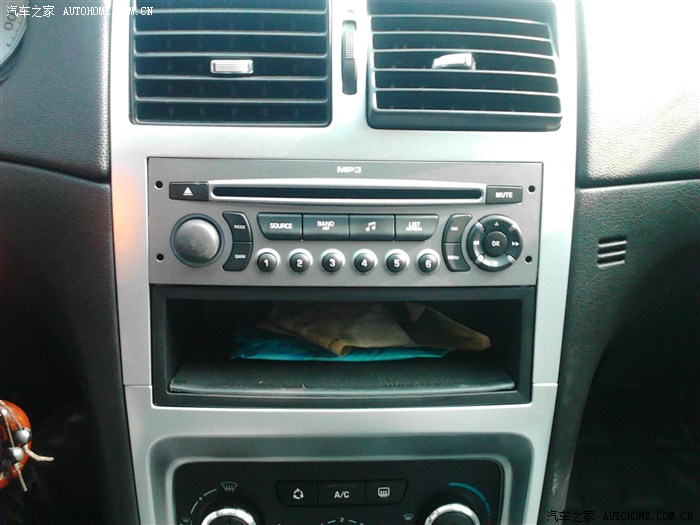

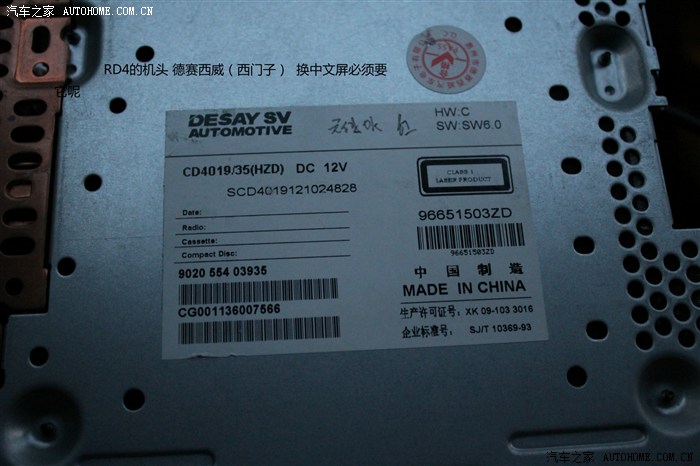

RD4  西门子的

安装之前你要考虑好你的安装方案，如不拆仪表盘，可以直接插入7#,9#段子的线中，方法有二 ，1，破线这个都懂

改造线段 看看能不能插入，我没有实验 应该也可以的

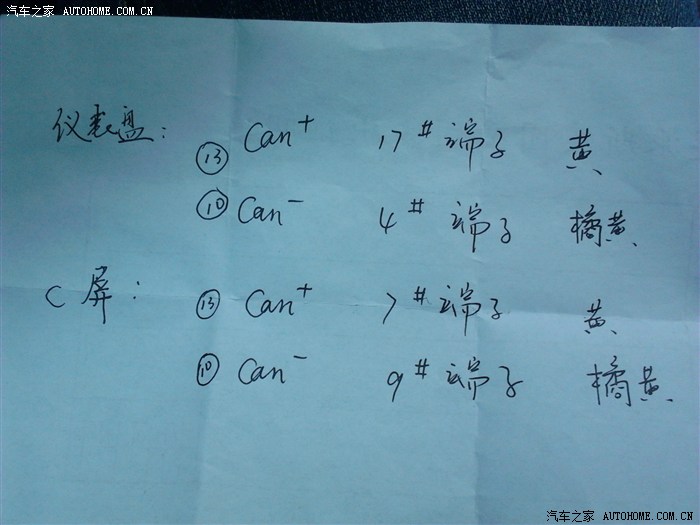

连接方案：1.仪表盘：通讯系统有预留端子 can+ 17#端子

（拆仪表一定要注意别野蛮操作） can- 4#端子

2.C屏：需要在原车线路上接线 can+ 7#端子

can- 9#端子

注意不知道那是can+与can- 可以查看转换线端 13#对应的是can+  10#对应的是can-

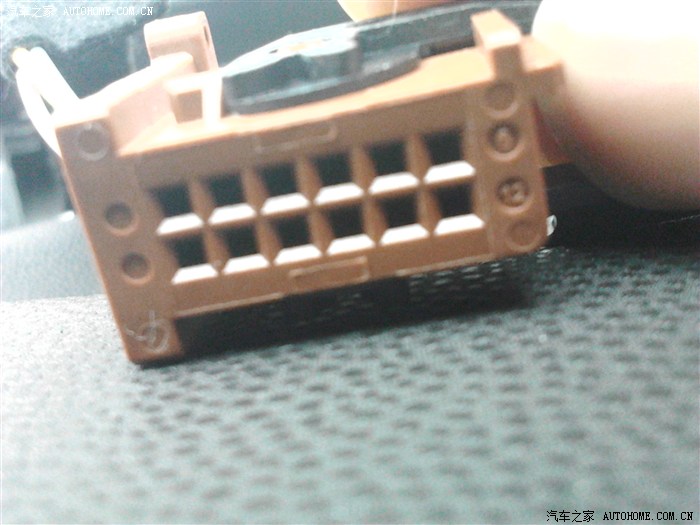

看这个图 就是一个空里再插入一个

2，动手安装

1）拆CD 有专用工具 ，我没有 但是这个没事，有的用牙签 ，偶用的是四个钉子，哈哈，插入，忘了 先把储物盒拿出来 ，手指抠两边很容易出来的，然后手从下面伸进去，和容易拖出来的，这个网上都有介绍

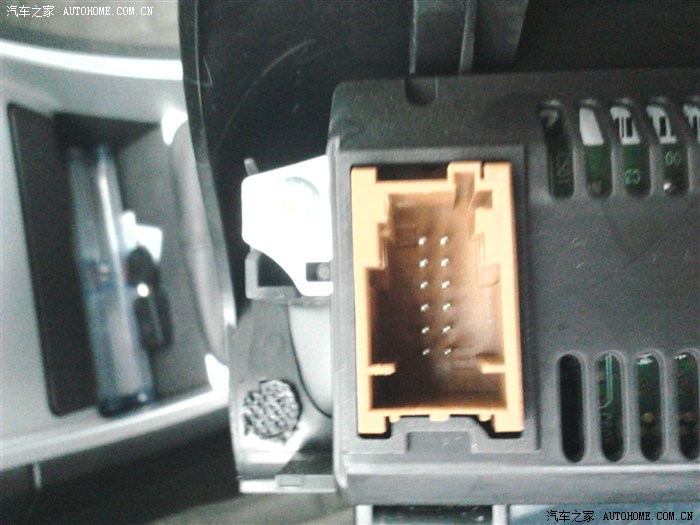

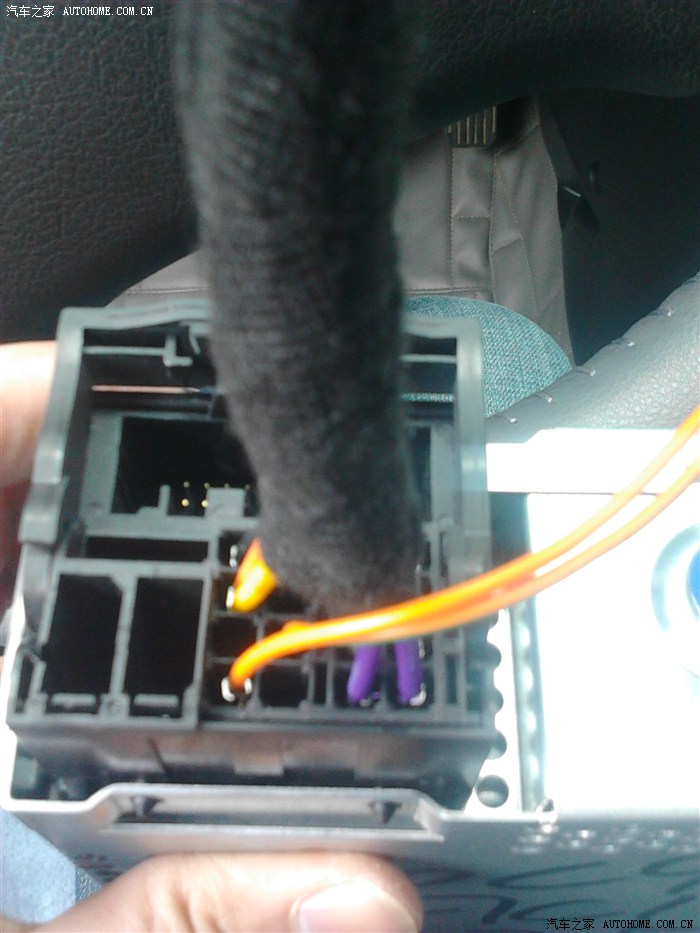

PS：这两个接口不一样的，不用怕接错，能插上就是对的

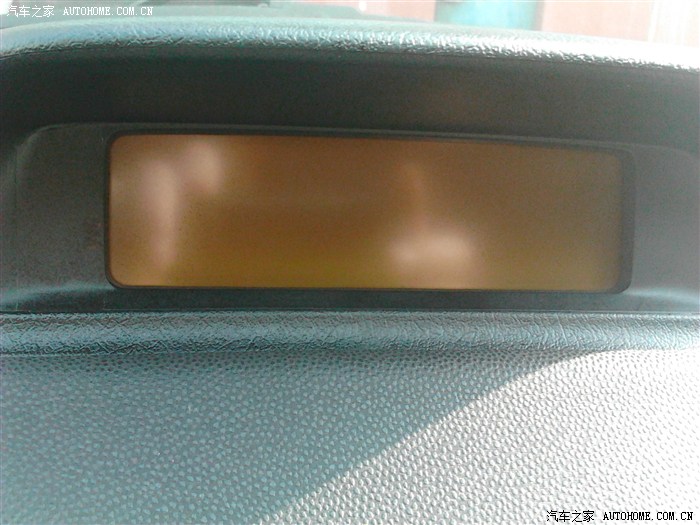

2）拆A屏  这个更简单 ，直接往上一掀就出来了 ，哈哈 ，慢用力 有些紧，别碰到玻璃了 啊


这个用手指闲着那个卡片，很容易拉出来的

3）拆仪表盘 ，哈哈 这个自己一直在忙活了 没有照照片

方法告知：我用的两个螺丝刀 细的那种 插入仪表盘的两个空中，插入要深 ，哈哈这个很关键，看下图你就知道了 是这两个卡扣卡着呢，然后找两张卡片 ，银行卡 什么卡都行，沿下面插入，然后往上掀，这样仪表盘就出来了，只要你的螺丝刀插得深，都不会弄破的

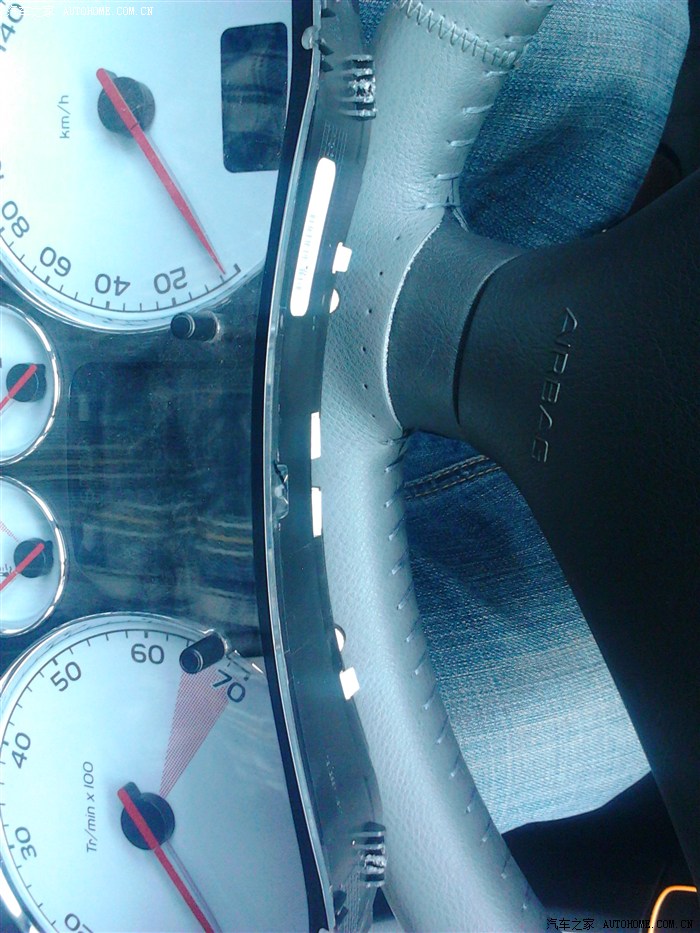

仪表盘上的卡扣

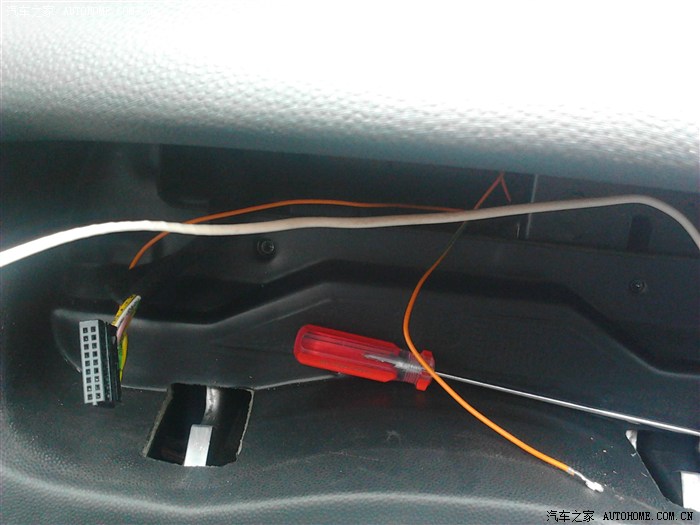

找根铁丝从仪表盘这里从上伸到下面，然后勾住can线慢慢拉上来就好了

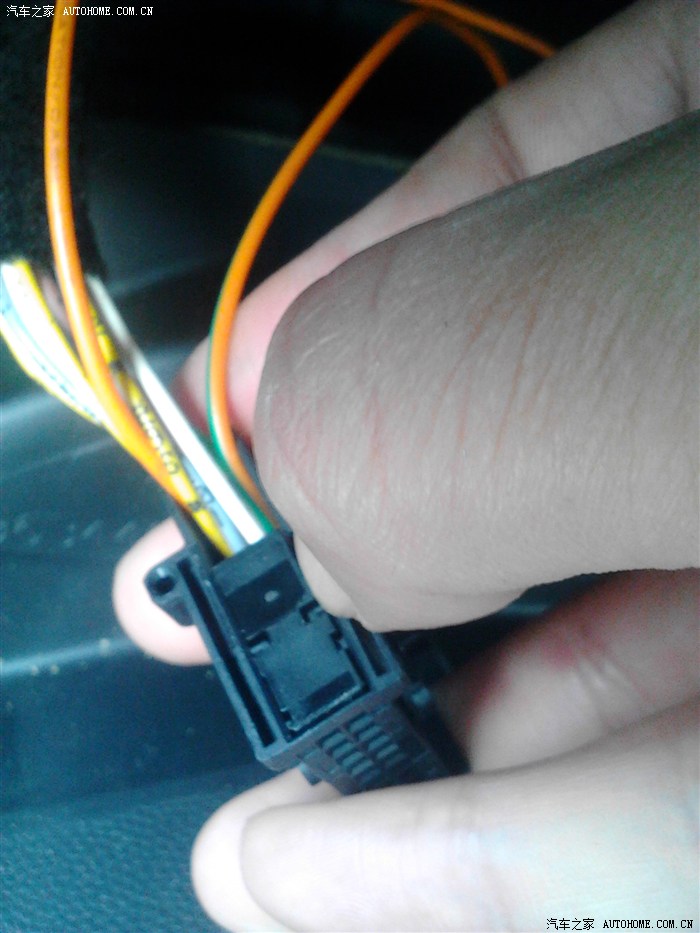

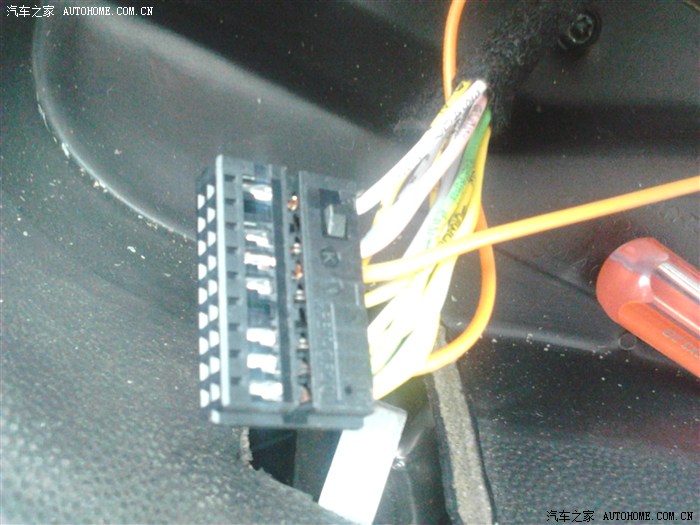

两根黄线接入 17#与4#  （ can+ 17#端子 can- 4#端子）千万别错了啊，不知道后果的

很容易插入的，但是想拔出来很难，我中间出了一个小差错哦，费了很大劲才拔出来，哈哈

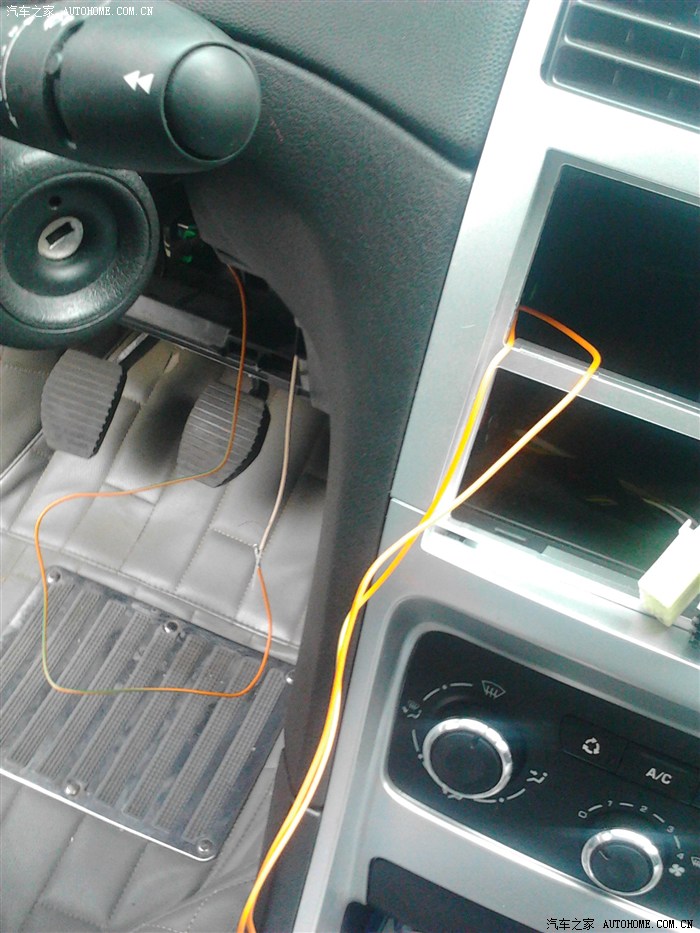

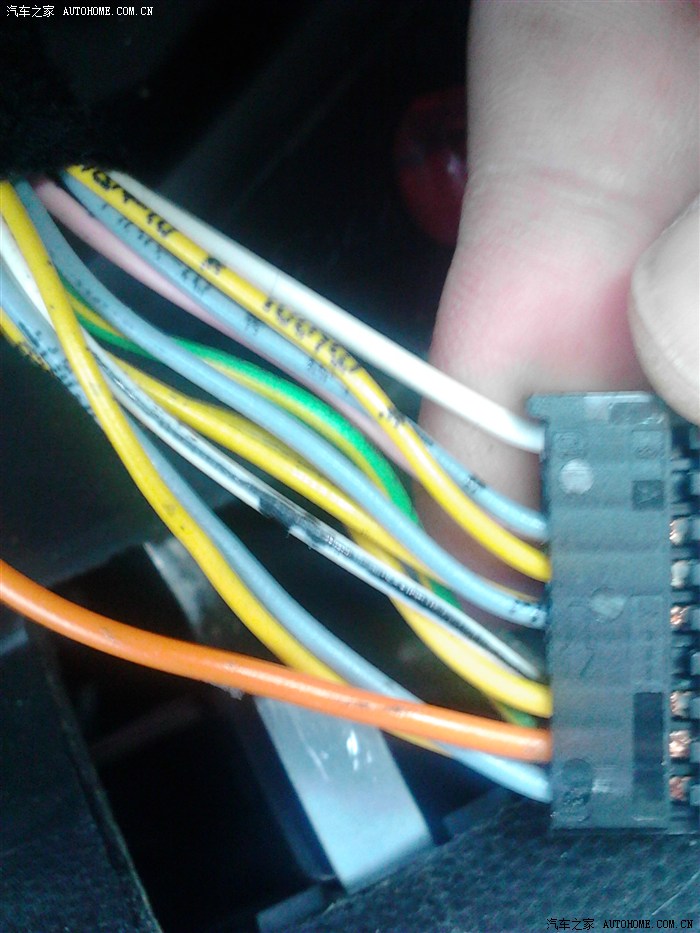

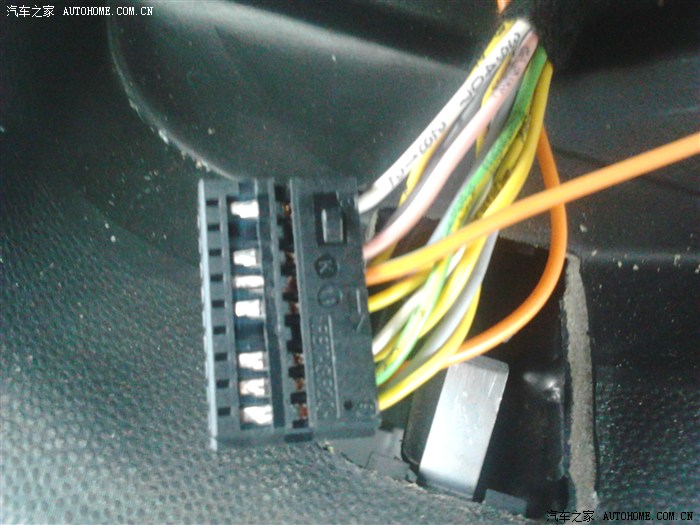

仔细看看大概位置

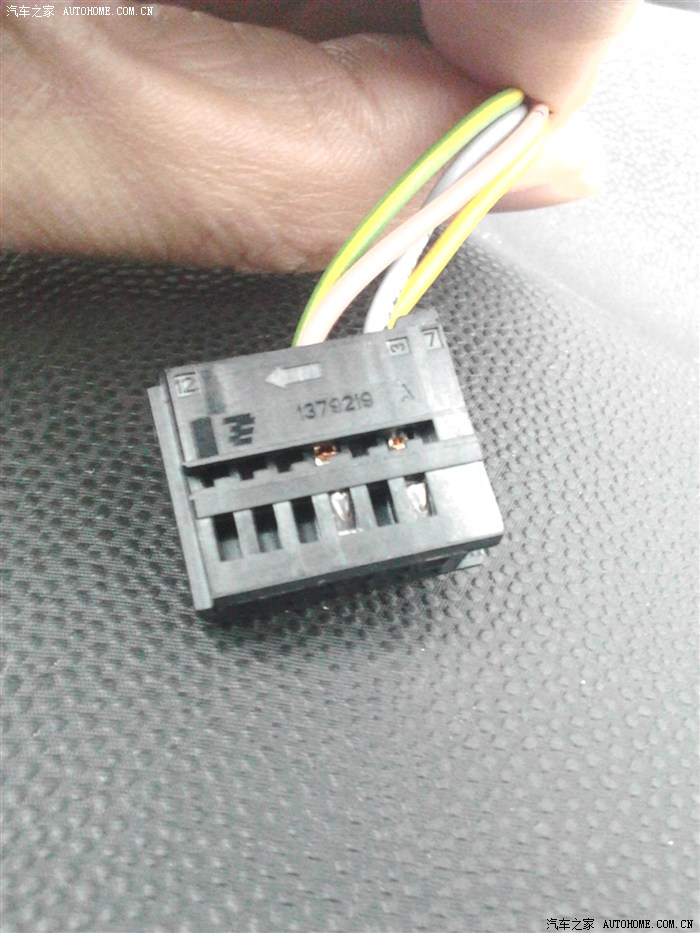

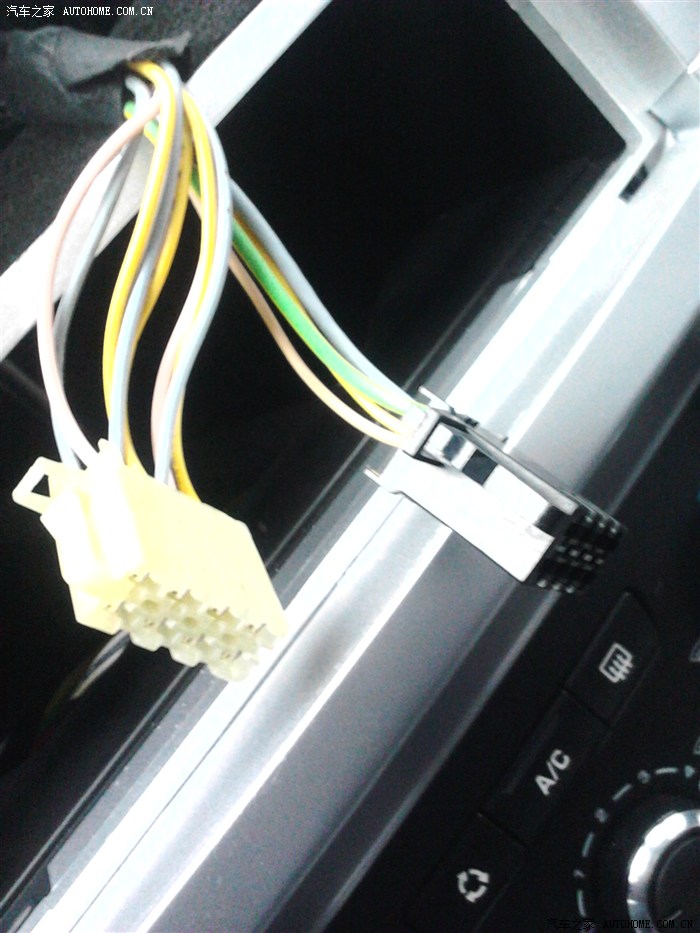

这是转接线段

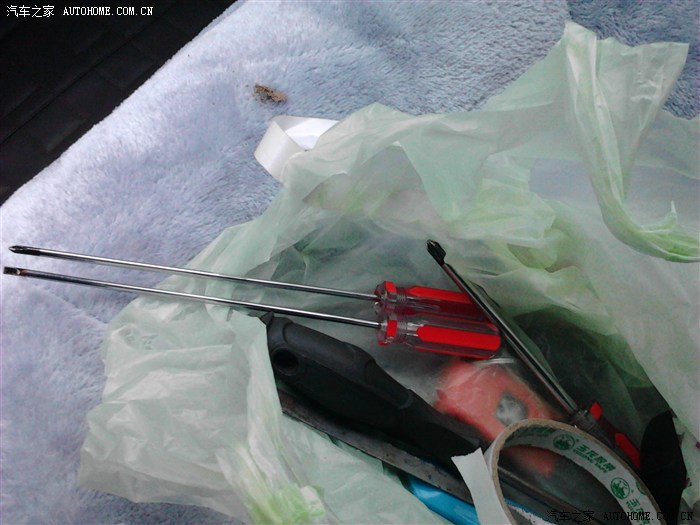

工具 哈哈，没有一样专用工具 全部搞定了


接好的样子

然后全部归位

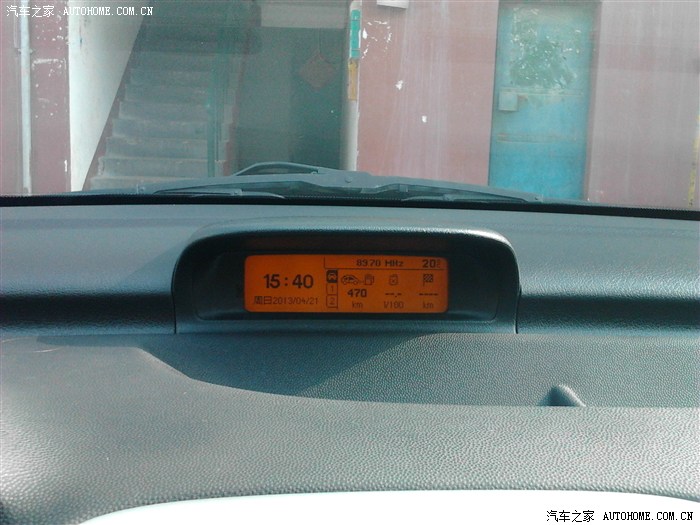

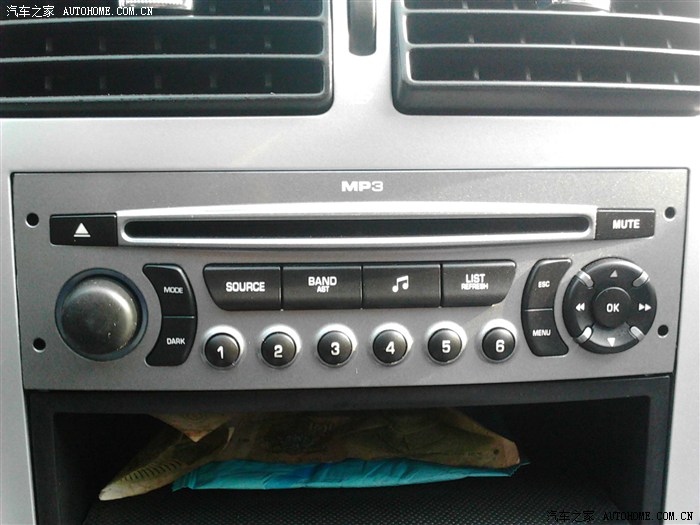

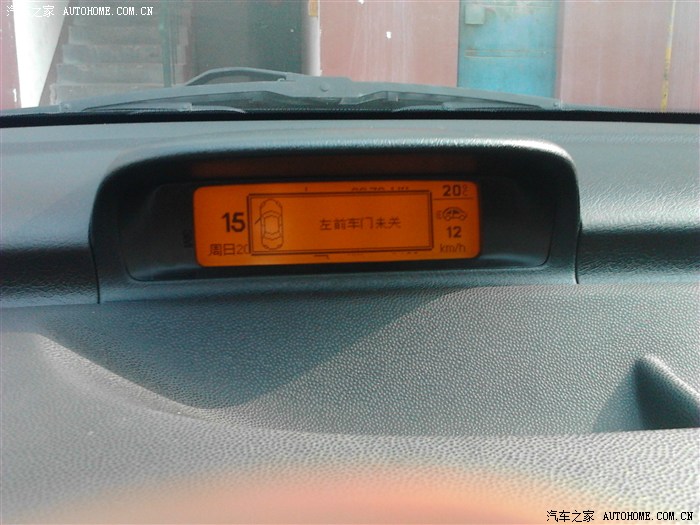

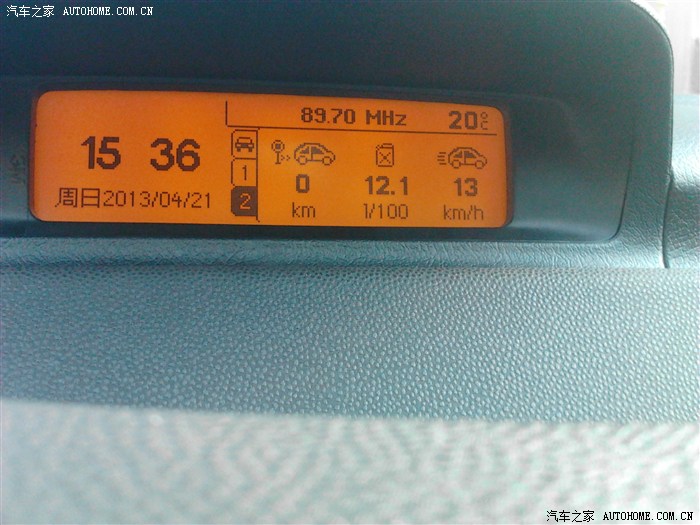

看看整体效果

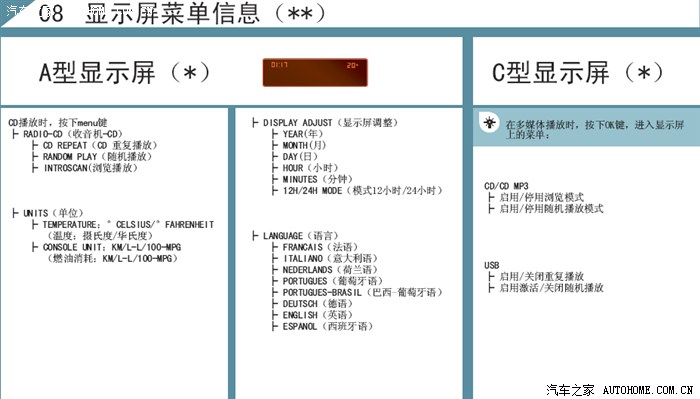

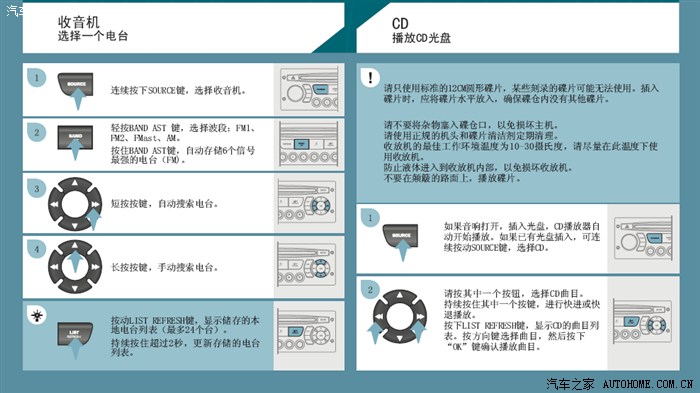

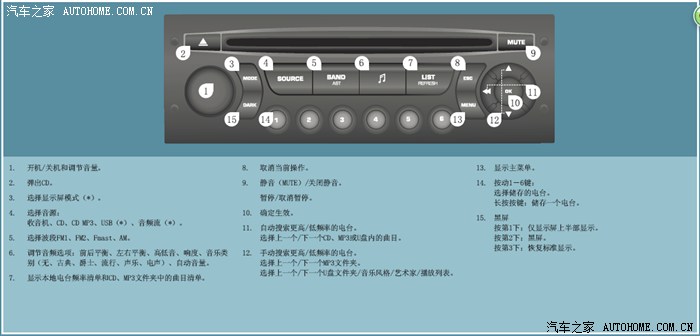

关于RD4的部分使用说明

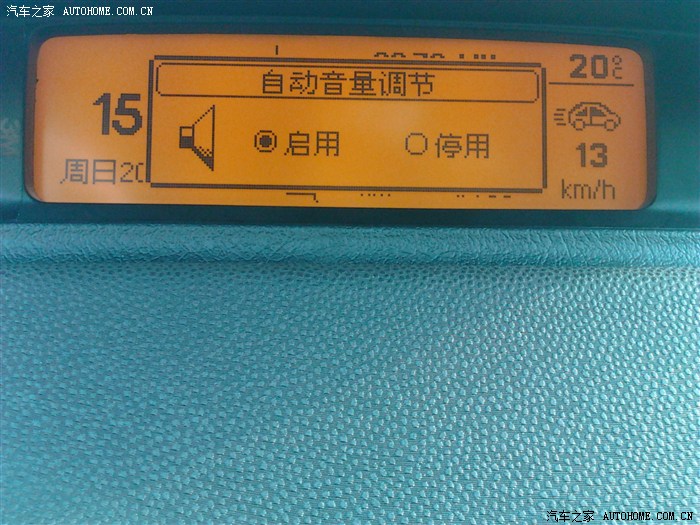

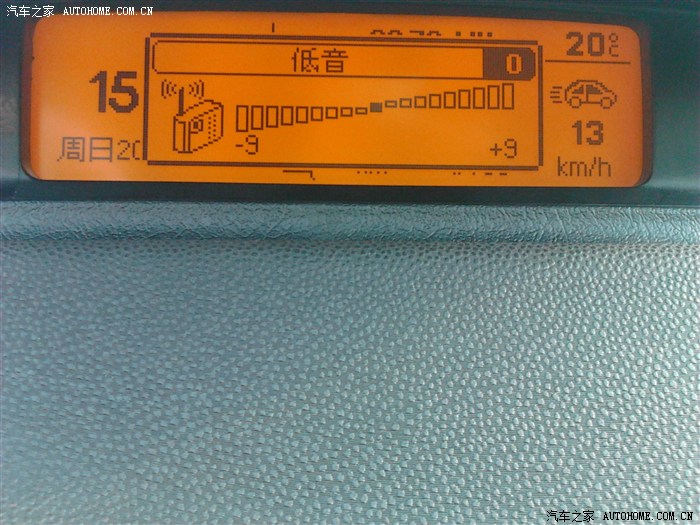

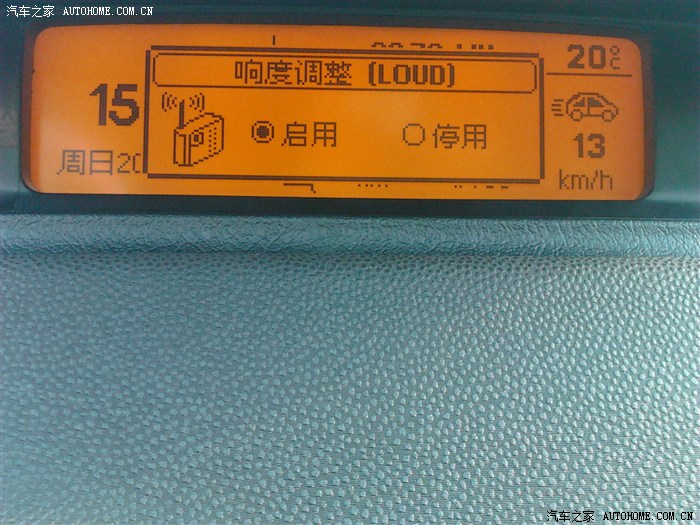

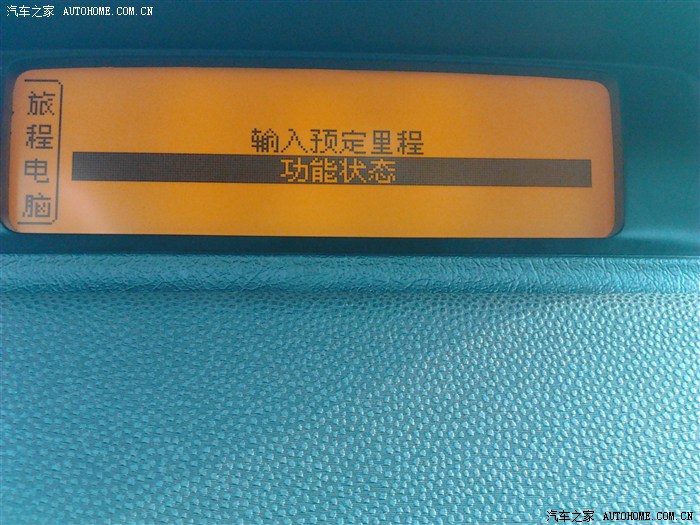

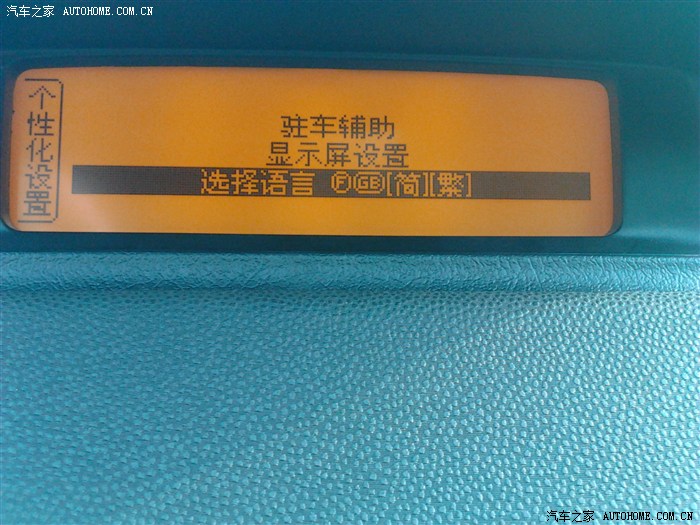

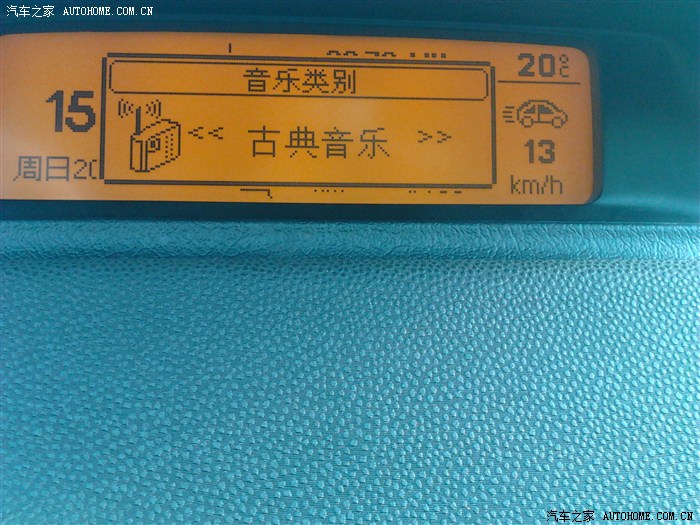

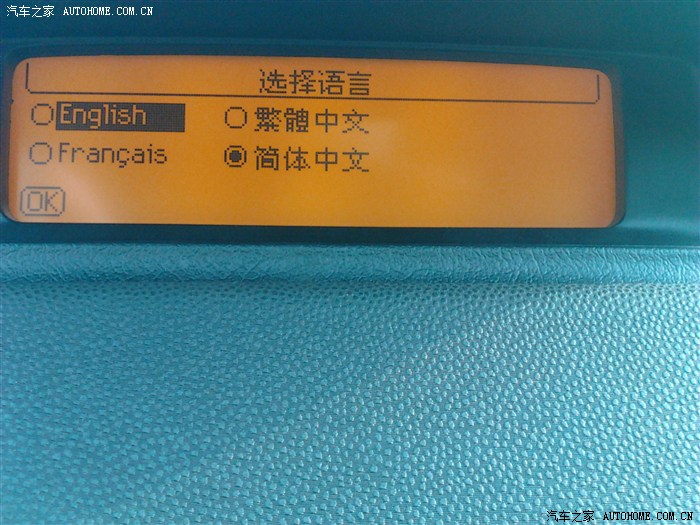

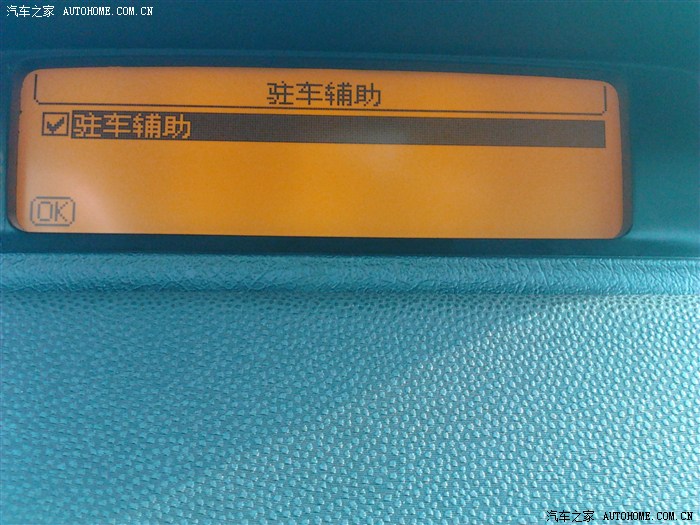

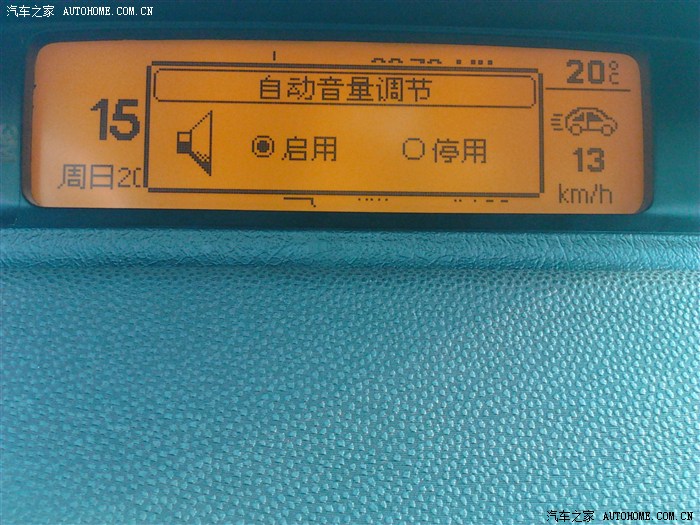

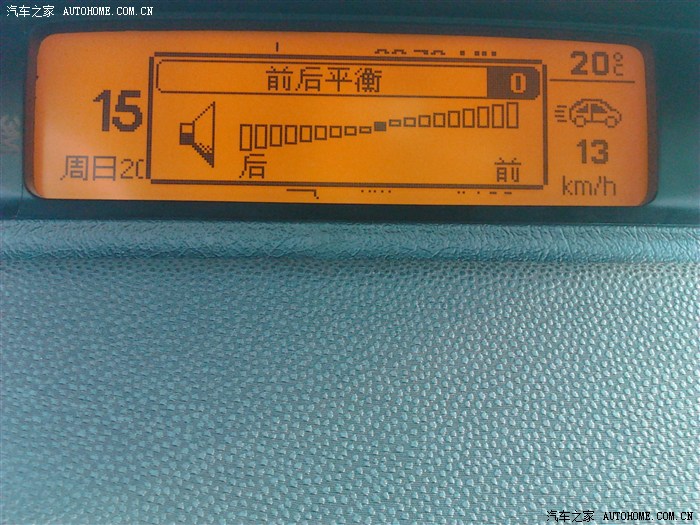

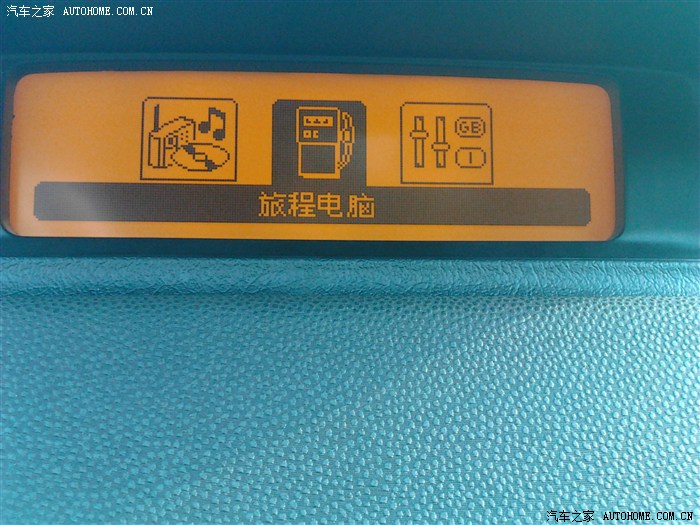

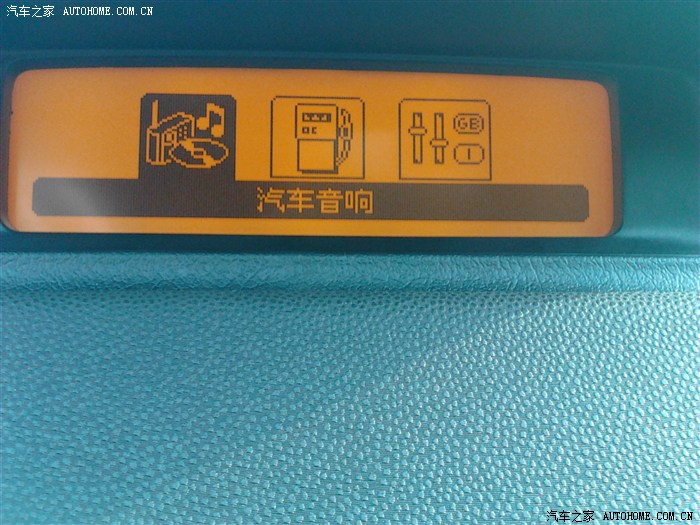

看看中文屏的各个功能
































原车三个空呢 ？ 你看不到吧 ，知道怎么处理了 哈哈 3M绝缘胶带贴之，哈哈

换c屏，RD4作业完毕，稍后后安装 音响手柄和标雪P3079的导航 这样就可以解决 这个RD4没有 蓝牙 USB的问题，希望车友继续关注

 *****************************************************************分割线*************************************************

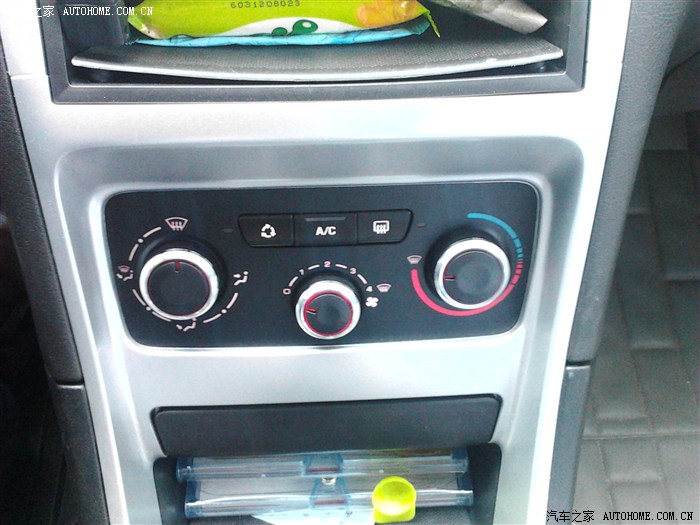

更换空调旋钮 ，这个一共才35元，但是看上去不是提高一个档次啊，以前的可以直接用钳子拔下来就好了，注意端面有一面是平的 不好拔可以向平的这面倾斜一下 ，就很容易出来了拔下来 卡上就行 了 这个很简单的

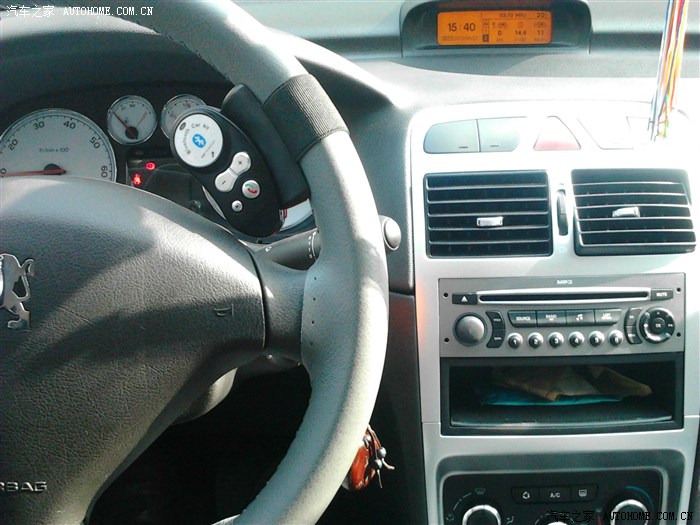

**************************************************************分割线******************************************************方向盘蓝牙耳机，很方便接听

先到此结束 青岛的朋友可以,我们一起折腾：
