09款GL2.0老狮改装之7-加装USB充电+杂物箱灯+脚窝灯+烟缸灯
改完前面这些，开始觉得有必要装个USB充电器，还有烟灰缸给装灯，还有看到有狮友给车加装脚窝灯，在想了以后，这些可以一起来搞定，于是就开始研究这么弄了！
首先，准备电线，还是0.5平方的，5米左右吧
首先，准备电线，还是0.5平方的，5米左右吧

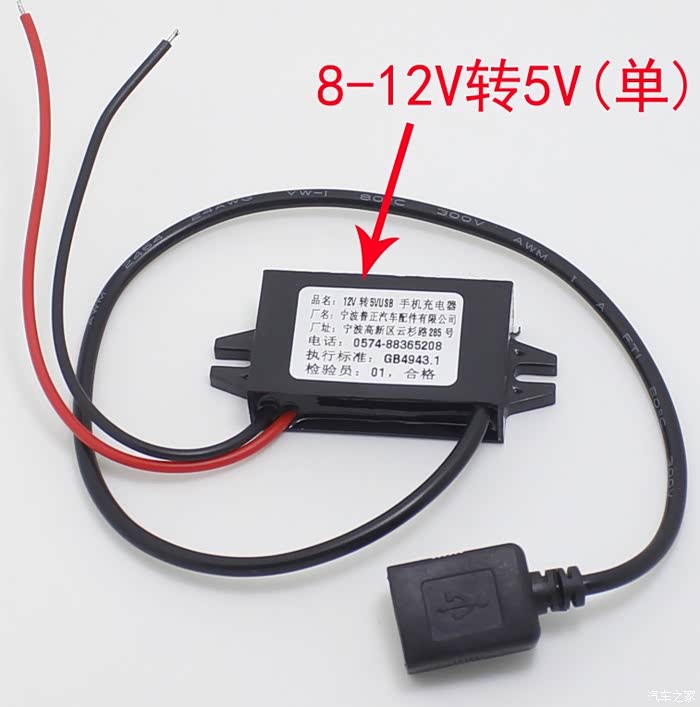

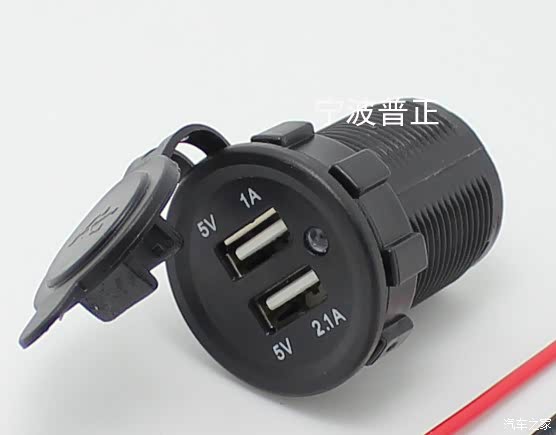

这样的USB插座一个
这个我是该扶手箱USB从点电源的，原先扶手箱USB充电是插在点烟器上的，点烟器盖子就一直没合上过

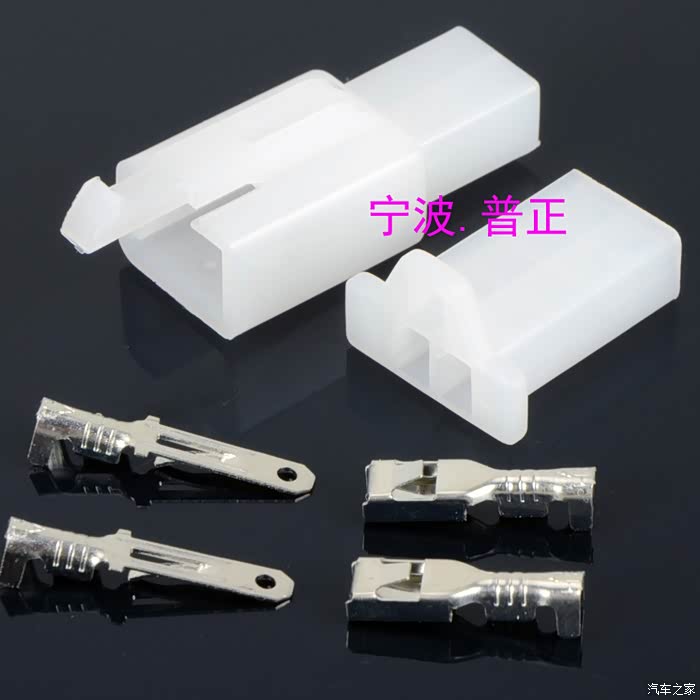

这样的接插件，这个多弄写好了，我的改装都是用接插件来做的，主要是为了以后复原方便，直接把接插头拔了就是

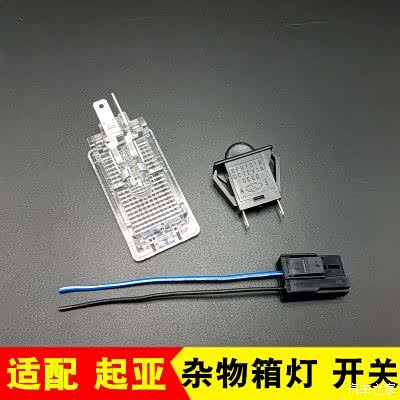

杂物箱灯，这个是原车相配的，车上都有安装位置

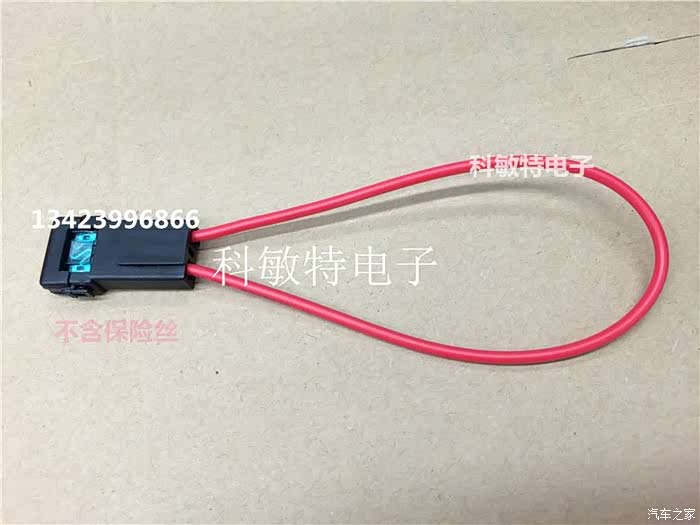

这样子的保险丝接线一条，用的时候是要剪断的，保险片5A或者7A就可以 ，我们要在点烟器上接线，其实点烟器本身就有保险丝，但比较大好像30A的，这里接电源时接上一根小电流的，好保证出现问题先熔断
东西准备好了，就可以开始了

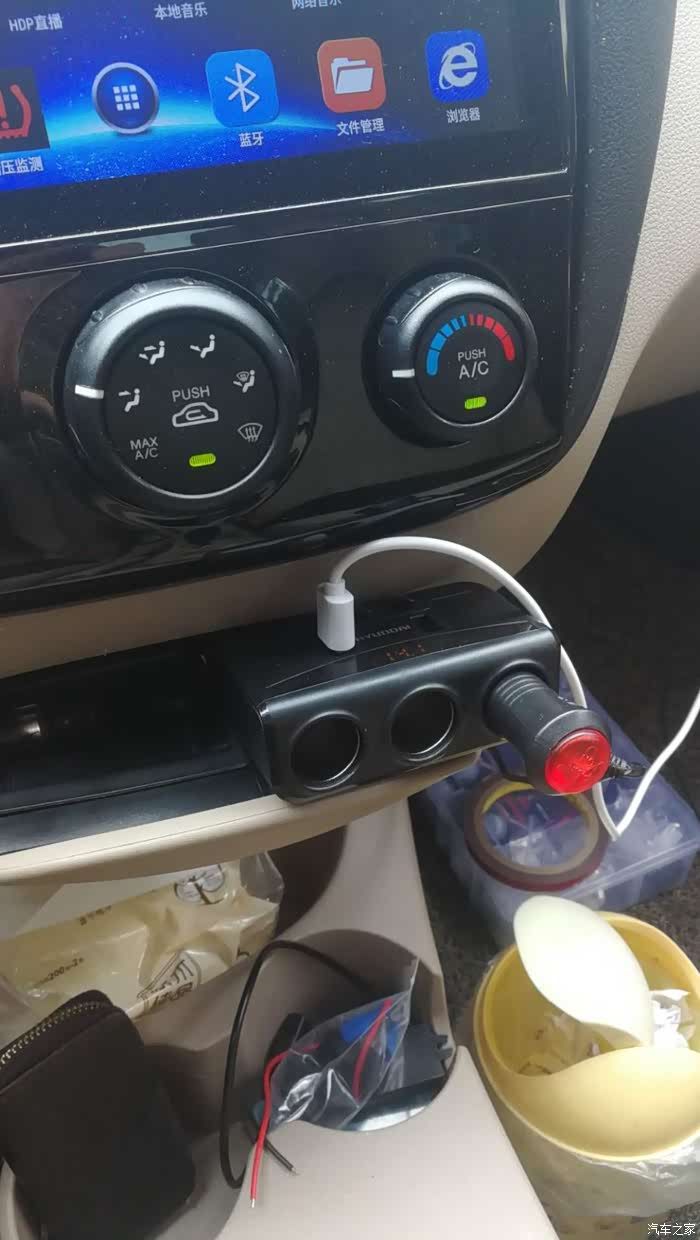

之前用一个点烟器插座，三孔的，看上去乱糟糟的，右边接的一个行车记录仪，USB接在上面，后面扶手箱的USB也是接在上面，比较不整洁
这次要改的是加装USB充电（这样可以不用点烟器上插扩展）+杂物箱灯+脚窝灯+烟缸灯+前面加装的扶手箱上USB充电器改接，先画个接线草图
接线草图，大概就这样子，要改装的东西都是并联接法，图上在点烟器后面的电线上接出正极，然后接上保险丝，图上说明的1、2、3、4、5的位置我们可以用接插头 接法来接
首先，我们把点烟器拆开，拿掉点烟器插头、‘烟灰缸’，然后把点烟器总成抽出来，这个总成靠两边两个滑槽和总成上的塑料扣卡在滑槽里，进行抽进抽出的，可以抽出烟灰缸看一下，找不到图了，应该拍过的，但手机里找不到 了，想改的话研自己研究一下就可以了，就是这个弄好后装回滑槽有点比较麻烦，拆的容易，装回难，装的时候就是把那两个滑槽扣扣回滑槽有点不好弄。
然后，把点烟器座后面的电源插头拔下来
然后，把点烟器座后面的电源插头拔下来

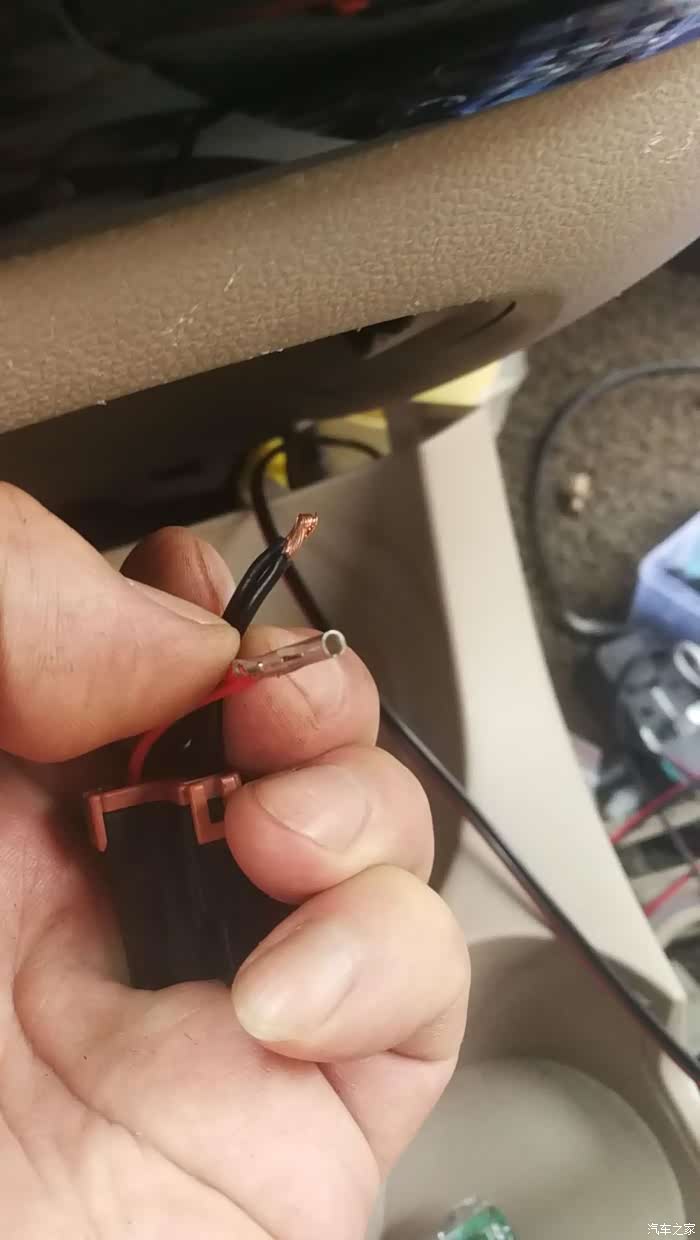

取下点烟器后面的电源插头后，我们需要对后面两根线破线，不要剪断，剥掉绝缘，用压线钳做好插簧，我是做成接插件的，如果你不想用接插件来做，那就是破线接线，我们先引接出两条线，红色的是12V+的，黑色的是-负线，先引接一根出来，因为这个点烟器电源线不是很长

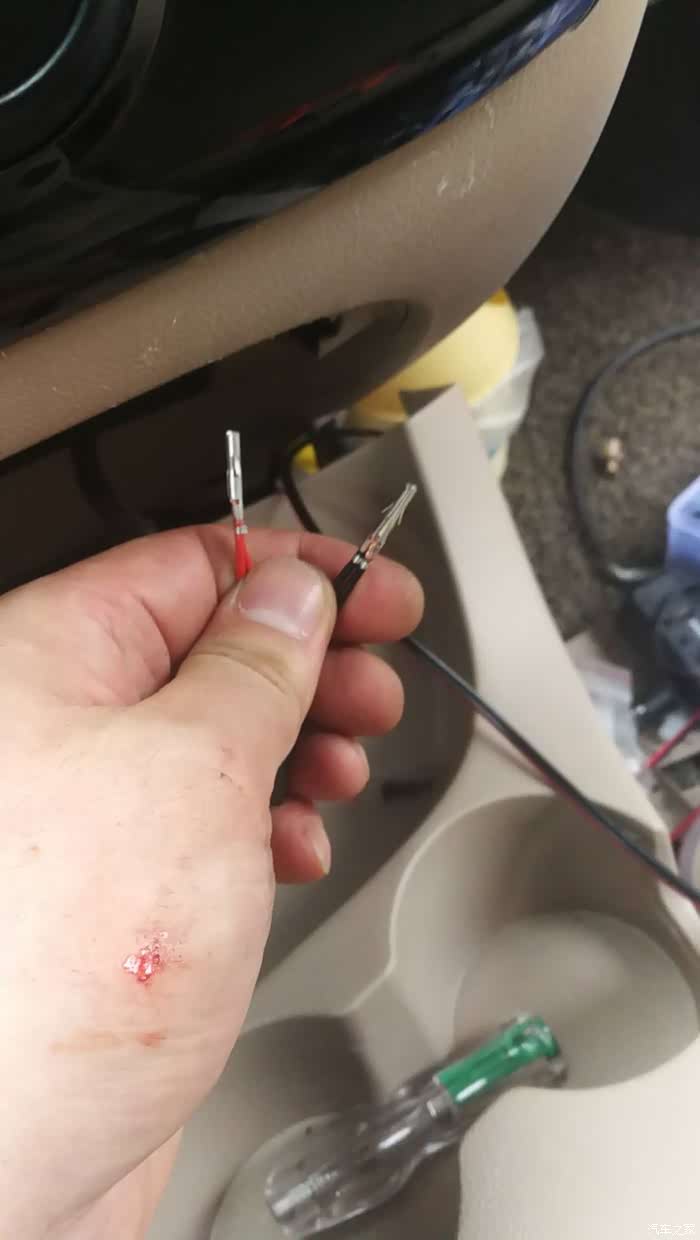

这是装好插簧的样子
把插簧装到接插件后是这样的，这个是母头
然后，用两根电线分别正负线，做好插片，装到接插件公头里，注意对应正负极，就是两个公母头对插要正极对正极，负极对负极。

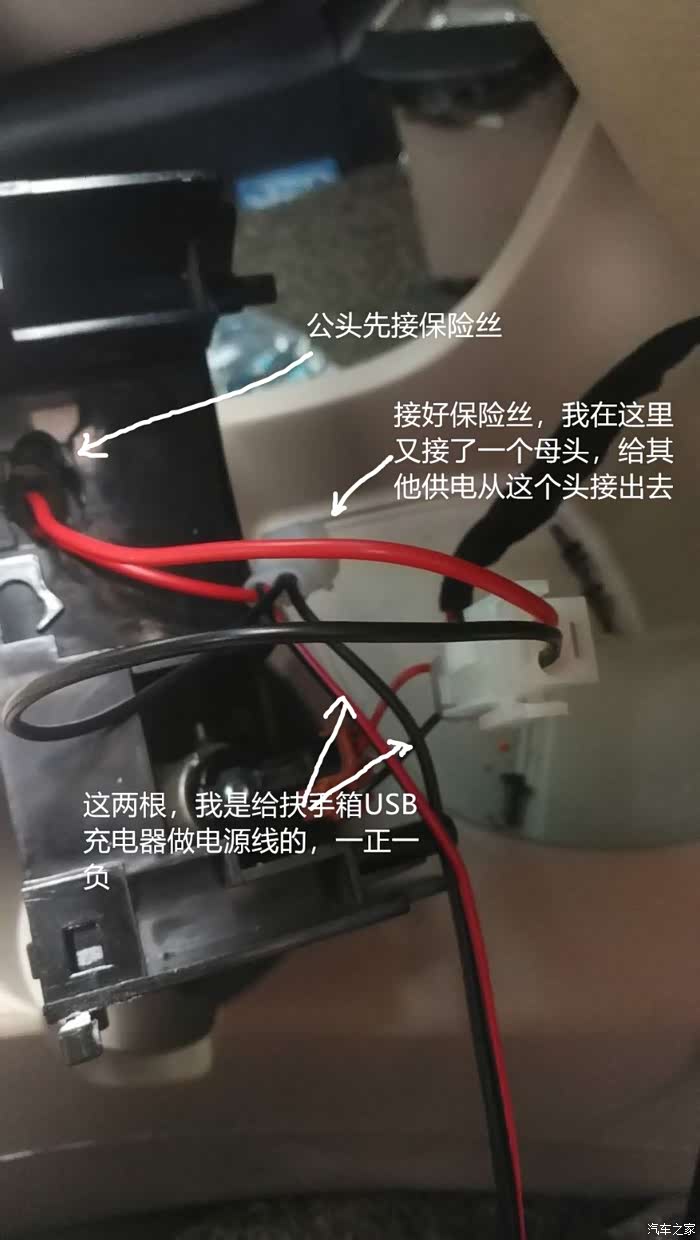

这个是把点烟器插头插回去了，没弄好前可以先不插回去，中间在正极线先接了保险丝

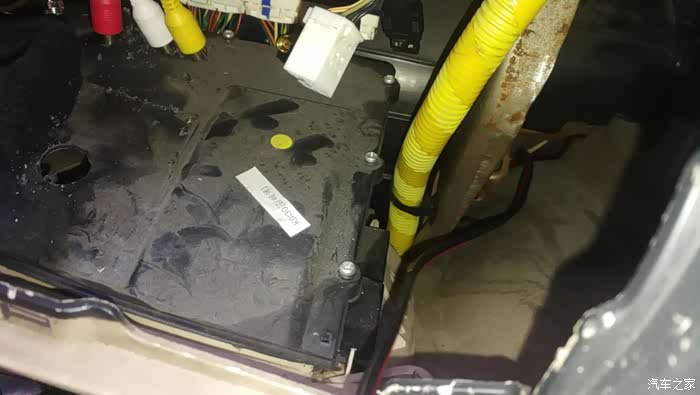

然后，拆下中控面板，把导航和空调面板拆下来，这个不改动的，只是为了穿线，因为脚窝灯等的线要从中控位置穿过去，这里需要对点烟器总成和中控之间的隔离塑料板上打个孔，左边是打好的空，方便把电线穿过来，后面烟灰缸装灯也需要打孔

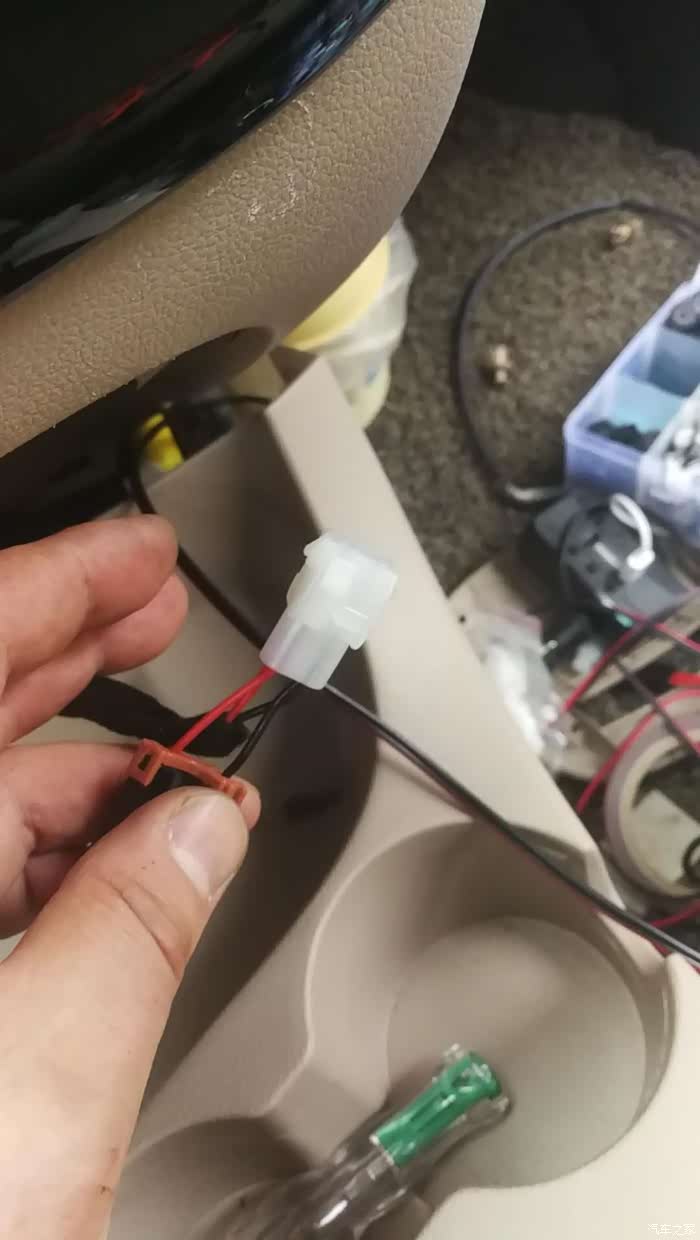

然后把做好公头的电源线从烟灰缸座下面穿上去，线不要太短，在穿上去后，在传过去的电源线上你接上几个母头，可以多接几个，我在这里是扶手箱下面引线了，上面并联接了杂物箱、点烟器灯、脚窝灯、行车记录仪、预留一个备用共5个接插件母头，要是不用接插件做‘那几根线都并联接法接到对应的正负极线上就可以了’
然后开始装点烟器灯，在中控与点烟器隔离的塑料盖上边沿打三个空，用灯条比对位置，做好记号，三个空要对应三个灯条上的LED灯珠，这样光就能透过空照射到下面的烟灰缸

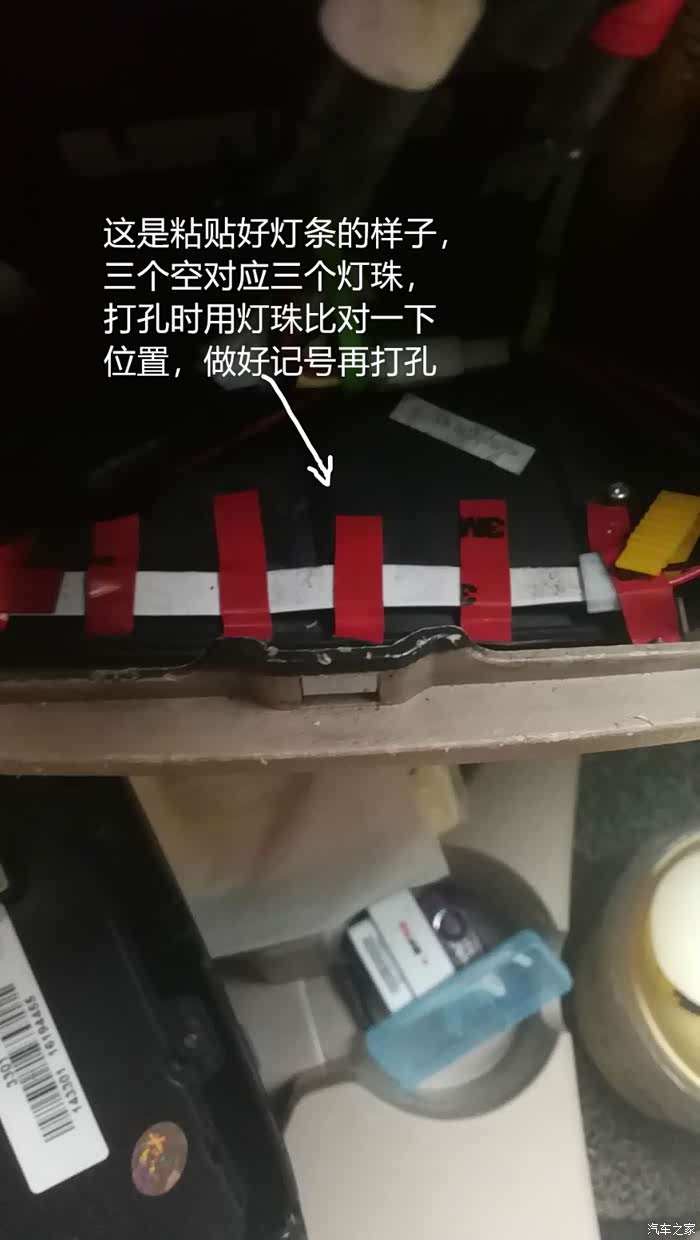

这是打好孔，粘贴好灯条的样子，接这个烟灰缸灯条要按上面的接线草图接好开关，留好线长，这个线长要自己比对一下安装位置，做好预留；要用接插件的自己动个脑，然后把线的一头做好公头，对应正负极的插入前面说的电源线上做好的其中母头上，不用接插件的，直接对应正负极接就是了！
接下来装脚窝灯，方法差不多

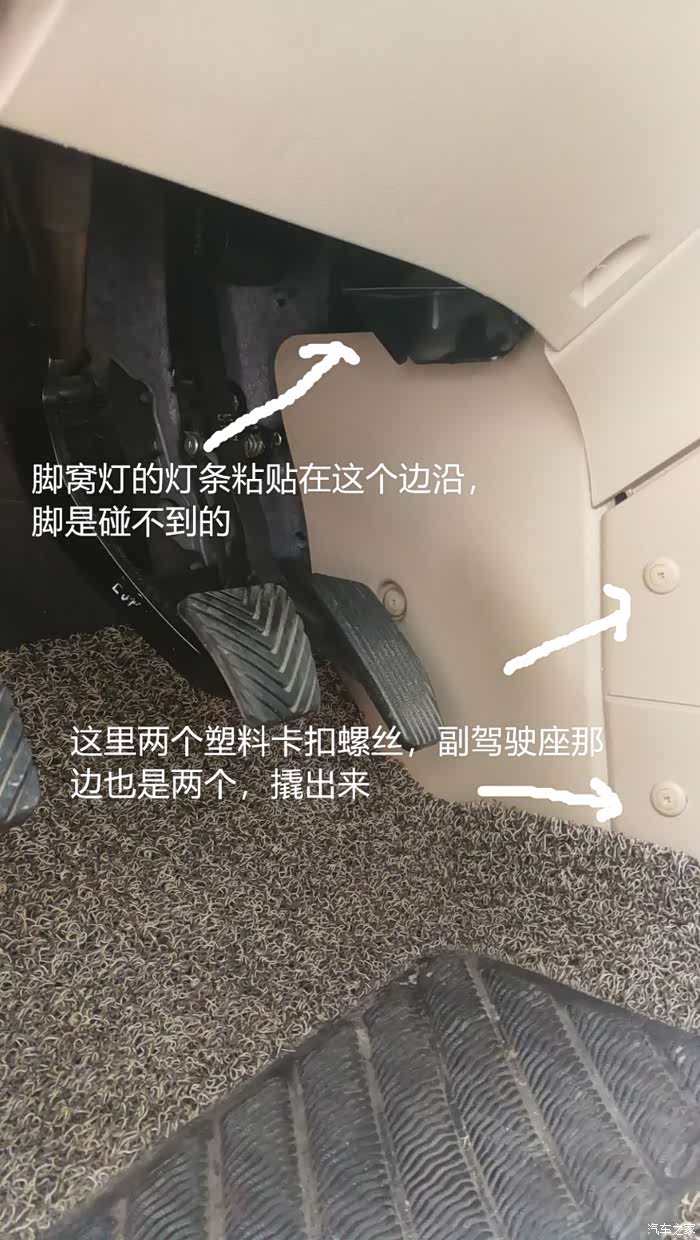

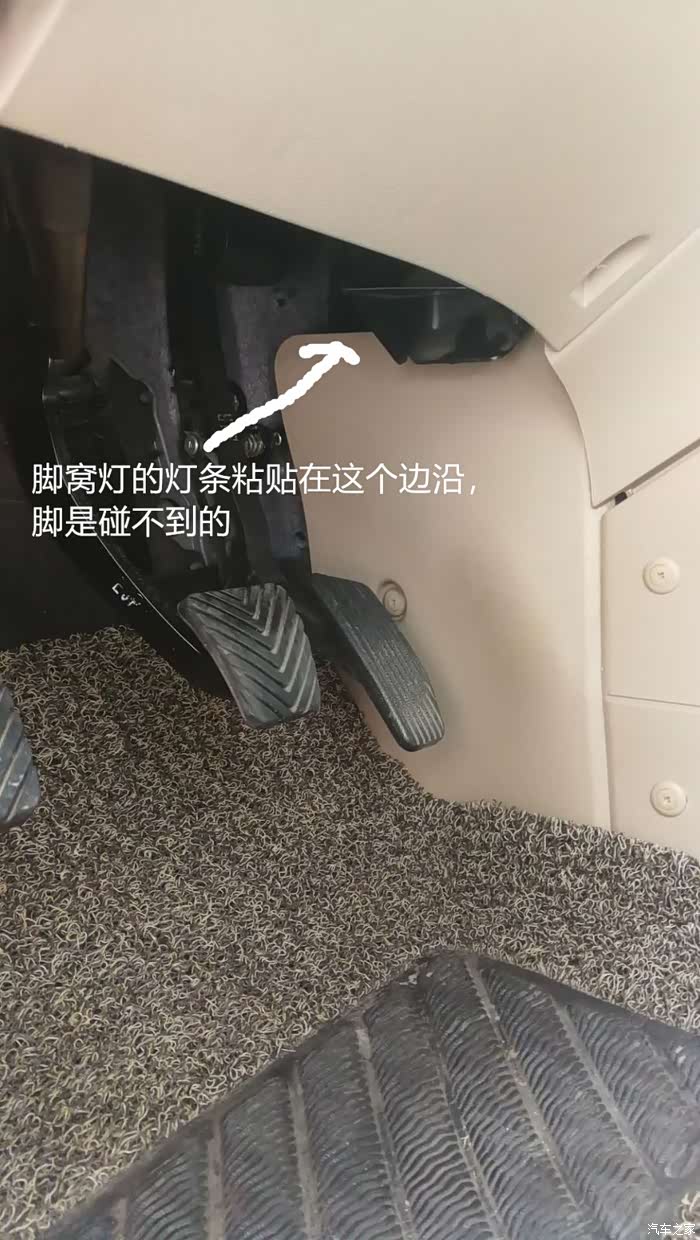

脚窝灯是装在两边这样的位置，接线跟接烟灰缸灯一样，两边灯是并联接法，开关一个控制，接法还是看接线草图，留线长短要自己比对做好预留

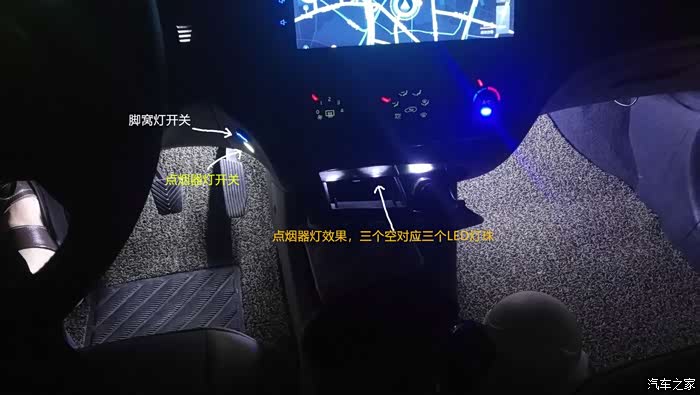

这是装好的烟灰缸和脚窝灯的效果，灯光颜色自己定，我选的是冷白，开关我装在图上显示位置，当然你可以自己选择，这个开关的接法，是按下去开关指示灯亮，你也可以用不带指示灯的开关，接线就简单了，开关是金属按钮开关12MM的平头，突头怕腿误碰到
接下来，安装杂物箱的灯，这个买来是跟原车匹配的，原车上也留有安装位置
打开杂物箱，上边就是一个堵盖，撬掉就可以了

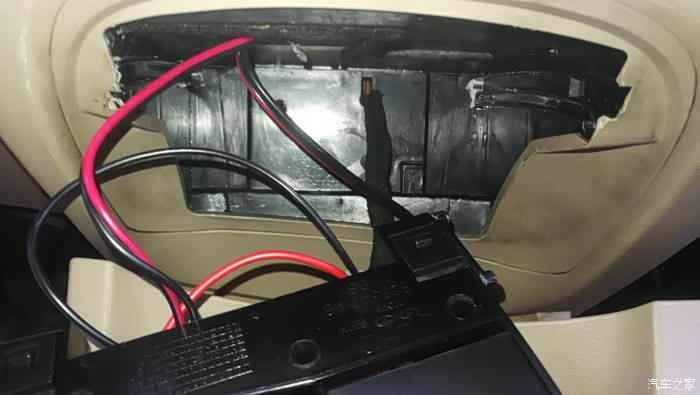

撬掉后的安装孔，把买来的接好线后，直接卡到安装孔里就可以了
这个是边上安装开关的位置，一样的，撬掉，把接好线的开关卡进去就可以了

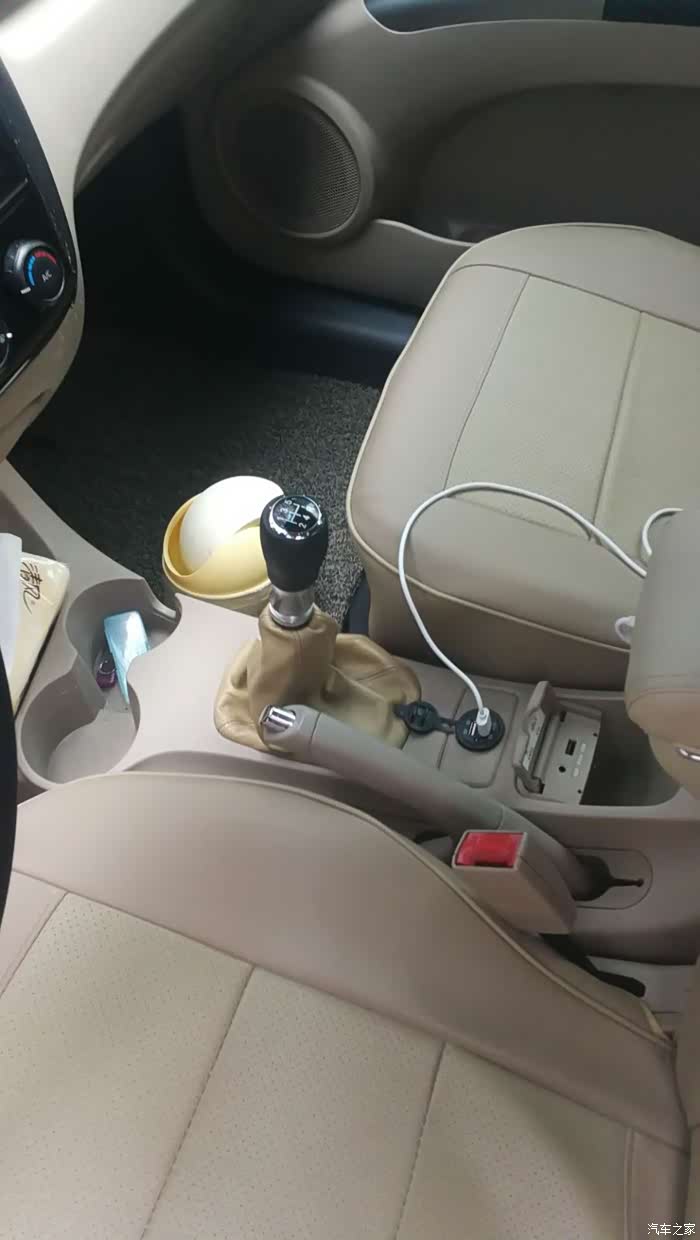

接下来就是安装USB充电座，安装在那个电热座椅开关的盖子上，我的低配没有电热座椅的功能，开关位置是一个塑料堵盖盖住的
就是图中的位置，需要把中间扶手盖整个打开，比较麻烦，要拆扶手箱
前面左右各两颗塑料卡扣螺丝

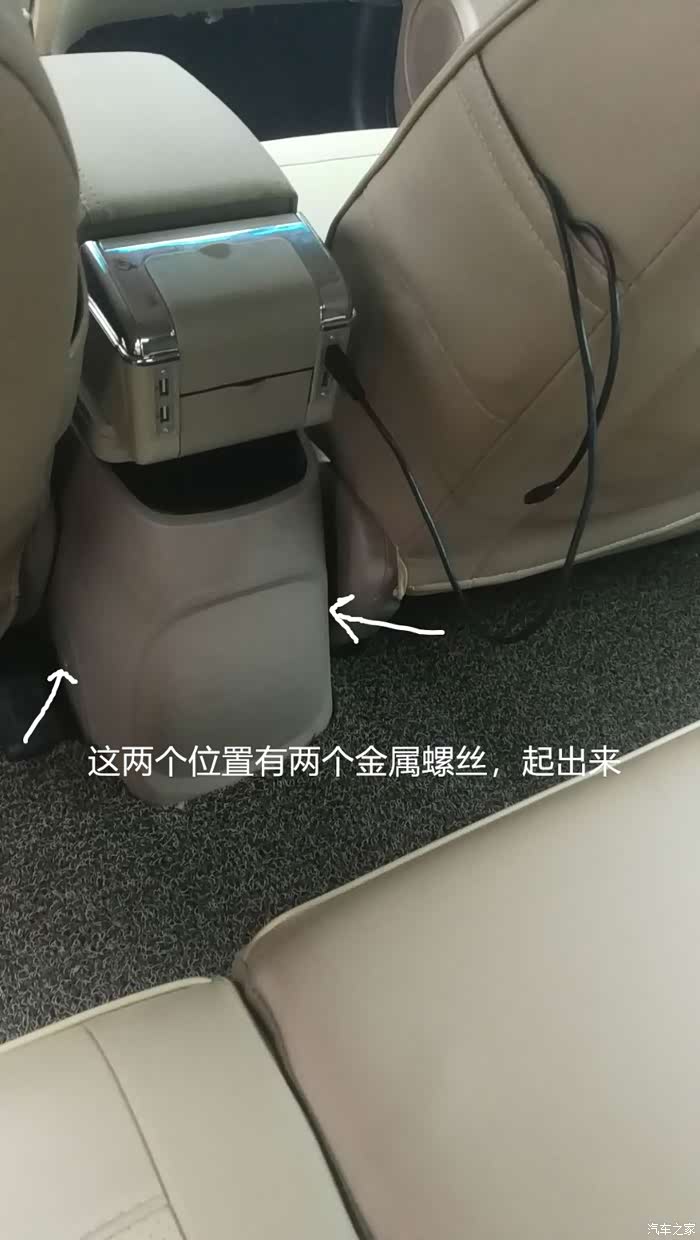

后面左右各一颗金属螺丝，需要把座位调到最前，才有空间起出这两颗螺丝
然后拆掉扶手箱，打开扶手箱的盖子，把扶手箱下面的塑料盖片用平头螺丝刀翘起来，可以拿出来，然后看到两颗螺丝，用工具起出来，这样整个中间扶手通道的塑料盖可以松动，能抬起来有空间操作就可以了，因为吧整个拿出来，还得松手刹调节螺丝，比较麻烦
然后顶出那个电热座椅开关盖，打孔，安装好买来的USB充电座，接好从下面穿过来的电源线，做好绝缘，然后用尼龙扎带或者绝缘布固定好电线，不使电线移动，然后进行复原，盖好盖子，装好扶手箱，固定好就可以了。
安装完成后，所有的电线连接处都要做好绝缘，固定好，固定最好不要靠近铁的位置，不能使电线能晃动。
这样，点烟器不用常打开了，就做点烟器用。看上去就整洁多了！
这里改法用的是点烟器的电，这个ACC的电，狮子点烟器 钥匙在拨到ACC才有电，所以锁车后这个接线都是没电的，不过狮子后备箱的电源插座，我发现时常电，不插钥匙也有电的。
我只是喜欢折腾，分享折腾！改装电线的狮友得懂点电哦，改坏了别找我！
安装完成后，所有的电线连接处都要做好绝缘，固定好，固定最好不要靠近铁的位置，不能使电线能晃动。
这样，点烟器不用常打开了，就做点烟器用。看上去就整洁多了！
这里改法用的是点烟器的电，这个ACC的电，狮子点烟器 钥匙在拨到ACC才有电，所以锁车后这个接线都是没电的，不过狮子后备箱的电源插座，我发现时常电，不插钥匙也有电的。
我只是喜欢折腾，分享折腾！改装电线的狮友得懂点电哦，改坏了别找我！
