【篇5】-21款雷凌加装17-18款360全景影像

上一篇已经发了50张图，发图上限了
继续开一篇，针对各个零散细节的说明

有点乱，耐心看吧
以下是【前摄像头穿线到副驾驶】

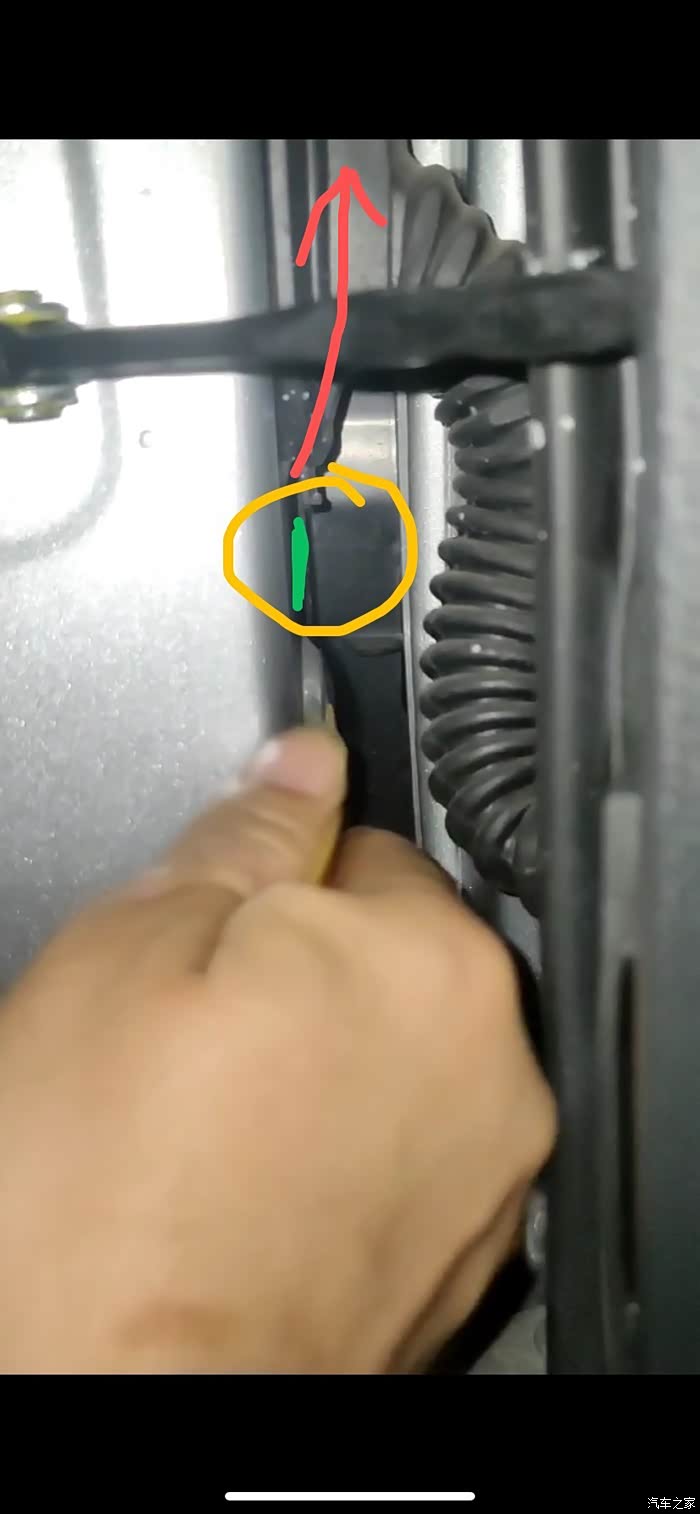

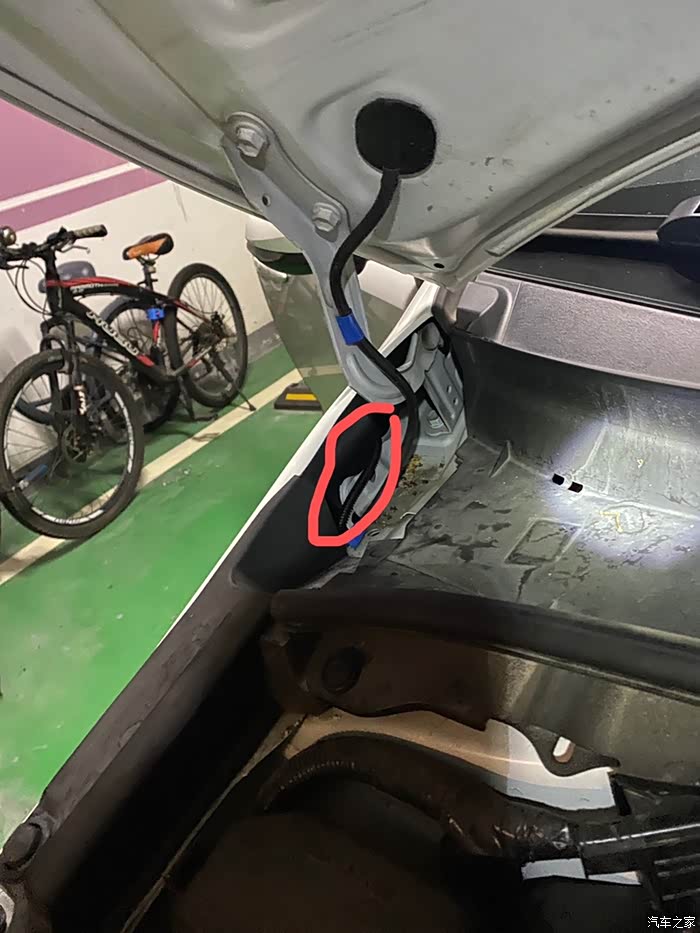

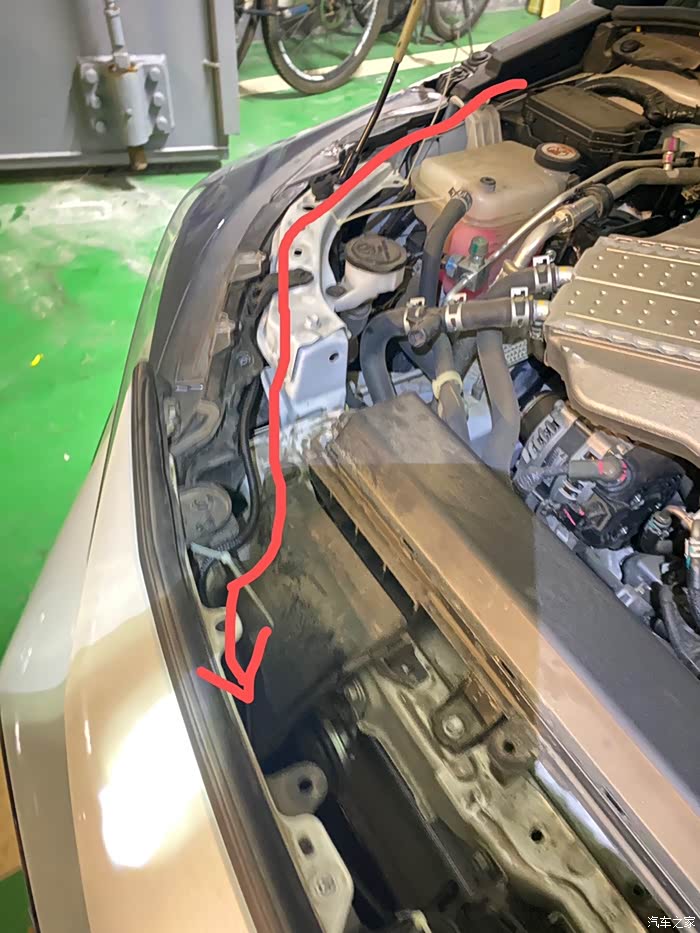

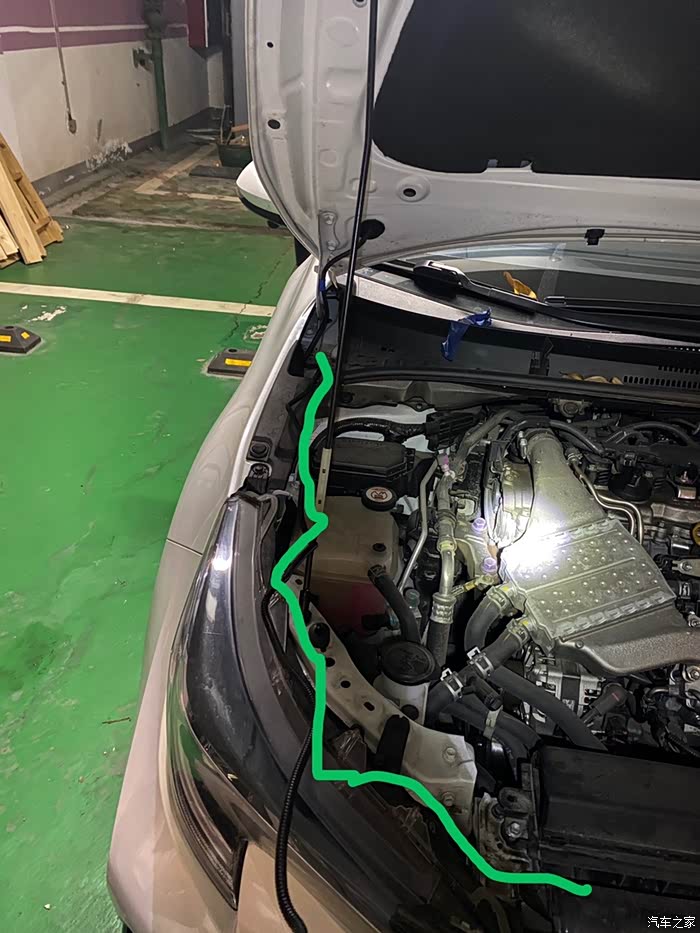

先用穿线胶条，从叶子板旁的黑色塑料缝隙【绿色小标记的缝隙】，穿透到机舱，在机盖铰链那里抽出胶条，把线束绑在胶条，拽回到车门处

穿线参考视频时间5:35处，
https://chejiahao.autohome.com.cn/info/11870833

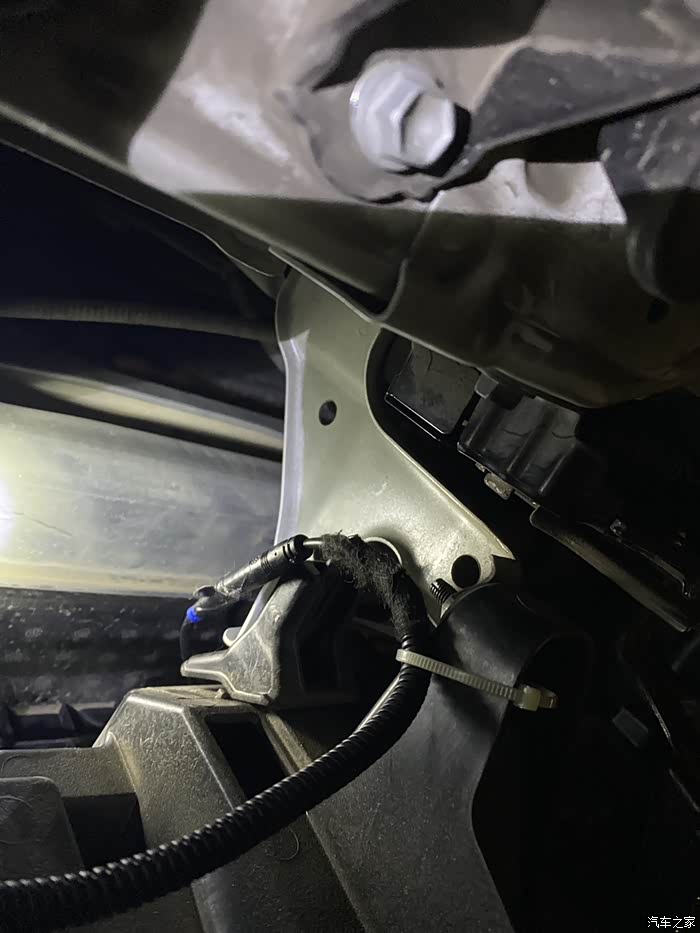

雨刮器水管旁的就是摄像头延长线

【以下是，前、右摄像头线一起进车身】，到副驾驶的方法

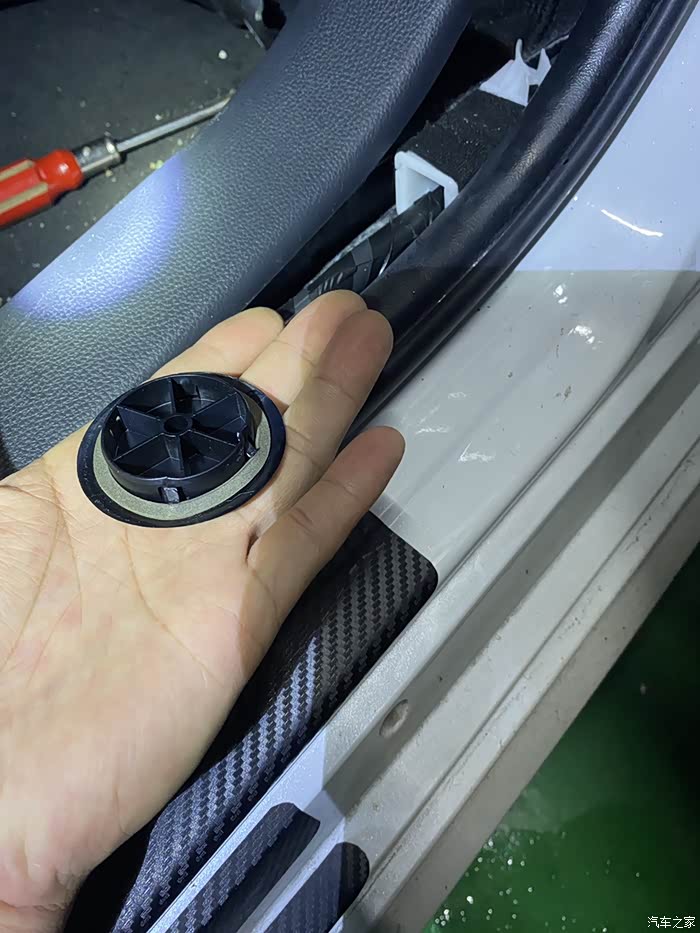

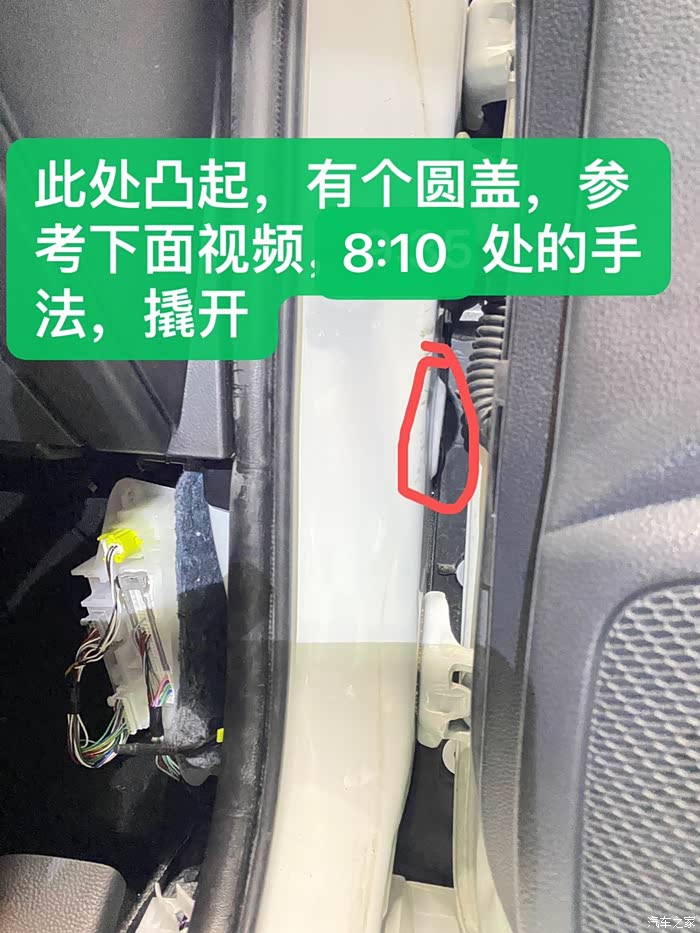

撬开车身圆盖

手法参考视频时间8:10处，
https://chejiahao.autohome.com.cn/info/11870833

刚开始拆右边圆盖，没有经验，用力过猛，破损了，

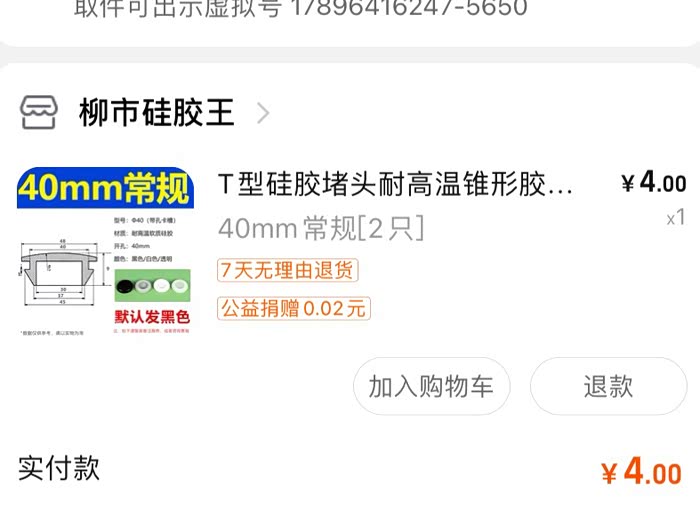

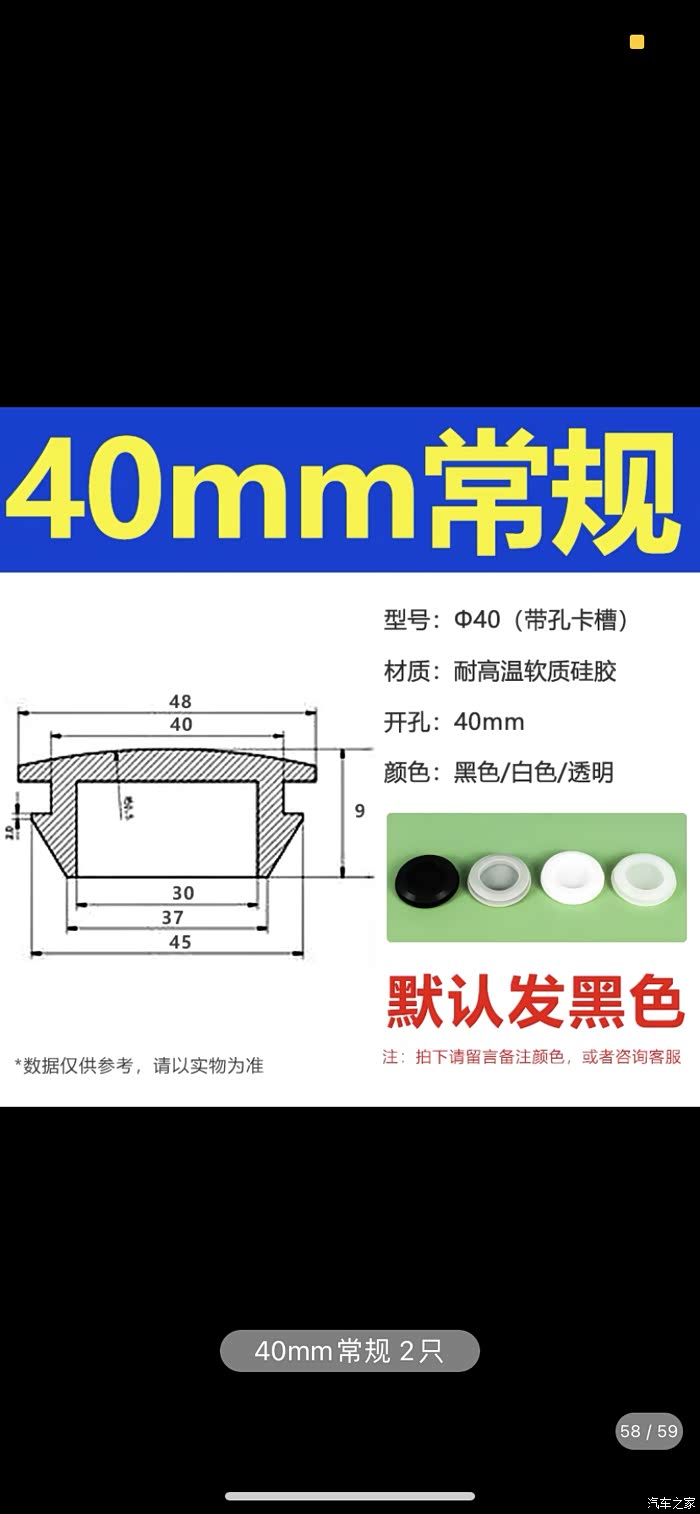

想办法，在万能淘宝买了下面硅胶盖

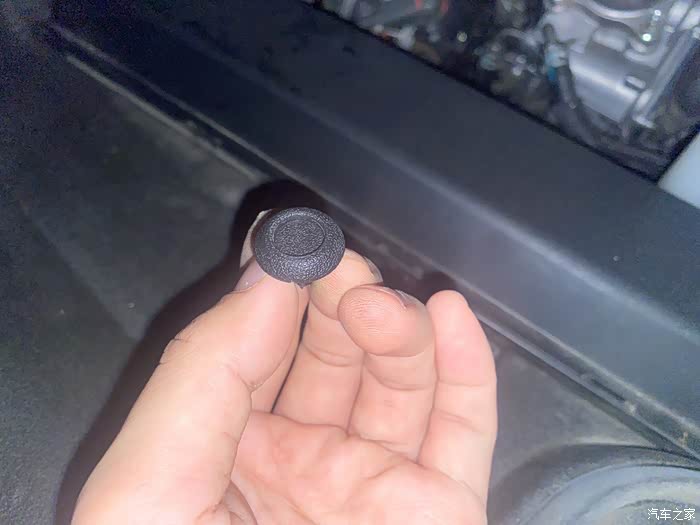

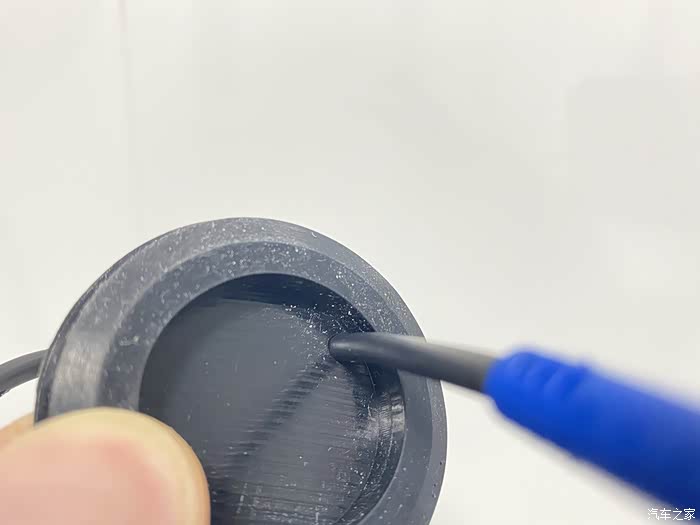

买这个硅胶盖之前，先确定尺寸，用纸在车身圆孔那里拓了印，量出车身圆孔直径39MM，决定买40MM直径的硅胶，塞进去盖着，非常紧致，绝对防水

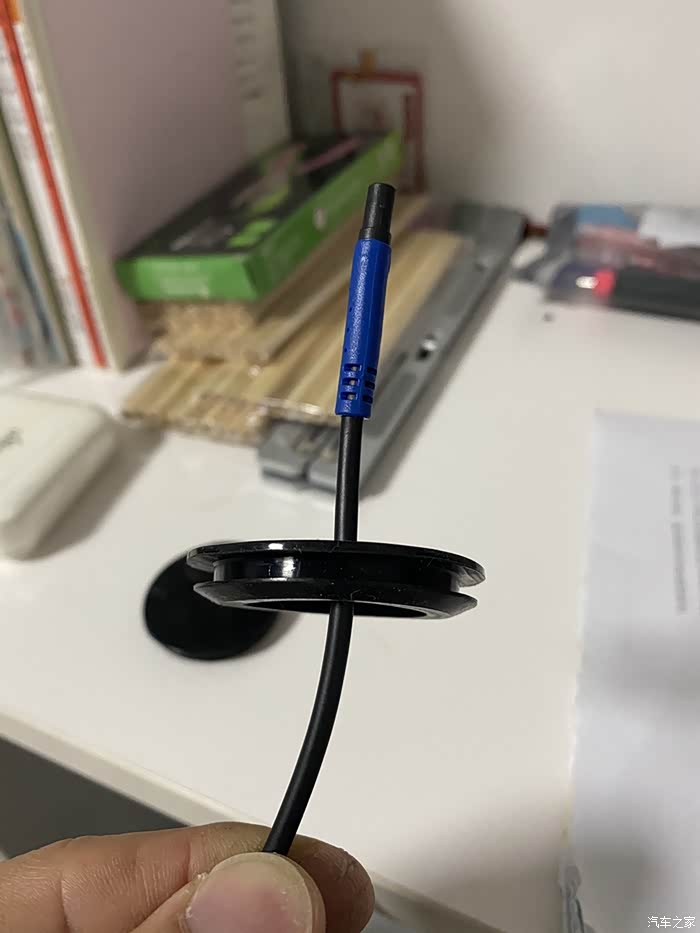

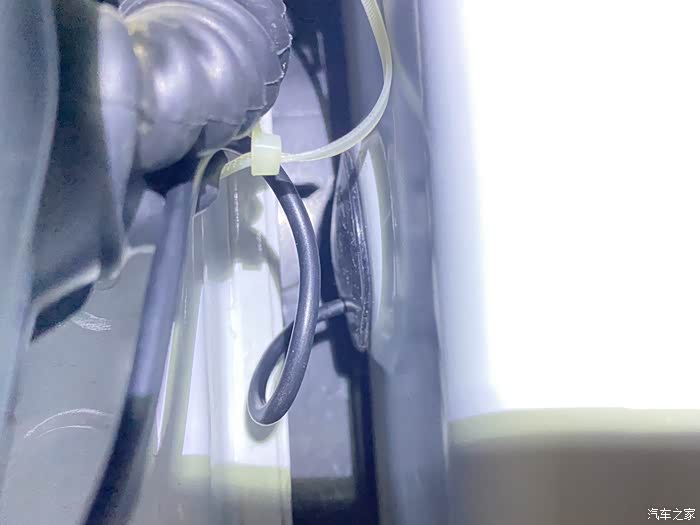

然后，在圆盖处打孔，穿摄像头的线，前、右摄像头线都是从这里过，左边同理

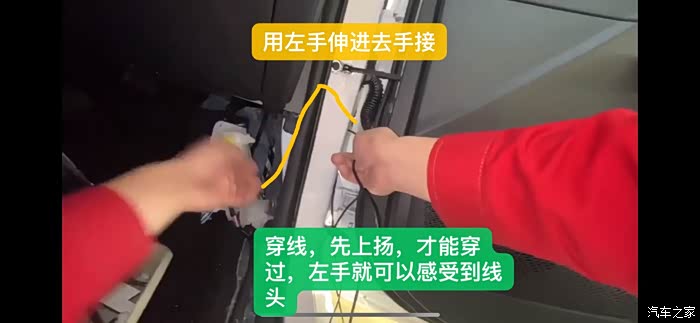

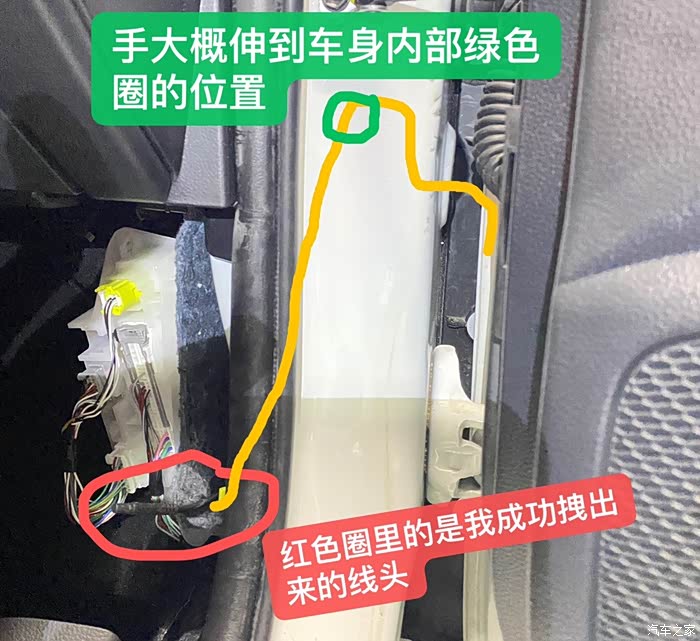

穿到车身有注意事项，因为圆孔不是横向直通车内，注意看下面图片描述

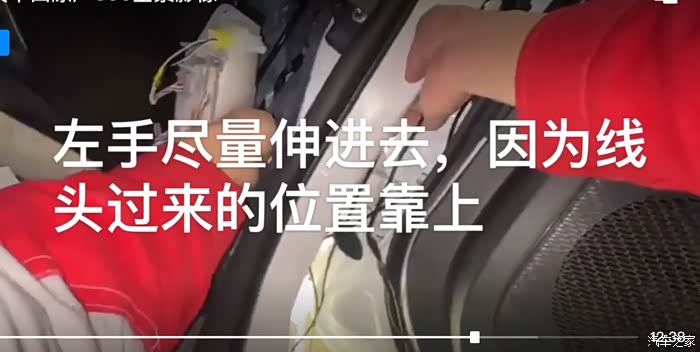

手法参考视频时间9:35处，
地址https://chejiahao.autohome.com.cn/info/11870833

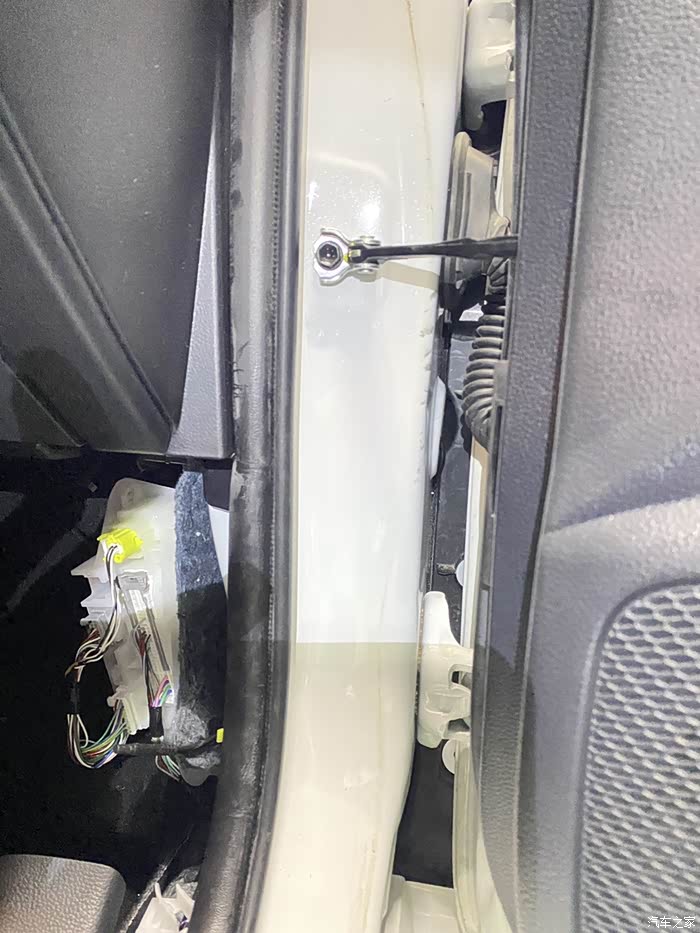

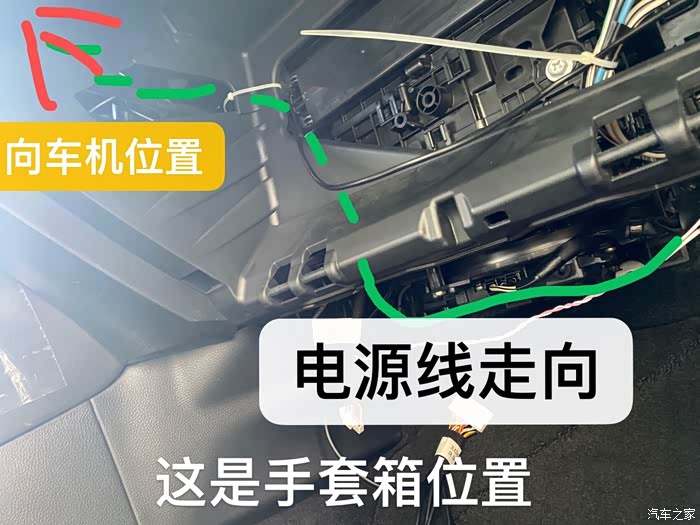

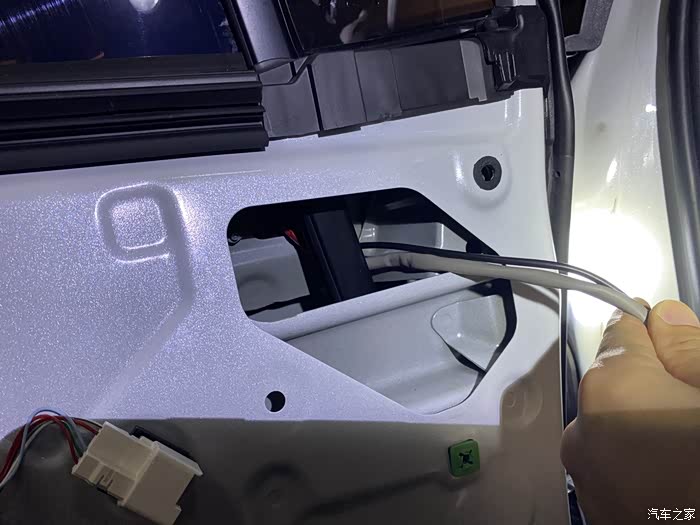

我是把右线和前线一起绑着，拉过来的，到了车内这个位置，就是可以接360主机了
-以下补充【车身圆孔的穿线细节】

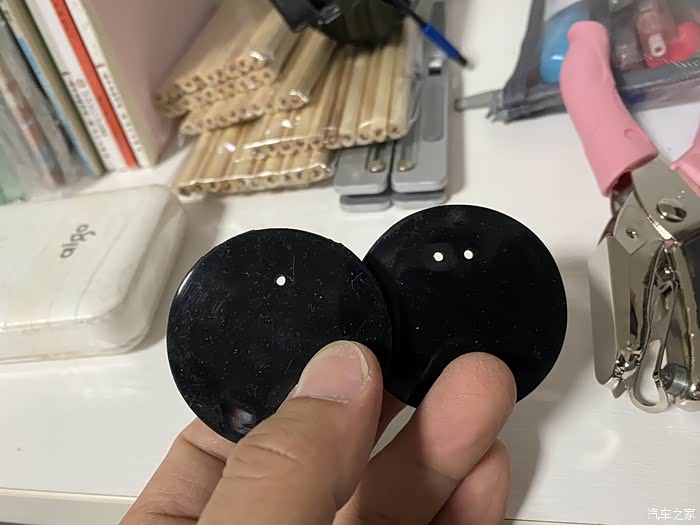

买了硅胶盖，替代原来的硬盖子

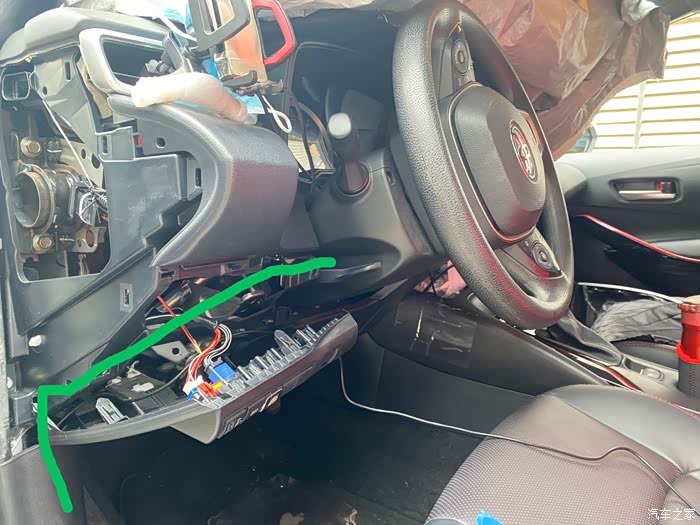

以下，左摄像头线，一样是通过左车身圆孔，进入方向盘下方，再通过方向盘下方、车机下方穿过，到达副驾驶，跟主机汇合

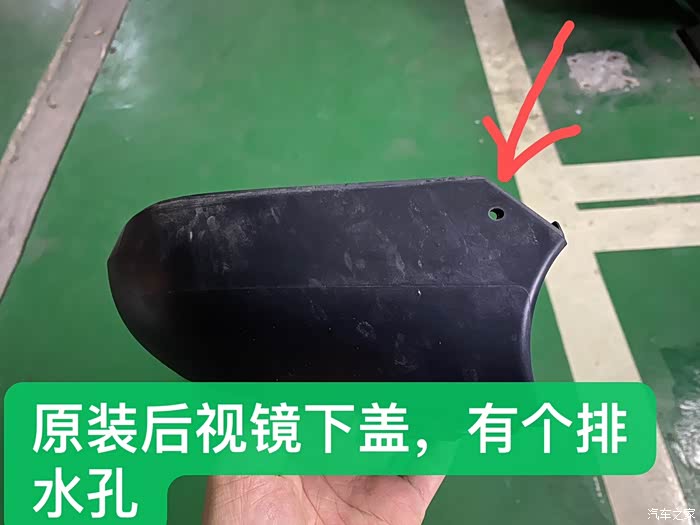

具体过程，从后视镜开始穿，如下

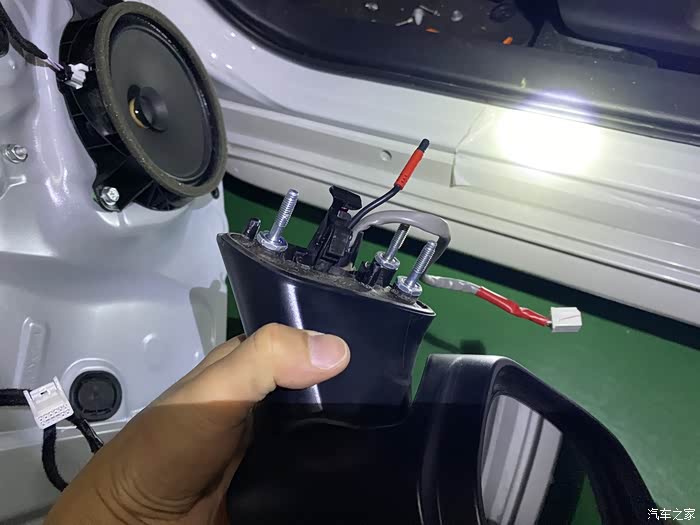

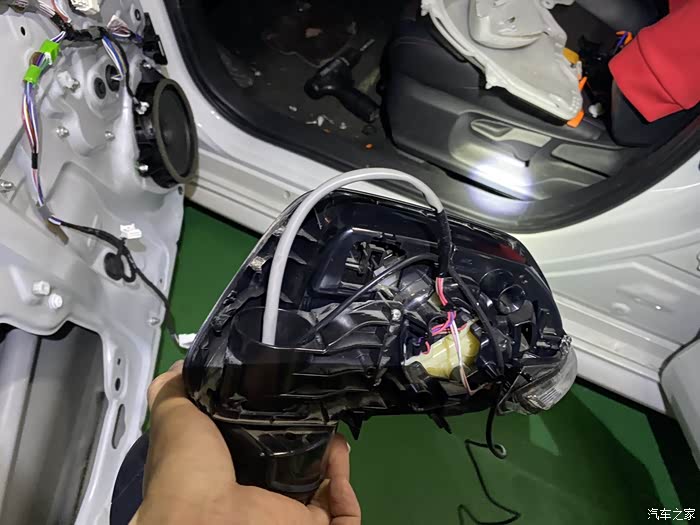

接好摄像头线，跟镜片电机线一起穿过底座。把电机线往外扯一段，然后把摄像头线绑在电机线上，通过扯动电机线，把摄像头线拉过去

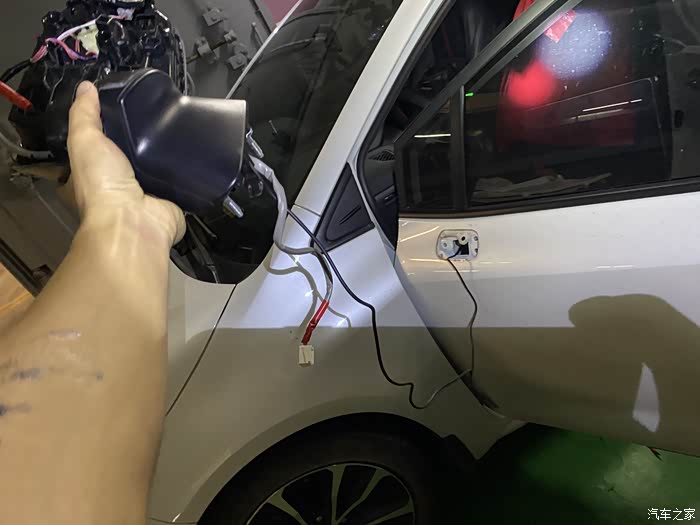

摄像头线穿过后视镜底座

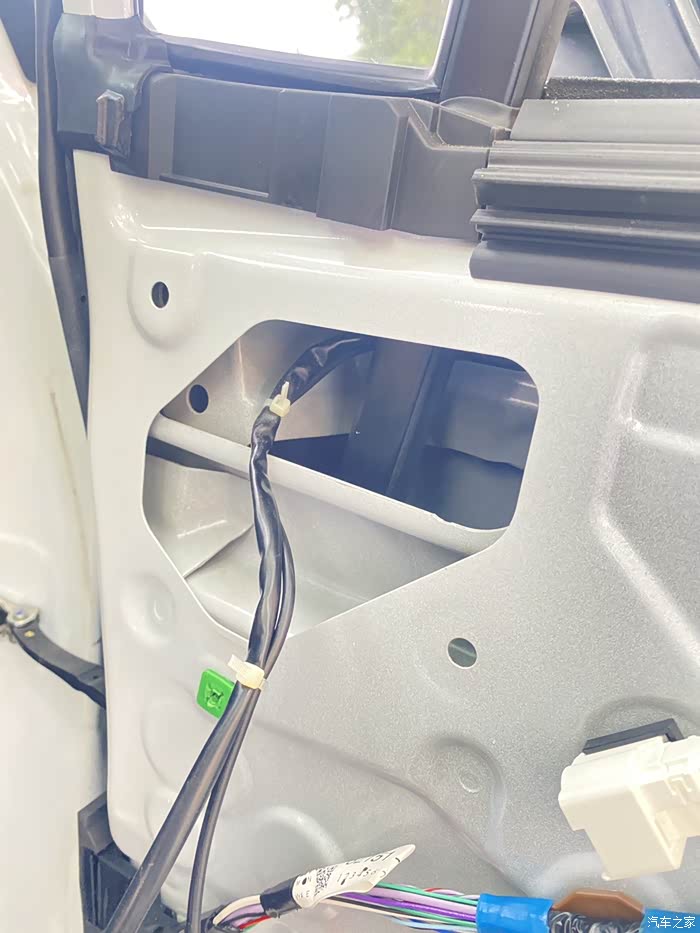

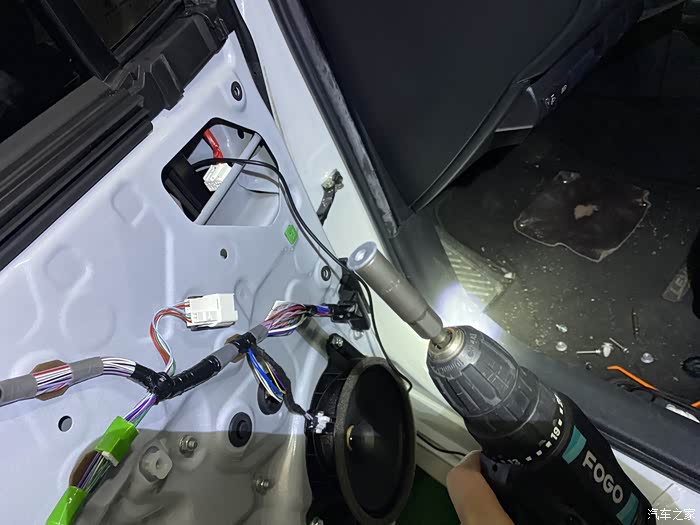

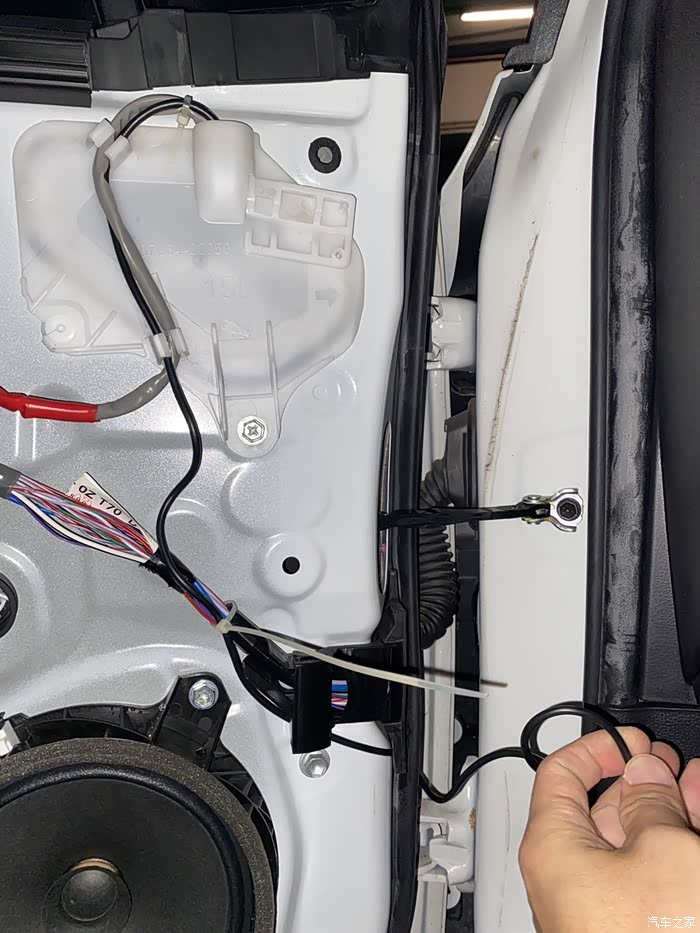

穿线进车门

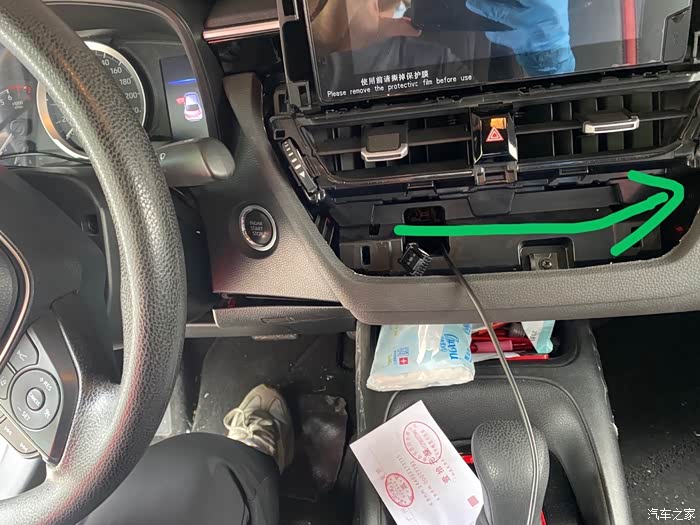

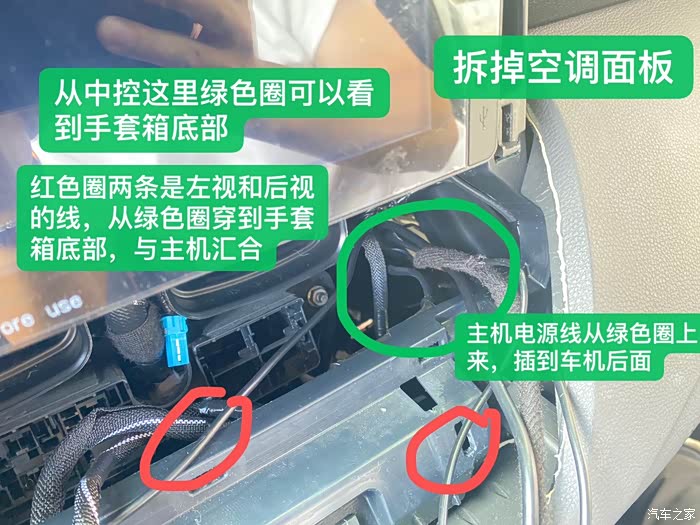

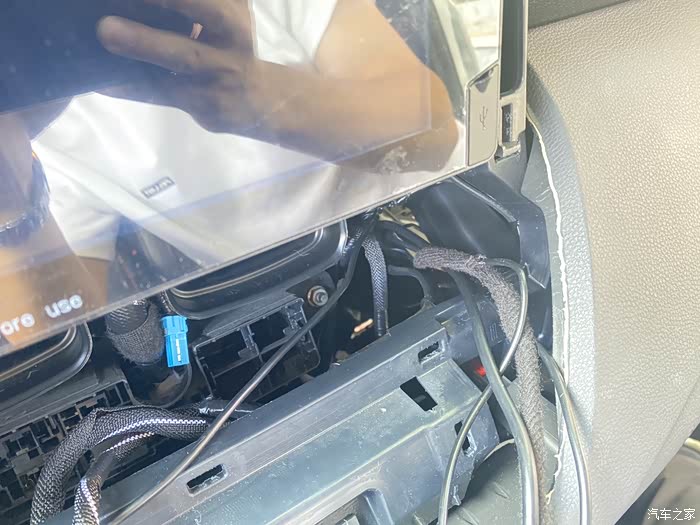

以下是【左，后摄像头线，在仪表台的走向】

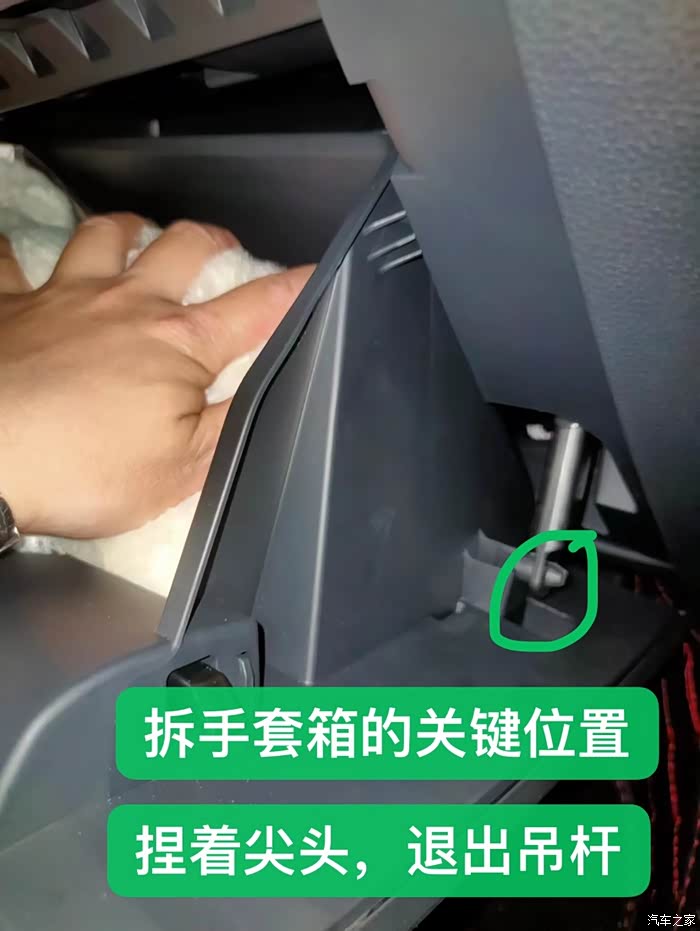

左线，后摄像线，360切换开关线，都走绿色方向，我只拆了上图中的盖子，也是卡扣，注意下方还有一个螺丝固定，不一定要拆这个螺丝，张开就可以操作了

放这里，有空间散热，我就不打算放在空调滤芯旁边了

下面是【前摄像头支架的固定】，我买了21款运动版专用的摄像头支架，但是没用上，因为要剪掉中网三个小格，实在不想剪
所以，用360自带的旧款前摄像头支架做了改造

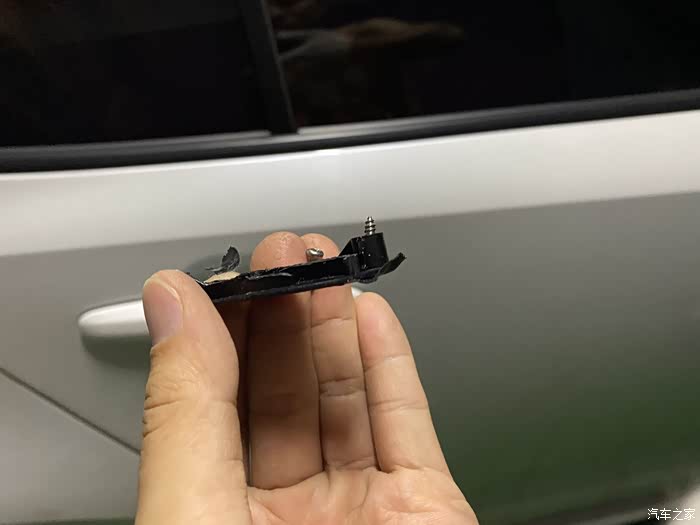

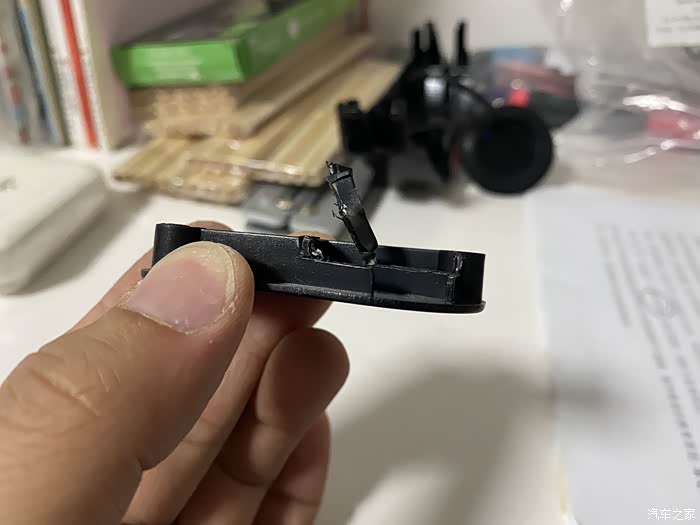

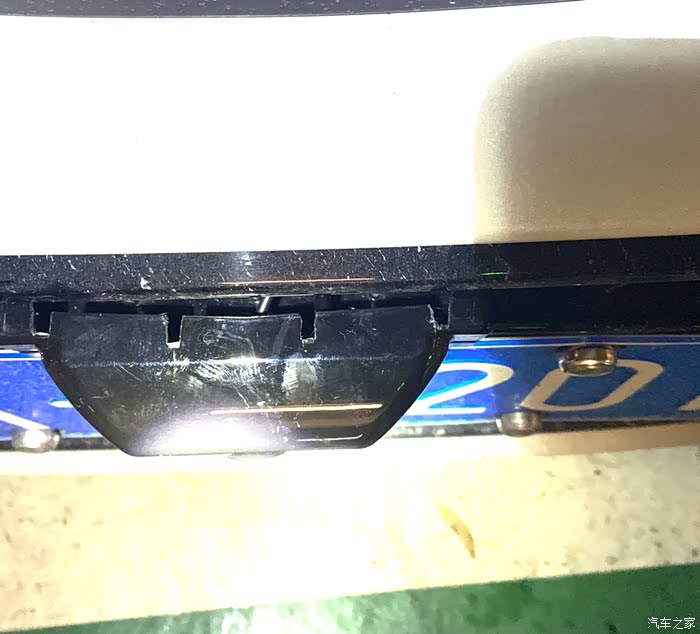

1，先修剪支架，以便塞进中网，看下图的几个方型缺口，用水口钳剪出来，修修边

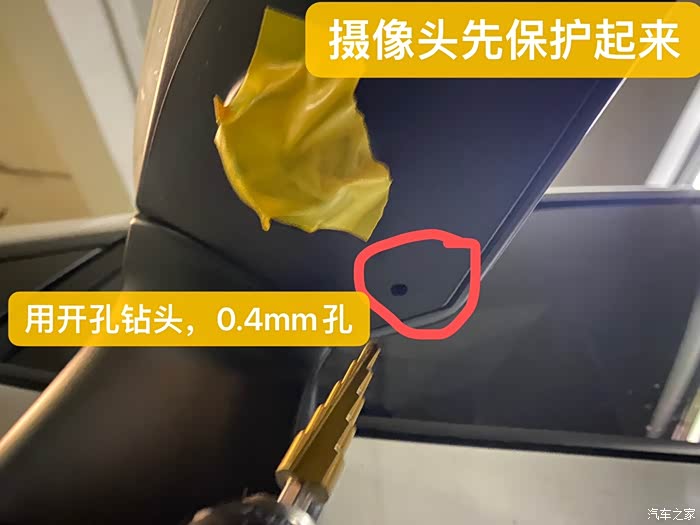

在此提醒，摄像头先用胶布保护起来，前支架要改造，一不小心就砸地上，就花了

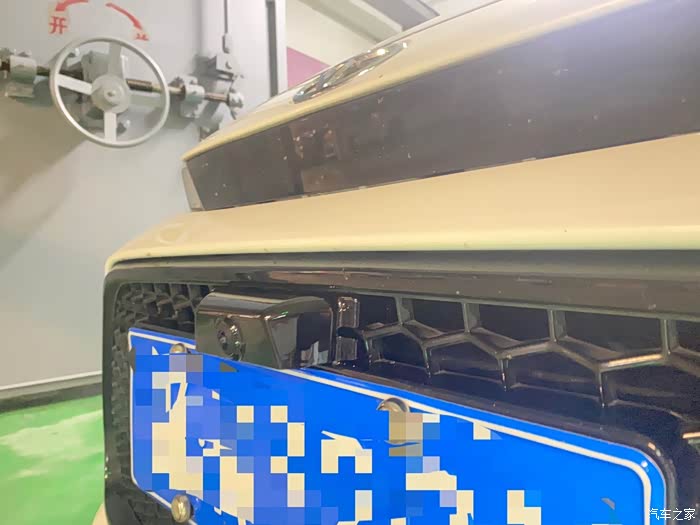

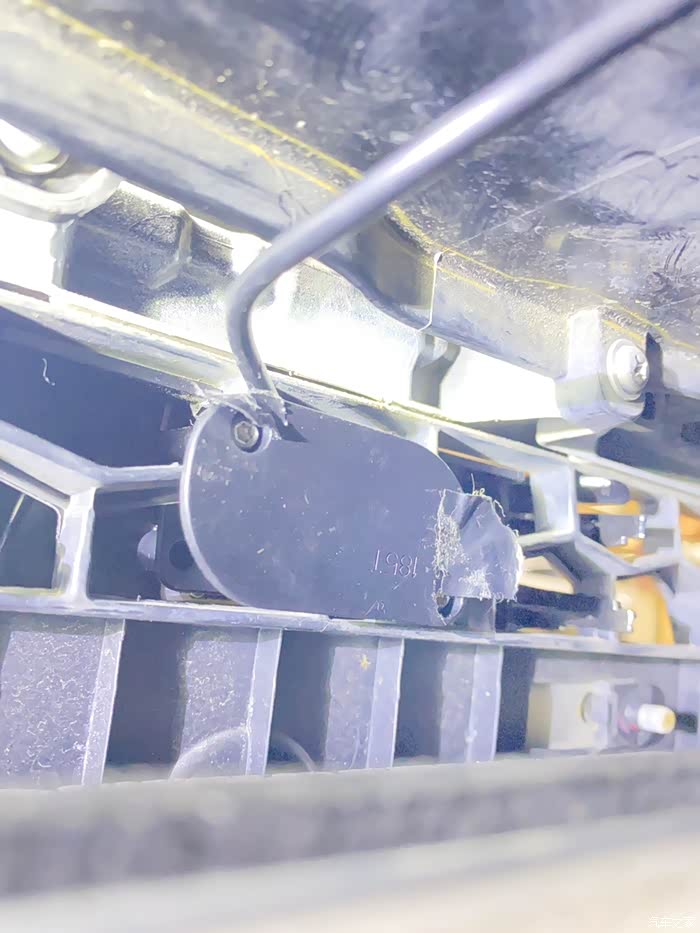

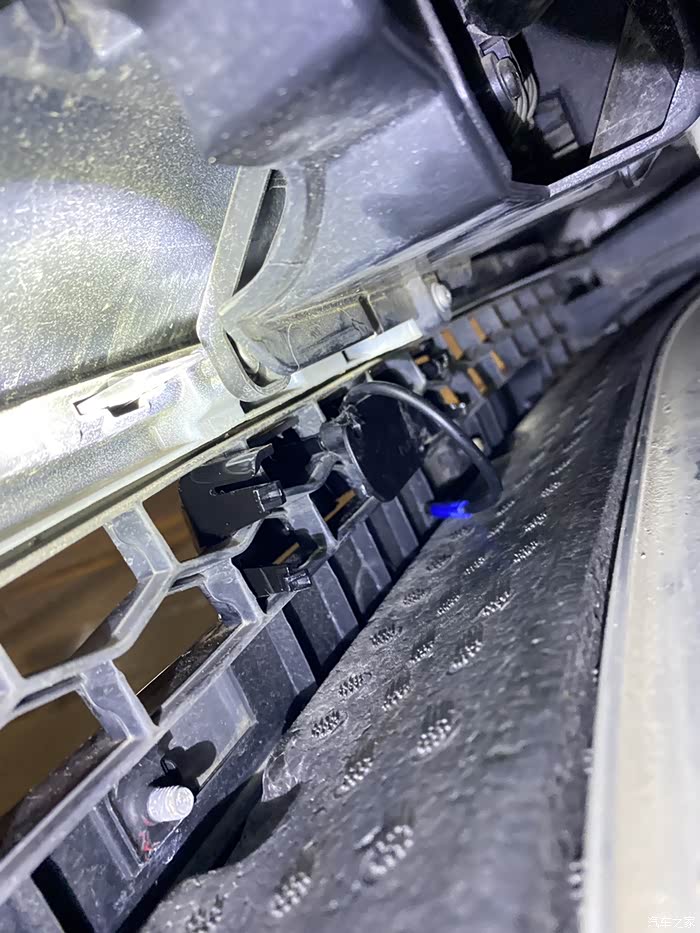

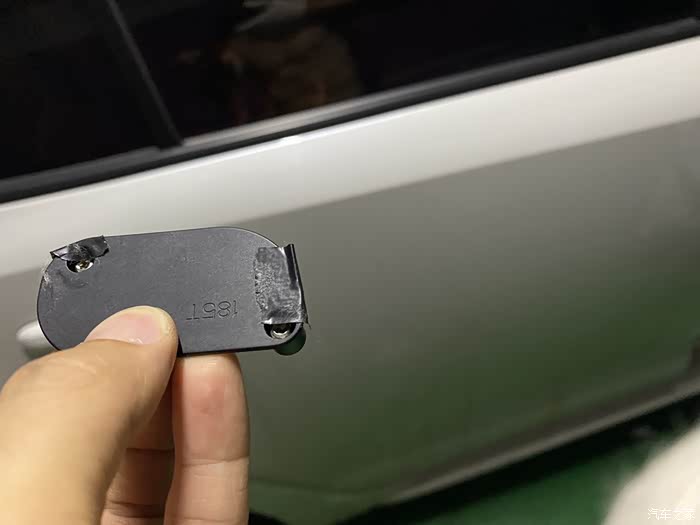

2.接下来就是在中网内部，用配套的固定板和螺丝，锁定前摄像头的支架，

通过照片看得出，中网挺厚的，这就是为什么我要把固定板的加强筋剪矮一些，不然螺丝差那么两三毫米，拧不到摄像头支架上

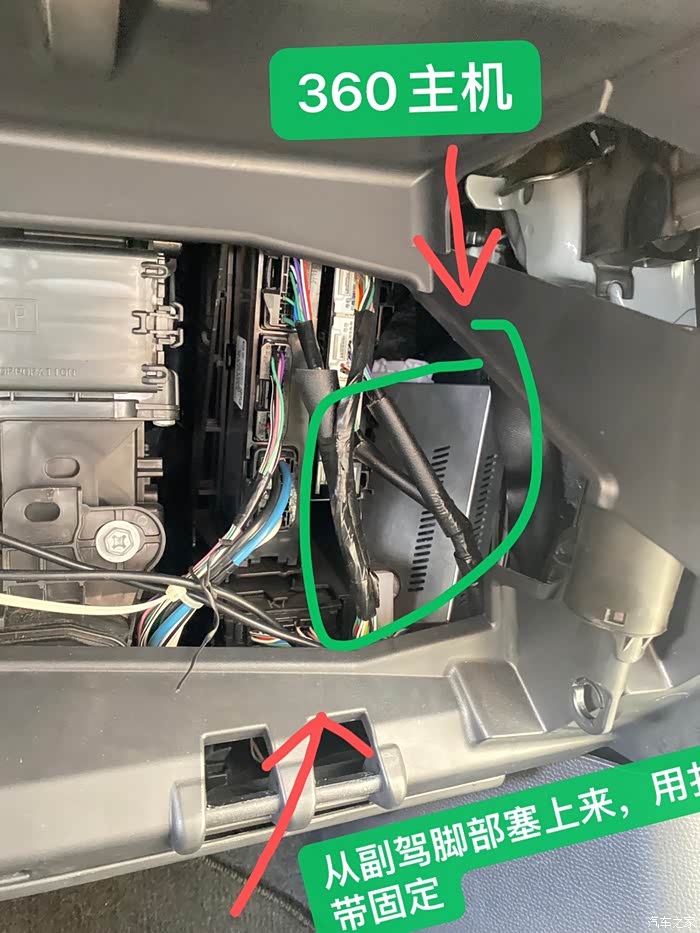

最后把各条摄像头线接到360主机，360切换开关线接到主机，360主机用扎带固定好，就等调试了
