德赛西威NAV623接侧视，加双路控制器兼容后视，补附详细接线图

今天右侧视安装完毕，效果不错。

右前轮毂磨花过一次，于是决定加装右侧视。本来想再加一个外接显示屏，但这东西太小了看不清，太大了放在哪里都碍眼，于是决定就接导航上！

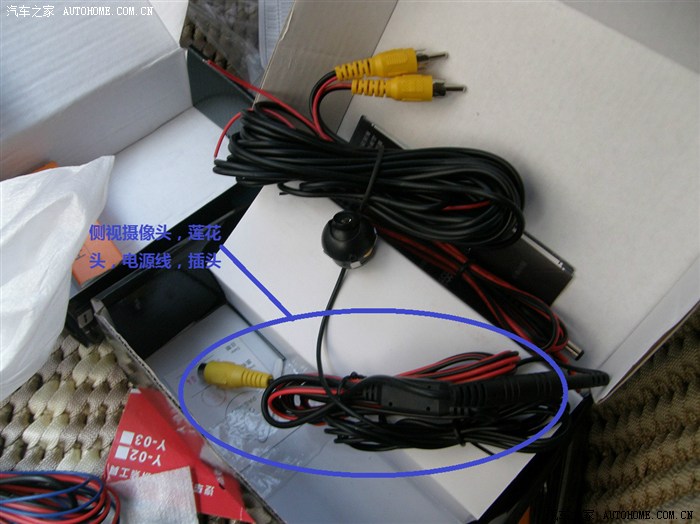

淘的摄像头和双路控制器到了：

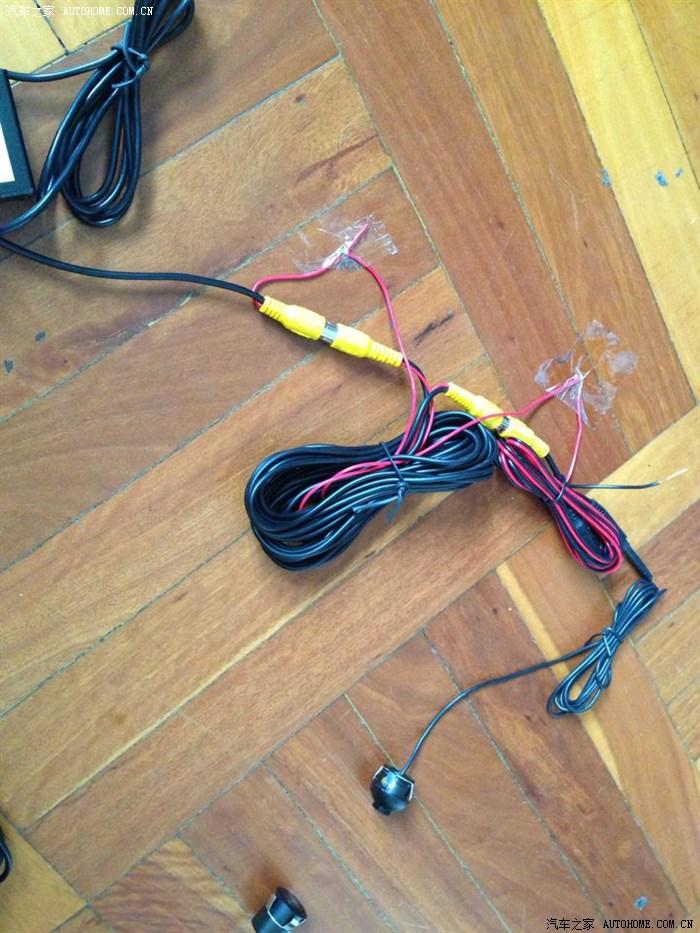

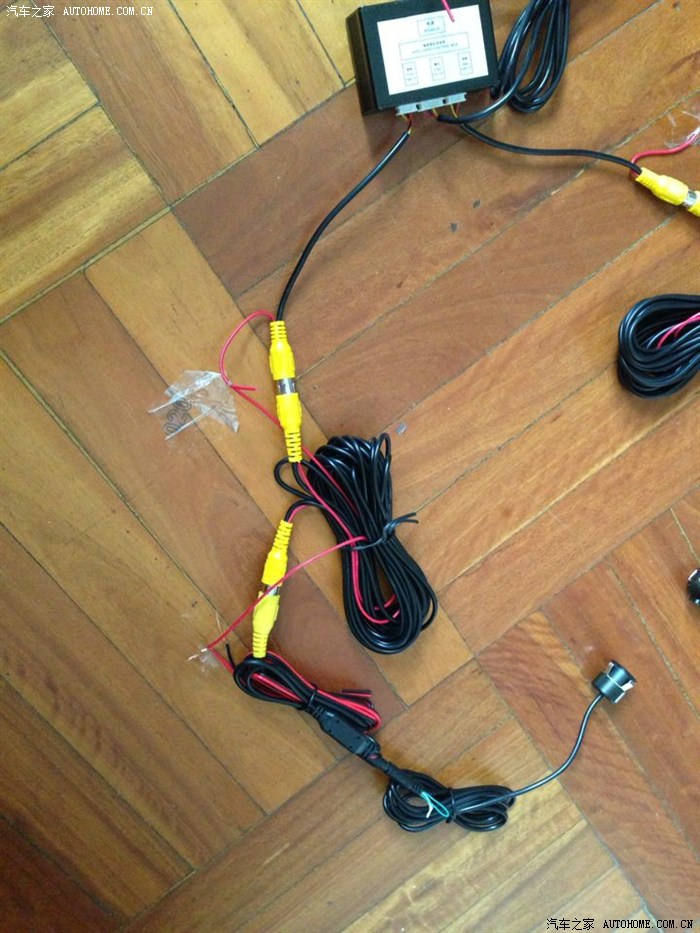

这就是双路控制器了：

连接说明书冗长不清.......这下，接线就成了问题了。坛子里有人发过，但最关键的接线图挂了。没办法，自己找吧，热啊，汗.....

万用表不断的测，终于，如下这张产生了：

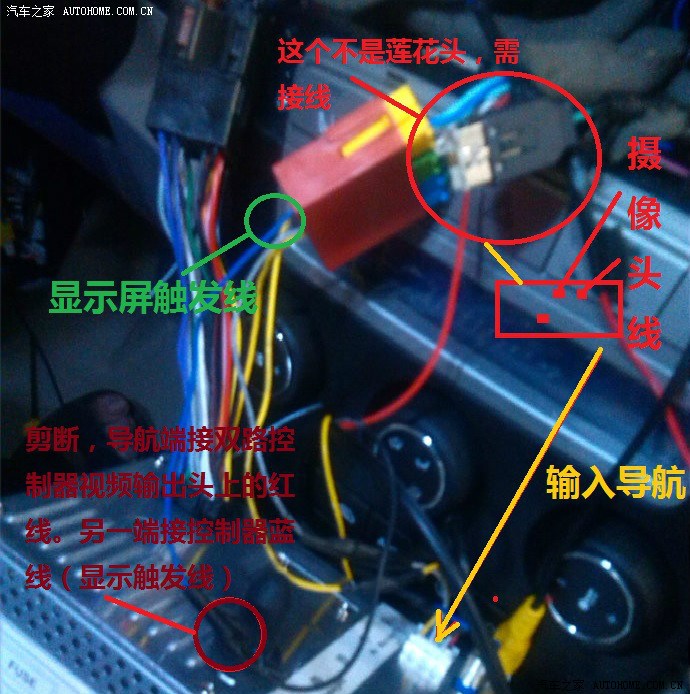

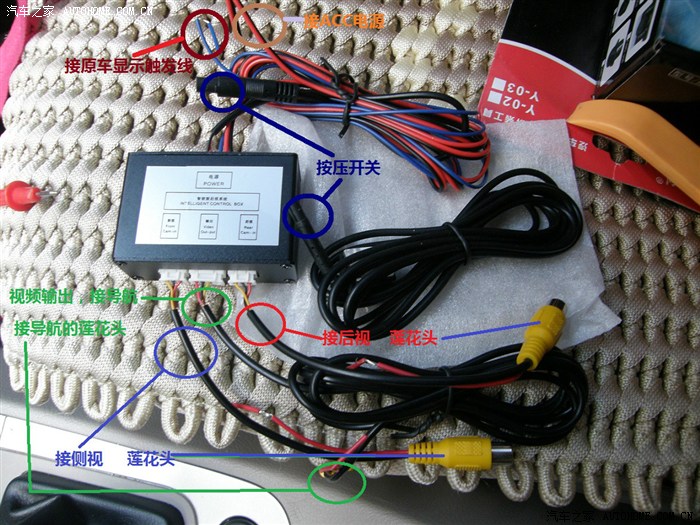

需要注意的是，导航上的视频输入（图上长方形的）插头需要接莲花头，红字部分已标注。给大家参考。

应车友要求，补上其它接线图：

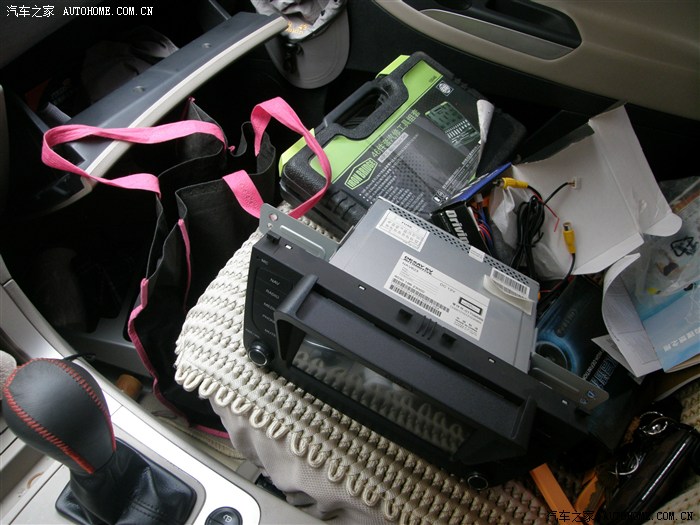

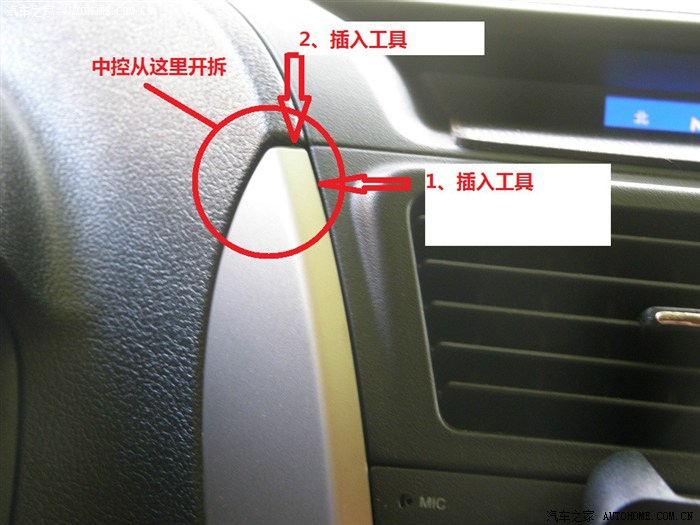

拆中控：

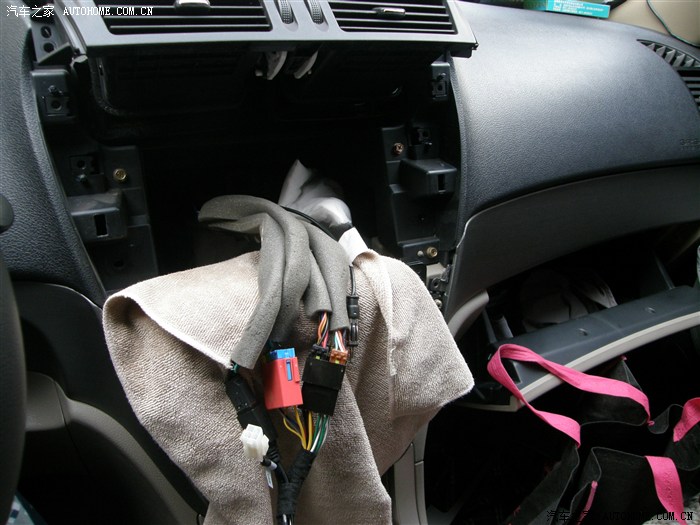

拆下导航主机，线头如下：

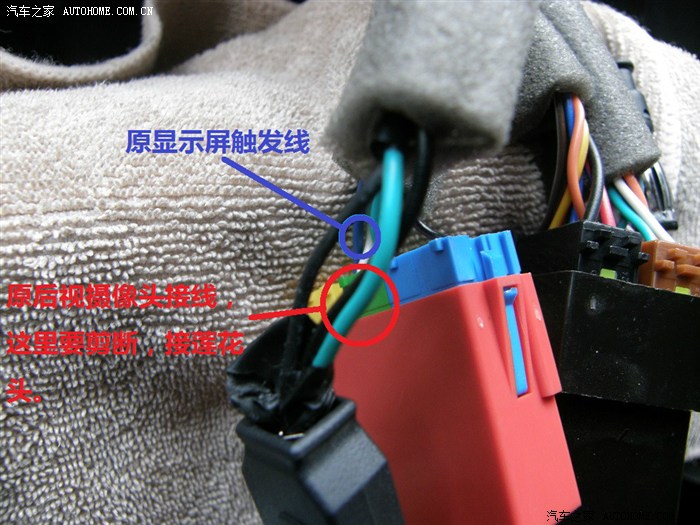

找到后视频线、显示触发线：

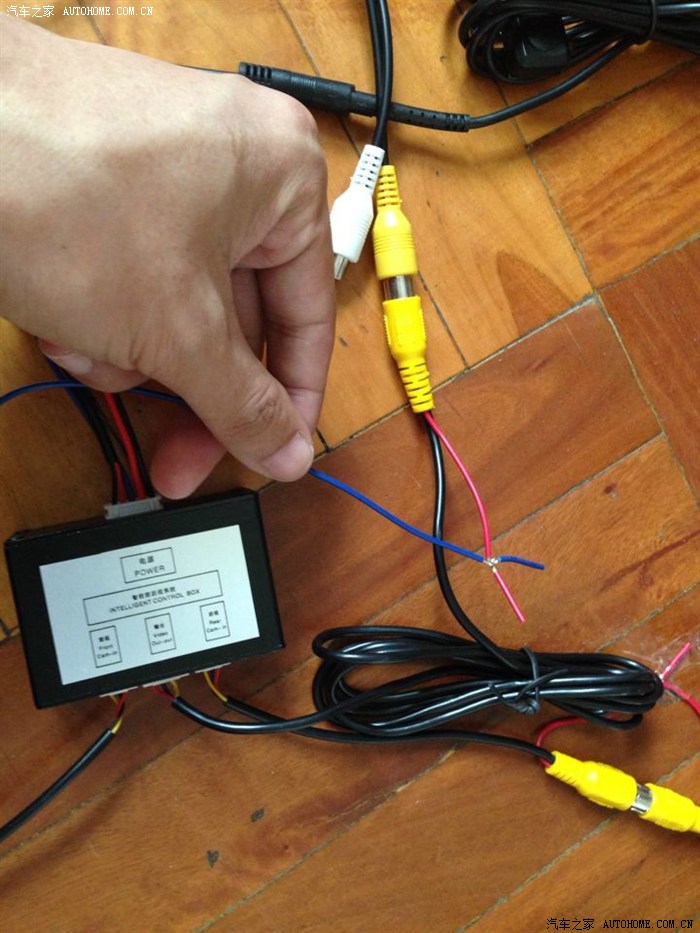

双路控制器接线：

右侧摄像头：

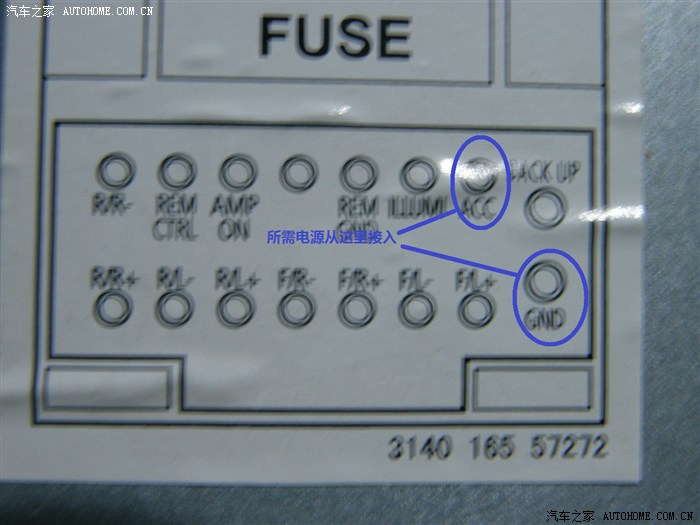

接出需要的ACC电：

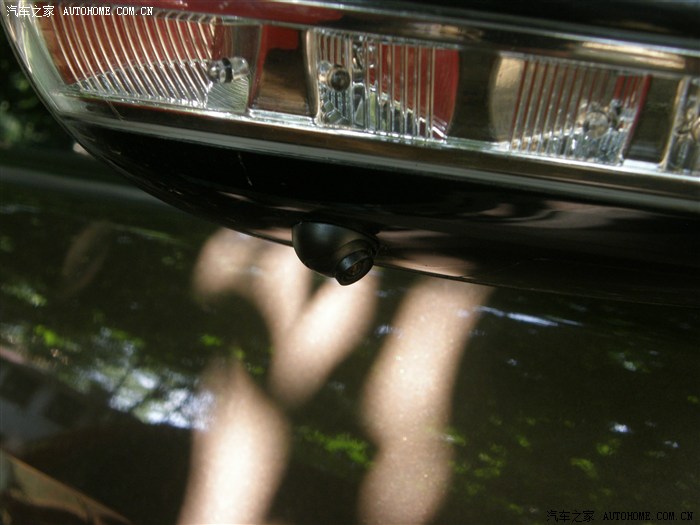

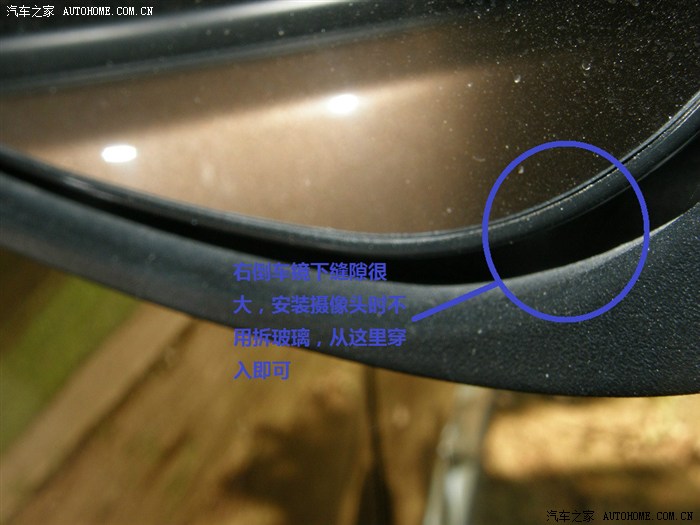

右侧摄像头安装：

安装位置：

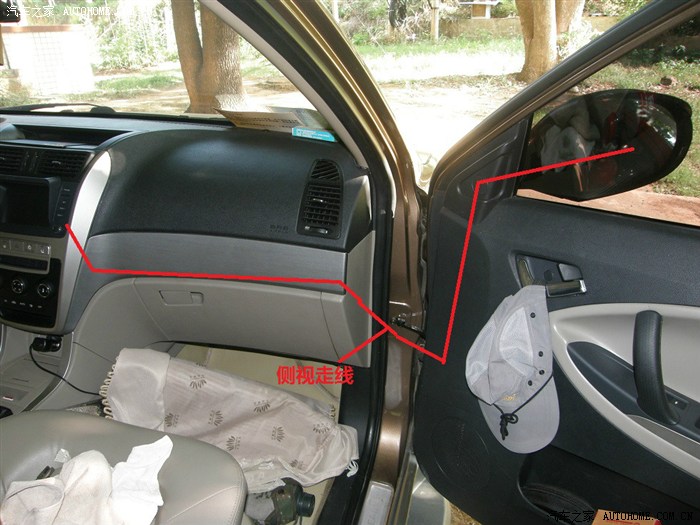

走线：

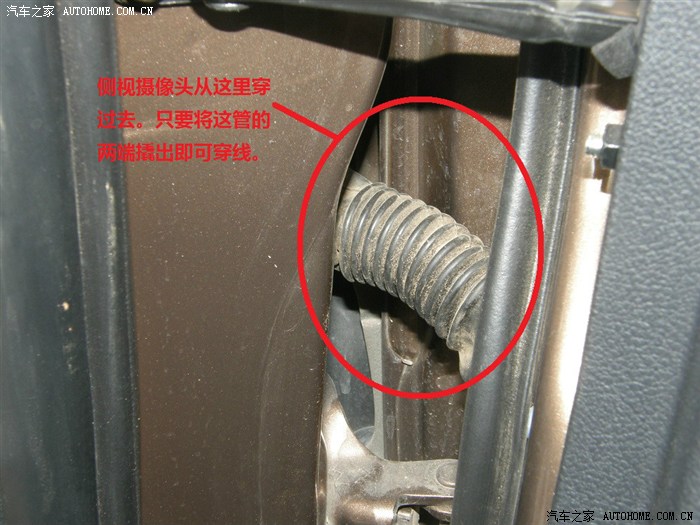

经过密封管：

工具集，乱!

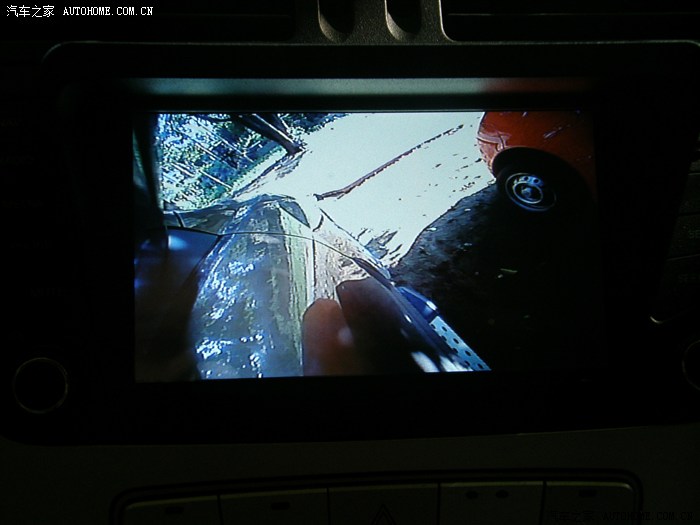

说下效果：

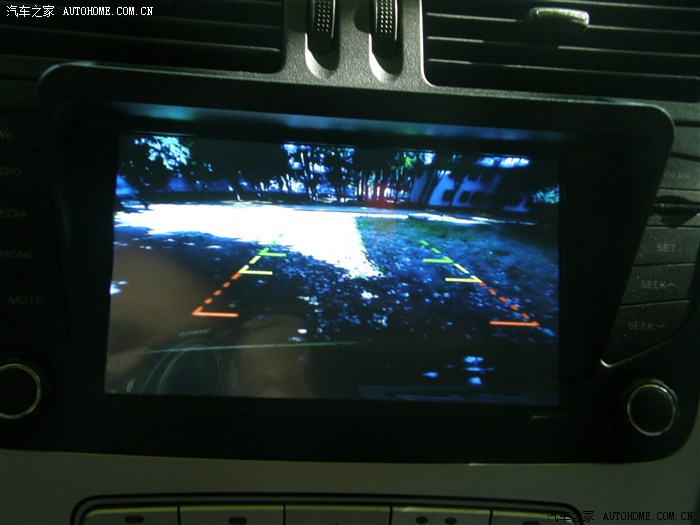

ACC加电时，显示侧视，持续时间15秒，期间如挂倒档，则立马切换到后视。

倒车完毕，再显示侧视15秒。

附带的按压开关，可视需要打开或关闭侧视。

ACC加电：

倒车：
