巧改我的小奔（续）

        先前我已发过几次小奔改装贴，受到不少热情车友的赞叹，当然也有提出批评意见的，甚至说版主瞎了眼，还给评了精华。很感谢车友的批评意见。我后来对以前的改装做了一点改进，使其更加安全实用，外观部局也作了相应整理看起来也简洁了一些，加上后期又新搞了些内容，今天再发最后一个改装贴。如有的图纸看不太懂，看看说明及照片也基本能明白，欢迎车友多提宝贵意见。

—、先把主要线路的改动作个说明。

 原来改装电路：

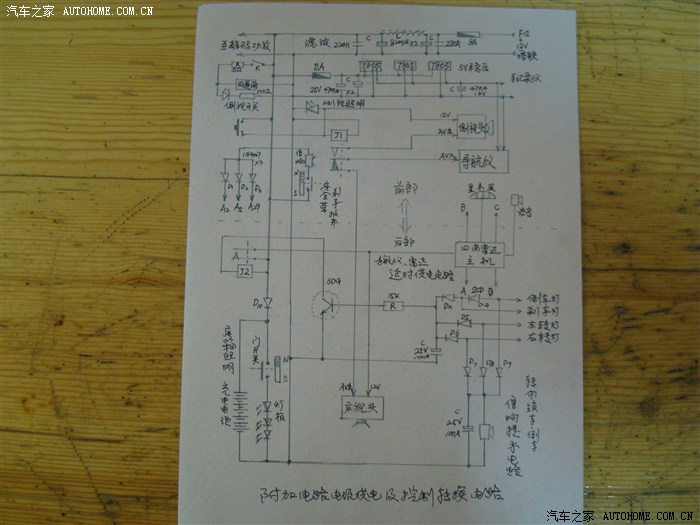

改进后的电路：

主要改动如下：

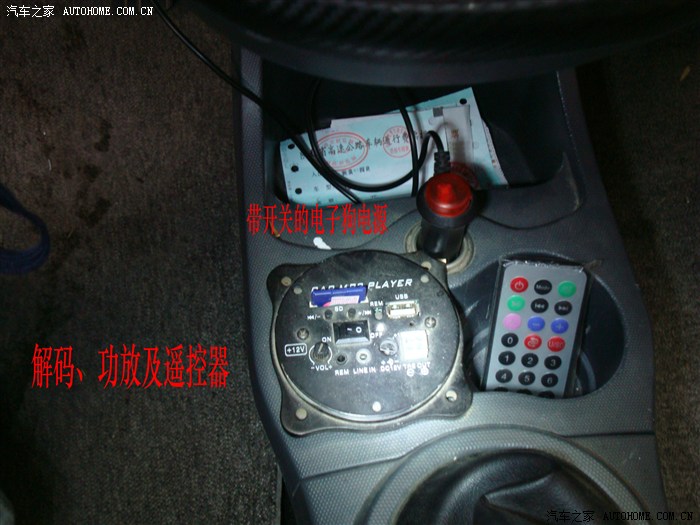

       为使驾驶室整洁、我将导航仪，记录仪的电源匹配器去掉，自装了一个大容量的5V稳压电源，它由三个5V三端稳压模块并联组成，输出电流足以满足这俩器件的需要（原来导航仪配的电源似乎供电勉强、导航仪经常出现亏电而自动关机），自装稳压器线路简单，装在一个废弃的电动车控制盒中，散热很好，使用中基本没有温升，十分可靠，我把它放置在驾驶室车充护板下面，外面看不到。网购导航仪时所配电子狗有单独电源匹配器，是带按钮开关的，我把它插在车充插孔上，跑生路可以开一下。这样原来一转三车充插座就可以甩掉了，连线也少了很多。

 另外把加装的解码、功放的电源、喇叭连线也从功放器下面护板内布线，使外面更加简洁。

下图为稳压器原理图：

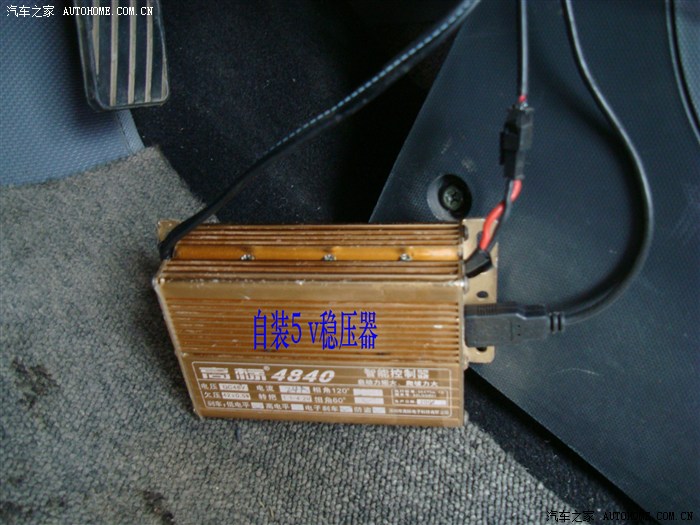

实体及安装位置

原来布线和现在对比

把原来导航仪、四角雷达延时供电电路中的470微法电容换为100微法的，延时时间由13秒缩短到5秒，以便行车中打转向后导航仪尽快从后视状态变回到导航状态。而在停车用到四角雷达时，如感到四角雷达供电时间不足可以轻点一下刹车，或直接打开转向就行了。

 导航仪、四角雷达、电子狗等走线还是从方向盘下缝隙处引出，适当稍作处理，侧视按钮也稍作装饰，看着不那么丑了。

日行灯的供电由原来的F12换到F13，即由原来的点火开关第一档换到第二档，并省掉了日行灯开关，只要车子一点火日行灯就自动点亮，熄火自动关闭，原来的日行灯开关现在做四通阀开关使用。

为线路安全，所有附加电路及电器不能直接从主电源电路取电，即接线的前端须有一到两级保险，我是从点火开关后接的，但尾箱照明需要常备电源，因此我又在尾箱照明加了一组辅助电源，它由十节AA400MAH充电电池串联组成，打开点火开关12V经二极管给电池充电，充电电池作为辅助电源供尾箱照明使用，平时可随时提供电源，加上自己安装的小机关，不带钥匙也可以从尾箱取物，并能自动照明。

为提高夜间行车安全.便于黑暗环境下的停车，我又分别在车底盘两边外侧贴上了一组LED灯带，起到示宽、照明作用，把它并接在牌照灯电源上，打开小灯底盘灯即亮。

二、加装几种信响提示：

奔奔迷你这种廉价车，很多信息都是通过指示灯来提示的，如车门开锁是转向灯闪一下，闭锁闪两下，车门未关阅读灯（中间档）亮，放其它档位不起作用，手刹、安全带也只是在仪表盘指示，不注意时容易疏忽，为此我简单改装了一下，加装了几种信响提示，可以帮助提示十几种信息。

（1）  安全带、手刹及刹车油液面、机油压力提示报警：

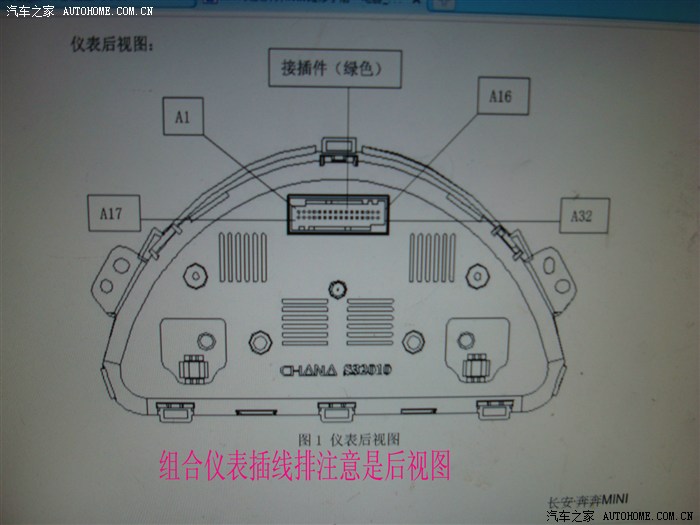

 此报警电路是对先前加的报警电路的简化，原贴对该电路已做过介绍，现在我用12v报警音蜂鸣器取代原来改的6v信响器，去掉LED发光提示灯，（留作它用，后叙）。保留了离合踏板上的磁控干簧管，将二极管接地控制端由原来座椅下开关处改到组合仪表后面的接线上，如图所示三支二极管负极通过一组多芯细线分别接在A2（白色）A5（黄、黑色）A29（黄、绿色）线上，注意包扎绝缘好，A5是机油压力报警提示接点。（车子熄火时，机油无压力，这时踩下离合是要报警的，点火后压力正常后报警自然就停止了）。

(2)车门未关严提示：

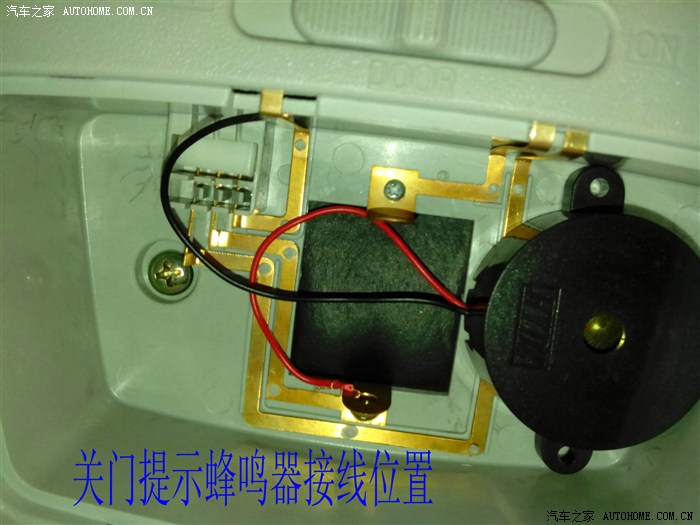

如图所示，蜂鸣器正、负极分别接在A、B两点上，无论阅读灯开关放置什么位置，只要车门未关严，蜂鸣器都会发出嘟--嘟--的提示音，提醒你关严车门。

（3）开闭锁及转向提示：

分别从左、右转向灯正极接一二极管接到蜂鸣器正极，(此处需并接一只100微法的电容，因转向间断时蜂鸣器电源需维持一下)可起到开锁、闭锁、左转、右转、以及寻车信响提示作用。开锁为嘟—一声，闭锁为嘟--嘟 –-两声，转向为连续嘟--嘟音，按两下闭锁键也会发出嘟—嘟—的提示音，寻车时好找到自己的车子，当然打开双闪也会发出嘟—嘟—声，可提醒后车注意。

 （4）从倒车灯接一二极管到蜂鸣器，（和开闭锁共用一个蜂鸣器）就构成了倒车信响提示，只要挂上倒档，蜂鸣器即发出嘟—嘟—的提示声，以提醒车后行人注意。

在这里蜂鸣器采用12v的，响度在90—95分贝，太响了怕在路口转弯时交警会关照。二极管为普通整流二极管，蜂鸣器网购只有几元钱，改下来成本只不过十几元钱，改装电路也简单易行，感觉比较实用。

三、给发动机进气系统加装机油透气壶:

有关机油透气壶的加装、作用及好处论坛里有不少论述，主要是为了减少进气支管的积碳，也有利于降低油耗。我想这东西不贵也很好装，就淘了一个自己装上了，含油管连邮费大概是75元，自己重新做个固定板，很快就装上了。装上后才跑了几十公里，透气壶里就发现有脏油了，我想长期使用肯定是有用的。






四、加电子空调温控器，改手动空调为手动、自动两用：

从淘宝上买了个电子空调温控器，一来是通过它随时了解驾驶室内的温度，再者可把车子的空调制冷改成自动的。电路改装比较简单，一般是推荐将温控器两点控制端子串接在AC开关电路中，使用时要先按下AC开关，再打开风机，当室内温度到达设定温度时，空调启动，温度降低到设定温度时空调自动关闭。我分析了一下汽车空调控制电路，发现空调启动必须满足两个条件，即AC开关和风机开关必须都打开，缺一不可，奔奔迷你也不例外，因此没必要把温控开关串入电路中，可以并接在AC开关上，使用中不用按下AC开关，打开风机就行了，温控器会依据设定温度自动控制空调的开停，使其处于自动状态。也可以按下AC开关强制启动空调，不受温控器操纵，（如给前档除雾时。）另外即使温控器达到启动温度，这时如不开风机，空调也是不工作的。因此说我改动后的空调是手动、自动两用的。

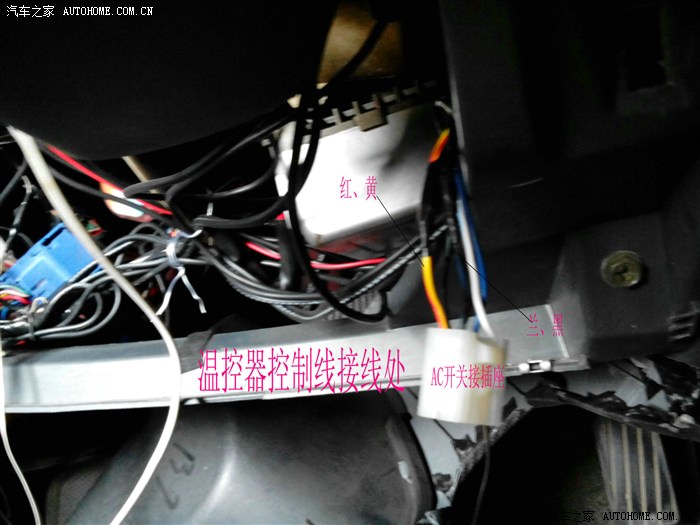

温控器两根控制线接AC开关的红、黄线和兰、黑线，不分正负极。温控器电源接12v，我买的这种也不分正负极。

五、改造加装电动四通阀，改善空调制冷，降低油耗：

给暖风热水管加装四通阀主要是用于改善空调制冷效果，由于汽车空调系统的室内风箱是由两部分组成，一是制冷用的蒸发器，二是制热用的散热器，冷热转换只是通过旋钮开关调节出风风道来实现的，制冷时虽然关闭了散热器风道，（旋钮不到位热风道可能还关闭不严）但散热器内热水依然在循环，产生着热量，这就等于空调在制冷时还得“背”着一个热水箱，费劲切效果差，不冷还费油。加装四通阀的目的就是要在空调制冷时关闭室内散热器的热水循环，使其从机仓走捷径流回发动机，据说这样可降低室内温度5度以上，制冷也快了，因此我一直想改它。我看过淘宝上四通阀有很多种，全铜的体积大，全顺的那种接口间距不合适，而切它们都是手动的，使用不方便，只有福特用的一种电动的，口径合适，但小奔热水管处位置很小，直接安装也很困难，需要改造想办法才能装上。淘宝买回后一看这种电动四通阀实际是一个三通阀，不过三通也可以用，它虽不能完全切断室内水路，但也可以改变热水小循环，为便于安装，又另购了一个三通接头，把三通接头接在回水管上，再把电动三通阀接在进水管上，然后把两个三通用水管连通，由于水管较软，使三通阀安装位置相对随意一些。但看似简单实际操作比较困难，奔奔迷你的机舱空间太“迷你”了，还要先回收防冻液，一个人折腾了两个多小时才搞好，四通阀安装示意图及实物及安装效果如图所示。

安装完后加防冻液，松开壶盖怠速运行5分钟以上再拧紧，检查各接头有无漏水。

安装暖风四通阀的另一个作用是在气温较低时关闭室内散热器循环，以利于尽快提高车子水温，好让发动机尽可能工作

在高效温区。发动机高效工作温度水温应在95度左右，而奔奔迷你10款中网进风口 面积大冷却散热快，一般在春、秋、冬季水温很少能达到90度，这时水箱散热风扇连低速都未启动，特别是几公里的近距离行车，水温甚至达不到80度，这也是造成冬季油耗偏高的主要原因。这个问题我以前专门发过一个帖子，也曾在冬季采取过遮挡前中网做过实验，有效果。这次搞了四通阀到冬季再试试，我想可能会好一些。

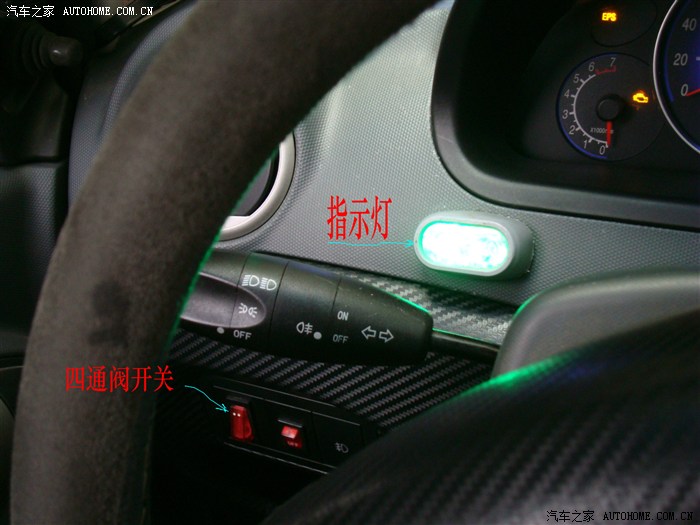

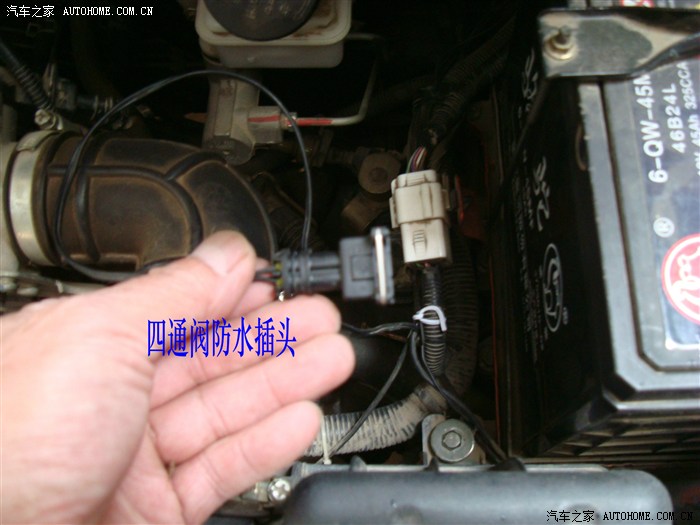

四通阀的开关是原来不用了的日行灯开关控制的，为降低四通阀功耗，防止阀体过热，我特意在四通阀电路中串入一只降压电阻。（5欧两瓦）把四通阀供电电压由14、5v降到11、5v，另外还并接了一条显示电路，由一只LED和一只电阻组成，用来及时显示四通阀工作状态，（是否通电）。LED安装在原来安全带声光报警指示灯座上，灯座内另外两只变色LED用来显示水箱散热风扇的工作状态，以便掌握风扇是否工作、是低速还是高速，可配合OBD电脑可对车子各种状态了如指掌，掌控自如。

下图为四通阀和散热风扇监视电路。

下图为散热风扇检测取电处。

车子开了快三年了，开的不多，主要是去幼儿园接一下小外孙，因有空闲改装的不少，都是自己一个人搞的，毕竟60多了也干不动了，今天做个总结，也算是改装终结吧，望车友们多提意见。

两年多改、加装项目有：

全车隔音:（发动机仓盖、防火墙、四门、车顶、叶子板、底板）各门再加密封条，降低车内噪音。

简单装饰：车内碳纤维贴纸、四门、及前后亮条、安装前档泥板、四门晴雨档，门槛贴犀牛皮、前档玻璃上沿贴膜防耀眼。缝制方向盘套，添置3D脚垫等。

加装带解码的功放器带8寸低音喇叭另加左右小高音，配合原机可插卡听音乐，有较好的音响效果。

改换车灯:全车小灯含阅读灯、刹车灯都换成LED灯、加装地盘灯、尾箱灯、加装随转向灯闪烁的日行灯带、灯眉、鹰眼灯。另外倒车时电路中经一只二极管自动点亮刹车灯，增加了后方照明。

加装尾门隐蔽机关，方便取物。

加装了几种信响提示：（略）

加装的附加设备有：OBD电脑、行车记录仪、防盗报警器、电子狗、自动空调电子温控器、机油透气壶、改进安装了四角方位雷达、改进安装带后视（转向、刹车、倒车时）及侧视、能自动开关机、有蓝牙的导航仪，最后改造加装了暖风电动四通阀，看我改装后的小奔算不算的上高配加强版。算了一下改装所有材料成本大概不到3000元。电路设计、安装，施工都是个人弄的，省了工费，消磨了时间，这也算是一种闲趣吧，算了不想再搞了，到此为止吧。
