重磅巨制：DIY H4大灯爆改Q5+Z9（新增效果视频）

新增效果视频：

http://v.youku.com/v_show/id_XNjA3ODI3NDY0.html

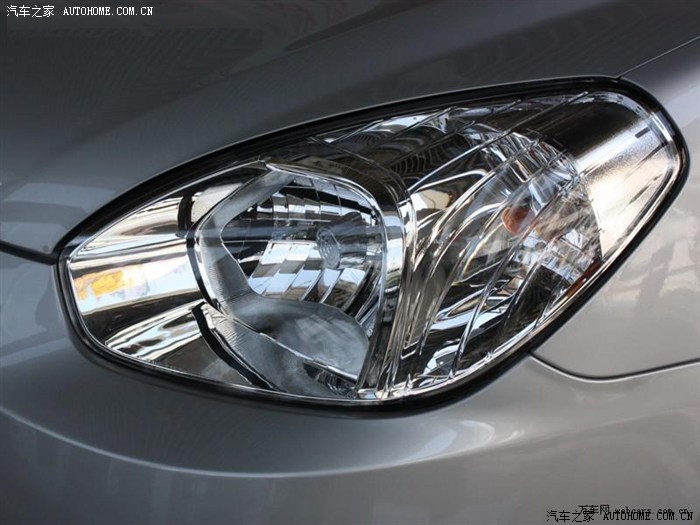

  原车是H4型大灯，远光、近光靠一个灯碗。弄的远不远、近不近的，很无力：

          只改Q5，近光强大，远光够用但不强大。这次改装 设计思路是用铝合金板材，制作支架，换掉原车的灯碗。在铝板上同时装备Q5透镜和Z9灯碗。

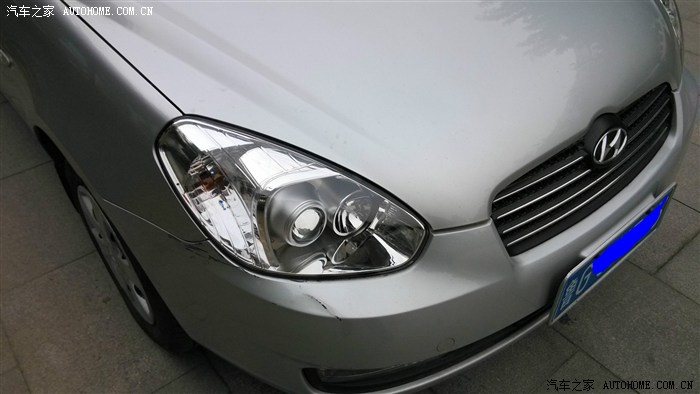

改造后，近光是Q5透镜近光 ， 远光是Q5透镜远光+Z9远光，4氙气远光，完胜“海拉”系列，如下图：




         话多累人耳，字多烦人心。看图讲故事吧：

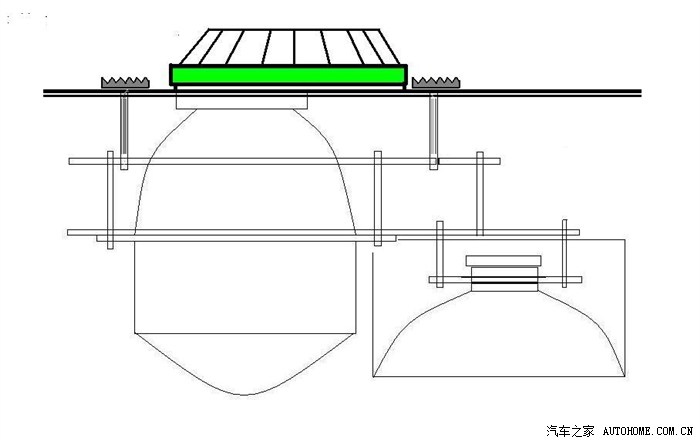

    改灯原理图：

换成铝合金自制支架：

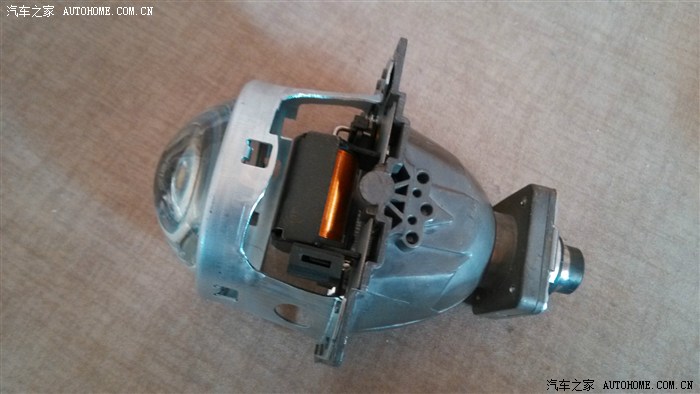

Q5透镜，早就装过，拆下来再照一张：

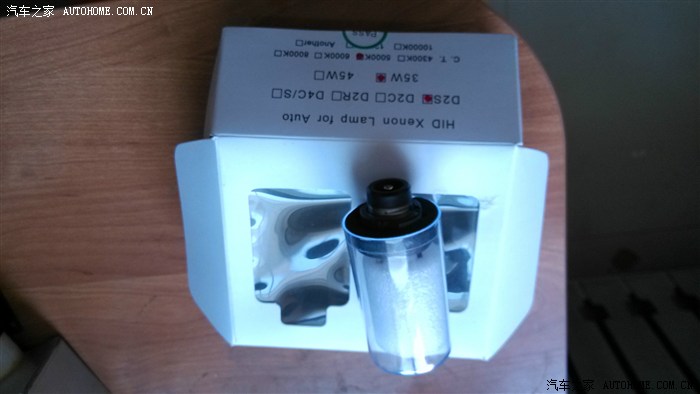

雪莱特D2S球泡

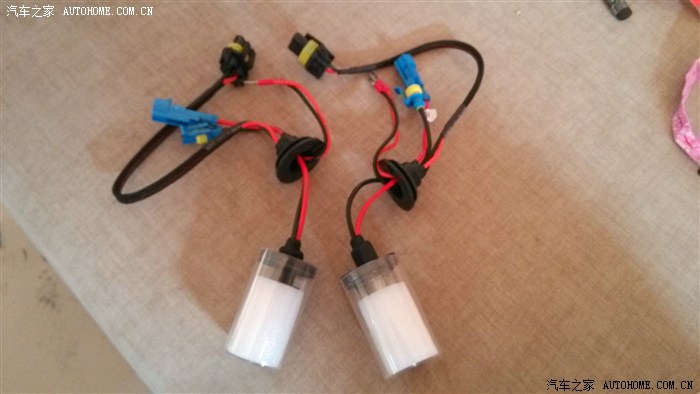

UK      4300K    H1氙气灯泡，装Z9用：

H1用的多路通F3快启安定器，忘了拍了。

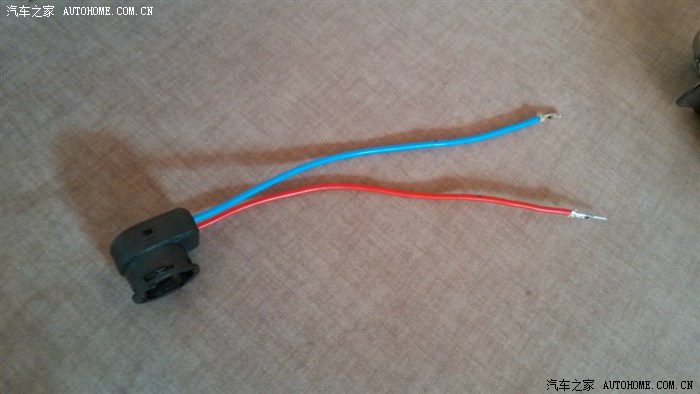

D2S转接线：

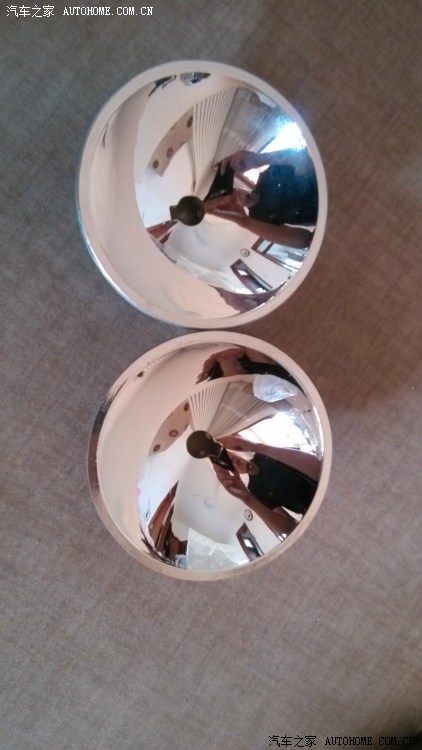

Z9：

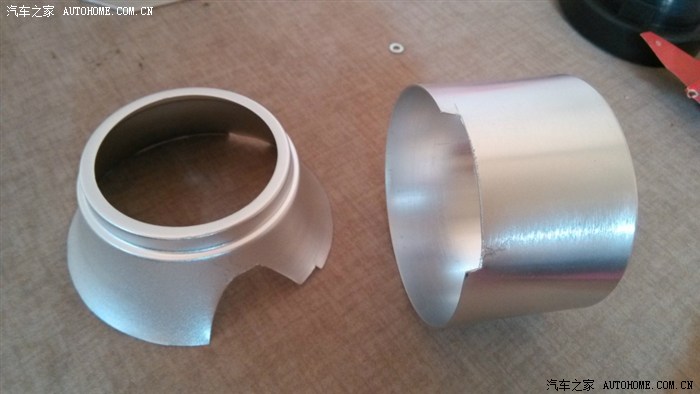

装饰罩，剪切完了才想起来拍照：

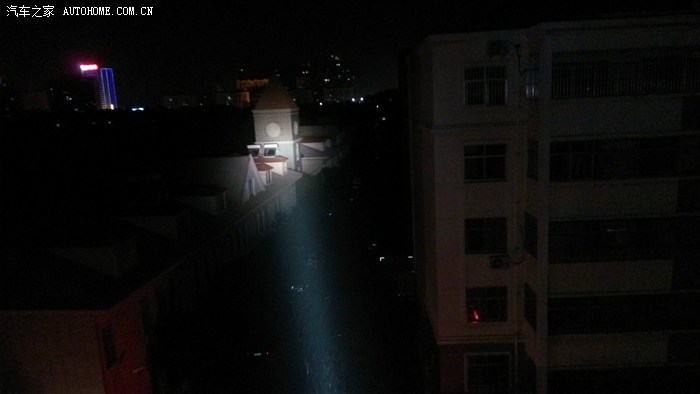

夜晚楼上试验Z9效果：

夜色漆黑：

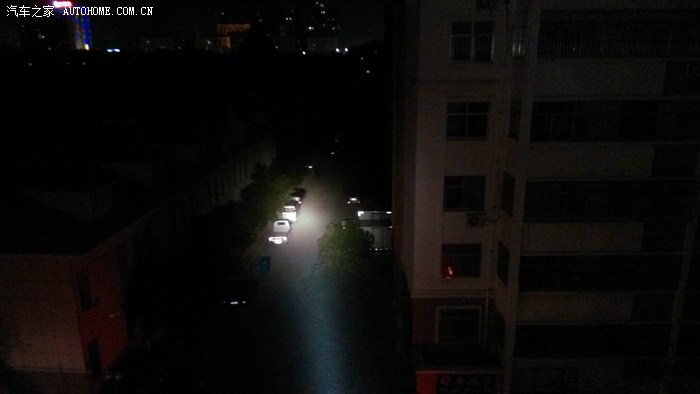

单只Z9效果：
