北斗星1.0加装自动大灯,自动行车灯

如题,闲来无事,让我的小行星也高级一下功能copy
晚上:
1.遥控开锁时即时开启大灯后延时灭灯。(寻车迎宾功能)
2.电门锁转ON档大灯熄灭。
3.车子点火启动期间大灯熄灭,待车子启动后大灯开启。
4.行程结束车子熄火,保持亮灯后延时灭灯。(伴您回家功能)
5.遥控关锁时保持亮灯后延时灭灯。
6.三路输出:光线稍微暗的时候只亮小灯,光线较暗的时候亮小灯和大灯,大灯还可远光、近光进行切换。
白天:
白天遥控开锁、关锁及启动车子、车子熄火时均不开灯。
进入黑暗车库或隧道即时开灯,也可选择延时1-2秒后开灯,以避免过天桥或涵洞时开灯。出车库或隧道延时灭灯。

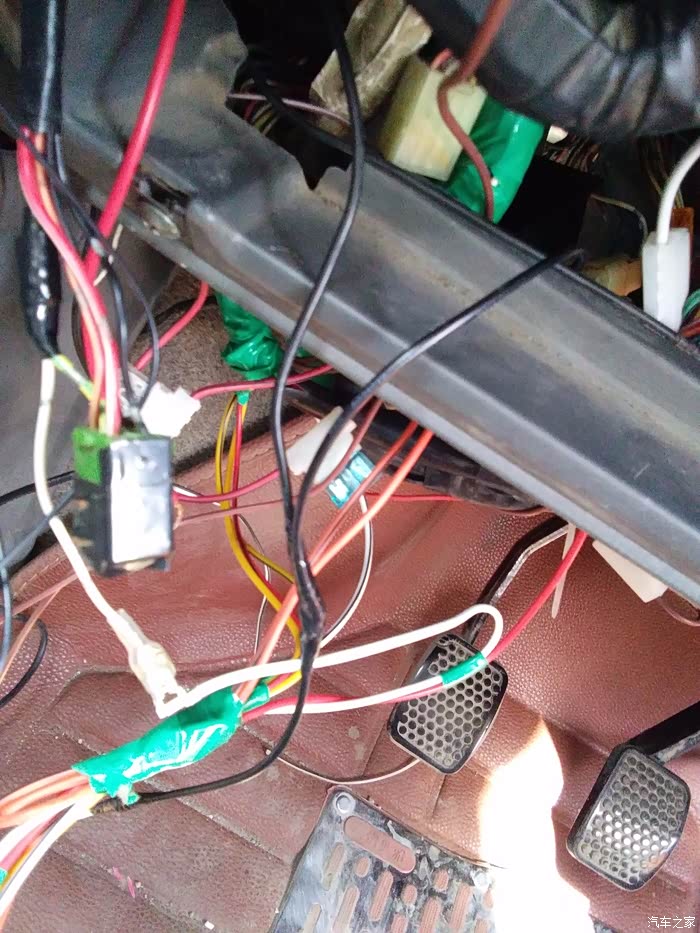

先找到的小灯线

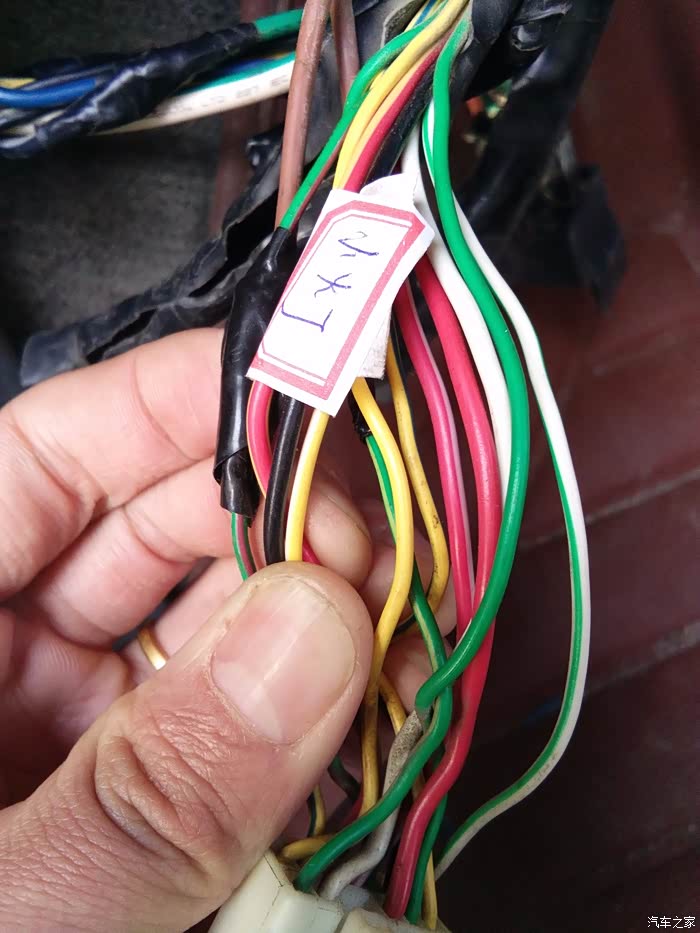

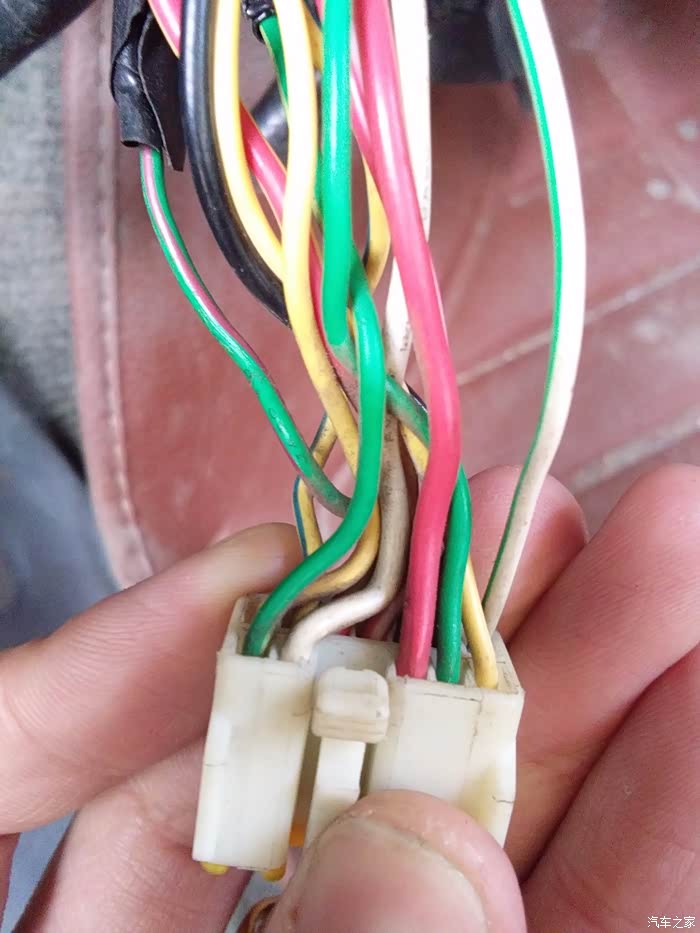

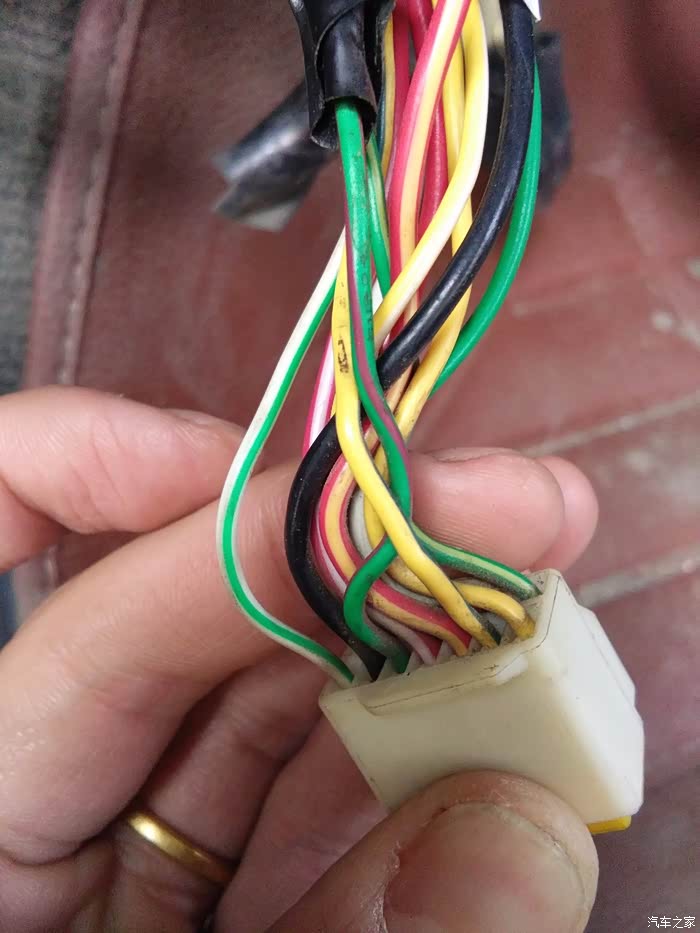

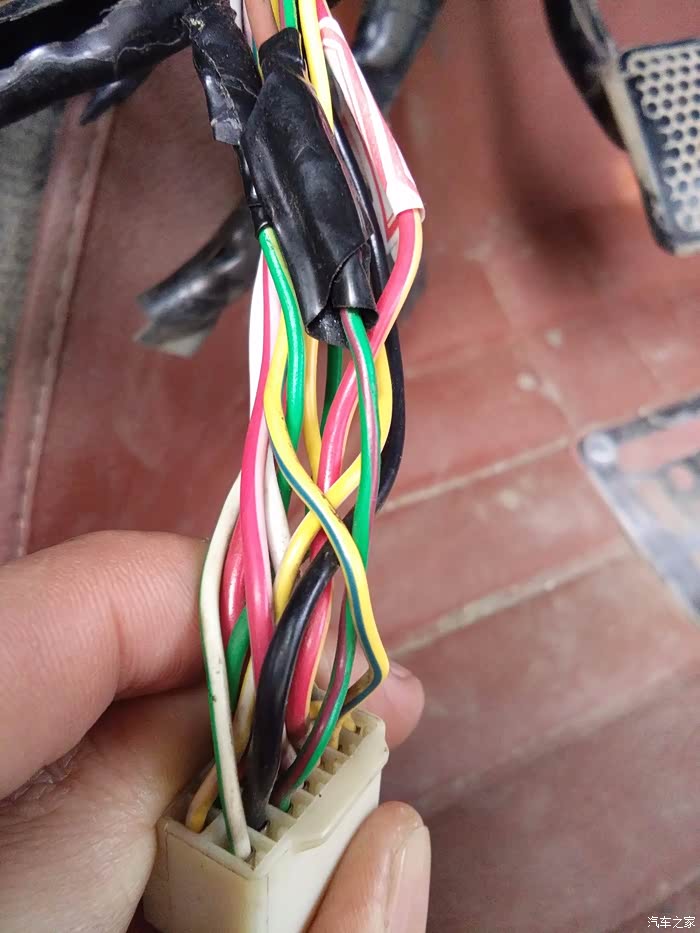

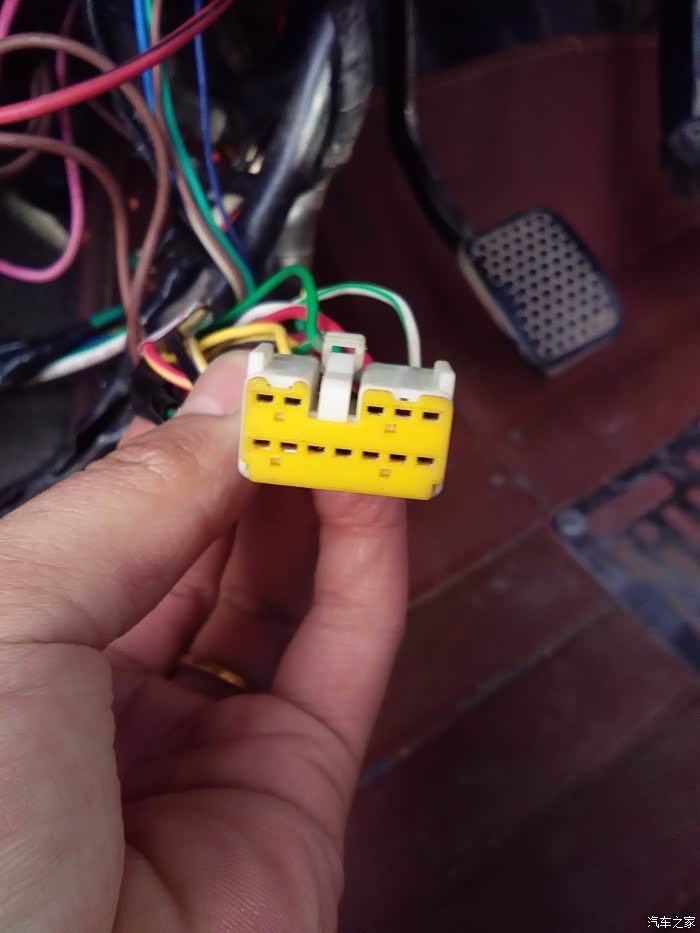

组合开关插头,插在驾驶室保险盒内,所有开关灯基本都在这

用万用表通断档测量,开小灯,哪个短接就是哪个开关,断开看是否变化

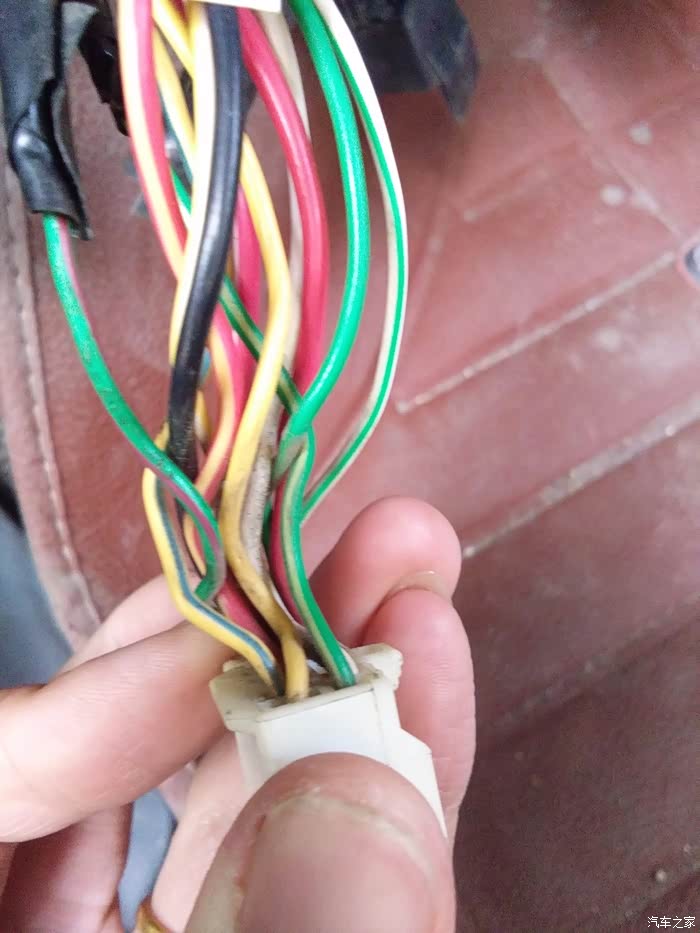

同上

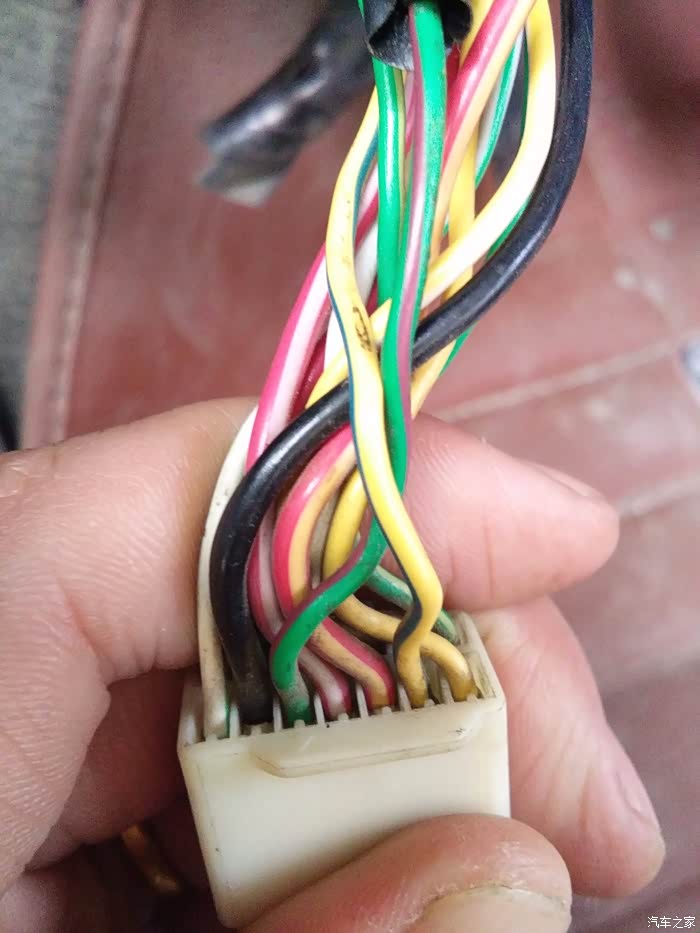

同上

同上

同上

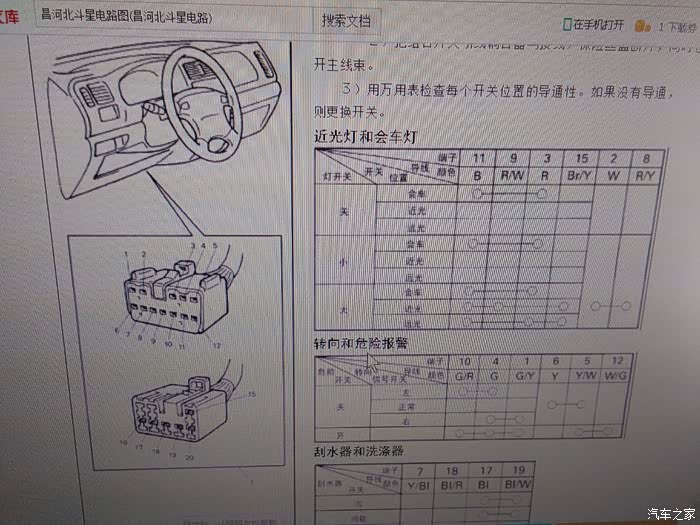

网上的插头,跟我的不对着。我的近光是9、11远光3、11小灯2、8

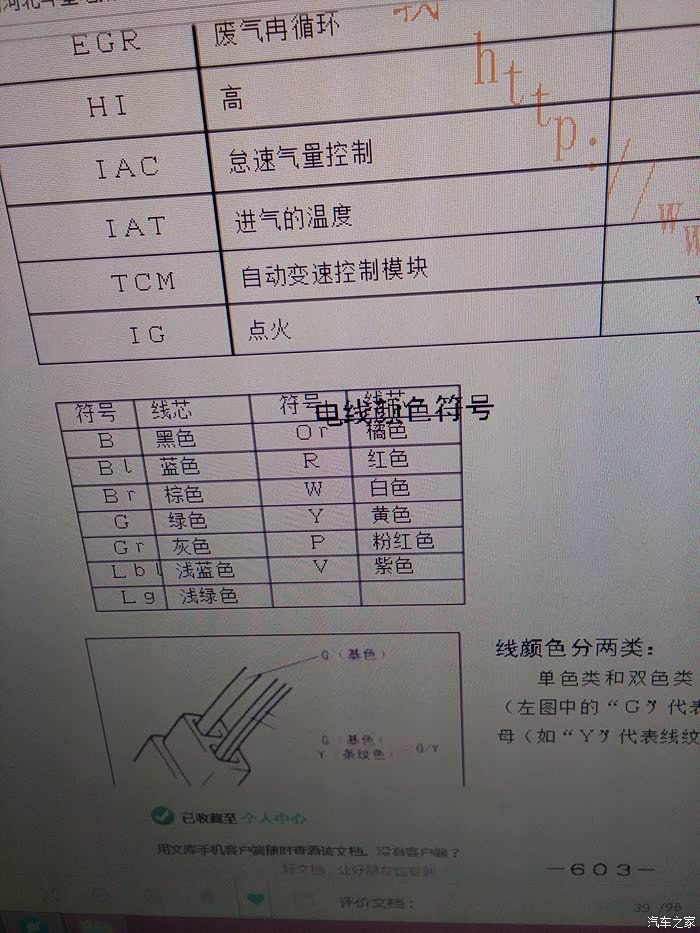

颜色也不完全对上

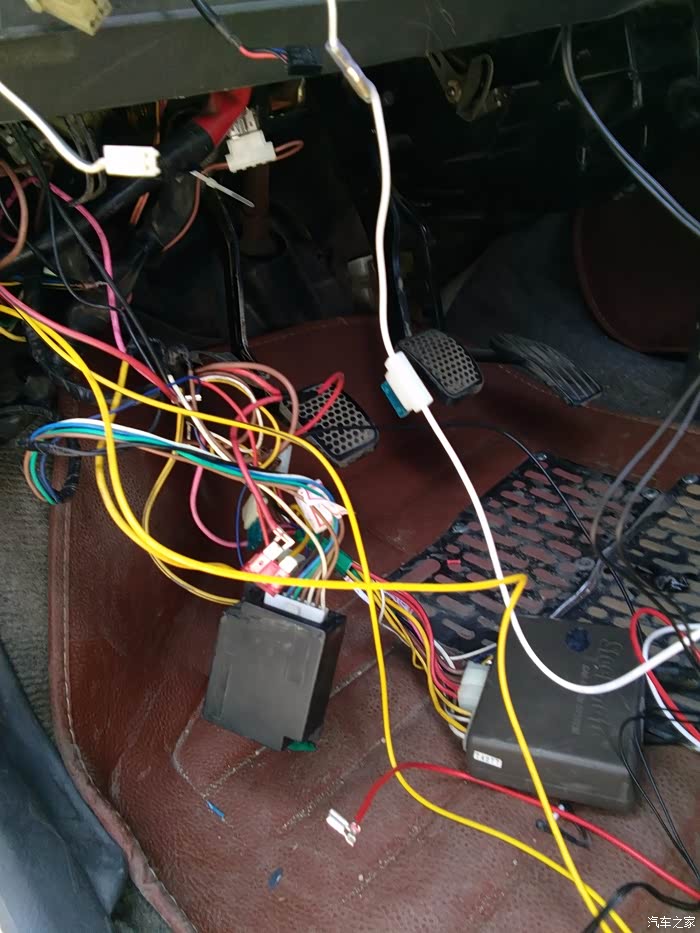

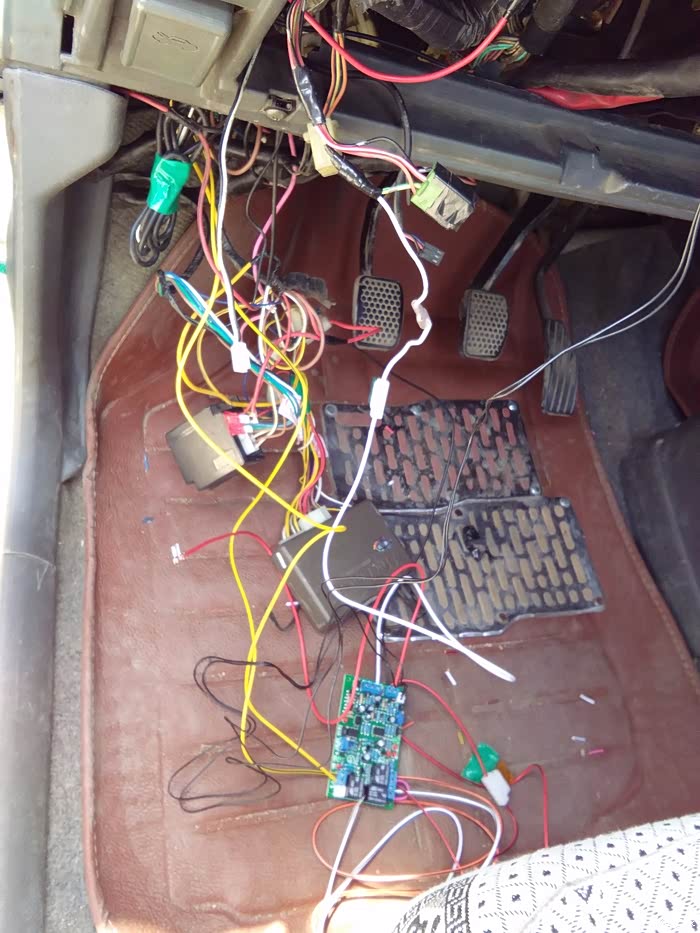

过程,好多

工具,图纸

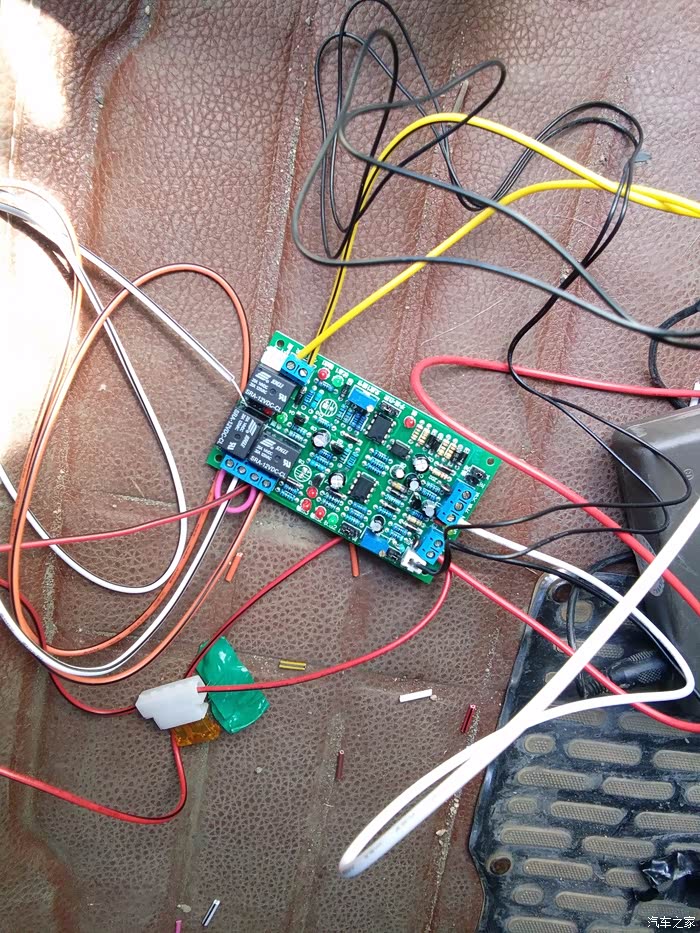

测试

为安全加保险

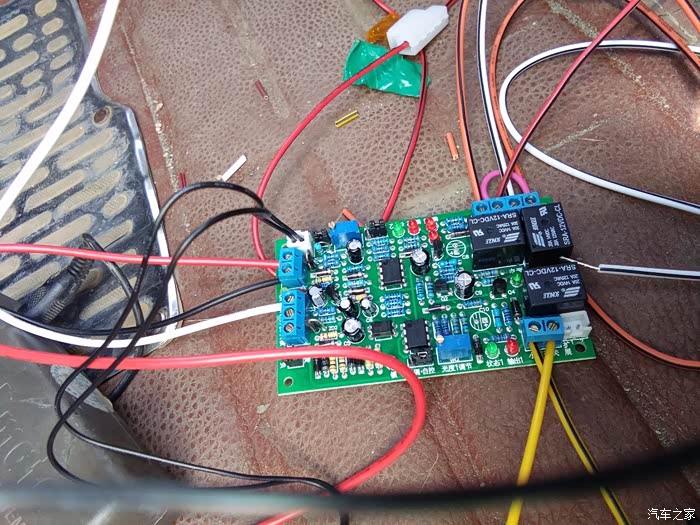

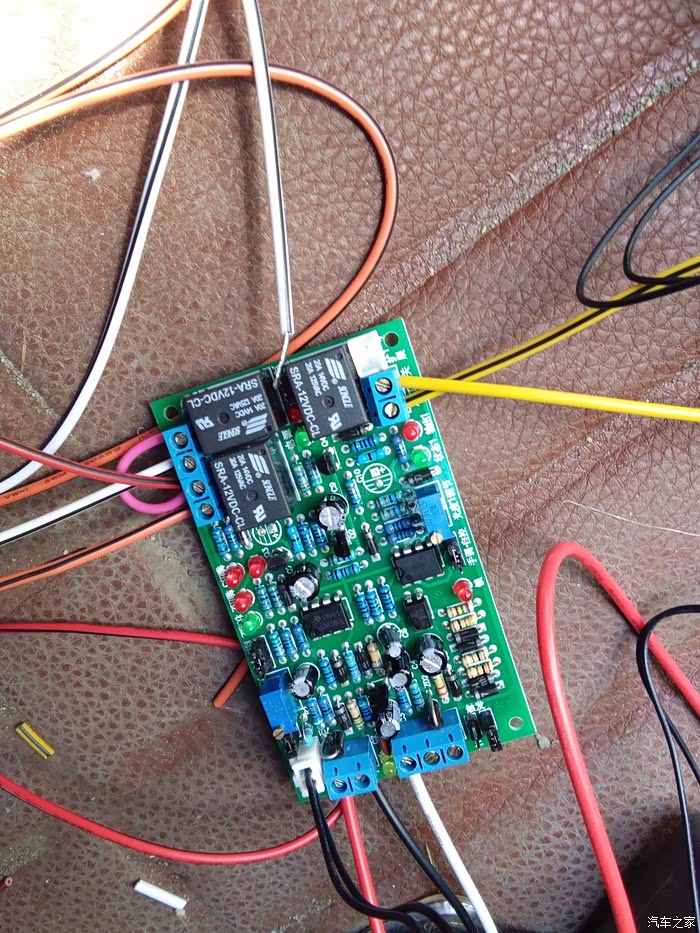

调试中

调试中

调试中

调试中

完事

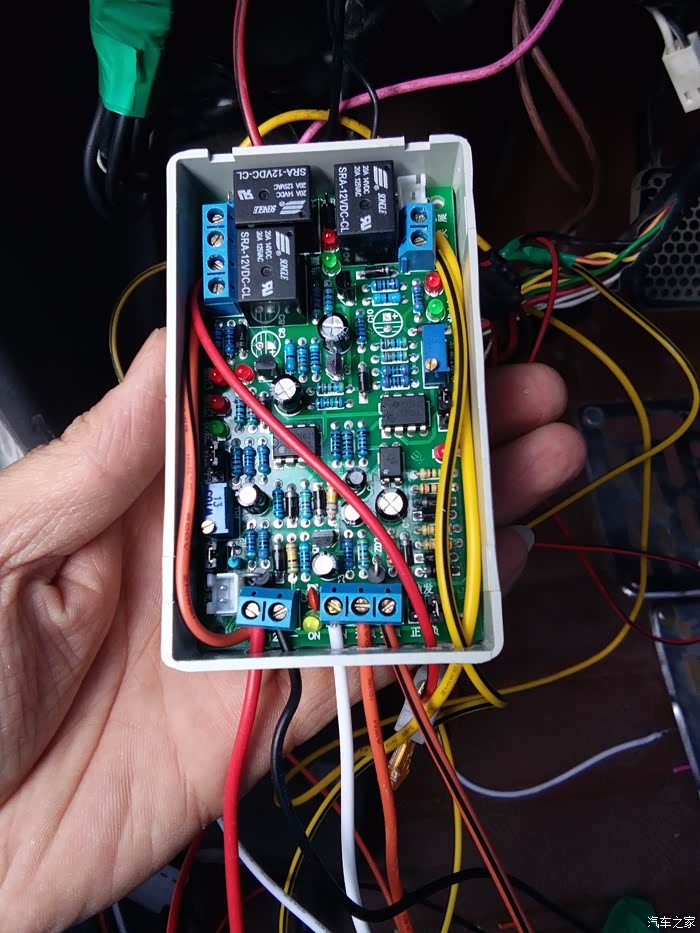

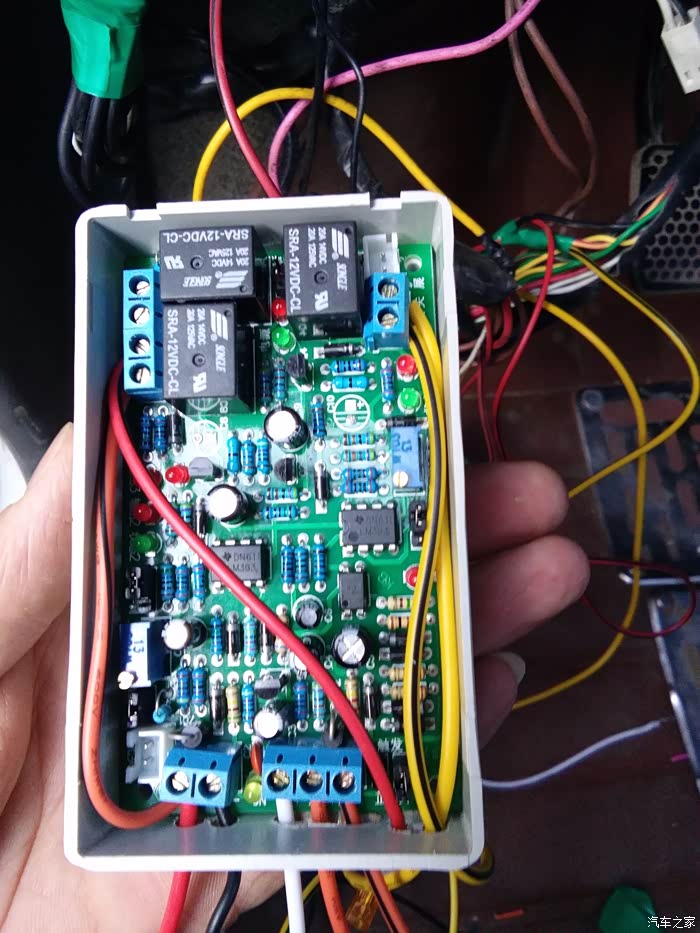

加固,盒子正好

就是接头没搪锡

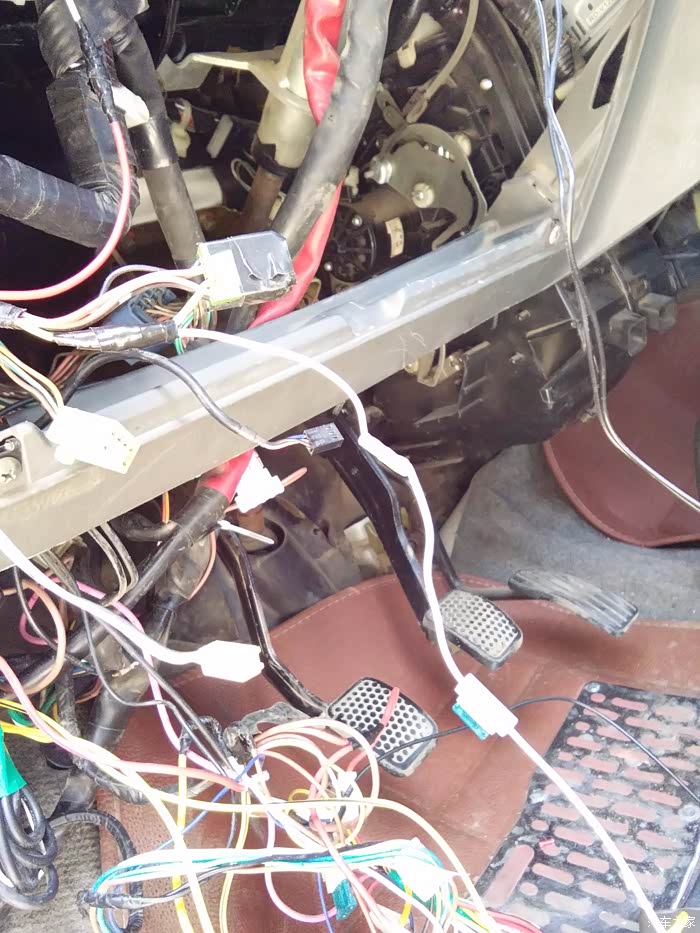

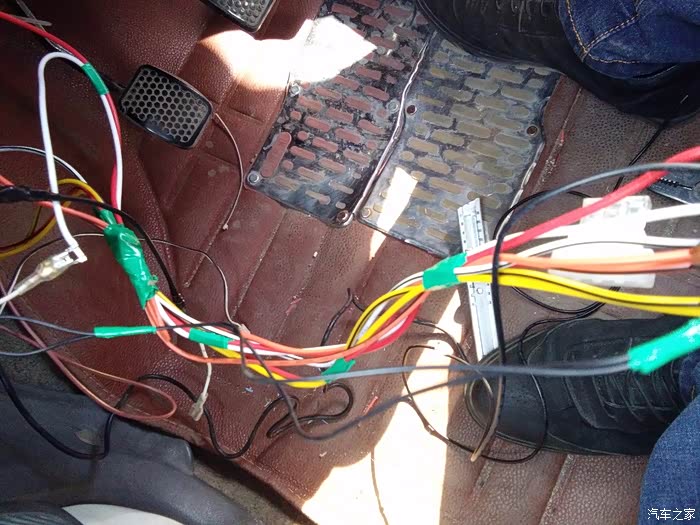

理线

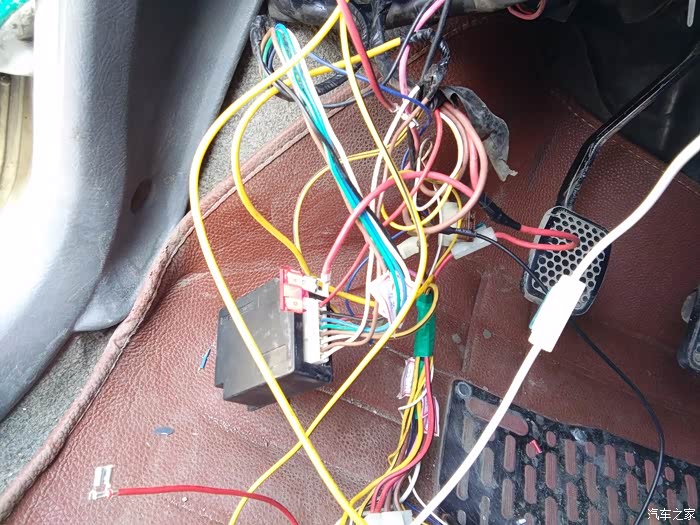

繁琐

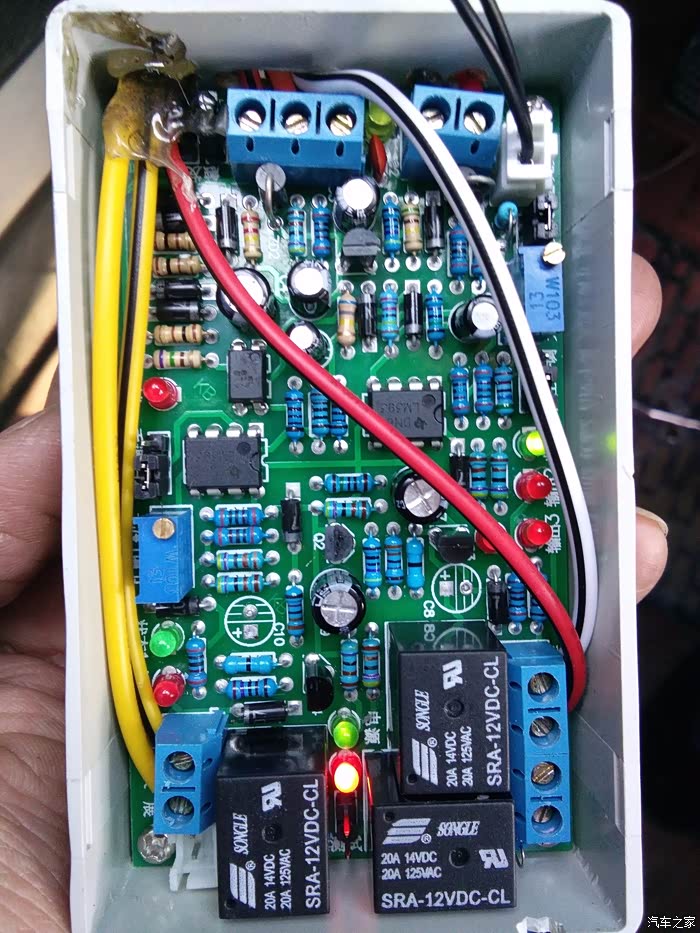

整理好的样子

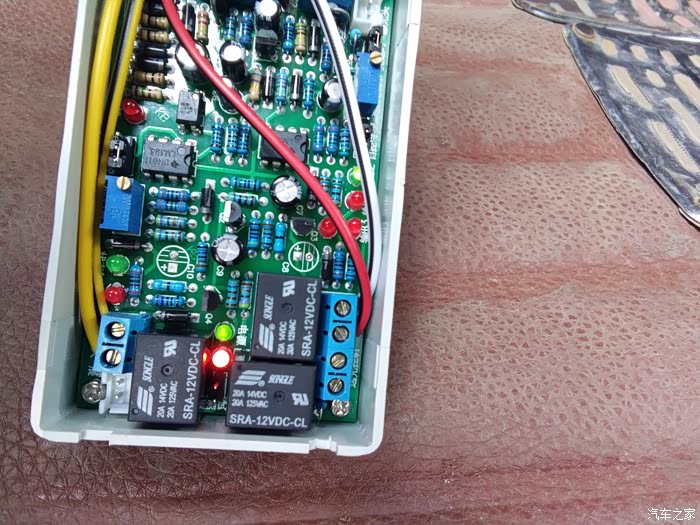

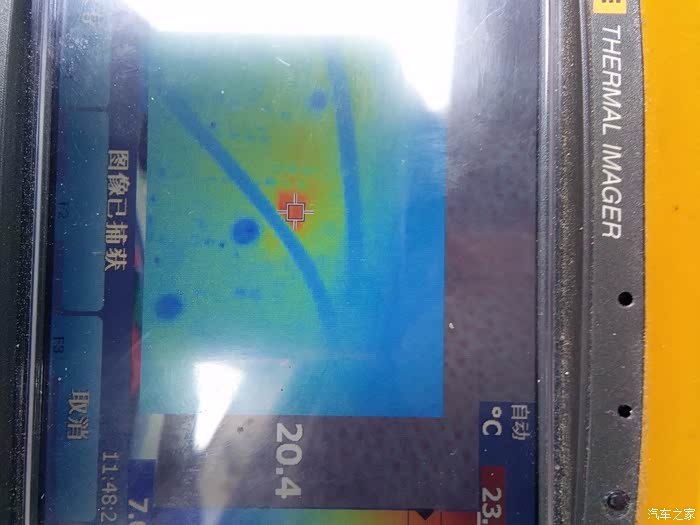

热象仪测了下温度,待机时候近光开关旁边两个电阻温度稍高在23摄氏度,室外温度7度
