12款瑞虎改装新款安卓大屏导航 全网首发 海图求精

  由于发了商家信息有广告嫌疑被删帖，今天修改了一下，重新发帖

各位虎友大家好：前两天安装的安卓大屏导航发了个预告贴，看大家都很期待俺的安装作业，今天连夜整理了一下安装过程拍的图片。由于安装了两台大屏导航照片拍的不是很详细。各位虎友将就看吧  主要部分会详细介绍的。

    前一段时间在某宝看着新款瑞虎3的安卓大屏导航很爽。屏幕大  功能多价格合适，就咨询了几乎全部的卖家，得到的答案是 老款不能安装，此导航只适合新款的瑞虎3,。（同时也鄙视一下：有那么一两家卖家为了赚点销售量不负责任的说老款买回去直接就能安装不需要任何的配件。我又问他们：有老款安装成功的么。他们回答说：没有看着外观差不多，应该能安装。晕 只是应该能安装么  ）。大多数人都说不能安装，准备放弃吧，后来我把老款新款的中控图放在一起反复对比了一下。老款的是整个面板有凹凸，新款的是整体浮出来。出风口和下面空调按钮哪里有点差别，别的地方都差不多了，也不知道里面的卡扣什么样子。说来也巧朋友正巧刚提了一辆虎3刚把牌照挂上，我把朋友叫来就直接给把中控的面板给拆了。老朋友了   一般人的话肯定不乐意的，崭新的！！！！！！！！！！！！！！！！！！！！！！！！！！

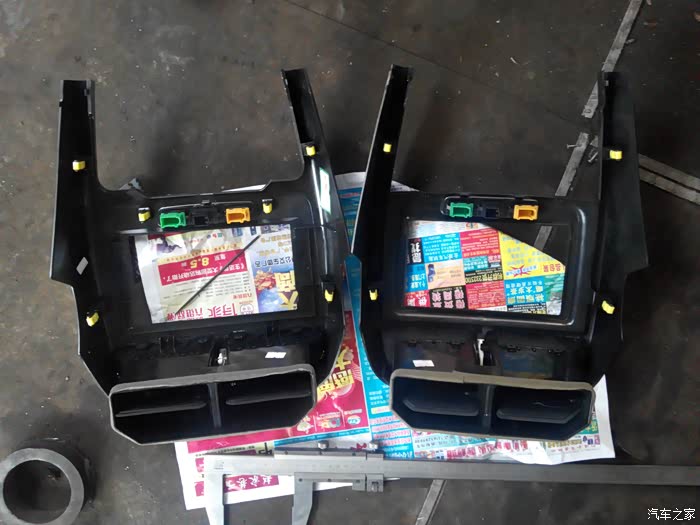

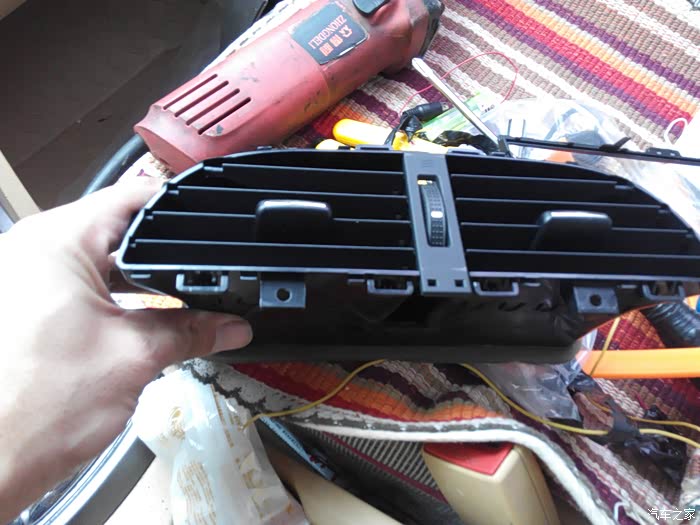

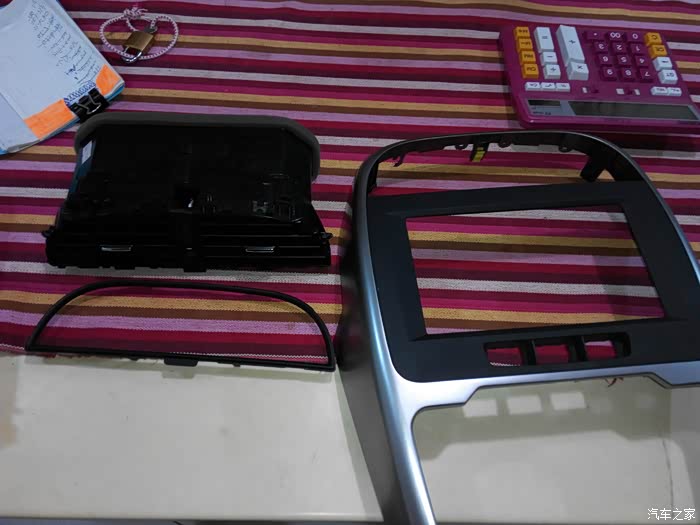

       通过对比出风口完全不是一回事。上图

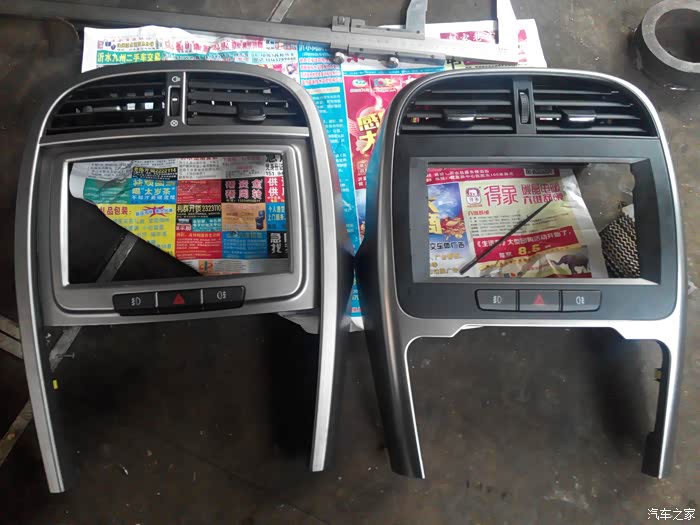

正面外形差不多

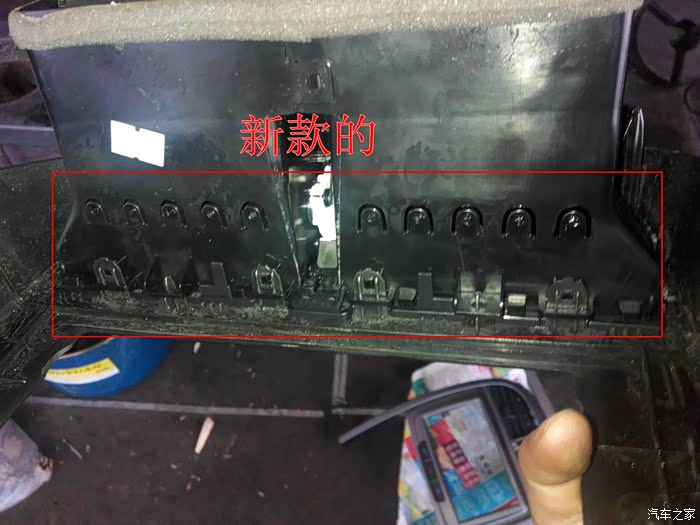

反面的外形也一样。 卡扣的位置也都一样 就是新款的前后雾灯两边多了两个卡扣，左边新款的

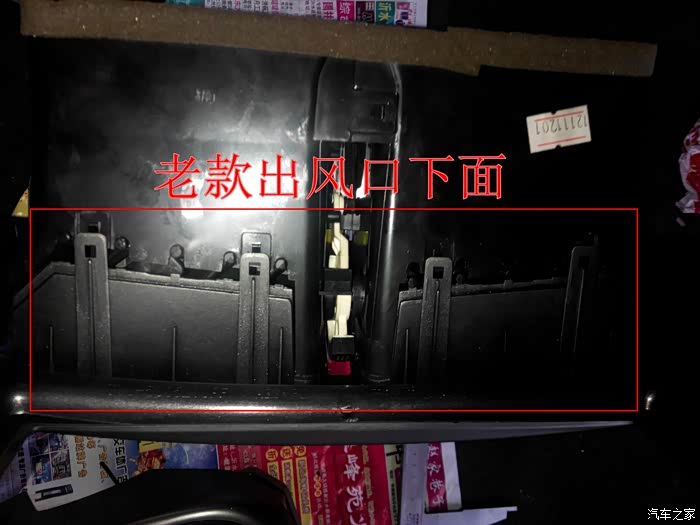

老款的出风口下面是一个托板和面板是一体的，这是最大的差别，新款导航面板和老款的出风口根本就是相差十万八千里，卡扣形状都不合适。现在思路清晰多了面板没问题了。导航的面板是新款的  只要有新款的出风口就OK了。马上搜索某宝新款瑞虎3中间空调出风口。结果没有单独的出风口，只有新款的面板总成带出风口，看了一下价格都差不多100元以内，找了个价格相对低点说明了一下自己的想法，老板很热情也希望我改造成功 还给了我最低的价格送了点原装的门板扣，还包邮了在这里做个广告，价格低 质量好，老板热情  为什么不力挺呢

拍货  2天后来了  迫不及待的把原车的扯下来又对比了一下，一样的

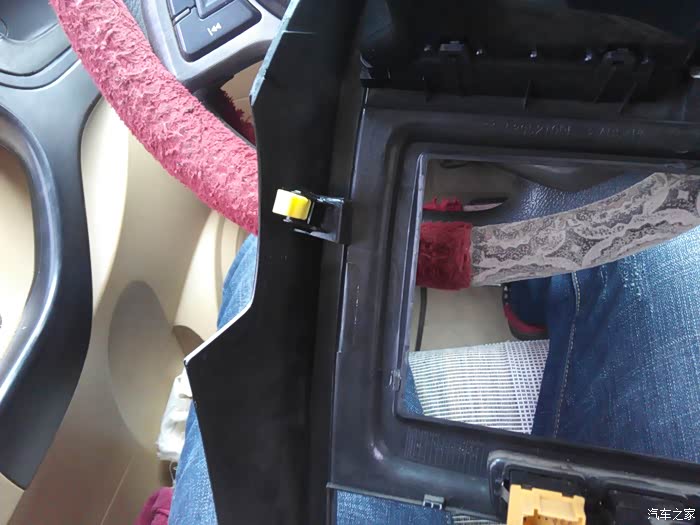

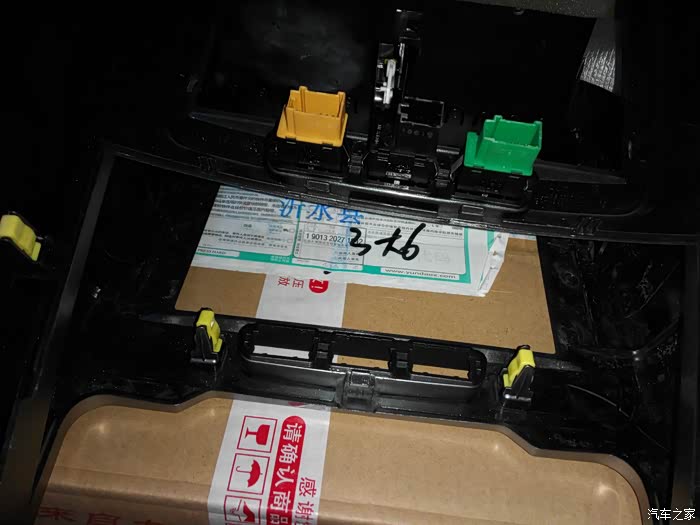

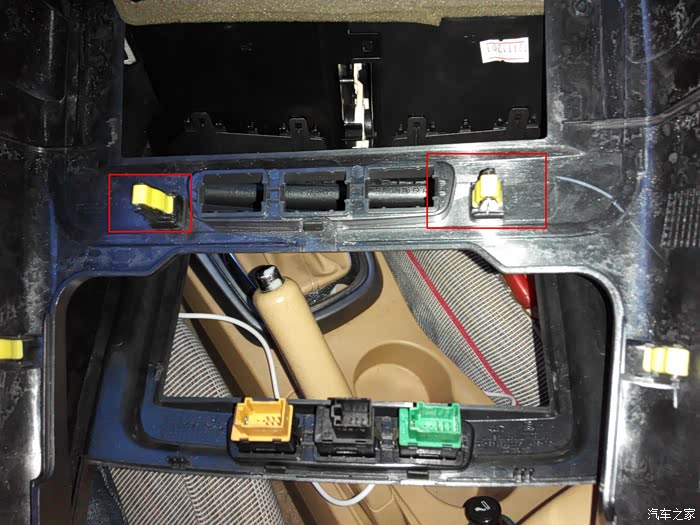

多这两个卡扣，说明一下  新款导航的面板上这些黄色的卡扣是没有的，安装时还需要

  空调面板上面的小耳朵碍事  掰掉  后来才知道  不需要的  导航面板上雾灯两边的卡扣没有

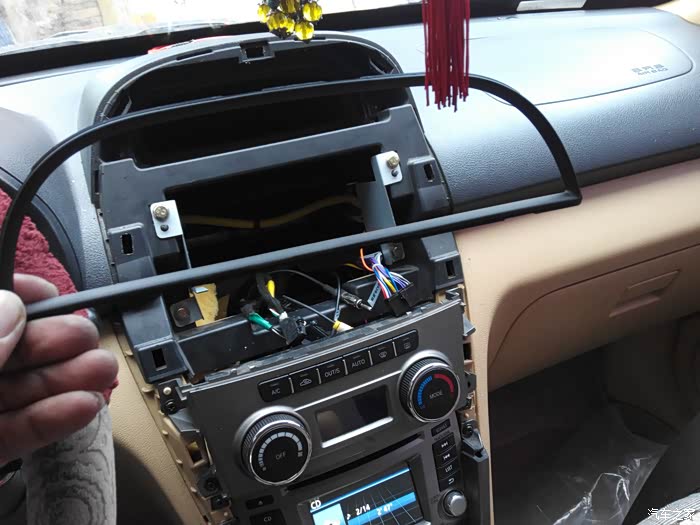

安装了一下  刚刚好  没安装到位  只是试了一下  缝隙很大万事俱备只欠导航了，还是某宝，找了一家信誉还行的卖家，也说明了一下我的想法 也给了我承诺，如果在12款瑞虎上安装不成功可以随便退货。当时跟卖家交流了好多天，都没试验过老款的到底能不能安装。做第一个吃螃蟹的人好了，我愿做小白鼠。喜欢大屏   就是喜欢  就是任性果断拍货，2台  还一台是朋友天籁上的 。裸机加后视加安装应该不超15张毛爷爷，我的只要了裸机自己安装价格会更低  这个你懂得。——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————等待了三天   来了  真的来了

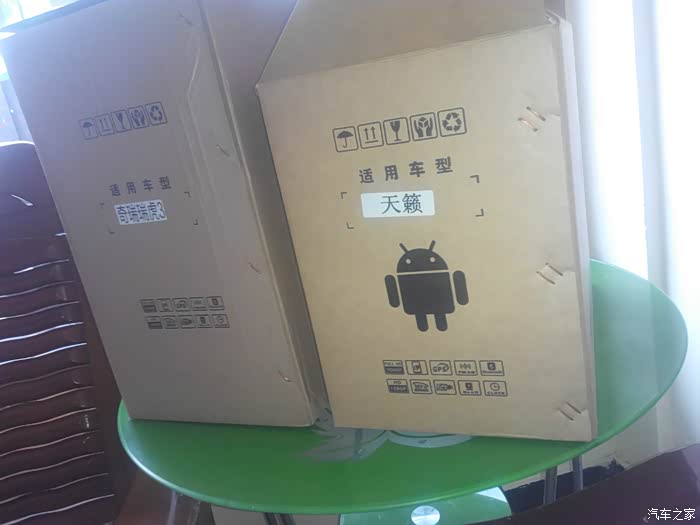

大箱子不小，拆开  准备安装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

就是这东东了 来的时候是下午了  不能安装了

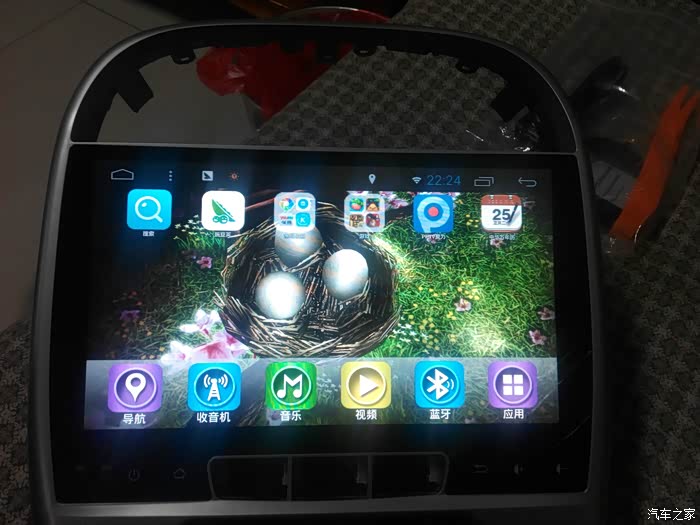

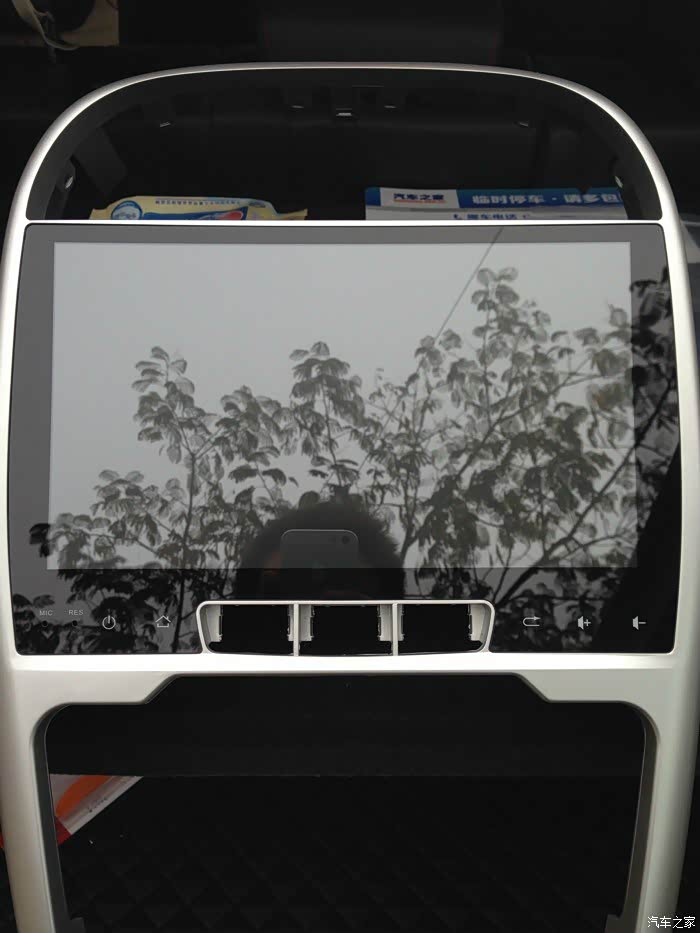

晚上没事通电先看看什么情况  晚上拍的  效果不怎么样  手机光线的原因  还赠送了拆卸工具  边上橘黄色的东西。

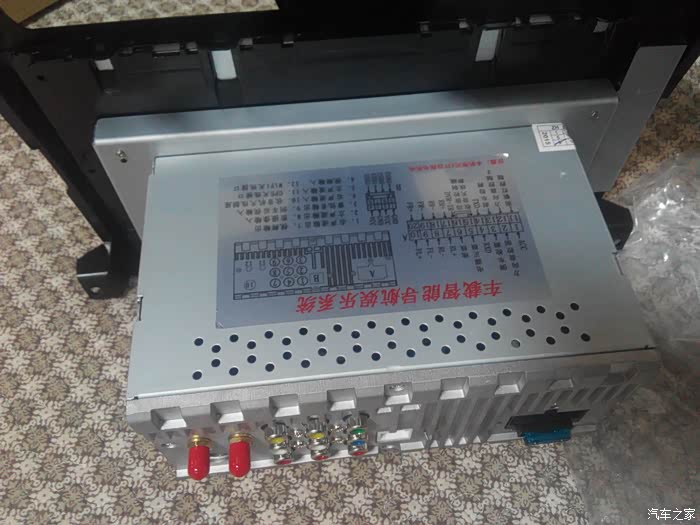

屁股照。配件忘拍了  有专车无损尾线一套 GPS天线一根  WIFI天线一根  支架一副  天籁的多一套协议盒 价格也高点。明天装车  。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

一早起来准备工具

从下面的两个脚开始用赠送的工具1分钟搞定，这个没拍

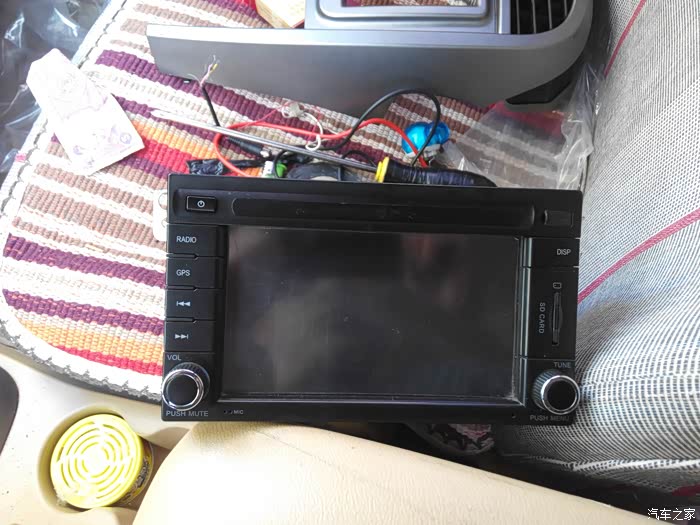

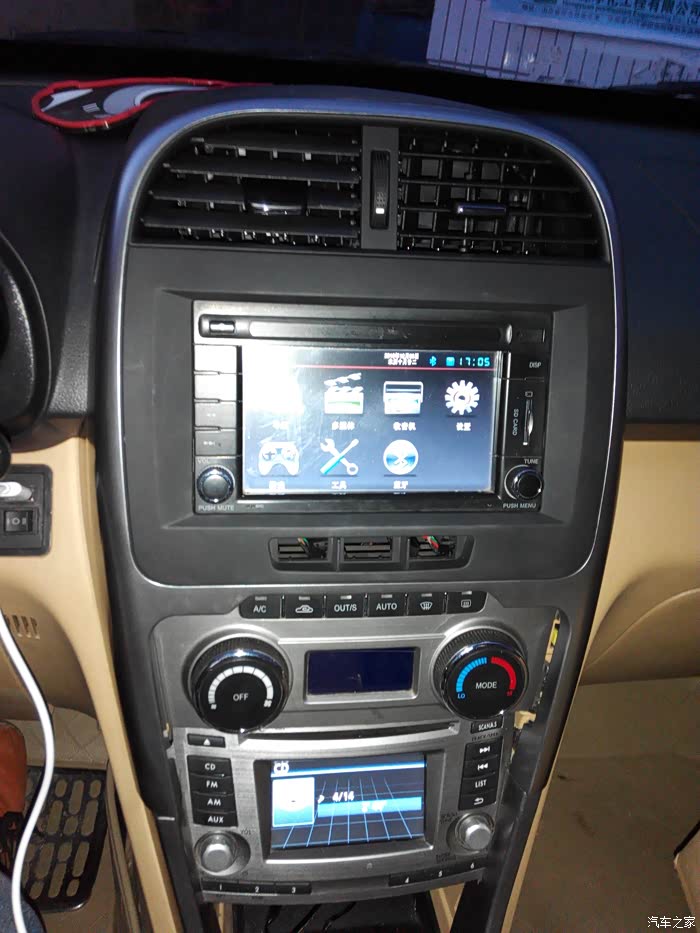

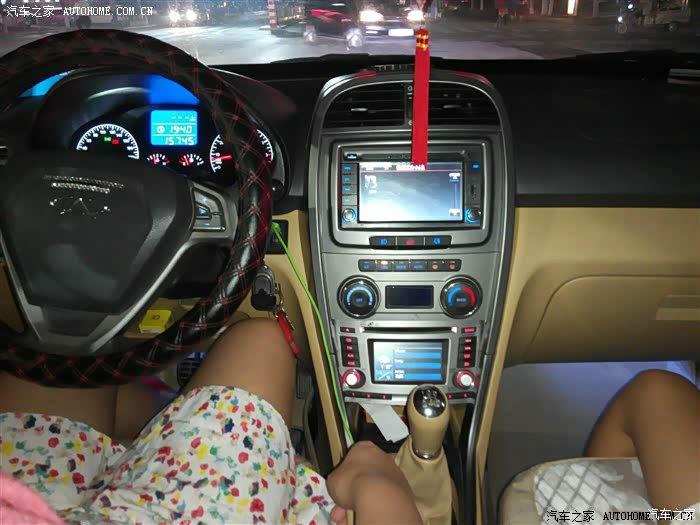

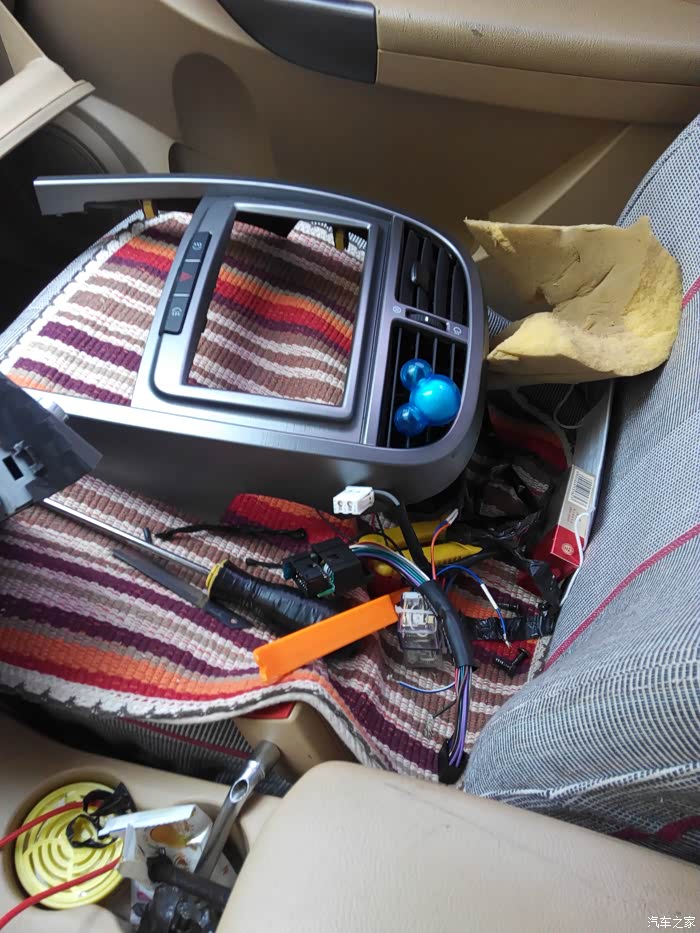

回顾一下原来的模样，以前自己加装的斯巴鲁CD。导航  CD共用车上的四个喇叭，原车4儿子加的导航音质就是垃圾中的战斗机，垃圾无比。不喜勿喷。。。。。

以前是cd用车上四个喇叭  导航只用了前面的两个喇叭  后面的直接断掉2只双路继电器控制  上图数据线下面的开关是控制继电器工作的，趁着这次拆开  再把后面两路喇叭的继电器加上。

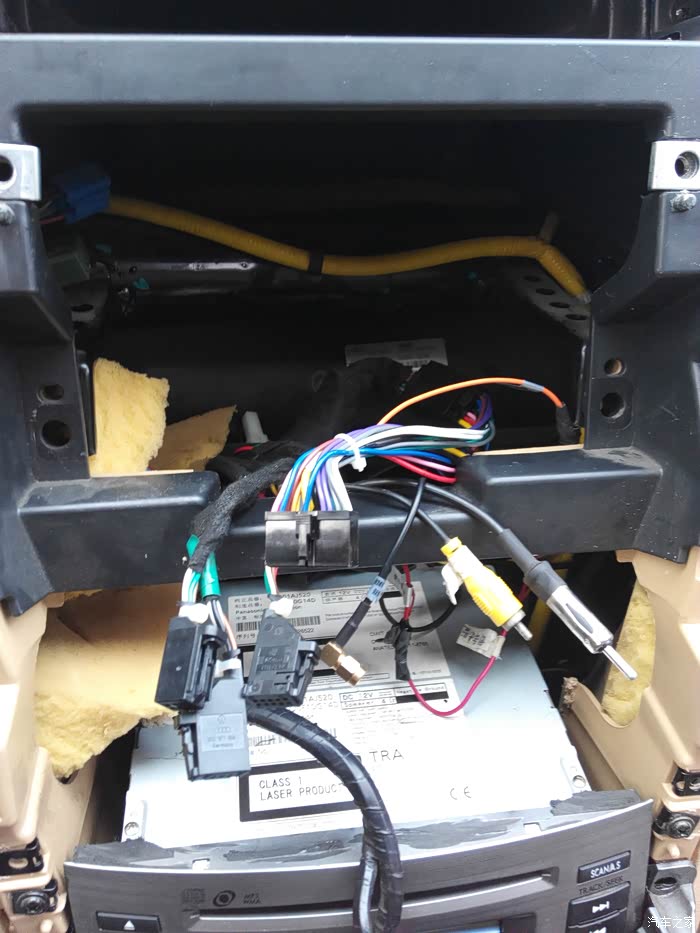

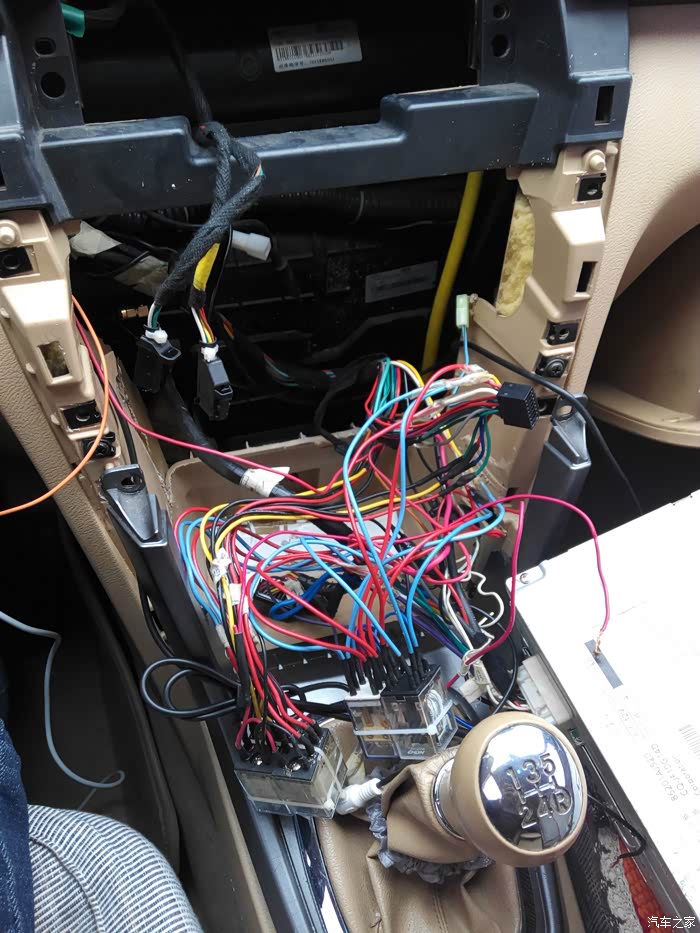

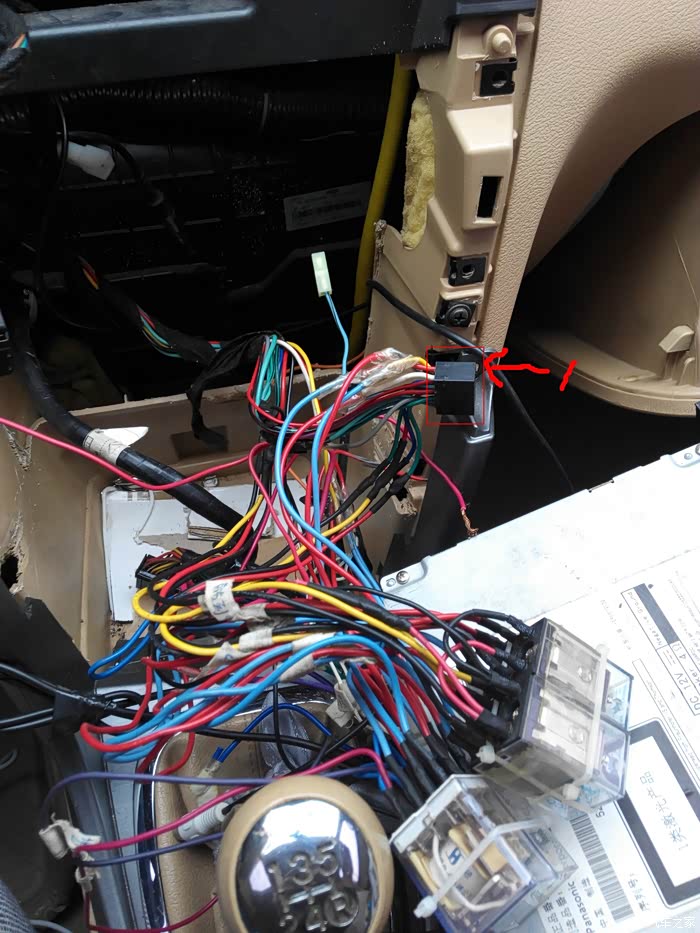

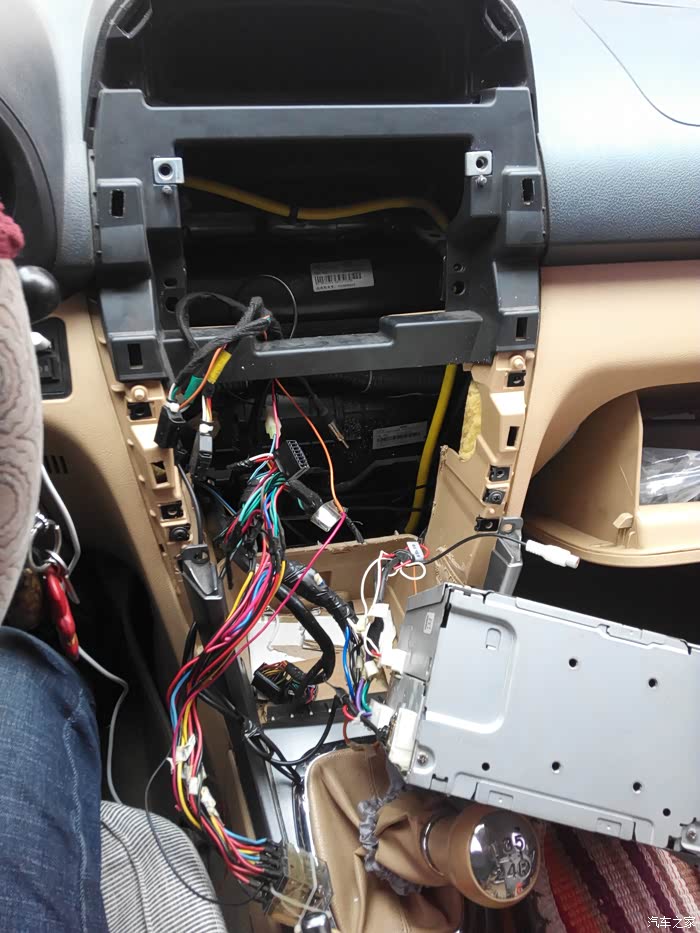

真的好乱  自己都头大了 ，简单说一下  四只继电器的公共端接四门喇叭  常闭端接CD来的音频 常开接导航来的音频  开关接ACC控制  通电是导航 断电是CD 。 你们的不用这么麻烦

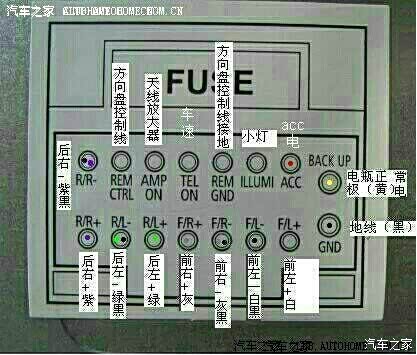

你们的直接把这个原车插头接上就行了   红框框这个

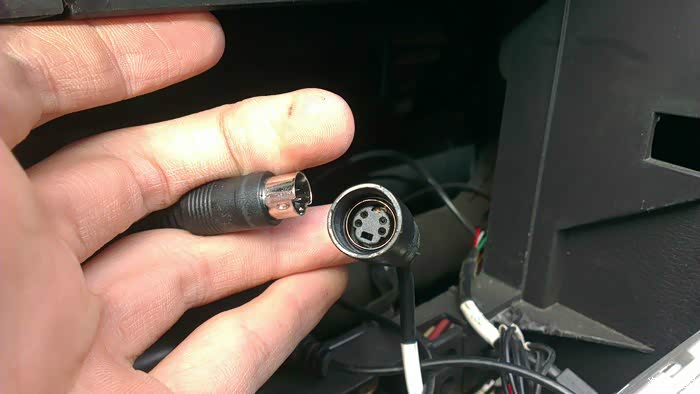

差不多了   还的说明一下  我们这款原车导航奇葩透顶了  后视头的接线不按常理出牌  卡仕达V5平台的好像都这样是S端子接头  不是通用的莲花插头   奇葩  真奇葩。

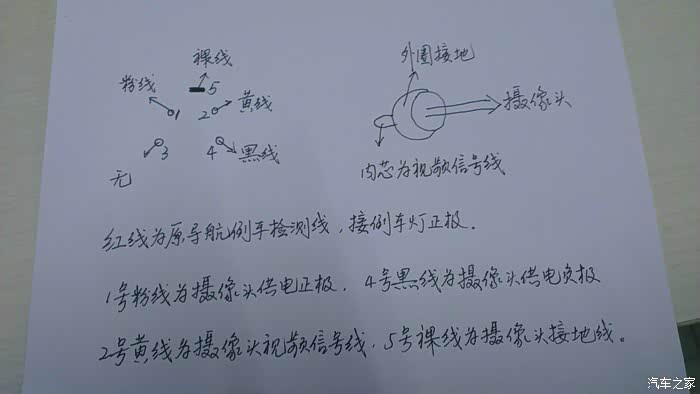

原车的后视头质量画质还可以  不想更换  主要是不想再花银子了。实在不行就的更换。  搜索万能的论坛吧  帝豪论坛里有说明改好的  借用图片   看图说话

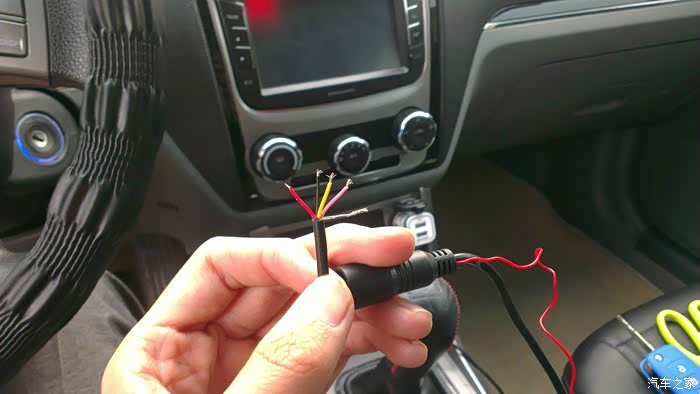

一样样的5根线

我的是红色倒车检测线与1号粉线接一起然后又接在倒车检测线上   黄的是摄像头来的视频  插大屏后面的9号莲花座上  这根线要加个莲花头  黄线是内芯  外心接打铁也就是和4号5号一起接打铁或是负极线。通用型的后视头这个改造可省略了。

。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

下面图片12款必须用到  也可以不理会

acc旁边的小灯这个线得断掉  新款瑞虎3室内按键灯的调节功能简化掉了。老款的小灯线电压是2v--3V之间通过方向盘左下的调整旋钮调整明暗度的。新款的是12v的，新老款的小灯都是受控于大灯开关上。

http://club.autohome.com.cn/bbs/thread-c-396-22596667-1.html

图片传不了了 看我的这个链接有一个插头的图片  接中间红线到小灯线上的插头端。也可以不用管就是晚上开灯后导航面板上下面的几个键没有灯光

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

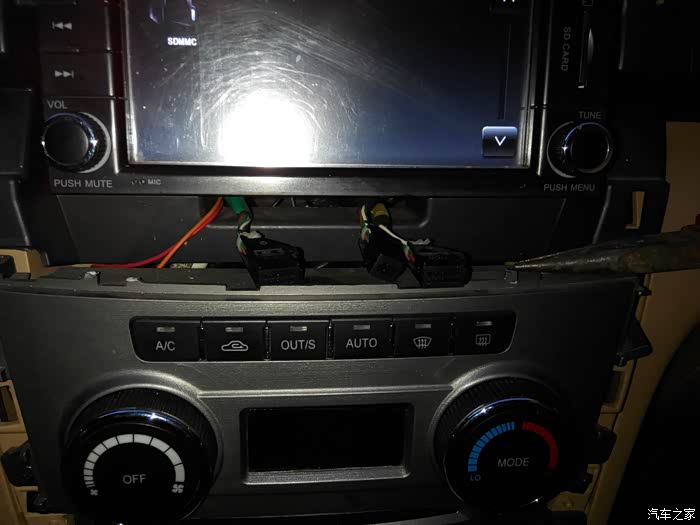

整理回装。。。。。

CD归位

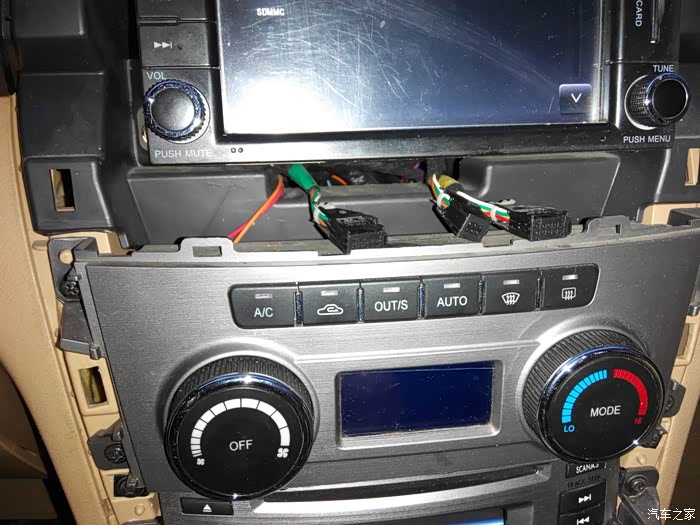

  空调面板归位

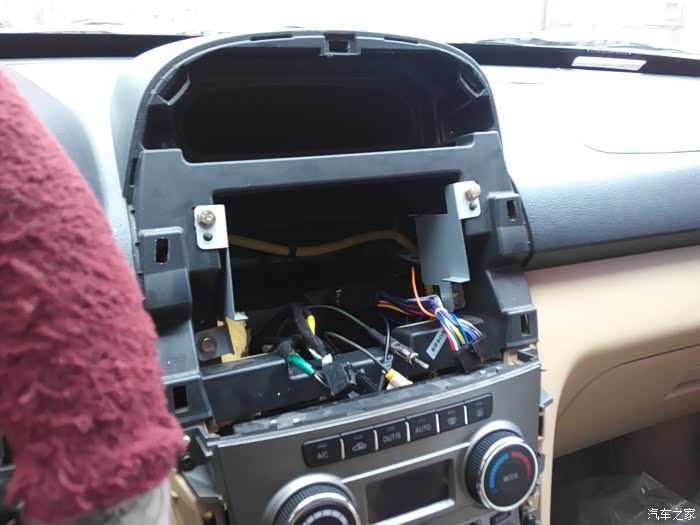

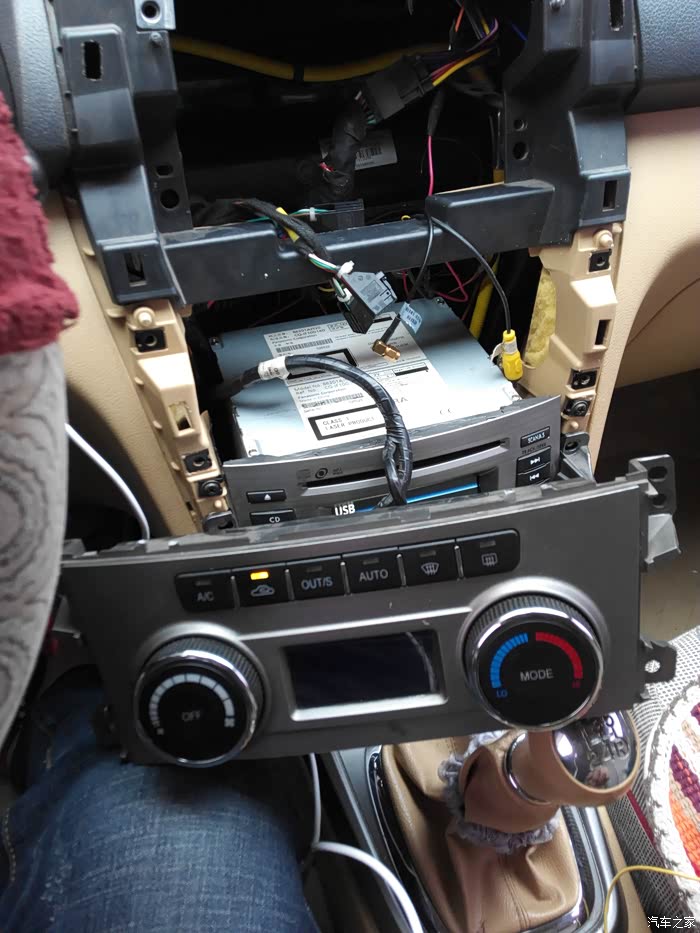

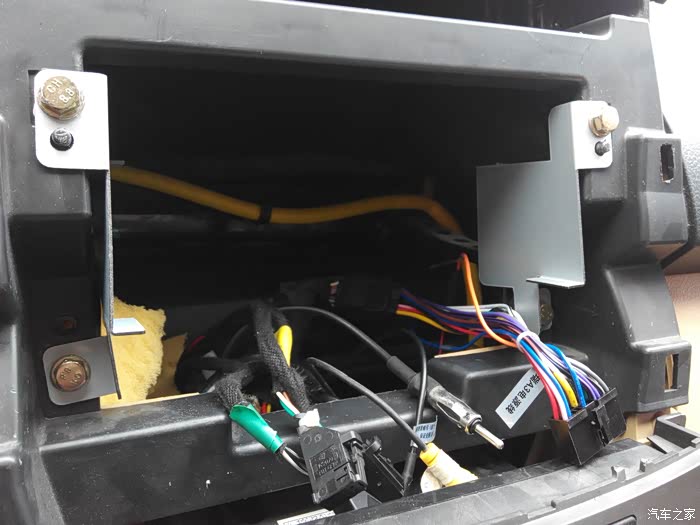

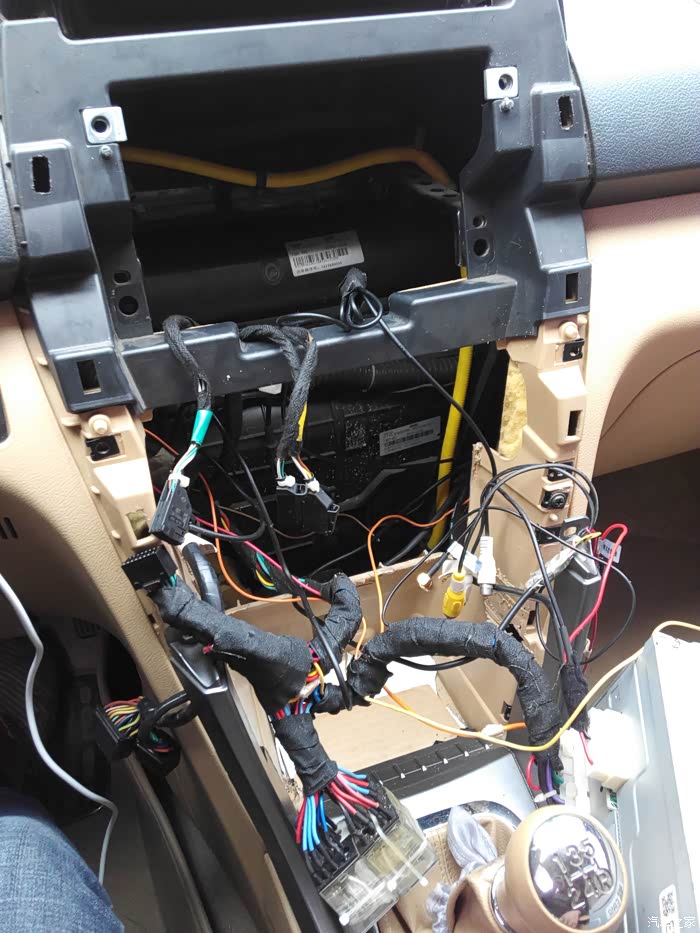

自带的支架用原来的螺丝固定   线束都拉出来  最右侧是导航的无损插头和原车插头对接 倒车检测接上 依次收音机  gps天线（我是使用的以前导航上的gps天线直接没用新导航自带天线） 后视插头 雾灯  四闪

橘黄是倒车检测

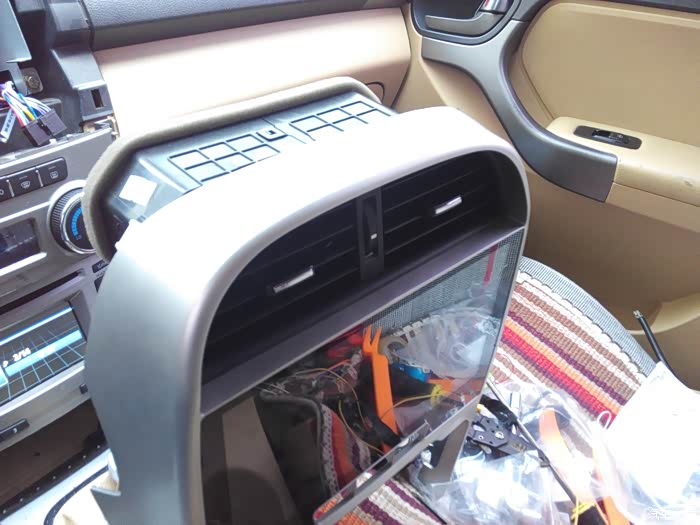

出风口拆出来  还一个框框  面板可以扔了  哈哈哈

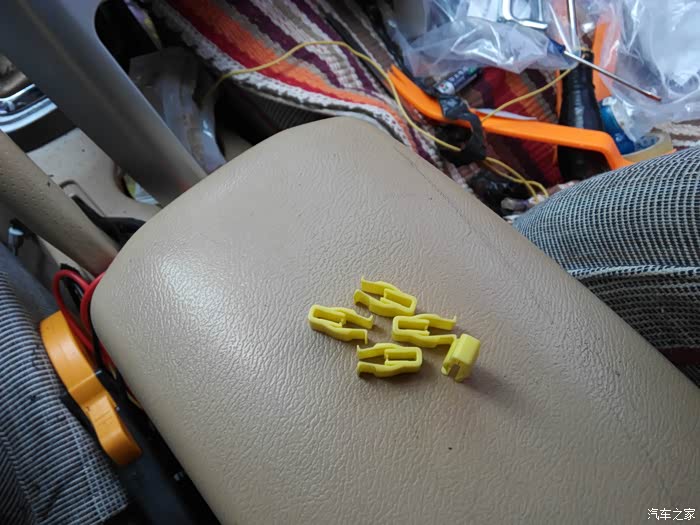

最主要的就是这玩意了  没他都是白搭的  卡扣  啪啪啪的摁上就行了  不过拆的时候得小心 不好拆

把卡扣拆下来  都有倒刺  不好拆

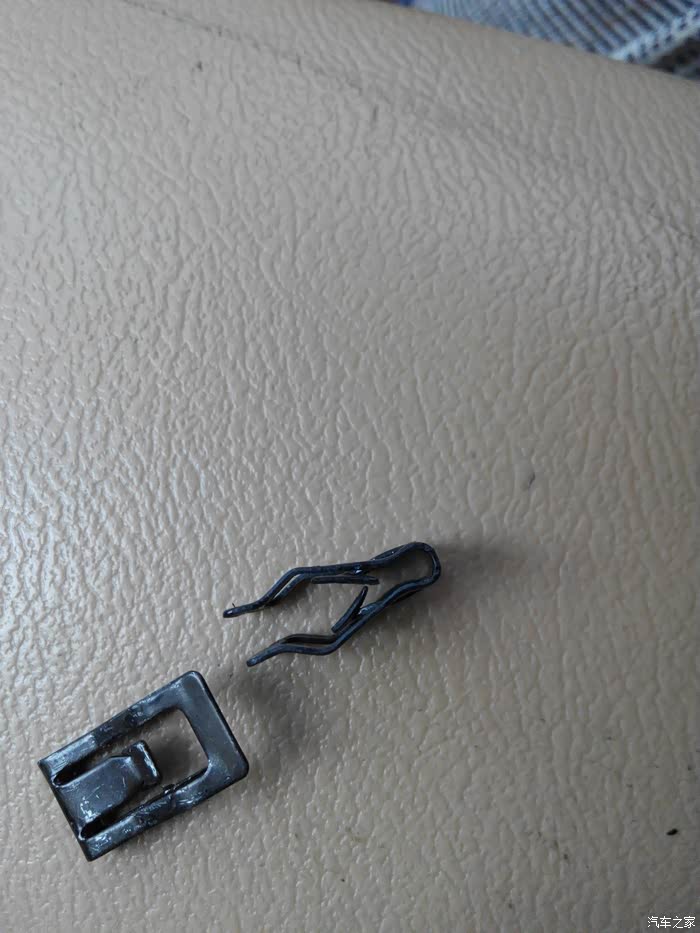

  上面2个钢制的更不好拆   小心慢慢来

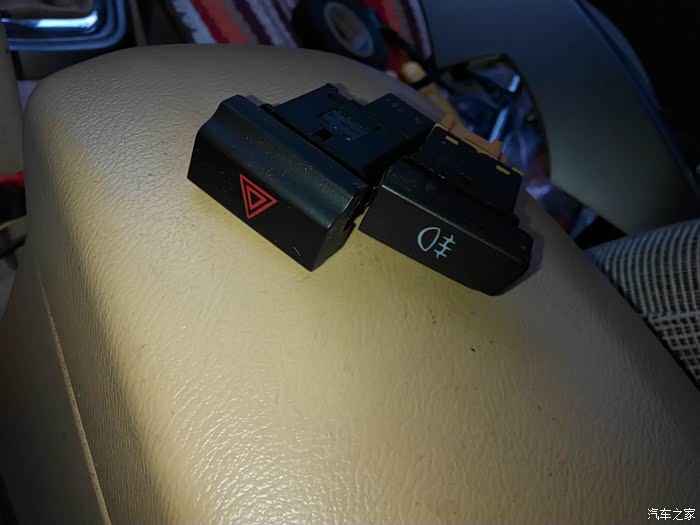

三个开关  别错了位置

安装到位

就等最终安装了  激动  激动 激动

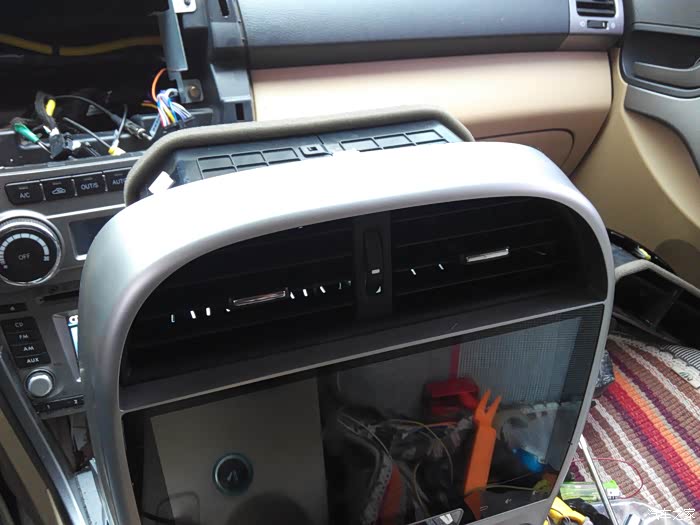

先把出风口进去  再把导航主机插入支架托盘。慢慢插入到位、

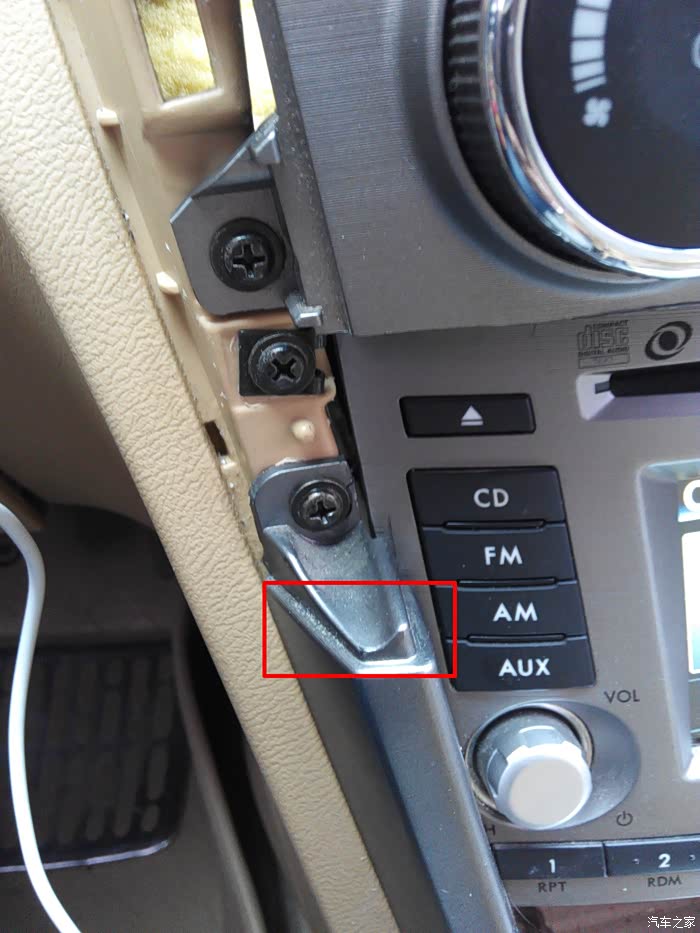

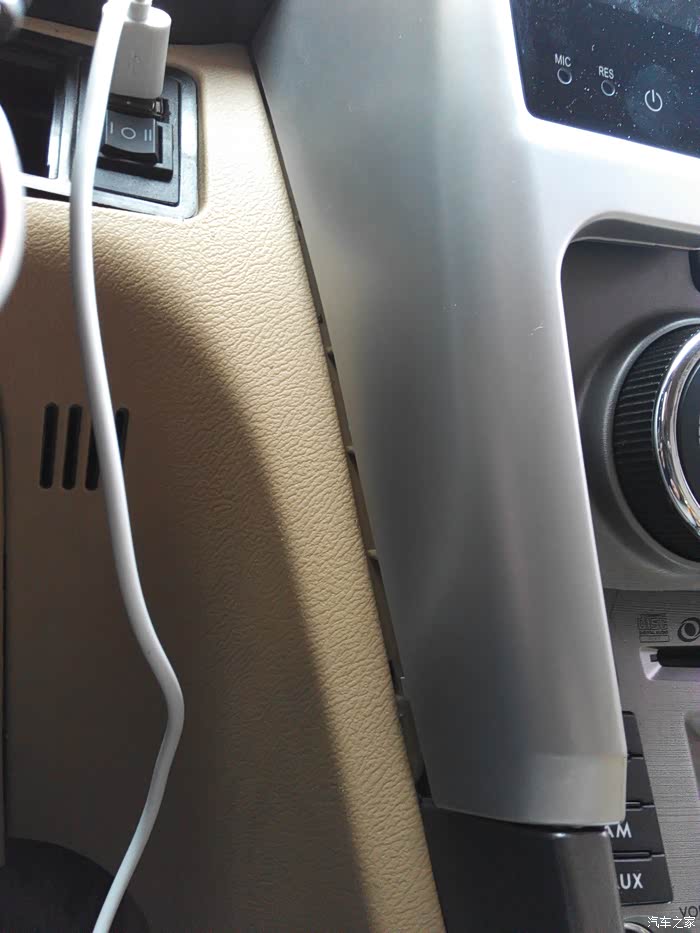

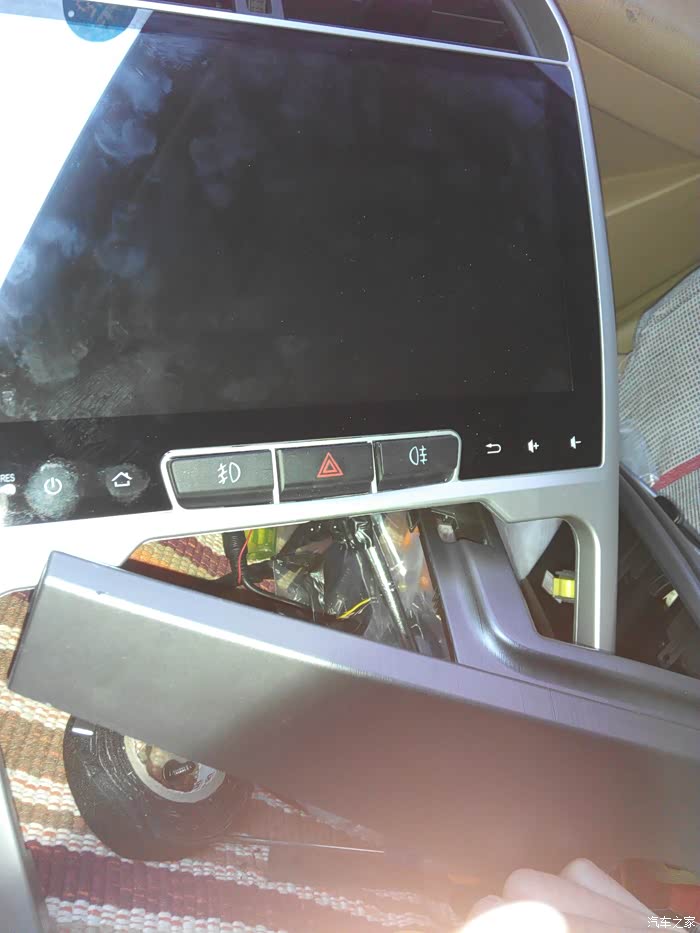

悲催来了 缝隙好大   ，主要是这个接触点新老款不一样  老款是方角的

就是这里，大刑伺候

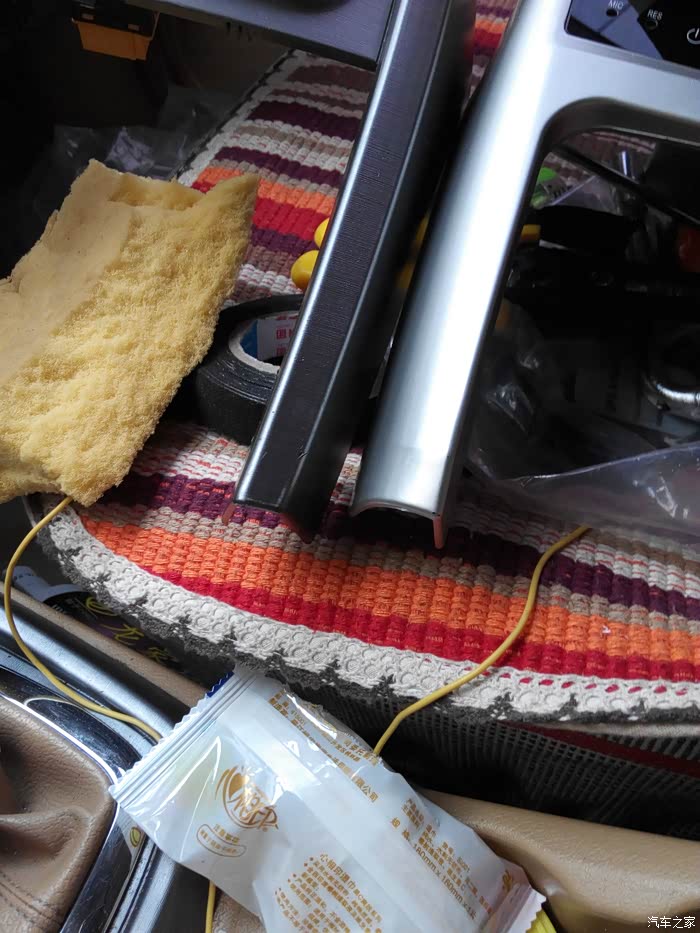

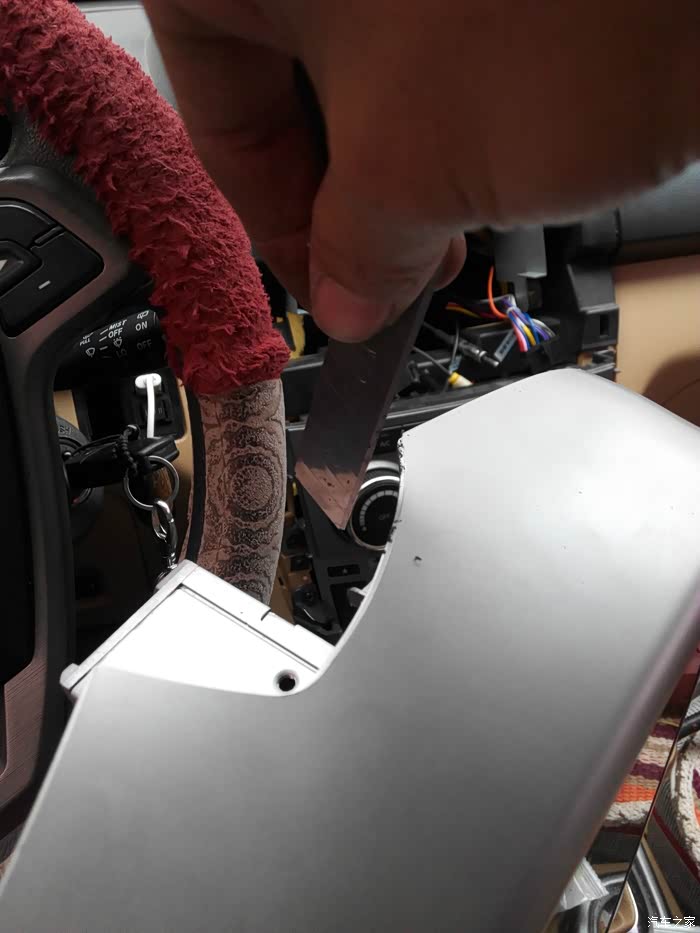

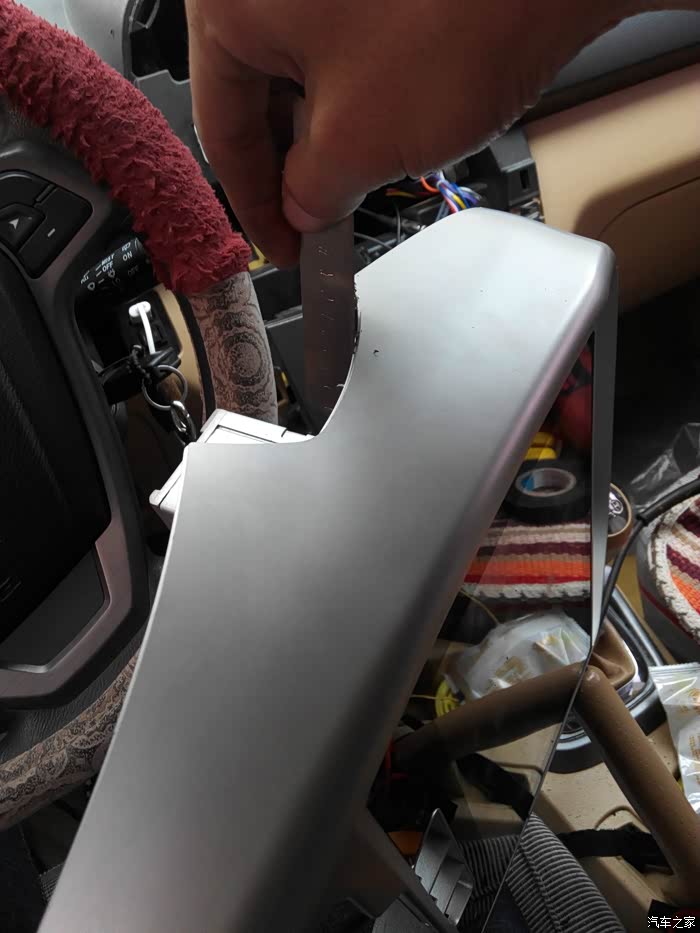

还有这里用刀刮一下

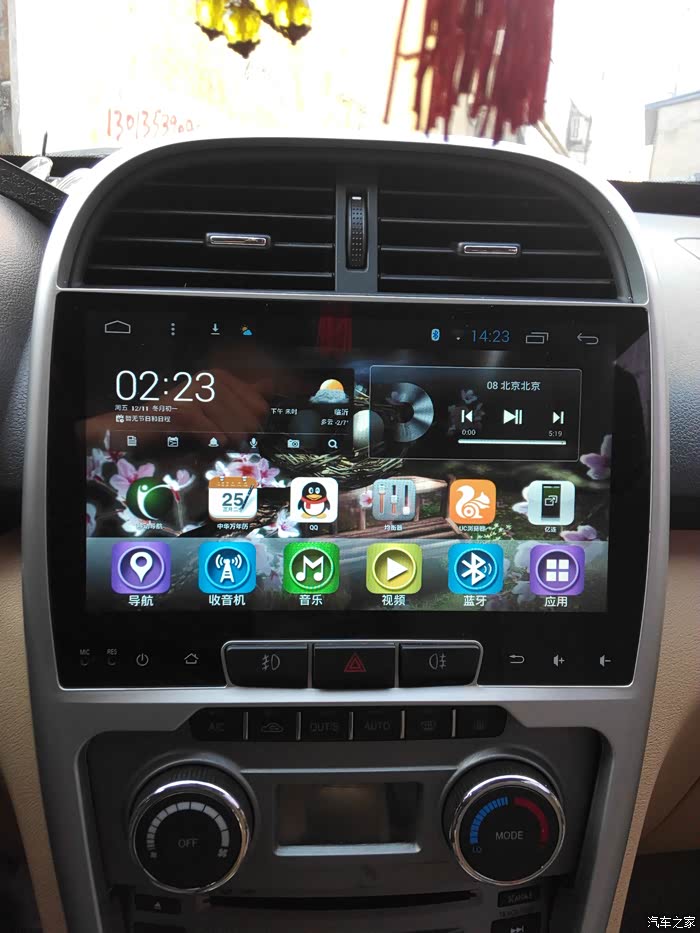

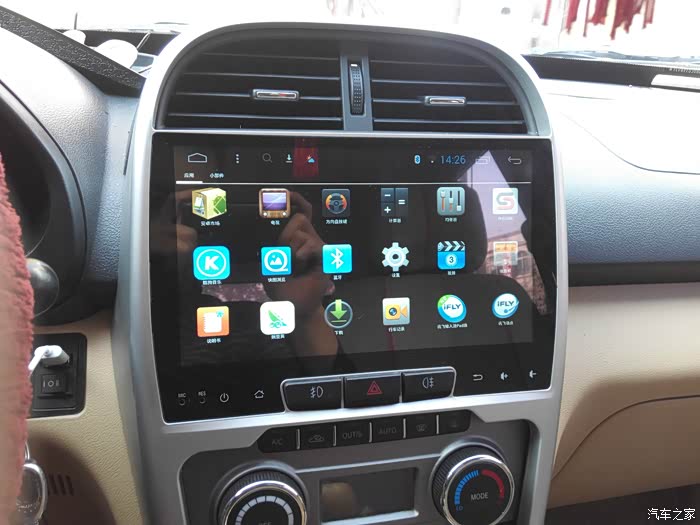

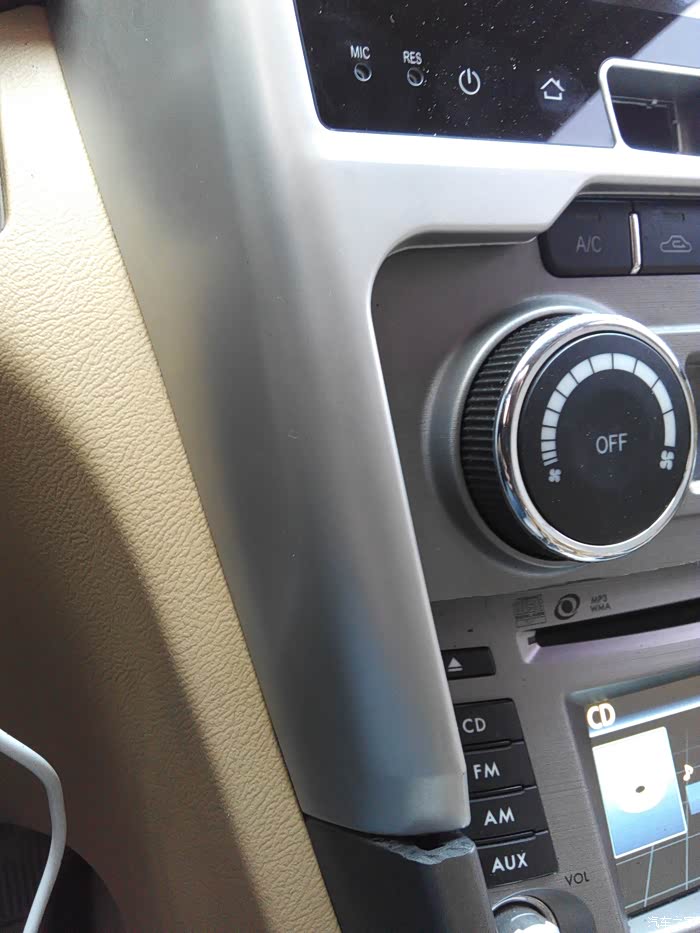

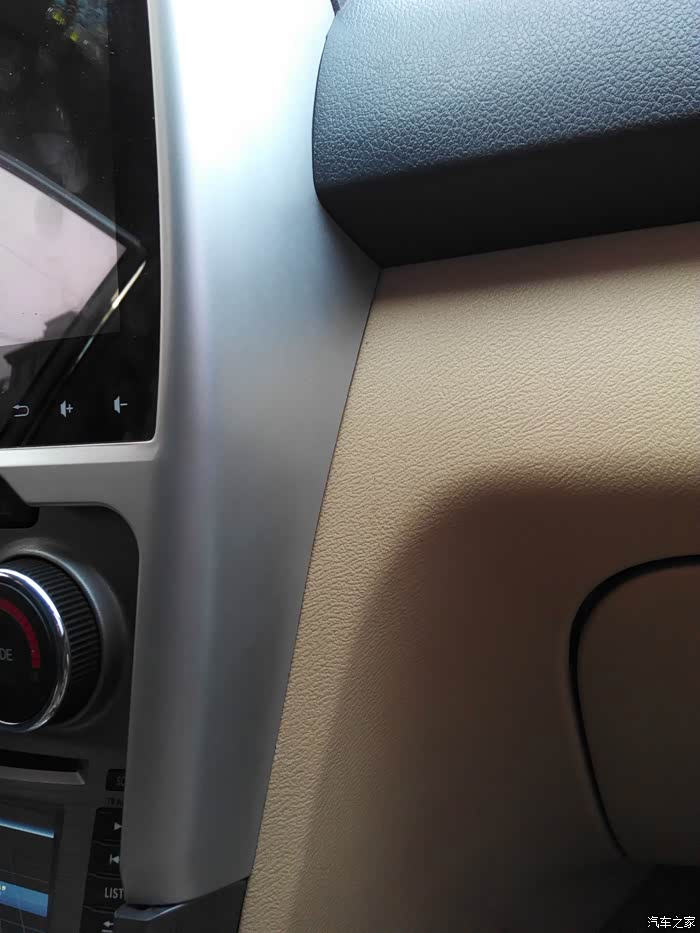

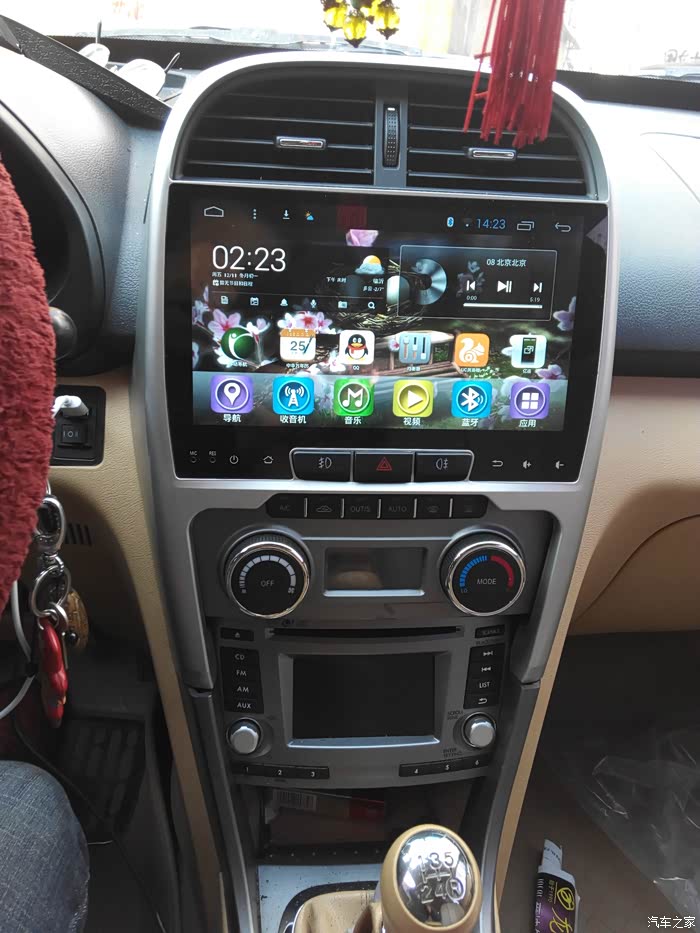

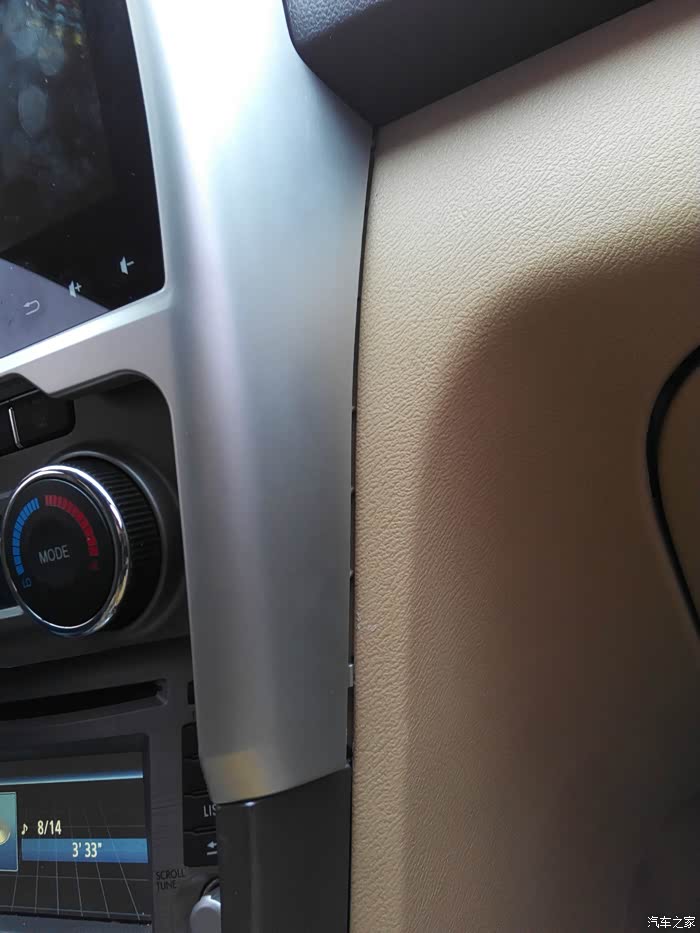

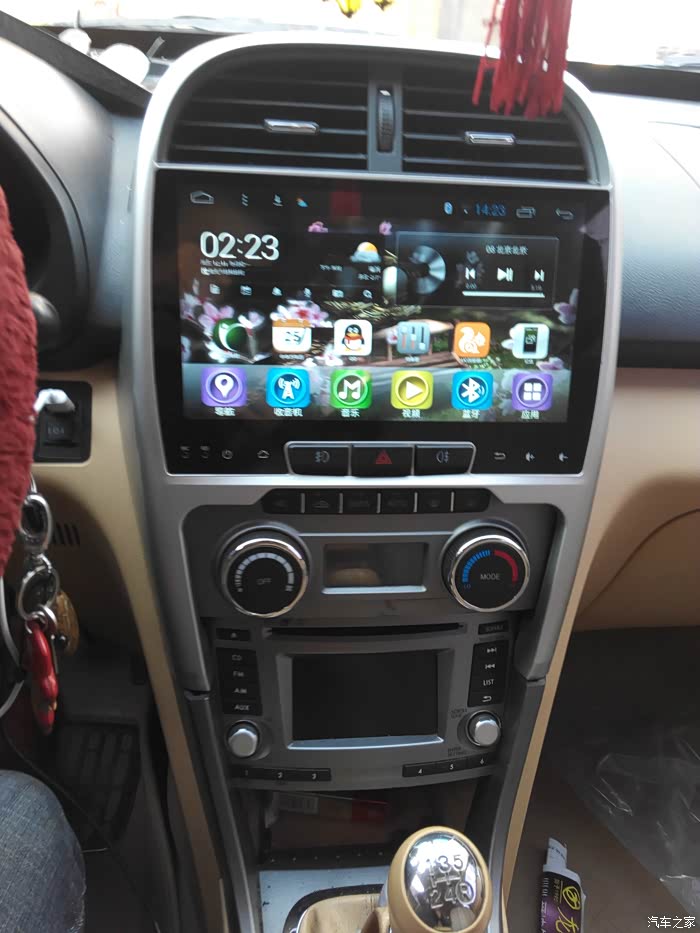

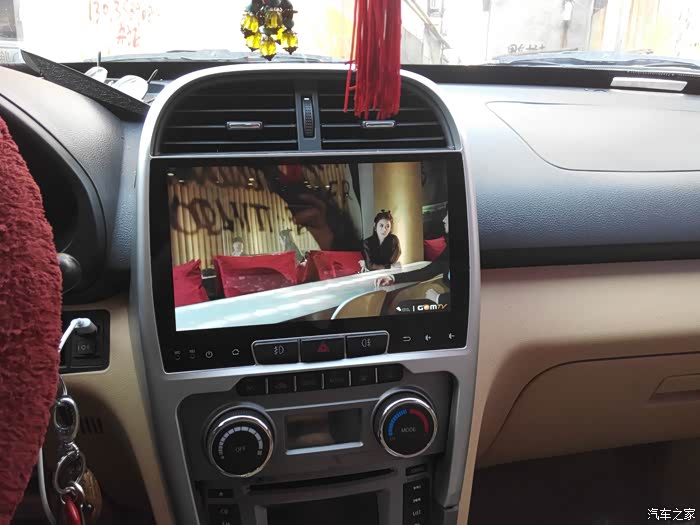

最终很是完美

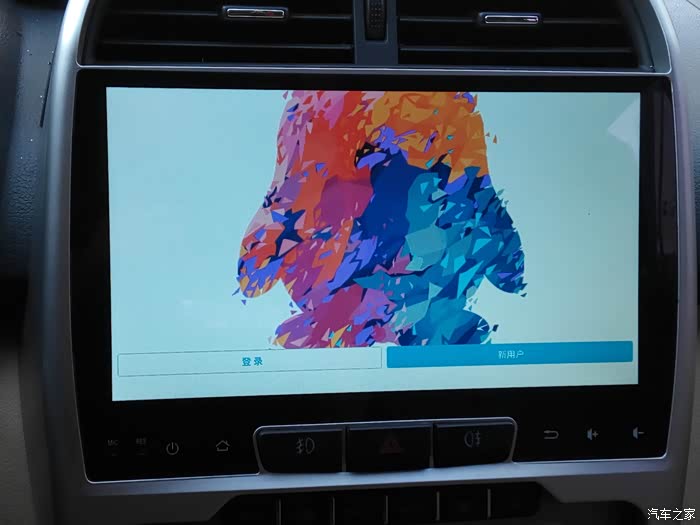

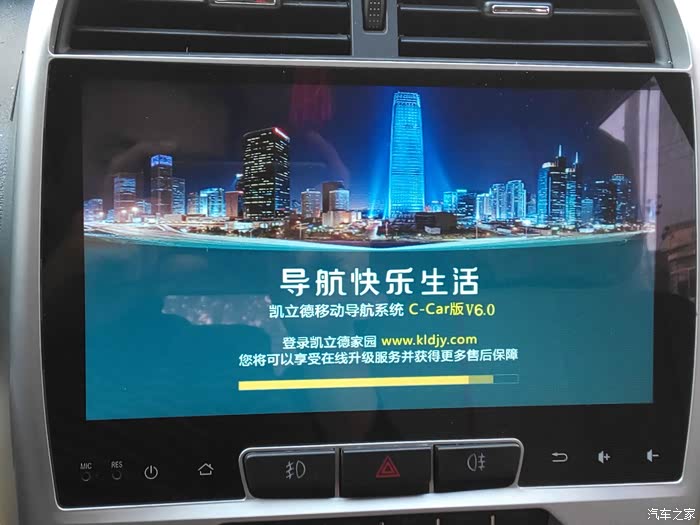

插上所有的插头   开机实验  声音 导航搜星  收音机  蓝牙 方向盘控制  倒车后视  WIFI

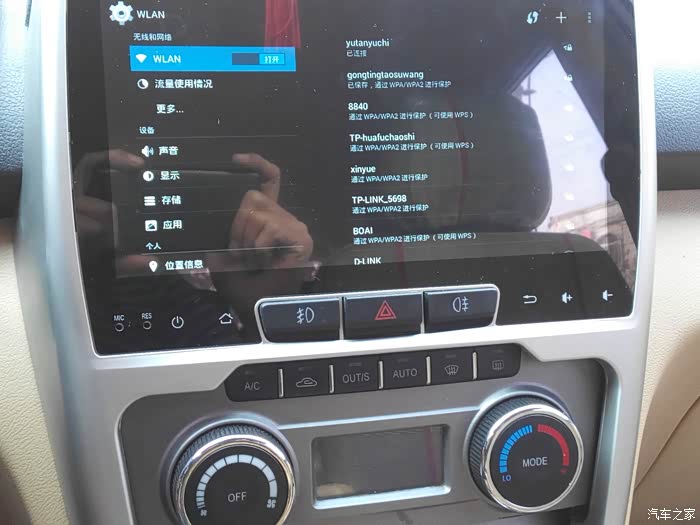

实验来看WIFI 的信号不是太好  跟手机没得比  可能是车的外壳全金属起到屏蔽的作用   小改一下WIFI的天线

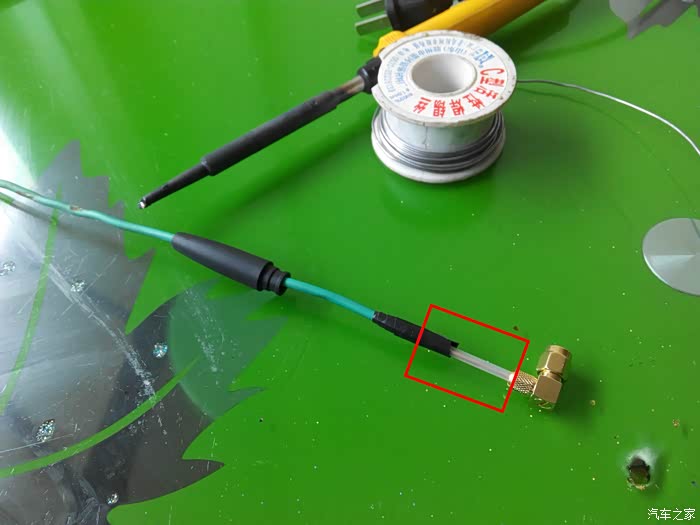

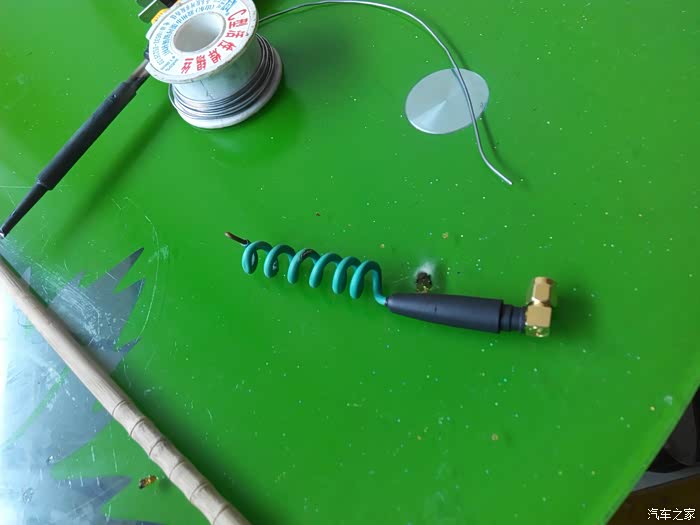

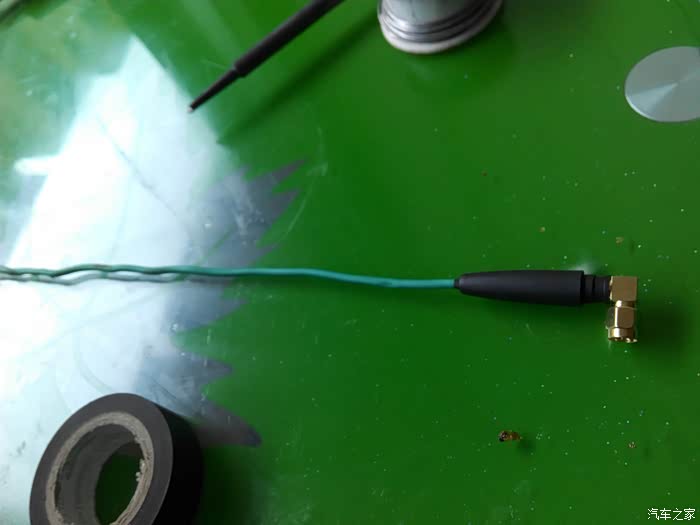

实际就那么一点铜芯线  加长点试试

行不行的就这样了   实际显示  强那么一点点   不知是不是心理作用   感觉要是能引车外面会好点  ，不折腾了  再说也不常用

实验全部功能正常后  把卡扣装上去  咔咔拍上去  大功告成

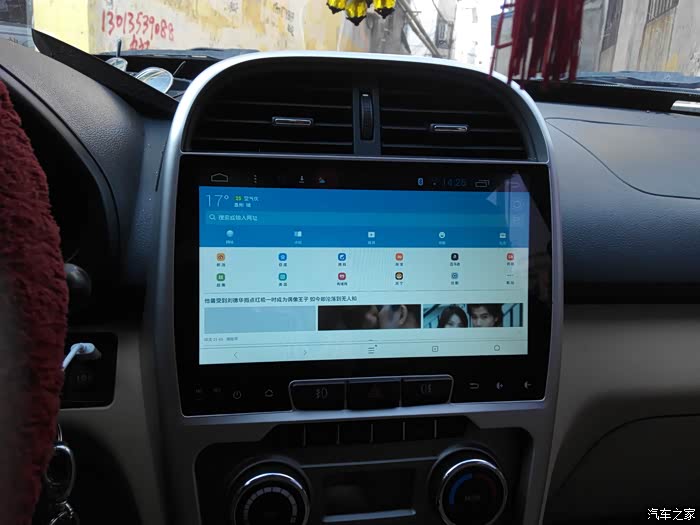

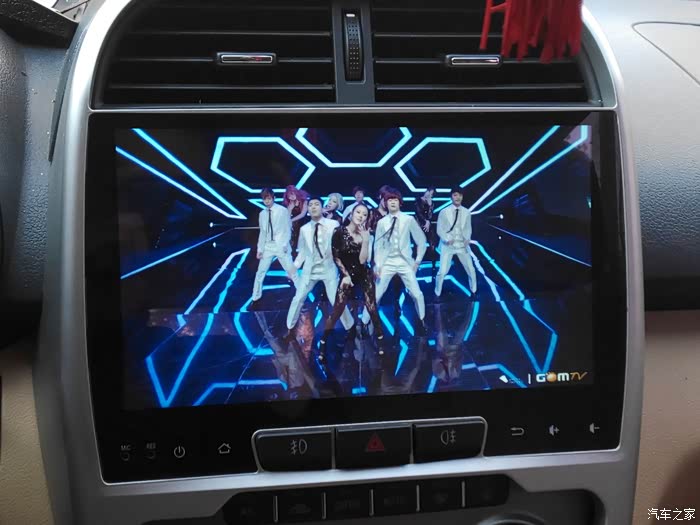

使用了几天  感觉很好  屏超大 电容屏相当灵敏  手机投影功能很好  音质对我来说一般 放同一首歌和CD来说还是有差距的，别人来试听了一下说不错  可能我的耳朵要求高点  APP软件试了酷狗  天天动听  QQ  儿子也喜欢的不得了  爱看动画片什么的 ，蓝牙连接一次以后很方便 后视乍使用还不习惯  太大了 ，16G机身内存1G运行内存绝对够用 手机有的功能这玩意都有  还能连接记录仪这个我没有也没试  两路usb扩展我用的是32G的u盘一路去手套箱  一路在方向盘看不见的小黑板哪里开了个孔用热熔胶固定了一下         看见的这个是cd的usb和继电器的开关 。到目前为止唯一的缺点就是屏幕反光比较厉害。

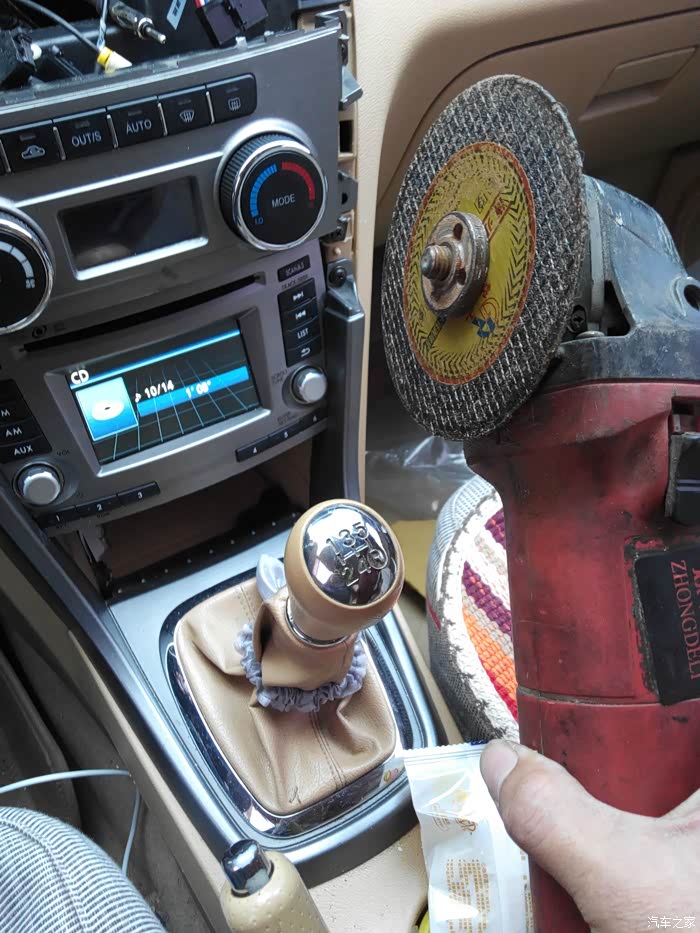

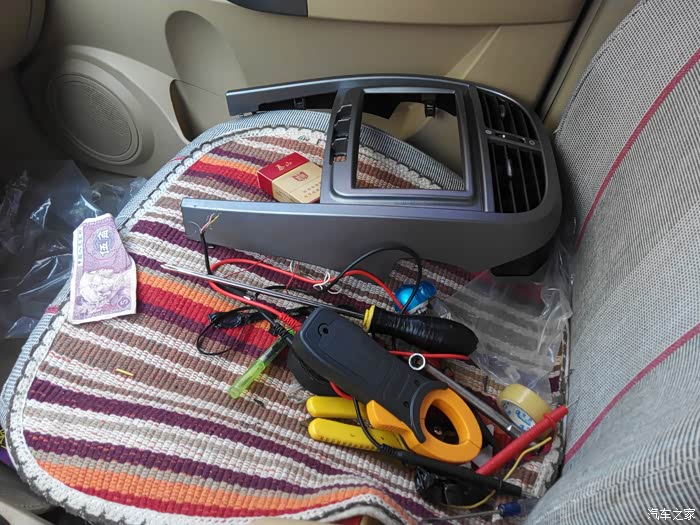

作案工具

垃圾中的战斗机

   至此12款瑞虎安装新款瑞虎3安卓大屏导航圆满成功，希望对各位有所帮助，不合适的地方还需朋友们多多提意见。

 +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
