经典福克斯升级原厂雾灯，仪表指示接线，更换雾灯开关

原厂没雾灯，自己加装的led雾灯垃圾至极，只是晃人家眼睛，但是没有实际效果，于是……

我也是在网上找的教程   地址：

http://a.xcar.com.cn/bbs/thread-10672535-0.html?z100804

教程上面说用的那种线我并不推荐，我推荐使用老式电脑里面并口光驱的电源线，就是四根线插头那种，跟仪表插口针脚完美贴合

拆仪表的去网上找找吧，很多教程，

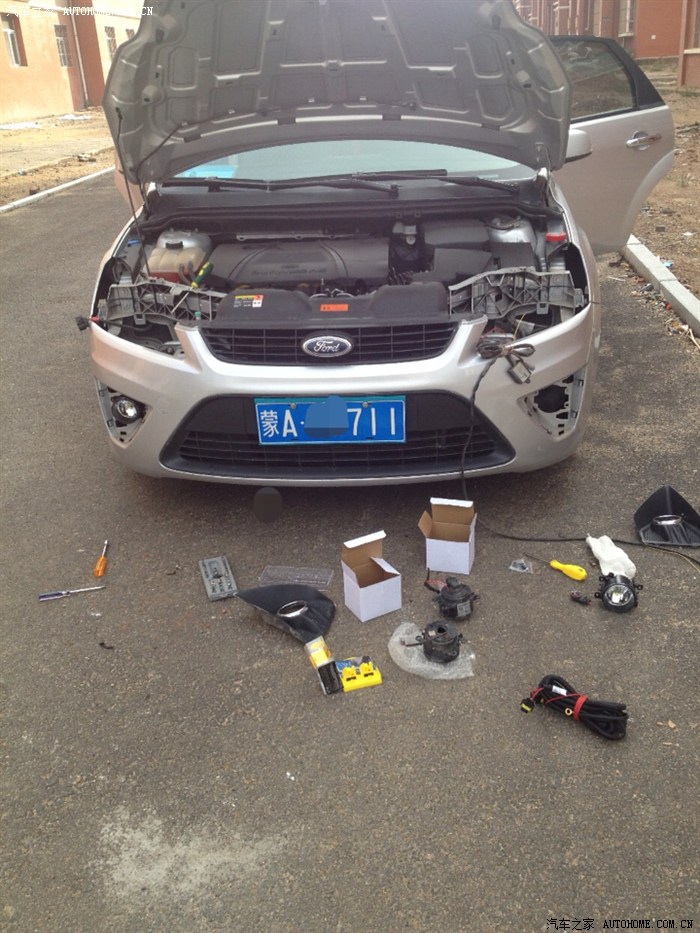

开拆，先摘下大灯，然后雾灯

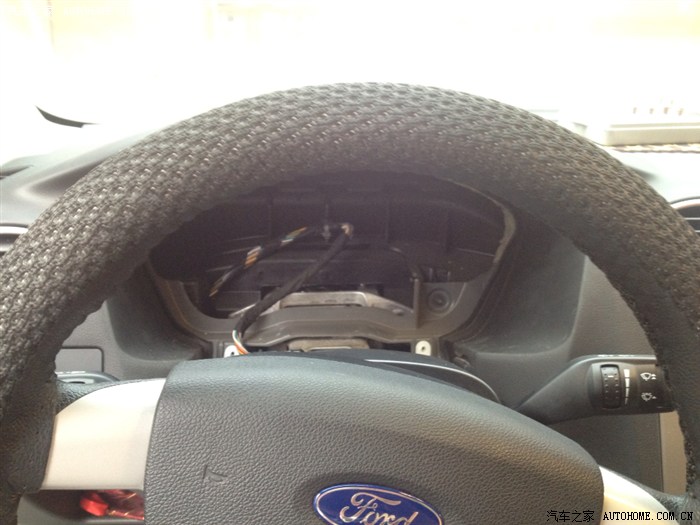

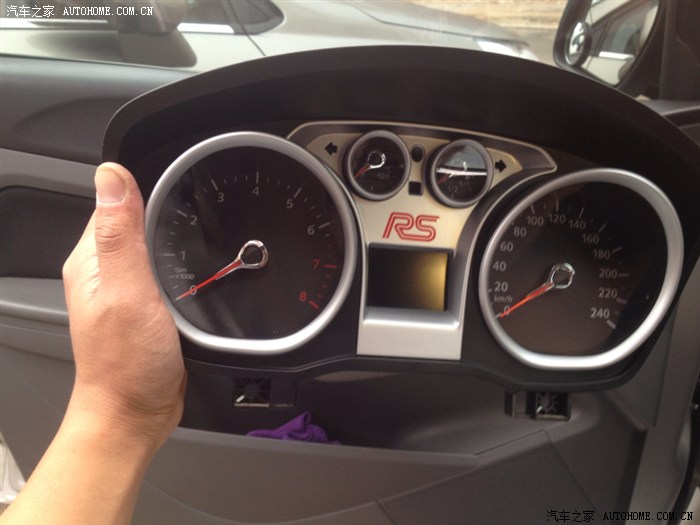

拆仪表，接雾灯线组控制线正极进仪表插头

空空如也……

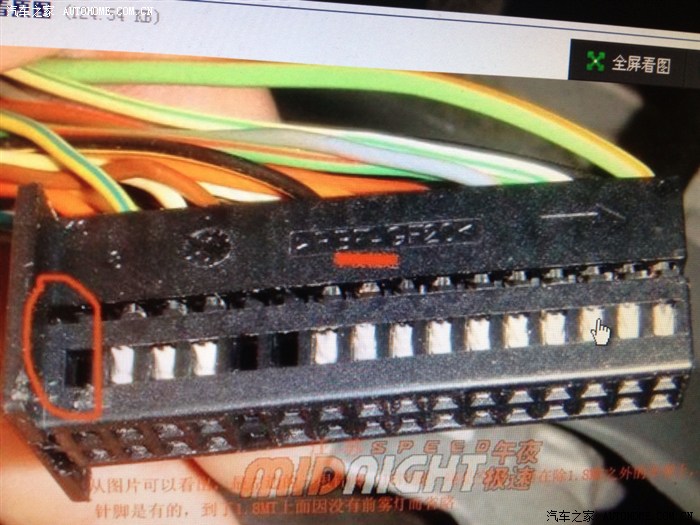

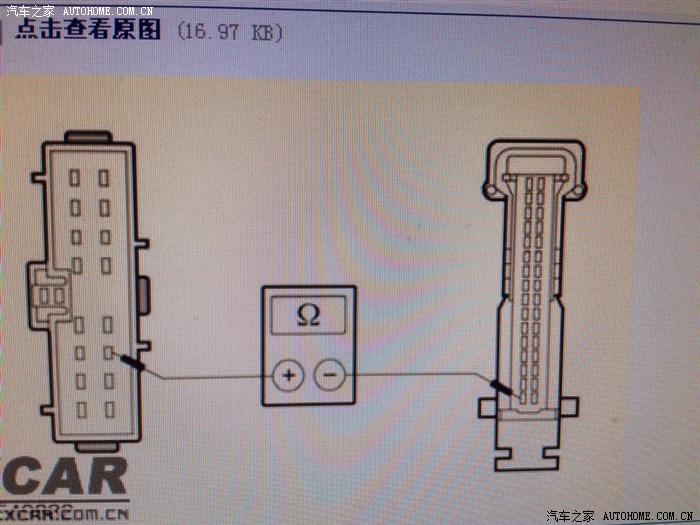

下面两张是我在其他网站找到的仪表插口接线定义

在图上可以看到最左边第一个端子插口是空的，在1.8AT及以上车型这个位置时有的，而到了1.8MT车型上该插口省略……CHANG  AN  你究竟是想咬省道哪里去？

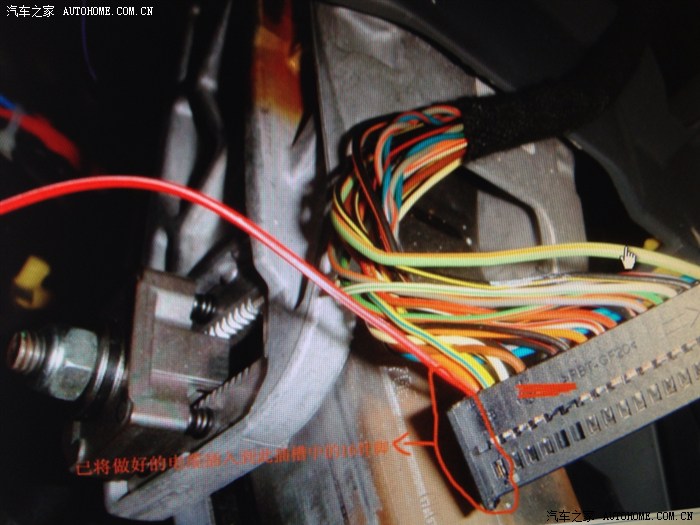

做插头的时候我用的是电脑并口硬盘的电源接口内的小针脚，完美匹配，做好后插入第16号口

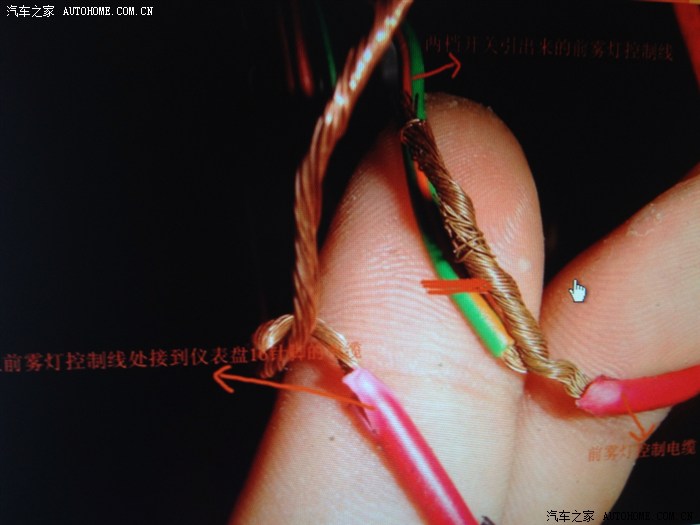

这是两档雾灯引出的接线，一只接仪表的第16号口，另一只雾灯控制线接雾灯开关

（我换的是高配的两档开关）

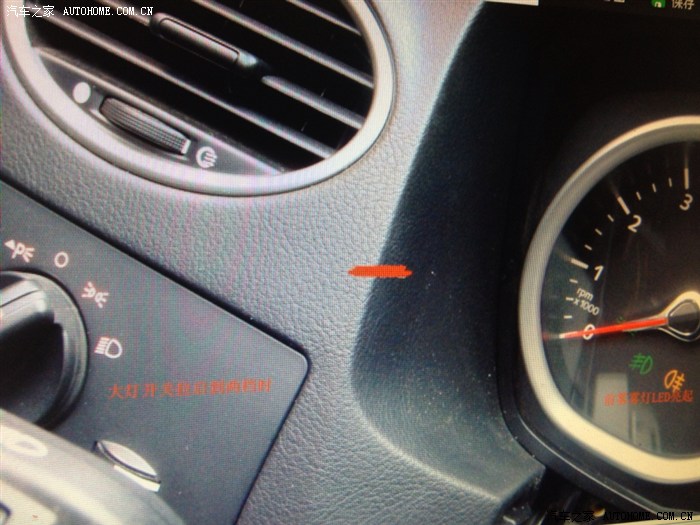

接好后前后雾灯仪表指示分段独立亮起（我换的是高配的两档开关）

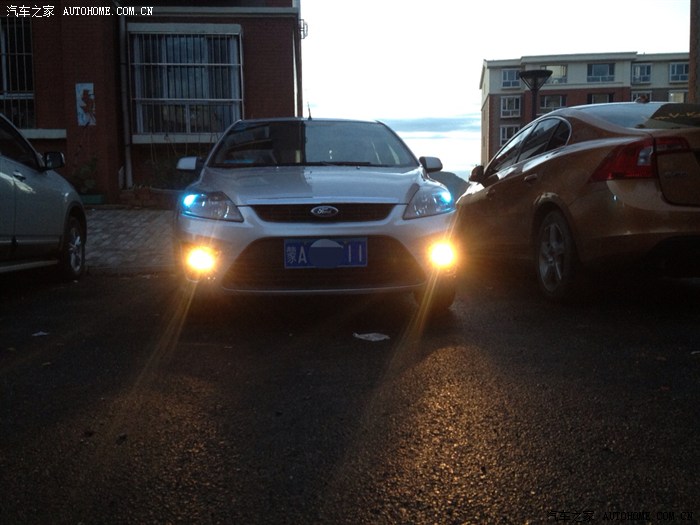

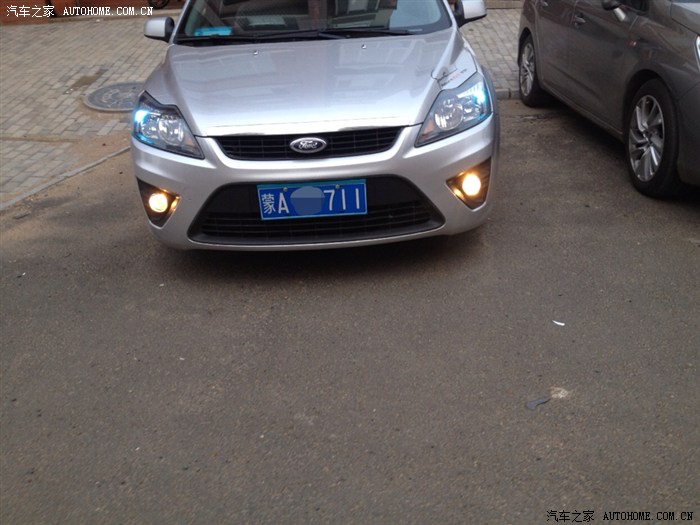

开启雾灯时的效果，及天刚刚擦黑时的效果

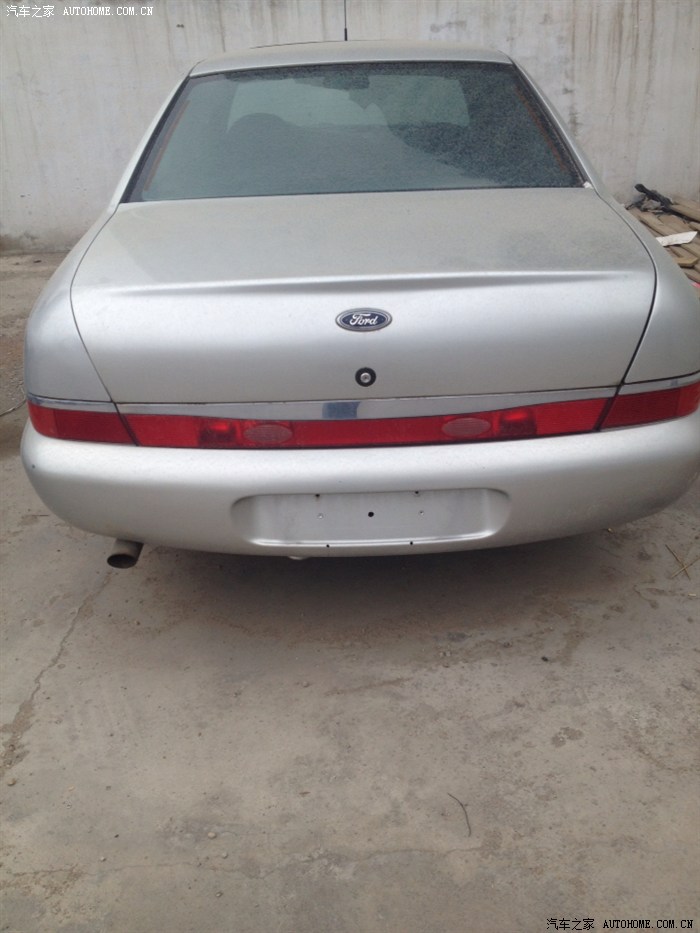

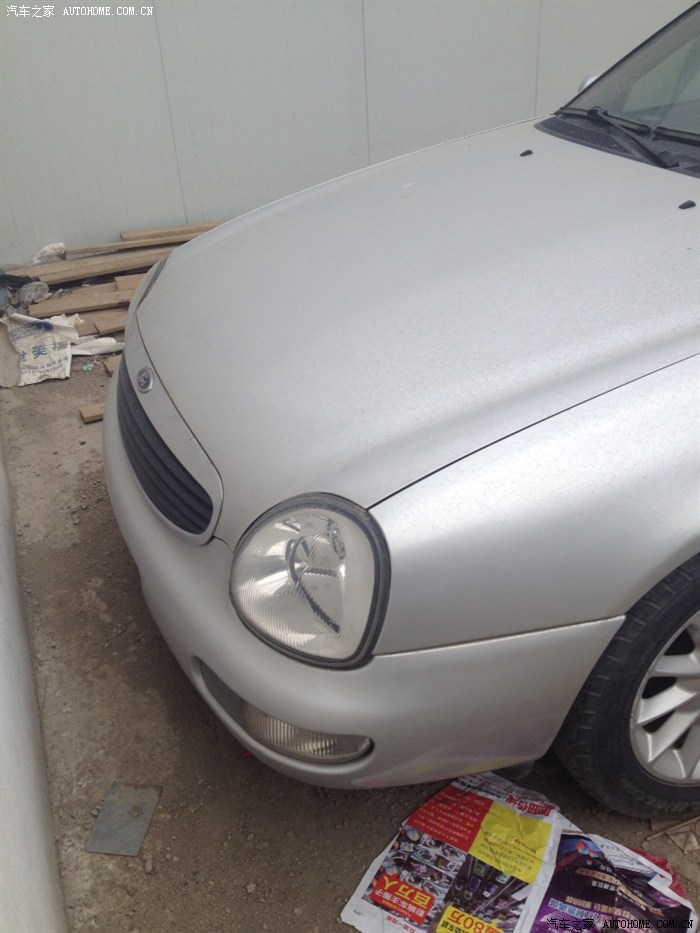

这是在4S店院里找到的老车，这么好的资源还没及时修复，上网百度了一下这车应该是叫“天蝎座”2.3升4AT

附图：布加迪大美女

关于雾灯的就这样了，希望此帖对大家能有帮助，现在我车的雾灯已经换CRV拆车史丹利单光透镜了，不上作业了，自己干活拍照实在是不方便，如有任何疑问请给我留言，恢复较慢请见谅！希望版主给个精华。
