自己动手给307加装AUX输入及手机充电口！

   一直想给车车加载一个AUX输入接口，一方面为了用手机或者平板电脑听歌方便，另一方面也为了以后加装头枕屏或者吸顶屏来播放视频可以把声音输入到车载音响，而不改动原车线路。更不想换车载导航，因为挺喜欢CD位那个小储物盒的，可以放个手机或者钱包什么的！

    先是在某宝上考察了很久，找到这样的宝贝，可是标价却要50大元，总觉得太亏。在网上找了N多

此类照片认真研究对比，终于发现其中微妙所在，其实除了音频线外，也就是并联了两根线做为控制开关，只要搞明白其中的针脚连接关系，自己制作就完全不难了。

    先是在网上查找RD10后面的针脚定义。查找了N多，终于找到了……
    其实某宝上卖的50大元的线就是一个音频线，再加一个控制开关而已，音频线用的是蓝牙输入，也就是C脚的1、2、3脚，控制开关用的是A接口的3脚和8脚，如果把3脚和地短接，RD10前面板就会显示“PHONE”字样，正在放的音乐也会暂停，转入蓝牙音频输入状态，此时如果在C接口1、2、3脚有音频输入，音响就会放出AUX输入的音乐，原理就是如此简单。

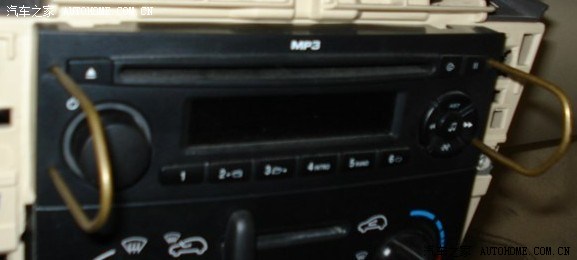

    从车上把CD机拆回，方法大家都知道滴。
然后找几根线，压上这样的插头，制作非常简单。


完了，开工回电、控制线、及音频输入线，因为试验用，所以线都没有焊接，直接用手拧上了事，左侧带

护套的就是音频输入了，另一端接一3.5的耳机插孔。中间接音箱，最下面接电源和静音控制线。

在接12V直流供电的时候，因为没有单独为CD机供过电，只接了A接口的电源线和地，也就是7脚和8脚，没有接A4脚ACC，结果CD机不亮，还以为CD被我弄坏了，吓好大一跳，幸好突然想到是不是ACC没电，所以CD机无法判断，把ACC接上CD亮了，才放心了。

    正常开机，CD机正常工作，可以在收音机、USB模式之间切换并放出声音。把护套线的耳机插孔插入并播放音乐，然后把3脚和8脚用线短接，屏幕上出现PHONE字样，CD放出了手机中的音乐，试听一下，声音并不象传说的那么小，音量也不错。至些改装基本成功。

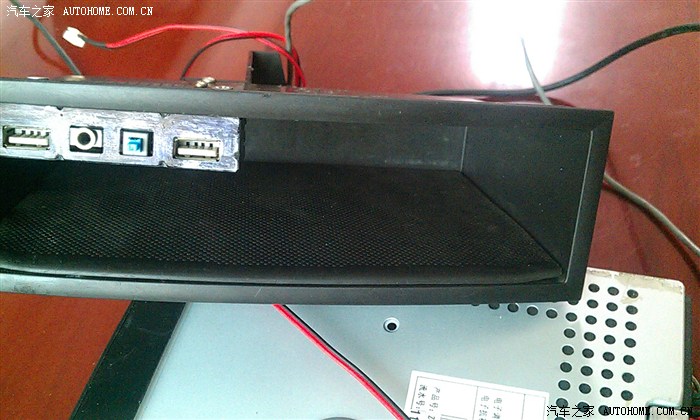

    将接口和开关通过下面储特盒引出。其中那个绿色的小开关就是音频控制开关，按下时CD屏幕出现PHONE字样，并播放AUX输入音频，左侧为AUX输入接口。旁边两个是前段自己改装的USB供电接口，从CD的ACC取电，经过12V转5V的小模块，输出5V电压，可以为手机、平板等设备供电、充电，最大输出为5V2A。

秀一下装车效果图，两个USB充电口，一个为手机充电，另一个接的是我新淘的蓝牙耳机，号称网上卖得最火的，好像是叫OSINO1168来着？用了一段，音质不说，使用很方便，打火自动开机并连接手机，来电后拿起接听，不用按任何键，放回插座，自动挂断。并且充电座带磁性，也不用担心不好插。



秀秀我的导航，E路航TT7，可以上网，可以导航，没事在家当平板用，罩子是自己加工的，不太好看，凑合用吧，那根供电线就是储物盒的线改的！
