哈3大灯开关失灵，灯光时有时无，拆修作业(图)

先感谢白色小舰和小白熊布朗，上次求助哈三灯光问题：开关失灵，灯光时有时无，没有远光灯档了，要拉住开光不放才何远光，第二天去修厂一问，换总成，好几百，想一下车友小白熊布朗说可能是接触不良，这几天也没事闲得很，加上看到论坛车友说方向有轮胎套同扳手就可取下，决定自己动手，今天有空就把心得与车友分享，希望能让遇到这种问题的车友有所明白，其实可以自己动手的，很简单，工具只要轮胎套同，内六角和十字批就可以了，最好有个聂子。记住，拆之前把电瓶正极端子拆下，这个很重要！！！上图

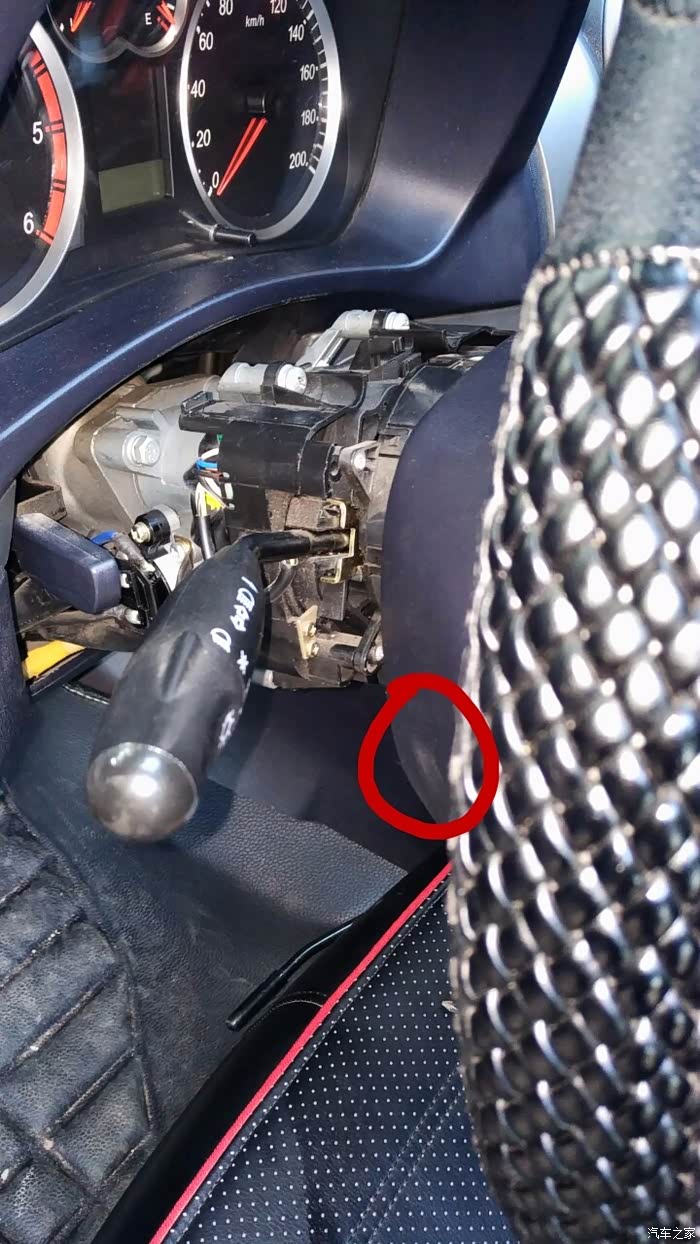

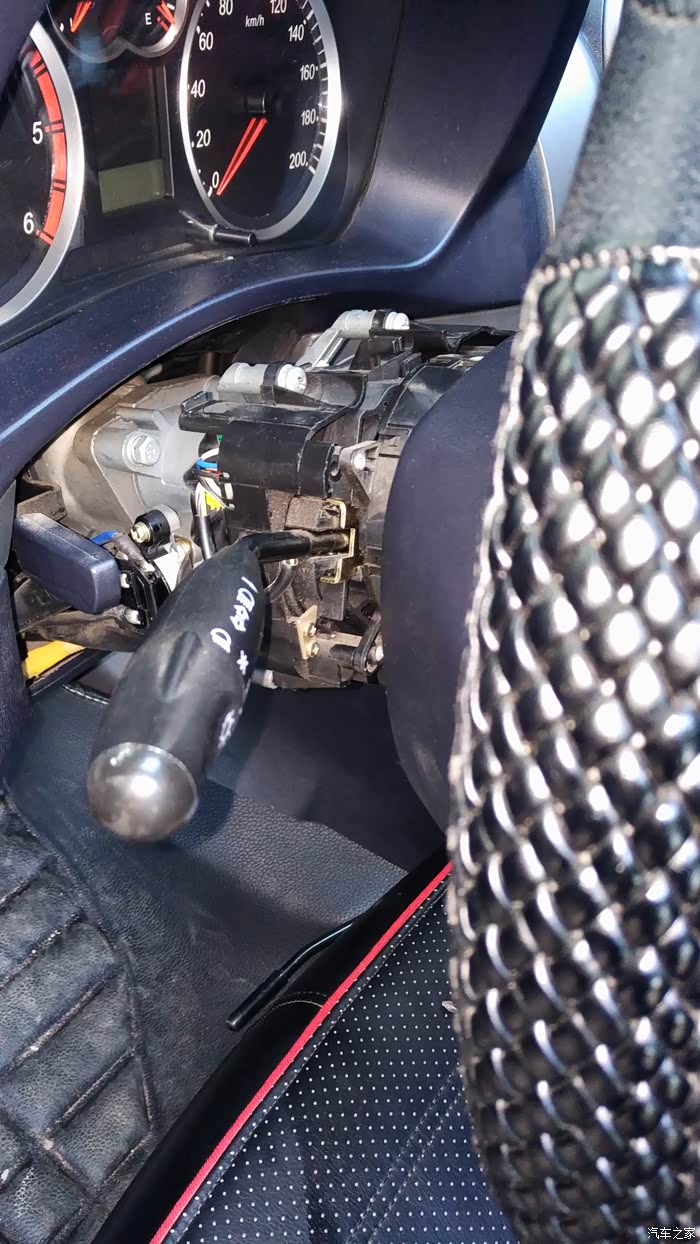

先拆方向(刚开始以为不用拆)，拆下方向盘挨近仪表盘两块饰板，扣住的，一撬就行，当然得轻点，要爱护小3呀

没有拆电瓶线这个不能乱扯哟，安全气囊，防止爆开意外。拆下游丝线卡口。

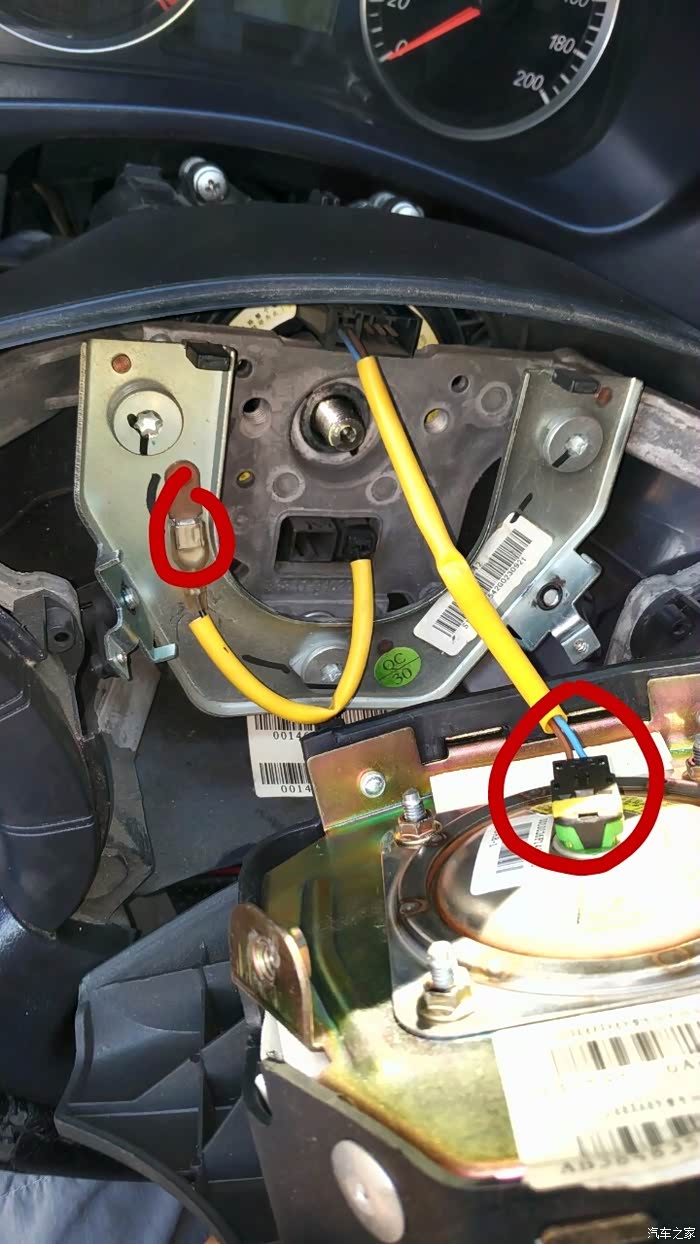

这个螺丝左右各一个，用内六角拆下就能拆下喇叭那一块了

拆下两个线端卡扣

套同拆方向杆螺母

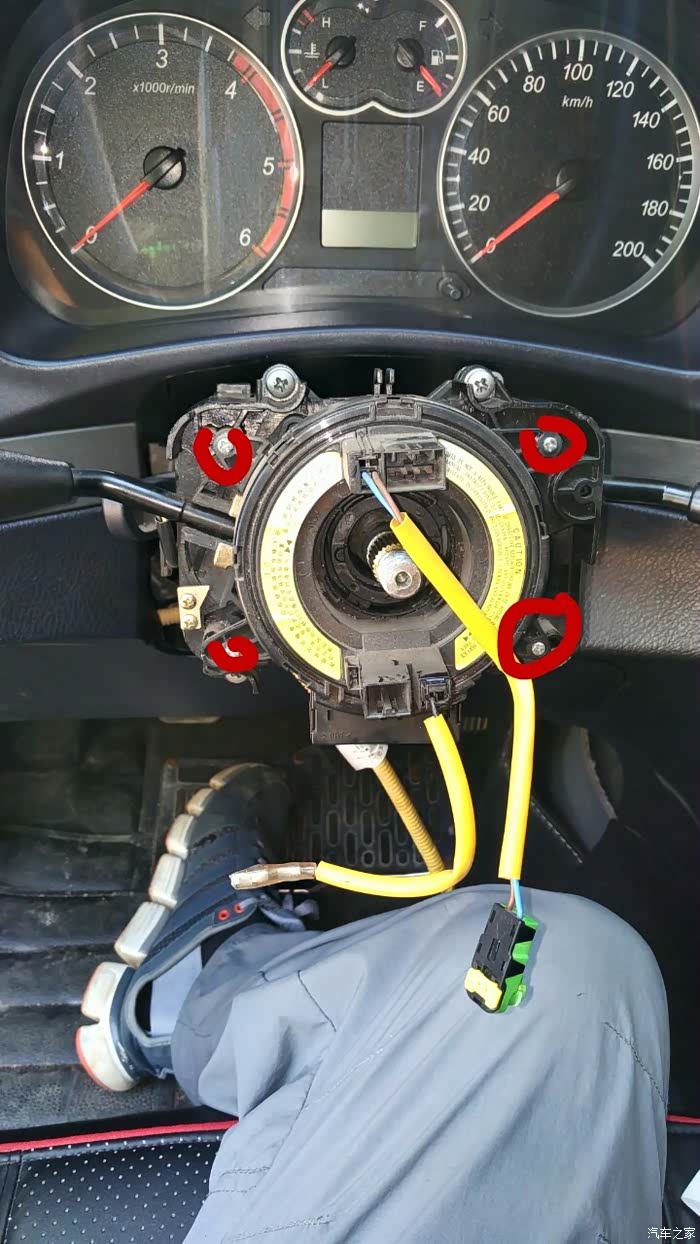

拆下四个螺钉就可拿下气囊线圈

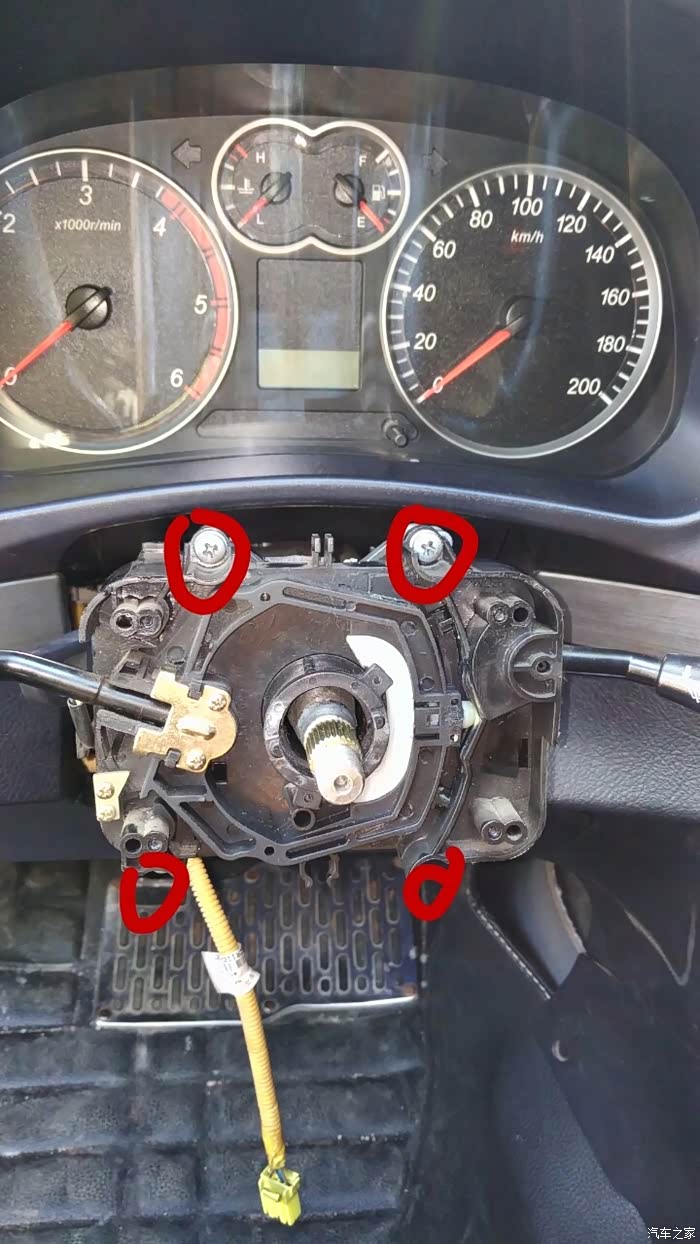

也是四个螺钉，拆下大灯开关总成

换上扎带后拍的照片

，剪开这个扎带才能取下拔片块，三个螺钉

盖板翻过来看到的就是灯光调档拨片位置，把它取下，就一卡针，从一头顶出，这个要很有耐心的哟，先找到小弹璜和小钢珠，很小的，别弄丢了，否则真得换开关了，用聂子夹住活动的铜片，小心又小心的把弹簧和钢珠(钢珠是接触下面的铜片的)复原，搞得我都没耐心了，几次把钢珠弹掉，好在在车里又是对着驾驶位，没对着别的地方，要不然怎么找呀，就在驾驶位垫圈上也找了半天，二毫米的钢珠，想想…复位后按住装上卡针才能松手

不好意思，弄的过程就拍不了，小心的放回盖上，换个线扎，就是上图那个黄色的，搞完这步，是不是好有成就感，然后就是装回，

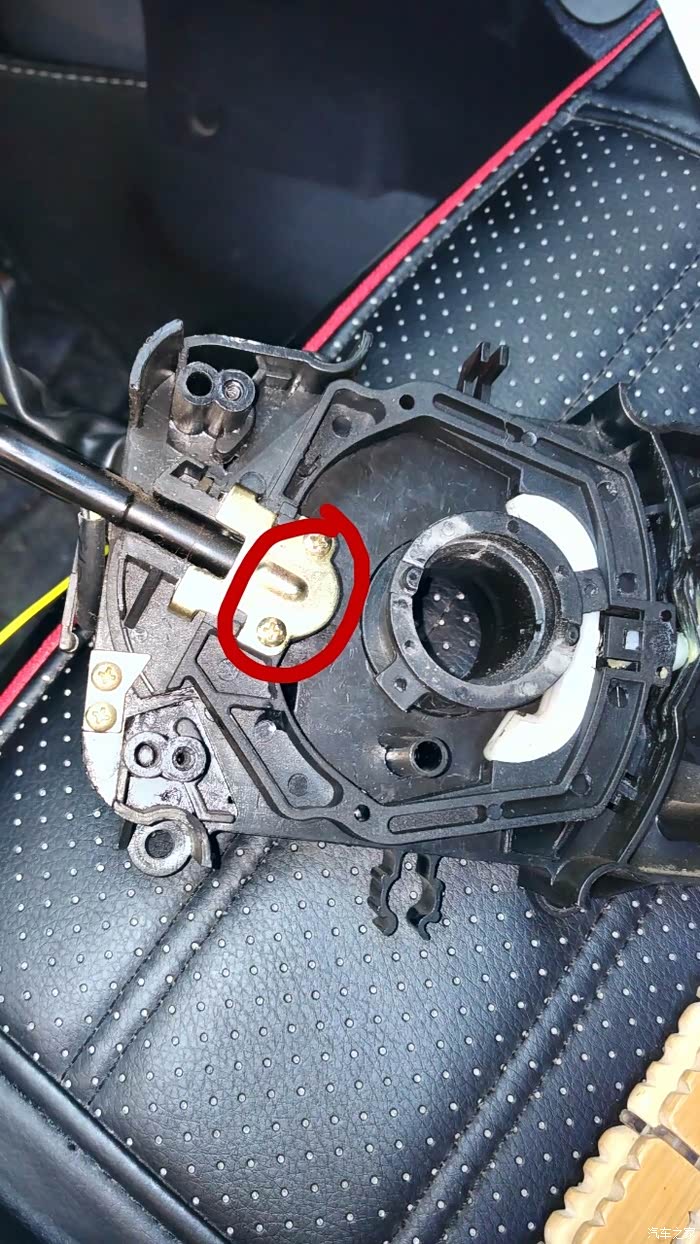

这个里面也有个钢珠，前面装上能拨的话就别拆了，因为并不好玩，掉了不容易找

把开关，线圈，方向装回，完工，一试完美，我的大灯又回来了
