骏捷阅读灯 后排加装阅读灯 原厂件 改LED灯 亮呀

     最近工作事不多上班时间搞点私活，前几天网上淘的阅读灯到了订的一些接头电线热缩管等材料也全到齐了。昨晚上在网上找了些关于车箱结构解剖图了解车顶结构，今天中午开始折腾。

正题来了。。。。。。。。

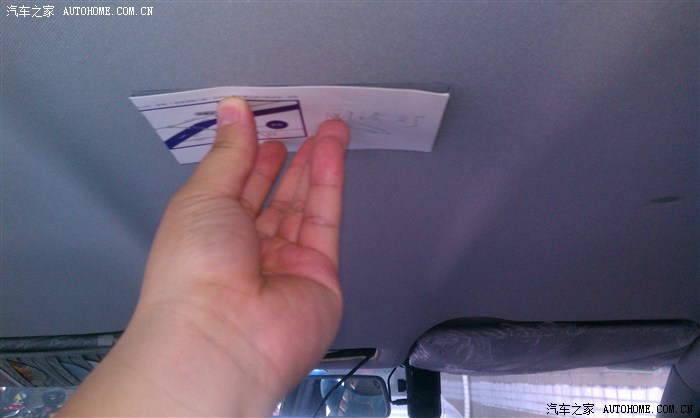

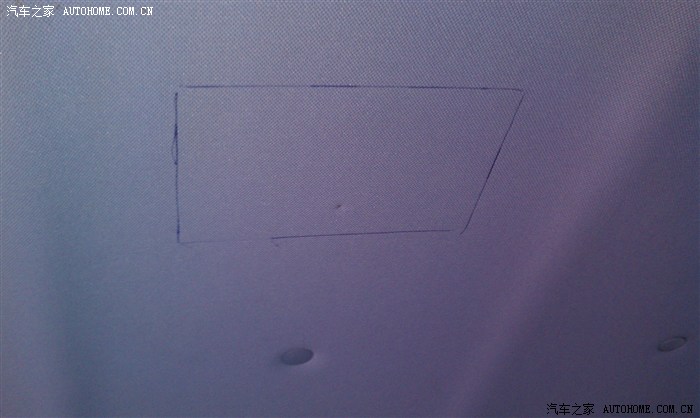

     先量好阅读灯开孔的尺寸画出一张纸版，上车定好安装位置，照纸版画线。

中间的小点 是我先用细针做的测试孔 开始担心顶棚中间的空间不够怕装不了

用针测试了下深度刚好 开始照纸版画线

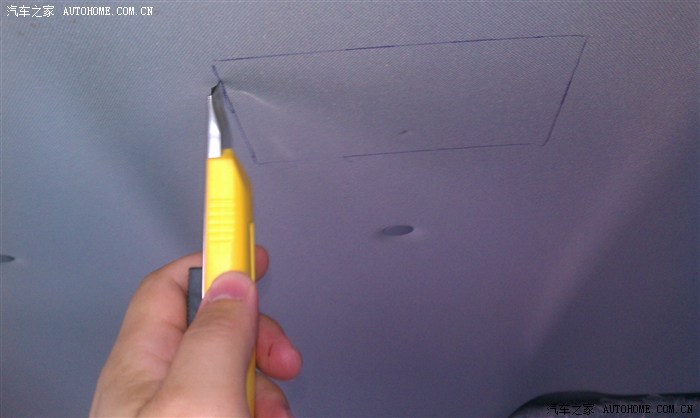

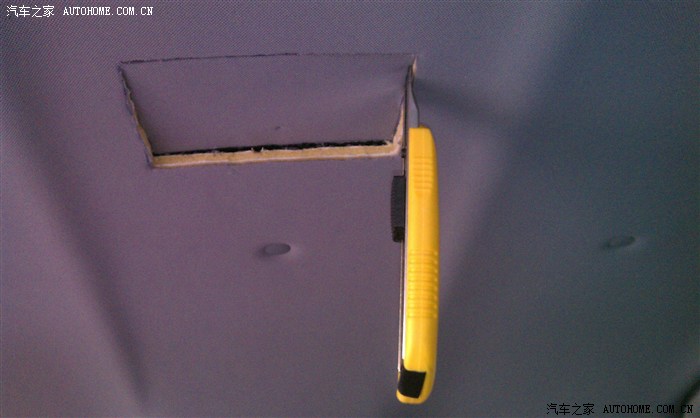

开刀  一刀下去如果碰到铁架或车顶龙骨那就玩完了 那就得换顶棚了  心痛中。。



还好 划了三刀还没碰到东西 万幸呀

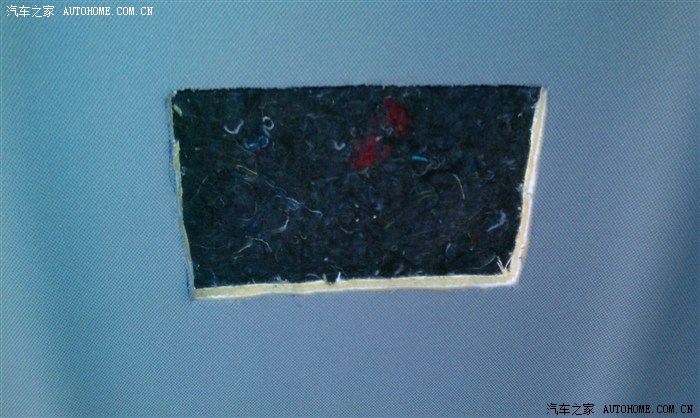

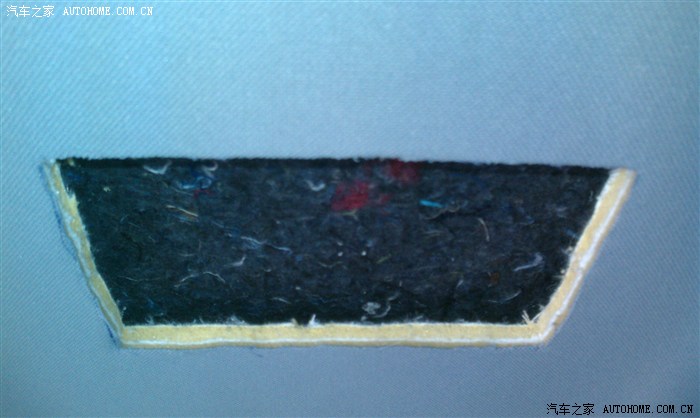

孔开完了 骏捷用料真的还不错 顶棚上面还有一层很厚的减震隔热棉

昨晚上网上找到的解剖图看到很多品牌的车没有哟



里面的空间距离大概2.5厘米  刚好够灯的位置 不知散热怎么样  不过我用的是LED灯板发热低应该不会有问题

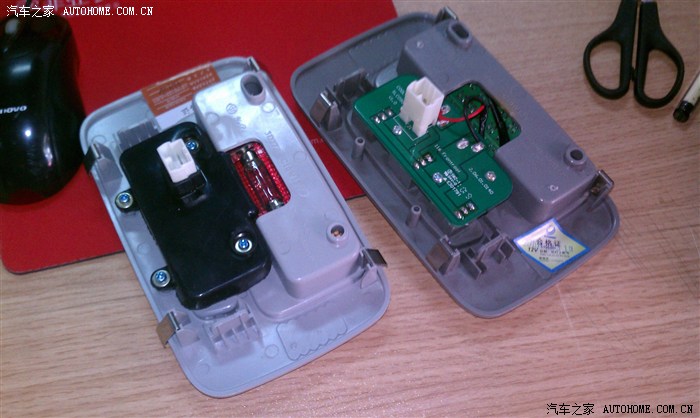

拆下前阅读灯 对比网购的前阅读灯总成  还是原车的料好点点色也深一点  两个尺寸一样（深色原车的 浅色网购）

两个灯总成线路板布线是不一样 搞得我看了好久



开拆  把新买的全解散 准备焊线

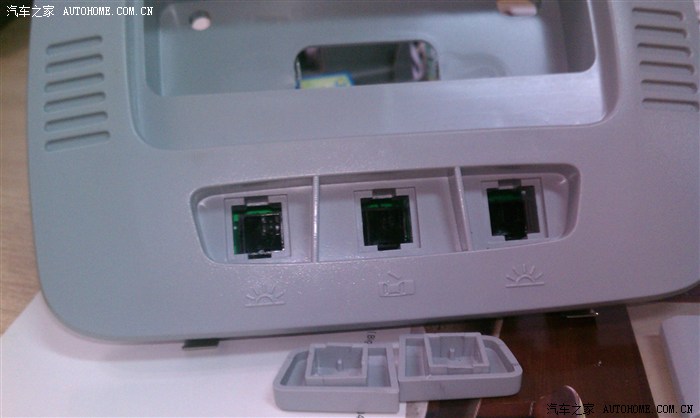

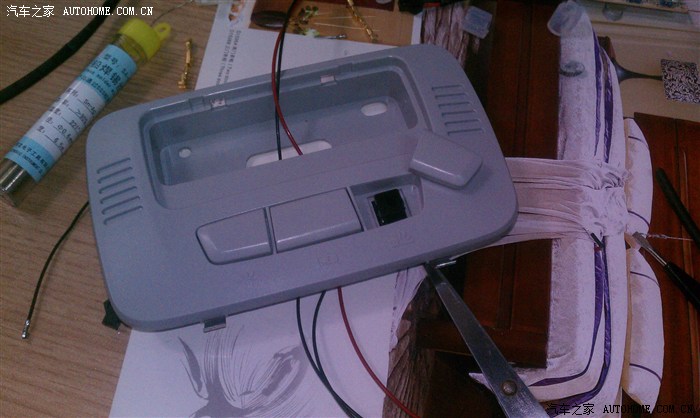

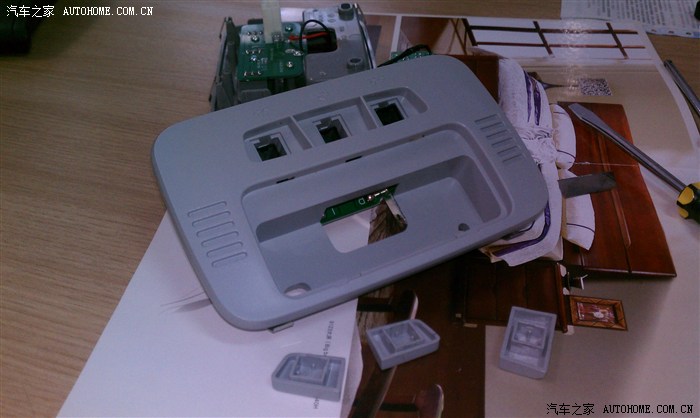

拆掉按键  这个东东有点不好拆 搞得我琢磨了好久才下手

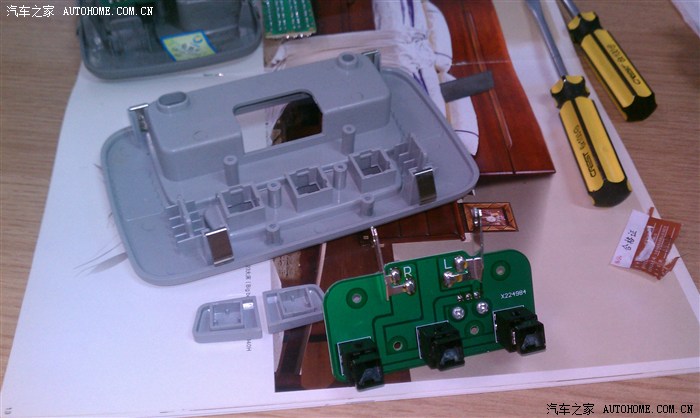

拆下线路板  用老虎钳子暴力拆掉线跑板上的灯触脚  后面突起的接线插座给焊掉不要 突起太多空间不够 焊掉后直接焊接三条线

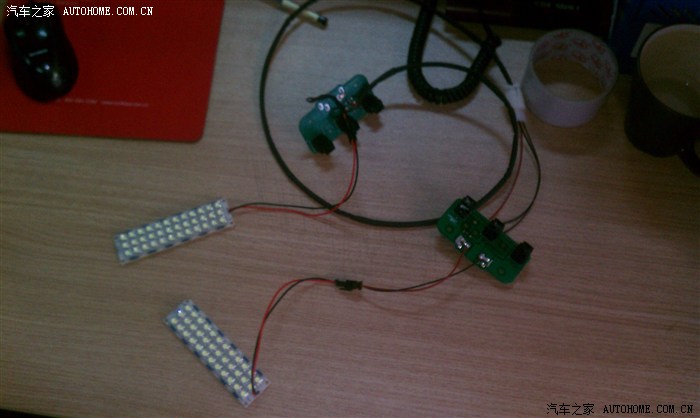

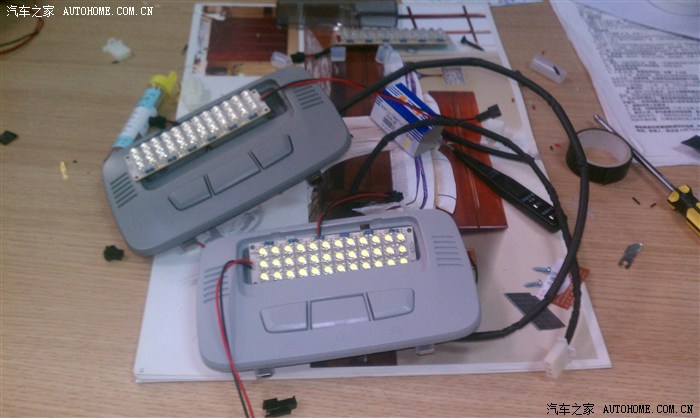

接好两个灯的线路板  前后两个灯 并联  把LED灯板焊上线和接线插头（方便以后换灯板） 主线用热缩管套上这样安全

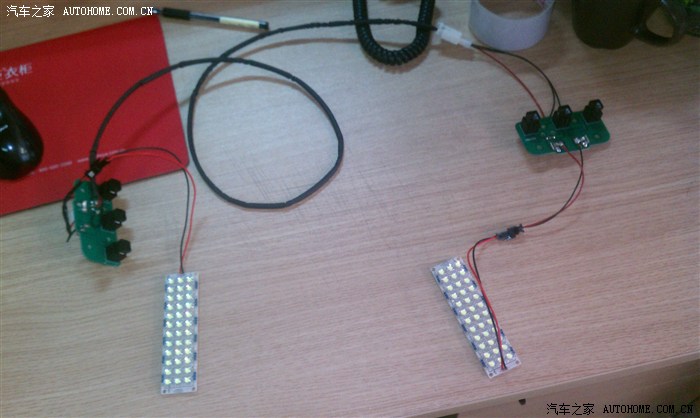

前后线路板接好后 准备上车测试 。。。。   结果  一次成功 两个灯全亮 而且可分开控制开关灯



测试完准备装回灯座上  开始组装



LED灯板放到灯座上的样子

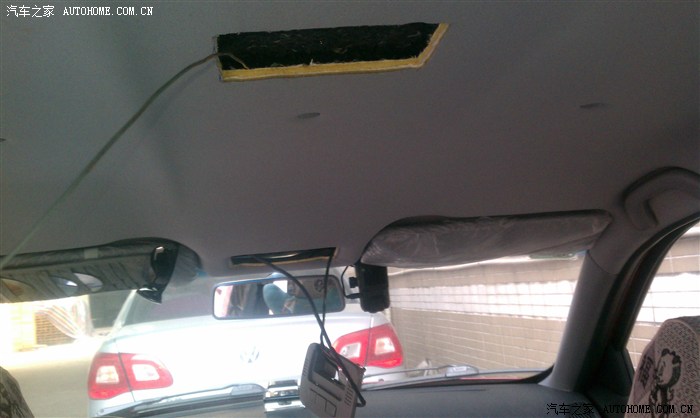

开始装到车上 用一条铁丝引线  因为连接前后阅读灯的线我焊了接线头 头有点大不好引过来

后来把顶棚中间的卡子拆松一点  一下通过

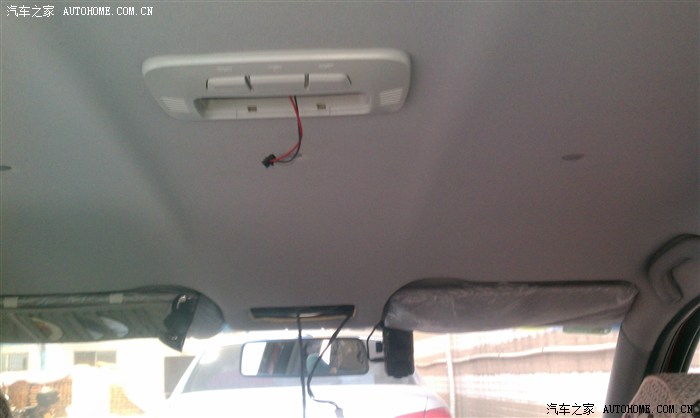

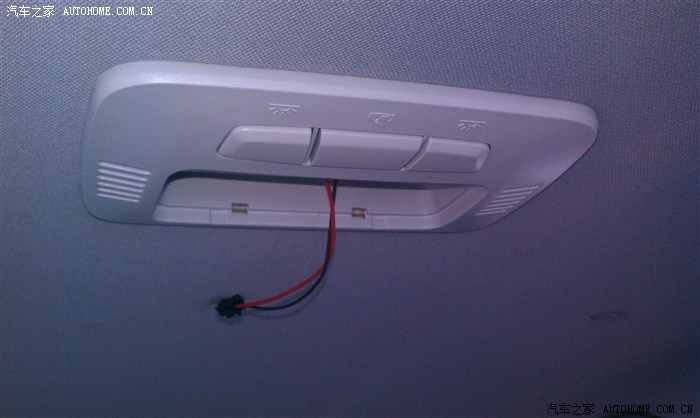

后排阅读灯      掉下来的是插LED灯插头线

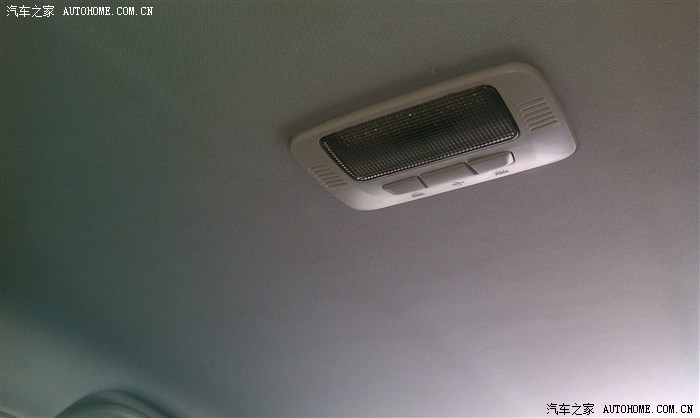

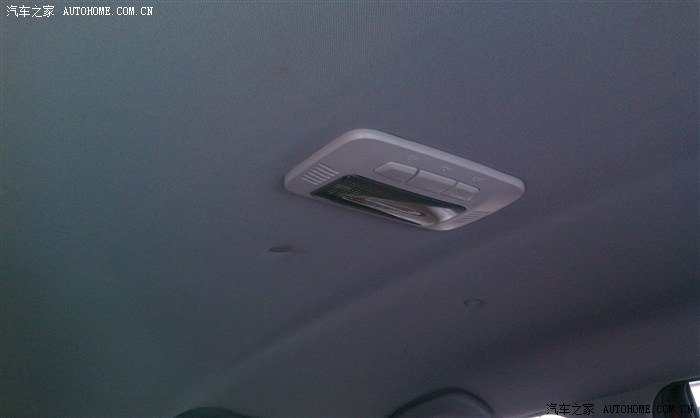

看得出来是加装的不   缝隙有木有   答木有  四面有木有  答都木有缝隙

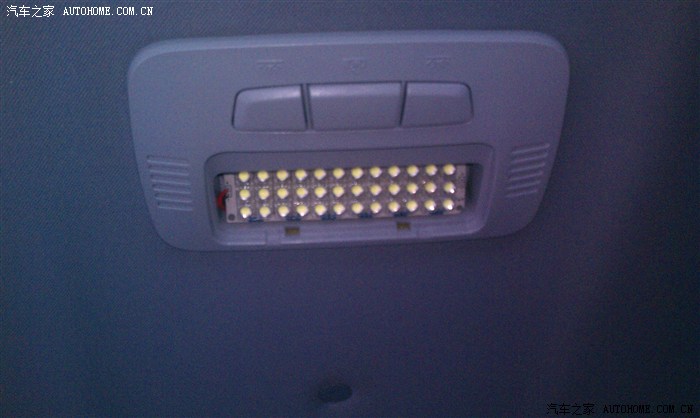

上LED灯板  用两个镙丝固定在灯座上  稳固又不会异响

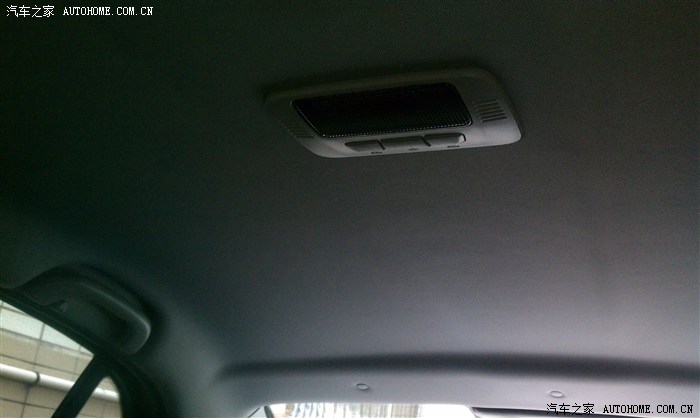

装好灯罩  看效果



开灯测试  前后灯开中间开关 开门亮灯



前后中间开关 自动模式  解锁 或 开门 亮灯





 分别控制测试

 前灯全关  后灯 中间自动模式  开门灯亮

 分别控制测试

 后面灯全关  前面灯 中间自动模式  开门灯亮

分别控制测试

前灯全关  后灯 左边或右边开关 手动模式  按左右边上按键灯亮

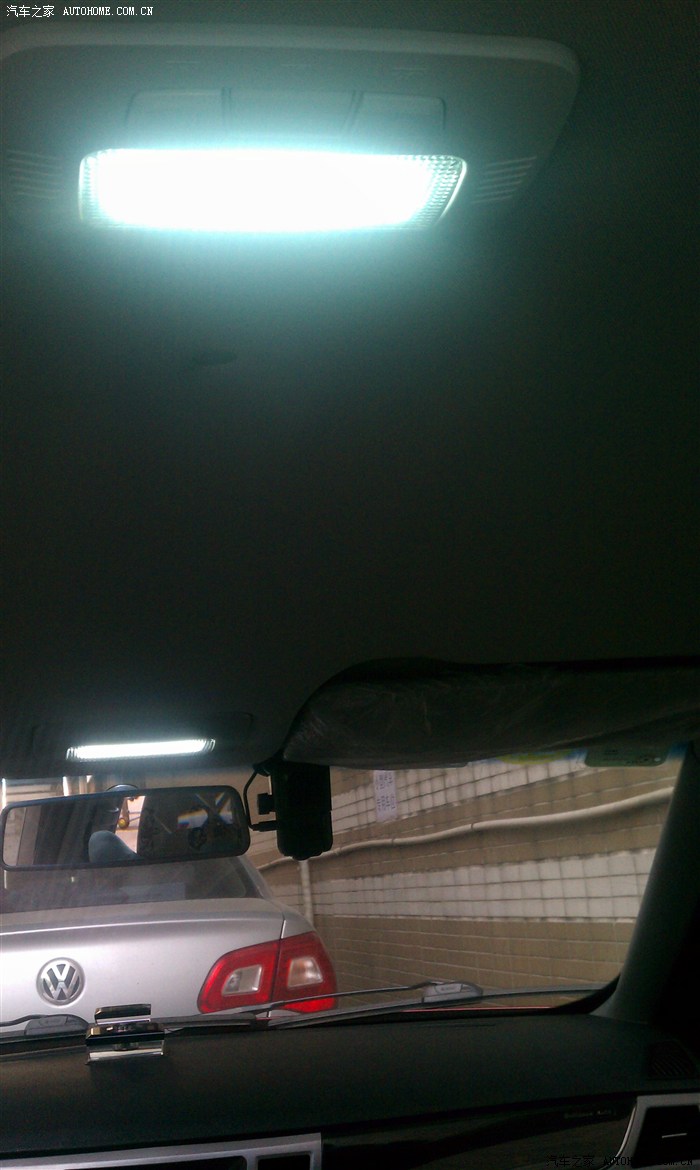

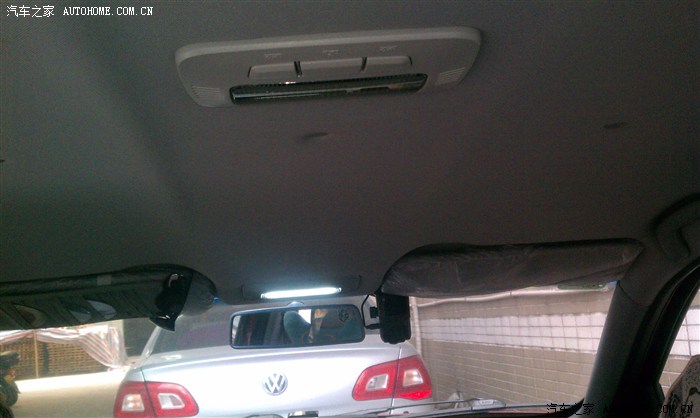

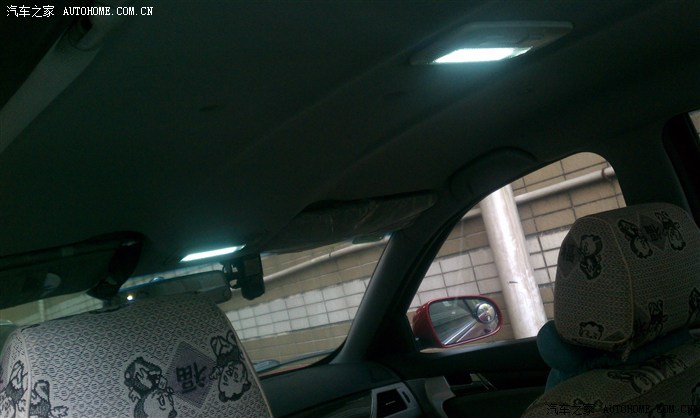

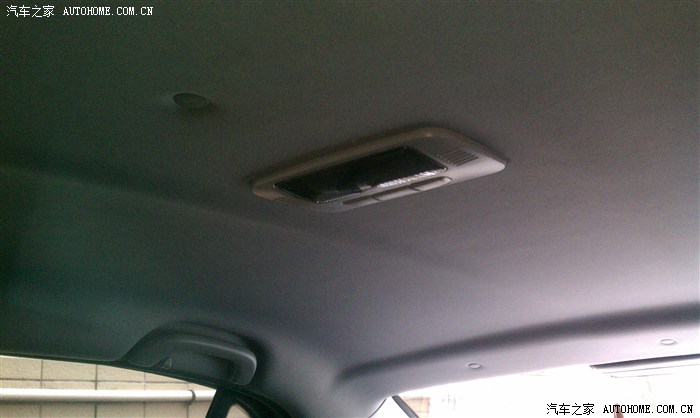

从前排看后排灯座  缝隙有木有  还是木有缝隙

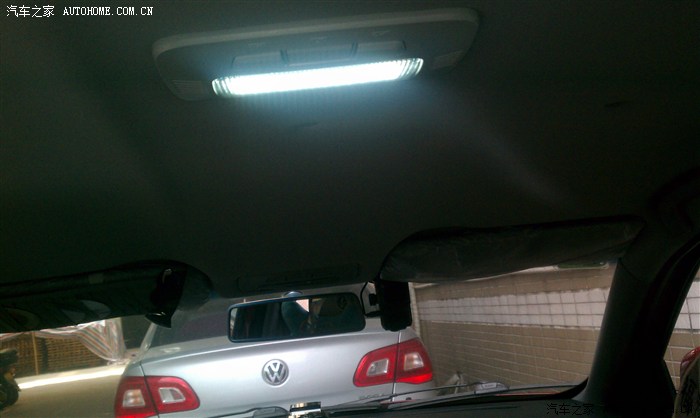

放大看  效果真的不错  胜过老款骏捷的原装（老款骏捷后阅读灯在两边拉手边上 很小的灯）


再看看后排   因LED灯板加了电阴   灯光 开起 或 关闭 都能实现 渐亮 或渐暗 呵呵呵

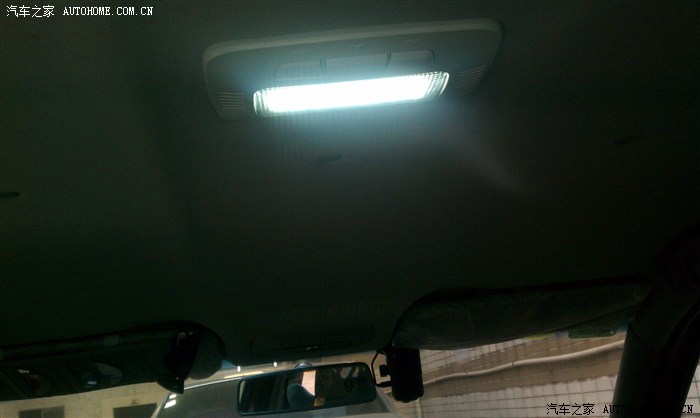

灯亮 自动模式

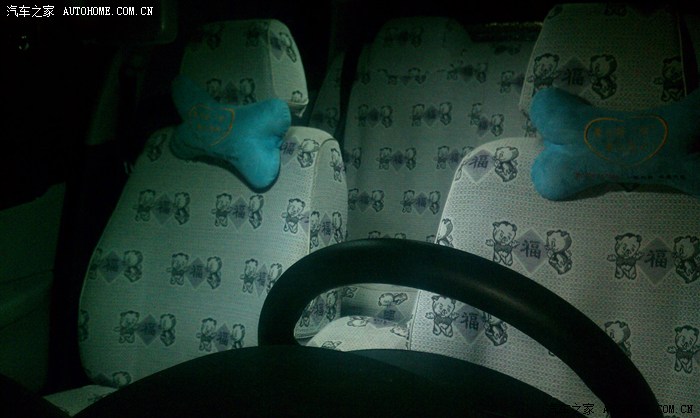

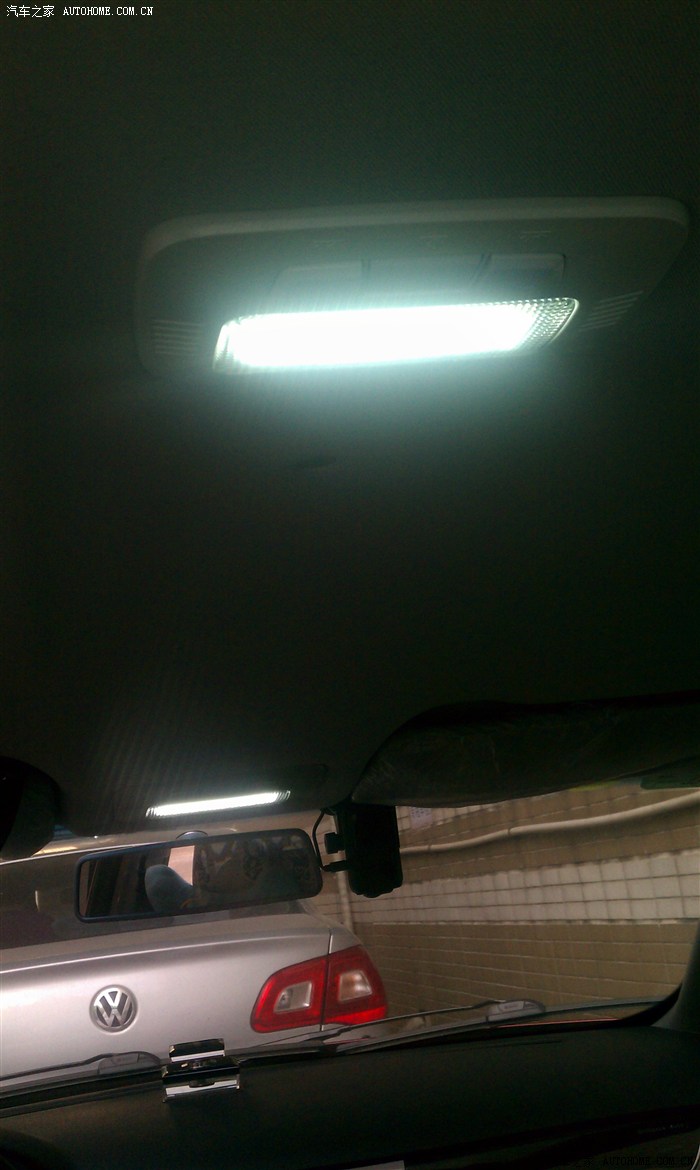

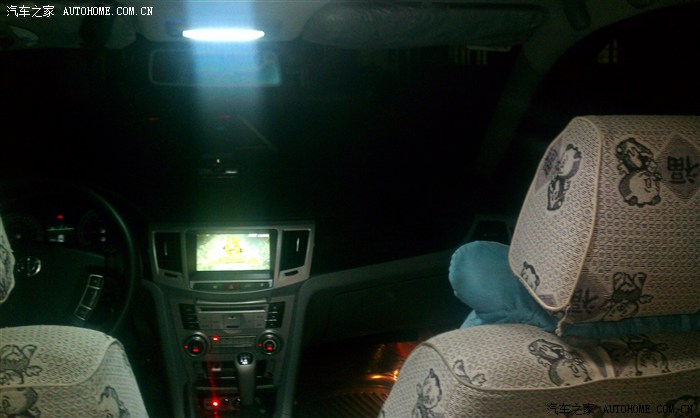

晚上效果  那是相当的不错呀  后排从此再也不黑了

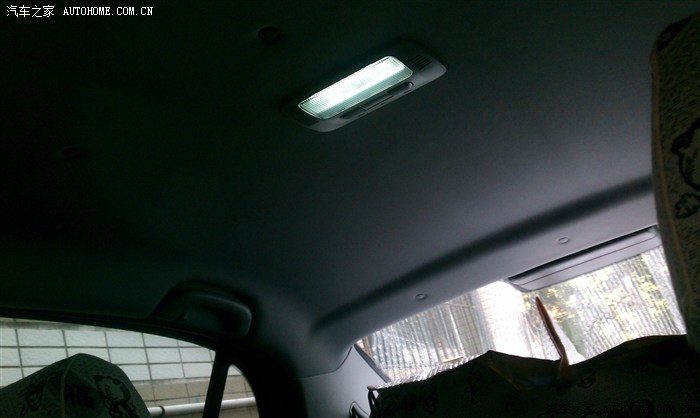

从车外面照  看看亮度够不

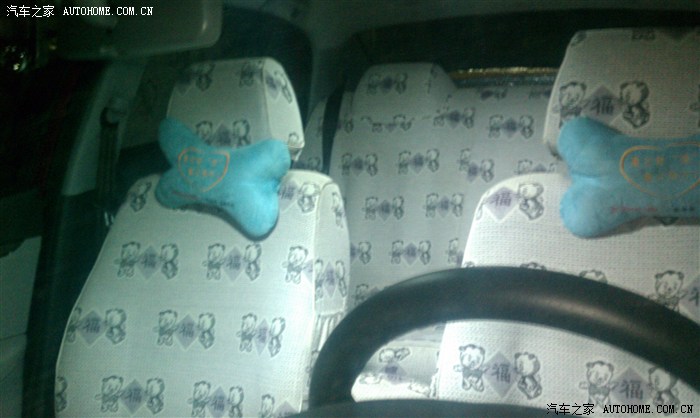

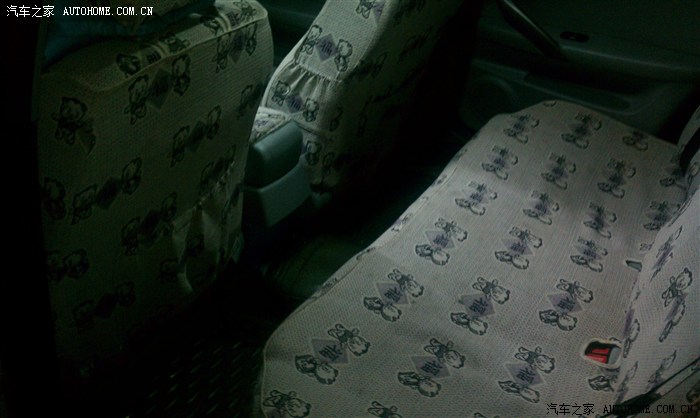

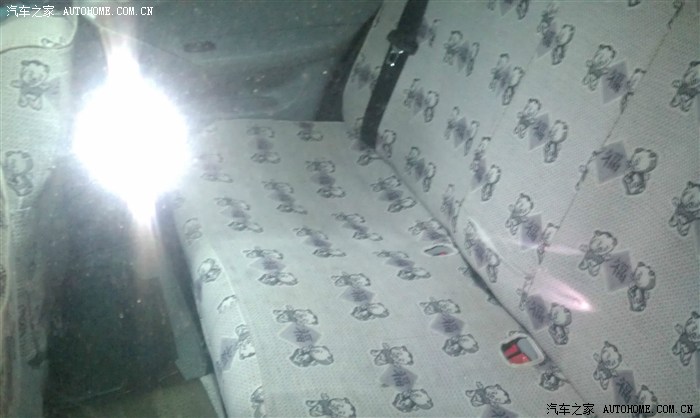

后排  玻璃反光  实际比照片亮很多  后排地板上看得一清二楚的

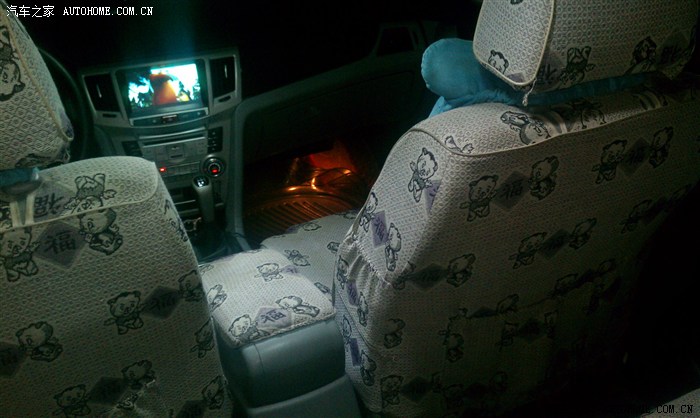

从后排照片



HTC手机拍的 效果不好  亮度拍不出来 和实际差太多



实际后排亮度还要高很多  手机一拍黑了很多

收工，成功加装后排阅读灯  车内亮起来了

从此小孩老人晚上上下车就方便很多了

费用：阅读灯总成 八十多 、接线头用了三个实际买了三十多个备用+两米0.75平方的线和两米热缩管+保险丝一共花了五十多块、LED灯板买了三块 十九块八一块 三块带运费六十几块，材料费一共在180元左右吧。
