瑞虎加装AUX接口具体方案，适合包括没有任何无线电基础的车主。

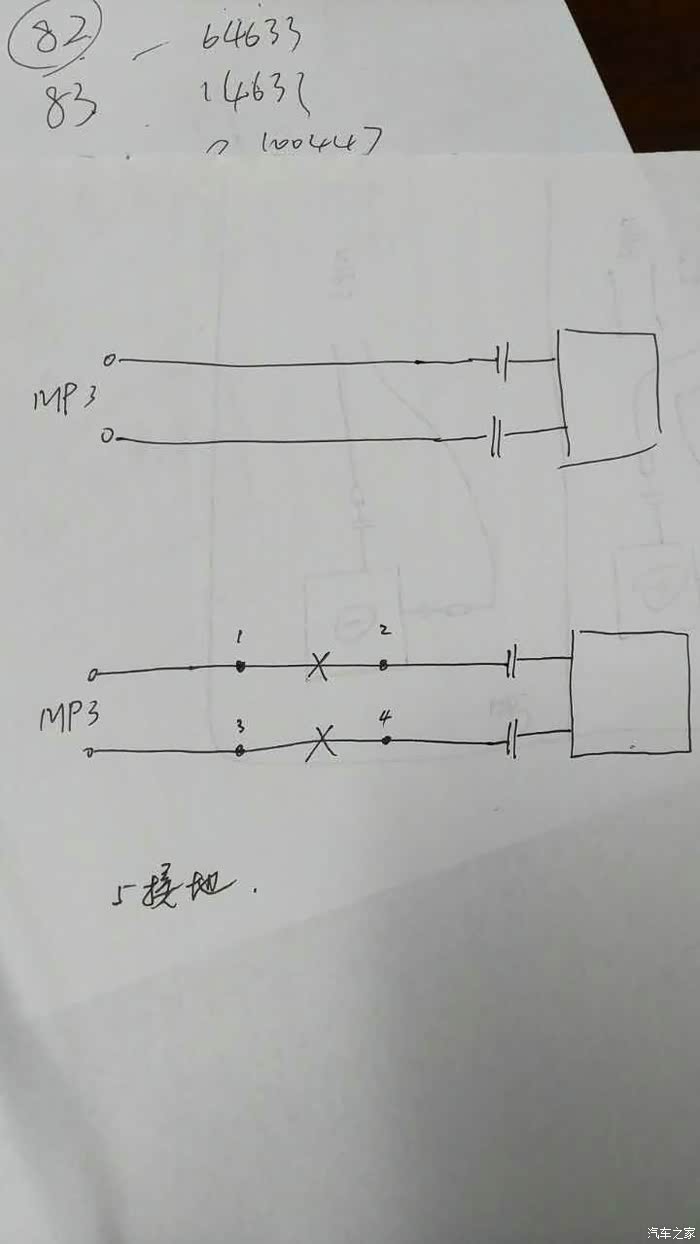

这是原理图，上面是未改之前的原车示意图，下面是改装的原理示意图。意思就是把线断开，并取4个焊点备用，底线5先不管

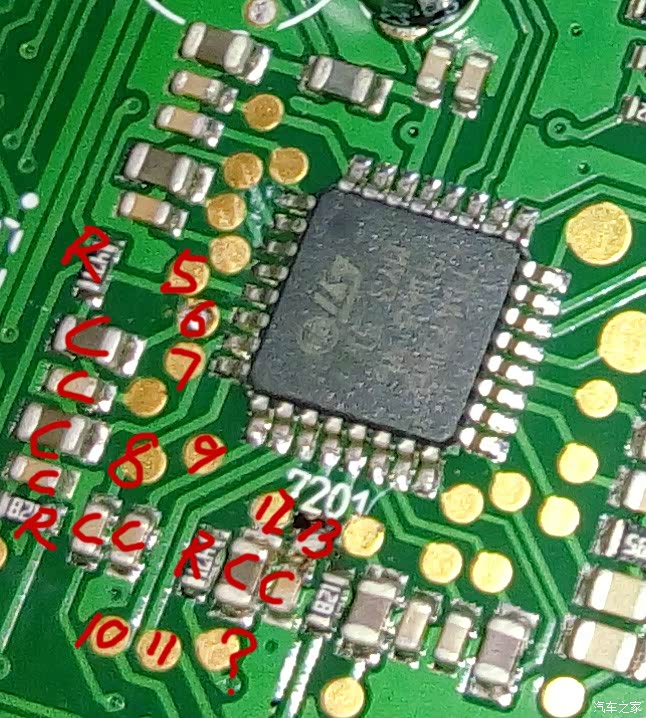

这是实际芯片的图，标号了引脚的号码和脚上串联的电器元件。此图给有兴趣的车友作为参考，没兴趣不看也没事。我用的是6和12两个脚，分别为左右输入

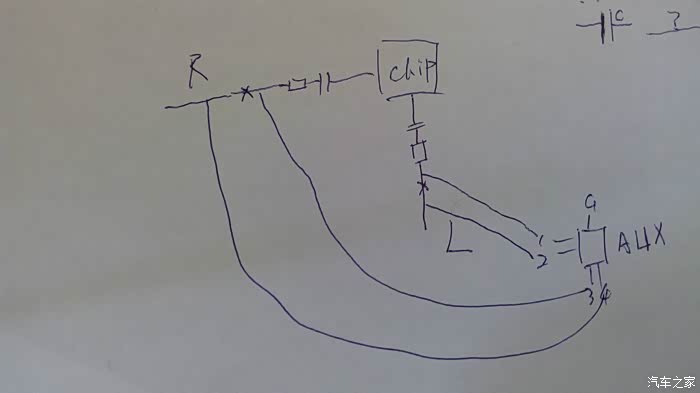

这张就是抽象了的原理图，下面要做的就是找到，6和12两个脚对应的引线，对其动点小手术

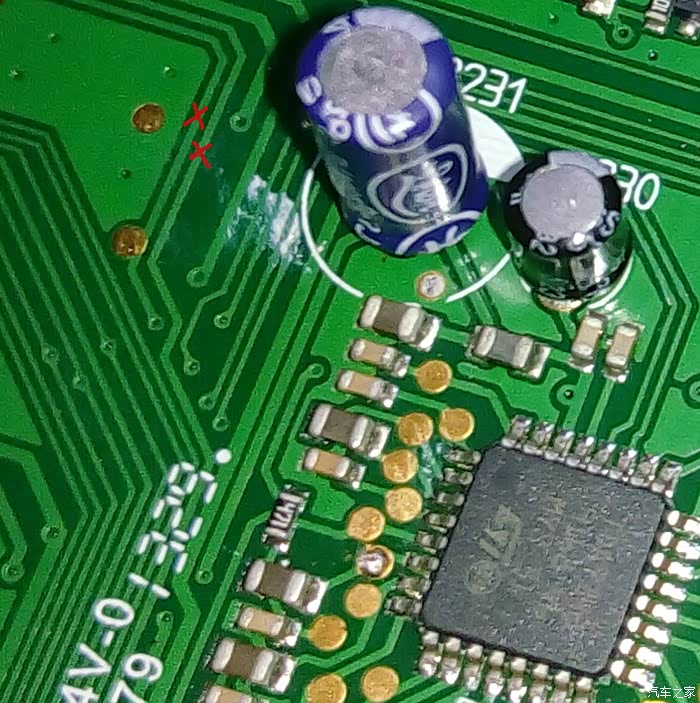

这张是板子反面的样子，连接6和12脚的接线上取两个断点，将线断开！在图的左上角用红叉表示。具体取断点只要在这两根线上就行，考虑到后面焊接方便就行。

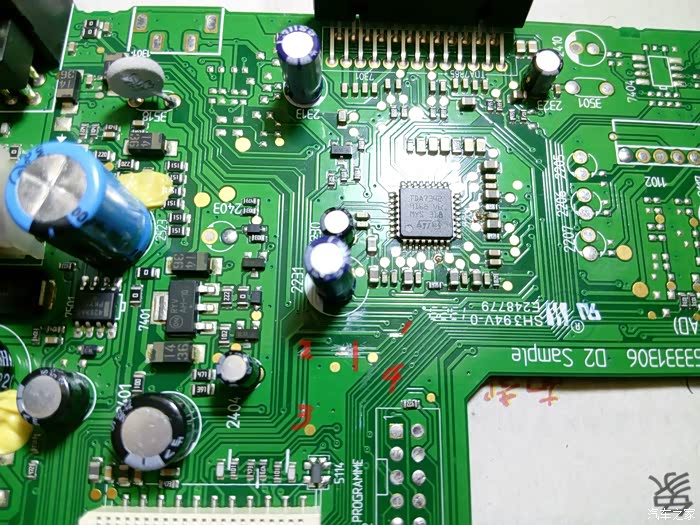

这是我实际的工作照片。个标志意思如下：中间的一竖，表示我断开两线的断点位置，周围的1、2、3、4 表示焊接连线的点。2和3数字有点遮挡了金属线，4没有剥线，用的是板子上预留的圆形焊点。

这是焊接好的样子，注意焊点尽量远些，不要短路。到这里板子上基本完工，就剩地线和固定工作了，先放一下。

这里是我开始弄时很迷惑的地方，AUX有好几种，该怎么接选哪一种？

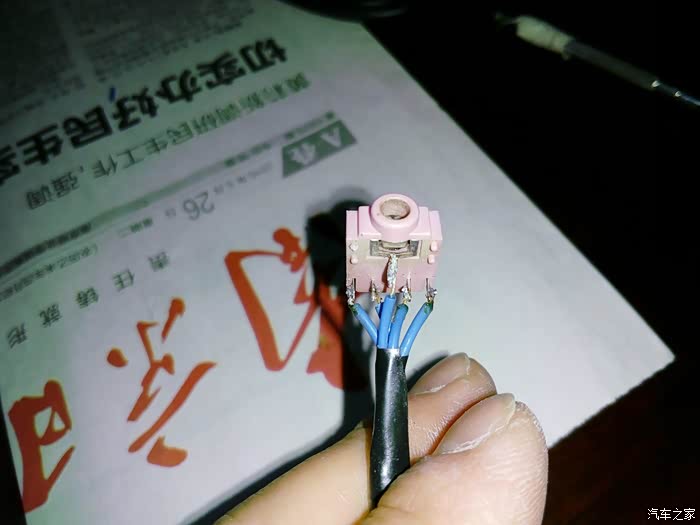

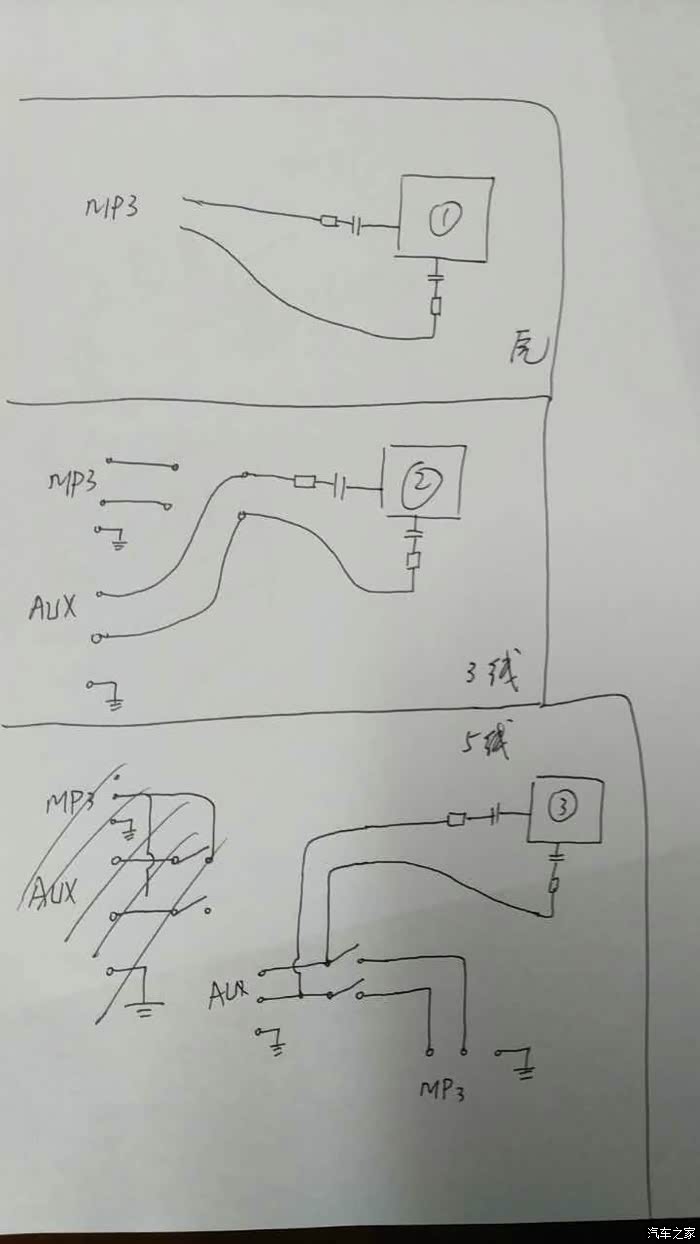

从上往下依次为：原厂未动，3脚AUX，5脚AUX。我选的是5脚方案，因为5脚的实现功能为：当插入插线时，播放中的MP3或者CD将自动断开，播放手机音频。下面来看实物

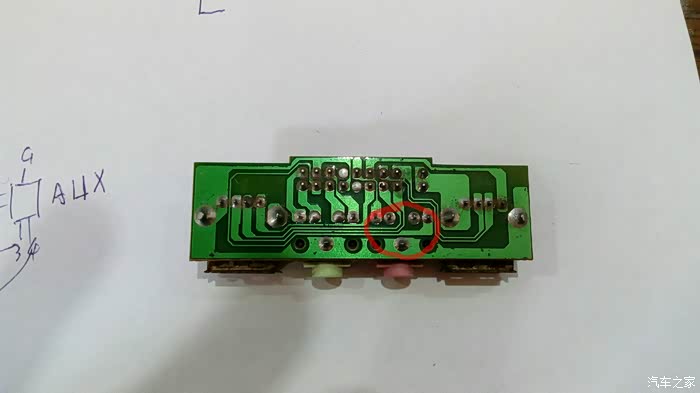

    红圈标的的一个AUX插座的几个角，这是我的电脑面板拆下的带有插座的小板背面。不用万用表测量看线可以明白：下面一个单独的脚是底线，上面一排4个，我们假定编号为1、2、3、4。其中1、2为一组，3、4为一组。
    接线时我没有具体考虑左右声道和开关冲突。只要注意1、2接一根线，3、4接一根线；同时注意，1、4分别接在两个断点前端或者后端，2、3分别同时接在对应的后端或者前端。
    如果前后接乱，具体会不会有问题我也没想明白，反正多一事不如少一事嘛，这样总不会错。

地线接到板子的螺丝孔上就行了，很简单。至此，接线改装就完成了

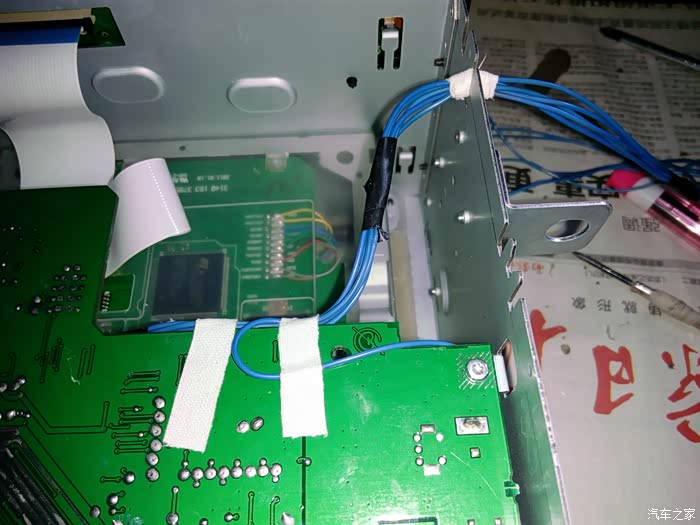

试一下，没有问题就可以做固定工作了，一定要固定住。首先要用黄胶或者蜡烛胶实在不行AB胶（但首先要确定不再改动）固定住每个焊点。然后把线固定在板子上，尽量减少线的位移。一劳永逸嘛

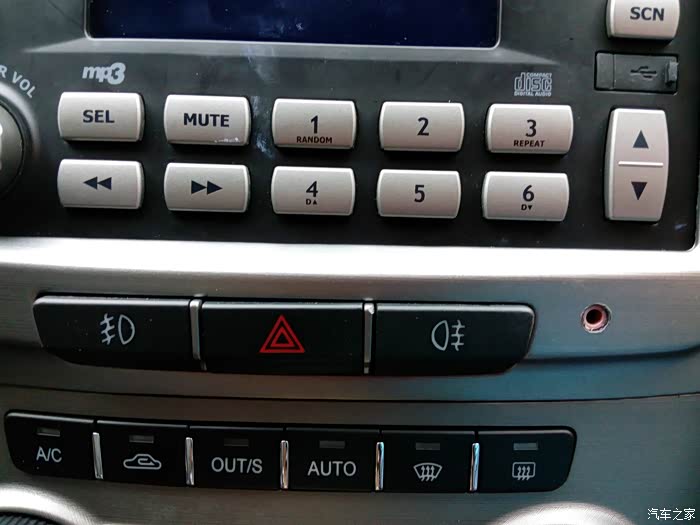

最后安装，在自己觉得合适的位置用电钻打一个6号的眼，用AB胶固定住，至此完工。要美观的建议用黑色的插座，我后来又贴了个黑色头的在上面，要打薄哦。
