自己动手大众cc豪华版更换RNS510+维修翻标更换RGB摄像头

今年看见同事的cc倒车翻标很是心动，就决定自己动手改装一套，上半年XQ期间就开始泡各大论坛，在看到各路高手有成功案例就决定开始动手，由于自己的cc是豪华版，主机是RCD510，屏幕分辨率很低，没有导航和后视接口，开始想换国产的竖屏+摄像头了，但是在TB上逛一圈下来，店家都说不支持安装，而且加上国产翻标价格也是挺贵的，就开始研究改装原厂主机，RNS315太不清楚了主动pass，直接升级RNS510，主要方案有三个：
1、更换510机头+轨迹盒子+原厂AV翻标摄像头,价格大概1600左右，但是效果不如RGB摄像头；
2、更换510机头+原厂RGB翻标摄像头，价格大概也是1600左右，但是没有轨迹；
3、更换510机头+副厂RGB翻标摄像头，1200左右；
由于车子也有年头了，不想再投入太多米了，但是又不想用副厂的东西，怕后面用不住，总拆来拆去也麻烦，于是决定用方案1，但是不要轨迹盒子，把翻标里面的AV摄像头换成RGB手扣的摄像头，于是就开始了漫长次折腾之路。。。。。。

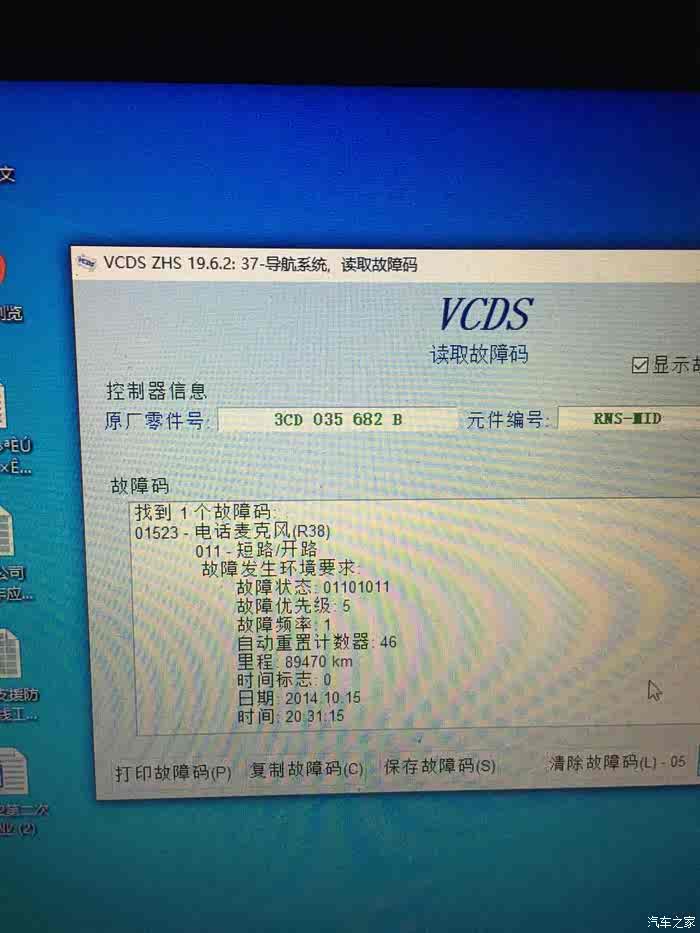

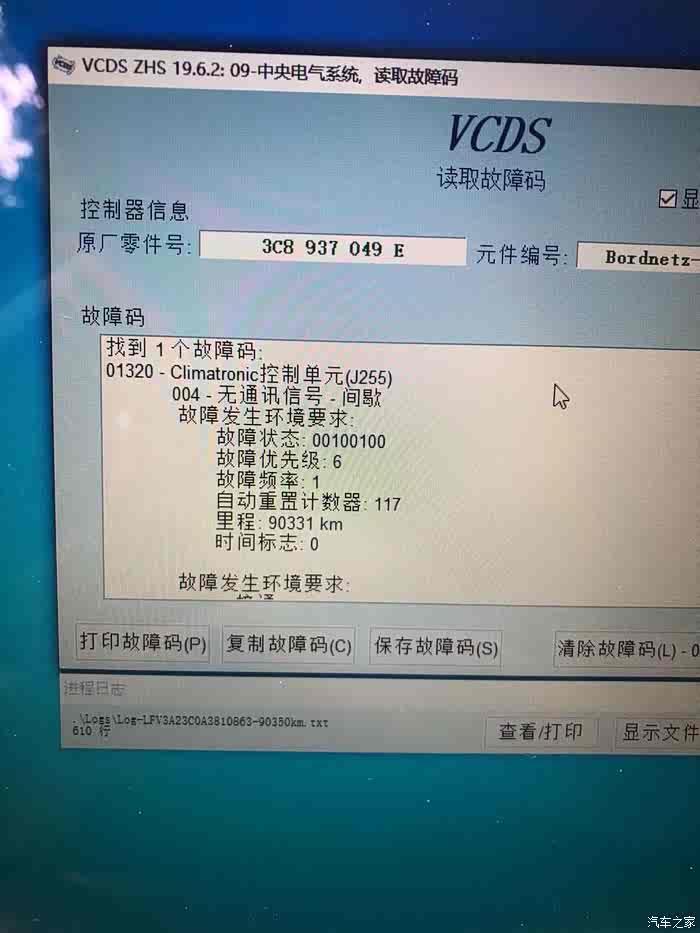

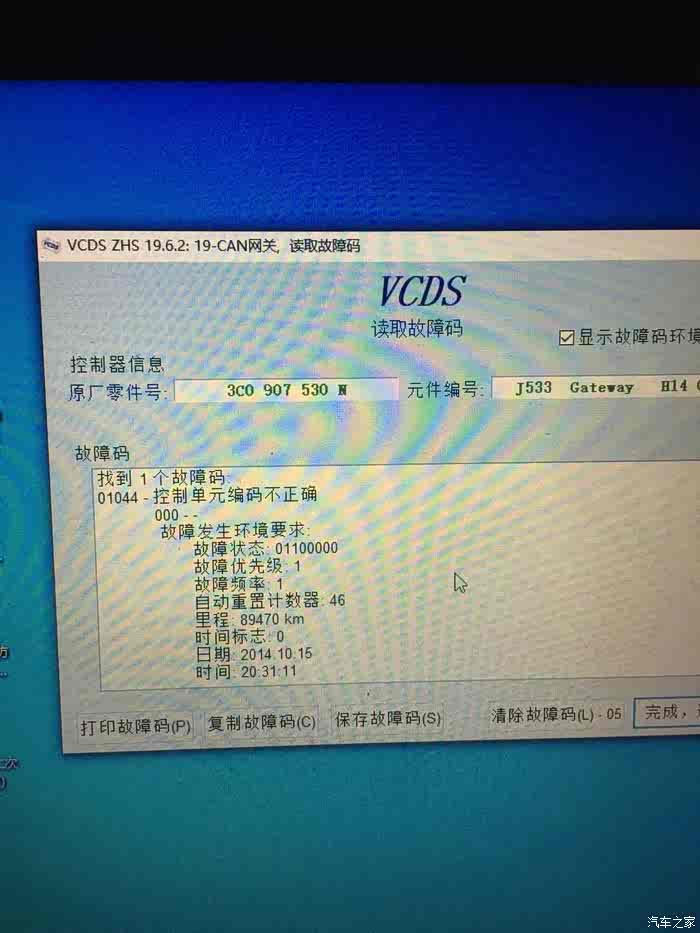

开始在咸鱼上淘了个RNS510，成色还可以，固件刷到了1580,11年的机器应该只能刷到这里了，但是收到货后竟然没有地图，于是又在闲鱼上继续淘到8362地图包，买了光盘，刻录后直接安装，又买了GPS线，收音机双头线，至此机头就安装到车上了，可是5053进去后有很多故障码（后面附图），安装的682A，5053进去确显示682B，还请大神指点，另外CAN网关里面控制单元编码不正确，也不知怎么回事，但是不影响各项功能的使用，就是仪表盘显示里面没有导航。

--------------------------------------------------------------------------------------------------------华丽分割线

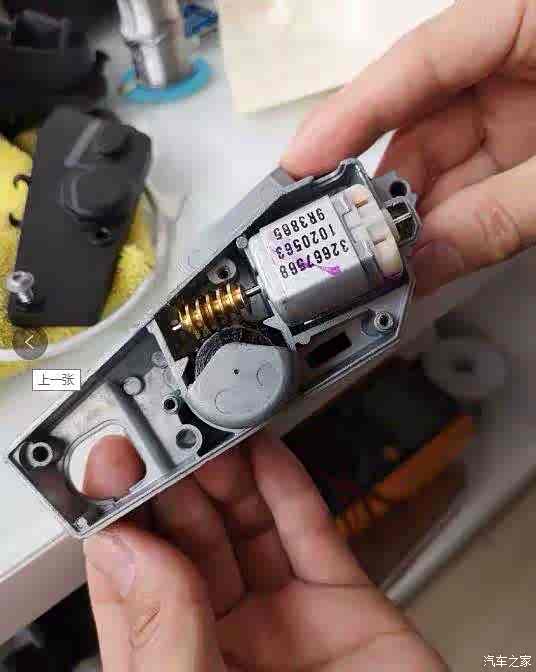

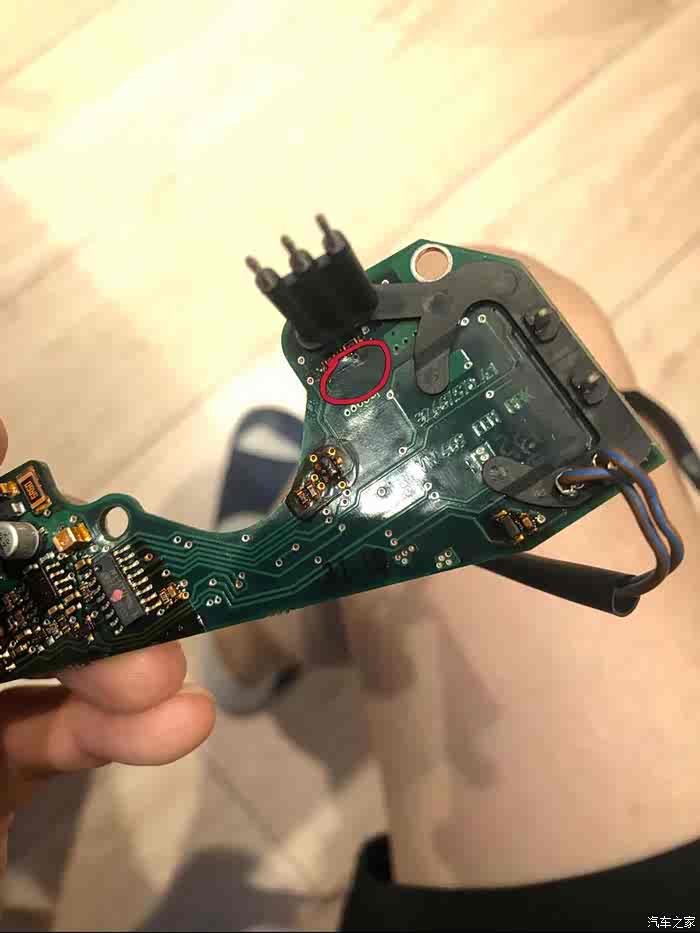

后面继续寻找翻标以及RGB摄像头和连接线，又逛了咸鱼后，收了一个有故障的翻标，摄像头卡在翻出位置，价格便宜，因为在论坛里见过“风之蓝色”和“mastershen”发过维修的帖子，觉着应该是翻标电机碳刷烧坏，维修起来应该不难，TB上开始买相关的螺丝刀、电烙铁、黄油、德昌的电机（一定要测量电机尺寸30.6mm18.3mm24mm），具体拆卸方法可参考“风之蓝色”的帖子 ***://www.xcar.com.cn/bbs/viewthread.php?tid=32793572，大神发的很详细，我拆的时候里面有个胶皮的盖子老化了，成了碎片，不知道会有什么影响（后附图），TB上有卖原厂电机的，大概7、80元左右，但怕不是原厂的，所以这次买回来的电机只是为了拆卸它的碳刷（加运费20米搞定），安装好，加12V电测试OK（随便找一个家里的变压器接出两根线就行），至此就差组装翻标了。

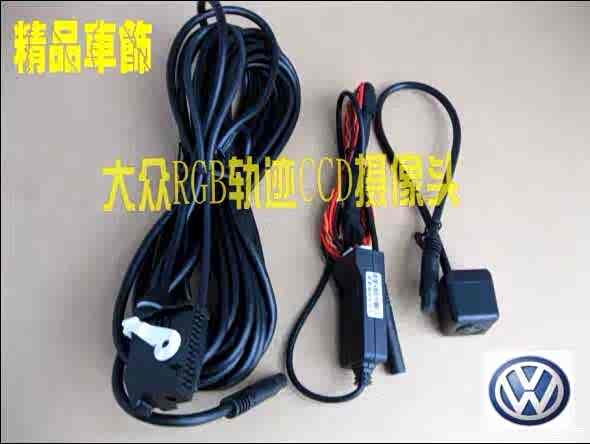

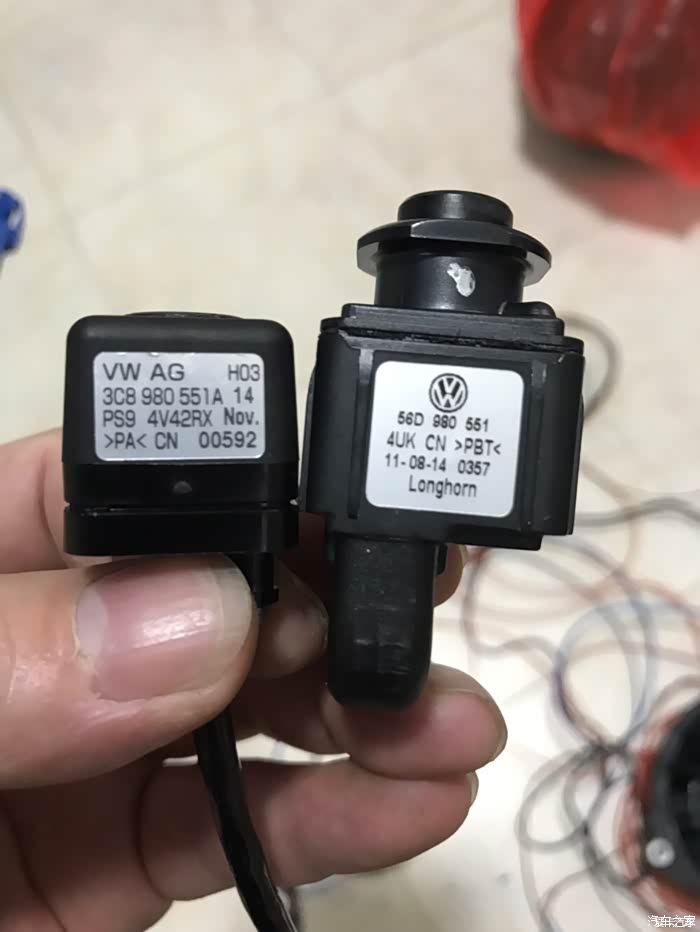

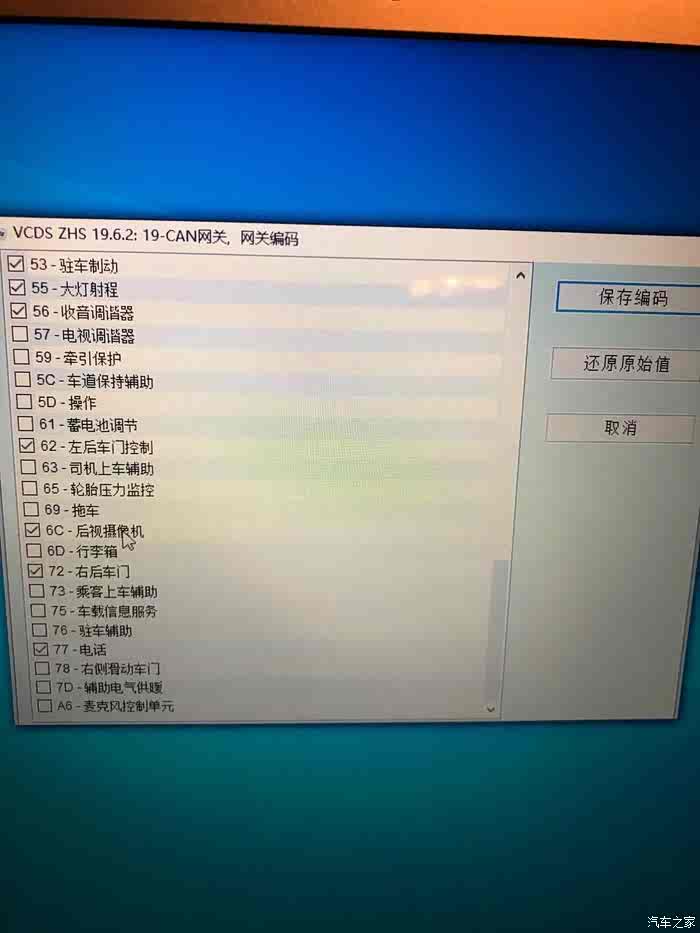

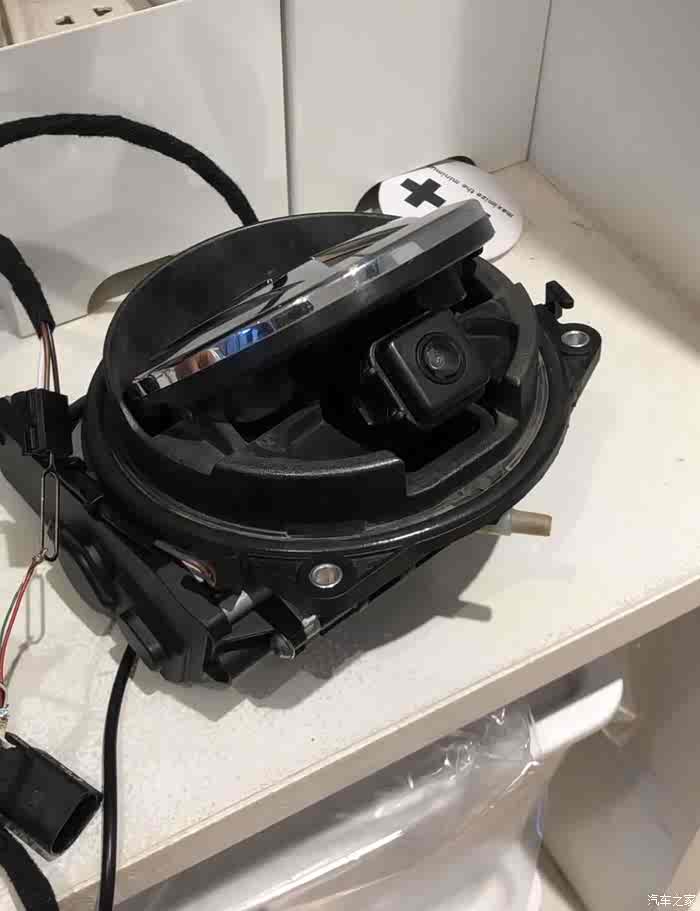

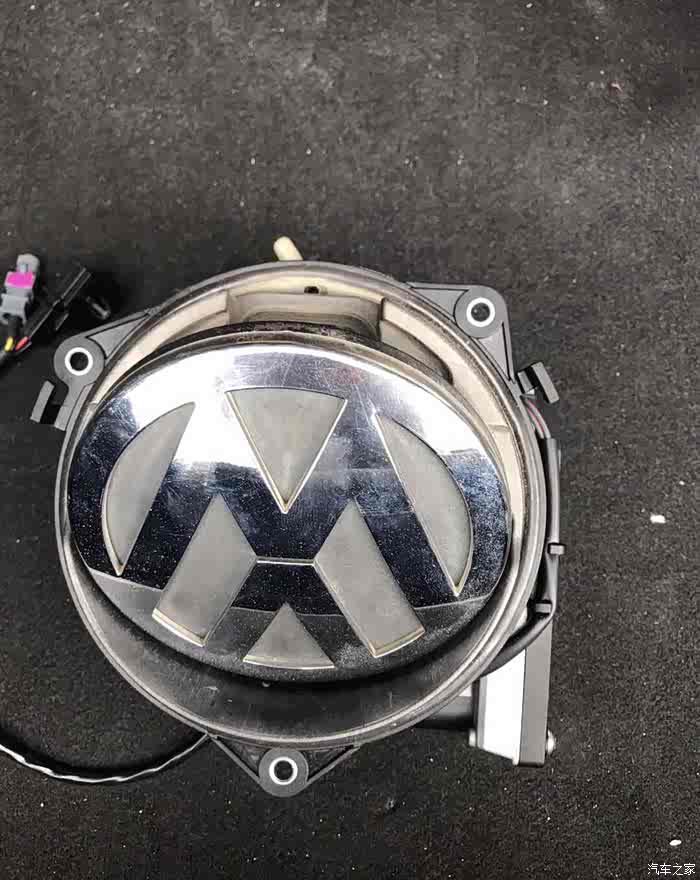

还需要等我的摄像头，苦苦等待，因为之前看见大神“mastershen”更换过RGB摄像头，个人觉着应该能搞定，所以就买了，收到货后悲剧了，手扣的rgb摄像头太大了，需要打磨接近1/3，再三考虑还是放弃了，因为这个摄像头可不便宜，打磨坏了损失就大了，稳妥起见在TB上面买了一个国产的翻标里面的摄像头，尺寸差别不太大，但仍需打磨（在这里感谢TB卖家给测量尺寸，提供了技术支持），棱角弧度打磨了一点就能装进去了，但是还是太长了，用了近一个小时后面打磨了近两毫米，已经快透了，用黑色玻璃胶密封了一下，上车在保险盒上面测试了一下，按照大神的方法和店家的指导改了几个编码，可以使用，装进翻标里面，涂抹上润滑油，一切OK，加电测试翻标，大功告成！

-------------------------------------------------------------------------------------------------华丽分割线

苦恼的尾声

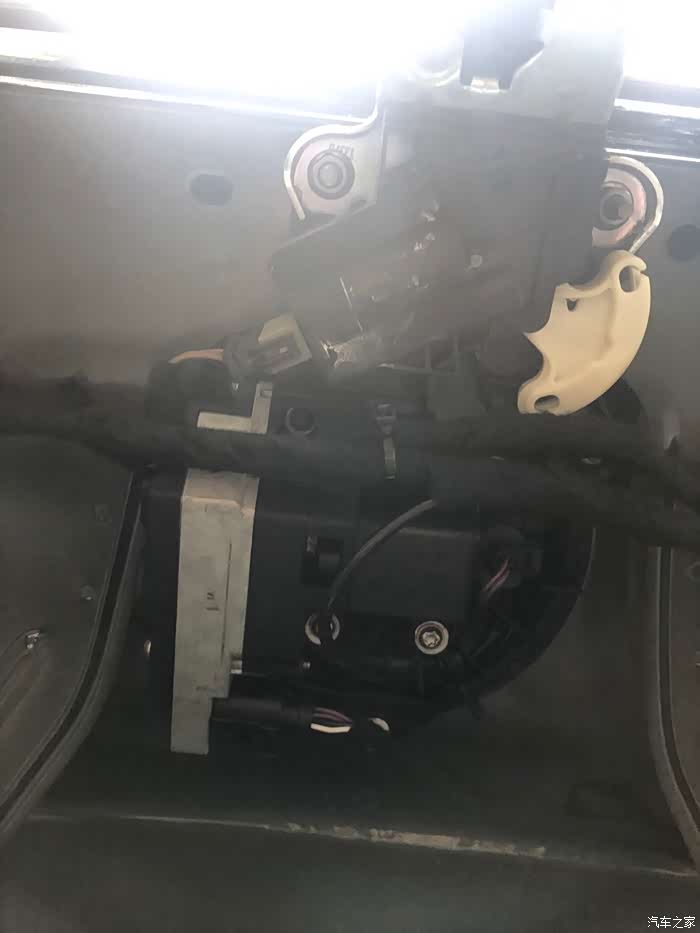

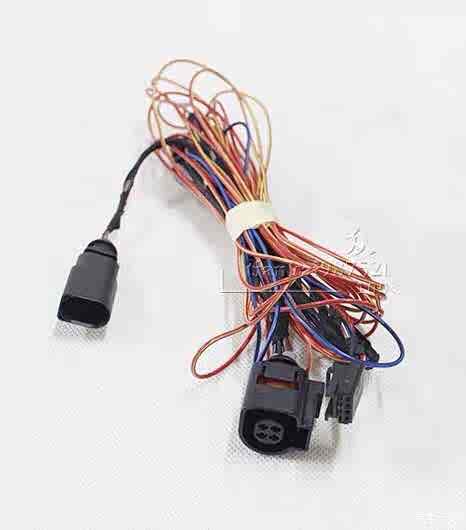

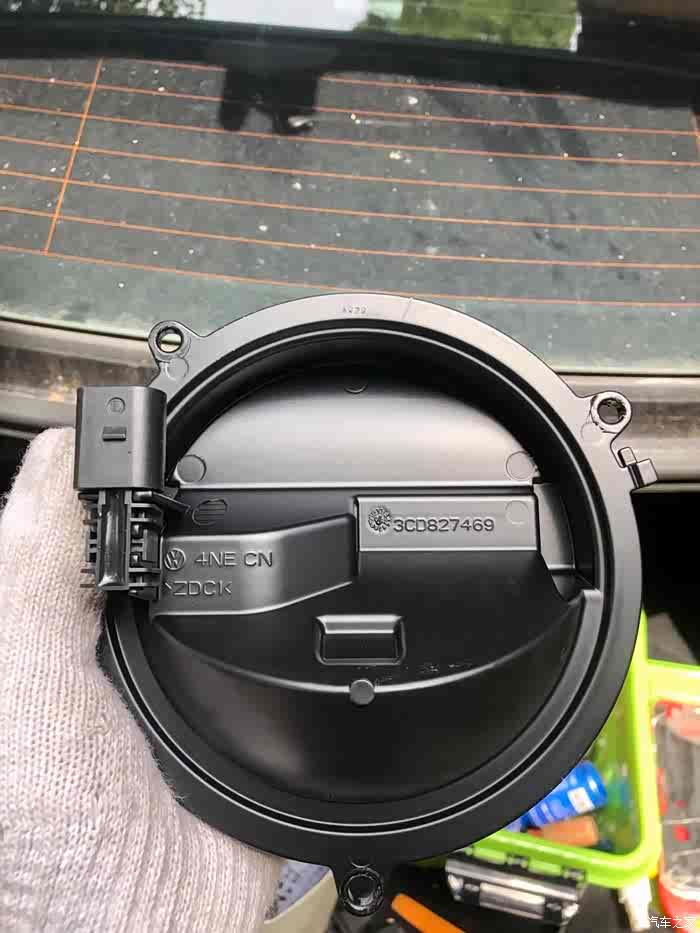

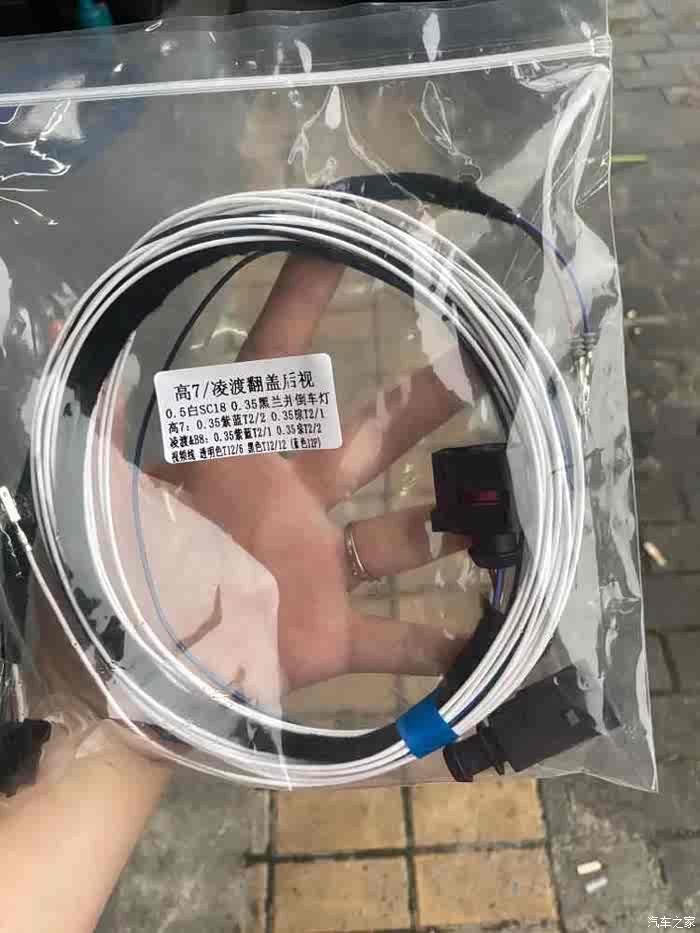

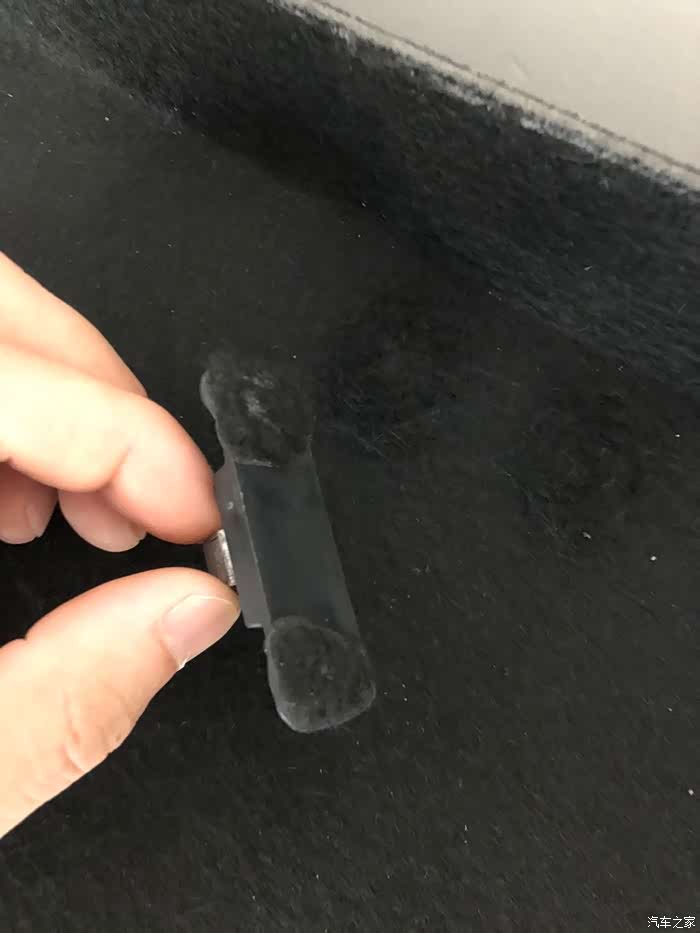

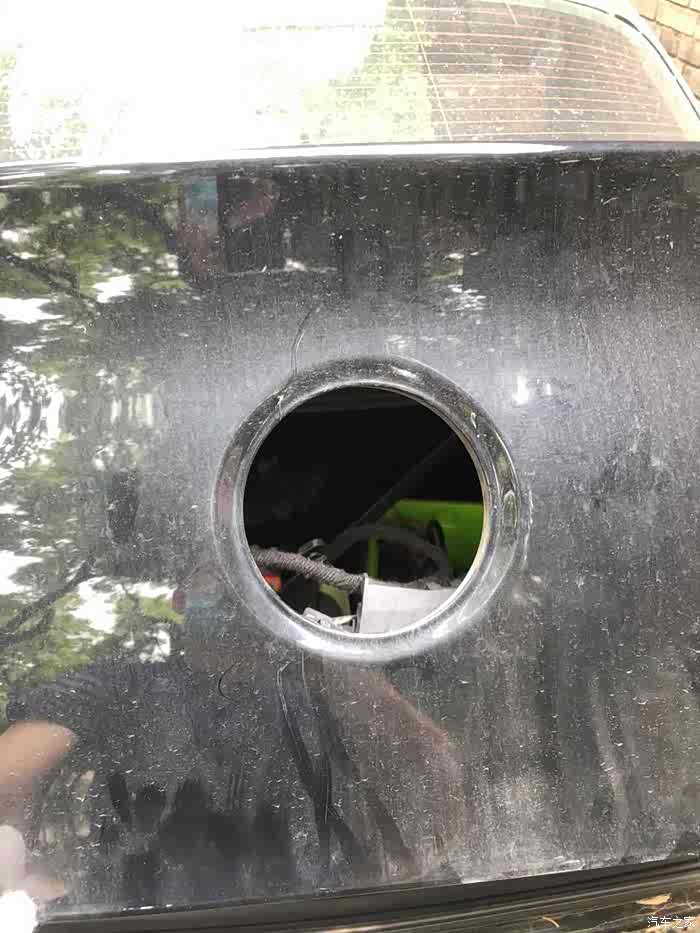

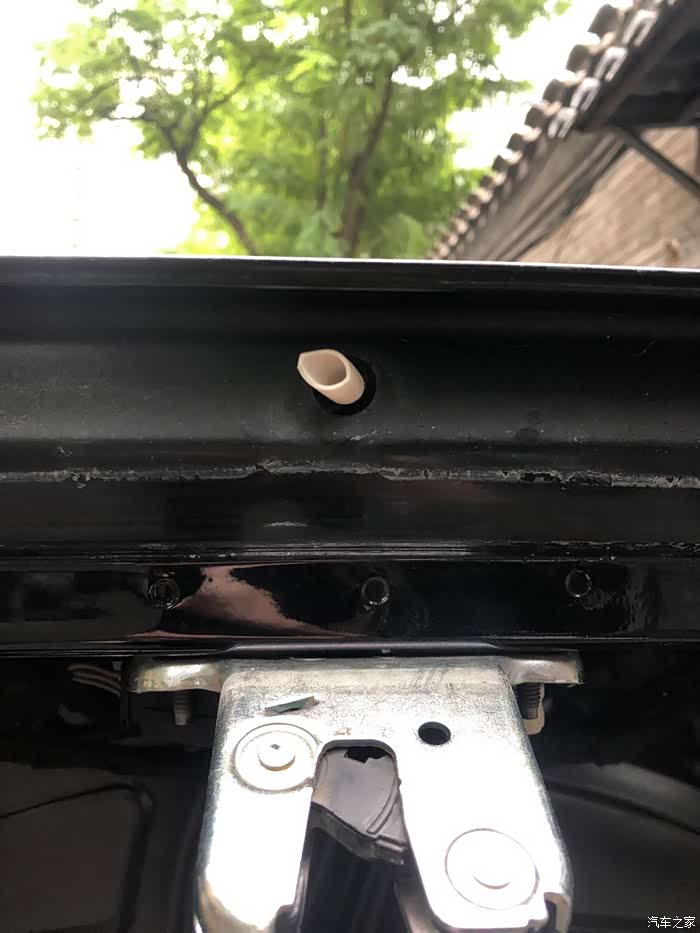

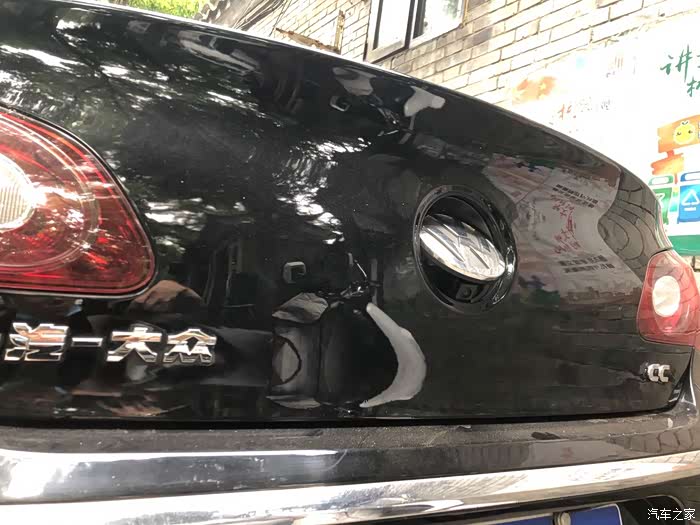

维修翻标期间突然发现，更换翻标后，原厂线束是两根插针的，但是翻标是四根插针，于是赶紧求助万能的TB，淘来了转接线，根据大神发帖，记住了四根线的功能，另外还买了测电笔、取电器、保险等比不可少的小物件，趁着周末，胸有成竹的拆下后背箱内衬板，开始安装穿线，安装很简单，拆下原车标直接按就行，穿线整整一天时间，前面部分到时候很好穿（走的顶棚），到C柱的时候很是头疼，死活穿不过去，研究了一下原车线束，后来没办法，从B柱开始向下走地板穿到背箱，终于完成。

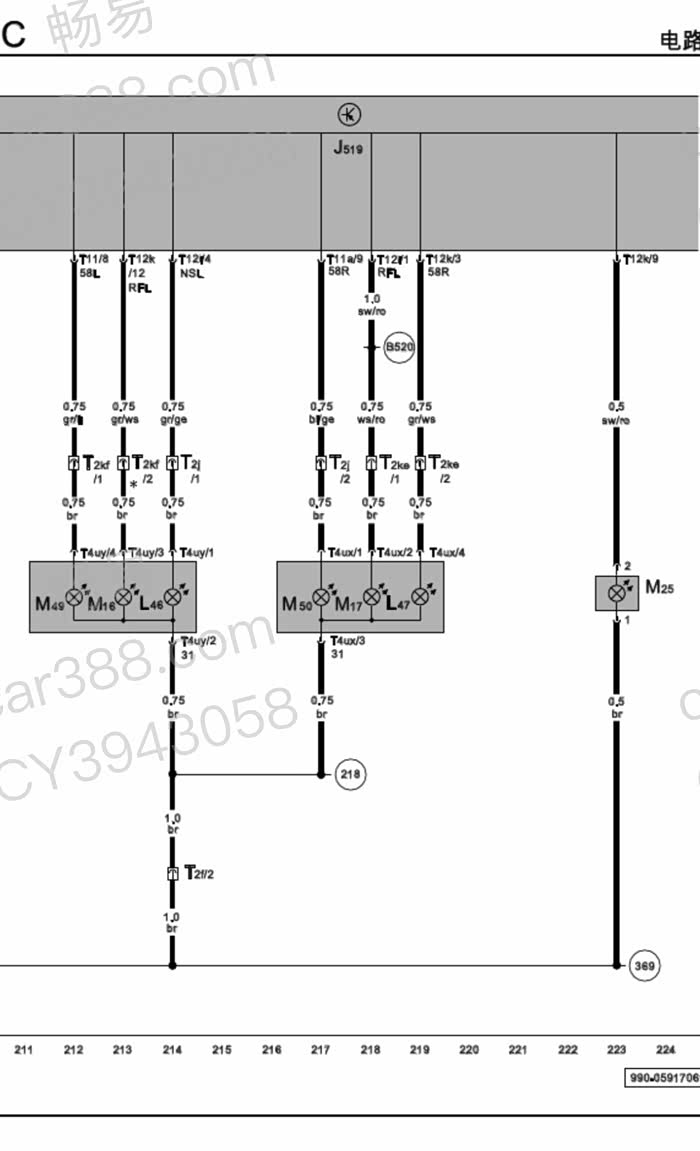

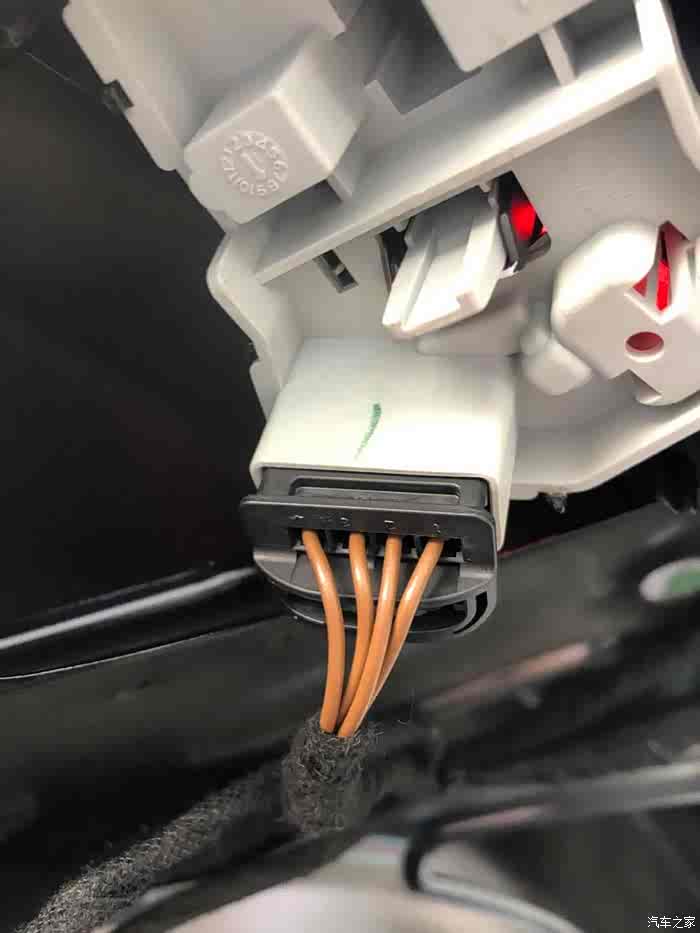

开始找倒车灯正极，有帖子上说黑篮线，可我一看我的倒车灯线四根全是棕色，这下就郁闷了，查了很多相关资料，说是测电笔负极搭铁，正极就能找到倒车灯线，但奇怪的是挂上倒挡怎么测灯都不亮，发现背箱开的时候倒车灯也不亮，于是翻开后座钻进后备箱，还是不行，于是开始漫长的研究电路图，突然在某帖子上看到了CY汽车维修平台，能查电路图和一些保养用什么机油等维修资料，很全，10天内免费，终于查到倒车灯正极是左侧3号，右侧是2号，原车接左侧3号，所有线临时接上测试（这里希望自己改装的朋友，一定要测试后再安装，否则后面会很麻烦），后尾箱开关用手打开竟然没反应，车钥匙和车内开关可以打开背箱，心中一万点暴击。。。期间把倒车灯线给了车体尾灯，一挂倒挡竟然可以翻标了，但尾箱开关还是不能用，电路肯定还是没接对，尾灯只是给了一个正极电，白天不开灯，翻标岂不是摆设，休军整顿一周，一边拿着电路图一边开始冥想问题出在了哪里。

-----------------------------------------------------------------------------------------------------华丽的分割线
完结篇

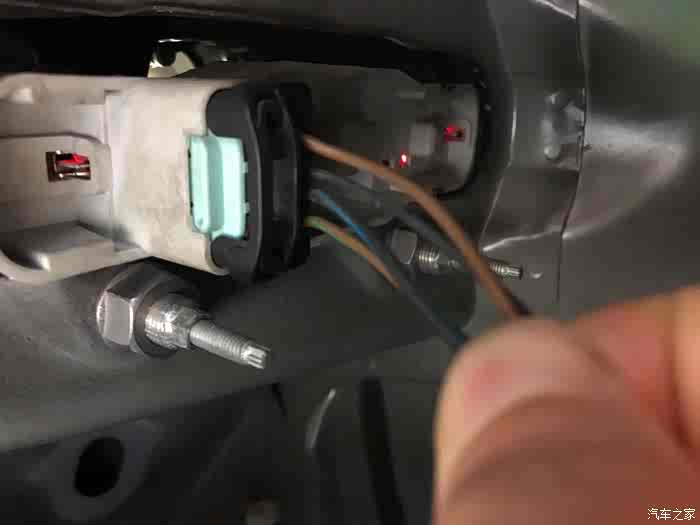

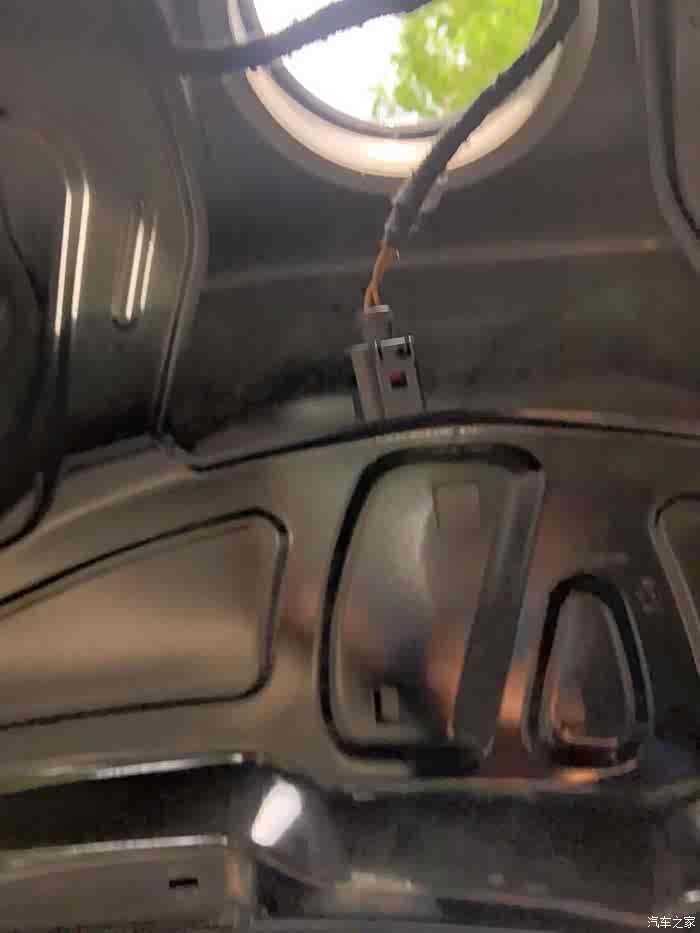

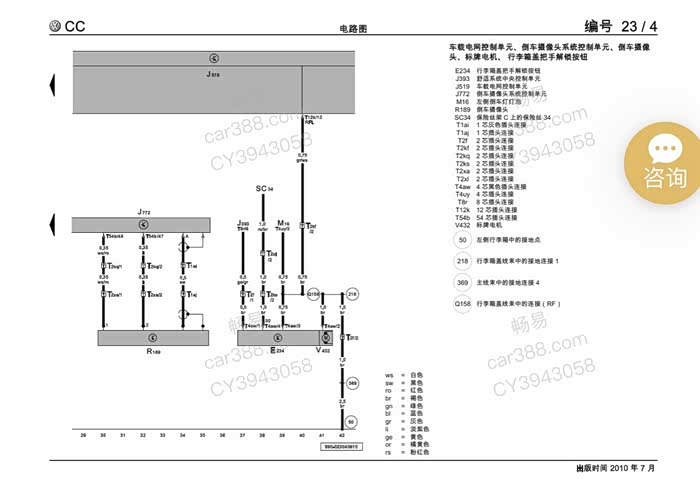

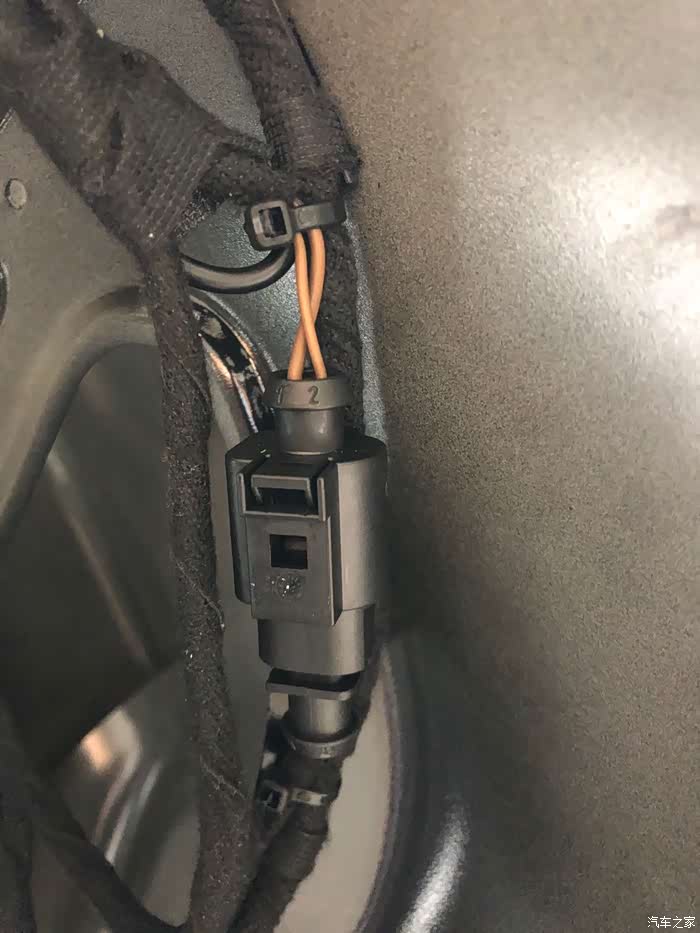

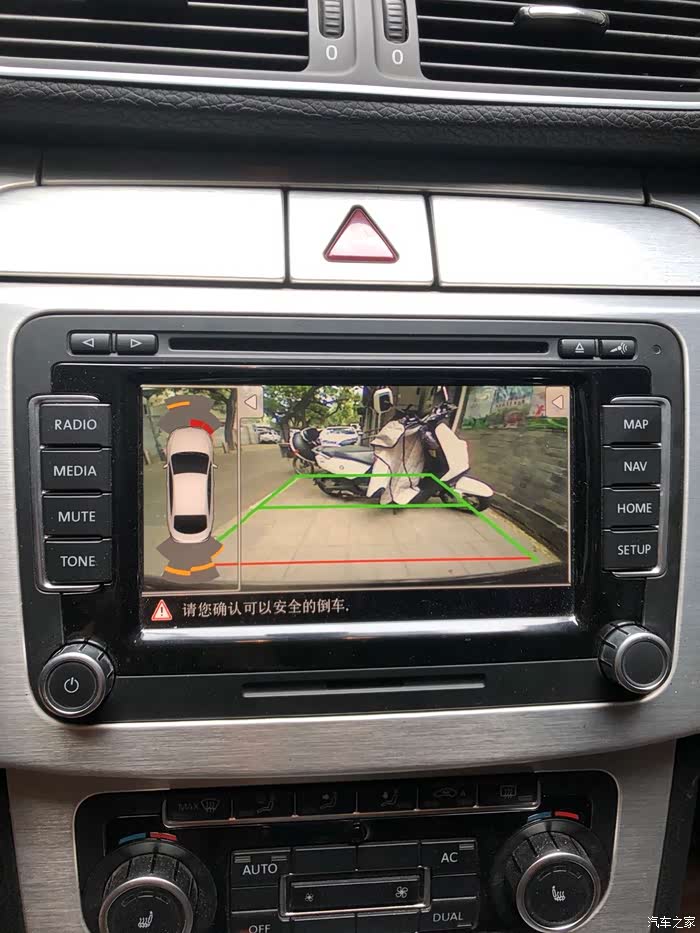

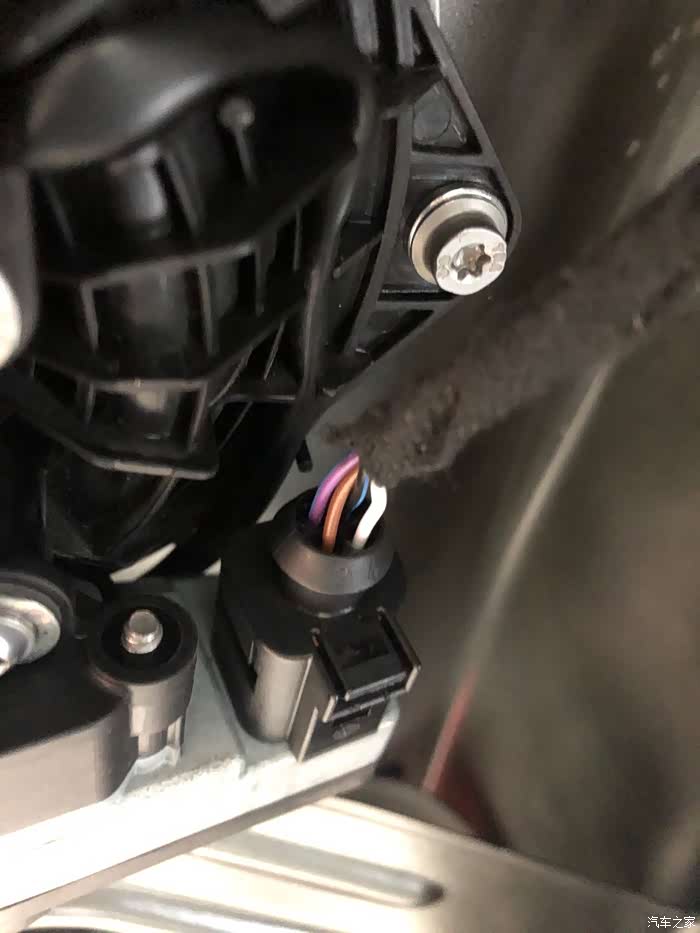

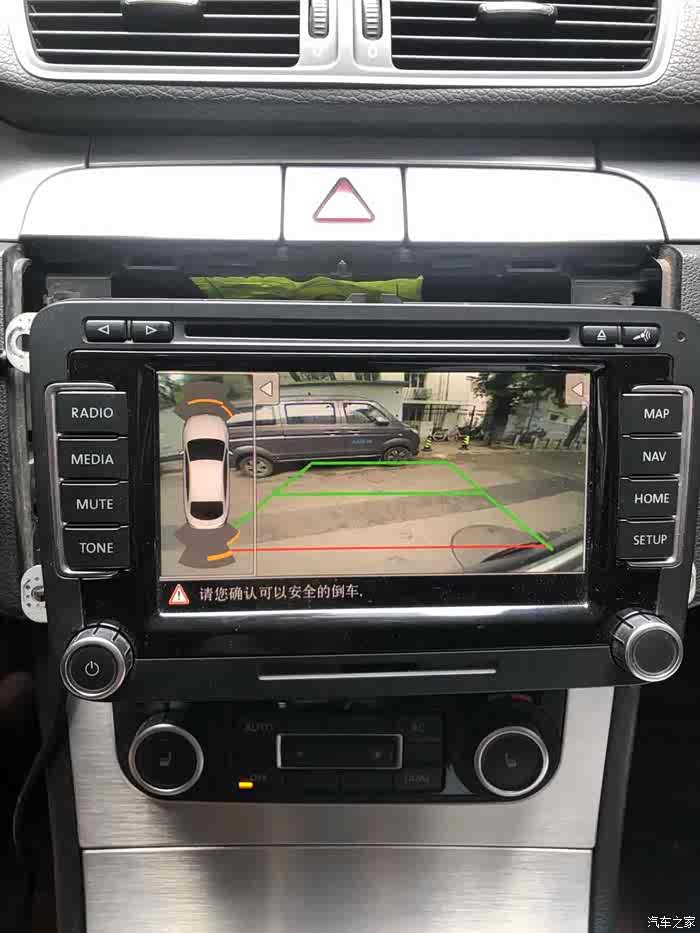

又到周末继续搞科研，翻标电路图和倒车灯电路图，看了无数遍，觉着真心欲哭无泪，不知道问题出在哪里，开始拿着测电笔负极搭铁到处测插头，结果测到原车尾箱盖的两线插头的时候，找到了问题，翻标四线插头1号接J393（中央舒适系统控制单元）说白了取电，2号接地，3号接M16（倒车灯正极），4号接SC34（34号保险，我的是cc，每辆车不一样），但是测电笔测试原车插头2号是J393，1号是接地，所以两线接头接反了（卖家给我发来的时候四转二接头的两线端没有X，是我自己X的），老规矩先飞线测试（因为退针很麻烦），着车挂倒挡，一切OK，太兴奋了，此刻心情，溢于言表，果断退针重新接，到此性感的小标就翻起来了。
