《名图装凯迪拉克二代流媒体后视镜》

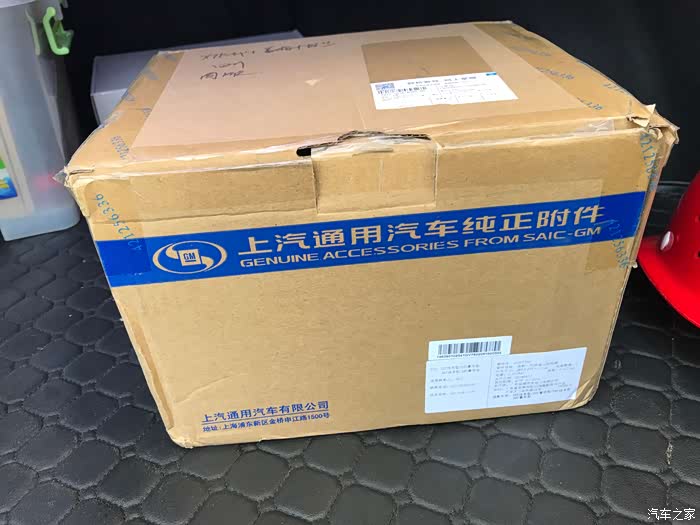

上汽通用的配件！

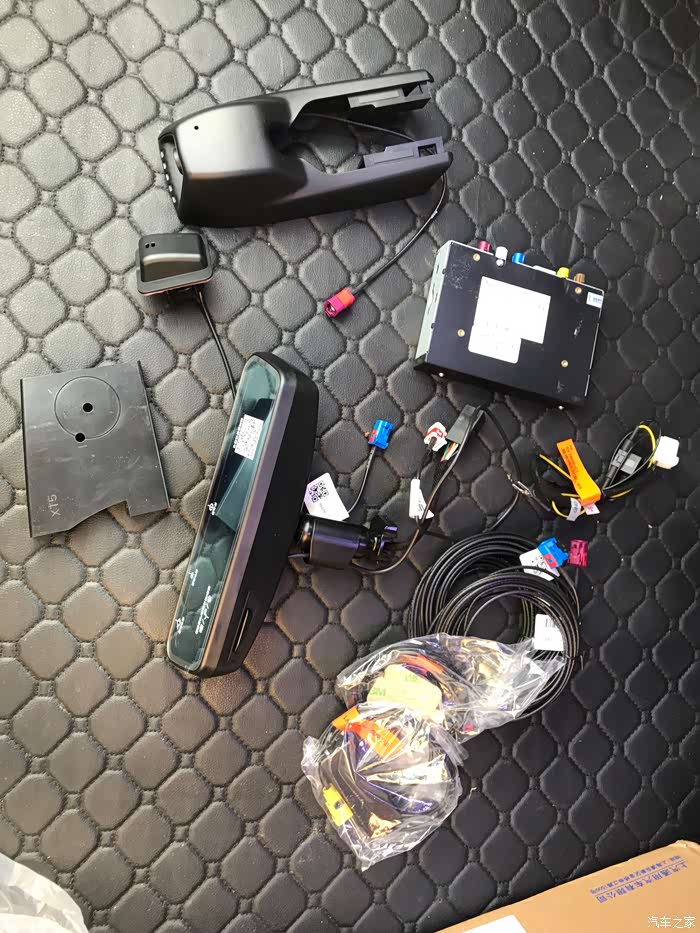

全家福，流媒体后视镜 前视 后视 主机线束等!

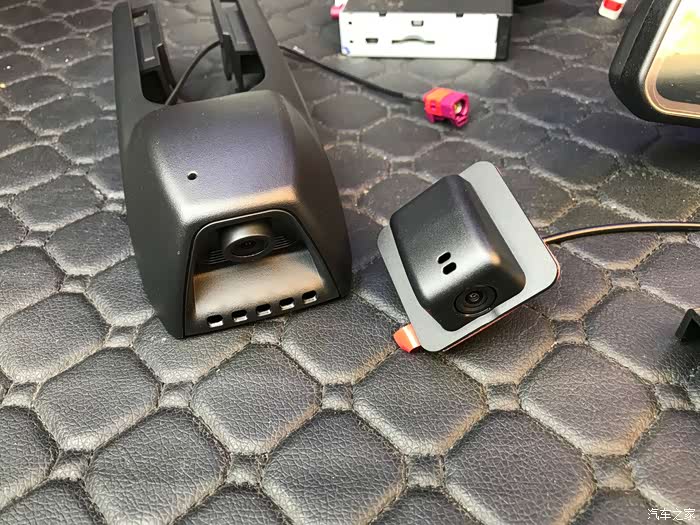

左是前视右后视

主机支架

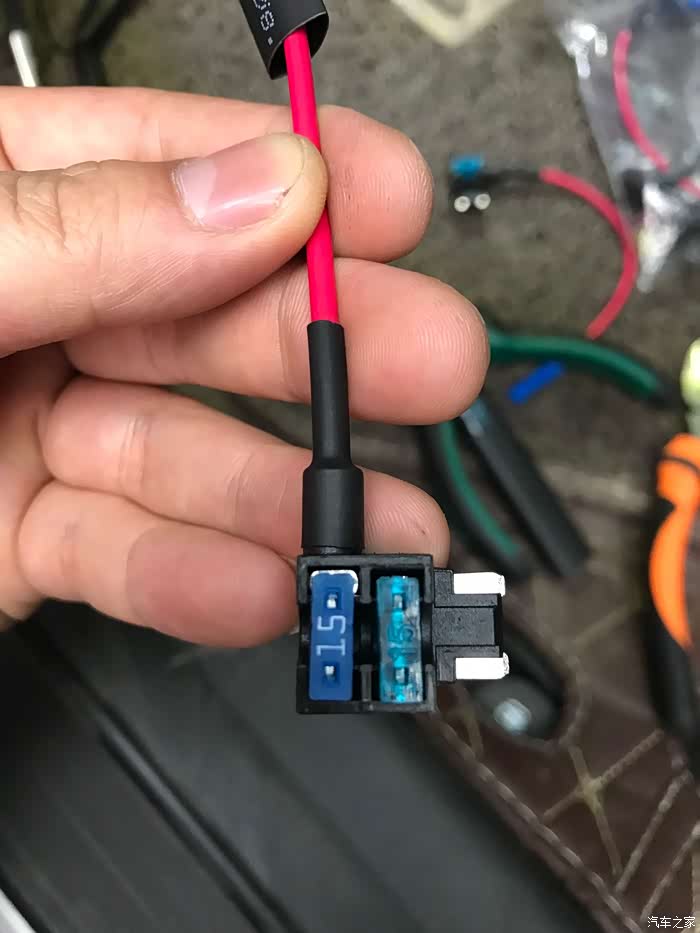

自费项目 流媒体的保险丝是凯迪拉克的，名图是mini的所以不匹配要松动，买了这种双保险丝的取电器！

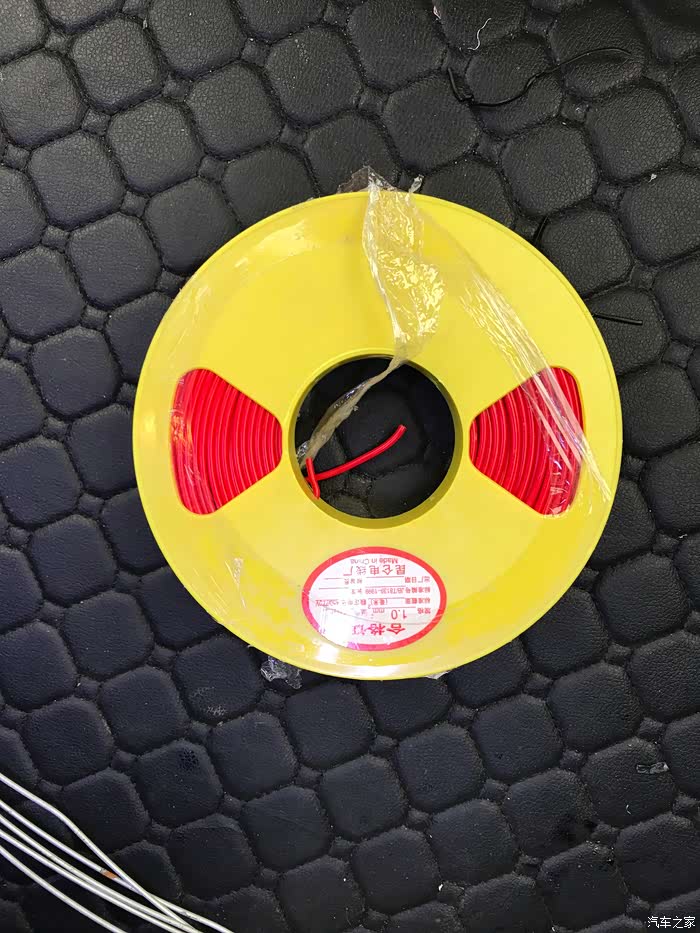

自费项目 买了一圈汽车专用火线（1.0），因为凯迪拉克的流媒体主机放后备箱（保险盒也在后备箱）所以主机配的电源线不够长

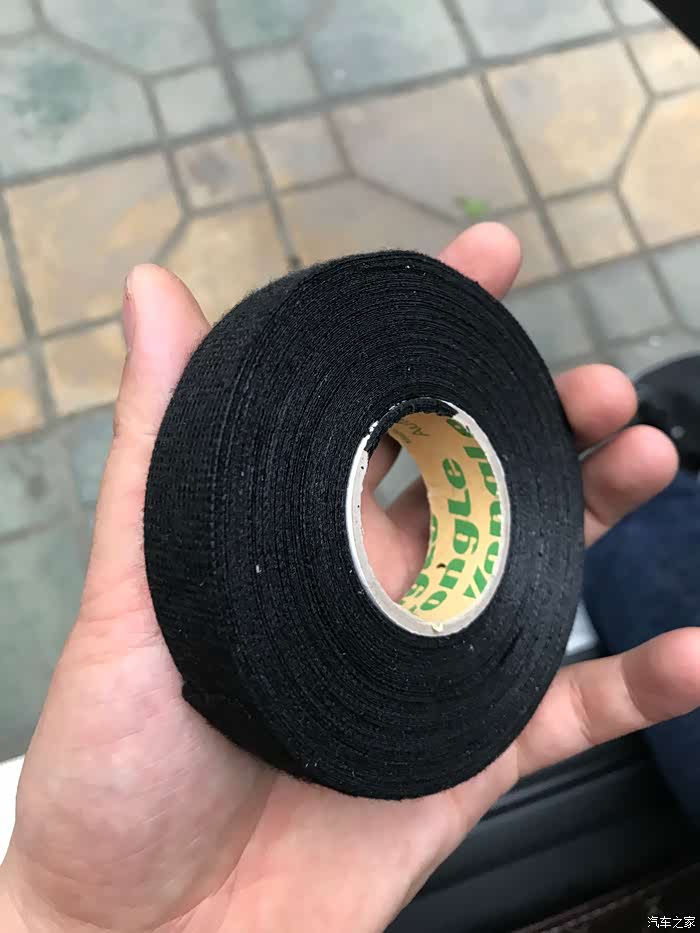

走线需要一起走几根线，买了一圈电工胶带和两圈汽车上用的毛绒电工胶带！

第一步拆了原车内后视镜这个位置有一颗内六角比较小，拆了后视镜往上一推就出来了!

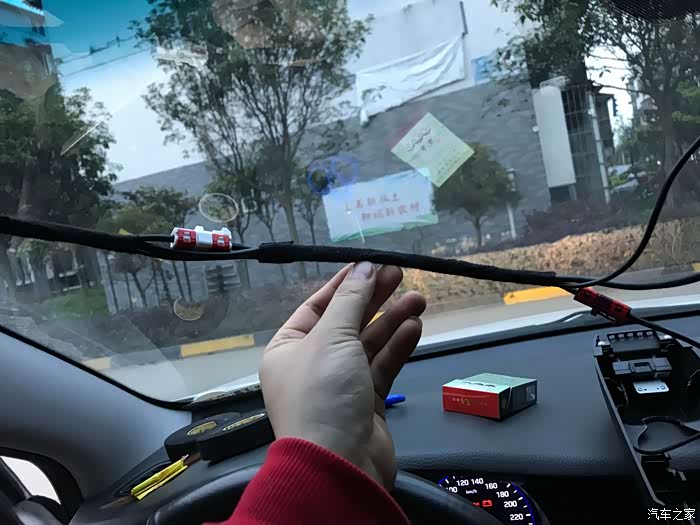

然后就是走线，这里有三根线（一根后视镜电源线一根前视线和后视线，电源线跟着A柱走保险盒两根视频线需要走到后备箱去）这里就走玻璃和顶子缝塞进去就可以了，先包电工胶布

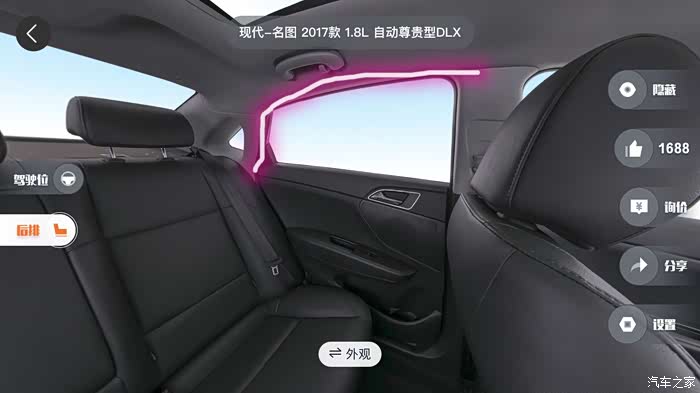

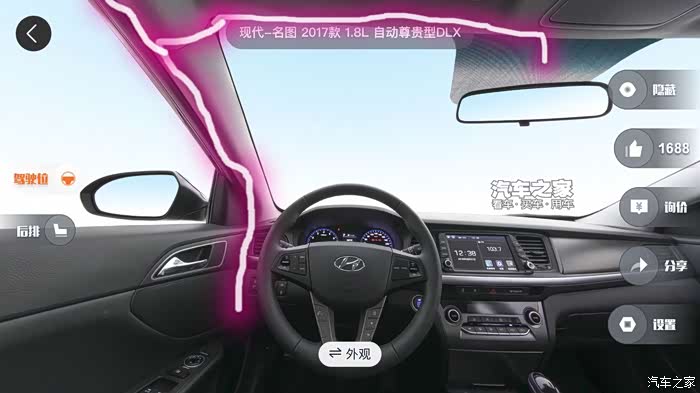

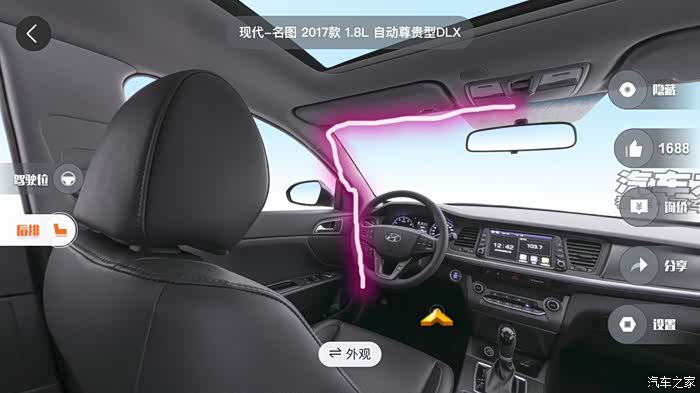

这是流媒体电源线走向图！

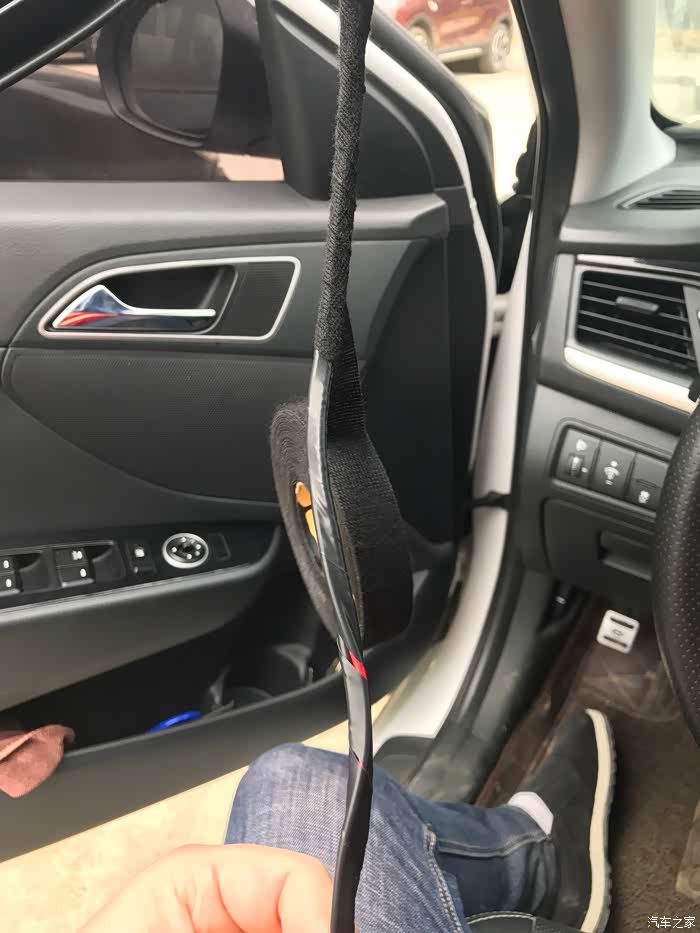

这是又包了绒布胶带的！（绒布胶带作用免得以后异响包线包得紧耐高温）

这个半圆是要自己修过的，毕竟不是配套名图的，

不修大点儿就是这样的，装不进去，

修大不少！！！

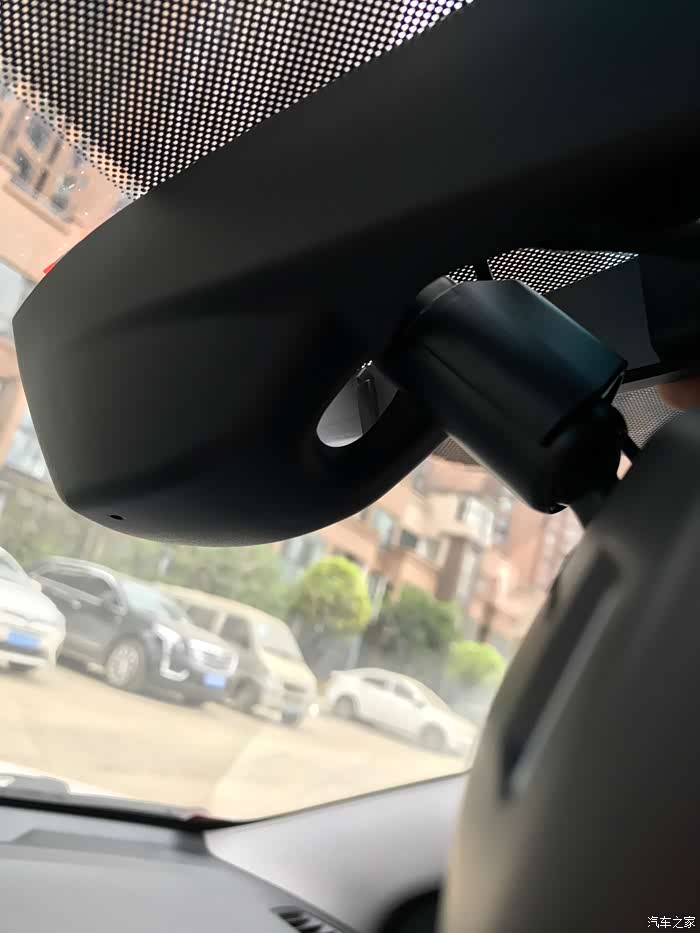

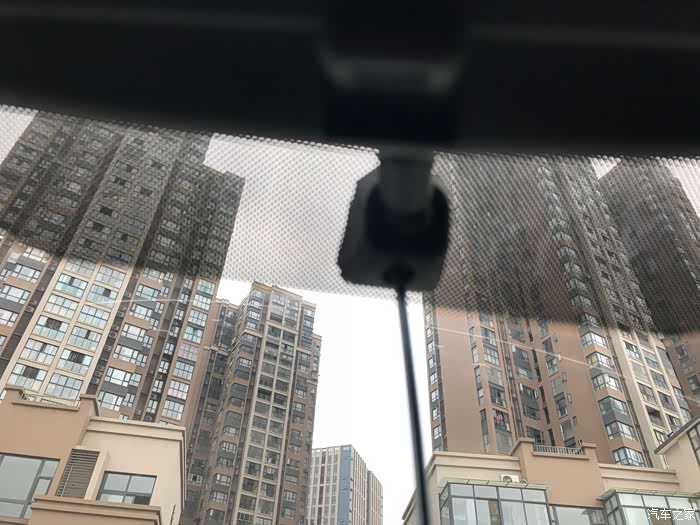

前视是这样3M胶粘在前挡风玻璃上的

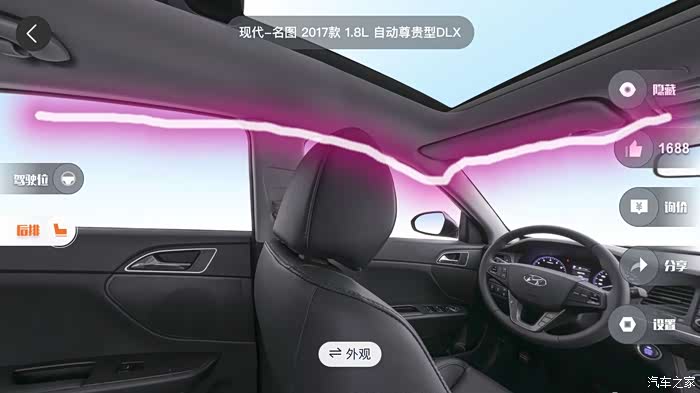

这是两根视频线走向！

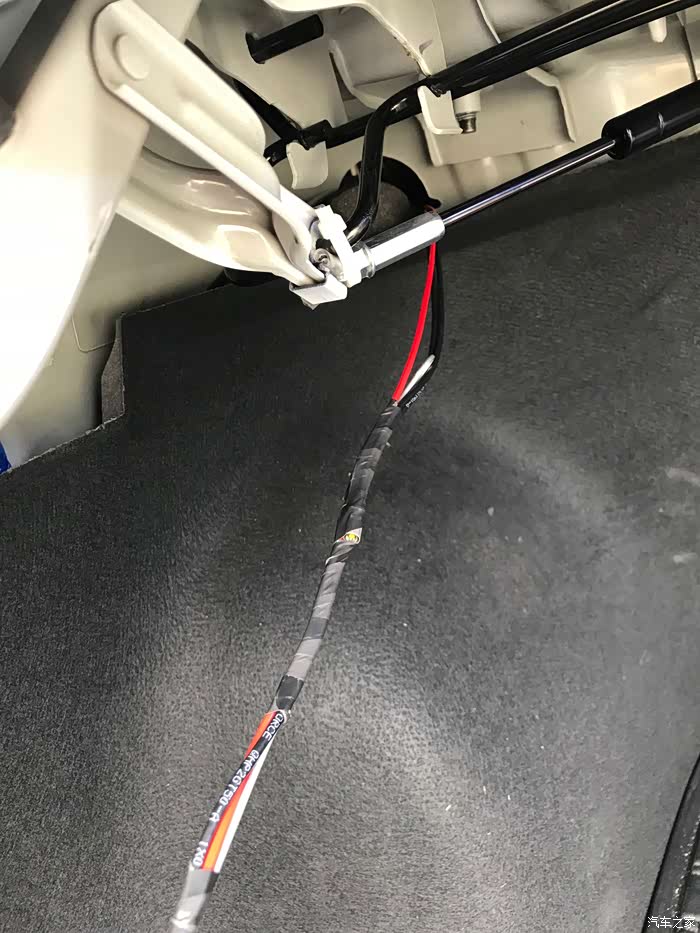

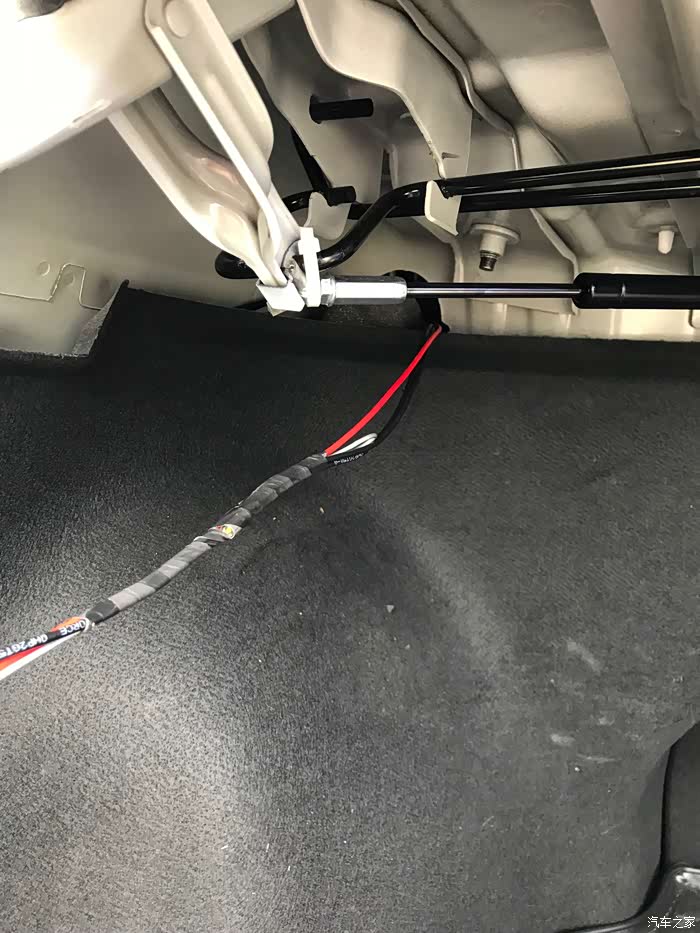

全部包双层！我包绒布的原因就是怕以后异响，再弄就麻烦了！记住这里一定要从后备箱把主机火线先穿过来再包线（我就是因为忘记了包了两次）红色的就是我从后备箱穿过来的火线！主机搭铁可以在后备箱搭！

总走线！

总走线！

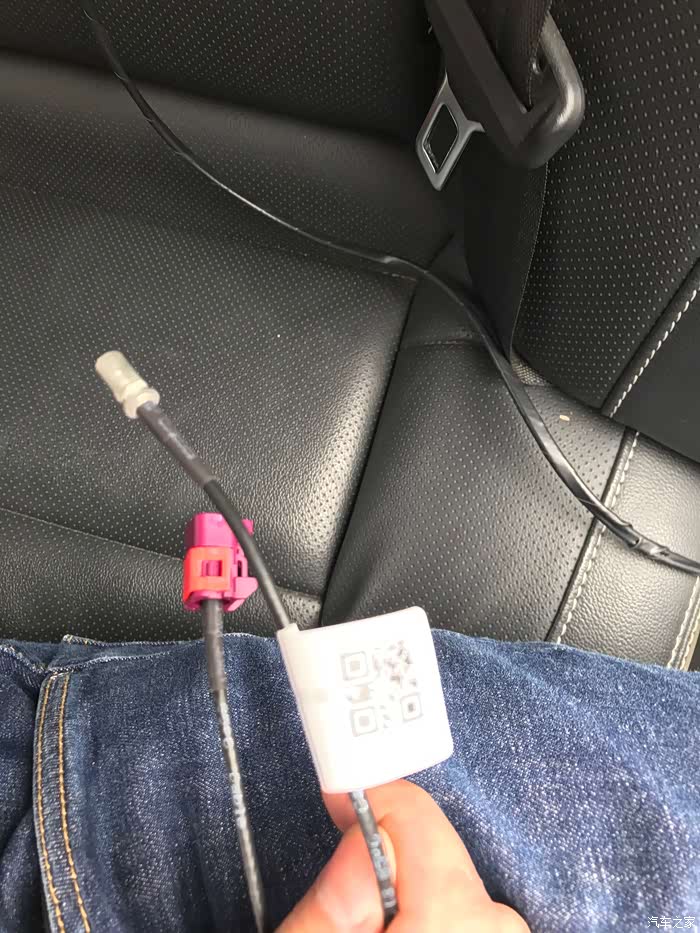

这个接头要拆不然太大不好穿过去！（还没包绒布拍的）

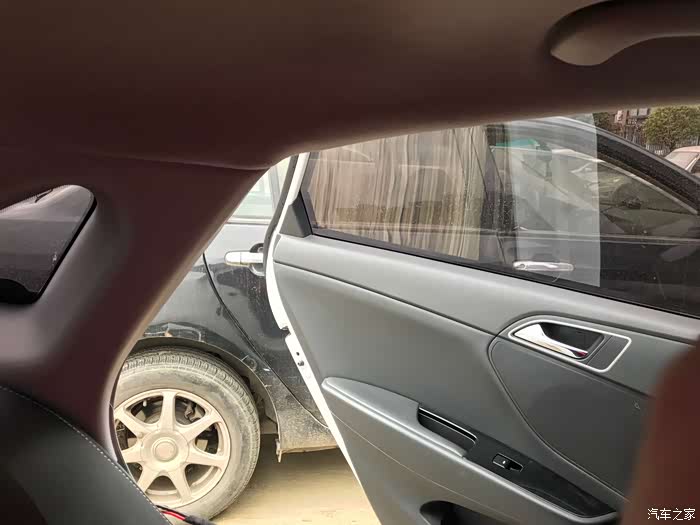

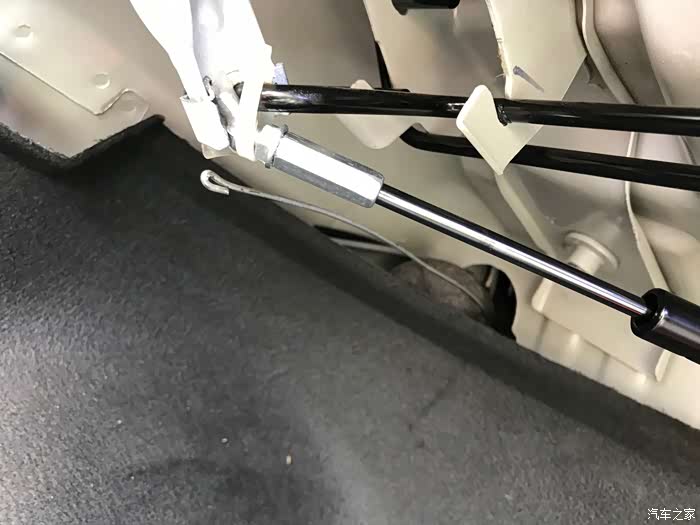

就走这个位置穿铁丝过去要把胶条拆了，我这里线还没走过来所以还没拆，拆了铁丝更好穿

穿过来就在这里，后备箱原车线束也走的这里！

线慢慢拉过年，包上胶布，上好拆下的接头扣就完事儿！

拉线！

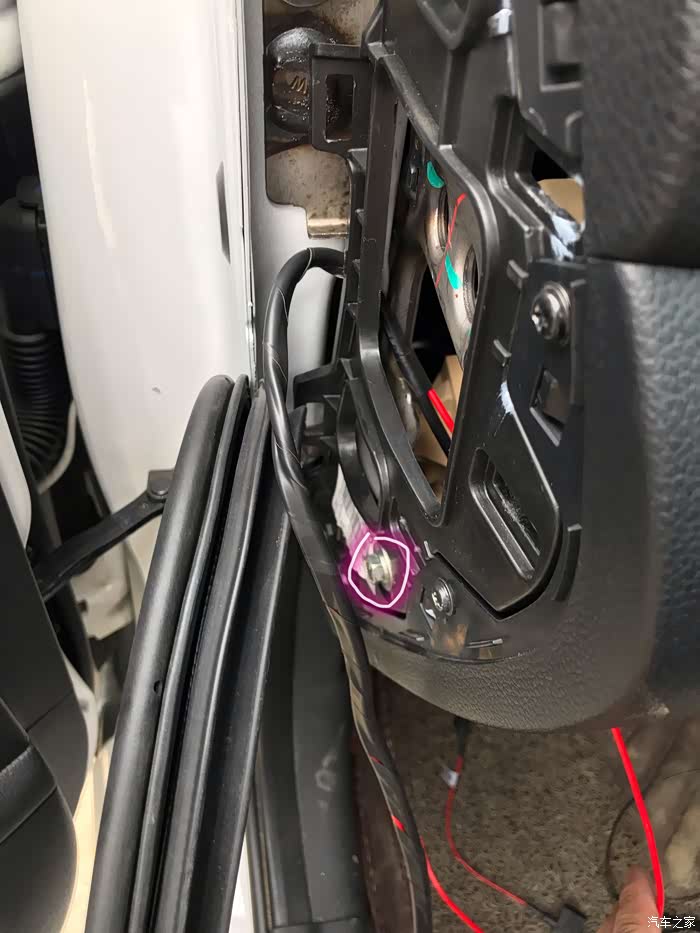

驾驶位胶条扒开把中控台侧面面板用一字螺丝刀撬下来，线就从这里走进去，这里只走过来三根线一根主机火线，流媒体火和零（搭铁），搭铁搭在图中红圈中螺丝上最稳最方便！

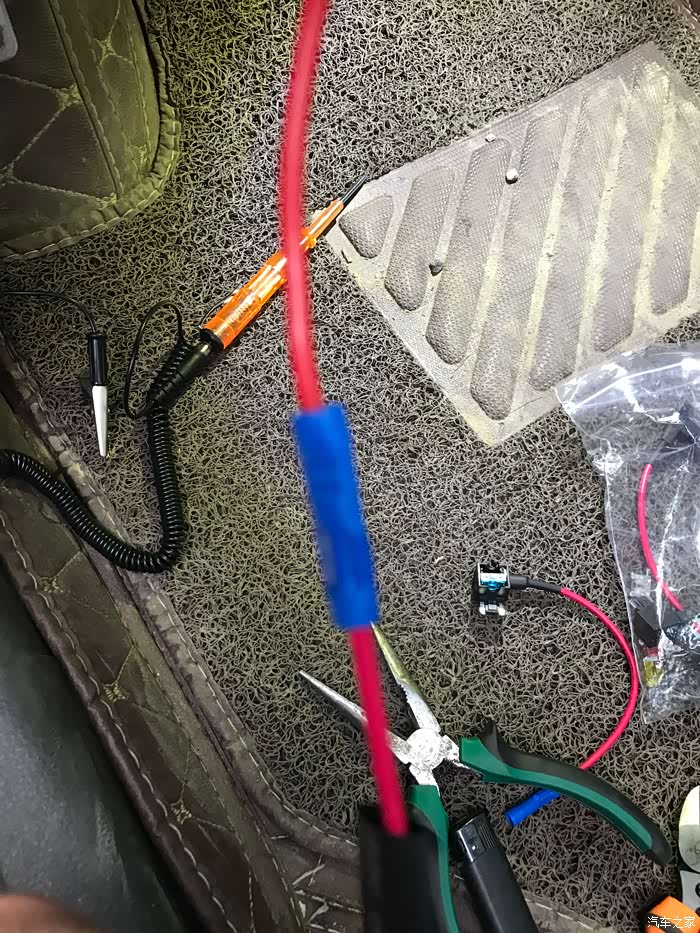

先把线弄一个头子出来，直接放到这个蓝色的里面用钳子***就可以了，我为了保险外面又装了热缩管更耐用一些吧！

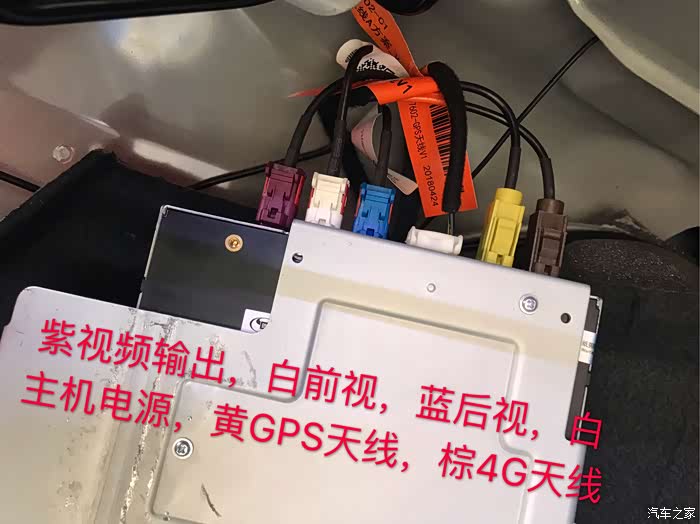

两个接好是这样的！粗的这跟是后备箱主机电（火），细的是流媒体的电（火），注：主机需要接常电，流媒体镜子接ACC！！

两个保险丝不影响原车电器！火线线路自带还有一个保险丝双保险丝更放心！

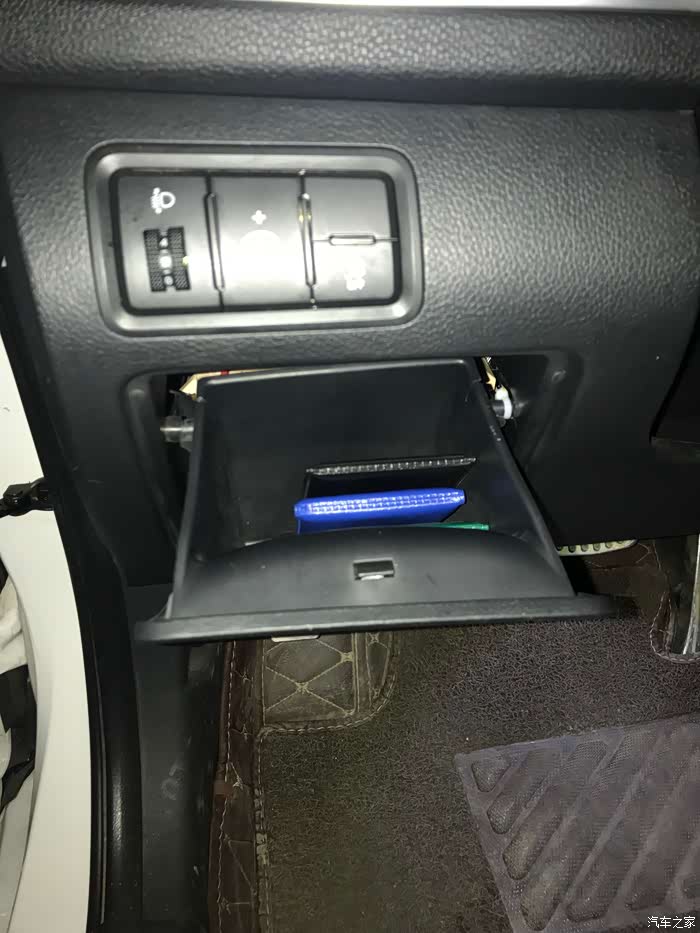

这个盒子拿掉就能看到保险盒了！如果这个都不会拆那你就不要自己动手安装了，找个店安装！

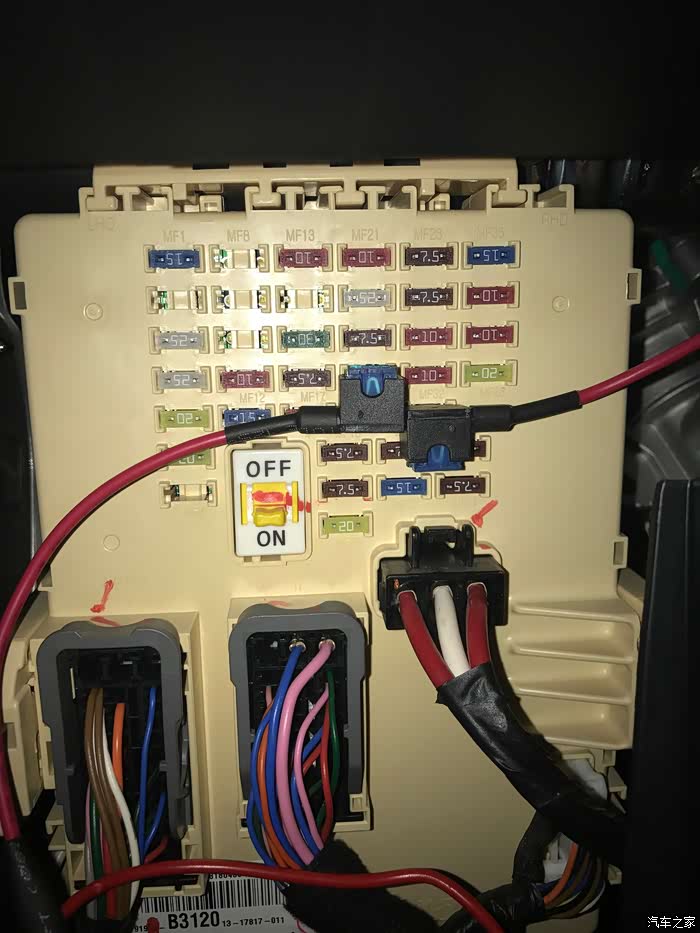

就这两个保险丝（蓝色的15A的）左边是常电，右边是ACC，要安装的都不需要找了！！！行车记录仪取点也可以在这里取！

左（常电）接主机，右ACC接流媒体

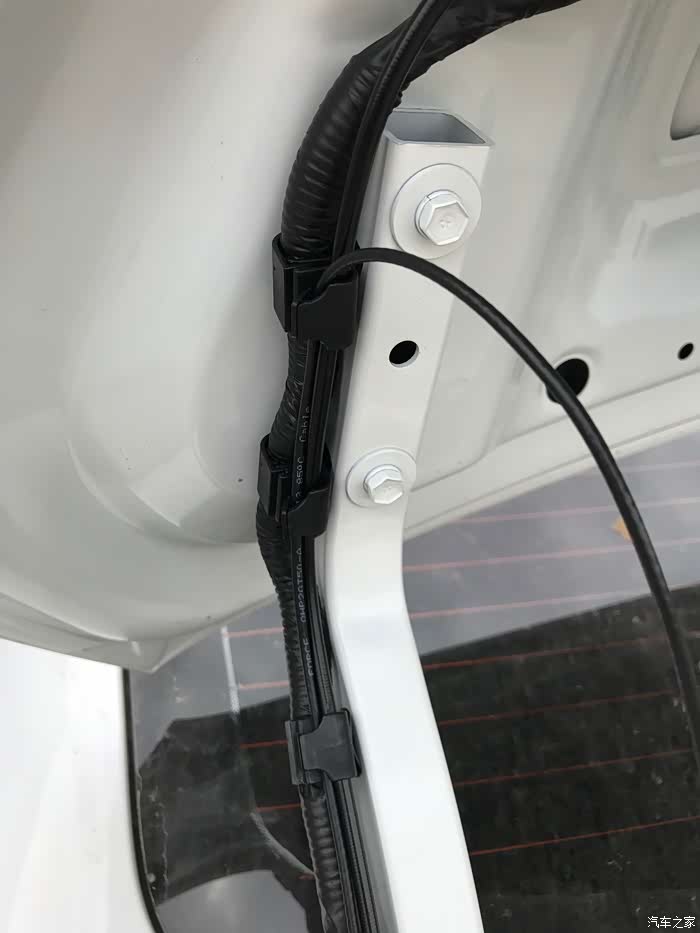

后视直接跟着后备箱线束走穿到，镀铬条里面去！

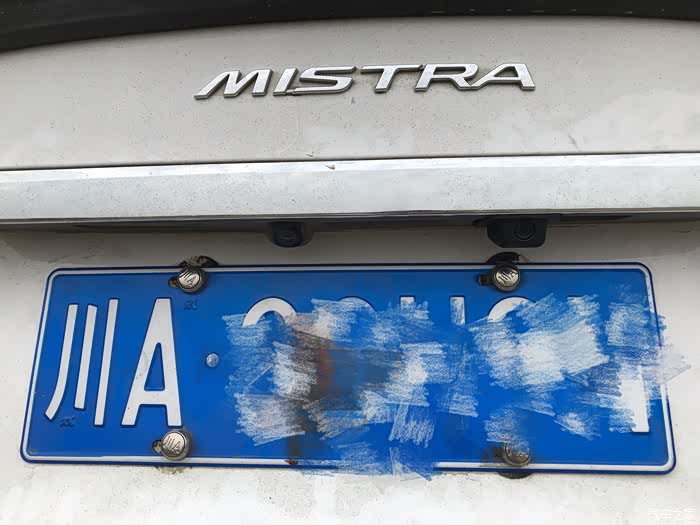

因为没有好的位置开孔（需要开4CM的圆形孔），直接拆了个牌照灯，牌照灯已经用LED灯代替了。

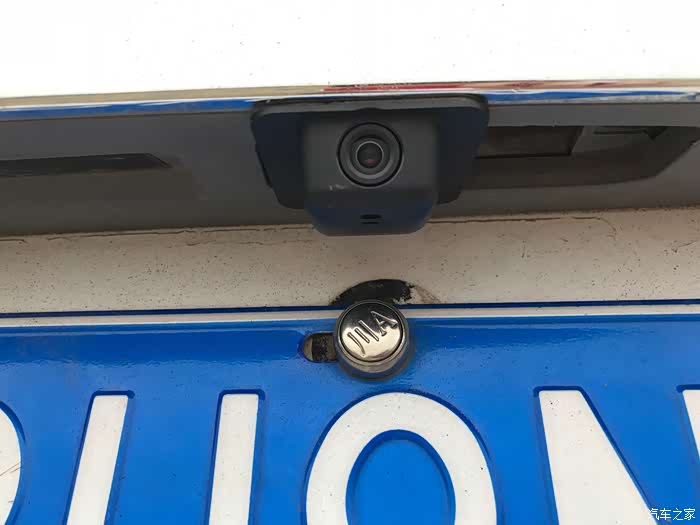

这里还是需要用铁丝穿线哈！装好就是这样的！

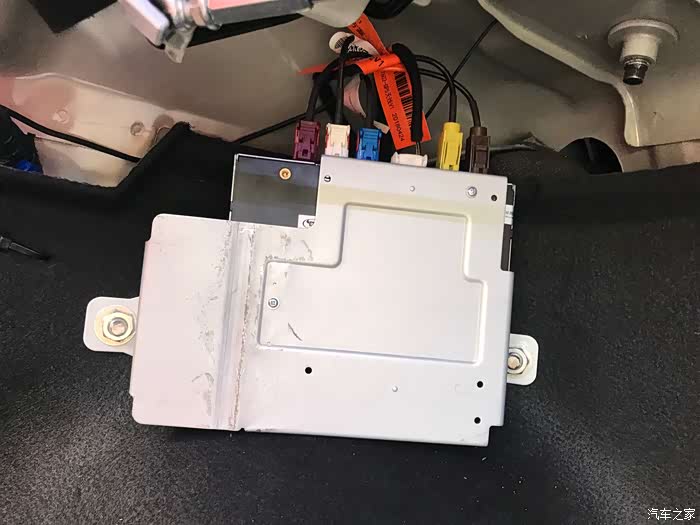

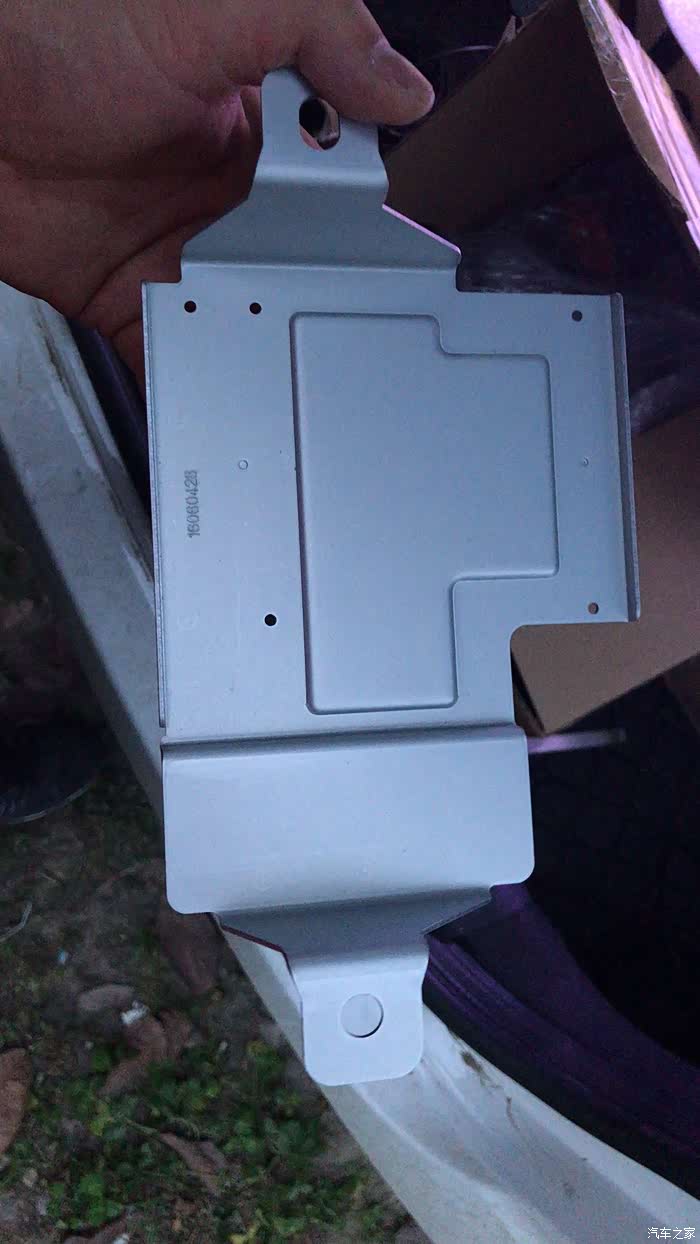

这个支架是设计个XT5原位安装的所以不合适，支架有个折（XT5是横着装）我给用锤子敲平了又重新钻了孔实现了竖着装，箭头所示的圆圈就是是我主机搭铁的地方（我装了气压支杆的刚好，没装的哪里是个洞装个螺丝就可以了）

多了的线束全部用扎带，扎好在装饰板后面固定！

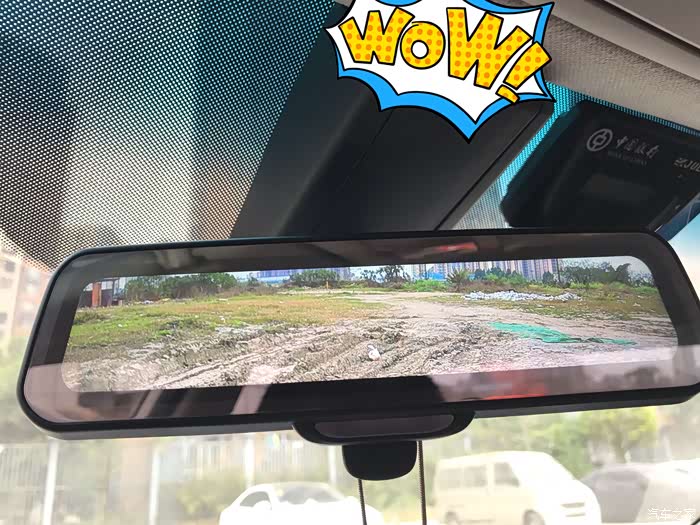

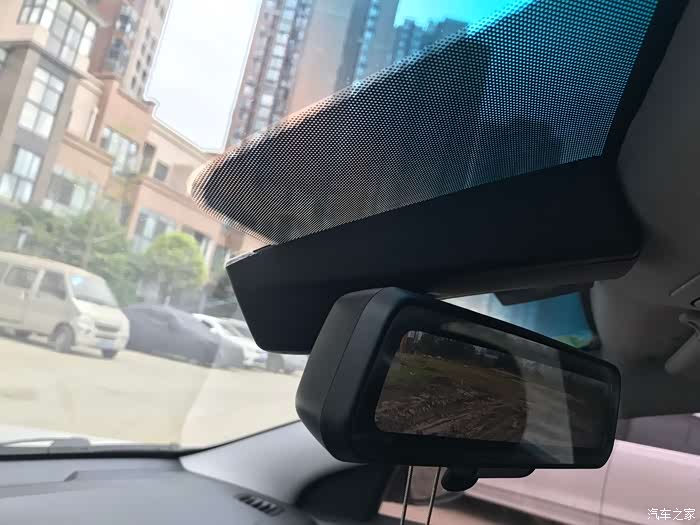

装好是这样的！

在升级！

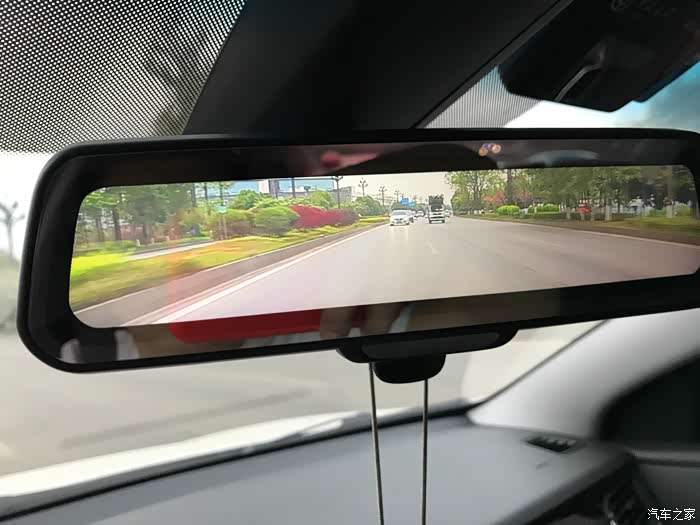

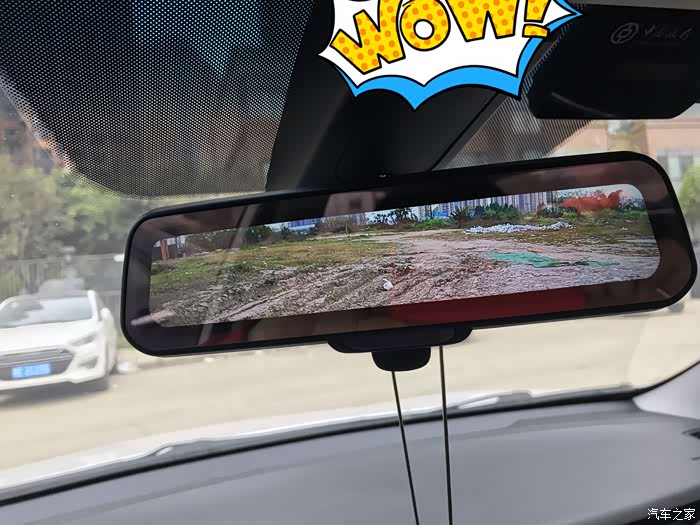

老水果机拍的，其实效果挺好的！手机拍不出来那感觉！

角度也广！！！后续会上点儿视频给大家看效果的！

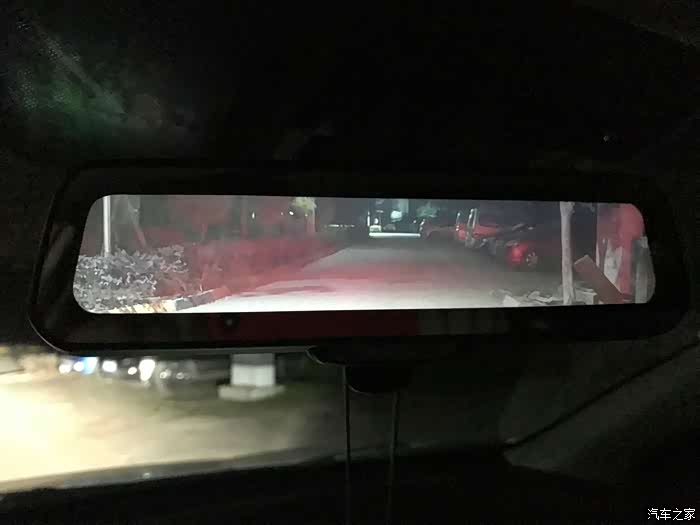

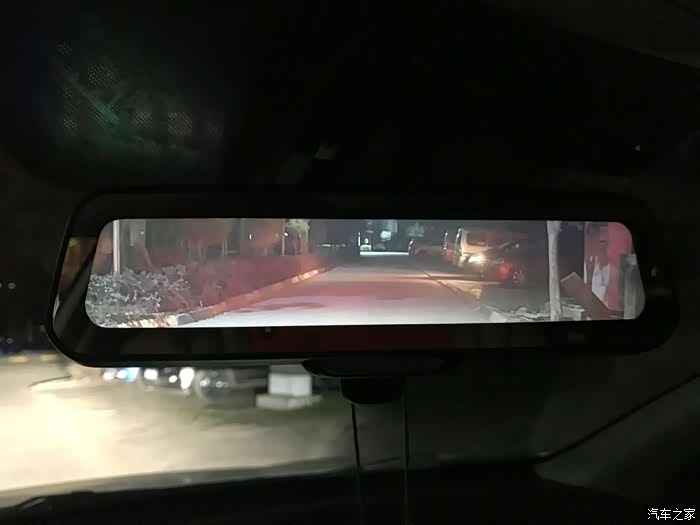

老水果机拍摄将就看！！！光纤很暗效果！眼睛看比照还要好很多！可惜手机拍不出来效果！

老水果机拍摄将就看！！！光纤很暗效果！眼睛看比照还要好很多！可惜手机拍不出来效果！

老水果机拍摄将就看！！！光纤很暗效果！眼睛看比照还要好很多！可惜手机拍不出来效果！
