加装后雨刮带喷水和倒车雷达有接线图

是否还在被雨天倒车折磨着呢？是否还在为没有后雨刮的星星郁闷纠结着呢？今天，你无须再忍啦，朋友，大胆的尝试吧，尽情的加装吧。没有做不到，只有想不到。直接看图说话吧。

先看接线图吧

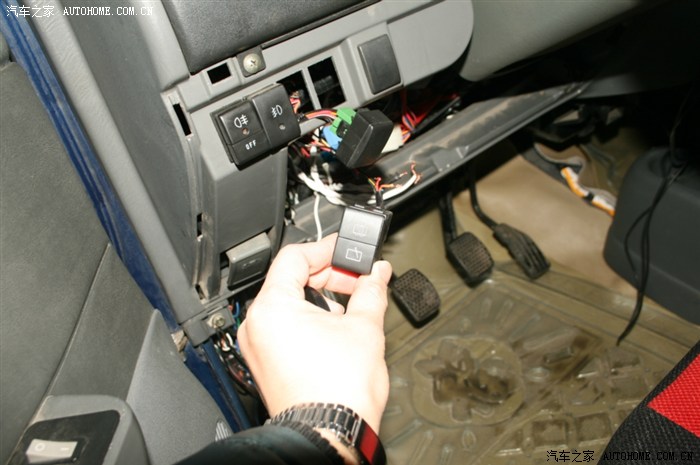

开拆，接线，这里说明一点，开关位置是个堵盖，撬开后连着插头，六根线倒是都有，可是都没有接到位。其中有2根雨刮电机和复位线是需要走到后门的却没有到后门，直接剪掉重新布线，只有行车灯正极线是对的，负极没有搭铁，把线缕到头搭铁即可，ACC控制线剪掉，到保险盒找到前雨刮保险片接上，喷水电机直接接线到左前翼子板。

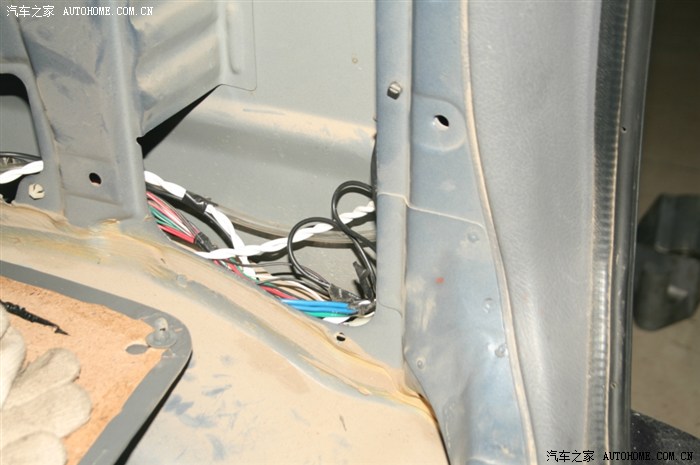

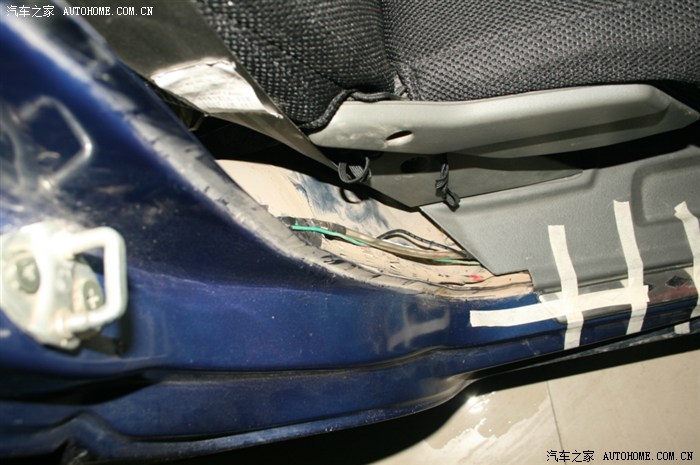

雨刮电机线、复位线、水管一起从左侧门边、B柱，后座下面到后备箱右后侧，需要拆掉门槛条、B柱饰板、后排座椅，具体过程没有拍照，这是走完线右后门位置拍摄

就是走到这里，

至于永久12V的复位电源原车线束已经走到如图位置了

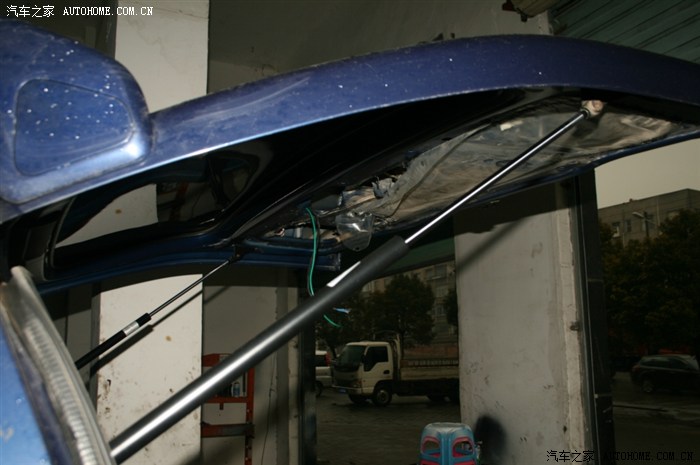

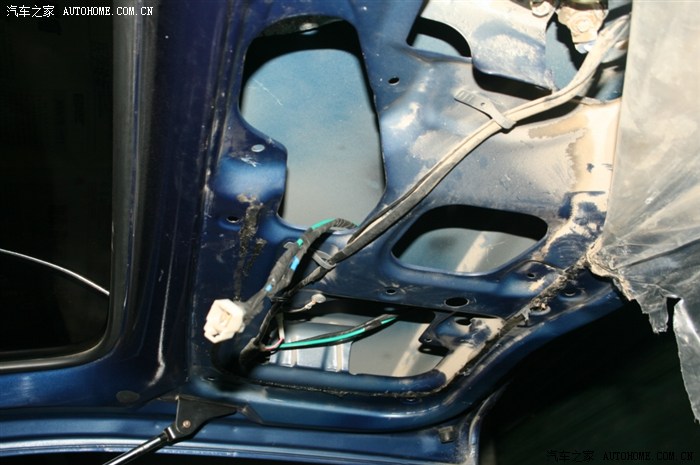

把3根线用铁丝穿到后背门上，配个插头

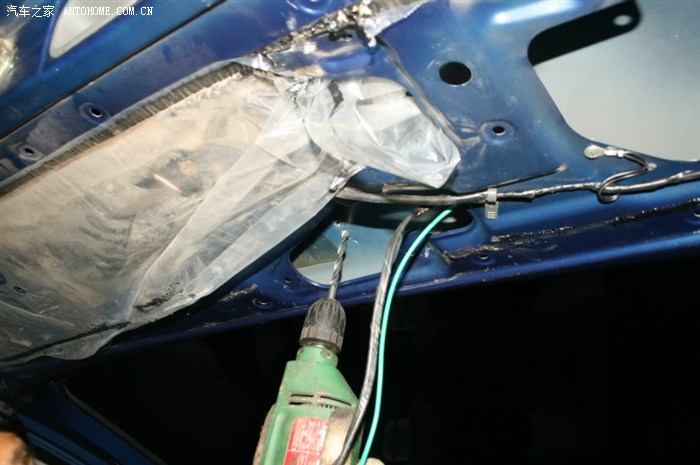

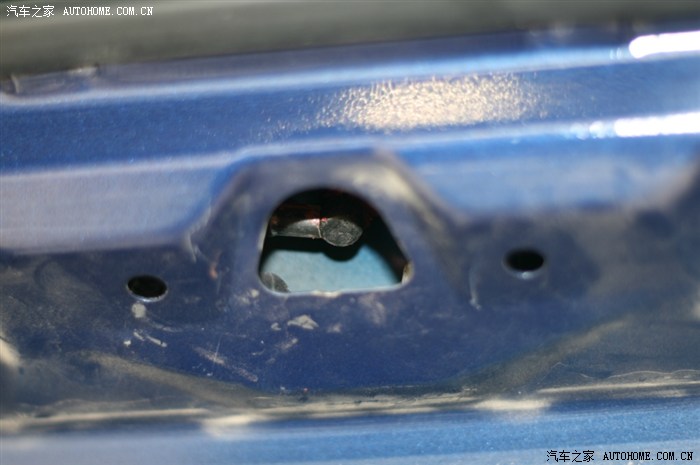

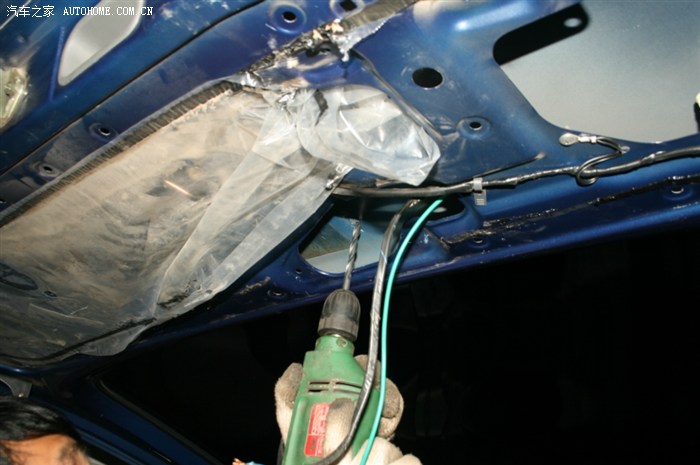

比划好电机的位置，开始钻孔

从外面再扩一点，打磨好

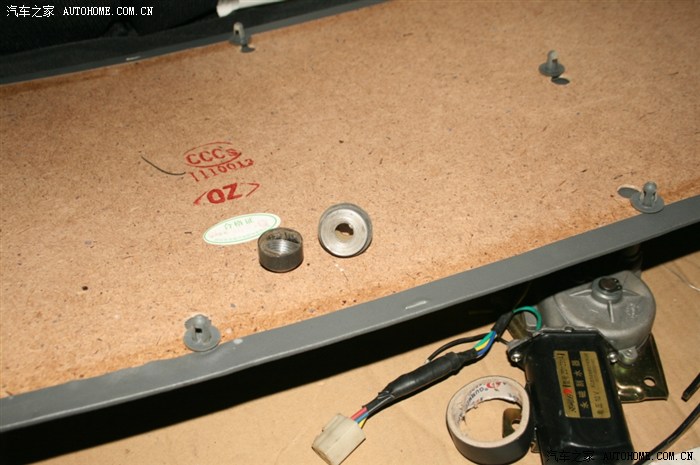

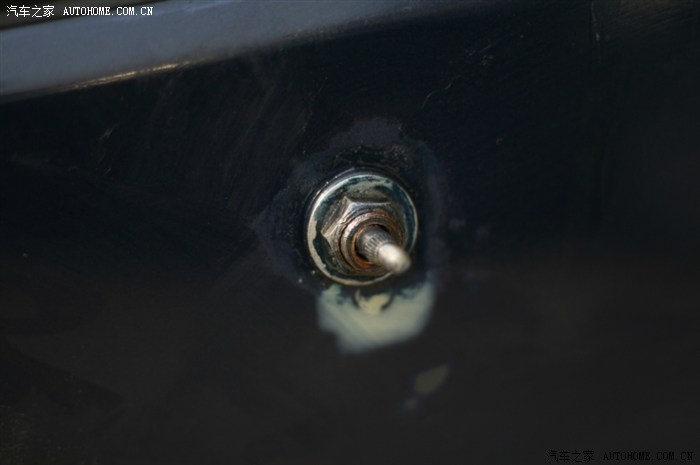

事先加工好一个雨刮电机的座子，配好防水垫圈和防水帽，我是用圆钢直接车床车的，建议买套16的螺丝加工容易些，螺栓中间钻孔，长度在15mm，螺帽5mm。

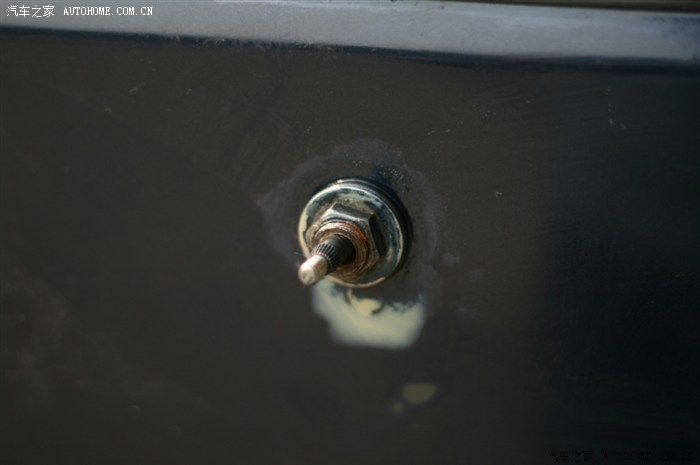

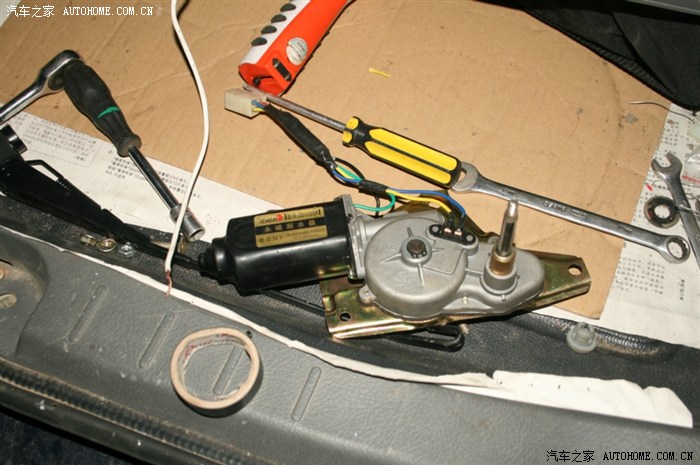

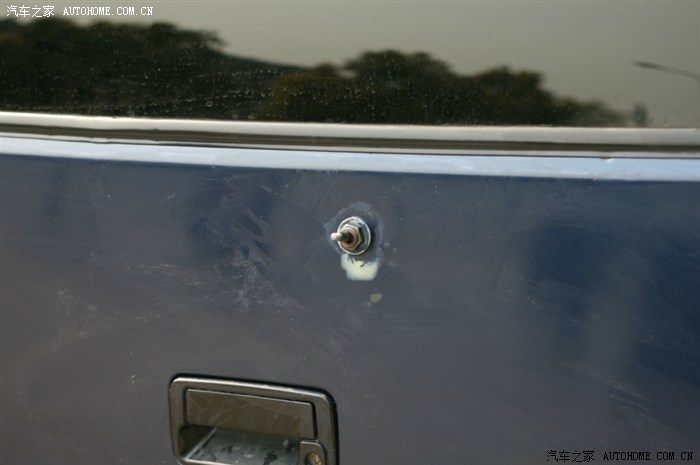

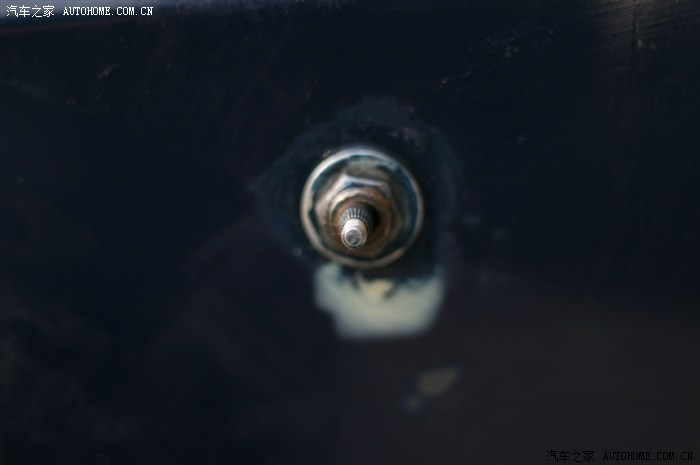

安装好电机

注意水管不是到尾门饰板内的，要到这里

把盖子打开拿掉

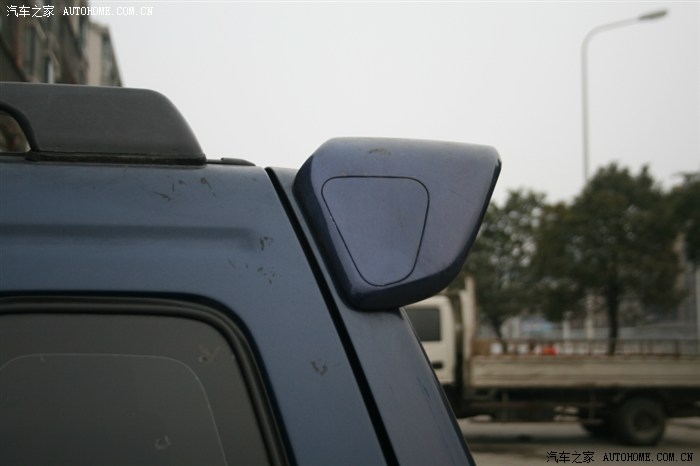

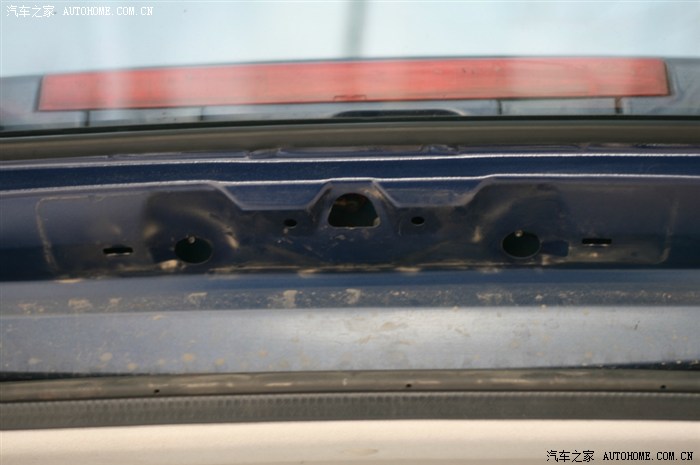

后尾翼也要去掉的，这里两个螺丝

注意这两边三角的盖子撬开，都有螺丝的

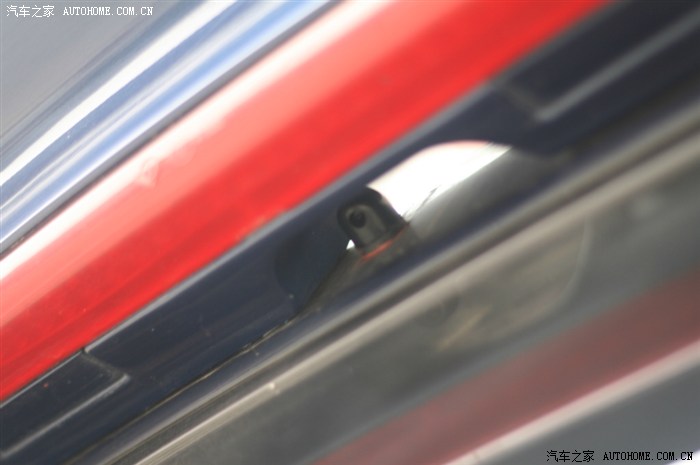

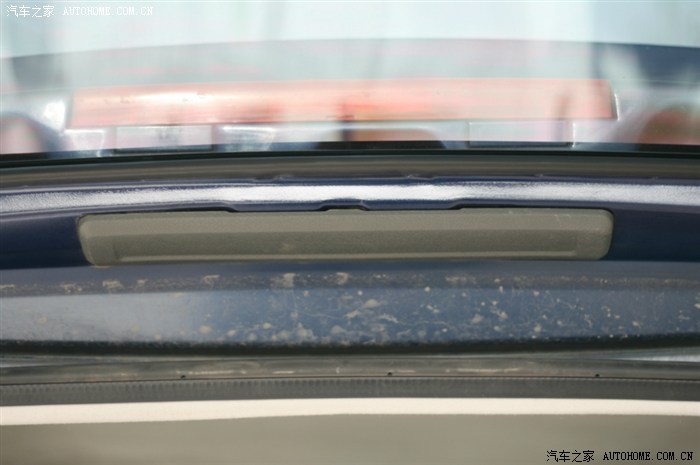

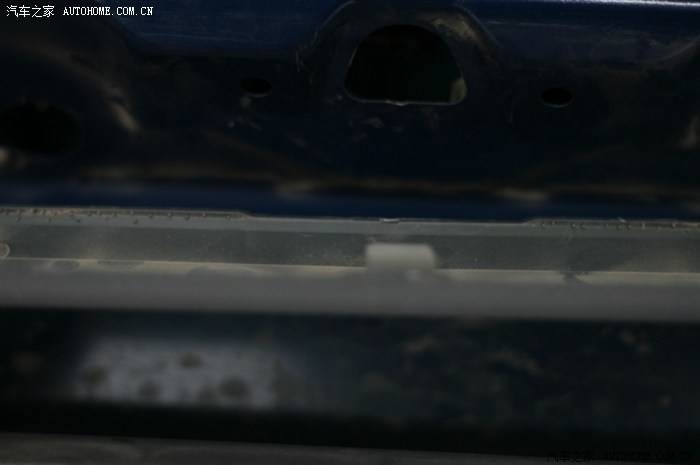

从这里钻孔安装喷水嘴，接上水管

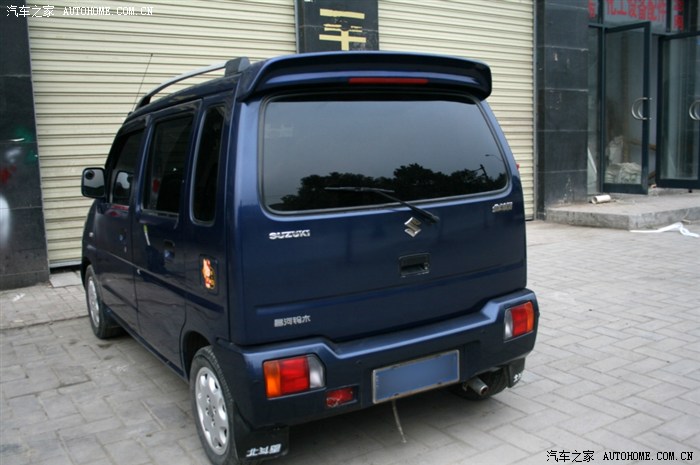

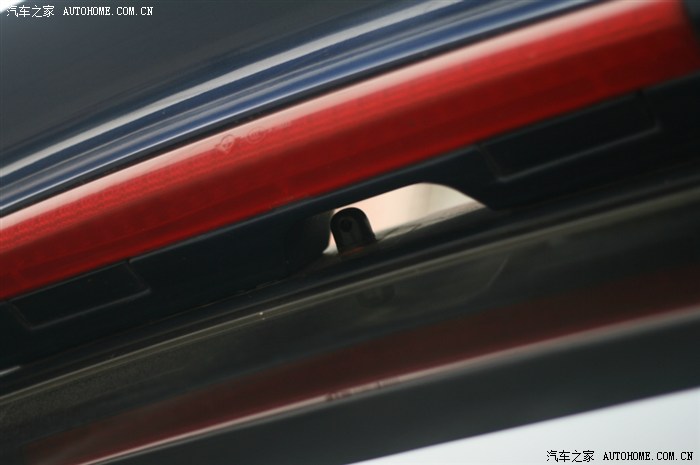

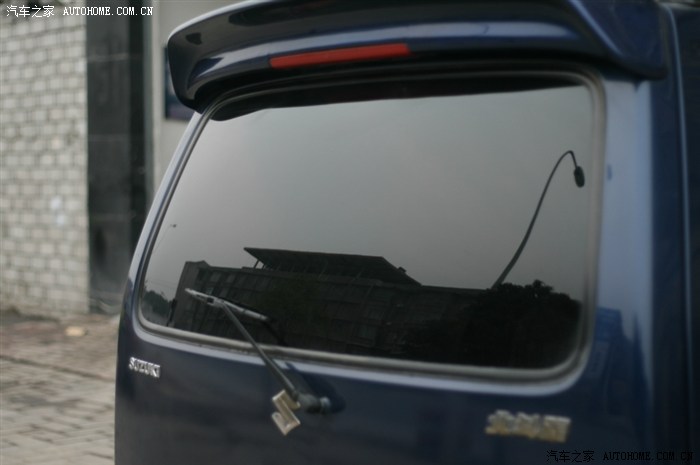

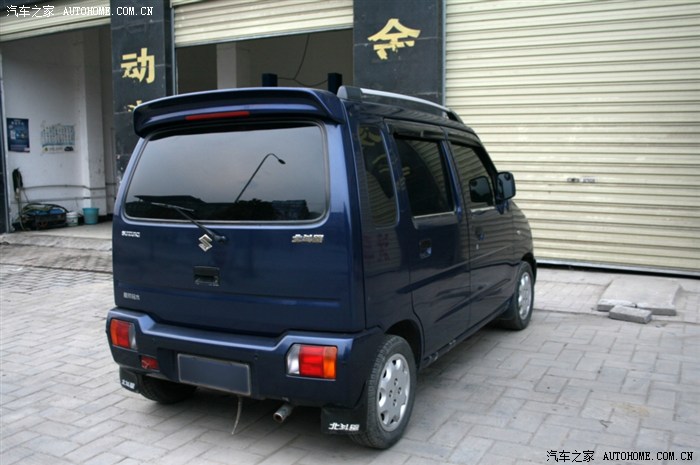

装好后效果

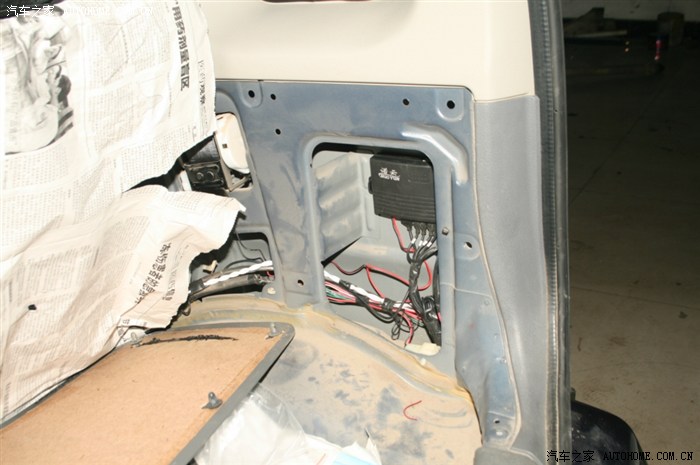

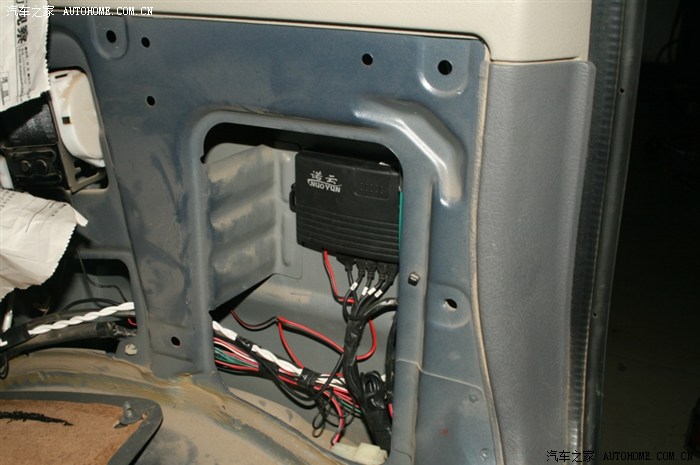

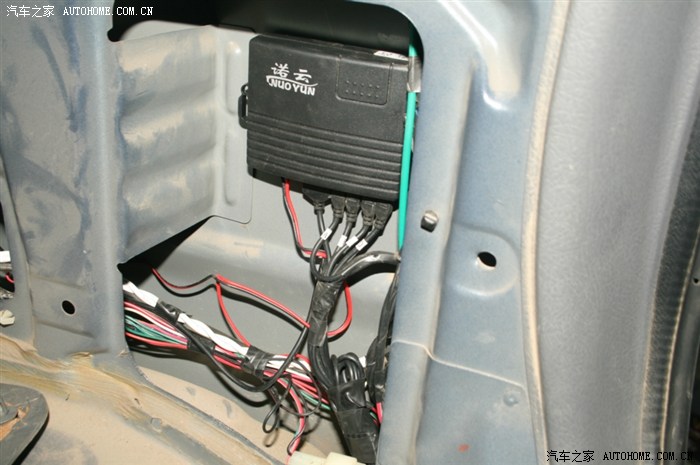

倒车雷达显示器的线路和水管等线路一起走的，主机安装位置

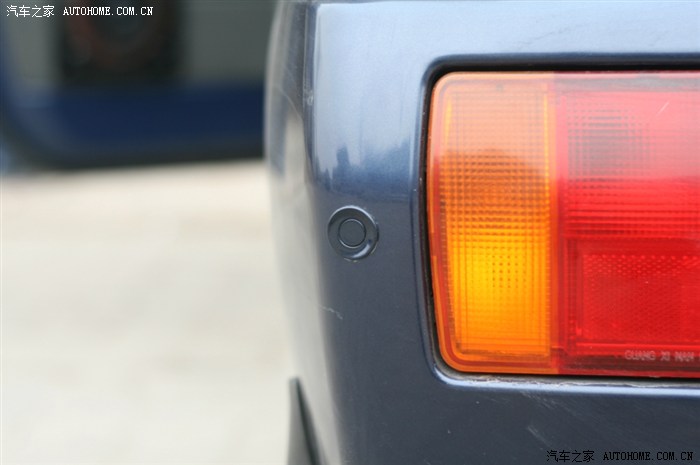

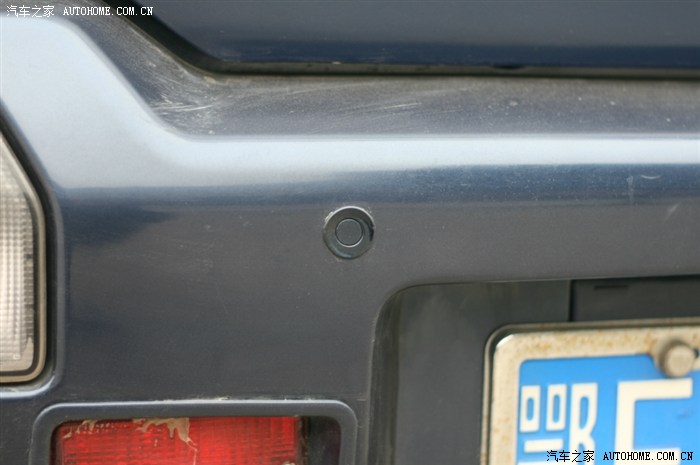

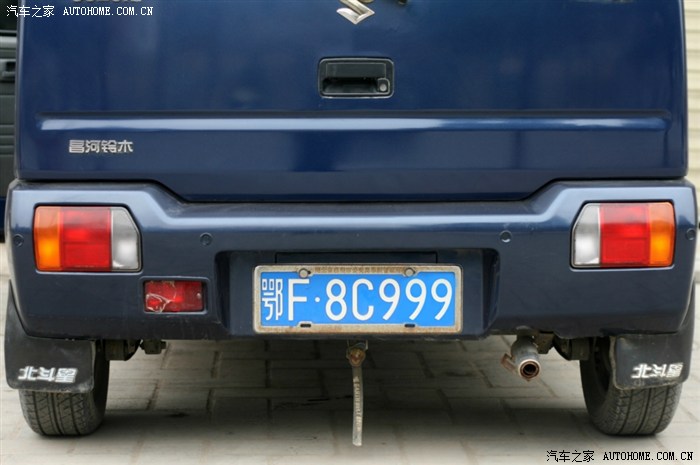

探头安装不用介绍了吧，直接看效果

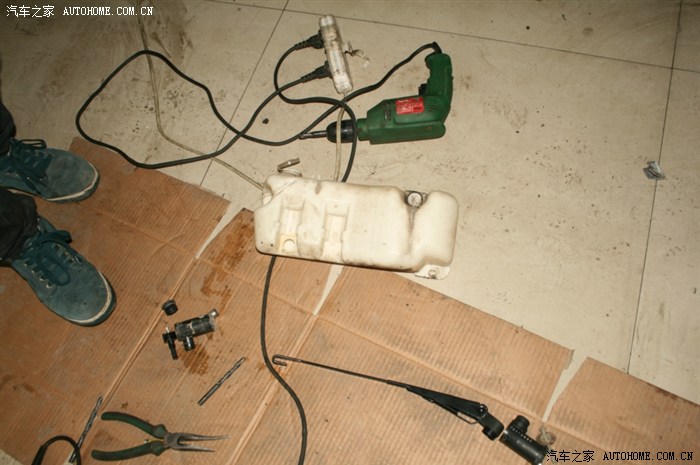

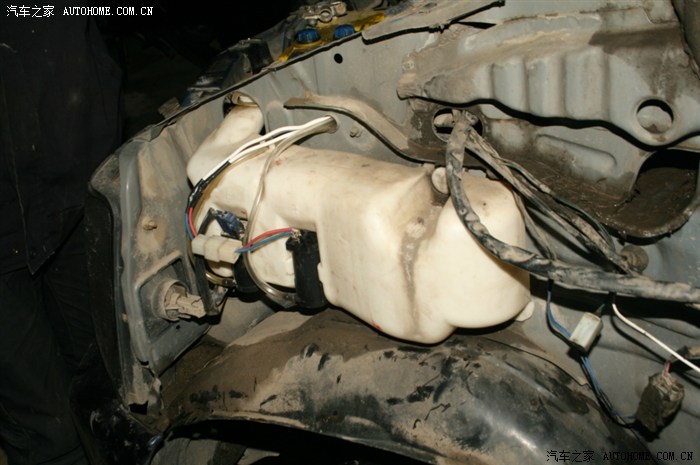

开始安装喷水电机了，拆掉左前翼子板，拿掉水壶

看到了吧？水壶本就是双电机位的，昌河呀昌河，叫我怎么说你呢？一个后雨刮和喷水电机才多少钱呢？如此的减配~~~~

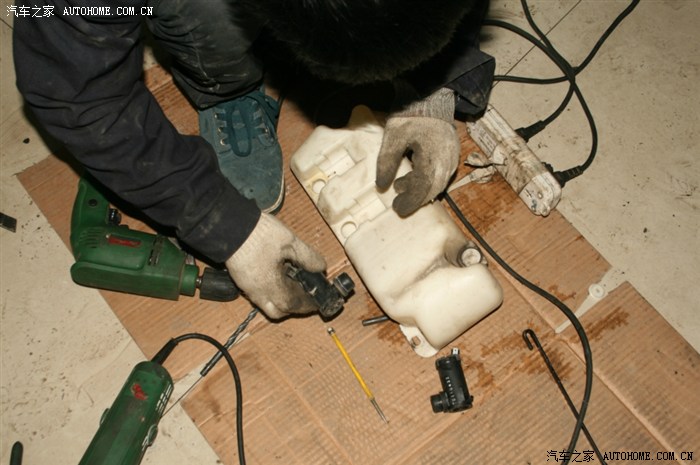

用装雷达探头的钻头直接开钻，完了喷水电机缠点生料带，装上去

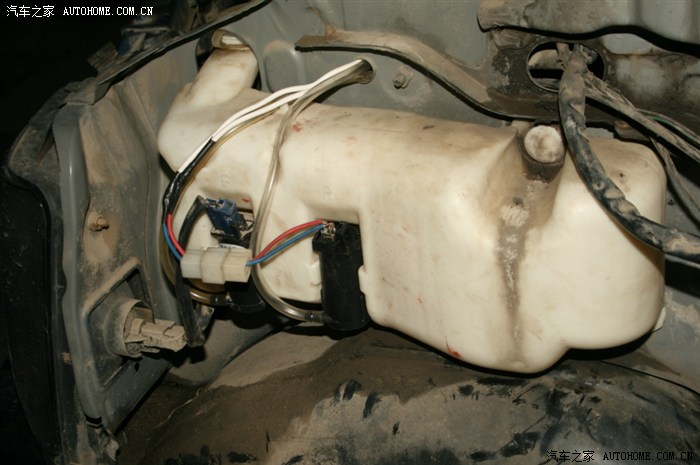

装回翼子板内，接好线和水管，注意电机线要焊接哦，再配个插头，方便以后坏了更换

把所有拆下来的附件全部原位装回去，基本上就算完工啦。晚上打开小灯，开关按键也是亮的

因为开始没有比划好电机位置，我钻了两个孔，超级郁闷，填上做个油漆吧，要做整个背门的，不然有色差不好看啊。先把标揭掉

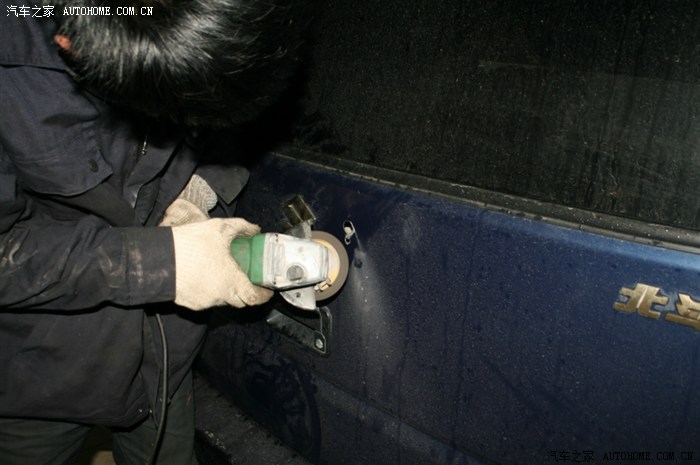

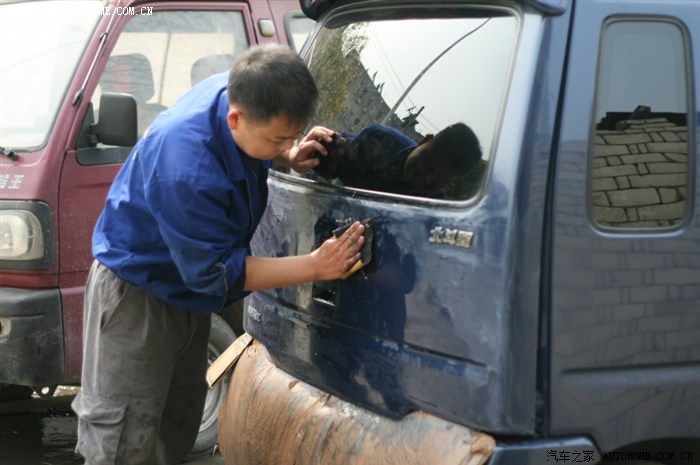

用汽油洗干净，砂纸打磨

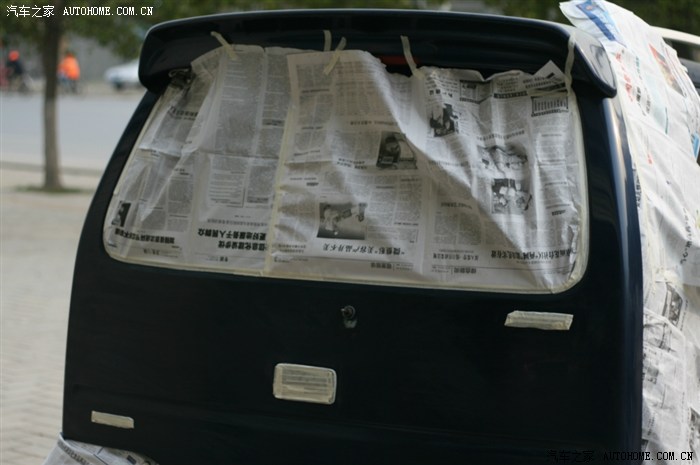

边上贴上报纸，保护好，还有两个标粘的太紧，和门把手一起用美纹纸贴好，别雾上了

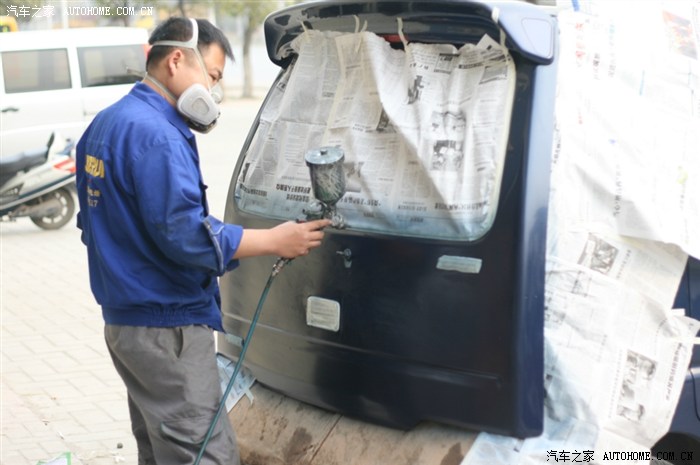

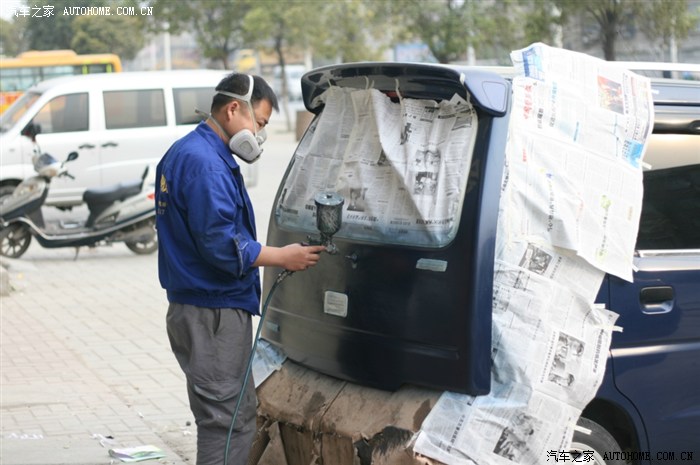

开始喷漆啦，两道色漆，一道清漆

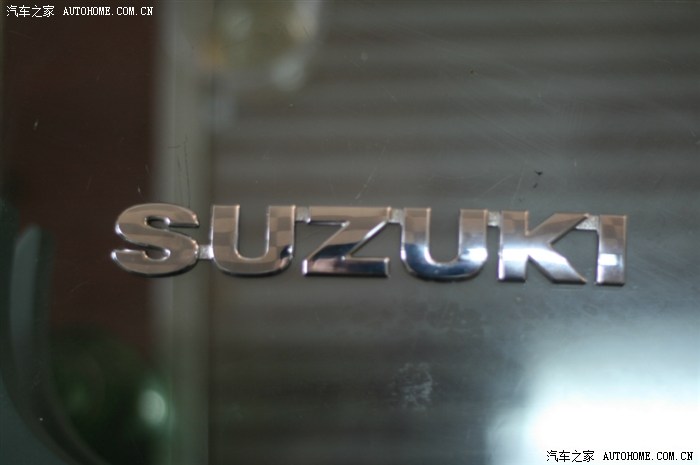

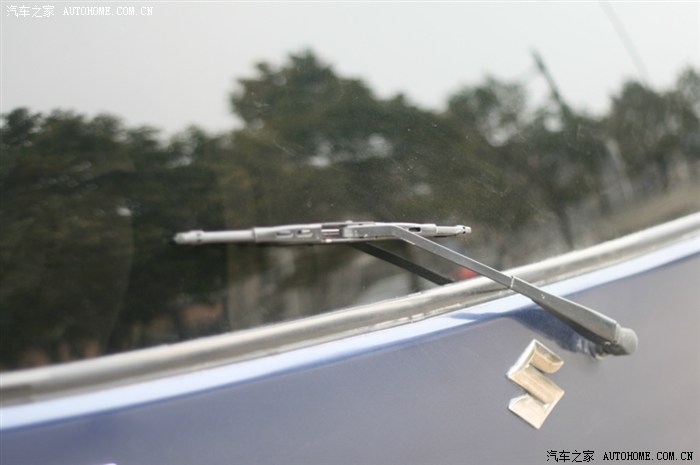

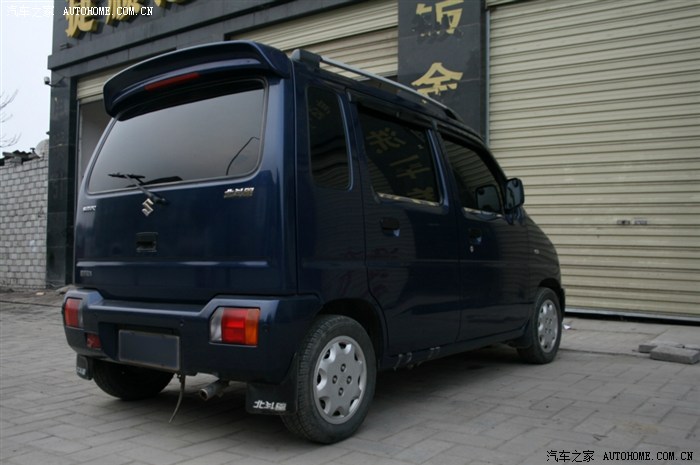

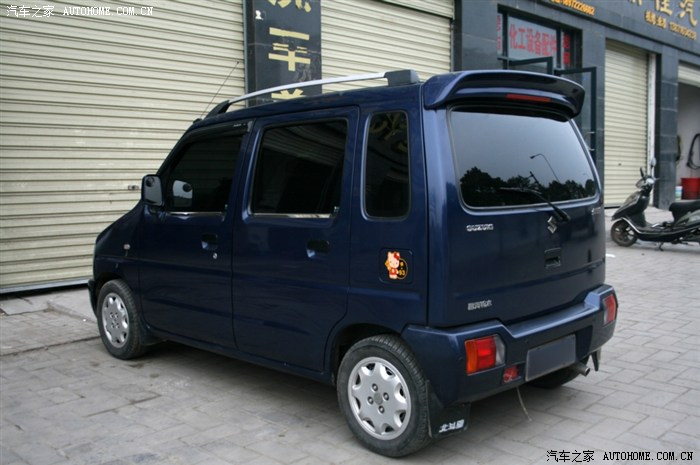

半小时后就可以开车了，三天后再用3M车蜡打磨抛光一下，超级亮呀，装上雨刮臂，粘上车标，大功告成。

不知道够不够刺激了？能射吗？哈哈~~
