力帆620加装蓝牙免提！共计花费人民币93元（大量照片）

经过一个晚上（一直到第二天早上4点），和第二天一天（上午11点到下午6点）的施工，完成派诺特(Parrot) 车载蓝牙的力帆620上的改装！照片如下！

更新加装照片，花了20分钟另加了一个喇叭，照片在最后！

主机及相关材料和邮费90元，另购一个1W喇叭3元！

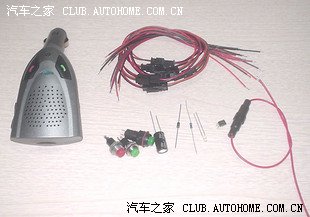

 这是从网上采购过来的东西，主机是一个“派诺特(Parrot) 车载蓝牙”，需要通过改装到车里面，

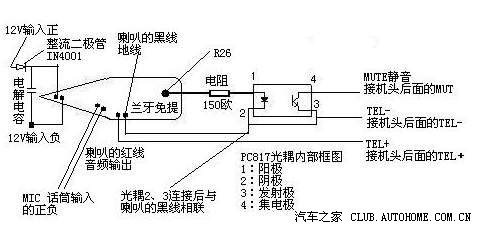

按如下线图进行施工：（但最后在620中MUTE及光耦都没有用上，因为力帆车的机头好像不支持，还得有其它兄弟去研究一下）

最后的改装方案是从车的音响机头中取电，喇叭另行安装在左立柱上）加装三个开关和一个LED），

详细照片：

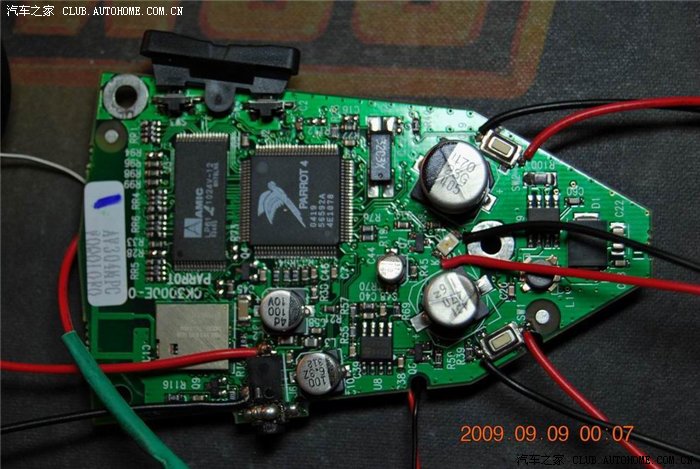

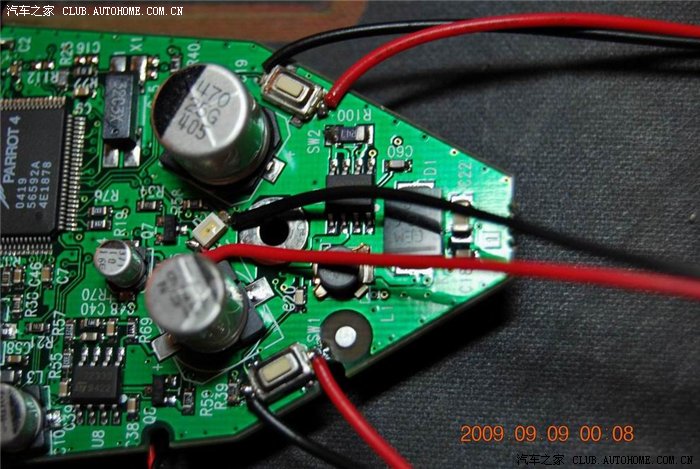

电路板上的改装，加装了很多的线，这个地方是要很小心的，没有一点焊工的就请别人帮忙吧，叫说有人焊坏过两块板

下面是光耦部分

分别引出LED，接叫键，挂断键，MIC

来个近图（我的D60的图片效果还算不错）

MIC近照（原机如果不插入外接MIC，只能是单工，所以这里把前面两个点断路，这样机子就以为是接了外接MIC，按双工模式工作）

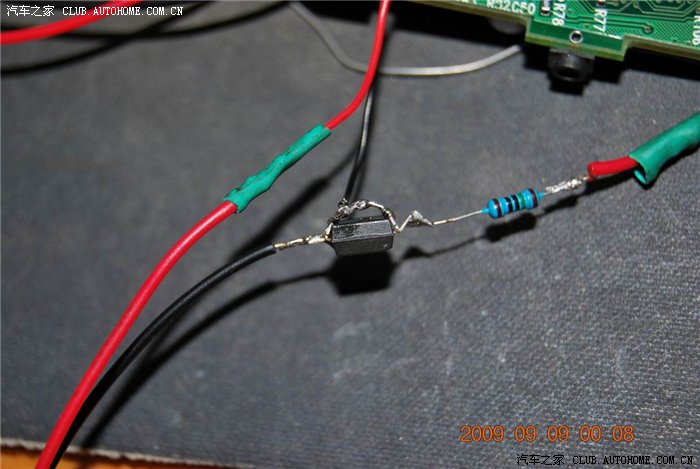

光耦部分电路（最后虽是没有用，但这个花了我不少时间）

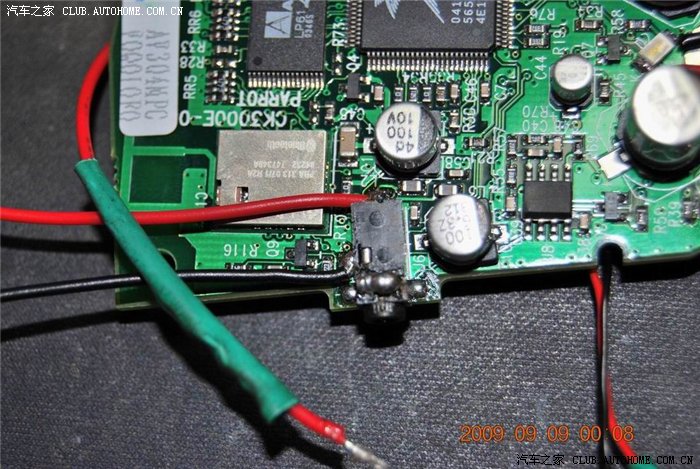

电源部分，本来前面还有一个二极管，结果在焊接时被我烧了，所以只加装了一个电容

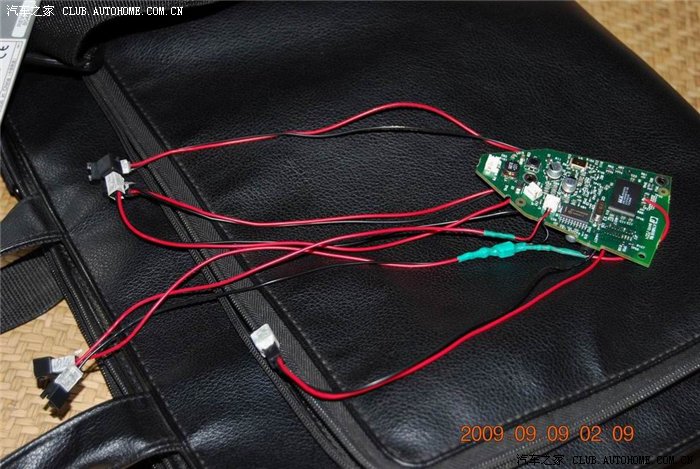

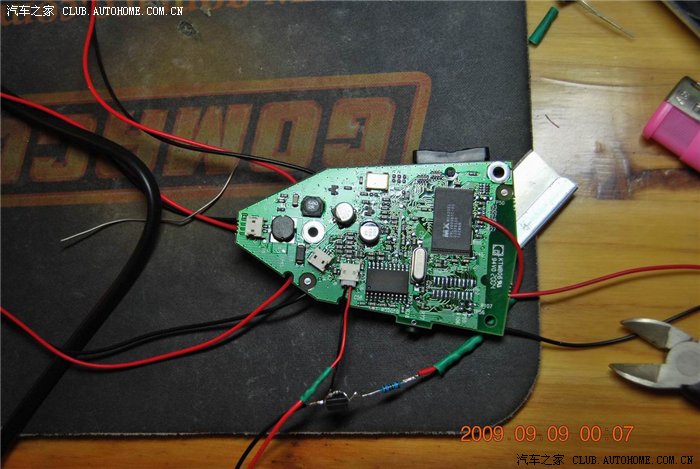

这个改造完成的电路板

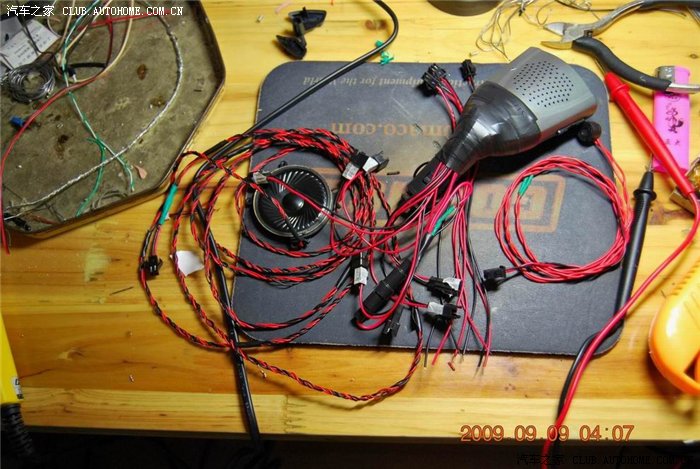

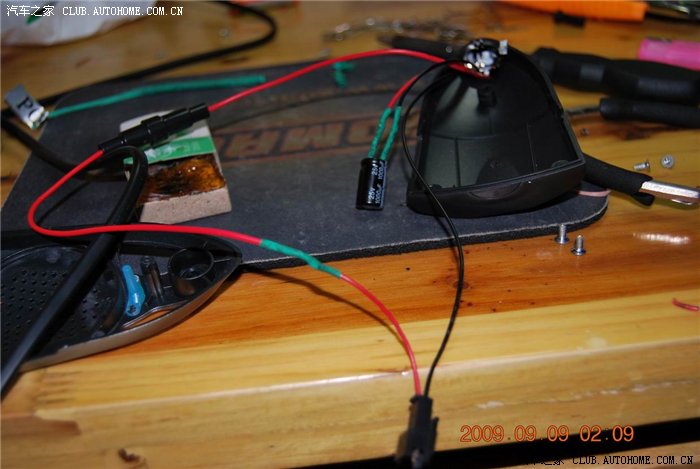

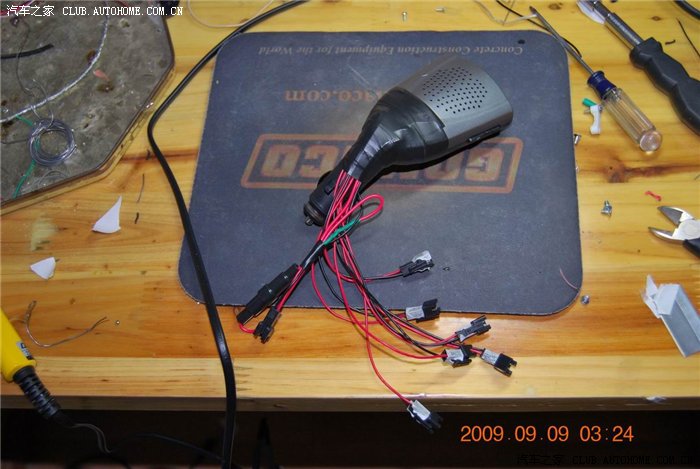

最后组装完成，所有线都标上用途，全部使用插口方式，方便第二天在车上的安装！（看看时间，3:24，就看这个也得加个精）

把數喇叭及MIC的线也接好已经四点多了，来个全家福

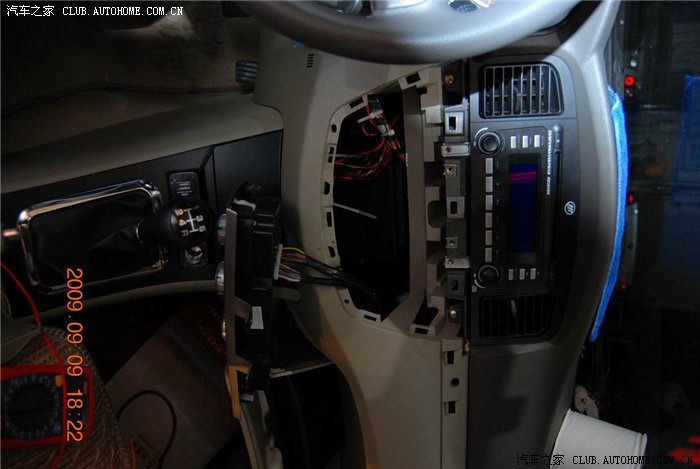

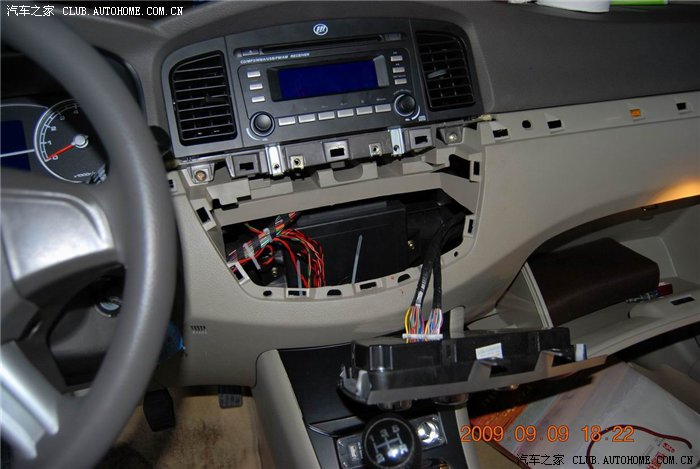

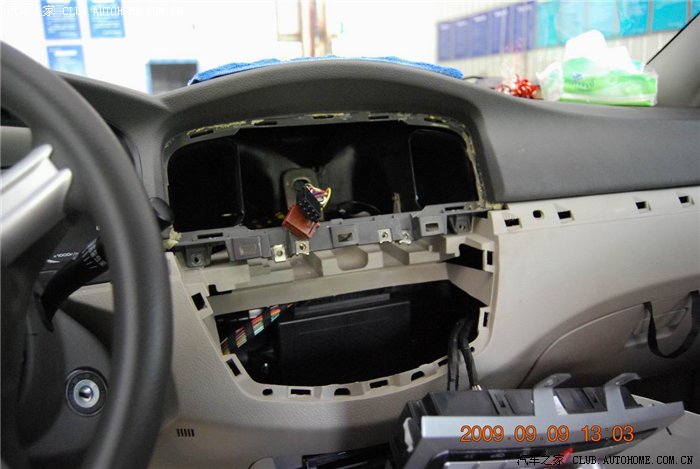

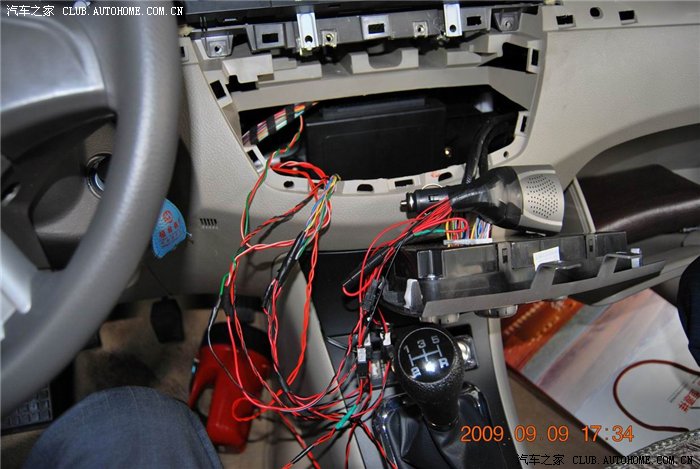

每二天把车开到4S店开工，找人把机头打开，就是这个样子了

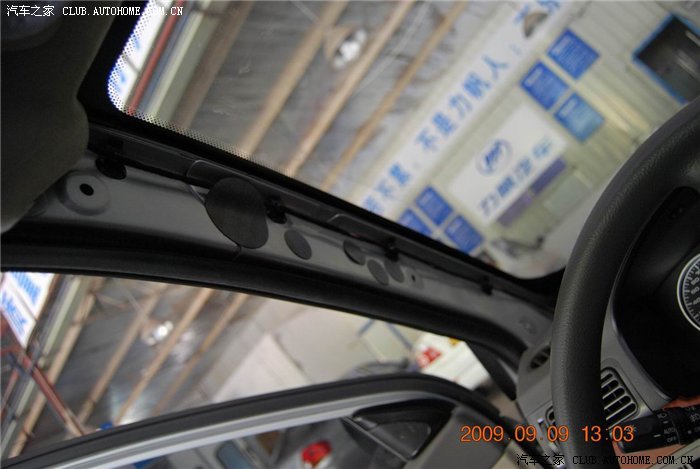

把上面立柱也打开进行改装

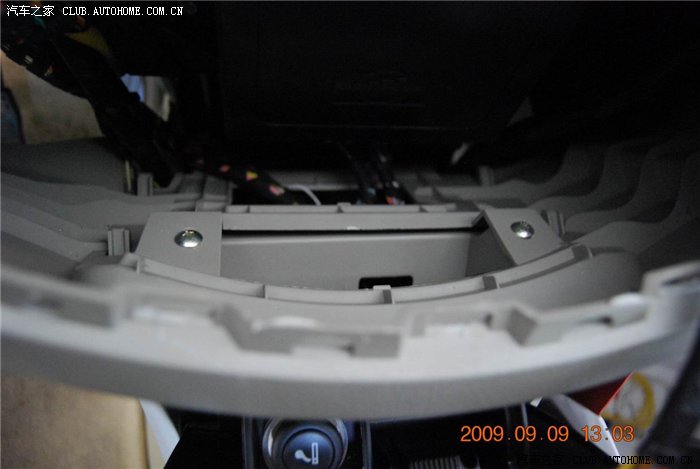

准备把主机安装在 这个地方

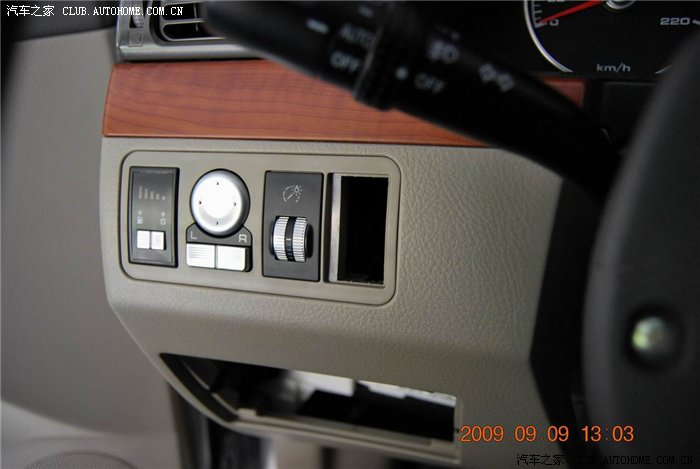

接听及挂断开关安装到这里

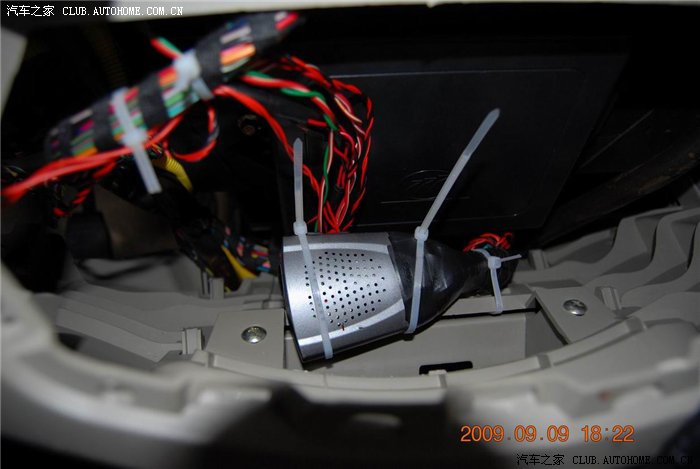

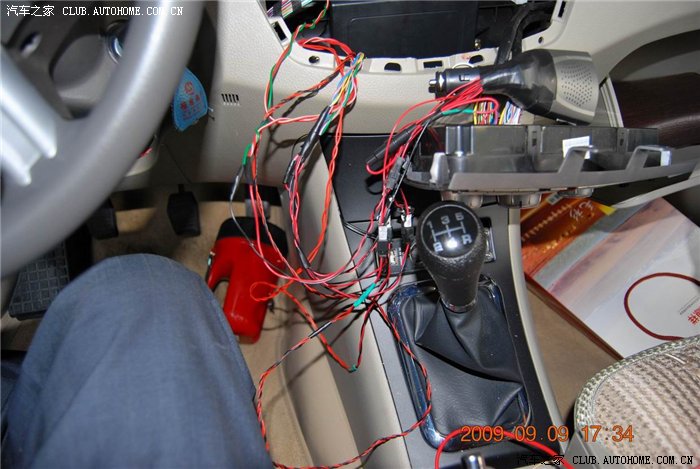

这是已经布完线后的情况，布线及接线花了很多时间

再来一张

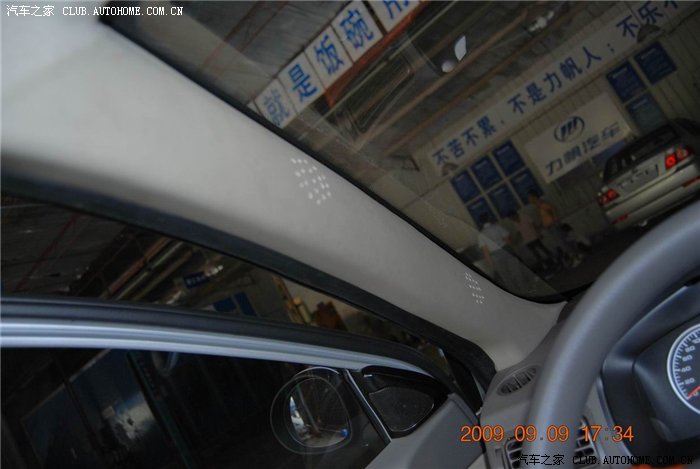

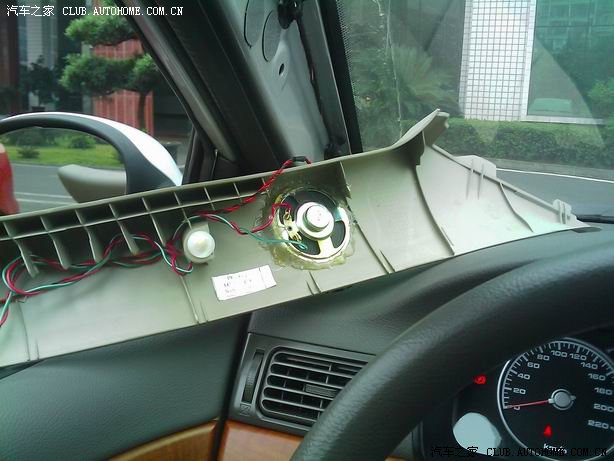

这是改装后的立柱

全部安装后的情况

准备完工，

明天把完工后的照片再来几张，因完工后忙着接LP大人，没照了！

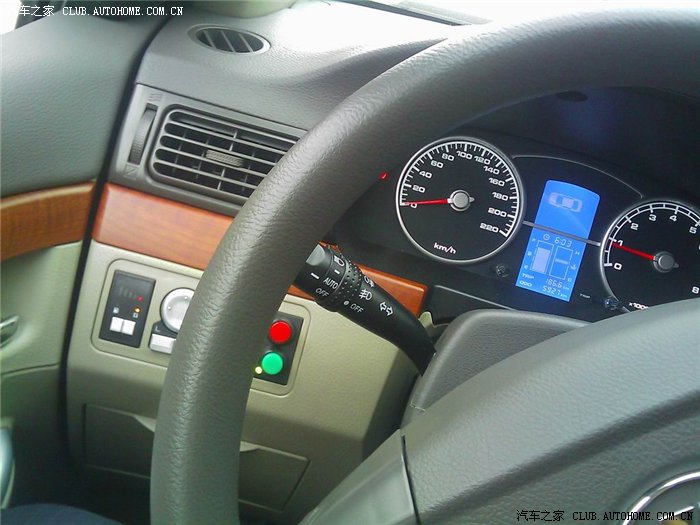

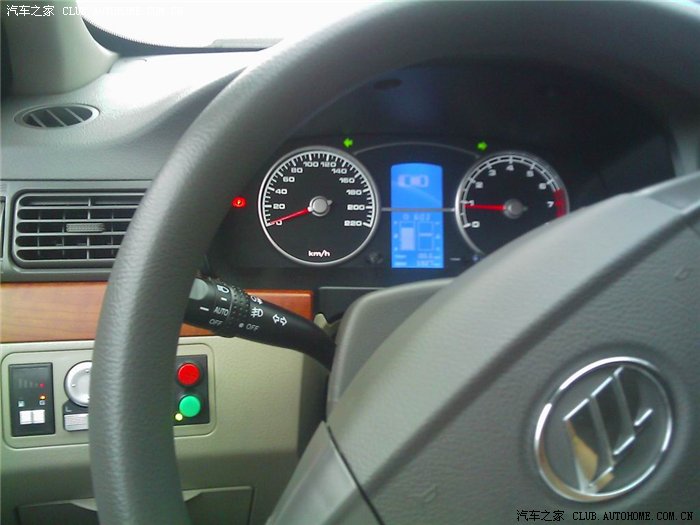

最后完工后的按纽图，方向机下面还有一个开关按纽

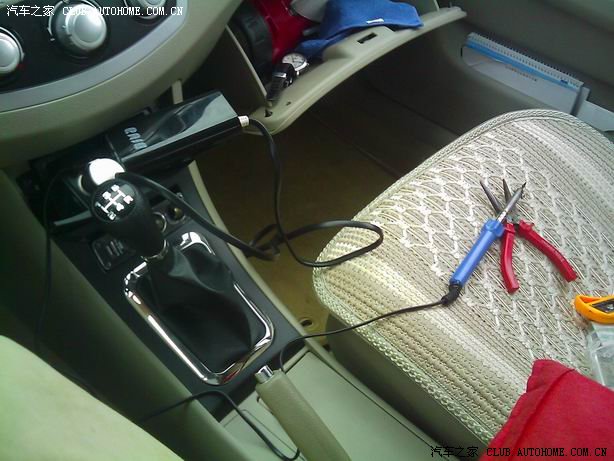

在车上直接动用烙铁，使用变压器

下面就是新增加的一个喇叭

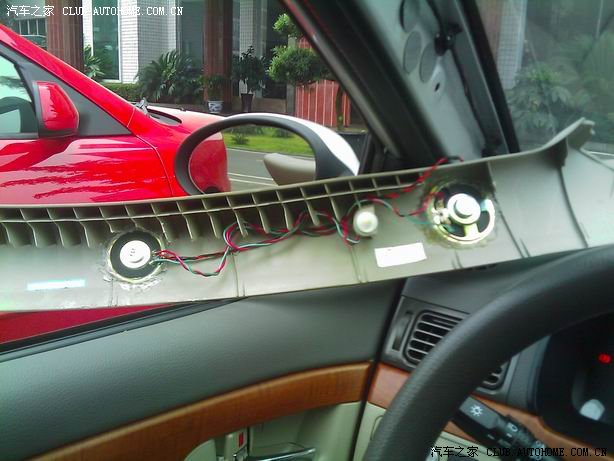

拆开A柱，又开工了，不过是完工后的照片，原来只有一个喇叭，现在两个，新的这个的音质比原来的要好！

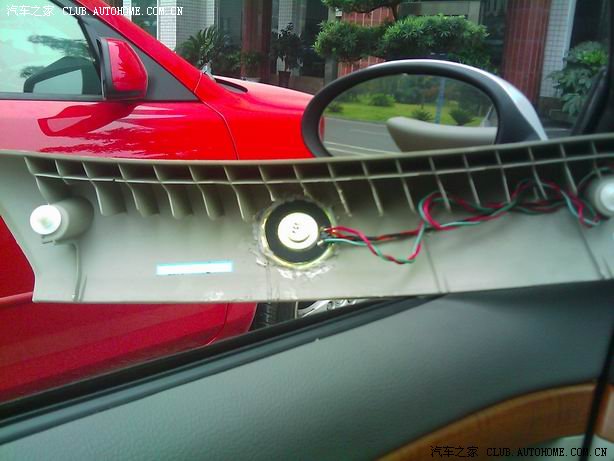

这是新安装上去的

这是原来的！

这个改装最后完工，如果没其它问题，可能就过一向把MIC重新换一个！
