14款POLO 自动1.6豪华版安装天宝110/天宝187B导航 倒车影像作业
【买POLO的理由】：今年3月份因为疫情工作不好找，所以又去了苏南工作，把家里的荣威开到工作地了，家里就没有车用了，所以给老婆买了一个二手的POLO，找了搞二手车的朋友给找的，所以买了2014款自动豪华1.6的POLO，功能齐全很满意，就是没有倒车影像有点不适应。
【导航的选择】：在换导航前在该论坛找了好多帖子，说是天宝187B比较好，110可以对插比较简单，下面我先表述一下这两款机器，自己买了一台天宝110，朋友给了一个天宝187B，所以今天我把这两款机器都装一下，把优缺点和论坛里一直纠结的问题都比较一下，给大家一个答案。
【优缺点对比】天宝１１０：接插件对插，购买了原厂四孔后视摄像头对插方便，这里回答一个论坛里讨论很久的话题，说天宝１１０不支持多功能方向盘，我实验了１４款豪华版ＰＯＬＯ是支持方向盘控制的，因为某鱼上有人说１３款的ＰＯＬＯ是支持方控的，所以我感觉１４款应该支持。前提是原接插件的ＣＡＮ不改动，改ＢＣＭ２０、２１孔位的ＣＡＮ没尝试，所以不清楚天宝１１０接ＢＣＭ２０、２１是否支持方控；但是不跳线ＣＡＮ有一个问题是每隔８分钟左右在行驶过程中导航会自动切换倒车后视镜，音量变小，无法切换回主界面，５分钟后会自动切回主界面恢复正常。
我分析了一下原因，可能是需要跳线ＣＡＮ，原车ＣＤ是低速ＣＡＮ，天宝１１０需要跳线高速ＣＡＮ，顺便说一下我的车ＢＣＭ是０９０Ｄ支持一键启动的ＢＣＭ。
再来说一下天宝１８７Ｂ，音质上确实比天宝１１０好很多，但是买了转换接插件后，后视摄像头的四孔无法与接插件的莲花头视频线对接，要改线，所以这次只安装了１８７Ｂ，后视准备等下次回家再改，这次时间不够，就在家休息了两天。
安装１８７Ｂ跳线了ＣＡＮ，由于是高配车自动空调占用了２０、２１ＣＡＮ，另外ＢＣＭ确实不方便跳线，就从自动空调跳线的，后面照片详细表述接线方式。
下面看看具体操作吧。
【导航的选择】：在换导航前在该论坛找了好多帖子，说是天宝187B比较好，110可以对插比较简单，下面我先表述一下这两款机器，自己买了一台天宝110，朋友给了一个天宝187B，所以今天我把这两款机器都装一下，把优缺点和论坛里一直纠结的问题都比较一下，给大家一个答案。
【优缺点对比】天宝１１０：接插件对插，购买了原厂四孔后视摄像头对插方便，这里回答一个论坛里讨论很久的话题，说天宝１１０不支持多功能方向盘，我实验了１４款豪华版ＰＯＬＯ是支持方向盘控制的，因为某鱼上有人说１３款的ＰＯＬＯ是支持方控的，所以我感觉１４款应该支持。前提是原接插件的ＣＡＮ不改动，改ＢＣＭ２０、２１孔位的ＣＡＮ没尝试，所以不清楚天宝１１０接ＢＣＭ２０、２１是否支持方控；但是不跳线ＣＡＮ有一个问题是每隔８分钟左右在行驶过程中导航会自动切换倒车后视镜，音量变小，无法切换回主界面，５分钟后会自动切回主界面恢复正常。

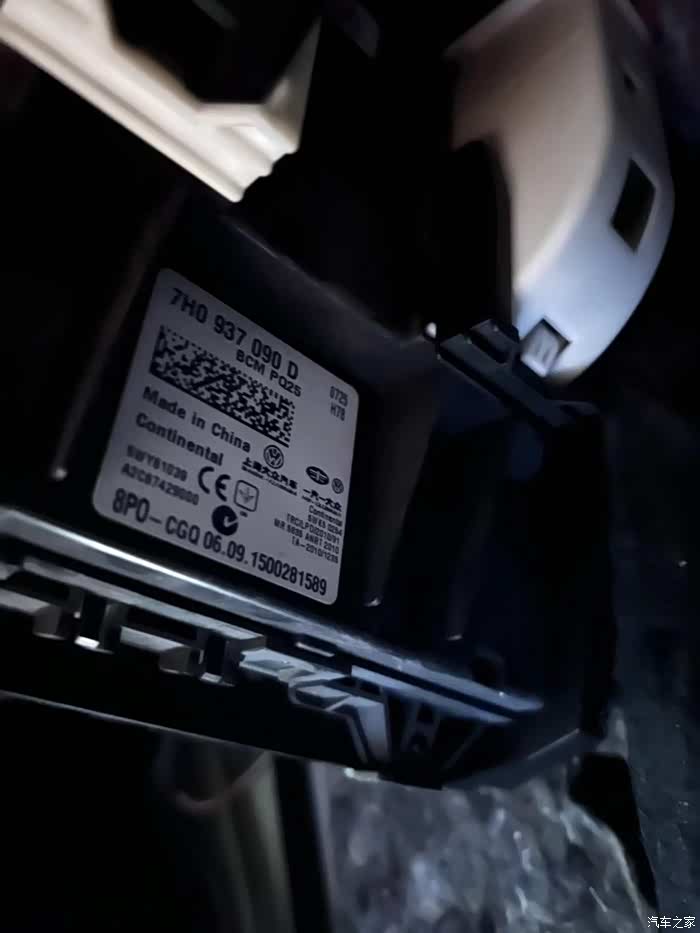

我分析了一下原因，可能是需要跳线ＣＡＮ，原车ＣＤ是低速ＣＡＮ，天宝１１０需要跳线高速ＣＡＮ，顺便说一下我的车ＢＣＭ是０９０Ｄ支持一键启动的ＢＣＭ。
再来说一下天宝１８７Ｂ，音质上确实比天宝１１０好很多，但是买了转换接插件后，后视摄像头的四孔无法与接插件的莲花头视频线对接，要改线，所以这次只安装了１８７Ｂ，后视准备等下次回家再改，这次时间不够，就在家休息了两天。
安装１８７Ｂ跳线了ＣＡＮ，由于是高配车自动空调占用了２０、２１ＣＡＮ，另外ＢＣＭ确实不方便跳线，就从自动空调跳线的，后面照片详细表述接线方式。
下面看看具体操作吧。

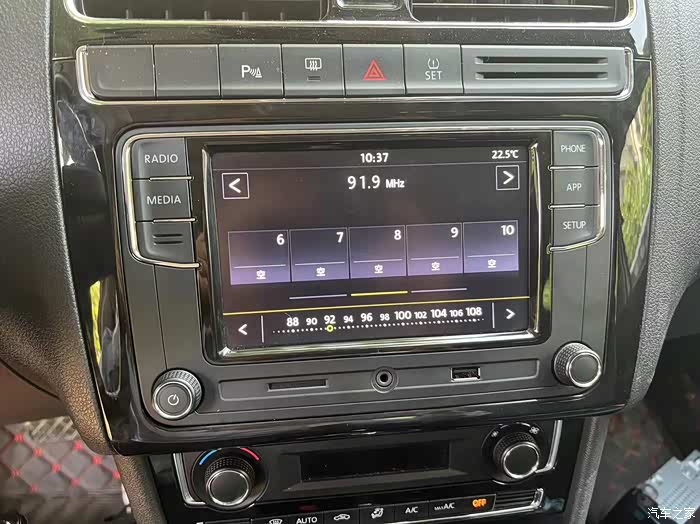

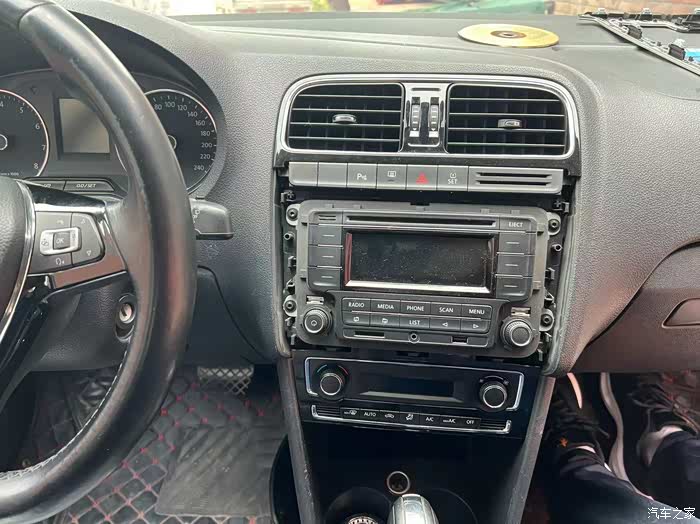

这是原车的蓝牙ＣＤ，留个念，怎么拆面板的就不在详细说了，别的车友都有介绍

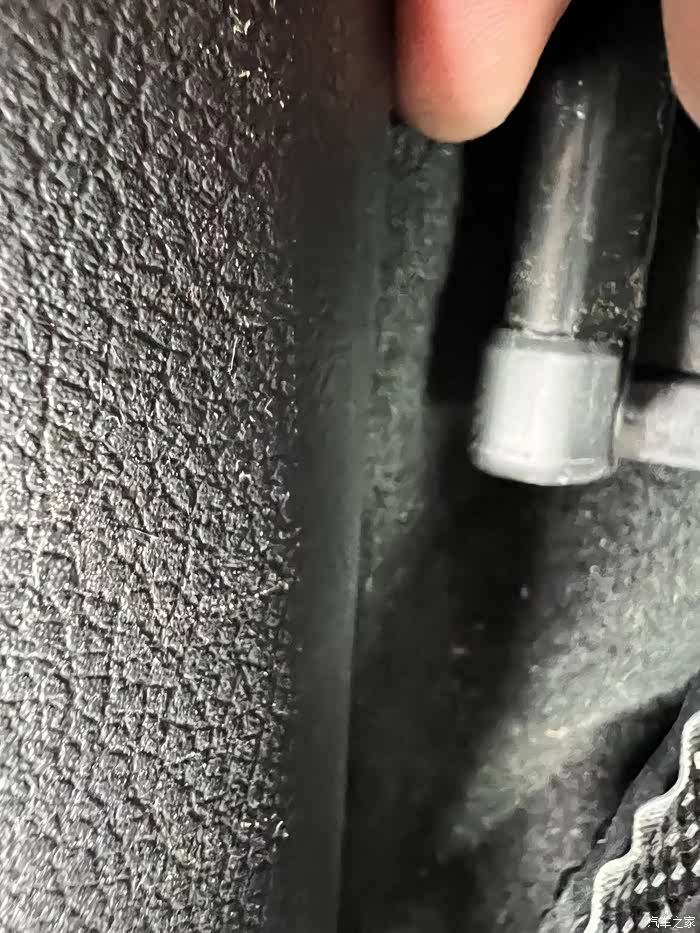

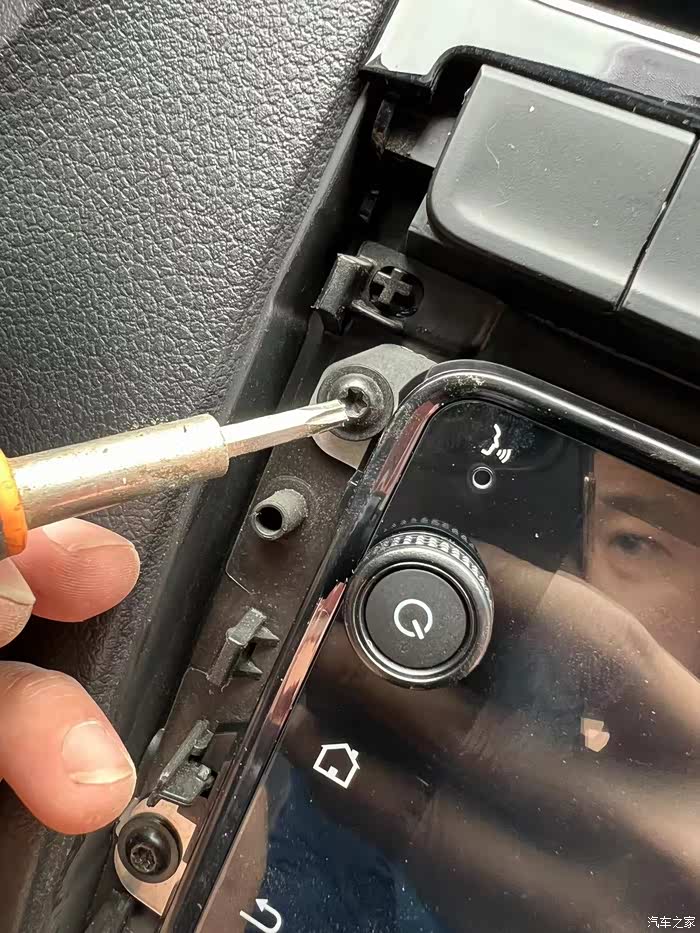

螺丝刀要匹配，这是安装好后补的图

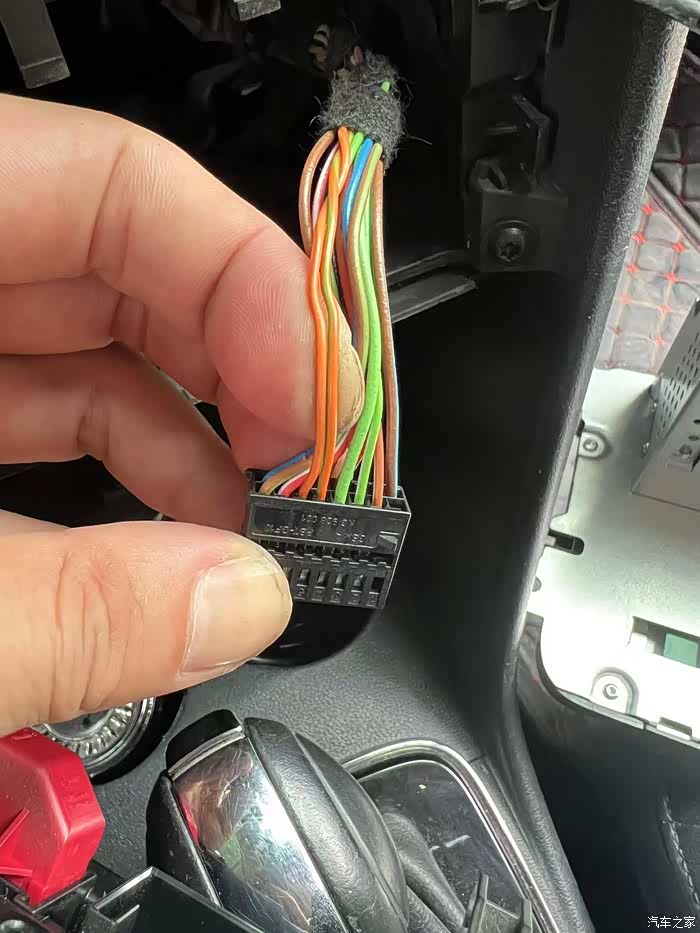

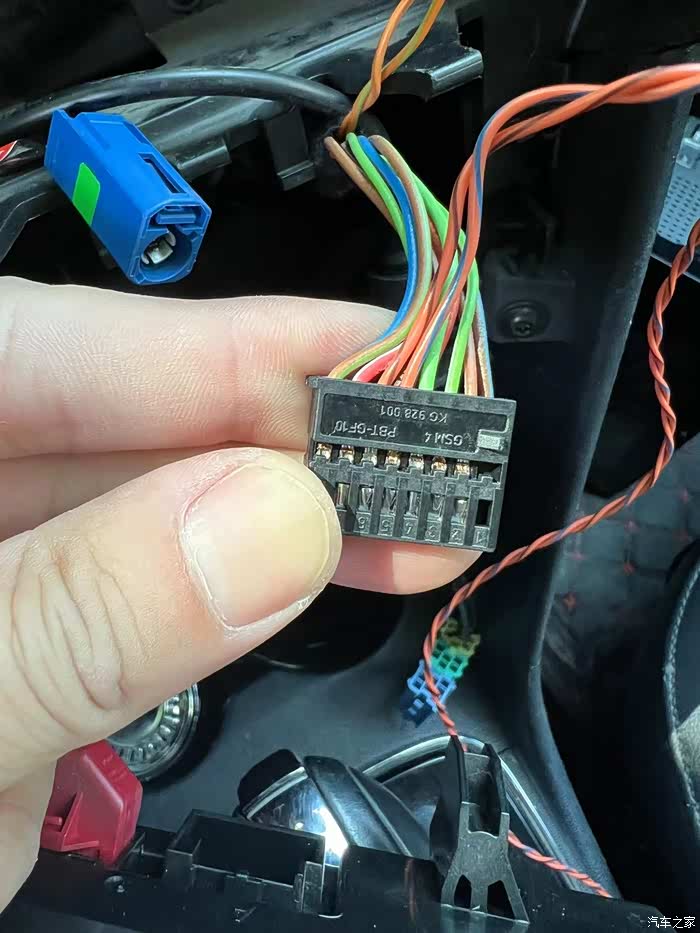

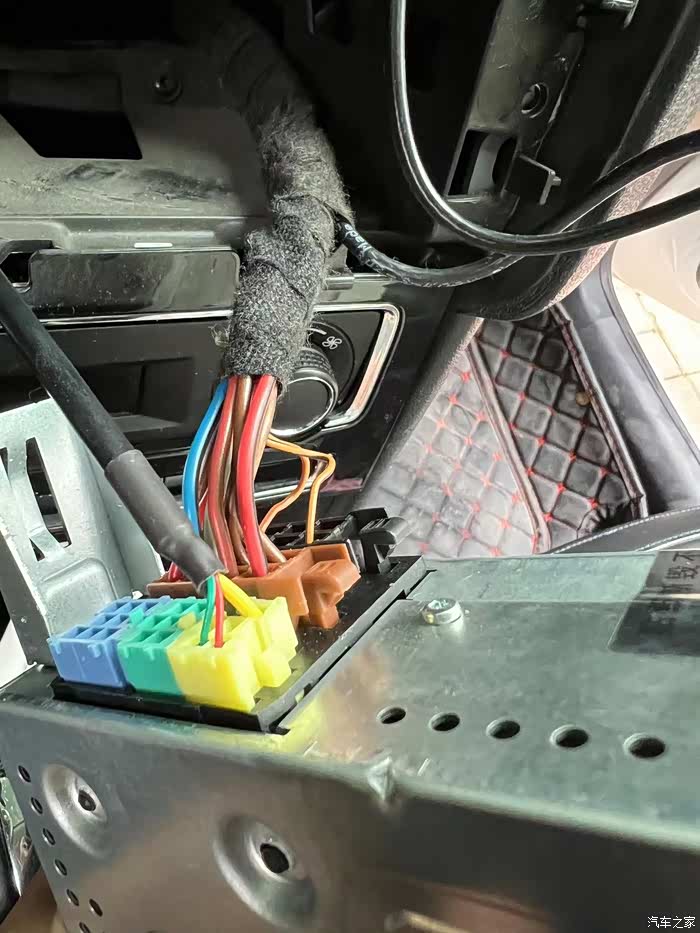

这是安装天宝１１０的接插件，直接对插，这里提醒一定要用取针器把原ＣＡＮ取下来，买一个ＣＡＮ分线器不用破线跳线到２０、２１

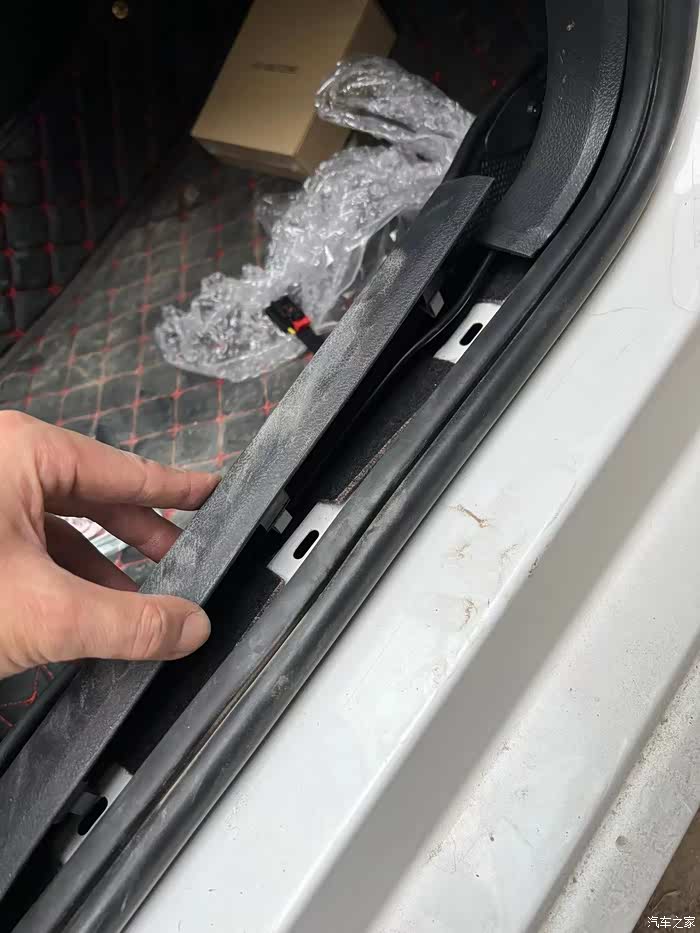

后视摄像头走线是从右边门框下走到后面的，这是右边前门，塑料内饰件用工具就能分开

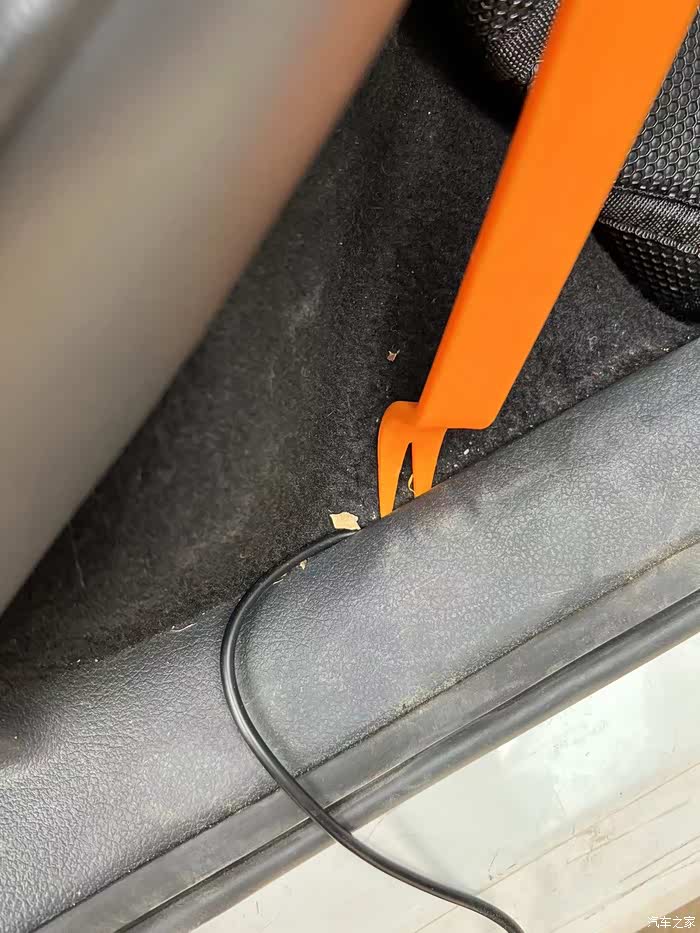

后门的走线就用工具从下面塞进去

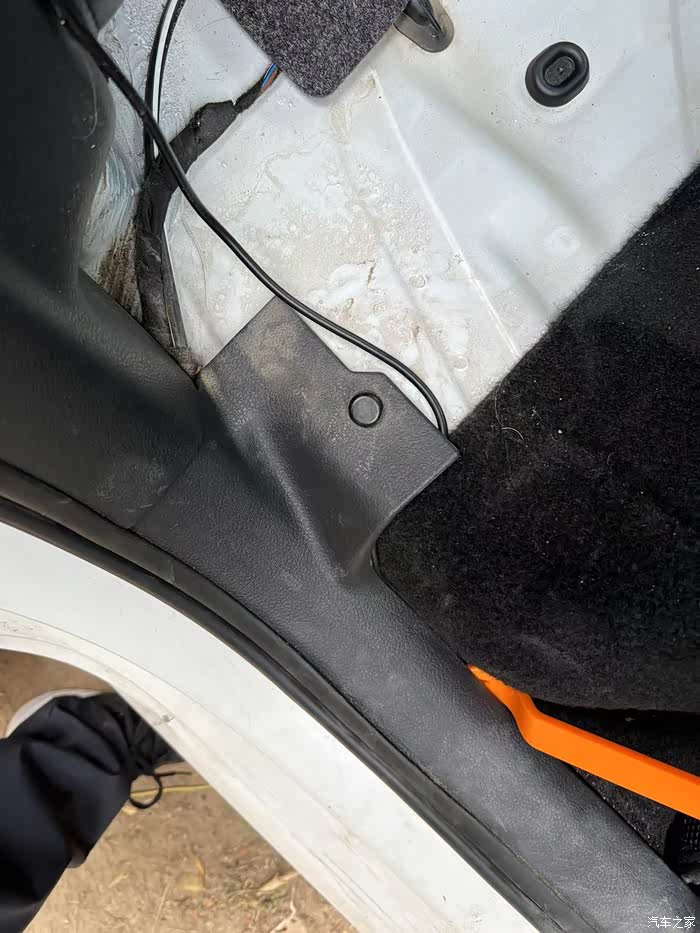

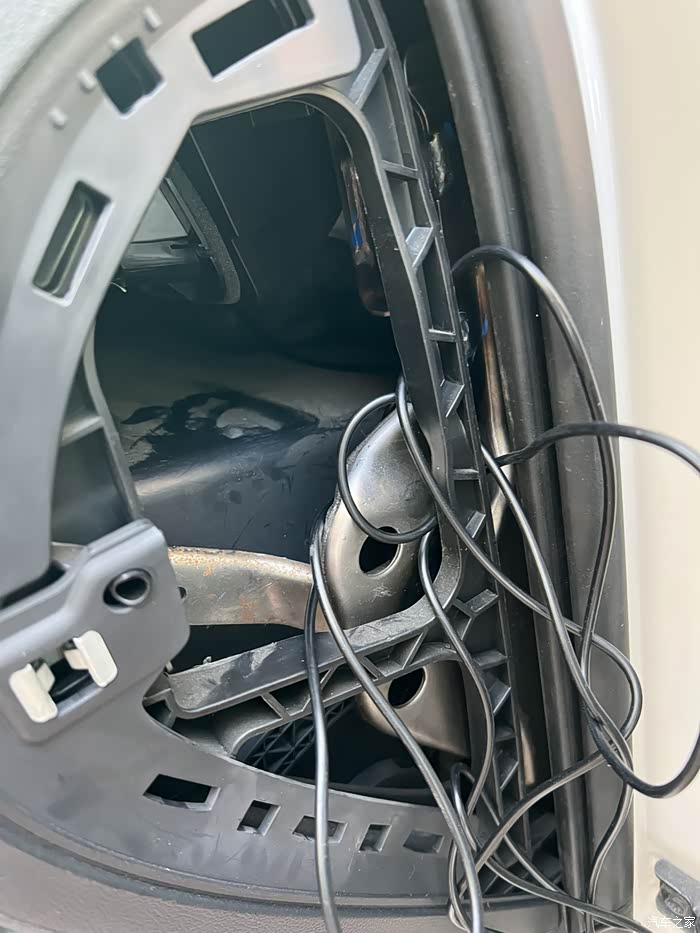

把后面坐垫抬起，把黑色的那个钉子拿出来，把线塞进去，多余的线就放到后面的空间里
倒车灯取电，这里要说一下，有些车友买的摄像头是莲花头的，后面从倒车灯取电，前门的莲花头就不要接ＡＣＣ了，一边接电就可以了，ＡＣＣ是常电，虽然导航不显示后视摄像头，但是摄像头是一直在工作的，为了延长摄像头使用寿命建议倒车灯取电，前面不要接ＡＣＣ

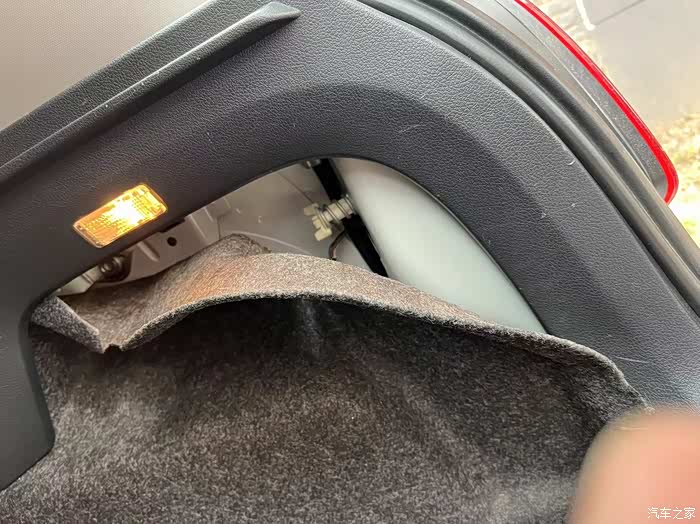

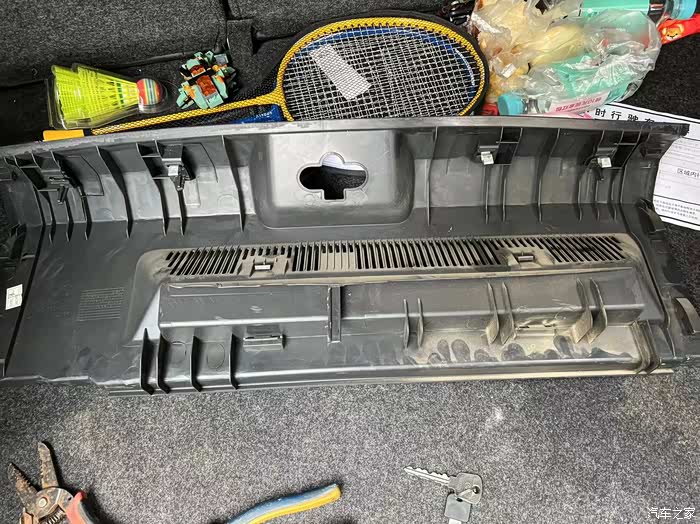

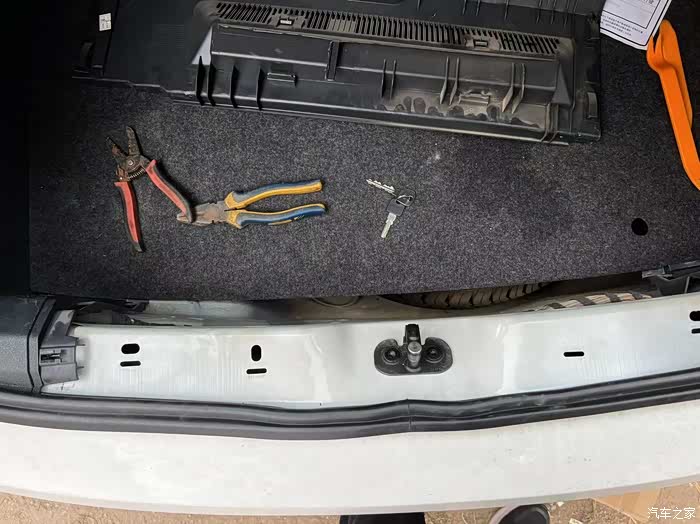

摄像头，后备箱内饰件拿下来了，直接抬，基本不会弄坏，放个照片大家熟悉一下卡扣的位置

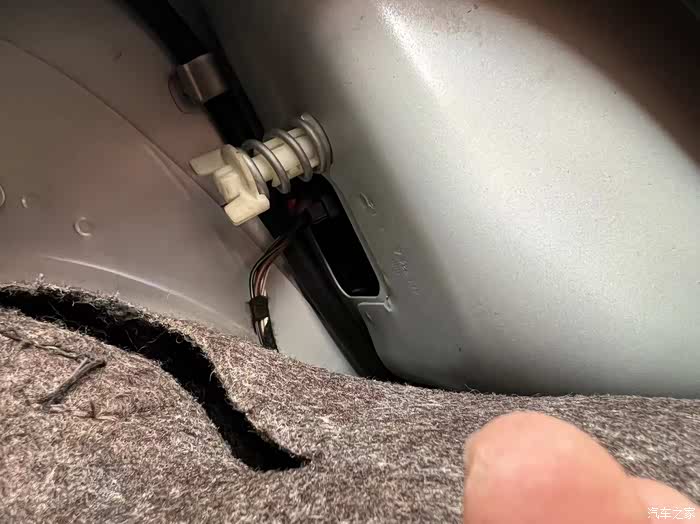

卡扣位置

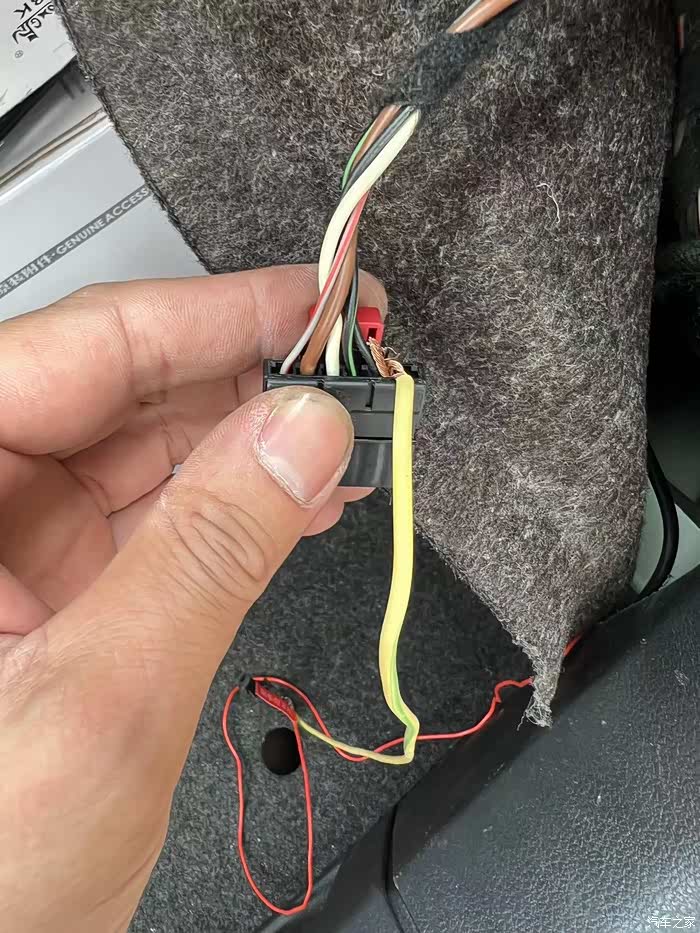

这边是倒车灯取电的照片，为了不先破线我先试试车友说的是不是黑线所以加了一根线试试，没有万用表，以防万一用破线卡子弄坏线，那个黑色的线就是倒车灯正极

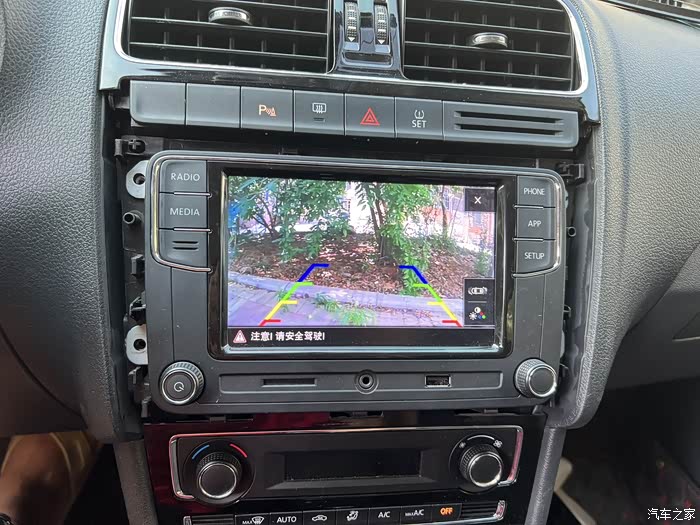

天宝110后视摄像头效果，就是行驶中会自动开启，应该是没接高速CAN

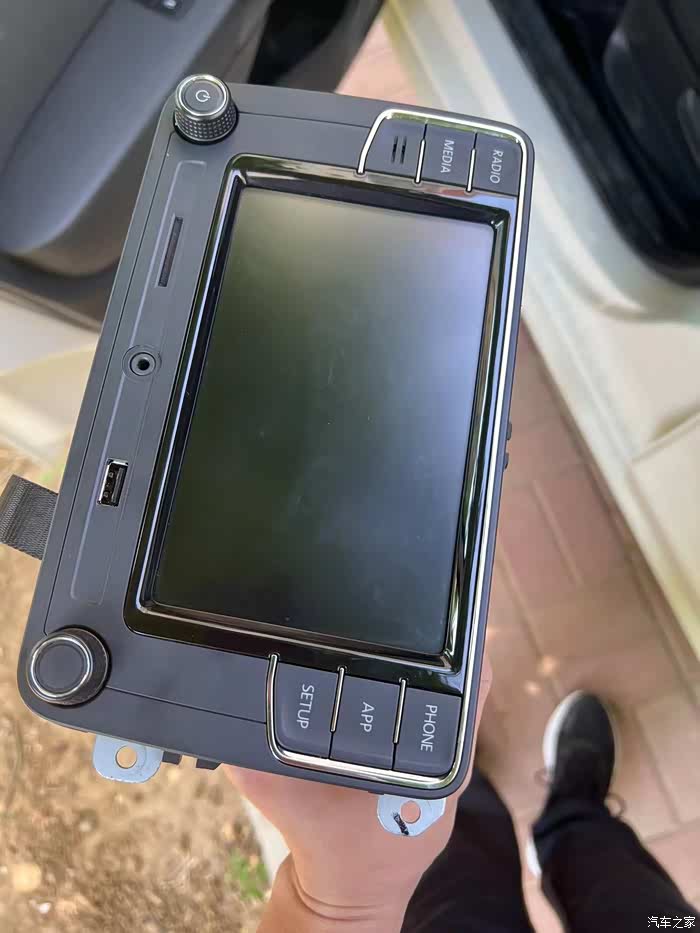

由于没有取针器跳线天宝１１０的ＣＡＮ，所以我把天宝１１０的机器拿出来安装一下，这个ＣＡＮ可以随意搞，不是原车线，想破就破，哈哈

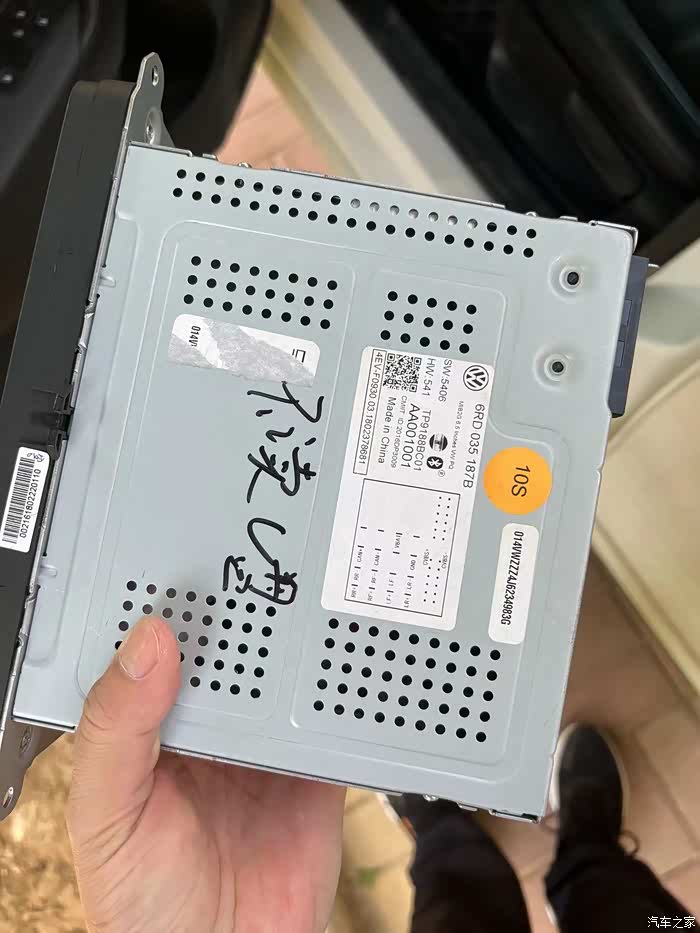

售后机器不读Ｕ盘，原因是ＵＳＢ针脚坏了，同事给更换了一个ＵＳＢ接口
本来也打算从ＢＣＭ引线ＣＡＮ的，空间调小不好弄，就从自动空调接了
自动空调下面储物盒上方有两个螺丝弄下来，就把自动空调拿出来了，右边的小插头上有个红色的片拔出来就可以拔下插头了，把外壳分开，５号孔橙蓝色线是ＣＡＮ＋，橙棕色线是ＣＡＮ－用分线器不要搞错了，搞错也没关系对车和设备没影响，直接跳线过来就可以了
面板背光灯接了ＣＡＮ没问题，方控也能使用

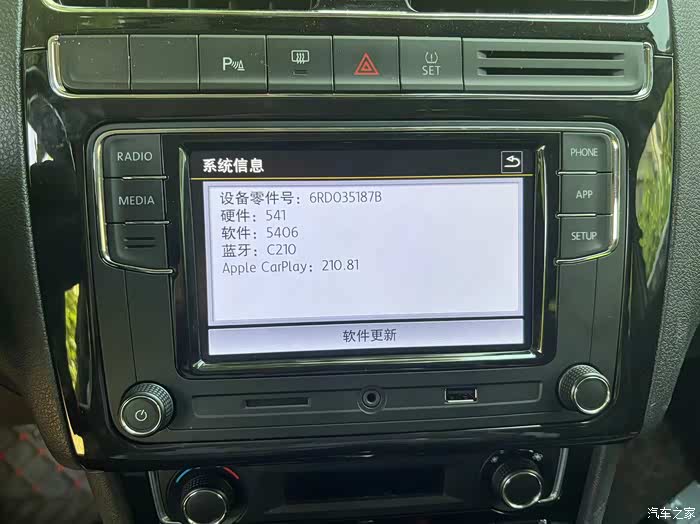

版本号

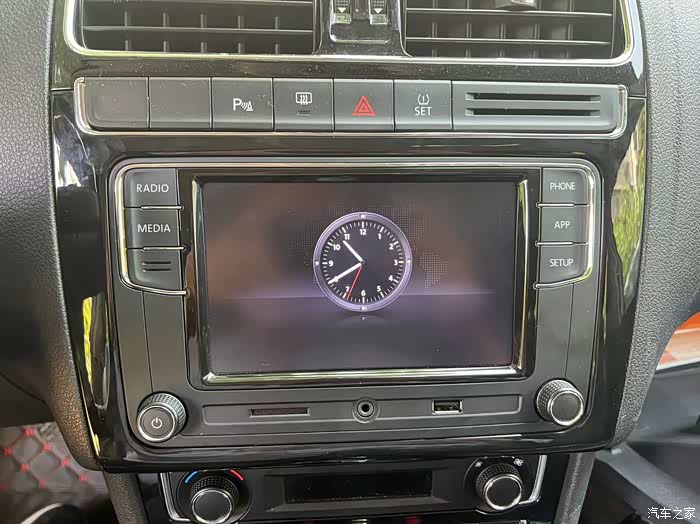

关机时钟界面

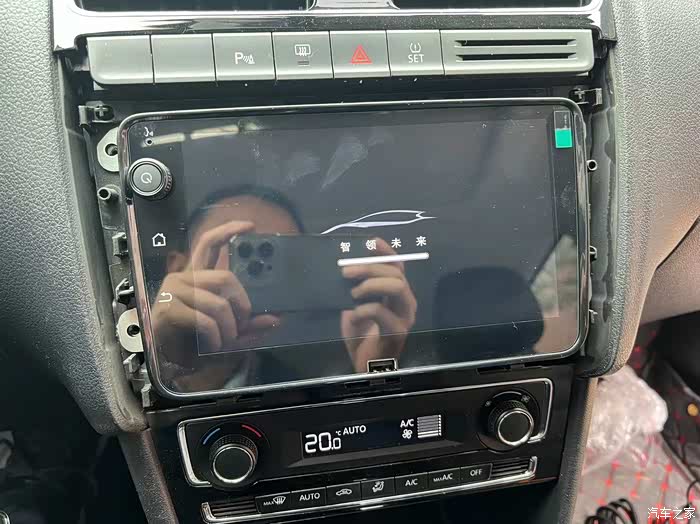

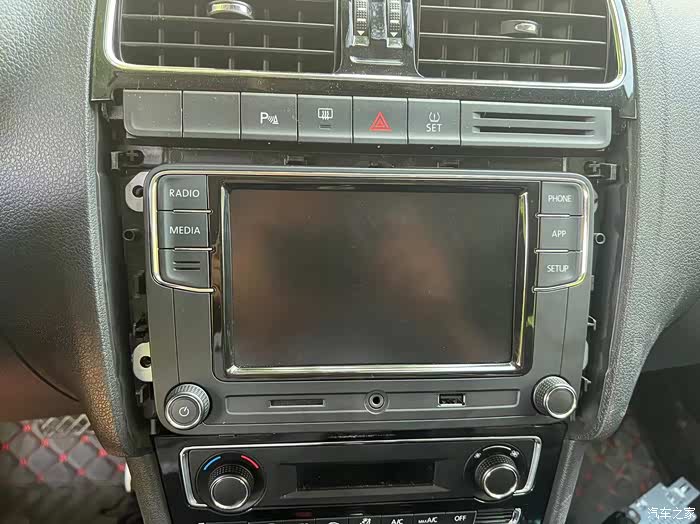

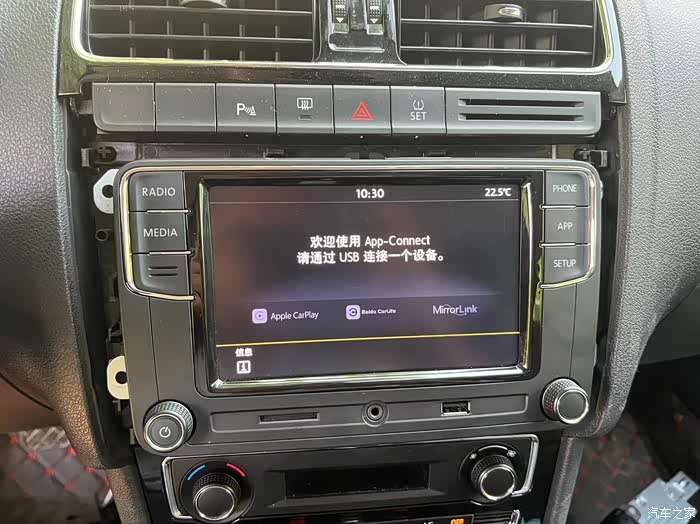

这是天宝１１０的开机界面，界面触控舒适

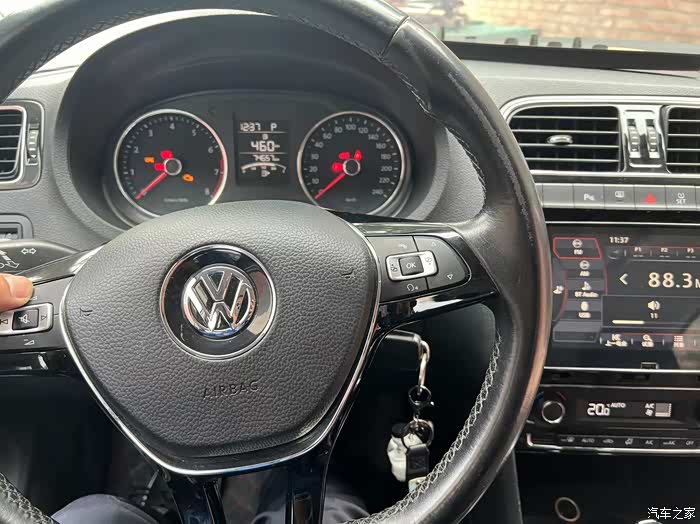

天宝１１０支持方控
这是一张倒车取电的照片，买了一个免破线的线，不能用，不是ＰＯＬＯ的，ＰＯＬＯ的插头宽

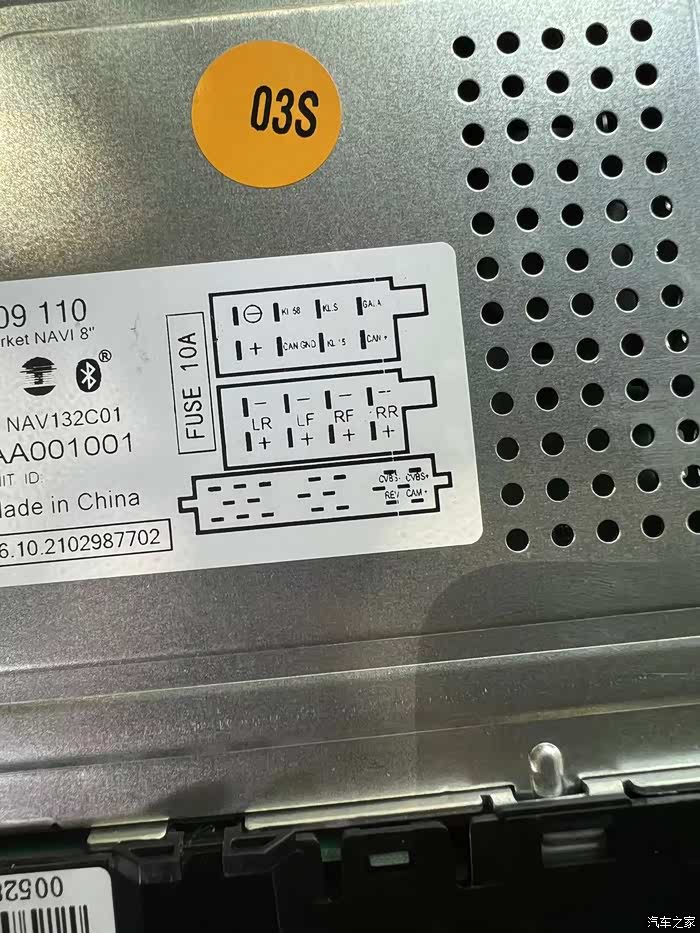

天宝１１０的后视定义名称，天宝１１０四孔摄像头有ＲＥＶ倒车触发线，天宝１８７Ｂ不需要倒车触发线，１８７Ｂ的倒车触发信号是由ＣＡＮ线信号告诉车机，然后切换后视。所以１８７Ｂ只需要接两根线到车机也就是ＣＶＢＳ＋和ＣＶＢＳ－，倒车灯取电，车机位置不用取电。
【以下为更新内容】

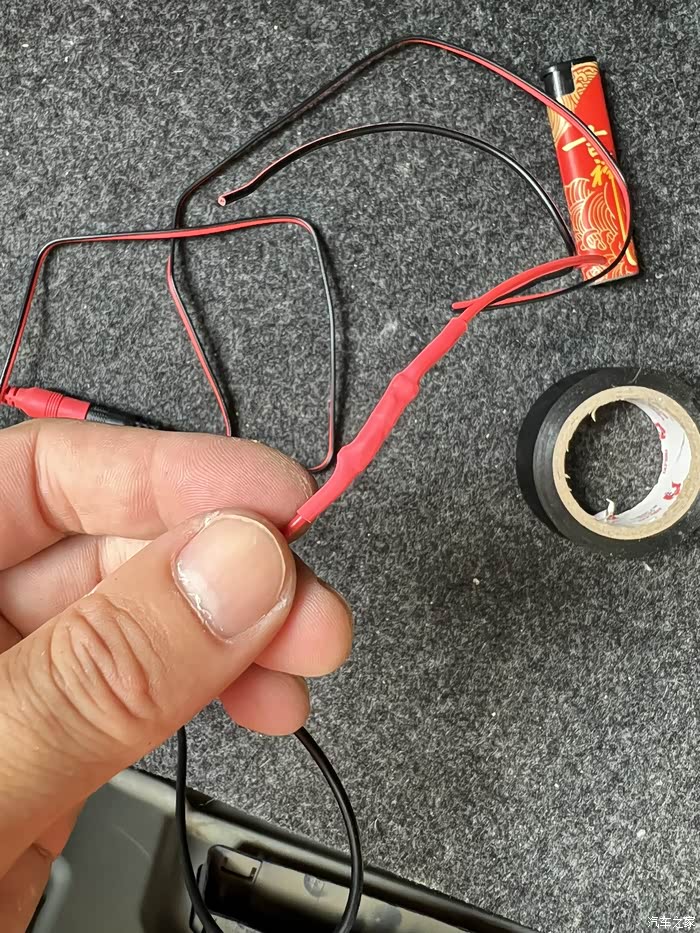

天宝110直接对插的摄像头不能用在天宝187B上，改线不成功，最后还是买了187B专用摄像头，在ACC取电，所有取电街头都是用了压线铜片，外面使用热缩套管。
这是走线，不描述了，上面有天宝110的走线

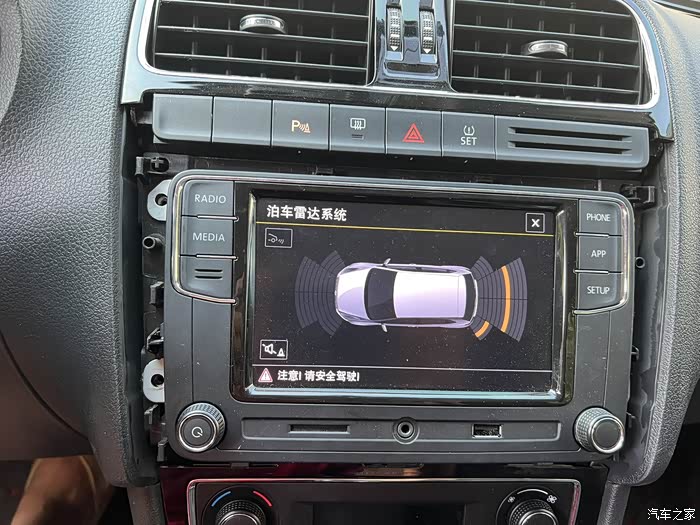

试车机，为了开通倒车影像，和OPS，又买了5053线花了85块钱

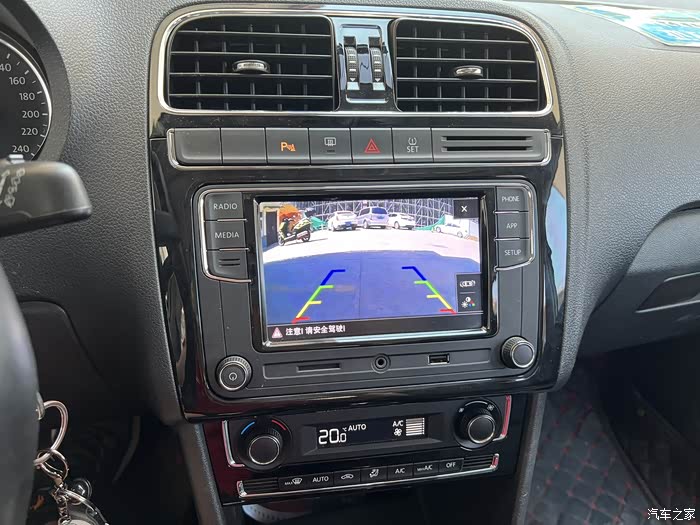

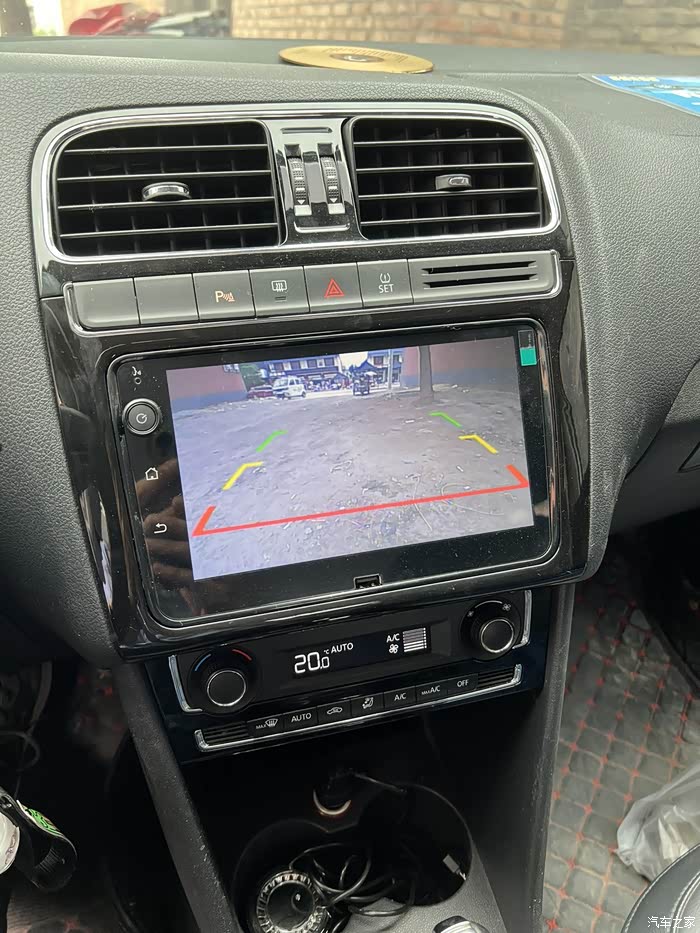

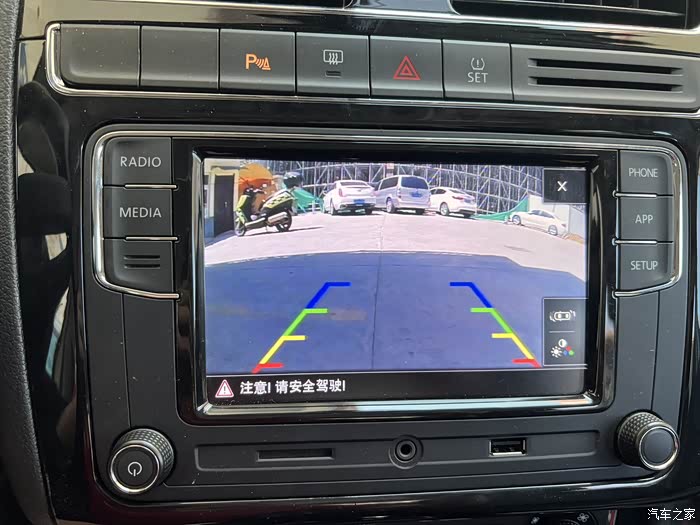

开通倒车影像后，没问题
完美收官
完美收官
