改造RCD510详细作业，音质提升大飞跃

德尔福的机头，一会就要变成中文版的博世了，而且功能更多。

加强版带倒车影像的，只用来听听CD和收音机真是有点浪费了，不过再去收个普通版来改似乎也不够本。

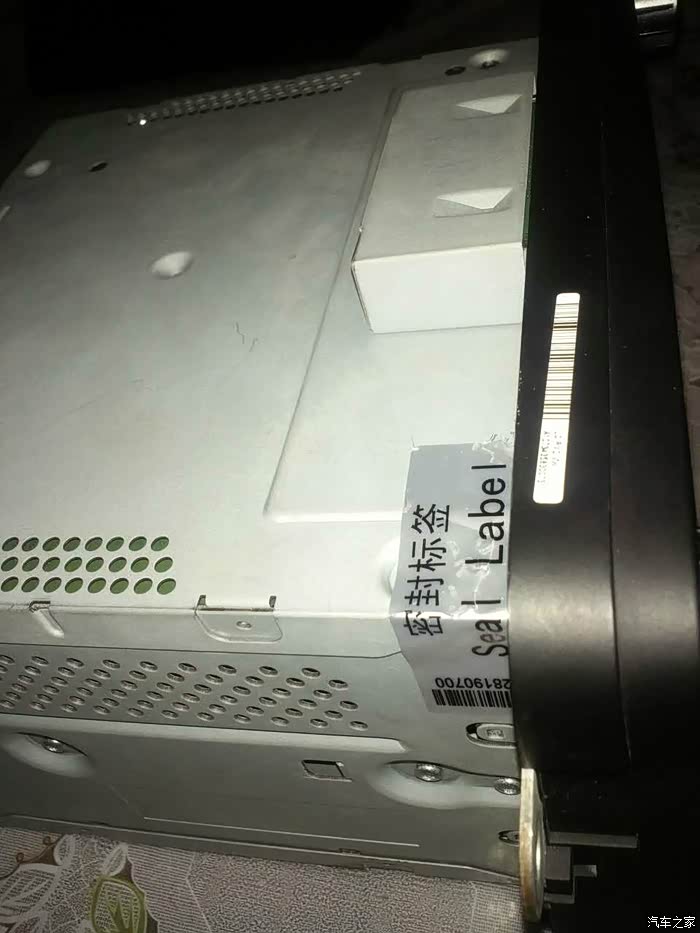

封条被去掉，往后就是开过封的机器了。

先看看材料，TDA7564B，博世RCD510的功放IC，相信不少人改过，效果比国产好的不是一点。

前级运放板子，昆明的方案，这家的板子用过不少，这次的是我用过的最好的一版，运放是2604和2134的组合，等有钱了，弄几个muse02玩玩。焊之前忘记拍了，这个是焊接好之后的板子的样子。

因为拍的照片少，这里详细解说一下，遍插排线的这个板子，是插到大主板上面的，底下是一块铁皮，这个铁皮四周都有铁片来挡住排线板子，把挡片朝外掰开，就能拿下板子，这个铁皮的固定脚在主板的背面，也是类似的铁片挡片，同样掰直，然后有两个焊点，把焊锡除掉可以整块拿下来，这样有利于操作。

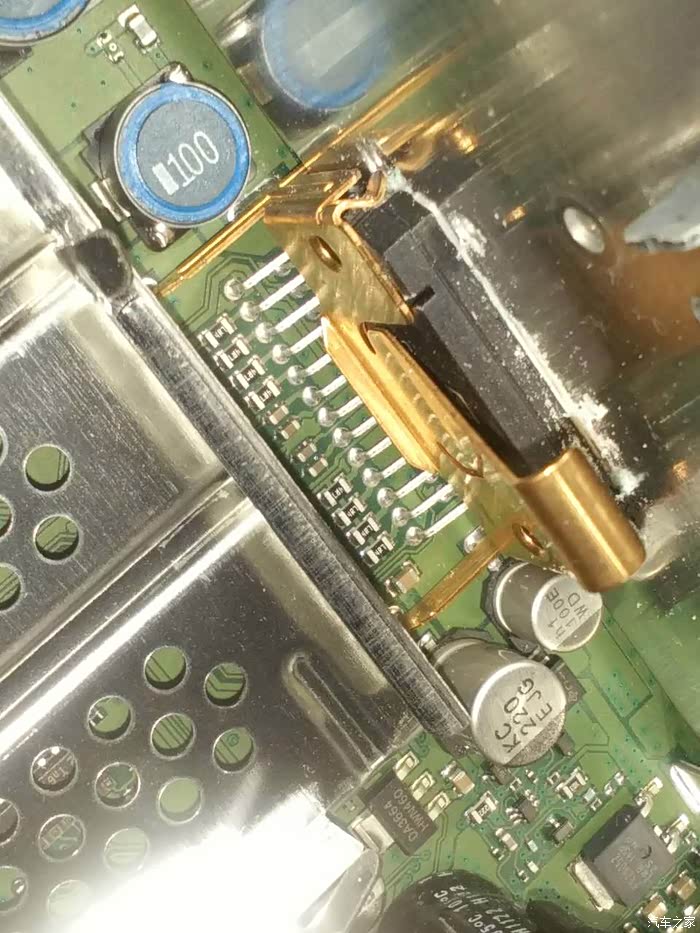

这个是原来的功放IC，固定IC的铜片上面有槽卡住了功放，所以机壳的四周只能向上拔一下才能和功放IC分开，上面的散热胶用美工刀割开即可。完成这一步，就完整的拿出主板来了。

下一步就是把原来的功放拿下来，用吸锡枪吧，推荐大家用吸焊一体的，加热和吸锡一气完成，很方便。如果没有，用吸锡线也可以，吸锡线可以用音频线里面的屏蔽层，吸锡效果相当不错。注意功放IC前面中间的四个小电容，一会前级板的输入要从这里焊接。对应着功放11、12、14、15号脚，分别是四个声道，具体哪个声道自己百度，操作时不必弄清，从哪个脚进运放，就从哪个脚再焊回功放IC。

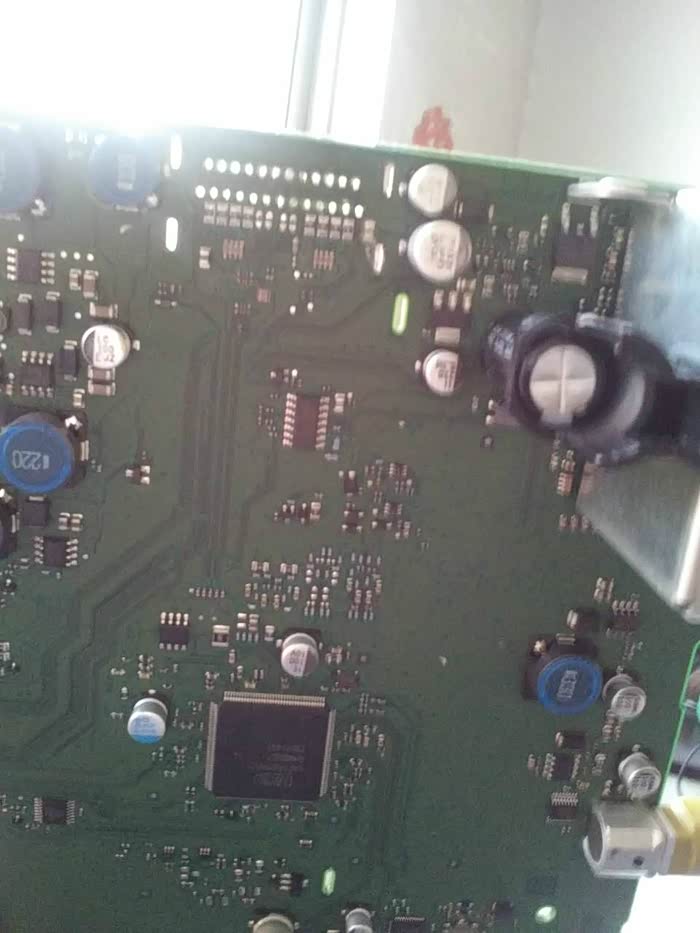

这个是拆掉功放后的样子，清完用酒精除掉残留的松香，基本还算清洁吧，下一步就是要把功放和前级板焊上去。

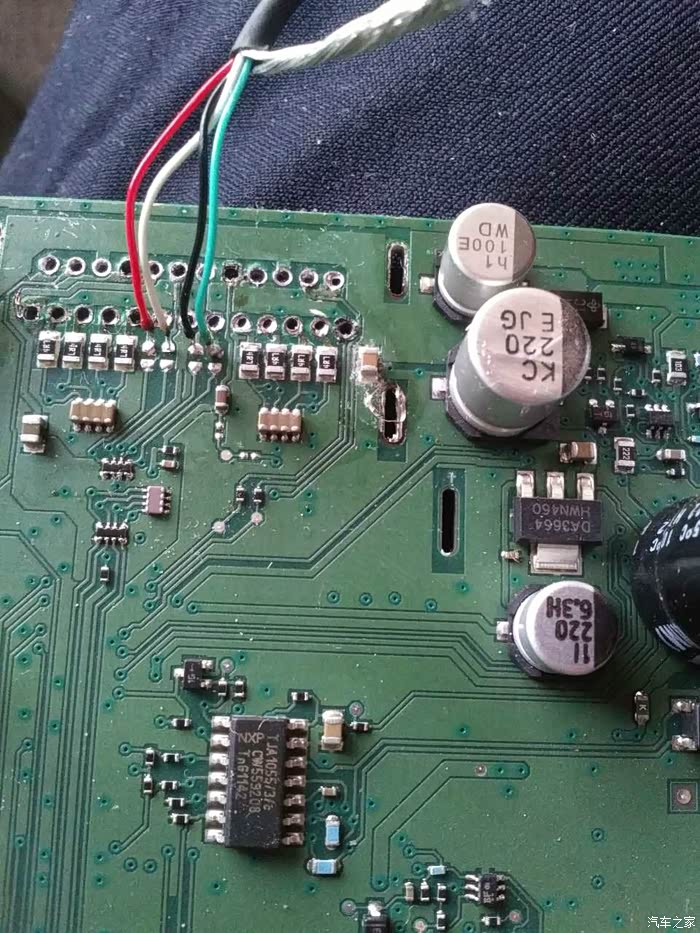

这个是把四个声道的信号引出来，提供给运放板子，原来的四个耦合电容已经被干掉了，这四个电容很容易拆，用尖头烙铁一加热，一推就掉。这里漏了一张重要的图没拍下来，就是功放的焊接，这个其实更简单，和原来的功放IC长得一个样子，插进去焊上就OK，所不同的是需要这运放板输出端也有四个同样的输出线，要对应接到功放IC的11、12、14、15上面，运放板的输出地线接到功放IC的13号脚上，STBY线接到功放IC的4号脚上。功放脚的编号是功放IC有字一面对着眼睛，从左到右数是1-25号。13针的一排是单数，12针的一排是双数。VCC+这个是供电用的，需要接到大电容的正板上面。

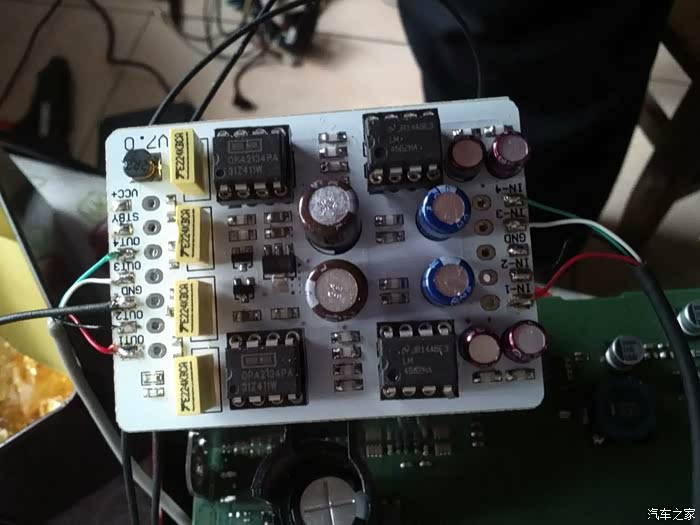

这个是焊完之后的前级板，输入部分接的是刚才四个耦合电容的前端，输出端就是上图说的功放IC的对应脚。

现在需要给运放板子找个位置固定，在排线板的一侧是个不错的位置，看到图上的两个半圆形的东西了吗？是个可乐瓶盖子，我把它挖空，然后切成两片，用热融胶固定在了上面。还是比较结实的，因为是家用，所以不会有大的震动，肯定也掉不下来，车用的话推荐要用扎带绑一下。

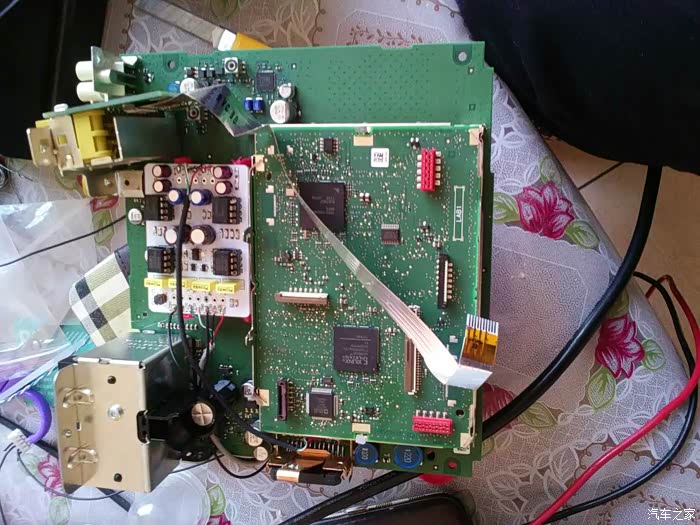

这是固定好之后的样子，位置还是非常合适的，注意一定别挡住倒车影像的安装这个位置有余地，但也不是非常的大。

开始复原工作，挨个板子再往回装吧，建议先测试一下好坏，中间犯了个低级错误，一开始不响，以为哪儿焊错了，后来才发现是音响的喇叭线掉下来了。
现在可以享受美妙的音乐了。

这个是今天的主要工具，整个过程就全靠他了。
