再次折腾RCD510--加装第三方蓝牙模块

      之前偶然的机会得到一台崭新的RCD510+，是一哥们买迈腾车拆车全新件，立即联系了达人-晓敏哥，淘来了绿色LED，自己动手改了斯柯达绿按键背景灯光，因是加强版，暂没办法改斯柯达显示界面。几个月来用着感觉良好。此为前话，不再赘述。

      话说前段时间看到晓敏哥又折腾出一个新玩意--适合rcd510的mini蓝牙模块，一时间手又痒起，向晓敏哥弄了一个，趁着国庆节假期值班的时间，带上家伙事到办公室开搞。

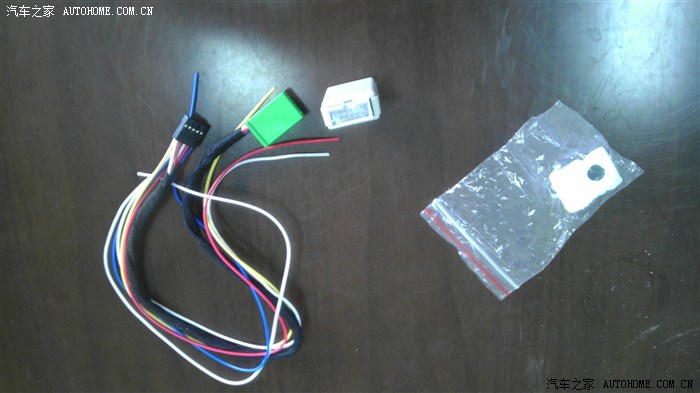

      先看看晓敏哥发来的宝贝全貌：

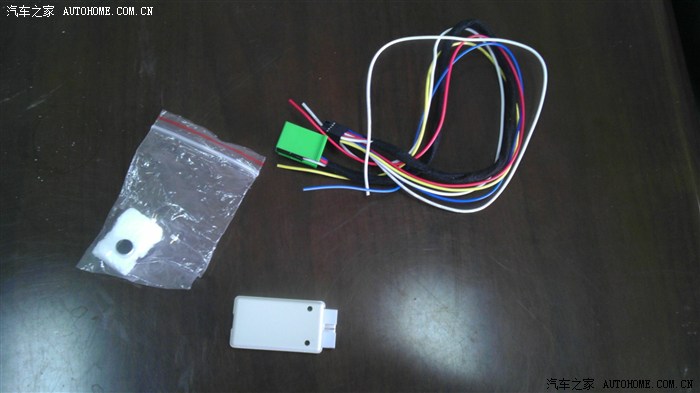

     图中这个分别为乳白色的蓝牙模块、线束，塑料袋内是晓敏哥送的三种不同大小的话筒。换个姿势瞧一下，蓝牙模块顶端是一个10针的插口：

    看看俺的工具，还够全乎的吧：

    线束中的5条线晓敏哥已做好插头，直接插rcd510菊花即可；另5条线分别为电源+、电源-、接断电话按键控制、话筒+、话筒-，需拆开RCD510接线。拆RCD510的步骤坛子里很多，不再多说。看下图接线方式：

红色为蓝牙模块电源+、白色为电源-，蓝色为按键接线，直接焊在电路板上。

     蓝牙模块用3M胶粘在如图所示位置，插上10针线束，把剩下的话筒+-2线用绒胶带缠好，和插菊花的线束一并从RCD510外壳上方的豁口处引出：

       回装好RCD510后是这个样子滴：

      为方便以后从车上拆装折腾RCD510，把两根话筒线做个插接头：

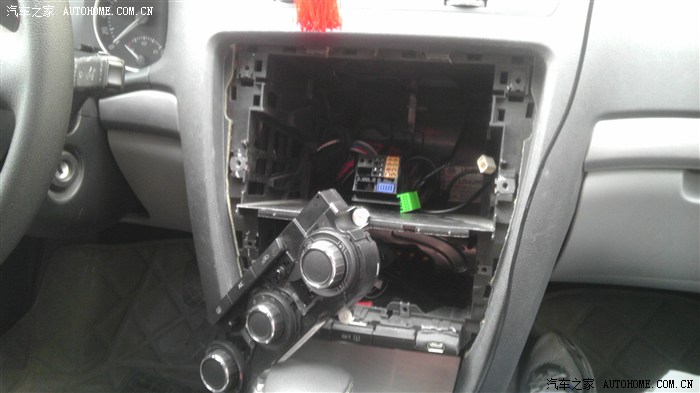

      原在车内照明灯话筒原装位已走好话筒线（以前折腾过其他的蓝牙模块，这次就不再折腾了。不然的话就用晓敏哥送的话筒替换掉RCD510面板光线传感器了，这样更隐蔽），做好话筒连线插头，装车：

      装车过程很简单：蓝牙模块线束插头替换原车带单独一根线的那个小插头（上图中那个小绿头），直接插入方形总线束槽内，与天线、USB线均插入RCD510菊花对应插槽内，完成。

       全程用手机照的相，装好后因要用手机实验效果没再照相，借用晓敏哥的图片示意下：

      感受：

      1、此第三方蓝牙体积mini、布线简单，改装方便。

      2、通话音质清晰洪亮。

      3、可以用RCD510MUTE键接听挂断电话，来电话RCD510车内喇叭自动静音并发出铃声，自动切换为蓝牙电话模式，短按MUTE接听，通话结束短按MUTE挂断。来电话响铃后长按MUTE拒接。同时不影响MUTE按键的原正常功能。

      4、支持手机音乐蓝牙无线通过RCD510播放，播放状态下，MUTE短按下一首，短长按上一首，按住不放停止播放。

      5、手机导航时播报语音时，RCD510自动切换出声。

      6、改装费用低廉、功能多，较730D性价比灰常的高。

     完毕。求斑主射精。
