花费10元DIY两厢A3副仪表电子钟

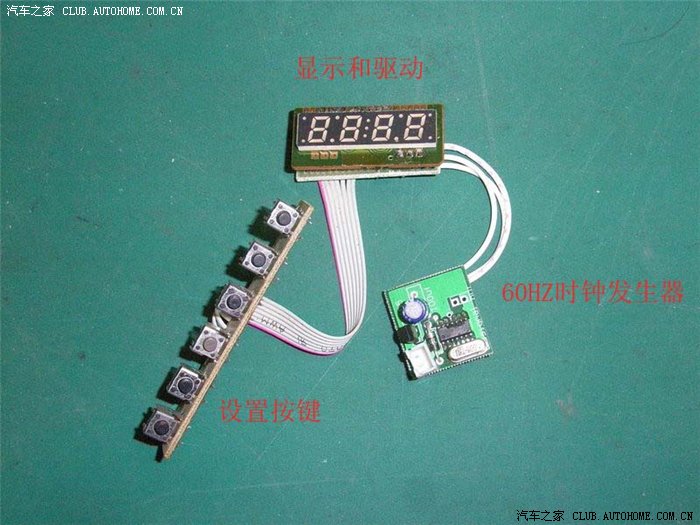

我的A3是两厢标准版，副仪表上除了连个雾灯指示无其他功能，一直想给A3加一个时钟，这样既可以显示油耗，也不影响收音机显示电台频率，由于空间较小，所以找到了一个尺寸较小的时钟成品，电路由TM3450驱动一双阴极数码显示屏，由于改芯片需要外部输入60HZ时钟信号，买来的成品已经带时钟电路，价格13元。

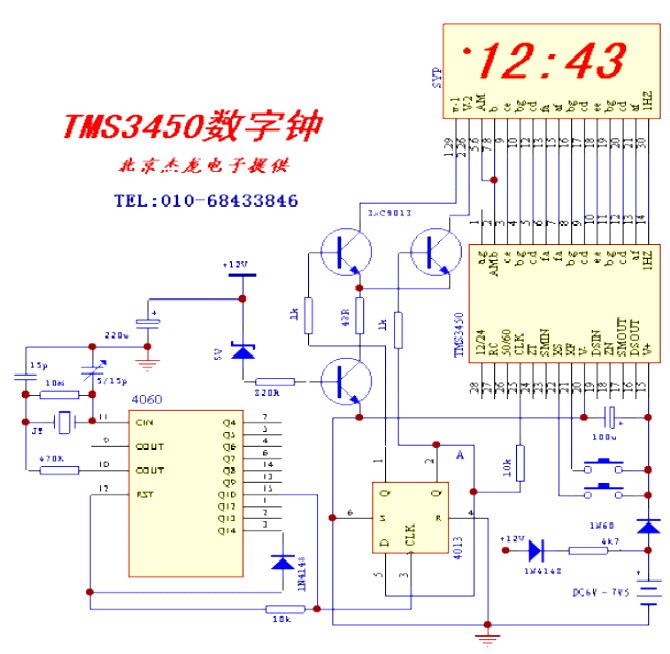

电路参考图如下：

由于该芯片较老没有休眠功能，需要如上图增加一三极管控制数码管的阴极，实测工作电流70mA左右，关闭显示后电流小于10mA；此外需要给电路提供一6~7V的电压，电压高了不能正常显示，由于电流较小用7808加两个二极管解决。

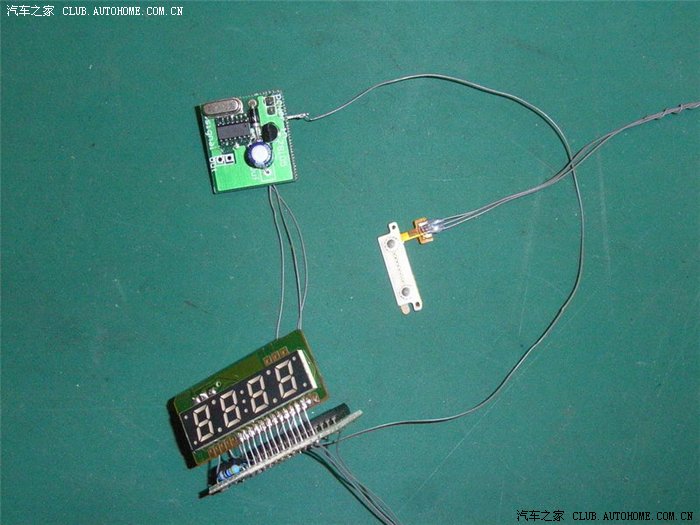

用FPC做设置键，可以直接贴在储物盒里。

时钟准备好后，即可开始改装，拆的过程很简单，这里就不再详述了。

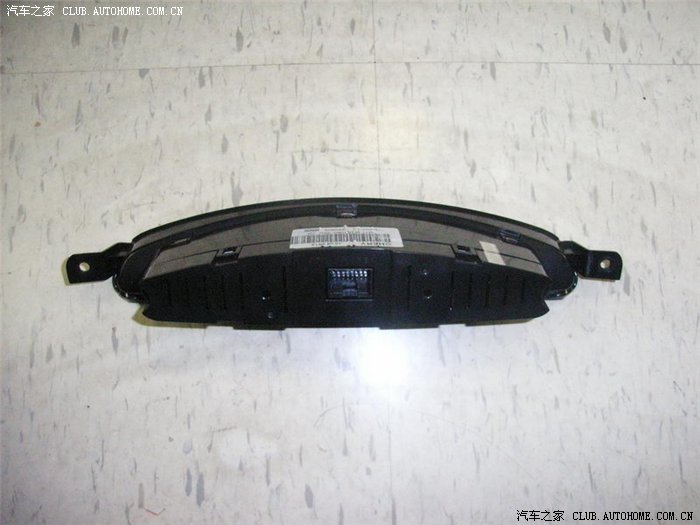

拆下的副仪表

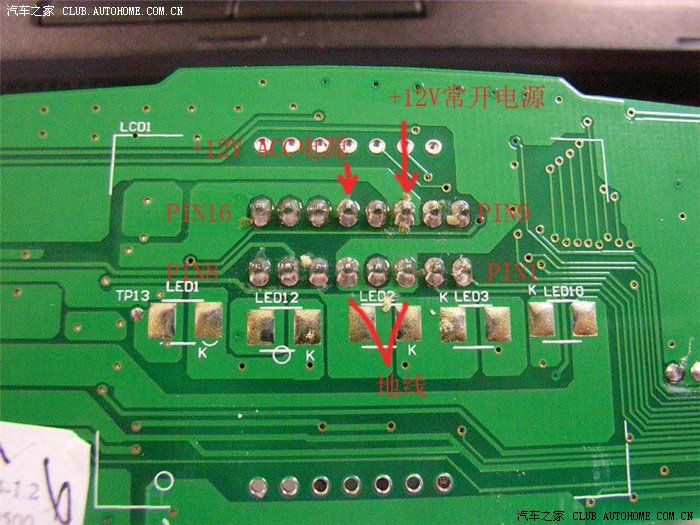

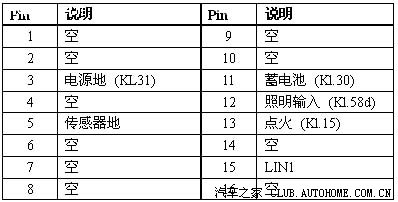

这里标出连接器的引脚定义，具体功能可以对照下表（这里感谢共享维修资料的兄弟）

下面开始动刀子，前壳开孔，奇瑞用了3mm的塑料实在是太厚，用割到和锉刀搞了半天。

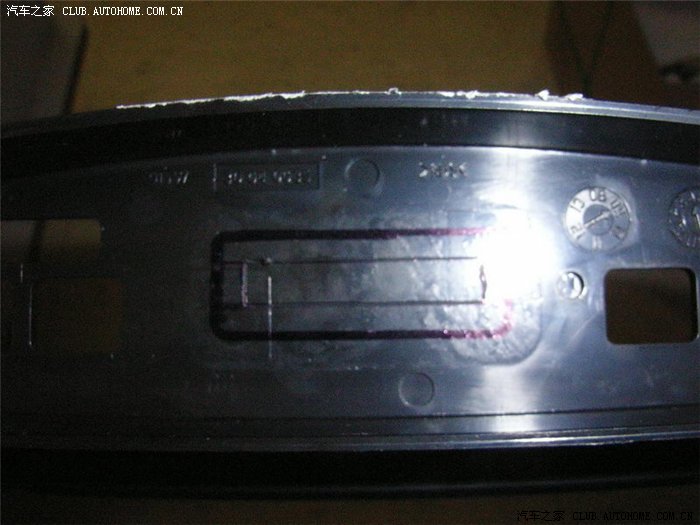

先定下位置

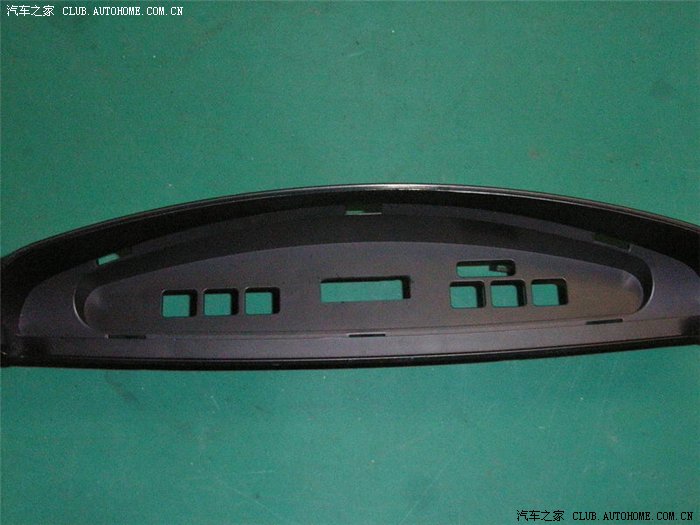

开好的孔样子
