丰田致享1.5E自魅版雾灯改装教程

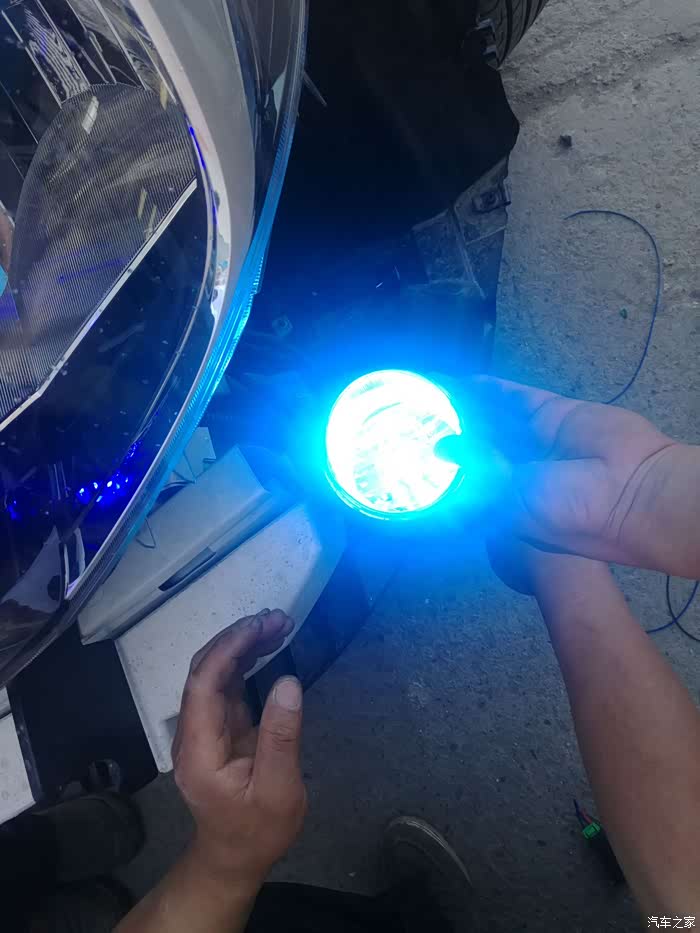

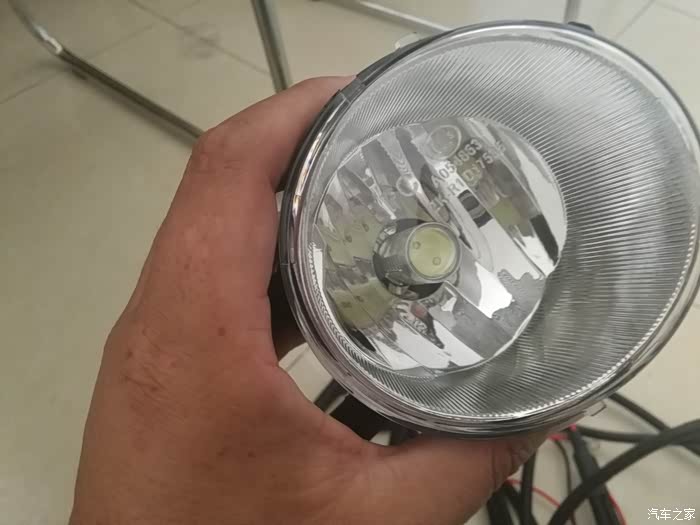

买车一个月了，总感觉雾灯框黑黑的，缺点啥。心血来潮，从淘宝网购一对雾灯，分享下安装经验。

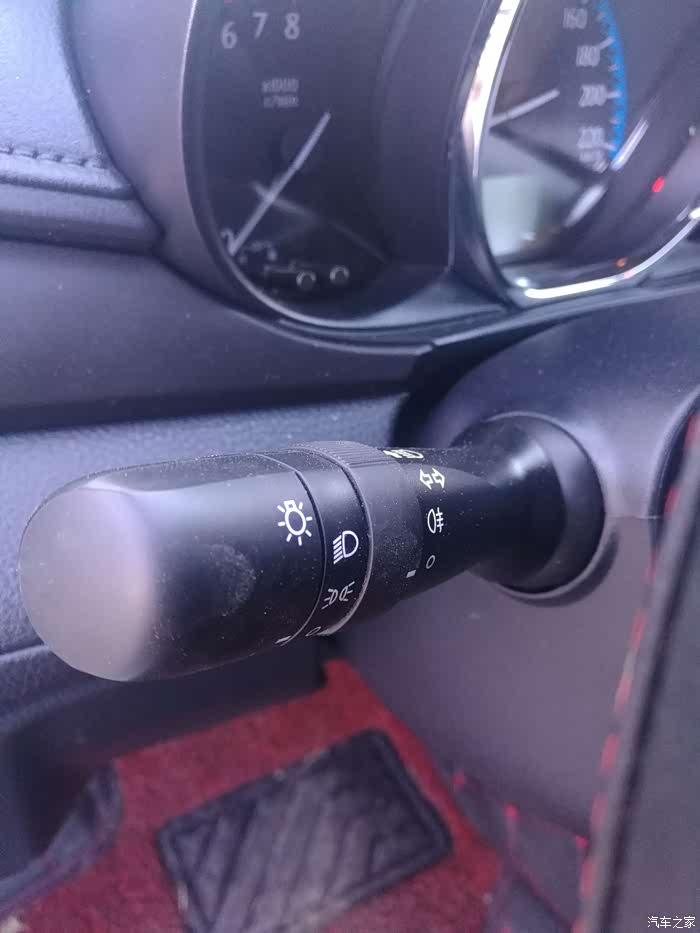

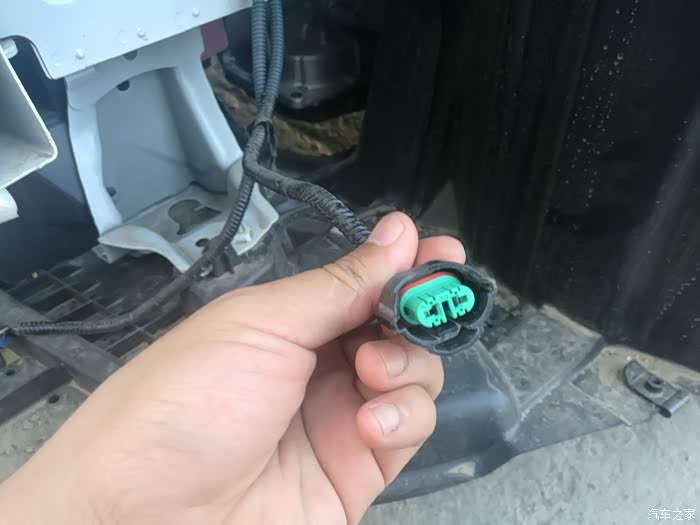

自魅版雾灯开关，只有一个后雾灯档位。不带前雾灯档位。原车雾灯底坐有线，我用试电笔量了，没有正极电源。想不改线，买个组合开关装上即可。估摸不便宜，否定这个方案。双档组合开关可能要三百左右。关键是没货，Pass掉

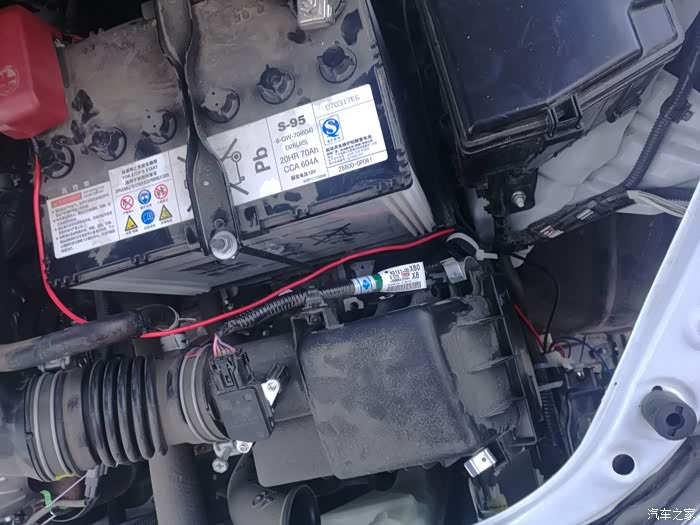

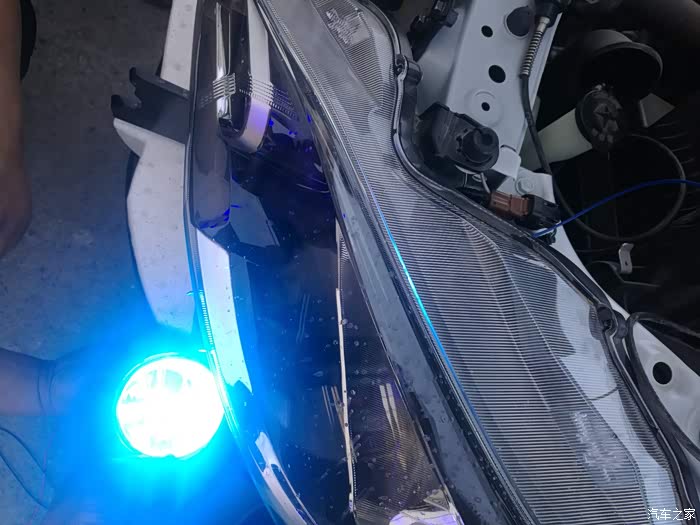

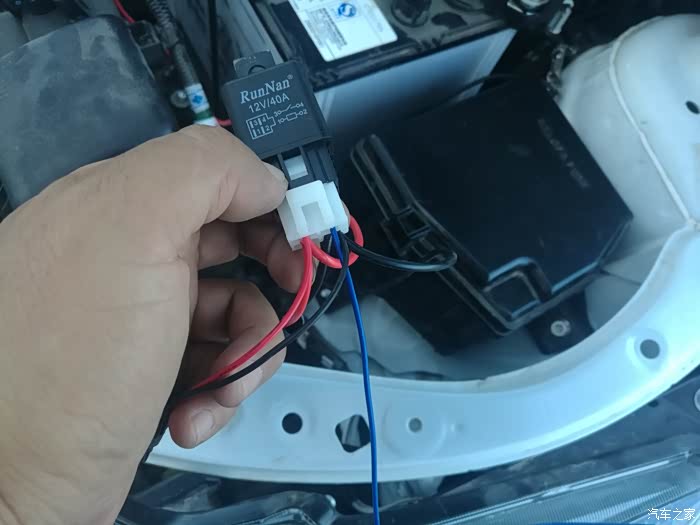

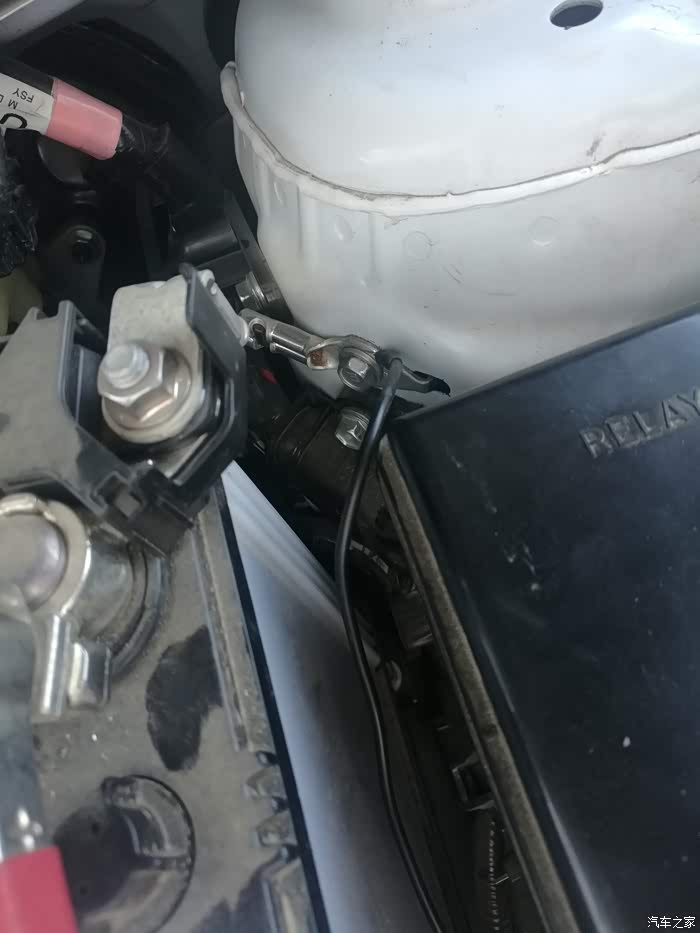

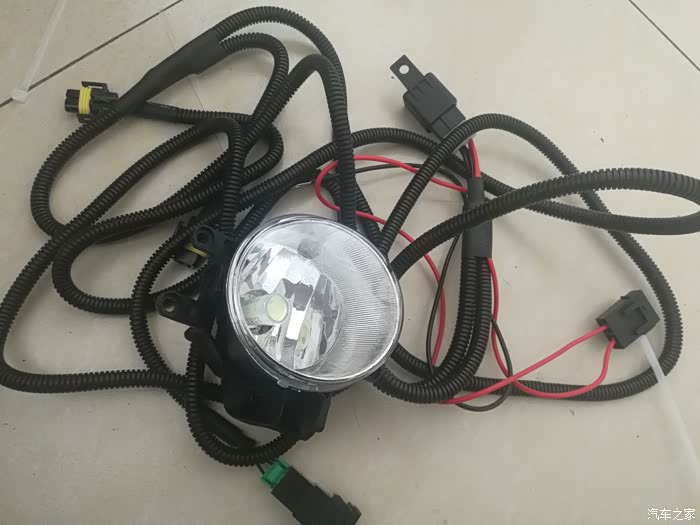

继电器原理，共四个插座。红粗为常火线(到电瓶)，黑粗为负极线(搭车身负级)。蓝色为信号线，接到小灯的正级。红色中线为雾灯电源线。工作原理，小灯开启，主继电器有信号，继电器吸合，开始工作，雾灯亮起。反之关闭。

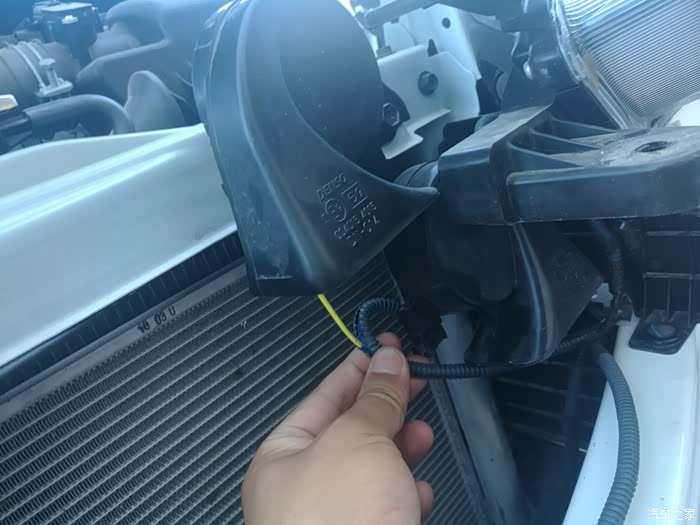

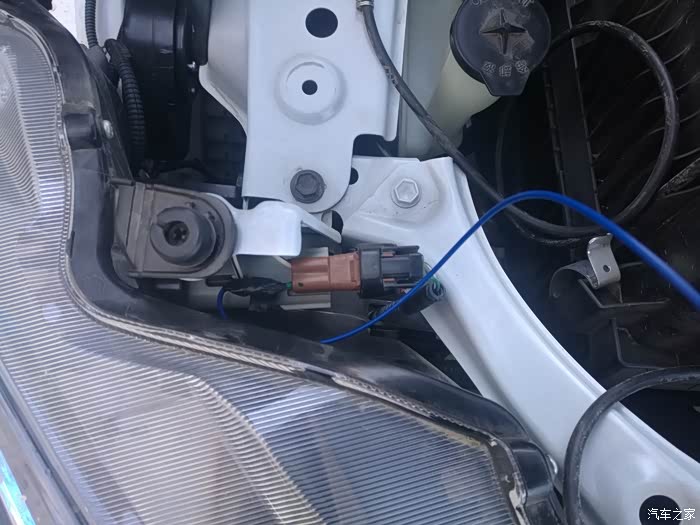

注意，蓝色线接小灯火线，小灯火线为绿色线。接完小灯线卡到原车线槽，防止连电。

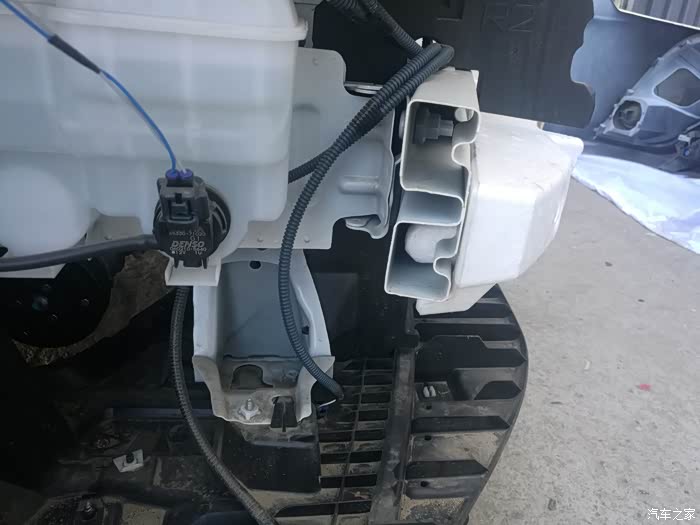

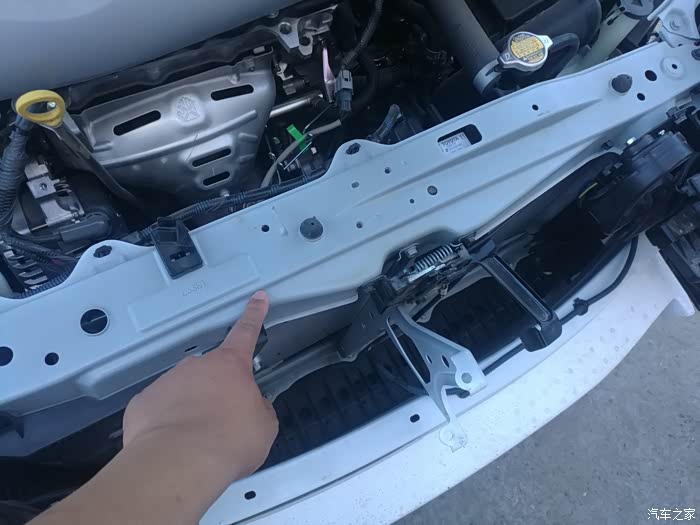

往车内走开关线，无论走主线还是叶子板，个人以为不安全。门子容易把线卡断。而走主线会影响车内密封性。
