逸动导航内存成功改外接TF卡作业，还在犹豫吗？动手吧。。

       逸动的导航，4GB的内存，每次升级导航只能去车子里面操作，拷贝时间太久，而且现在很多导航图资大小已经超过3.69G，逸动能用的只局限于阉割版、分区版。成功改成外接TF卡以后，只需要一个小小的读卡器，就可以插入电脑进行格式化、删除、拷贝等操作，十几分钟就可以搞定，想用什么图资就用什么，装DSA后还可以一机多图。

       16日成功把自己车子的导航内存改了之后，22日晚上又成功改了一辆，因为拍摄的相片都不齐全，所以就综合两次改造的图片，上一个比较详细的作业，与车友们分享。

       材料准备：

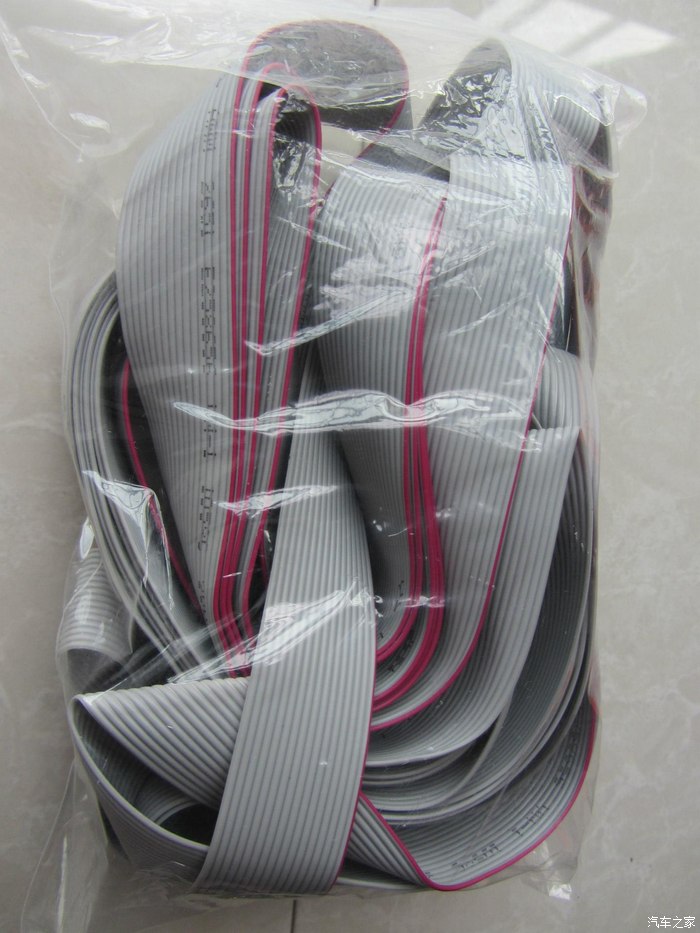

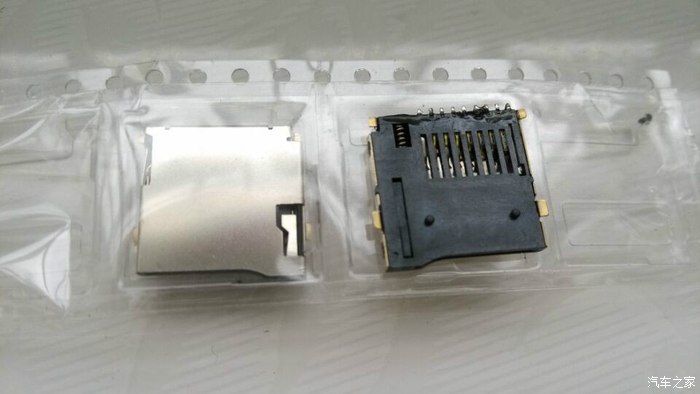

       淘的16P排线，5米7块多钱包邮，只用了一点点；还有TF卡槽，自弹式的，多买3、4个，以防焊坏。

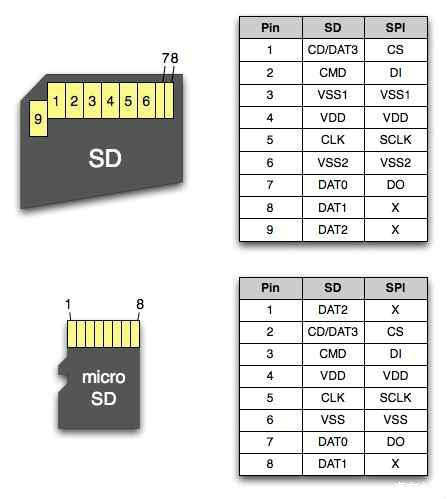

TF卡金手指排号图

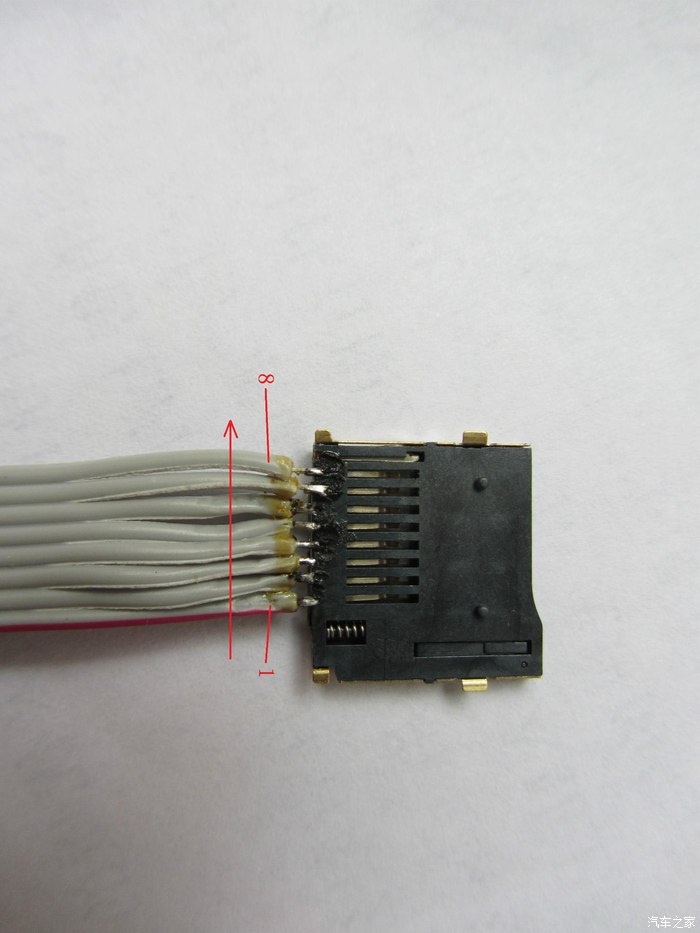

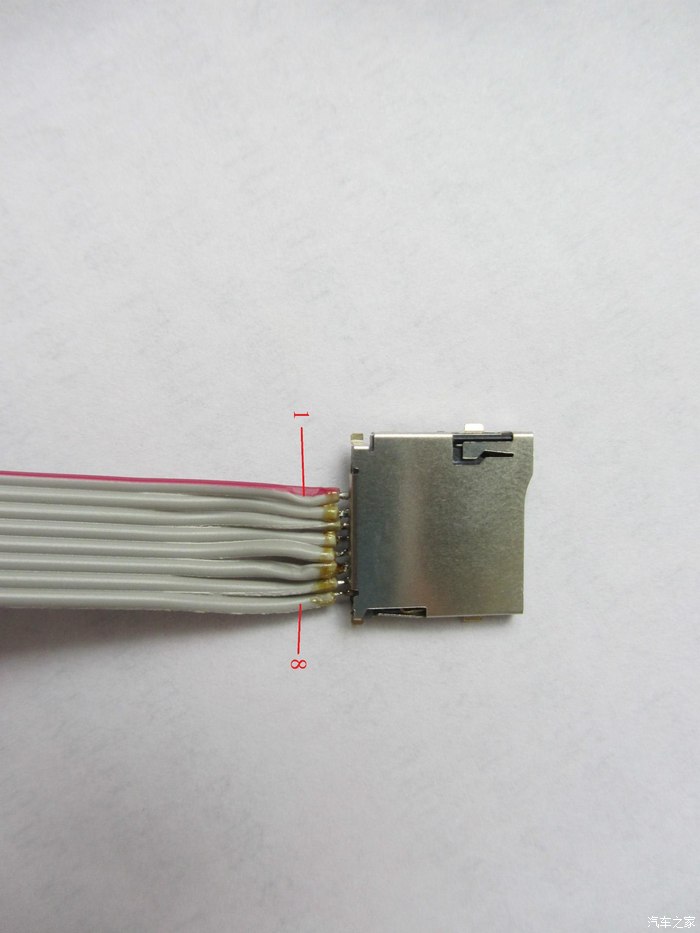

先把排线按顺序焊到卡槽上面，焊完注意检查焊点之间有没有短接现象，排线先留长一点，后面再剪。

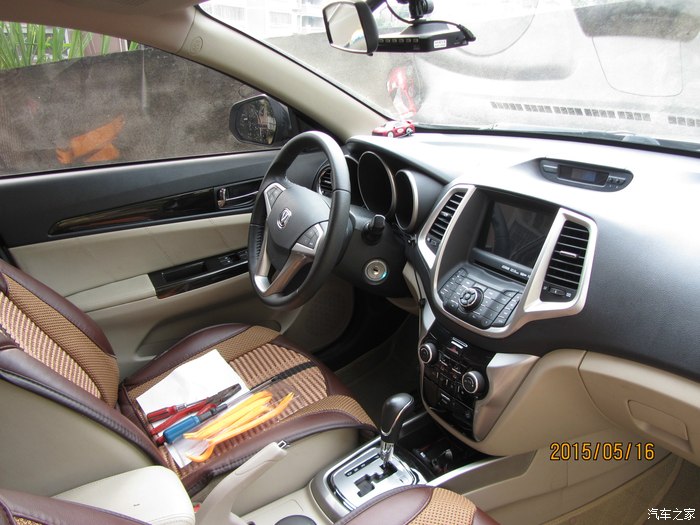

准备拆机，一把十字起子、以前买的翘面板用的工具。不知道如何撬的同学请参考此帖：

http://club.autohome.com.cn/bbs/thread-c-2429-22632084-1.html

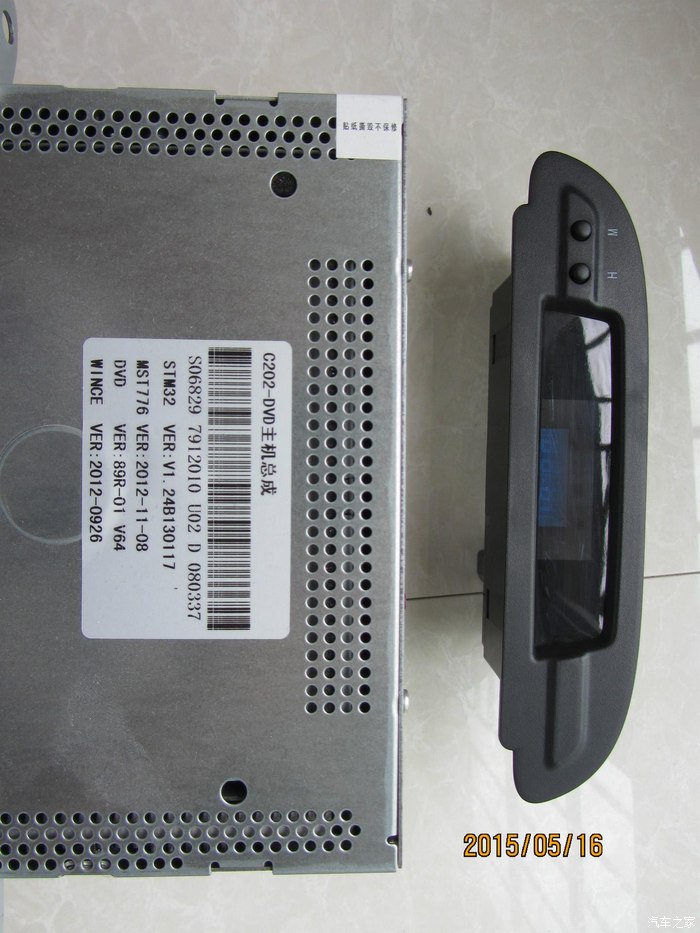

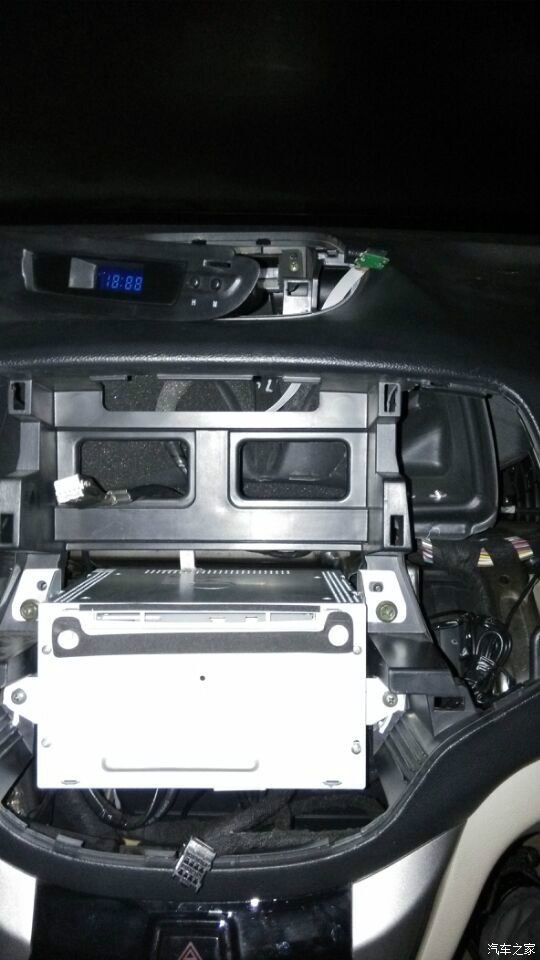

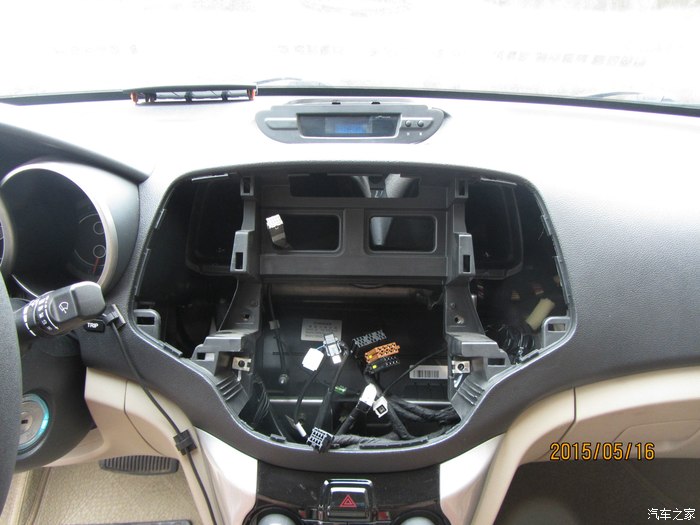

撬下导航面板和时钟小盖板，取出DVD主机和时钟总成。

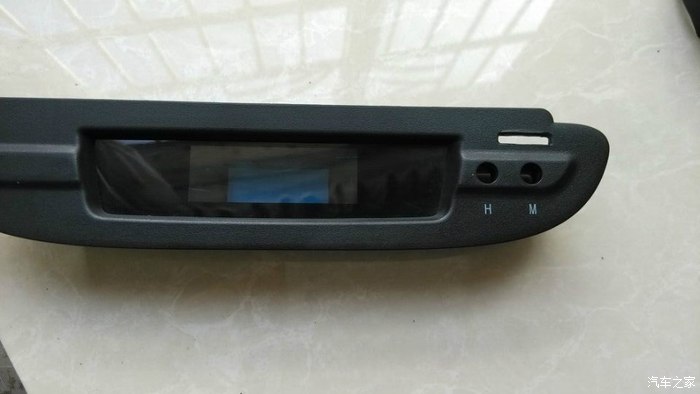

打算把TF卡槽固定在时钟总成这里，开孔。想放在别的位置的同学，就没必要拆时钟了。

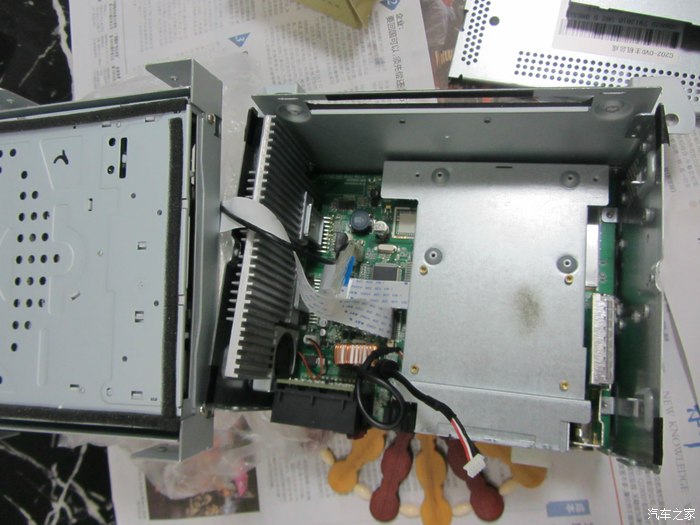

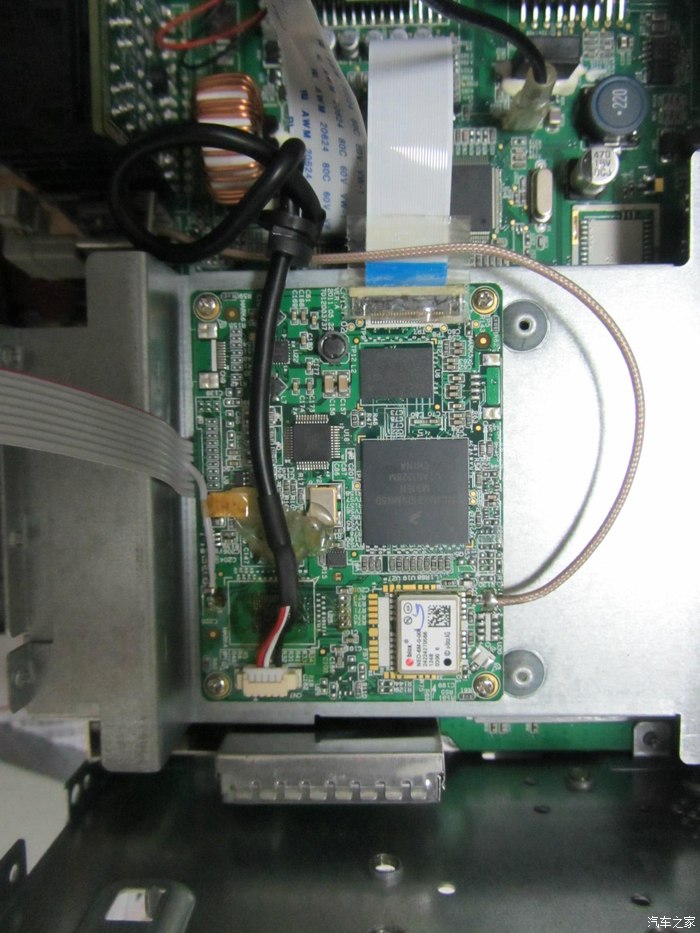

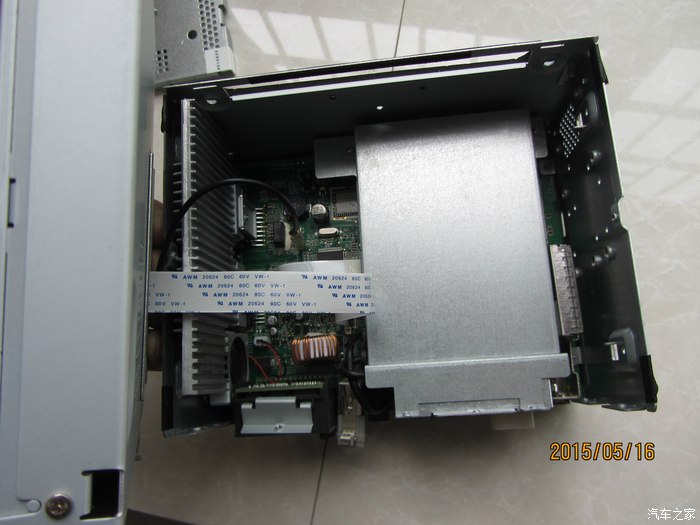

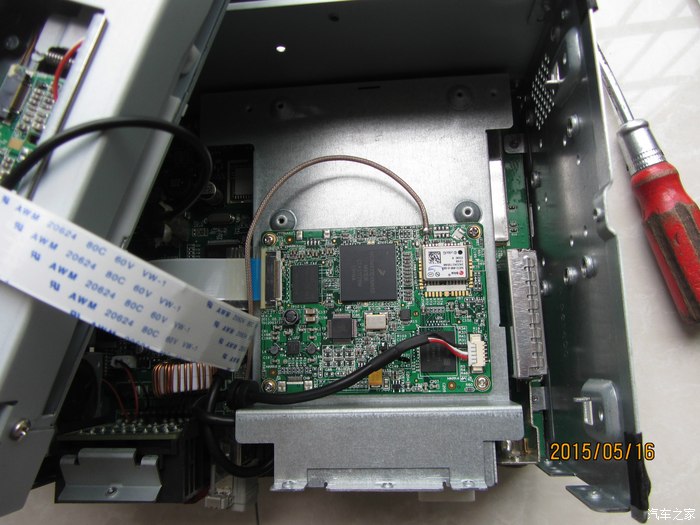

拆DVD总成，拿开光驱后，下面这个小铁盒里面安置的就是导航板了。

导航板真面目

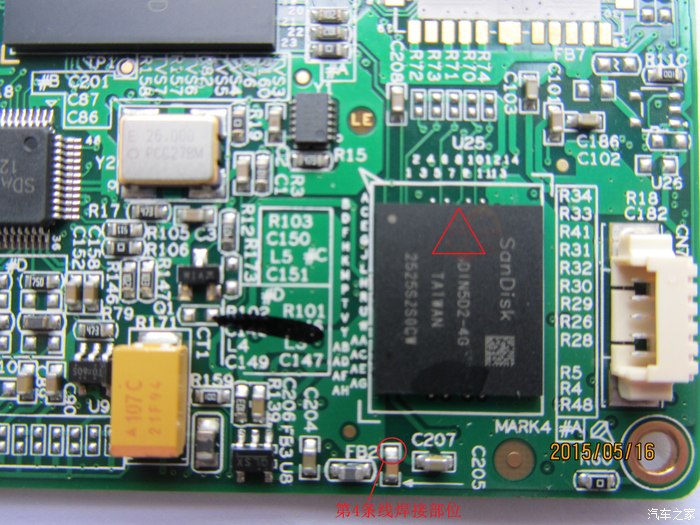

我打三角形标记的就是蛋疼的4G字库，没有风枪不要紧，把导航板拿到手机修理店，花5元手工费请师傅把字库吹了下来。注意下面红圈的标记，一会排线第4根就接这里。

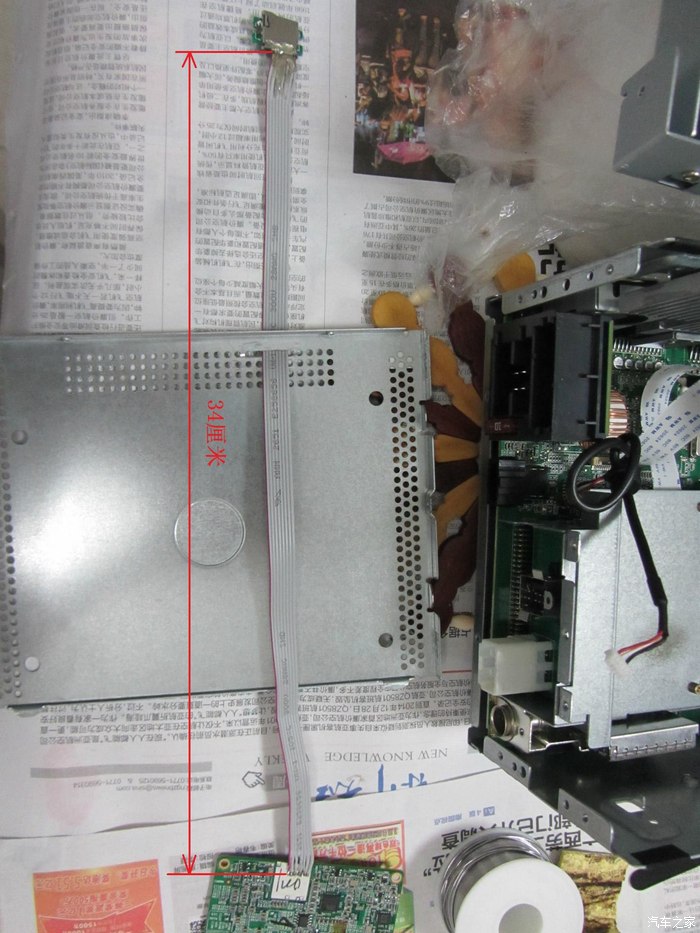

排线长度很重要，要尽量短，40cm以内较佳，太长容易造成c10的高速卡不读卡。因为我的TF卡槽放在时钟总成那，经过比对，最短走线方案要穿过DVD总成上盖板，排线留33厘米就合适，裕到34厘米吧。

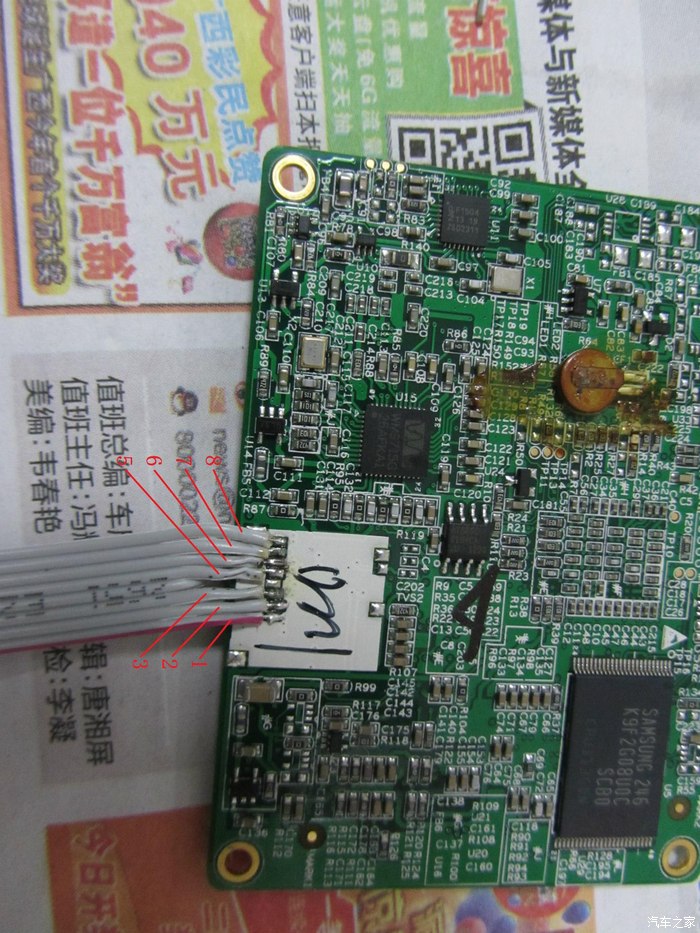

按照线序，把1235678焊在导航板背面的预留口位置，焊完后同样检查焊点之间有没有短接，注意第4条没有接在这里。

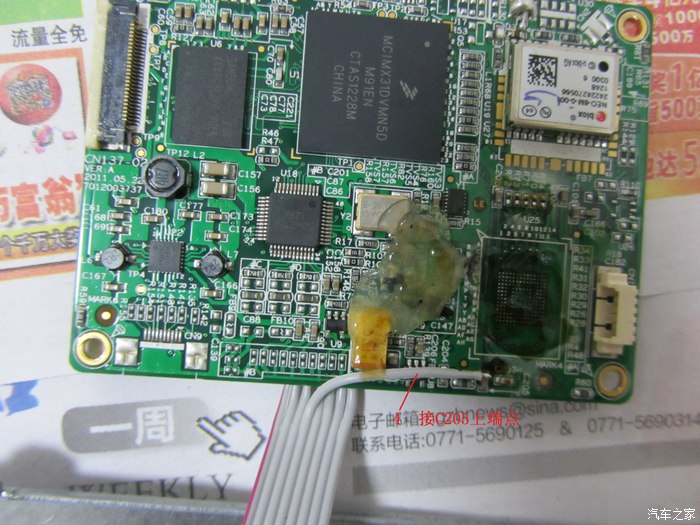

第4条线，前面有交代，焊在导航板正面C205上面的一端。

回装导航板

最短走线，小铁盒盖子边缘磨掉一点点，排线从这穿出。

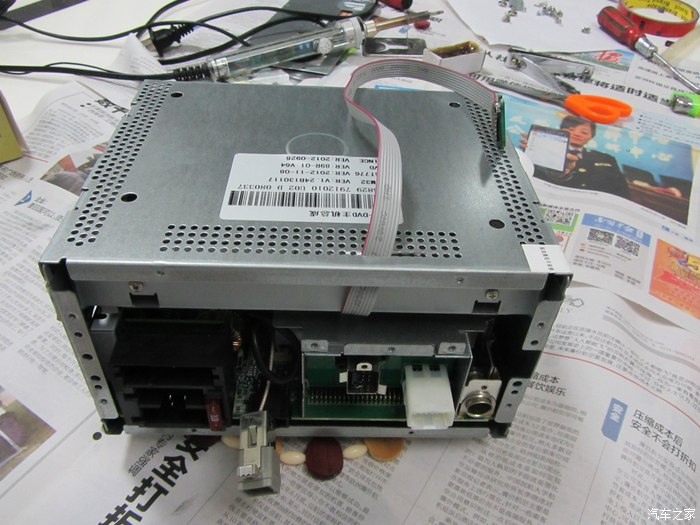

回装光驱后，盖上DVD主机总成上盖板，看见排线没，焊接排线前先穿过盖板。

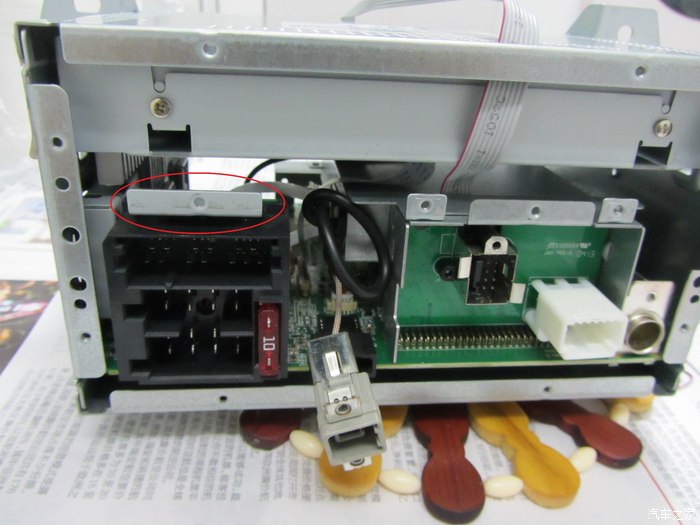

注意插座上部的小铁片，如果已经掉下来的要先放好。

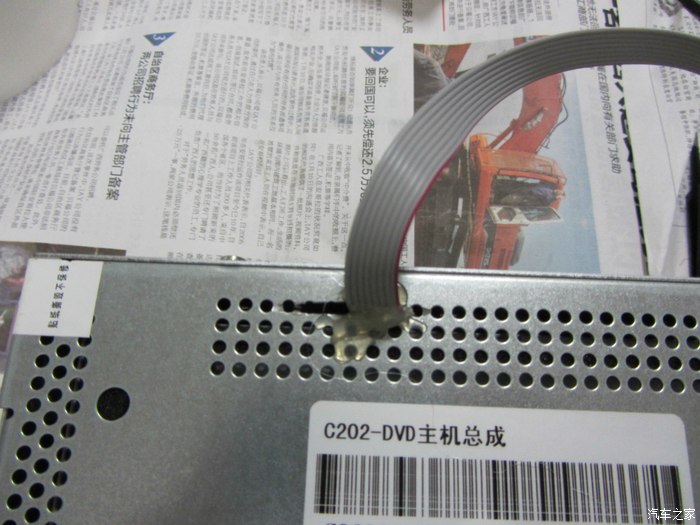

DVD主机总成全部装好后，穿过排线的位置加点易熔胶固定一下。

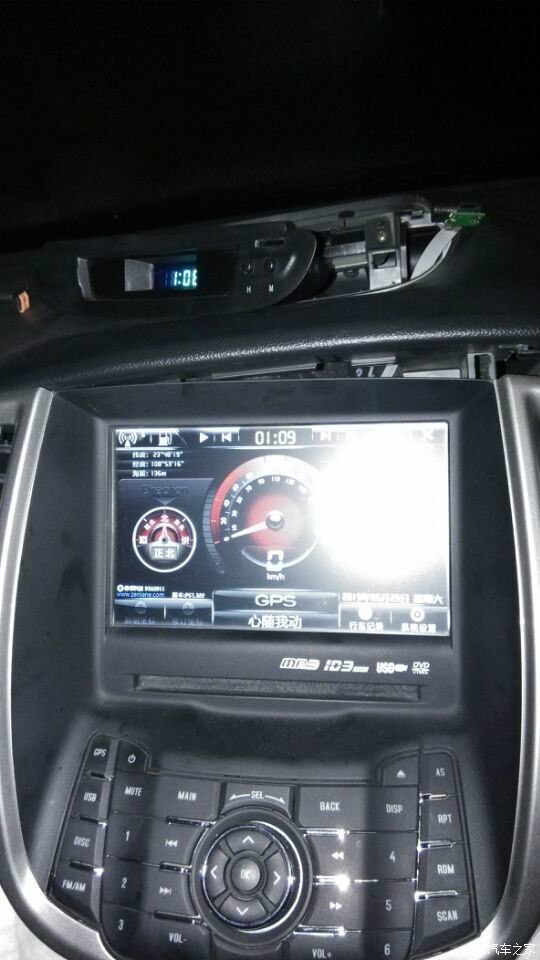

上车测试

c4的8G卡，没有问题。

c10的16G高速卡，也没有问题，因为手头上只有这两种容量的卡。群里有车友上到32G的高速卡，正常运行。

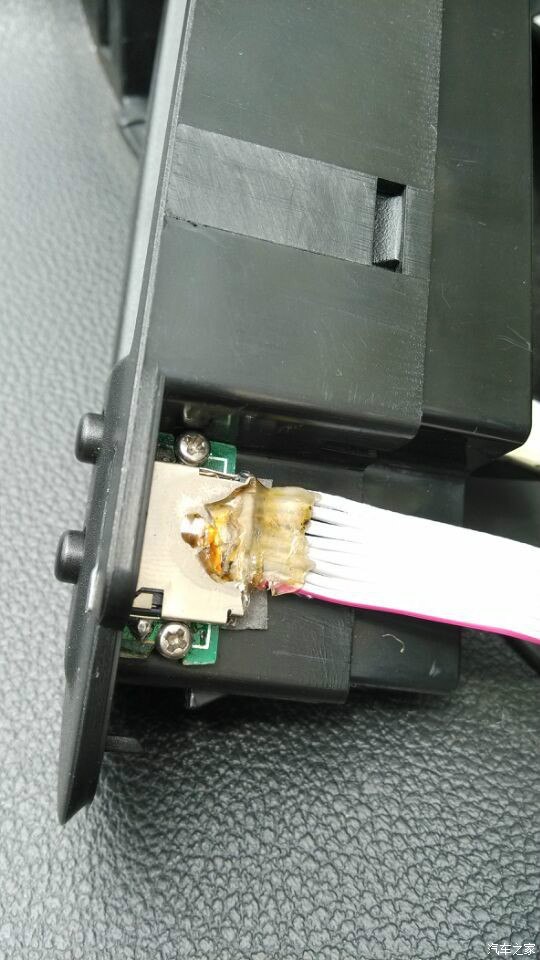

把卡槽固定好，要短一点的自攻螺丝。

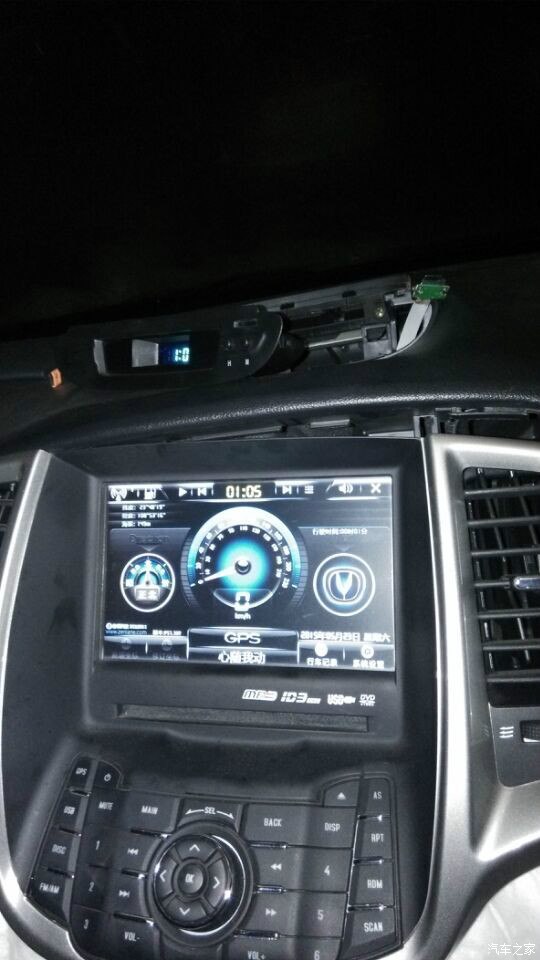

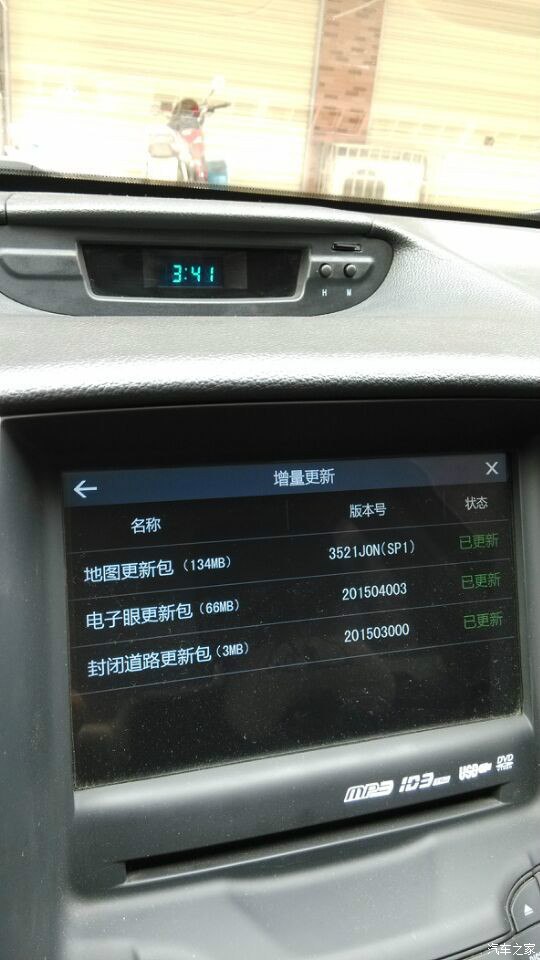

凯立德2015春季零售版全图资

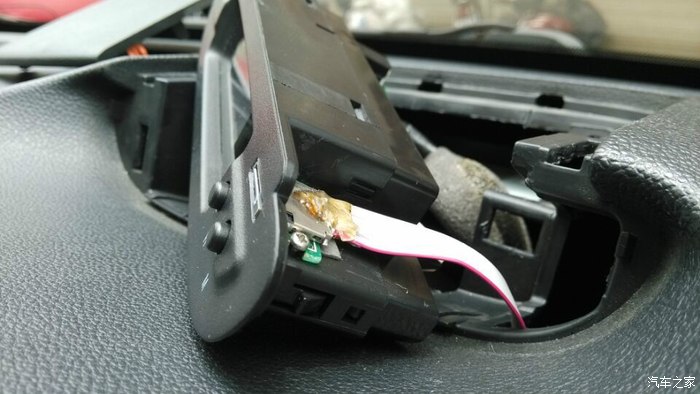

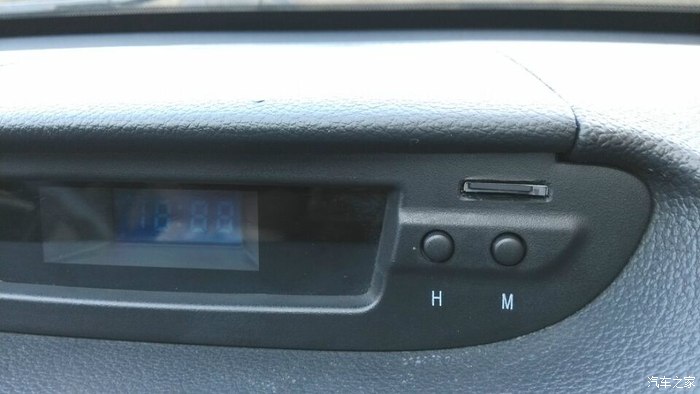

TF卡槽放在这里，还是比较美观的，关键开孔大小要合适。也有车友放在手套箱的，排线那就另外走线。

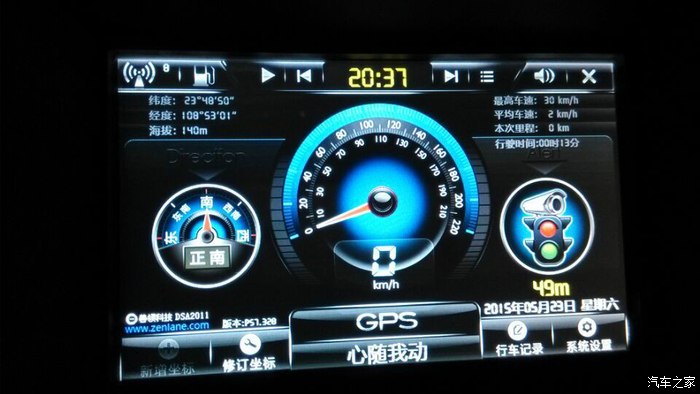

晚上拍的

最后，谢谢CS75论坛的大虾们，还有逸动导航群里的车友们。
