前言

回想一年以前，我还是一位长城炫丽的车主。很可惜，一次交通的意外小丽进了厂大修，虽然最后外观看起来没什么异样，然而心里的疙瘩还是让我决定把小丽转与他人。往后近一年的时间里，没有车开的日子，一辆小摩托，照样走街串巷，还少了塞车之苦，反倒感觉轻松了些。

都说“有车生活”，其实不仅仅是有了一辆风雨陪伴的伙伴，更多的是生活方式发生的重大改变。没有了车，自驾游得四处借车，还要看别人愿意与否。天生爱游历的我又渐觉枯燥开来，于是今年年初的时候又开始重返汽车之家，心痒痒地思量着如何重新我的“有车生活”。

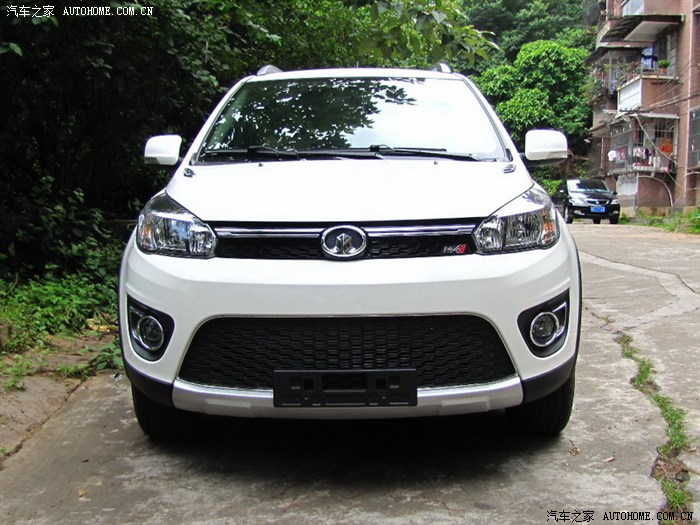

今年的上海车展，长城汽车可谓是又大出了一把风头，全新设计的哈费H2赚足眼球。自然也引起了我的极大关注。可是网络传言H2最快也要明年初才会正式上市，而且我可不愿意当小白鼠，算下来至少也要到明年年底才能重返有车一族，等不及了！于是毅然下手M4手豪。经过2个月的漫长等待，在5月18日的那天，4S店打来电话说我的小白到店了。第二天便约上亲朋好友风风火火地提了车。

由于订车的那天是搞活动，和店员嚰叽了半天，终于争取到了全车贴膜、底盘装甲和发动机护板，另加常规的脚垫、方向盘锁和2对头枕。

………………估摸着看到这里，童鞋们会开始骂我是“标题党”了，莫急莫急。下面正式开始今天的话题。看图说话吧。

2012年5月1日，在拥有小丽刚满2周年纪念日里，我永远地失去了它。没有比生命更重要的，各位童鞋安全两字一定要牢记心中啊！

------------------------------------------可恶的分割线------------------------------------------

DIY教程

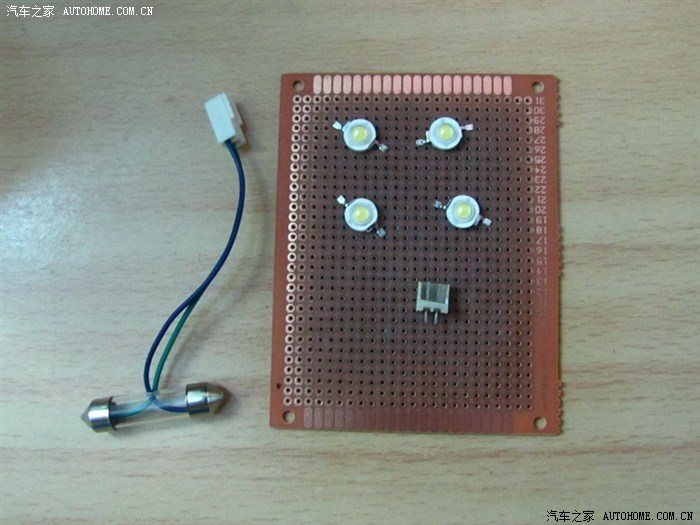

今天要用到的部分材料，还有4盏灯和一对线没有亮相，后面会看到它们的倩影。放在万用板上的那个插座是从一块早年牺牲的显卡上拆下来的。

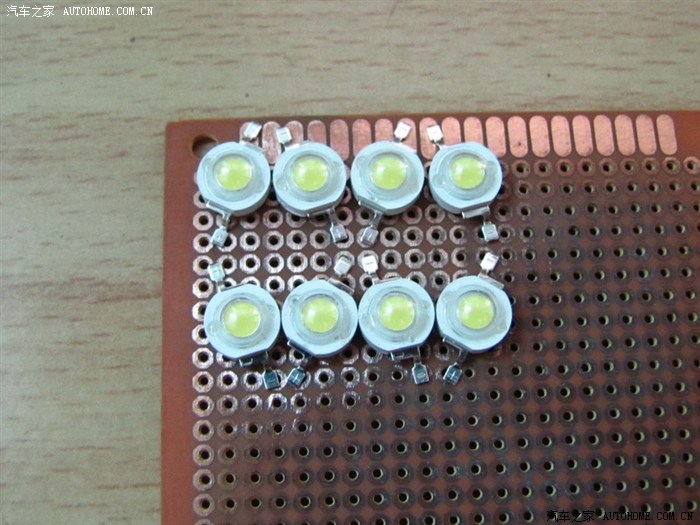

在量好了后备厢灯可用的最大面积（40x60mm）之后，开始模拟摆位。

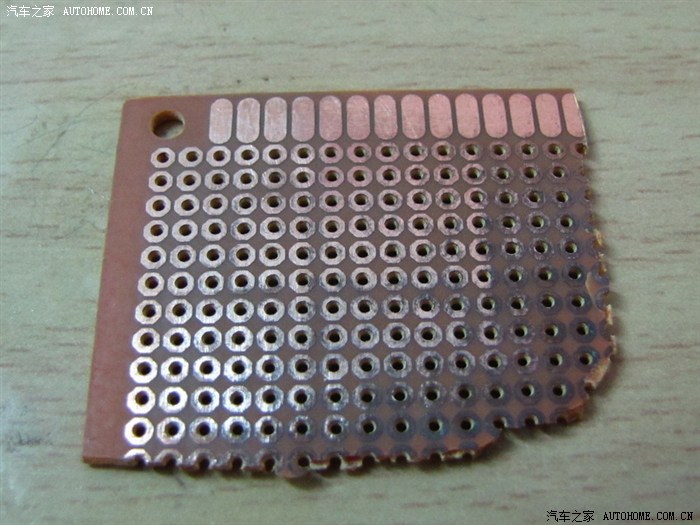

从缺了的一个角可以看出，很明显的，楼主是位不入流的电子爱好者。

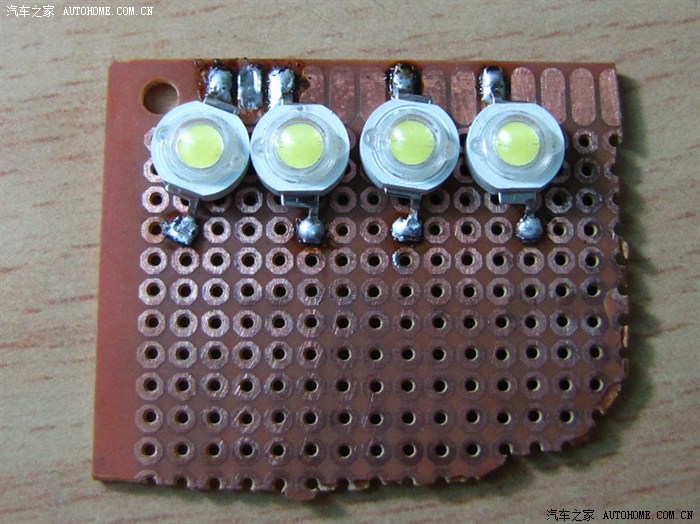

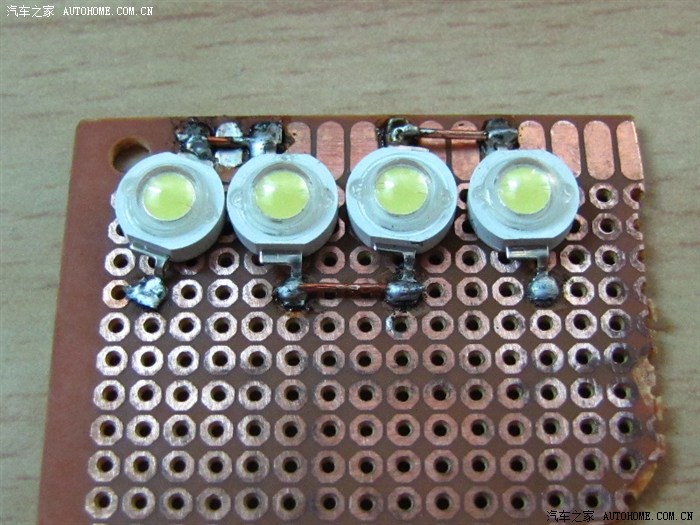

初见端倪

大家能看出与上图的区别？大家来找碴！看不出来的，建议你马上挂号看眼科。

心情开始激动起来鸟！

实验样品出炉，准备先用电脑的12V输出试下。

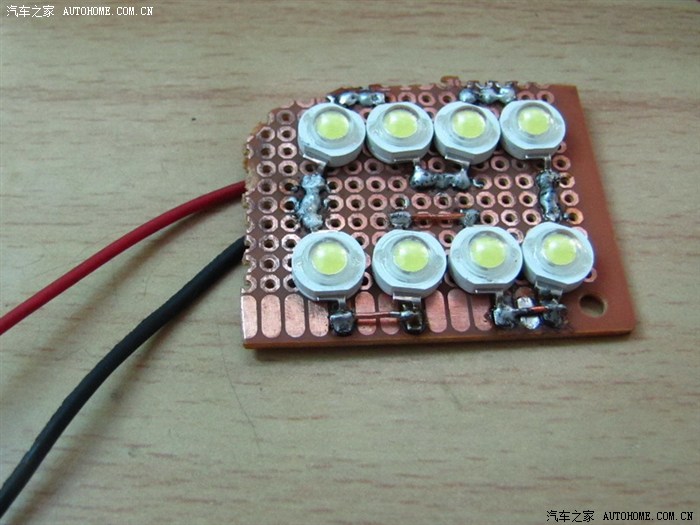

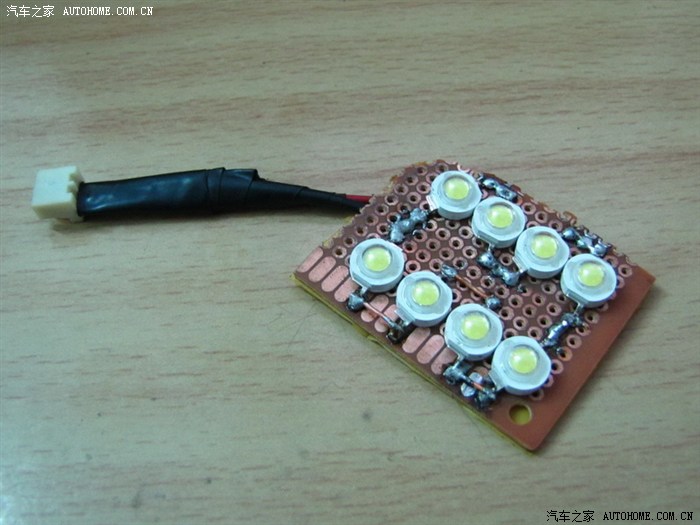

眼前一亮，试验品转瞬变成了成品！试亮的时候没拍，见谅了各位看倌

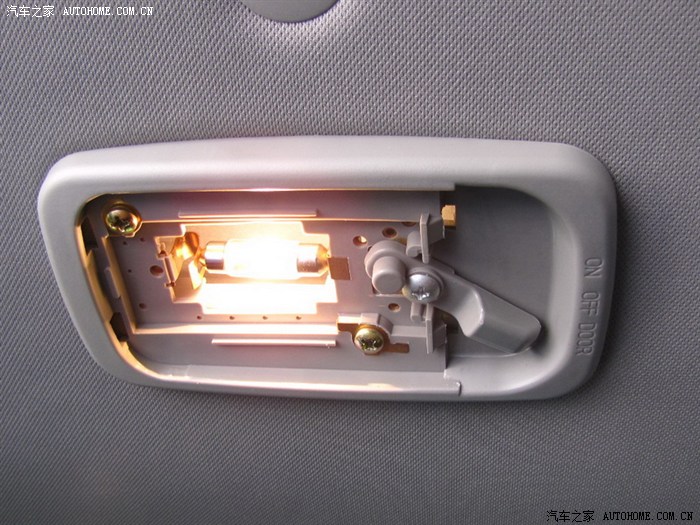

原后备厢灯撬开灯罩的样子，估计有很多人已经熟悉得不能再熟悉了。

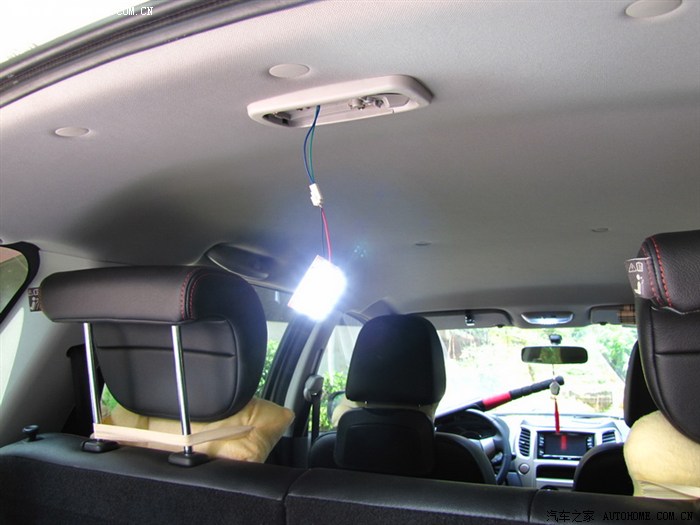

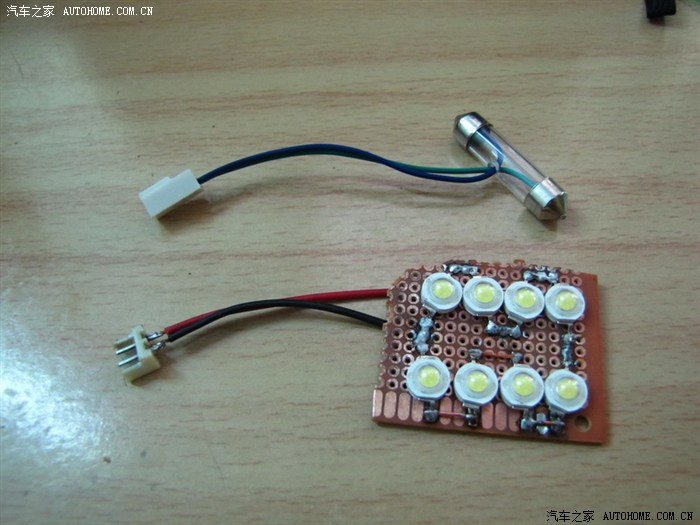

测试一次通过，只差收官。

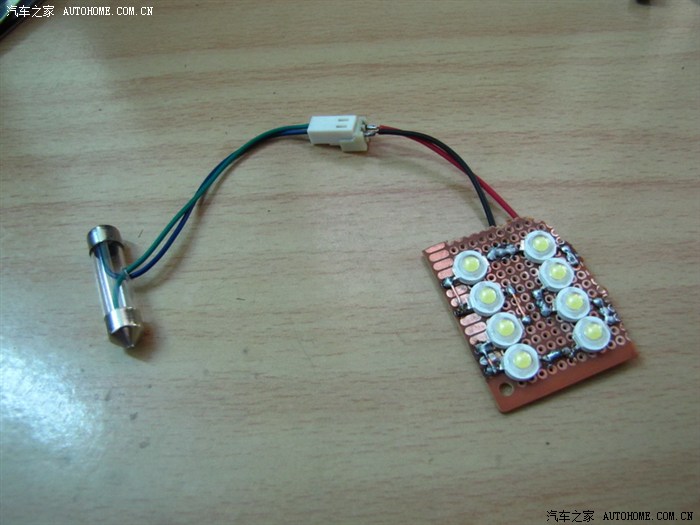

考虑到电线比较细小，又偏偏忘了买热缩套管，只好用电工胶布凑合着缠下。

------------------------------------------可恶的分割线------------------------------------------

后记

这次制作对于我这样一个一年也没拿多少次电烙铁的人来说无疑相当成功的。只有具备一点简单的物理和电子知识，再注意收集一些信息，很容易就能做成。

首先是后备厢供电的电压和电流，只要把灯管拆下来看看，就会知道额定电压是直流12V，最大电流3A；一般的LED灯额定电压3V、功率1-3W，电流就是0.3-1A（功率P=电压U*电流I），因此最多可串4个，同时可并3-10排。因此我采取的方案是4串2并。把8个LED分2组，每组正负相接，组间正负同接，最后接上引线即大功告成。

花费：强光手电用LED灯泡3元/个*8；万用电路板店家MM免费赠送；灯管接头是为炫丽更换LED灯时在某宝买时额外赠送；人工免费，合计24元。但早前在网上问单买后备厢LED灯要多少钱时，报价20大洋，还要花上10大洋快递，而且号称食人鱼灯头，相比下来，貌似我还亏了，单制作就花了2个多小时……

强烈建议童鞋们也把原来的小灯泡换了吧，如果哪位能忍受得了灯泡亮了1分钟之后还能徒手掰下来的请举手（不能压缩弹簧片让它自己掉下来哦），我等膜拜得五体投地！！！

未来计划：

1.安装全包围脚垫（非常重要）

2.安装晴雨挡（很重要）

3.安装门腕
