8代思域加装太阳能电瓶充电(申精)

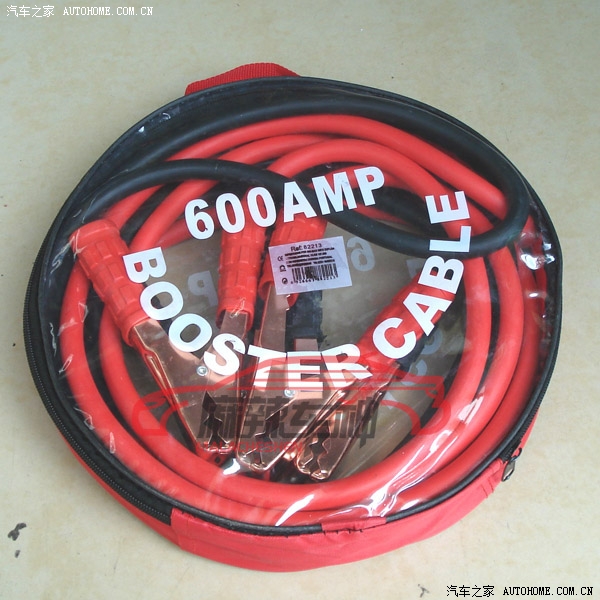

      由于上班仅1公里左右, 加上堵车, 开车还没走路快, 因此车很少开, 担心车放久了打不着火. 以防万一, 从网上购了电瓶搭火线备用, 目前自己还没派上用场, 但帮单位同事救急还是用了四五次.

      由此看来, 正常情况下车放上一周左右打火还是没问题的. 但还是担心车用得少了电瓶寿命变短, 也就有了加装太阳能充电的想法.

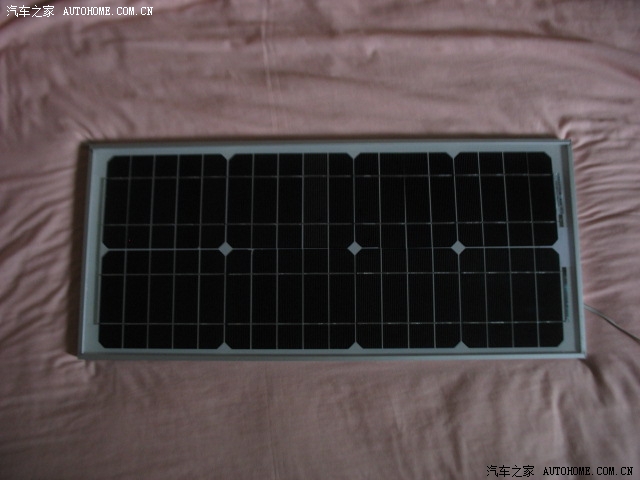

     从网上淘的单晶太阳能板   20W,  峰值电流1.17A    120元

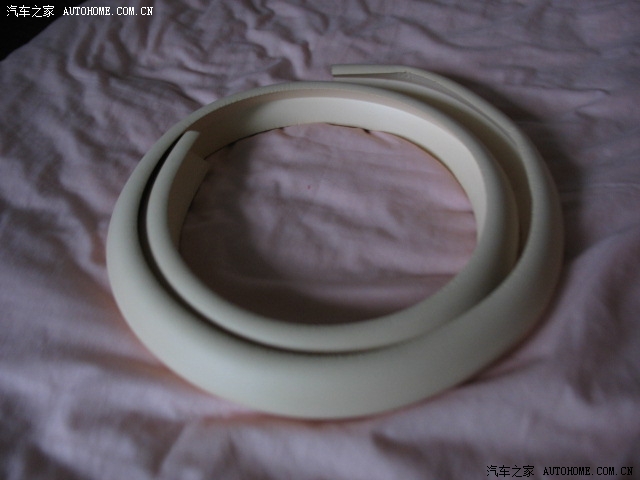

防撞胶   15元   用来给太阳能板包边, 以免太阳能板在车内发生碰撞

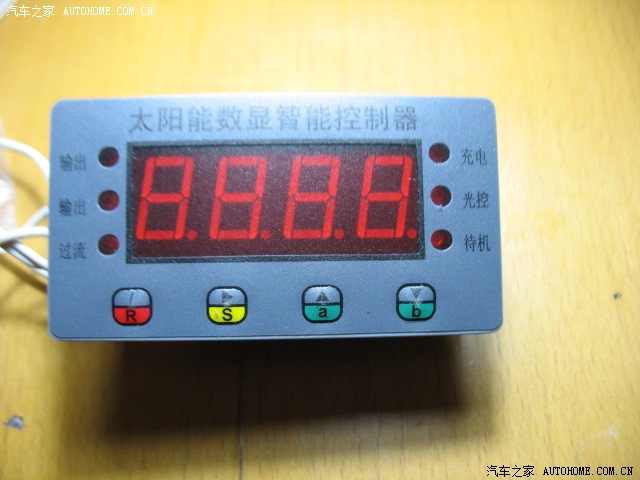

太阳能充电控制器        80元  可以显示电压   充电电流  可以关掉显示（开始装了控制器，现在拆下来了，原因在后面表述）

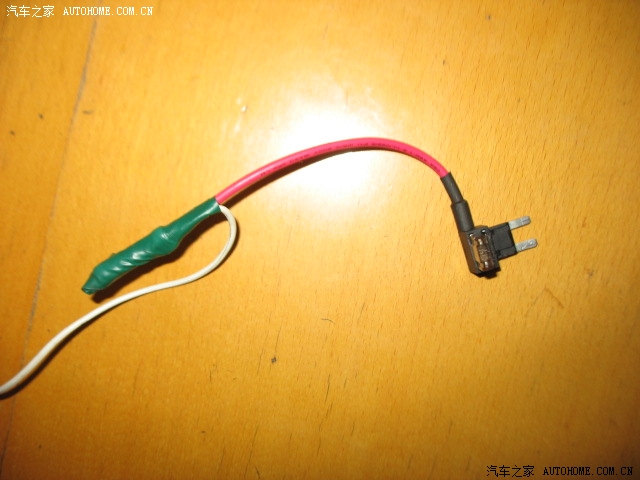

取电器  15元  用来从保险盒取电

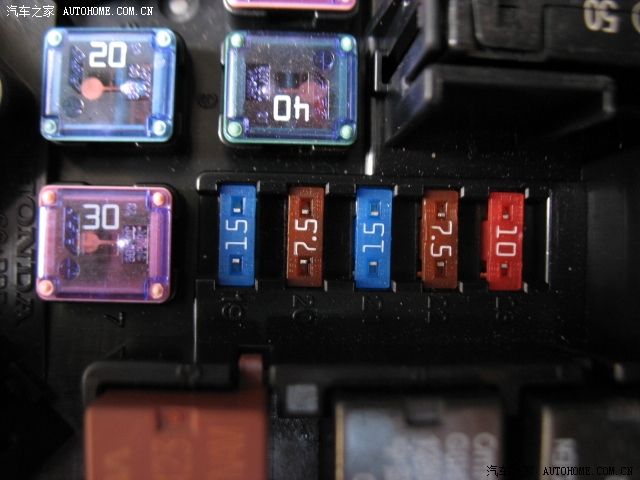

接电瓶从方向盘下保险接即可, 有些车友直接接电瓶也可以, 但是太麻烦, 效果也不好

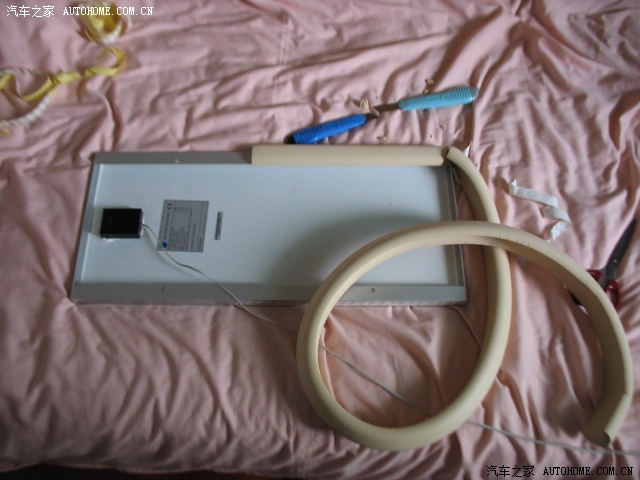

贴防撞胶

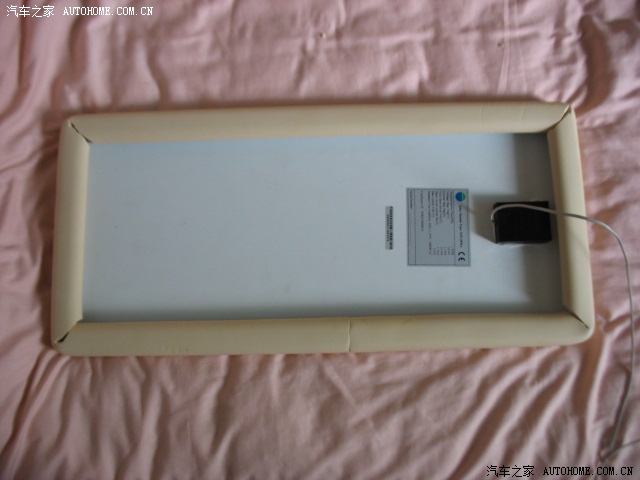

贴后好后背面的效果

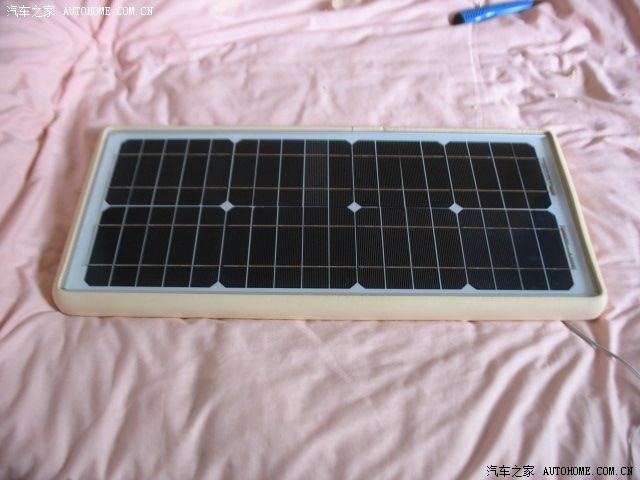

正面效果

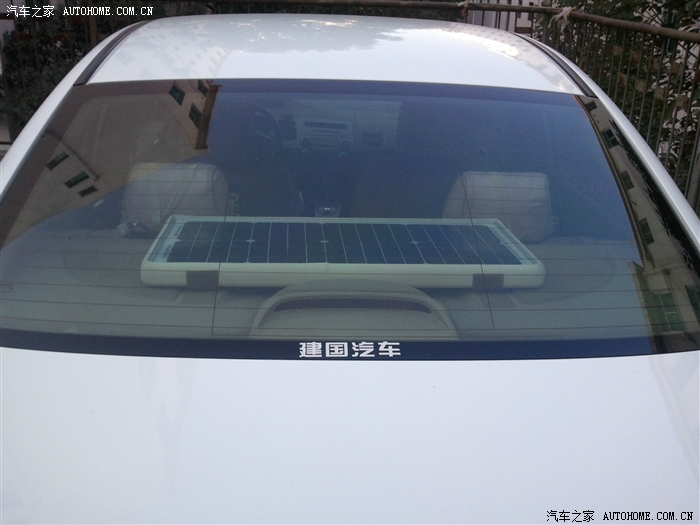

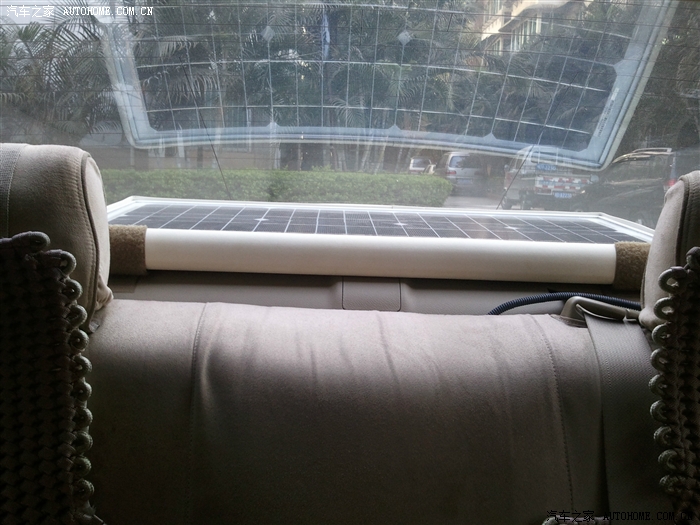

装在后窗下

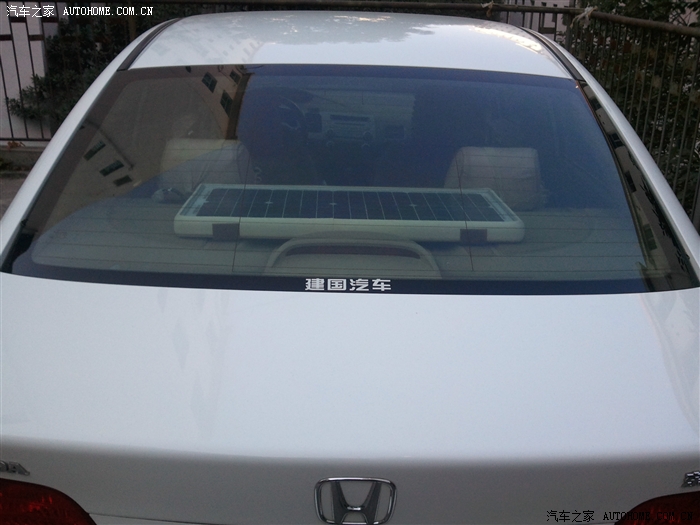

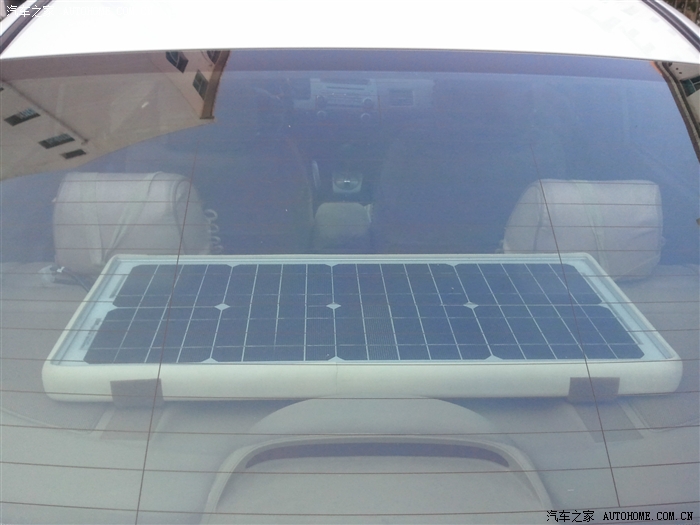

从外面看的效果

太阳能板用魔术贴固定在内饰板上,  很牢固

太阳能板的三围：630MM/290MM/25MM，供S友参考  更长点也放得下，但宽度不能增加了

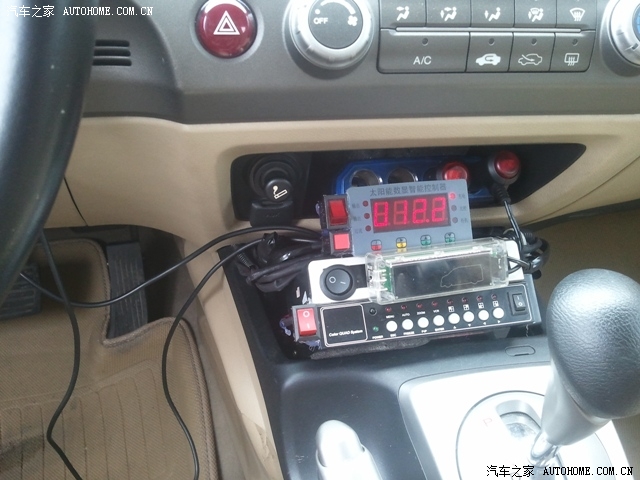

 太阳能控制器装在这里

       开始我装了太阳能充电控制器， 但实际测试太阳能板装在车内充电电流与发动机起动后数A的充电电流相比很小， 考虑到控制器本身要消耗一定电流，会影响充电效果， 再加上控制器在车上长时间工作也有可能产生起火等安全隐患，因此取消了控制器。当然， 如果太阳板装在车外， 充电电流较大，装控制器还是有必要的

        考虑到监测电压和充电电流的需要, 取消充电控制器后加装了电压表和电流表

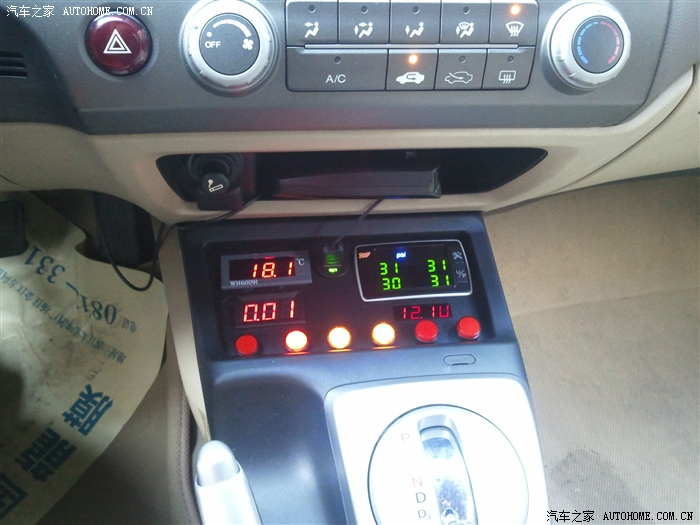

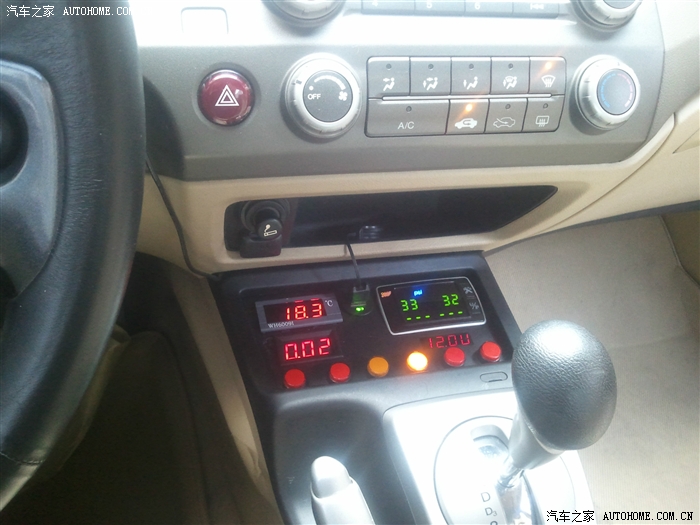

自己制作的控制面板 :

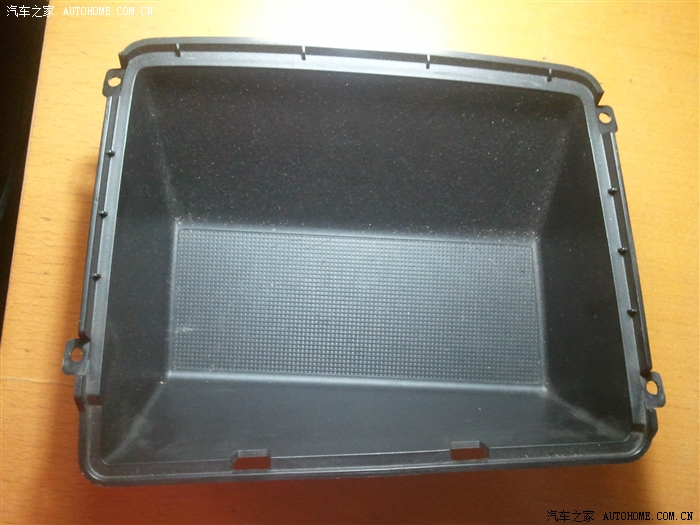

       加装的设备越来越多, 塞不下了, 也不美观, 因此DIY了控制面板, 替换原来的储物格

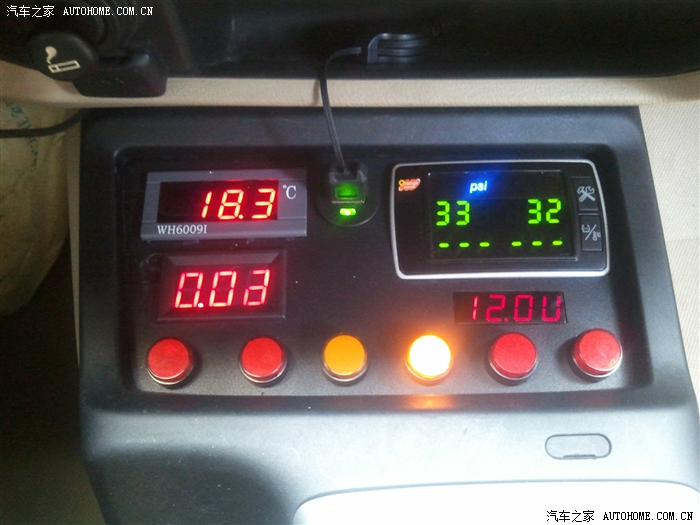

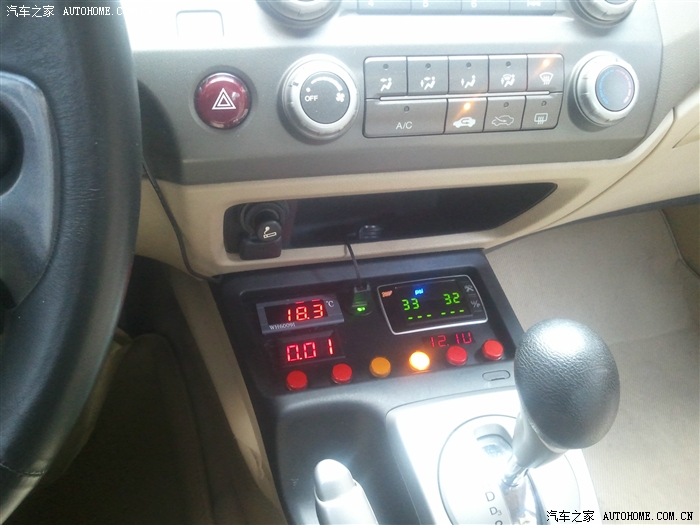

    左上为温度计 中间为USB充电口 右上是胎压监测 下面左边是太阳能充电电流表   下面右边是电压表   最下面带灯的一排开关用来控制我的电子狗、摄像头及太阳能充电（控制电流表是否显示）等设备

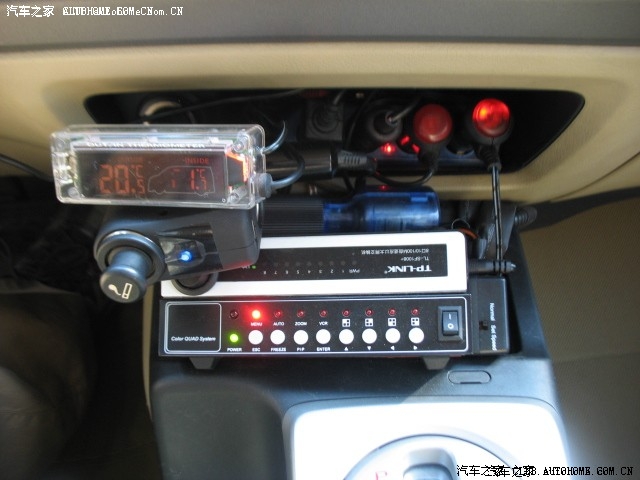

       原来装的前视、侧视、后视的控制器， 这次放到控制面板下了， 所有设备也都从自制的控制面板取电，取消了点烟器插头，现在看起来是不是清爽多了

6个开关功能如下:
     1号. 强行关闭侧可视辅助照明灯. 我的前视、侧视、后视是车速控制的,  时速高于40公里时自动关闭， 低于40公里时自动打开，侧视辅助灯在侧视摄像头工作且小灯打开的情况下自动点亮，此时该开关指示灯点亮，按开关可强行关闭侧视辅助灯
    2号. 切换车外、车内温度显示，显示车内温度时指示灯点亮
    3号. 强行关闭所有摄像头电源
    4号. 关闭电子狗
    5号. 关闭太阳能充电电流表显示
    6号. 完全切断太阳能充电系统
