08款赛拉图仪表灯换色、自发光作业（超详细）

前两天已经更改仪表盘颜色，唯一的遗憾是仪表盘的行车电脑灯虽然换的是白色灯珠，但因为没有更换显示屏后面的小板子，显示屏还有微小的绿光。今天改仪表盘自发光，顺便把那烂东西换掉。应朋友们的要求上传超详细的作业流程图。那么下面开始交作业了。

备注：  仪表盘指针灯珠型号 SMD3528（1210） 蓝色 白色

 ＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋

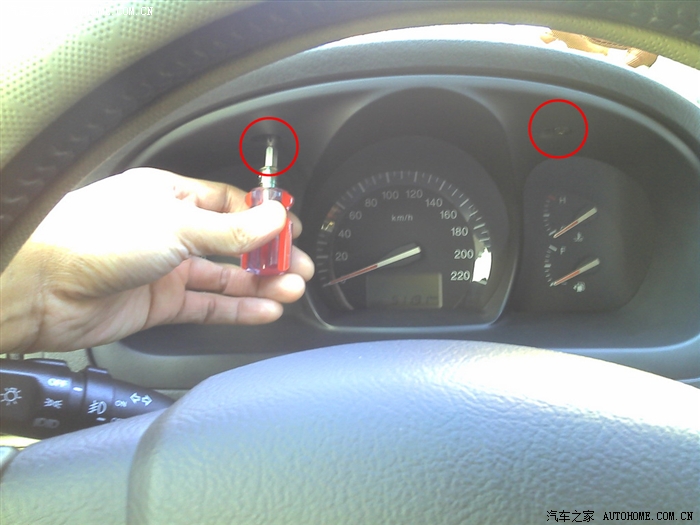

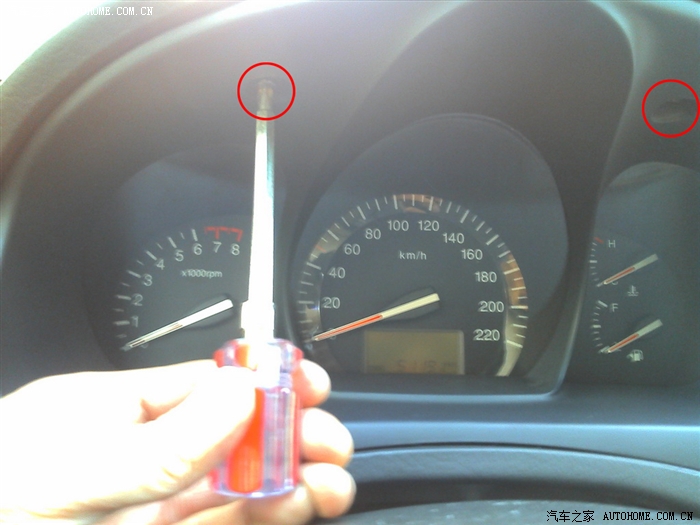

先拧开仪表盘上面的两颗螺丝

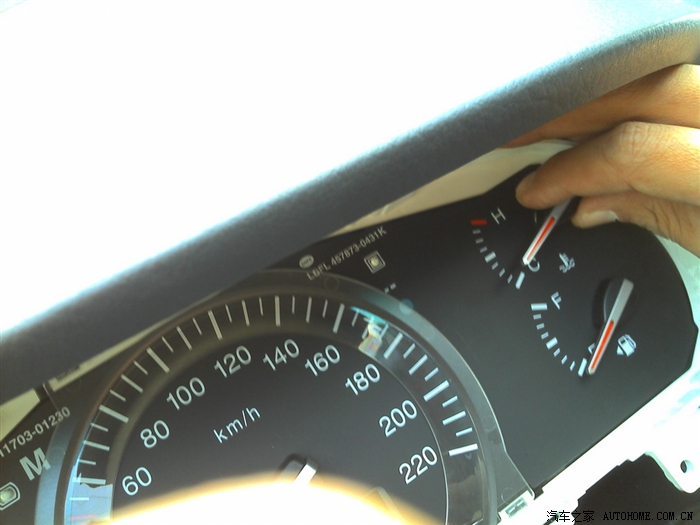

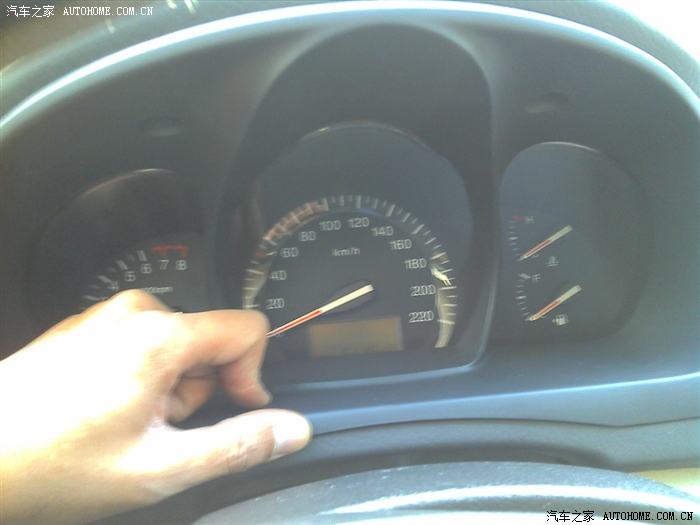

先从仪表盘的上面开始往外抽。下面有4个卡扣要小心，整不好会弄断的。

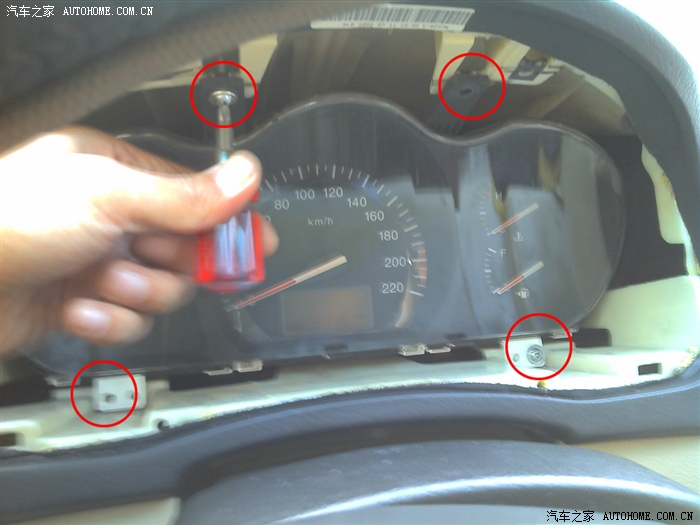

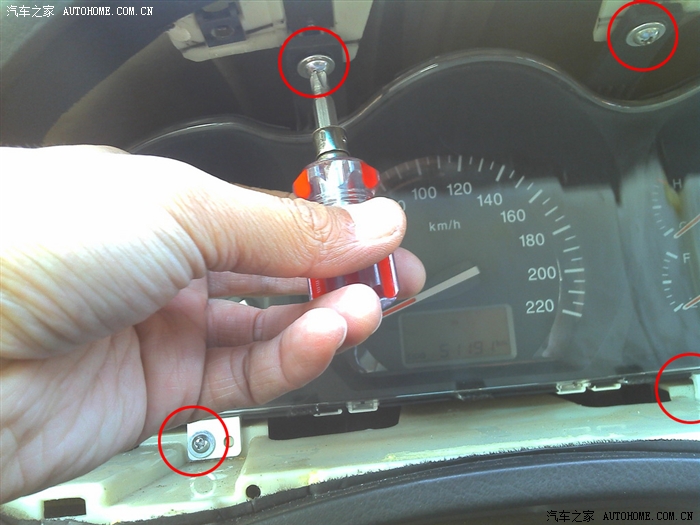

可以看到4颗螺丝。拧开。

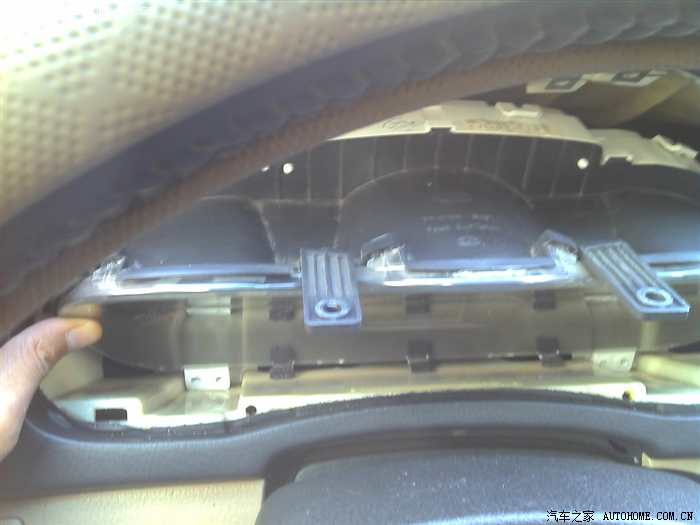

仪表盘要从上面开始抽出来的。先把方向盘调到最低，这样才好干活。

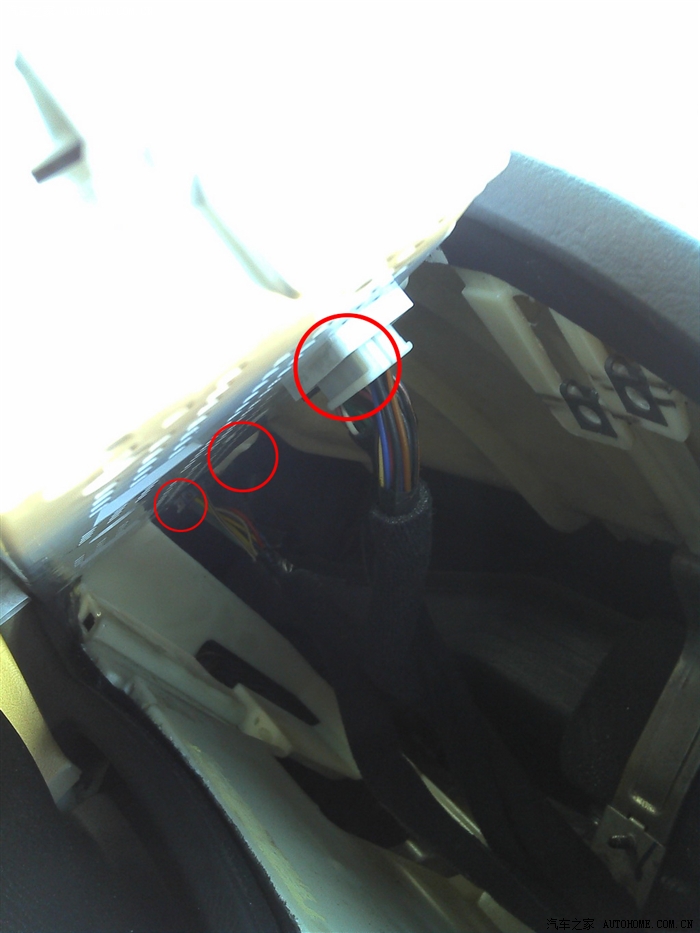

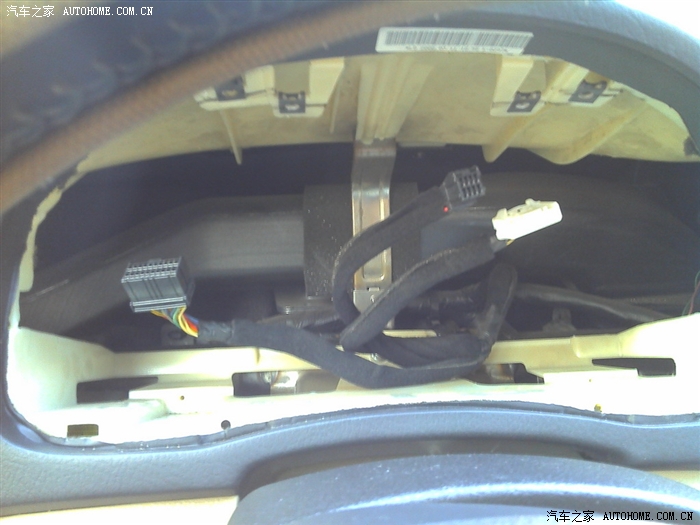

仪表盘后面有三个接口，都要拔掉。接口的上面是有卡扣的。

卸下来了。

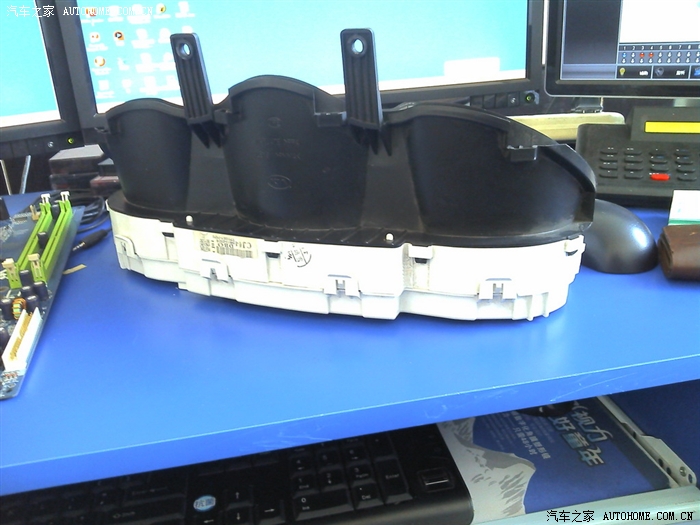

卸下来的仪表盘准备进手术室。

有两层卡扣，一层是玻璃部分，一层是仪表盘罩的。先要卸玻璃。

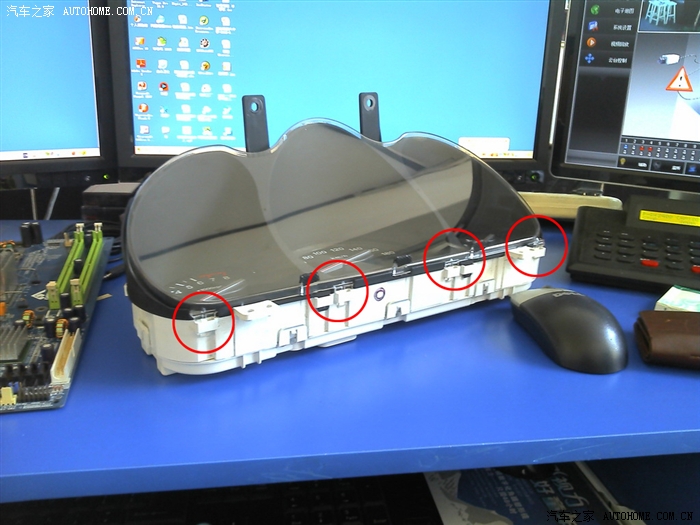

玻璃部分总共八个卡扣。

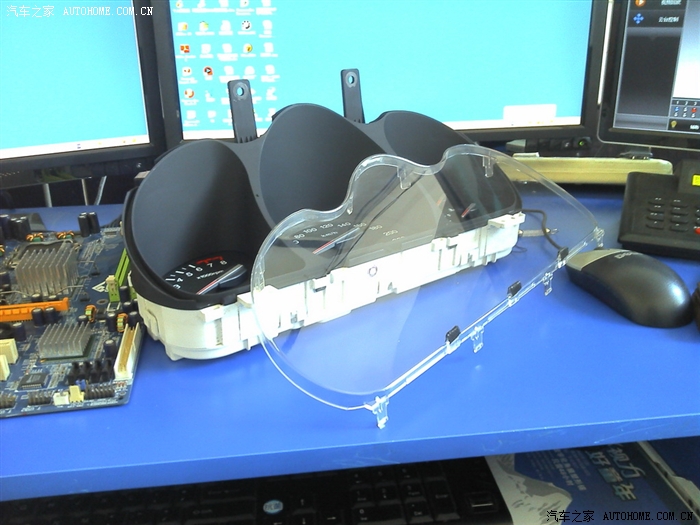

玻璃卸下来了。

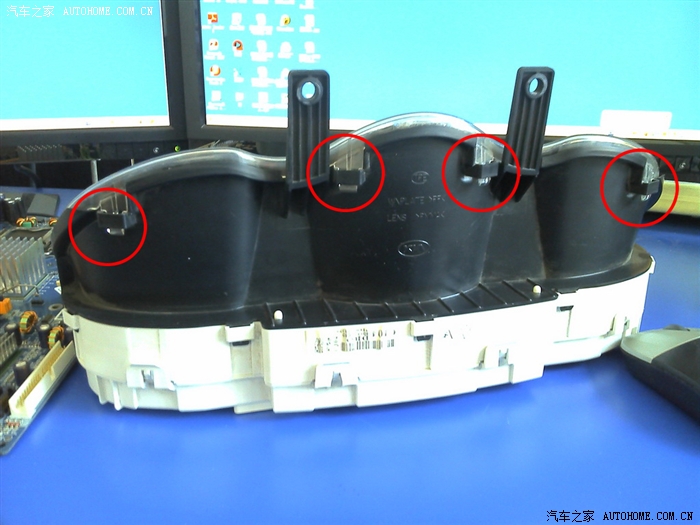

接下来是仪表盘罩的卡扣。

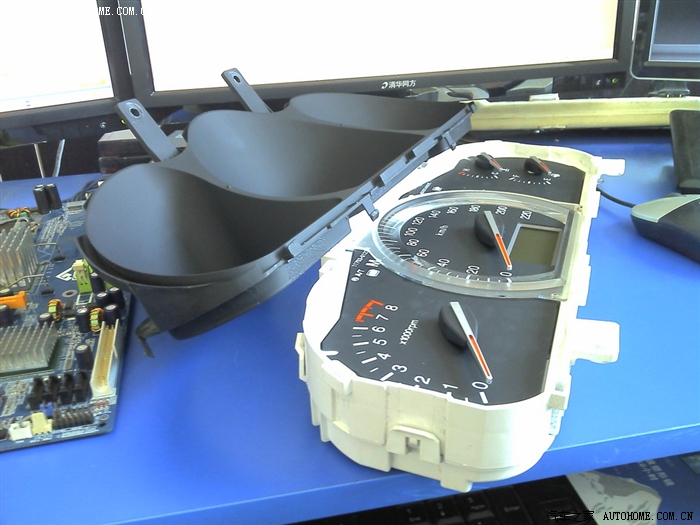

罩也卸了下来。

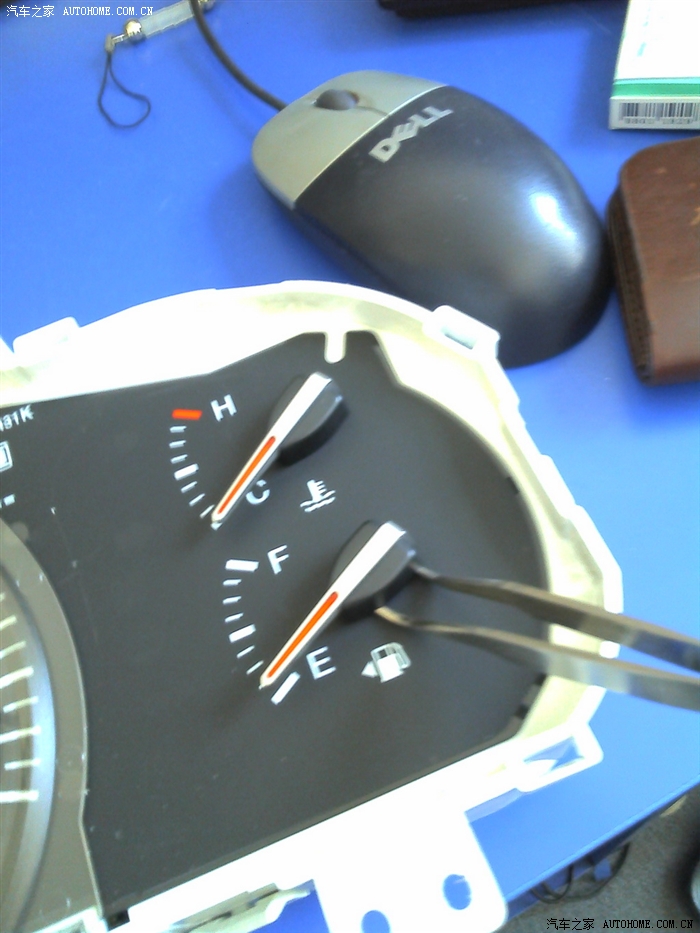

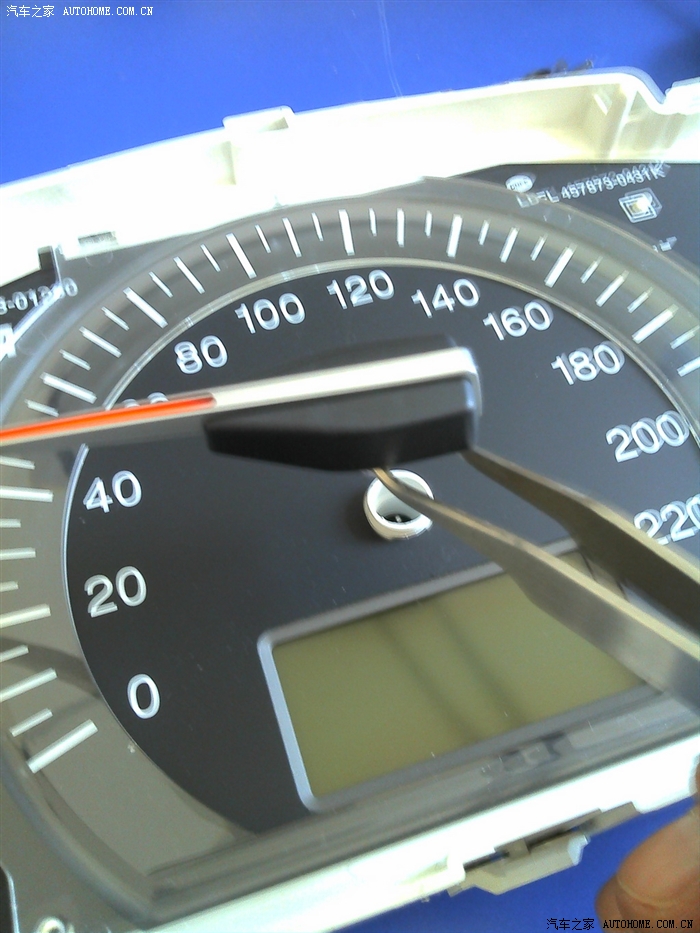

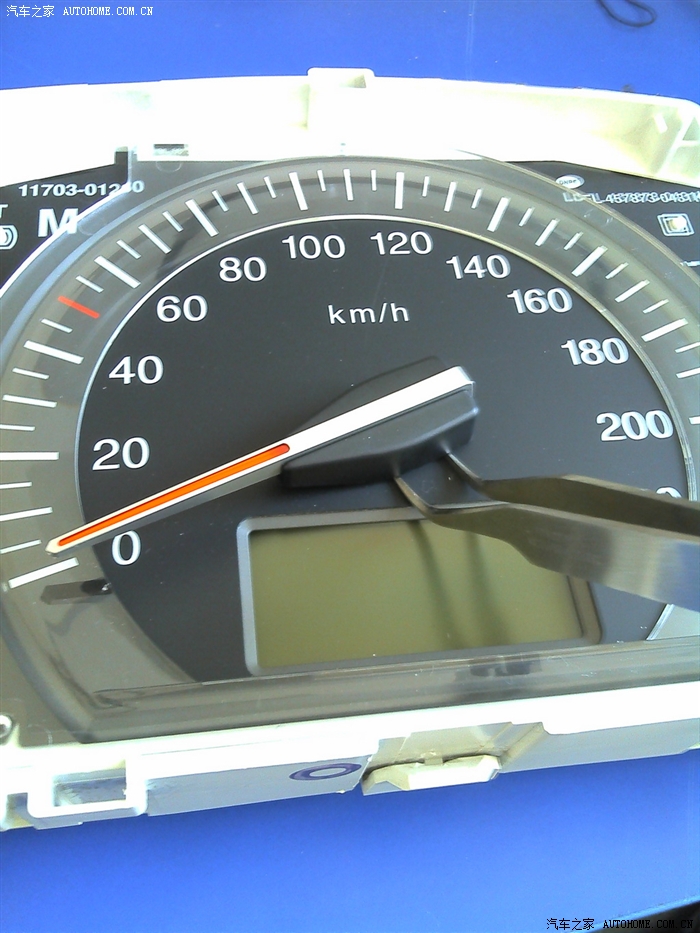

现在开始拔指针。指针用箭头镊子翘起来。大胆点，只要力度掌握好不会弄坏的。

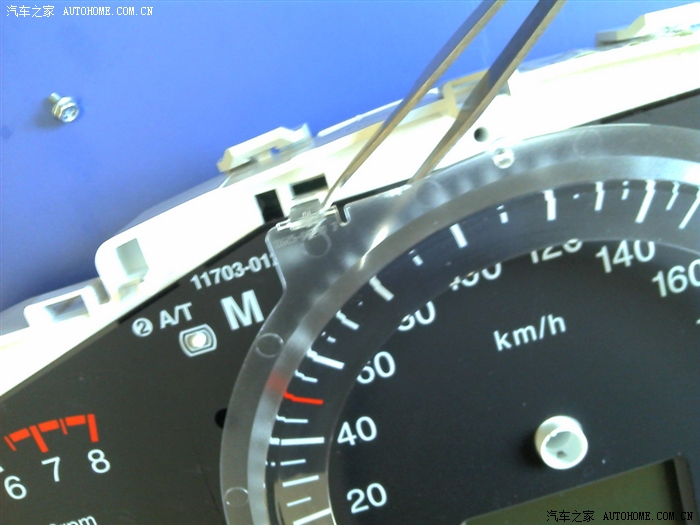

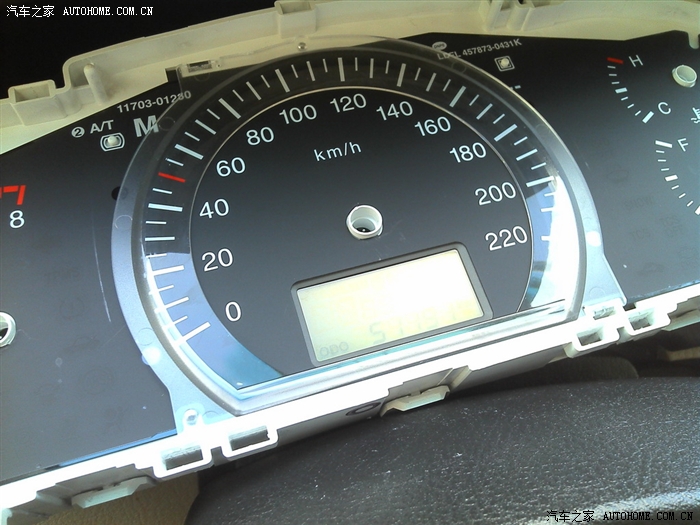

要拆仪表盘上的半圆形玻璃罩了。从上面开始用箭头镊子挑开。

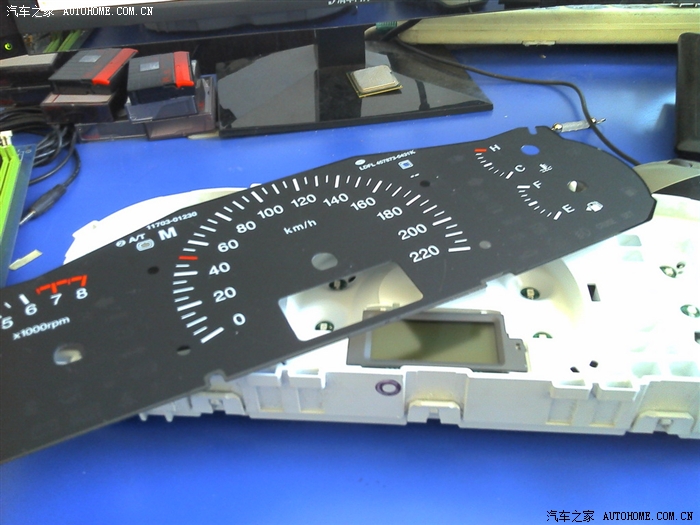

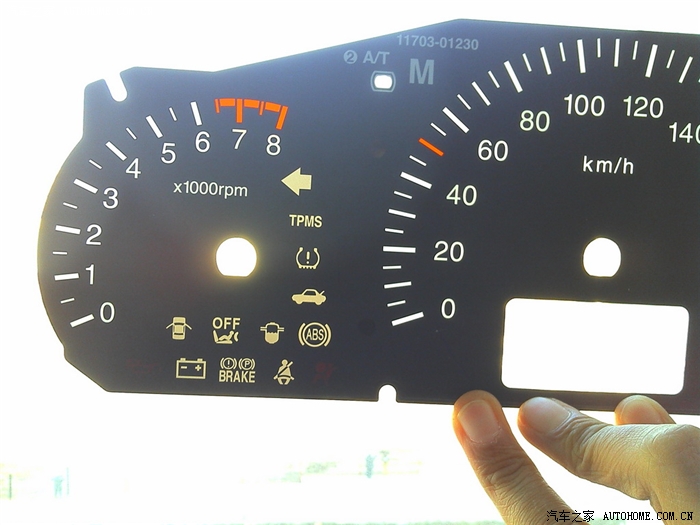

仪表盘的面板都卸完了。下面看一下我们平时看不到的仪表盘某些显示内容。

功能真多呀，可惜都减配了。

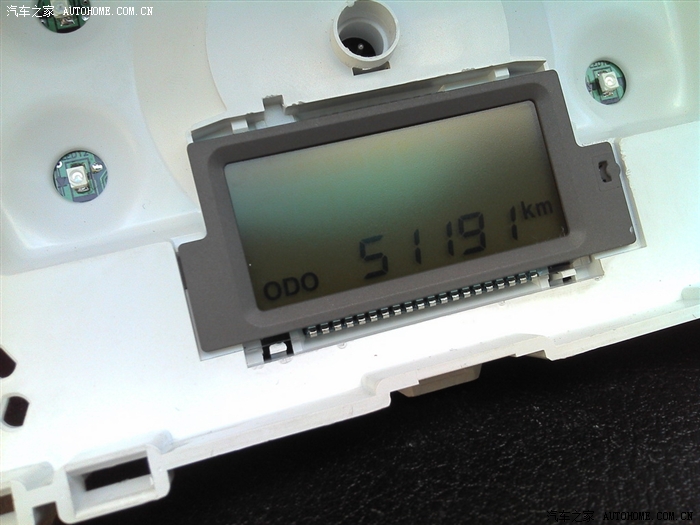

现在开始卸行车电脑显示屏了。显示屏上有个小罩，图片上用镊子挑开的部分是卡扣，用力拔就可以卸掉小罩子的。

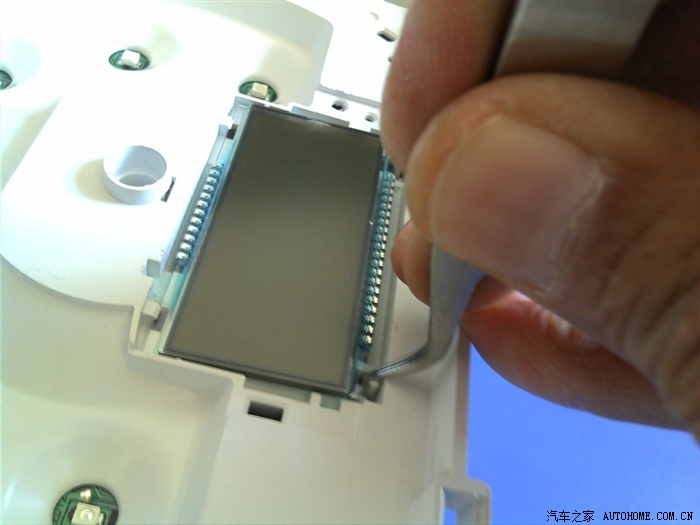

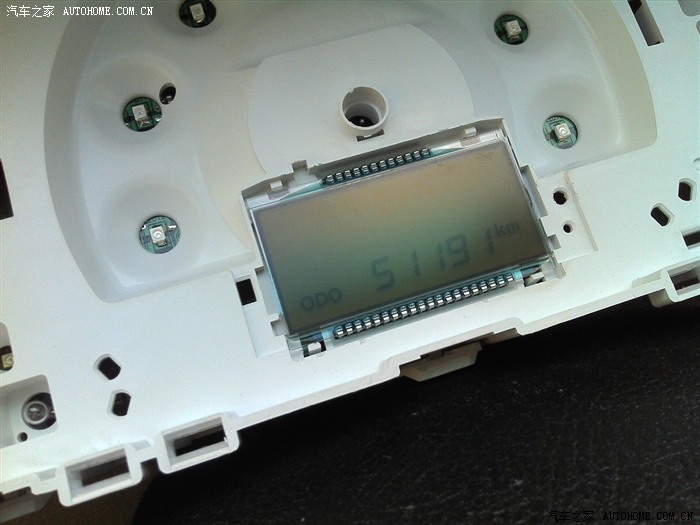

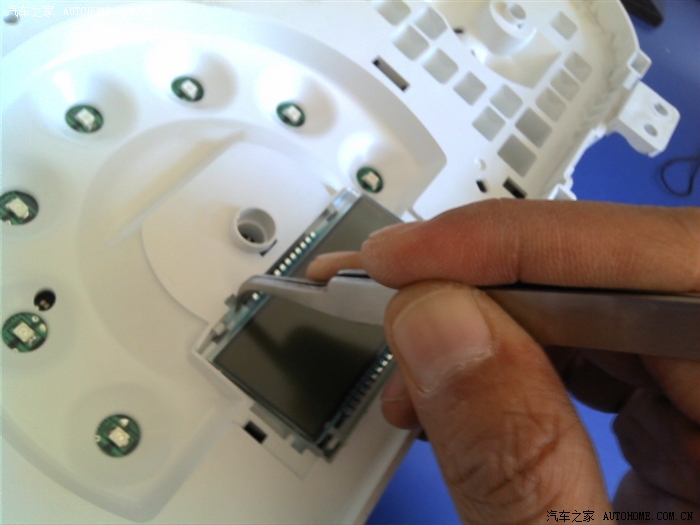

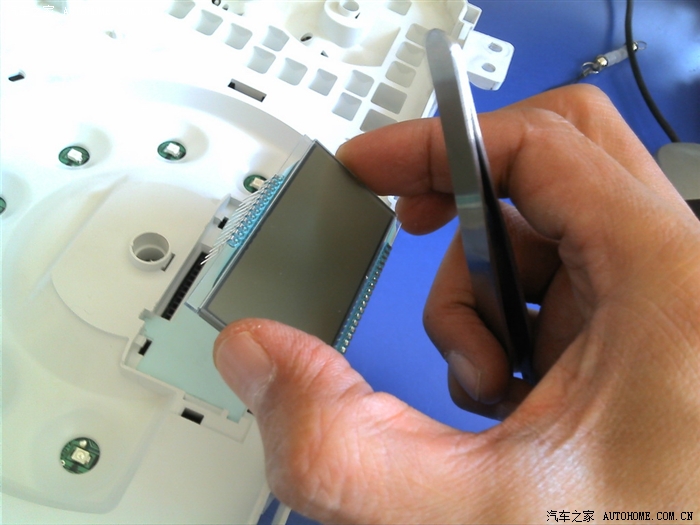

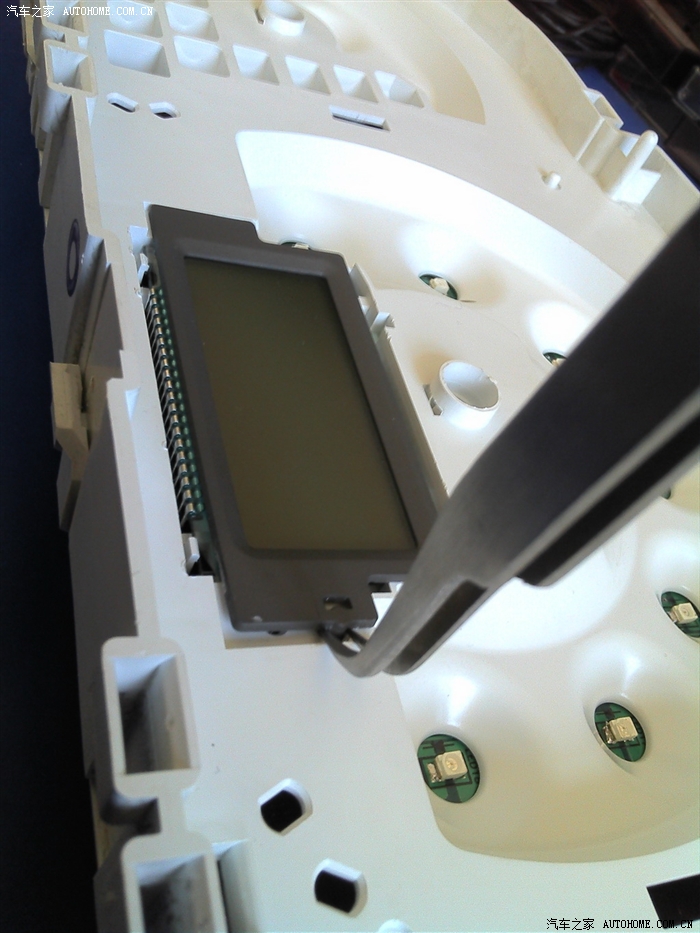

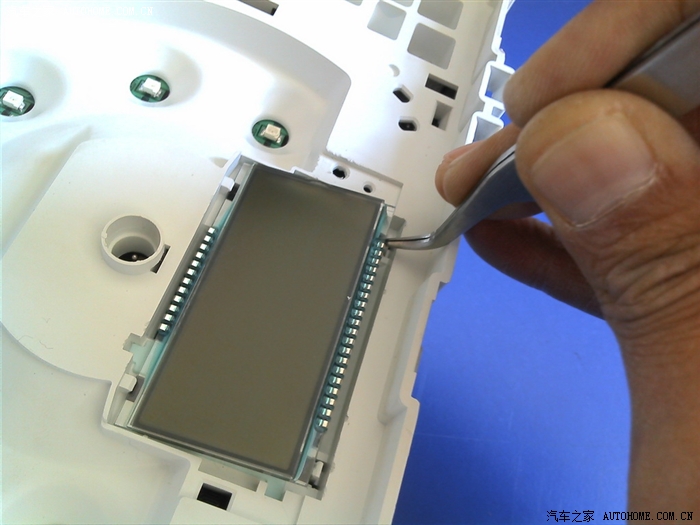

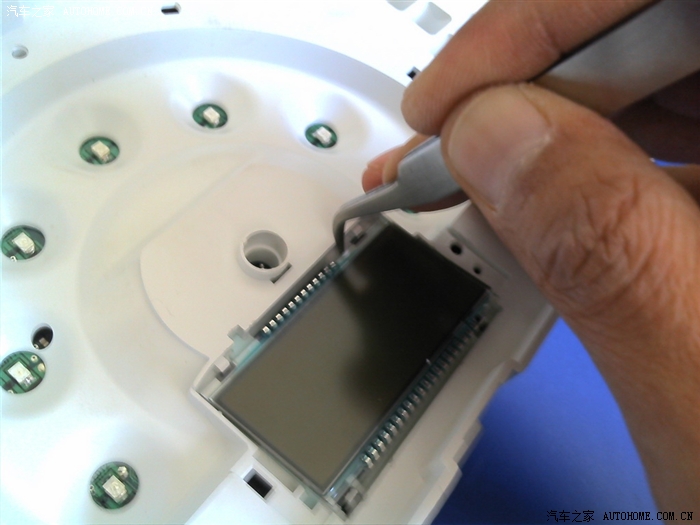

开始卸显示屏，注意我的顺序和镊子的高度。还有力度要轻，否则会把显示屏弄碎的。

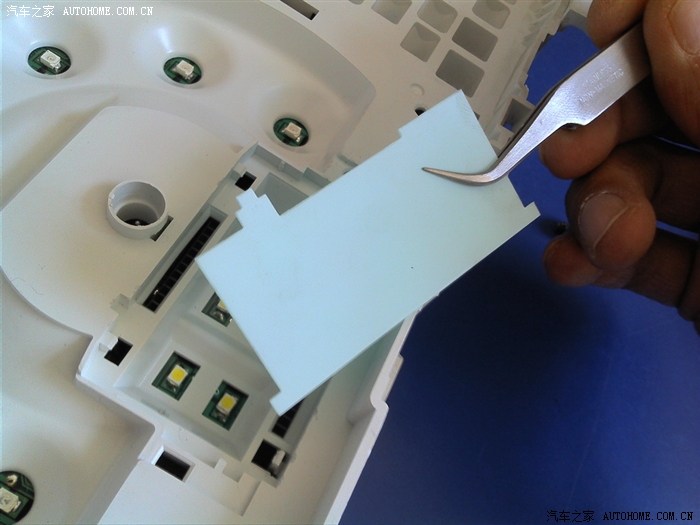

好了。显示屏卸下来了。显示屏下面有个蓝色的卡片状的东西看到了吧？ 这个就是我那失败的小板子。

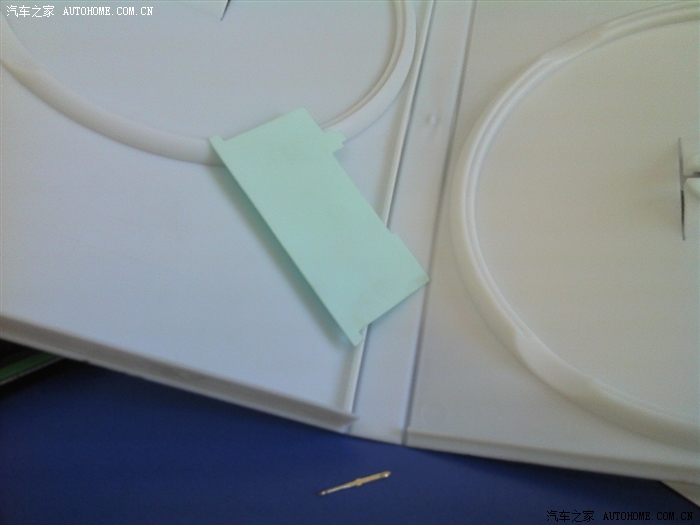

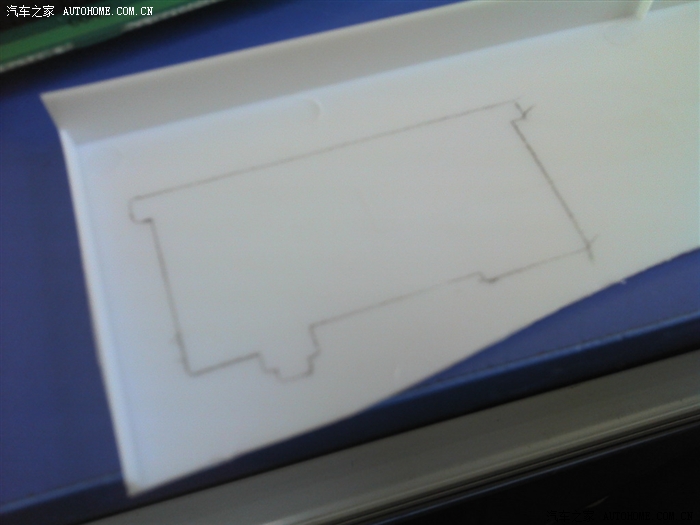

先把他拿出来，用白色CD盒做一个一模一样的替换掉。

这个是做好的代用品。

现在可以看到我们要换的灯珠了。先别急，我们还要把这个壳子也卸掉。

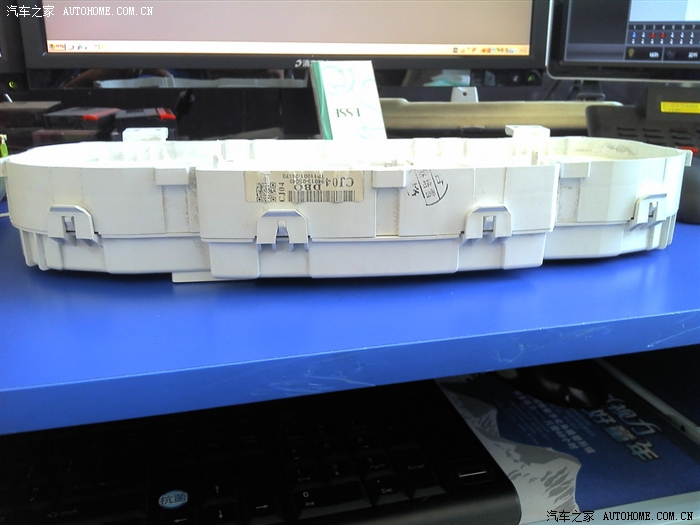

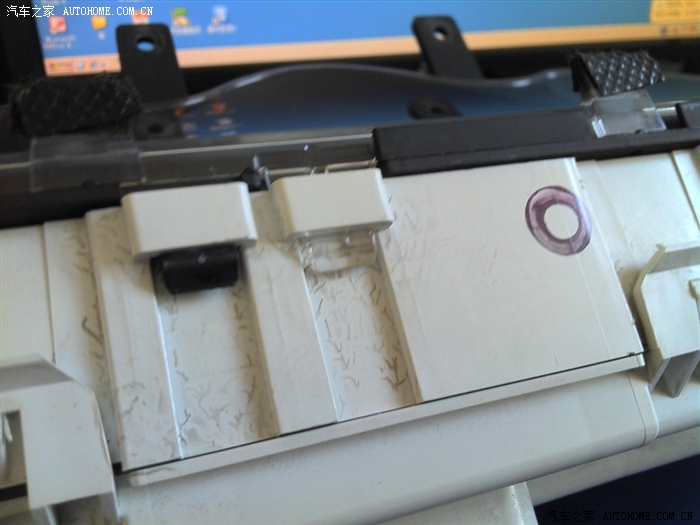

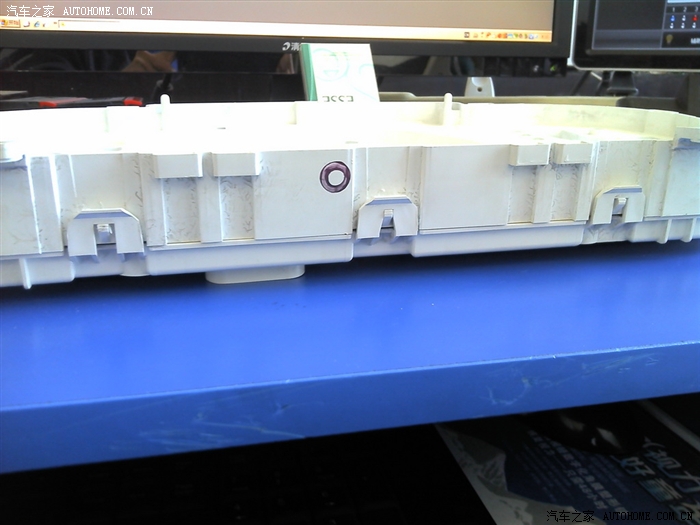

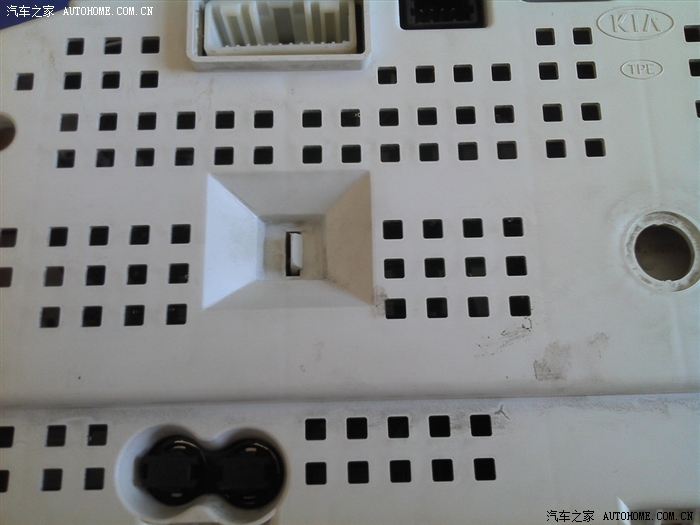

表盘周围有很多卡扣，后面也有两个。不注意后面的两个卡扣这个细节的话无法打开的。

打开了。

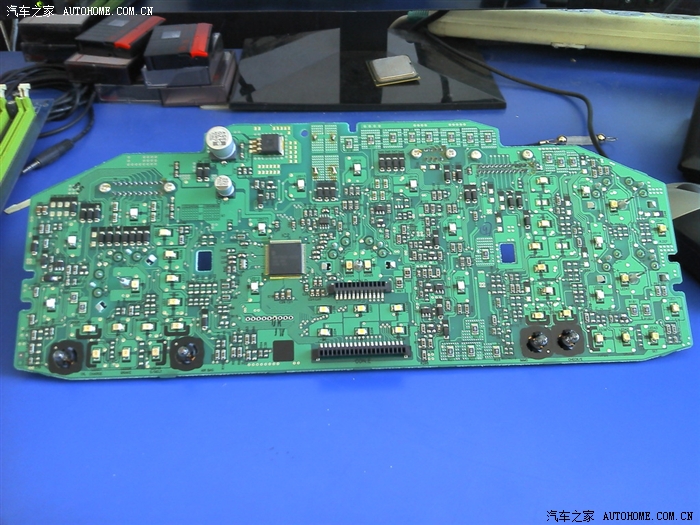

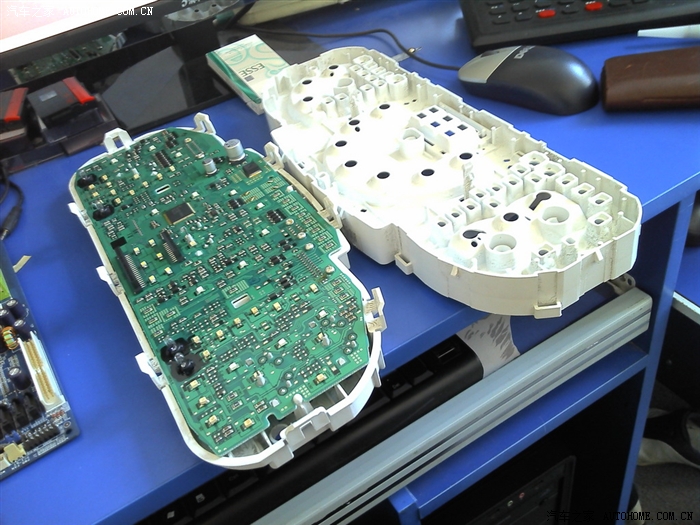

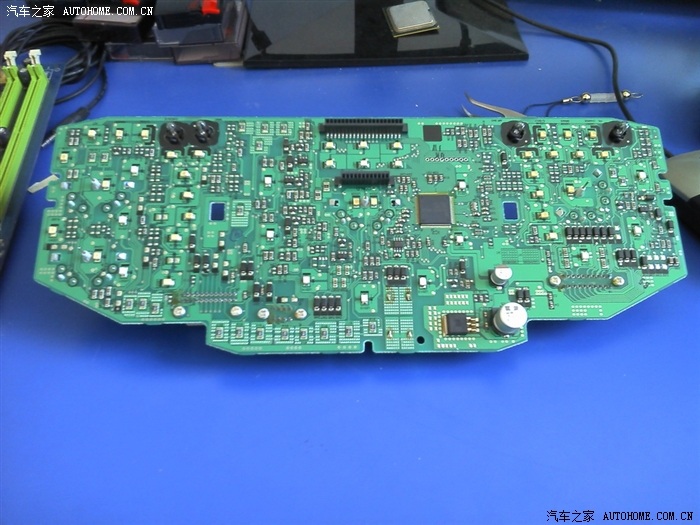

仪表盘的心脏让我给掏出来了。


这个方向是我们看到的仪表盘真实的放向。

左边画圈的三个灯珠是转速表的灯珠，是要换的。

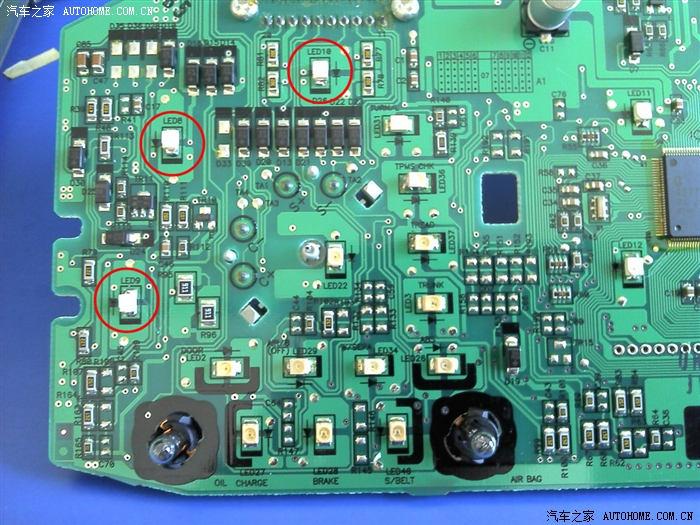

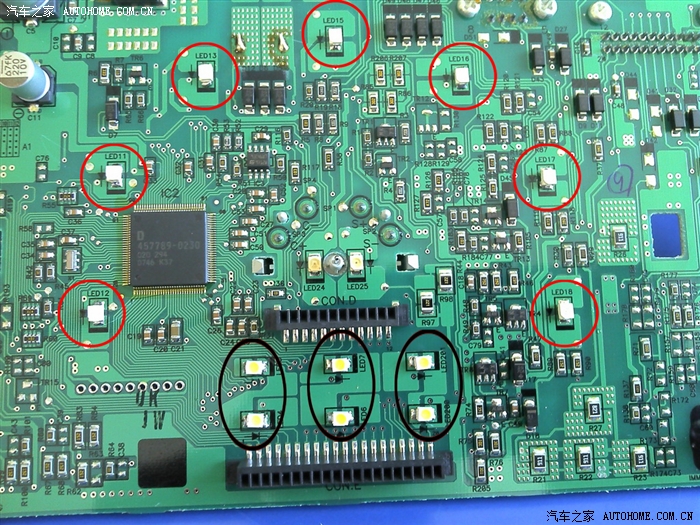

红圈里的是速度表的灯珠，黑圈的是行车电脑灯珠，这些是要换的。

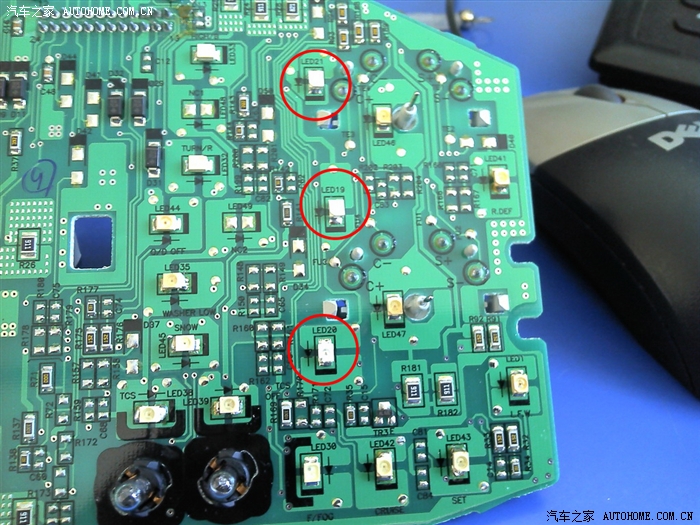

这是右边，红圈里的是水温表和油箱的，也是要换的。

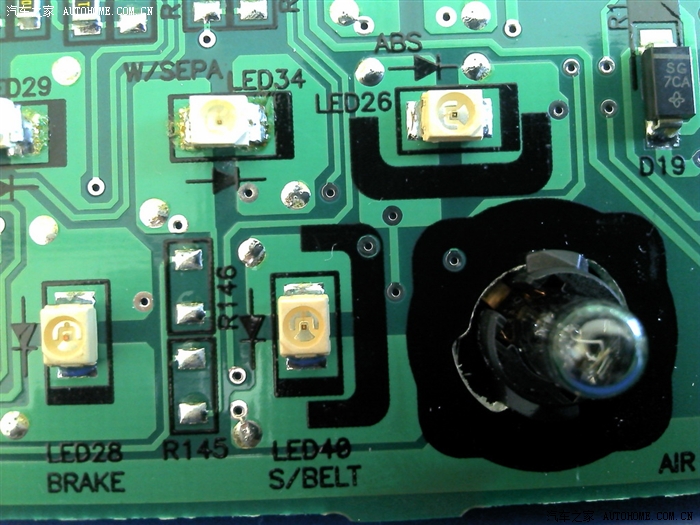

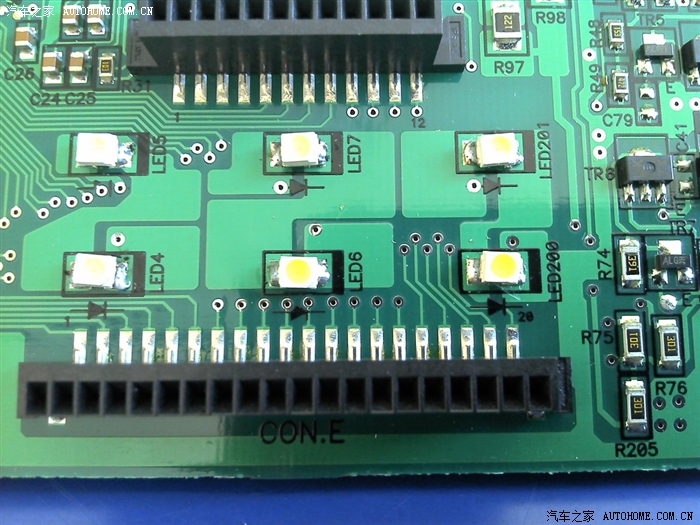

上面两张图显示屏的灯珠，注意看灯珠的极性。

这样一来，所有不喜欢的颜色的灯珠都更换完毕了。

下面要开始改自发光。

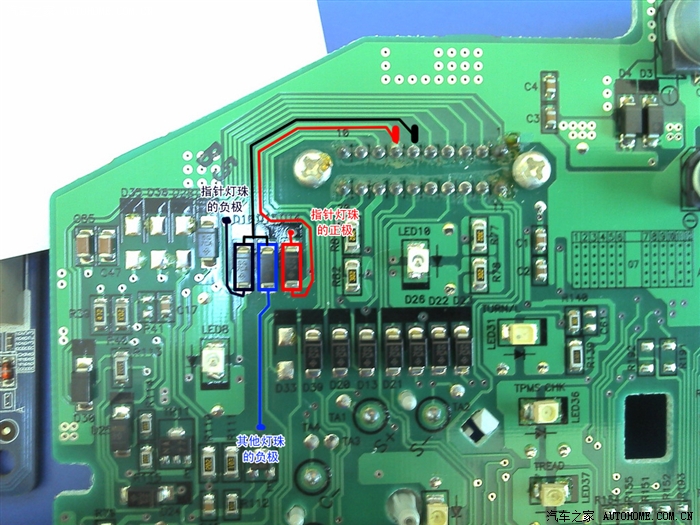

仪表盘左上方有一排接口，注意我标记的红黑条纹。红色的是给仪表盘灯供电的正极。平时它什么都不干，你只要拧一下大灯开关它就开始供电。旁边黑色的是负极。我把那个正极的针脚拔出来。

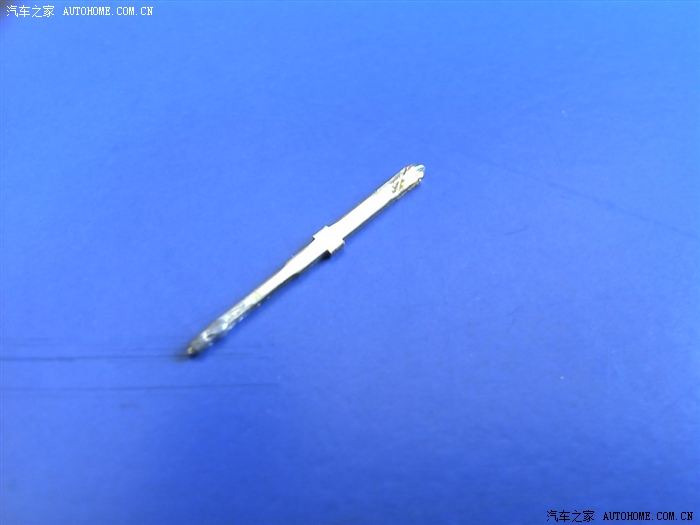

针脚的遗体。

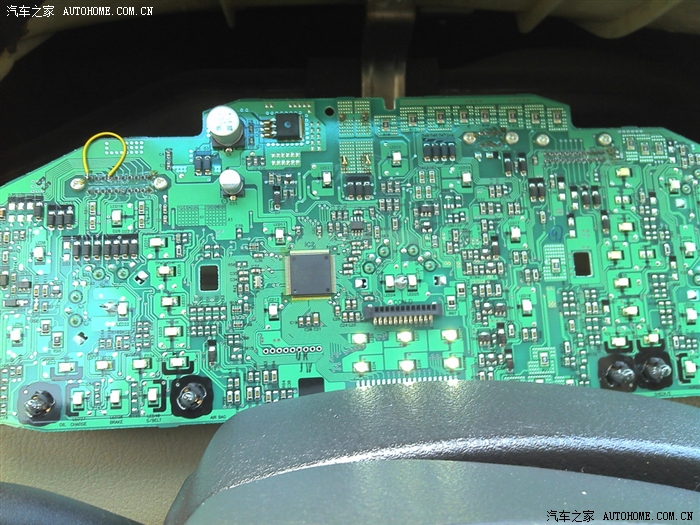

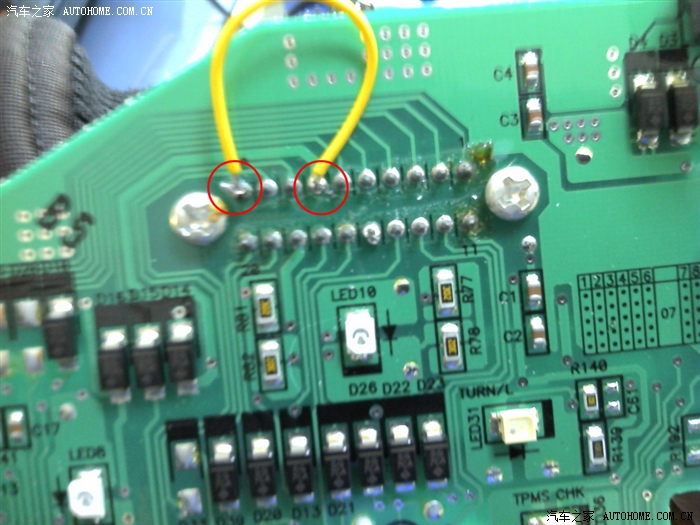

这个排线的第一个引脚12V电压。但这个东西平时不开钥匙是不加电，开钥匙就加电。车子启动了就上升到14V。我们把第四个已经拔掉引脚的线路和这第一个引脚连接起来，让这个第一个引脚给所有的仪表灯珠供电。

好了，上车调试。

打开钥匙灯亮了，看到大灯开关在哪个档位了吗？

先测试所有设备，全部正常。要开始装回去了。

先把表盘线路板的外壳装上，再插上显示屏。要掌握好力度。

显示屏上方的罩子上好。

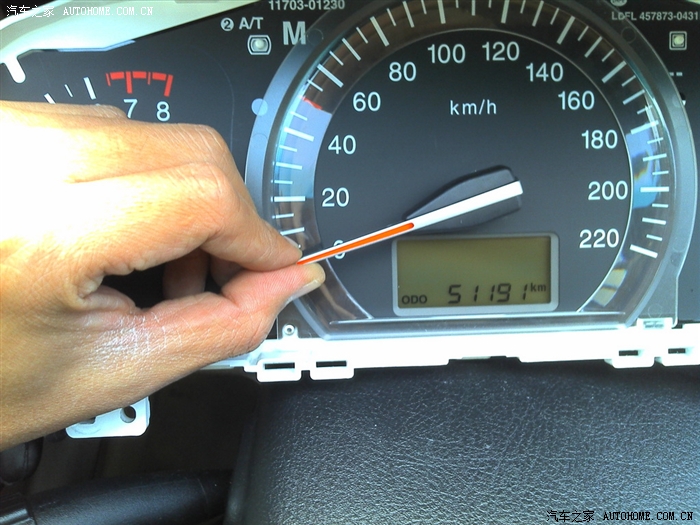

表盘面板上好。下一步要上指针了。注意要启动一下车子，然后熄火，让所有指针位置归零。

所有指针上好，仪表盘罩也上好了。

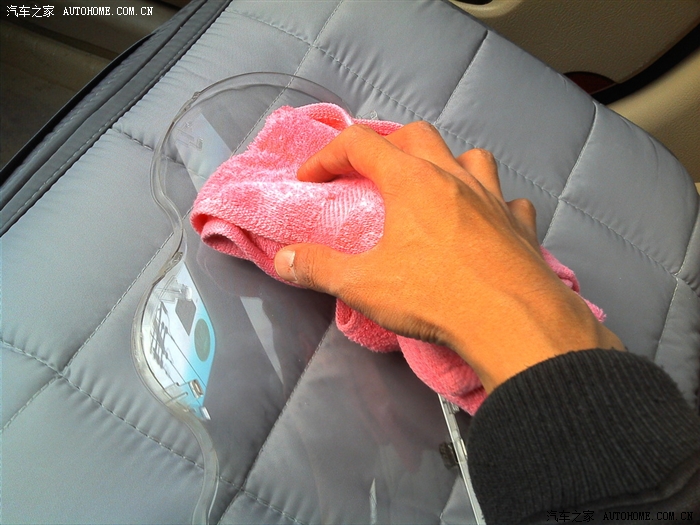

仪表盘玻璃面要擦干净了，要不然你还要拆一次。

注意看细节，要从下面开始往里推进的。
现在开始拧螺丝。也要注意细节，先拧对角的螺丝，为什么你知道。

上最后一个罩，从下面的卡扣开始往里推，推到尽头后再推上部。

上面的两颗螺丝拧紧。作业完成！！！！！！！！

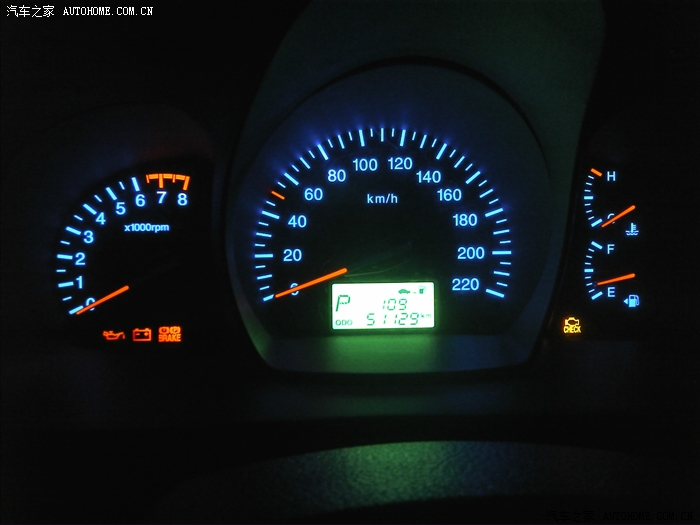

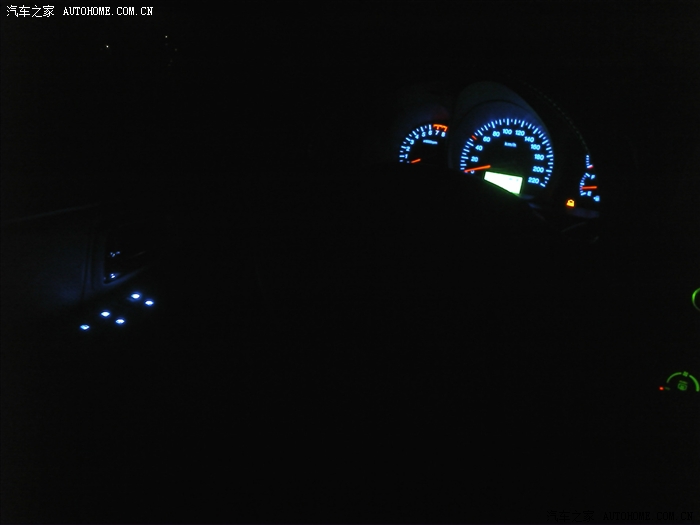

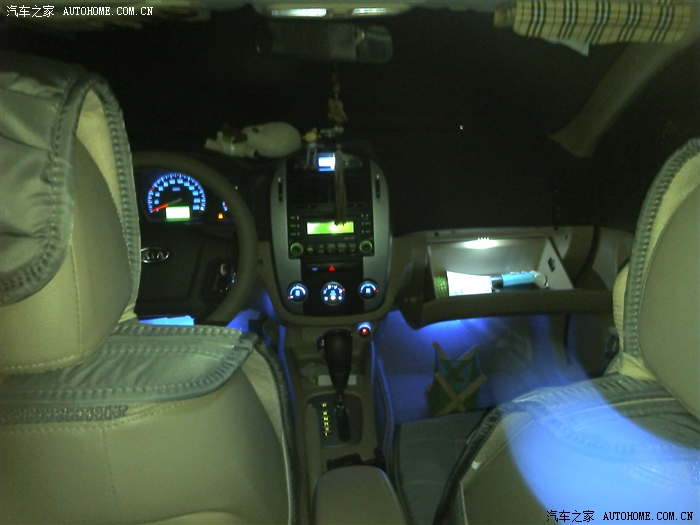

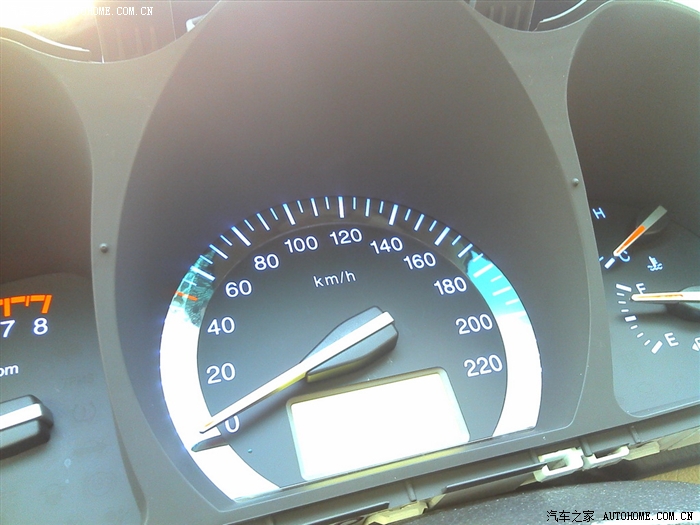

试试效果！

没有开启钥匙。

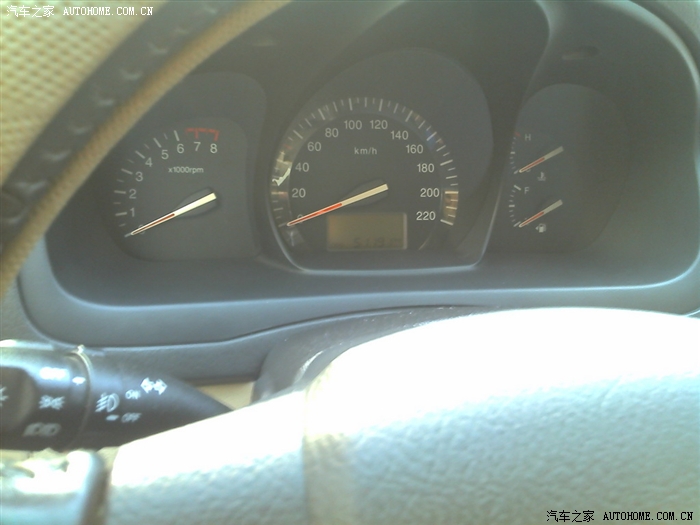

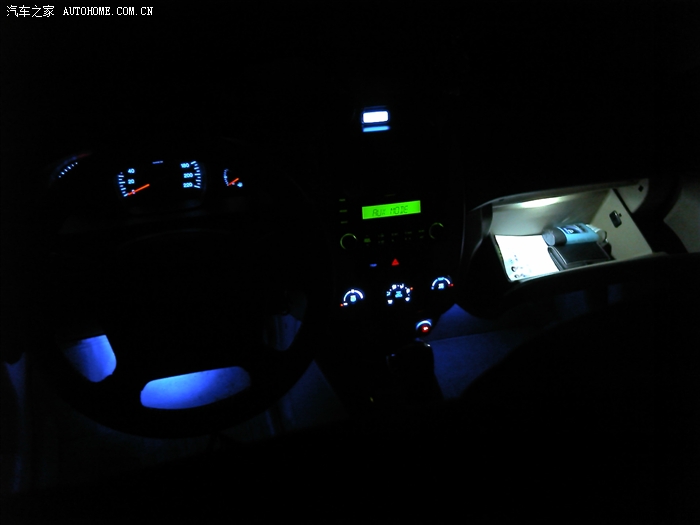

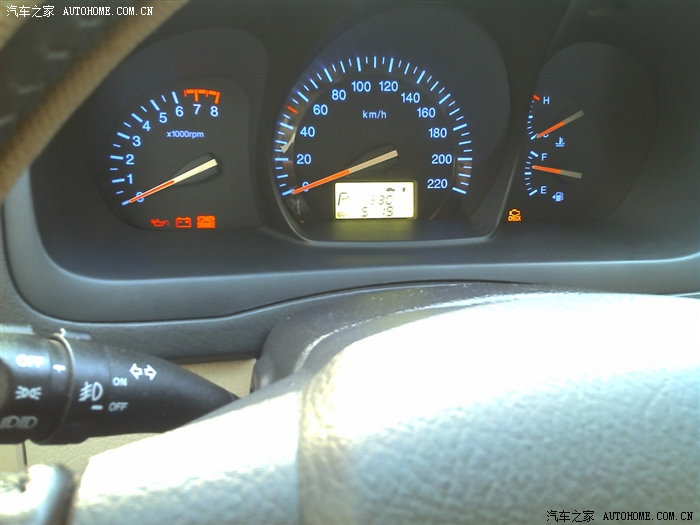

注意看大灯开关的档位，开启钥匙后的效果。

好了。今天的作业完成了，虽然还不肯定是不是圆满，但目前为止我认为还可以。若有更好的意见希望大家提出。谢谢大家！！！

 ＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋

今天再补充两张，希望对大家有帮助。
