一脚踢 尾门按键 上海老李马自达cx-5电动尾门详细安装…
电动尾门…对于经常使用后备箱的来说…很方便…很实用的东西…其实安装不难……给大家参考下…给有能力的人一个参考…
此款有4s专用 也是是4s店内精品配件 属于原装
防夹功能 电吸功能 遥控关开 脚踢功能……附带原装楷模按键……声音很小！和高档车后门完全一样
慢慢 上面所有功能一个一个开通
此款有4s专用 也是是4s店内精品配件 属于原装
防夹功能 电吸功能 遥控关开 脚踢功能……附带原装楷模按键……声音很小！和高档车后门完全一样
慢慢 上面所有功能一个一个开通

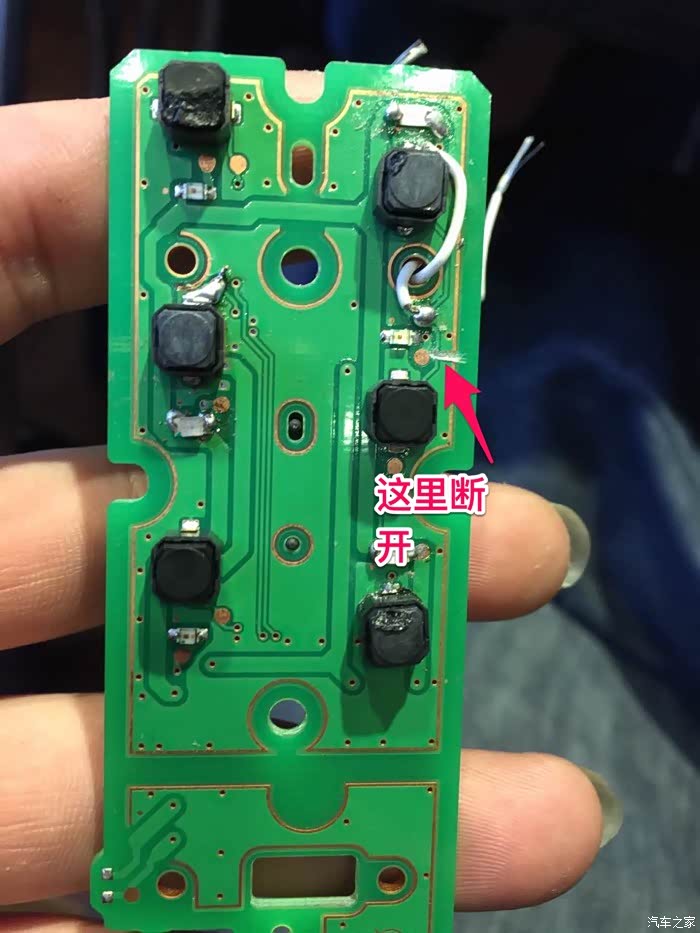

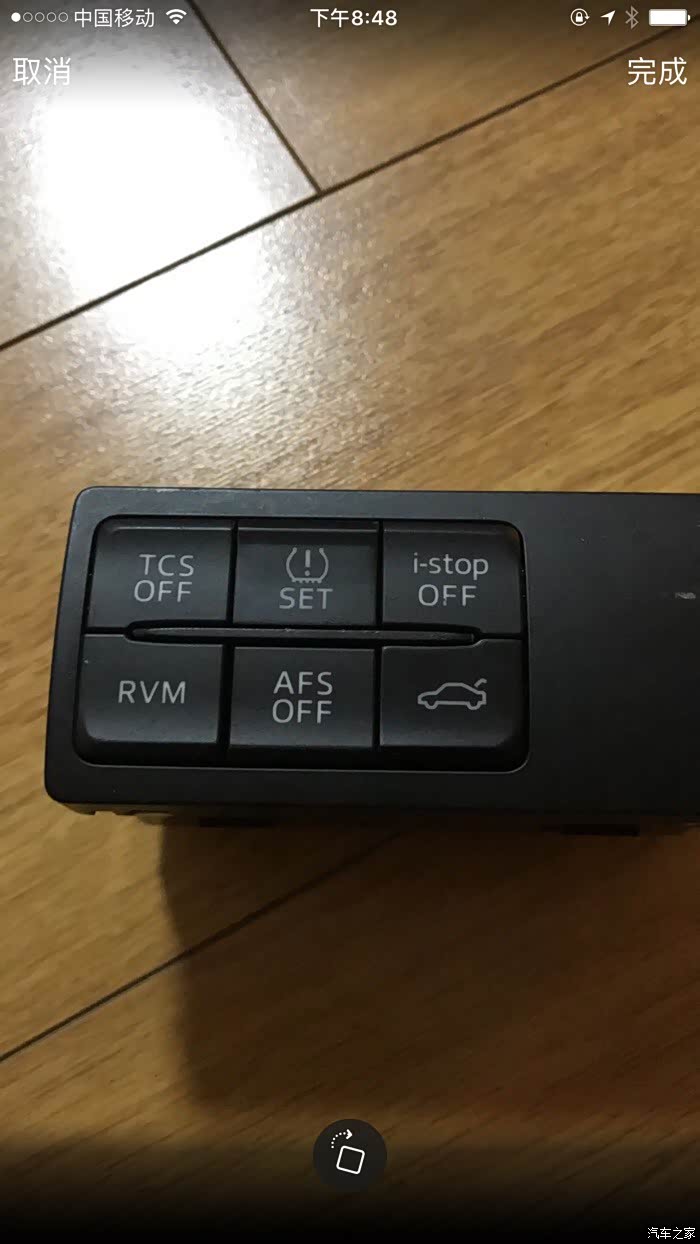

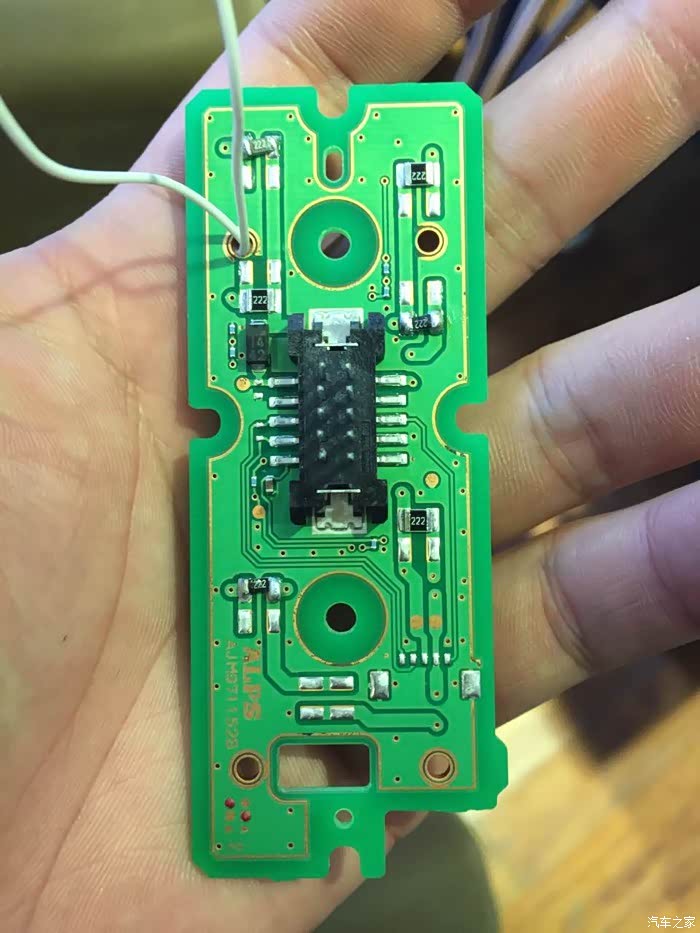

电动尾门开关 需要割断旁边与线路板上的线路，使其是一个独立的开关 控制电动尾门，
断开线路 焊接2根线
led 灯泡 电阻 都是配好的
开关面板安装回去
全国4s都有出售的 原装精品电尾

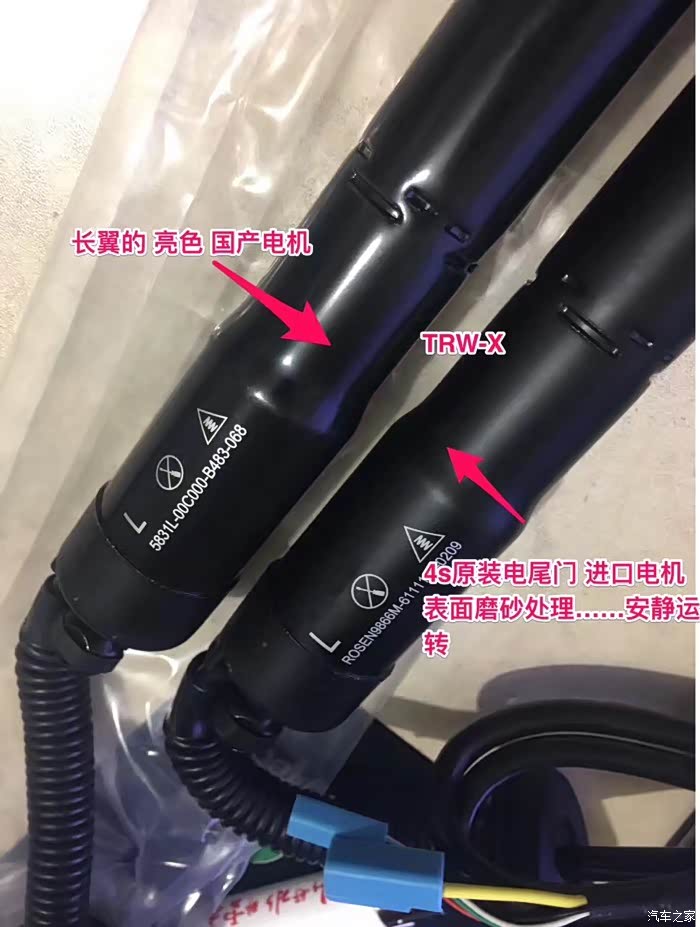

需要声音安静…… 进口电机……质量好过市场上品牌

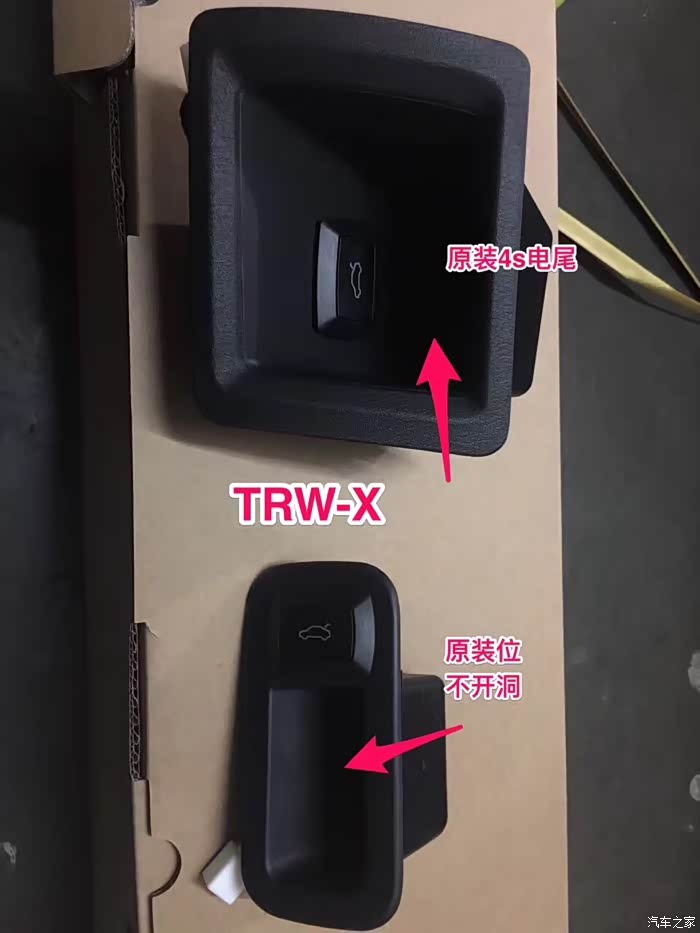

最主要前后后不需要开口……按键原装位置 美观不开洞
需要声音安静…… 进口电机……质量好过市场上品牌
最主要前后后不需要开口……按键原装位置 美观不开洞

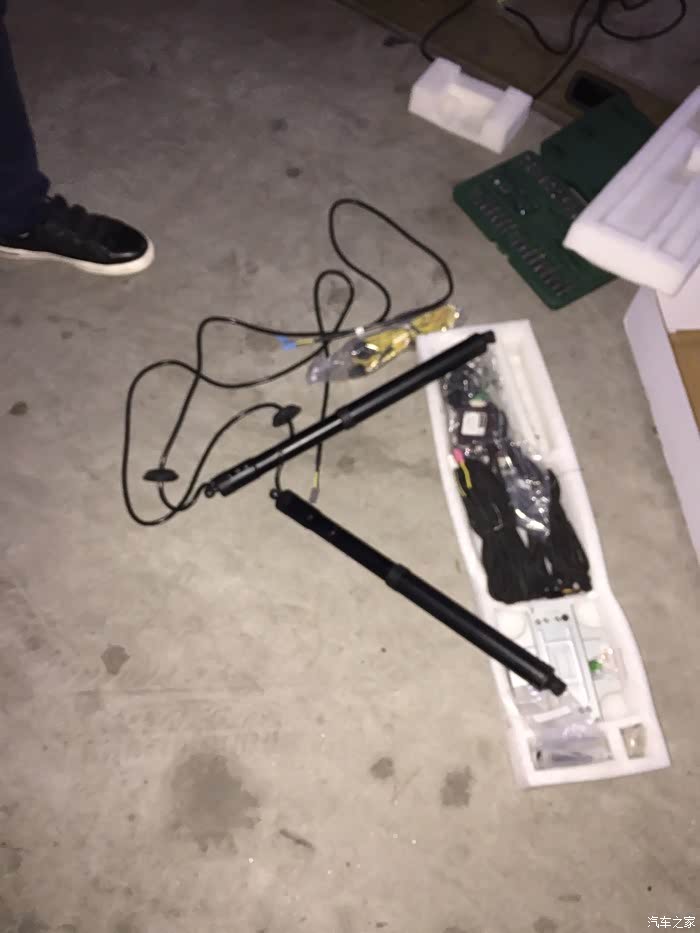

高大上的全家福啊…
门版打开的这个卡扣……
卡扣旁边的这个拉手……都拆了…
原谅我的拍照技术吧…

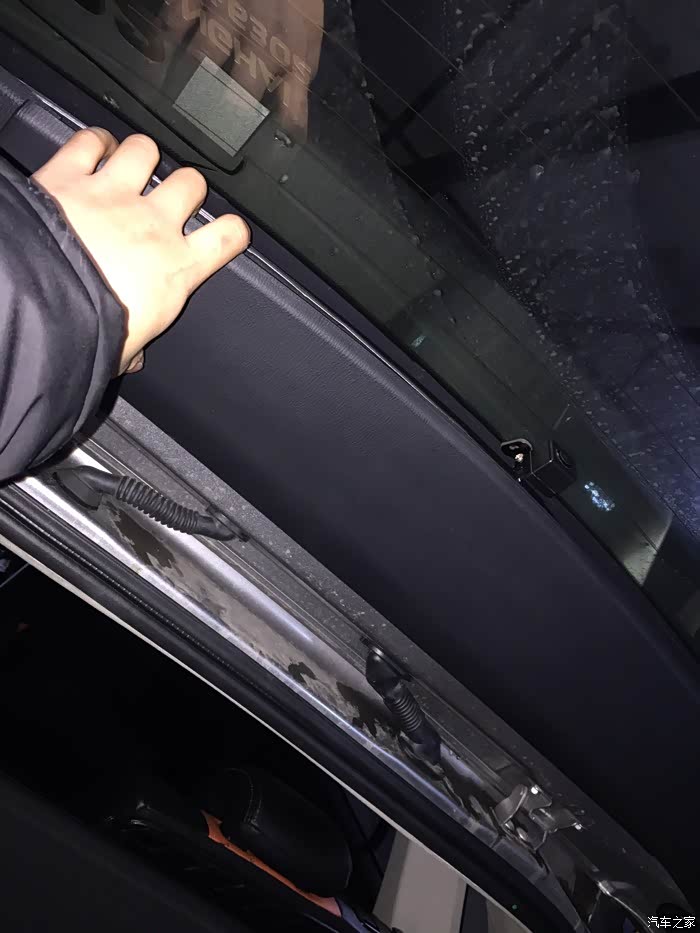

长版子…用力往下拉…
卡扣拔了…然后用力拉…
拉完还有个卡扣…老规矩拔了…
左边右边一样…最后最大的板用力往下拉就好了…接下去换杆子…

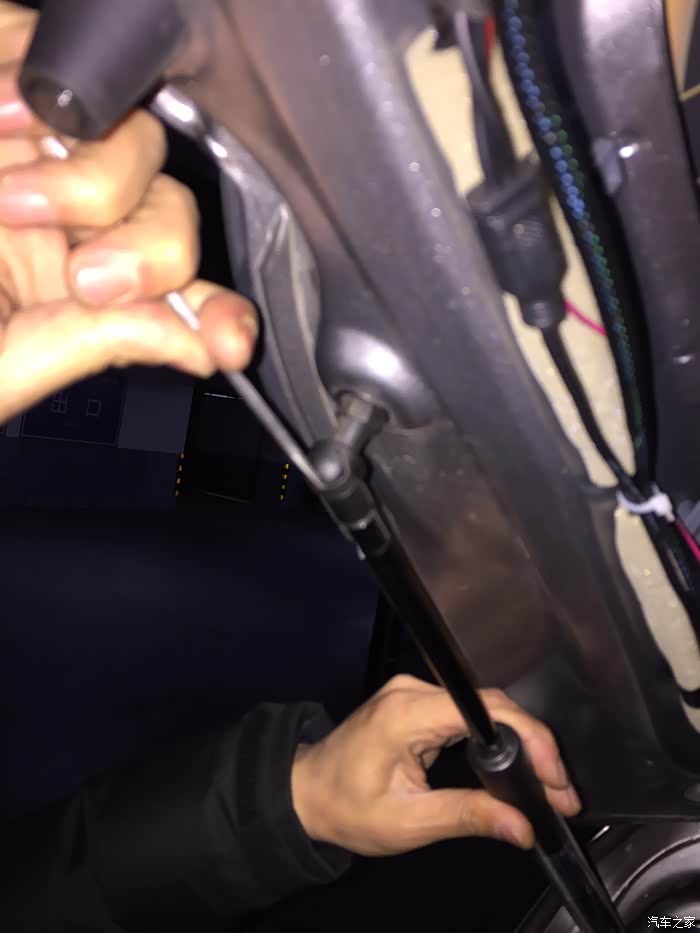

挑开……然后就可以拉出来了…一个四个…
切记…记得找个人给你顶着门哦…或者拿个梯子顶住…不然会掉下来的…

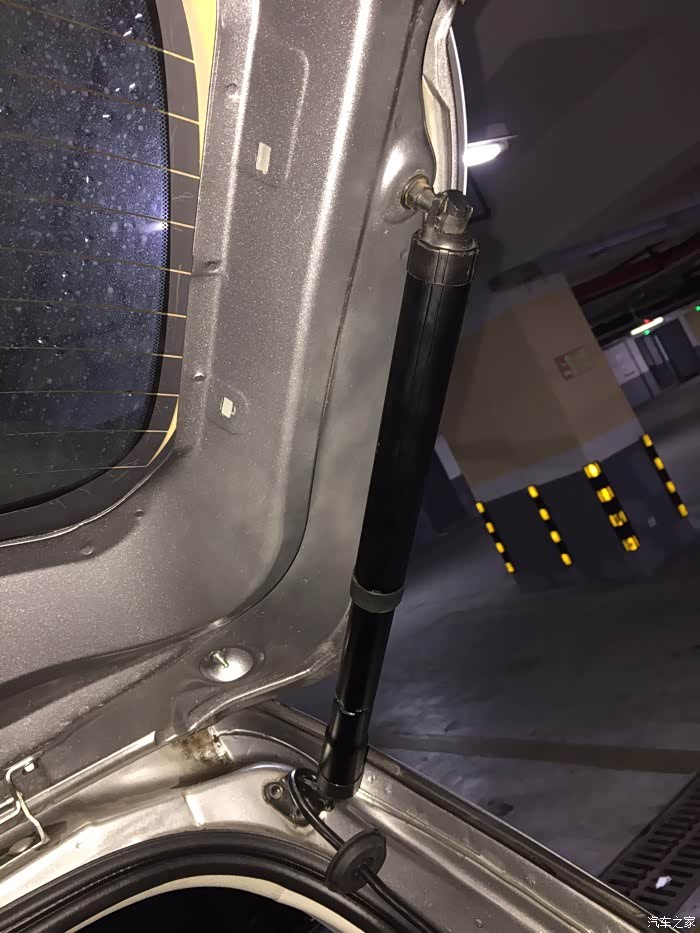

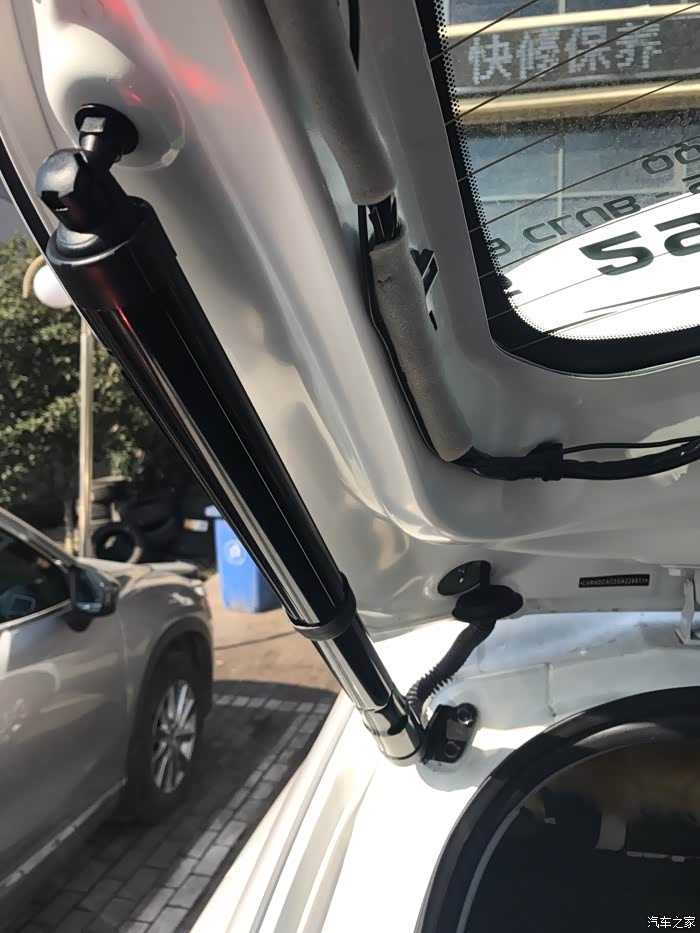

新杆子上场…粗壮…
杆子的线从这里走…垂直…不然到模块上的会短…
嘿嘿……装了倒车后视镜下翻…原厂轨迹摄像头…有点乱…
盖上盖了……专车专用……完美贴合…
拔下锁的插头…

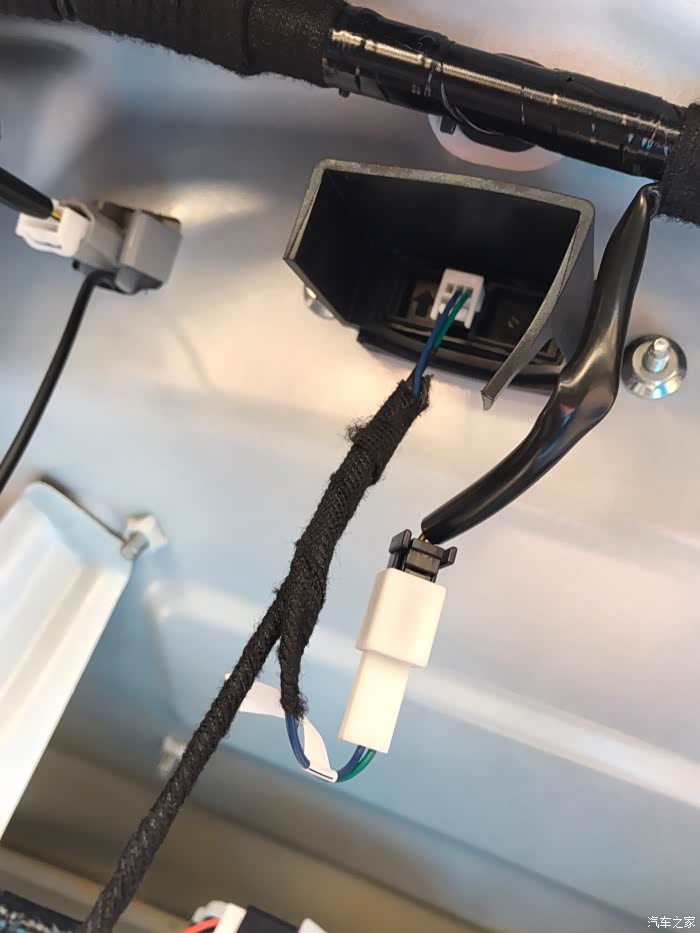

插上无损转换线…
这里是开锁的线…
同样替换上无损转换线…
换锁快…

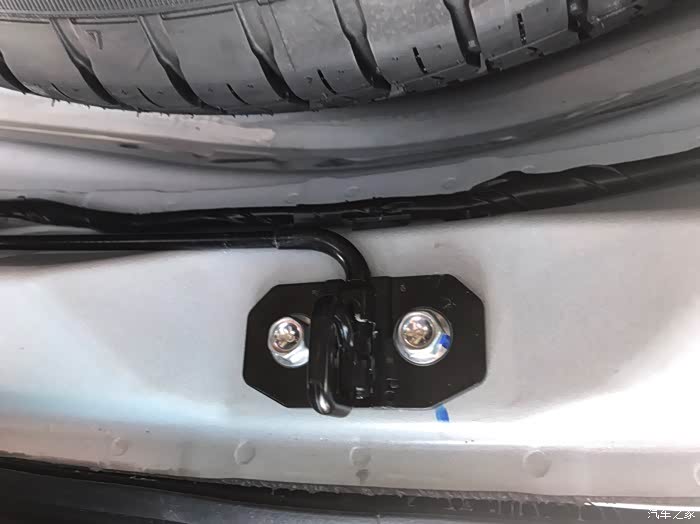

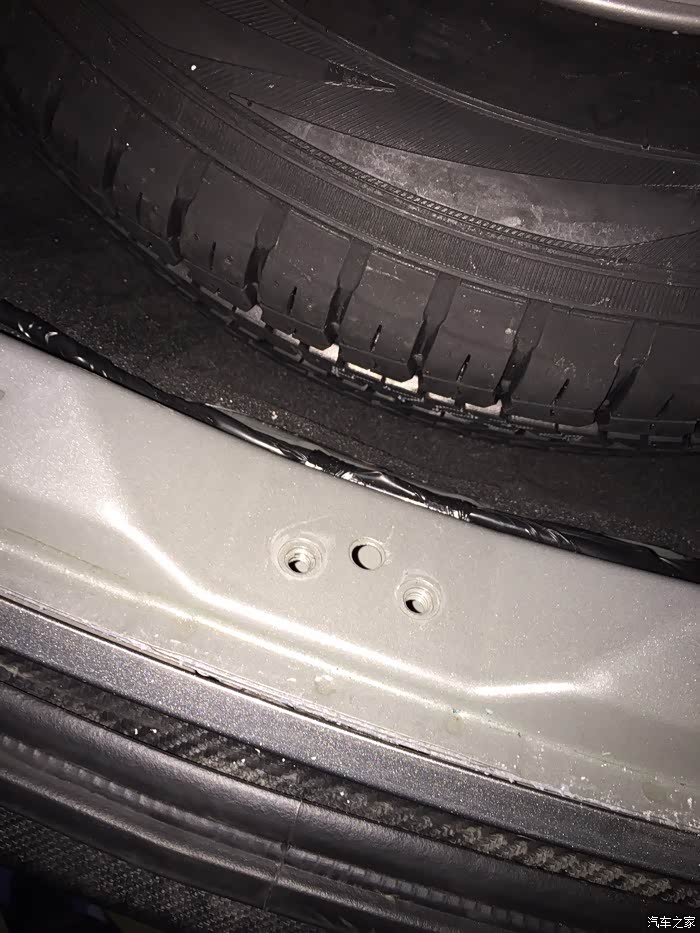

拆下原车的锁快…

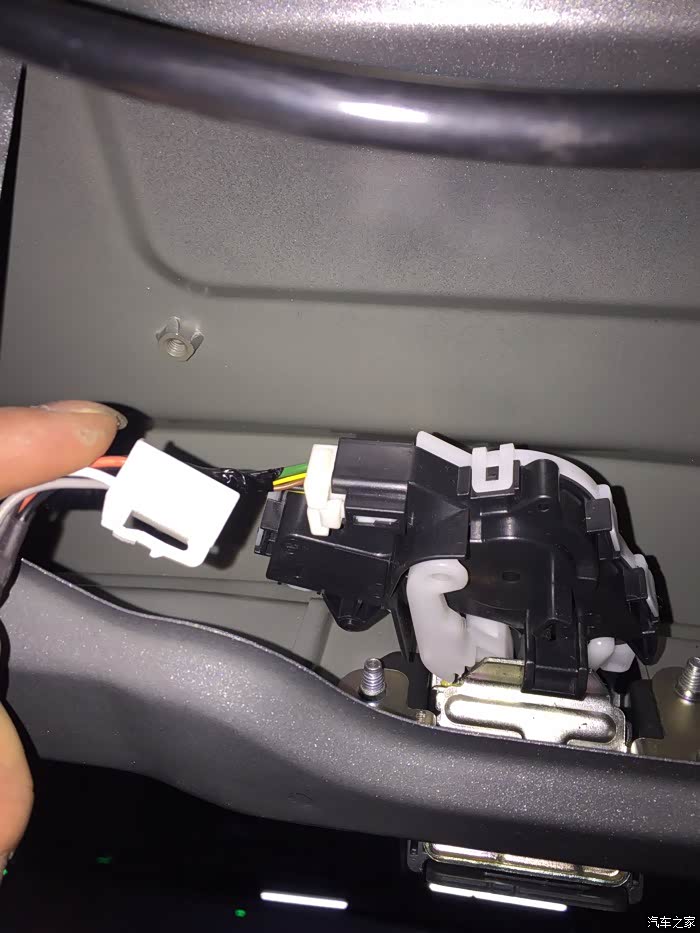

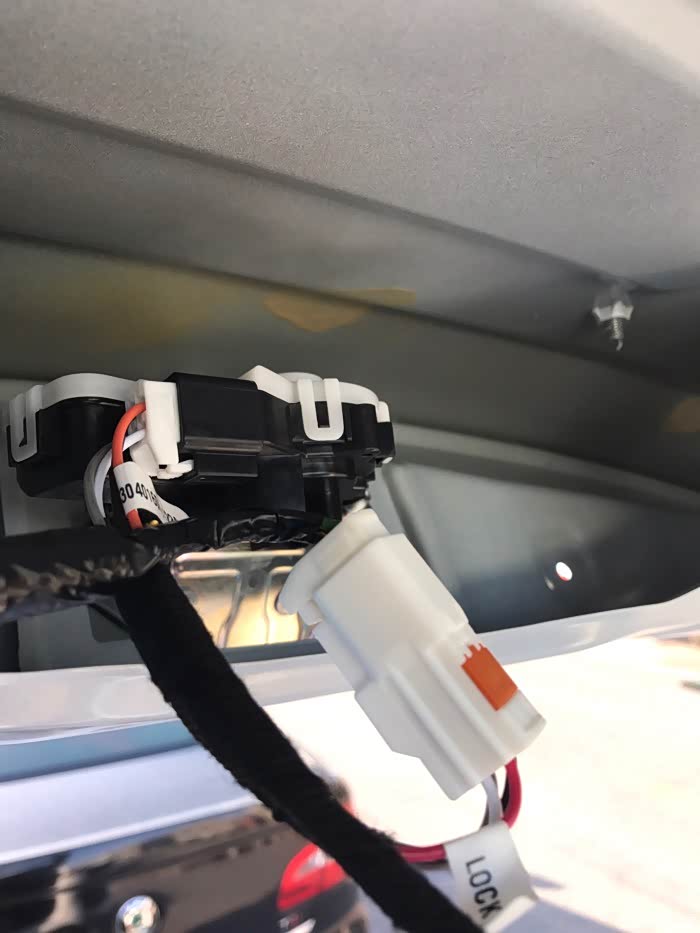

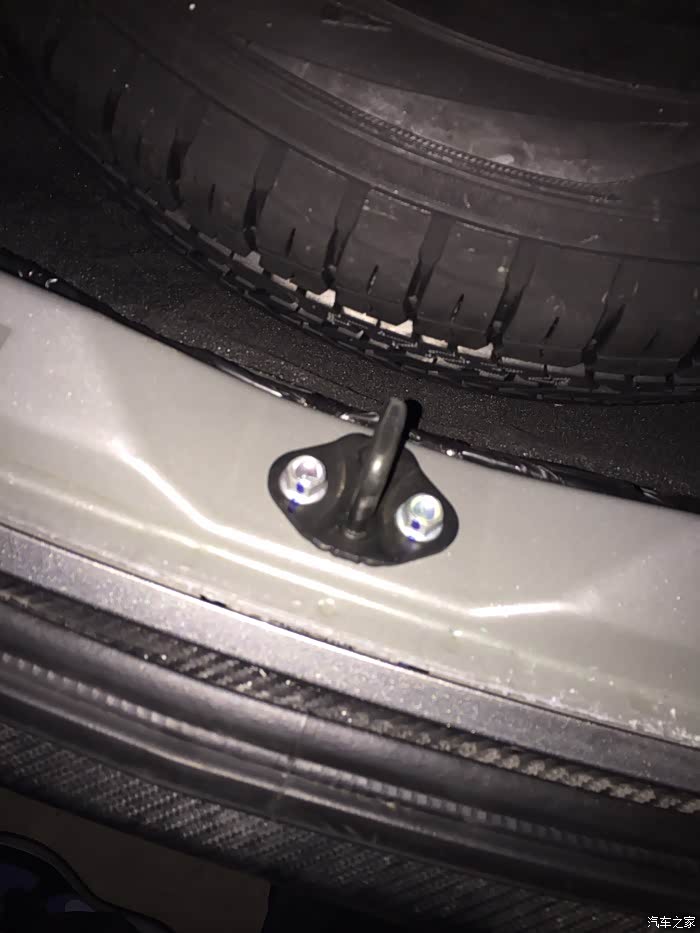

装上电吸的锁快…
电吸模块放在这里…
放几张清晰点的图大家看看…

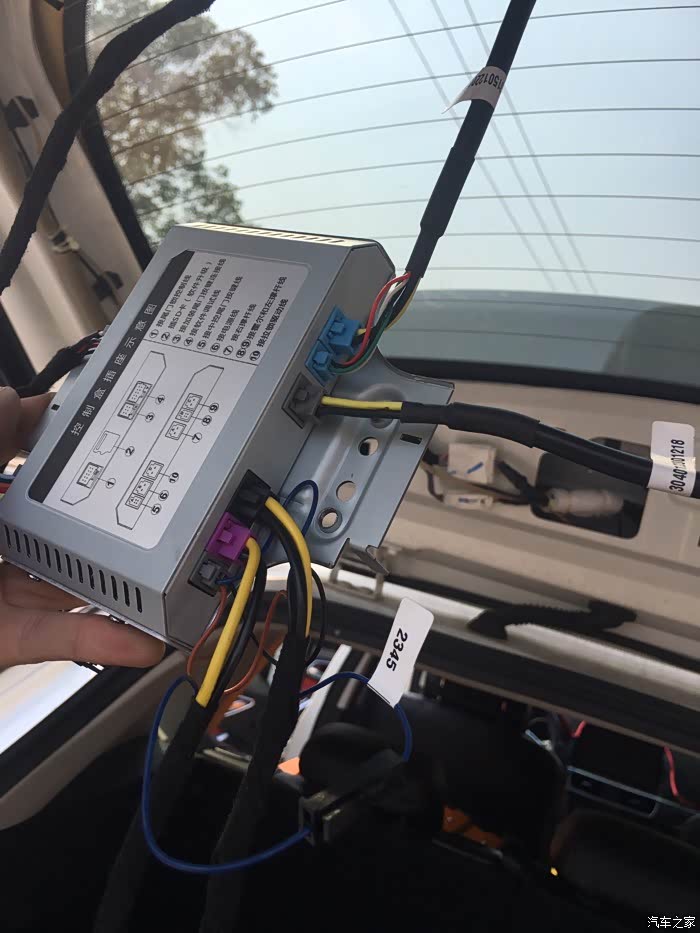

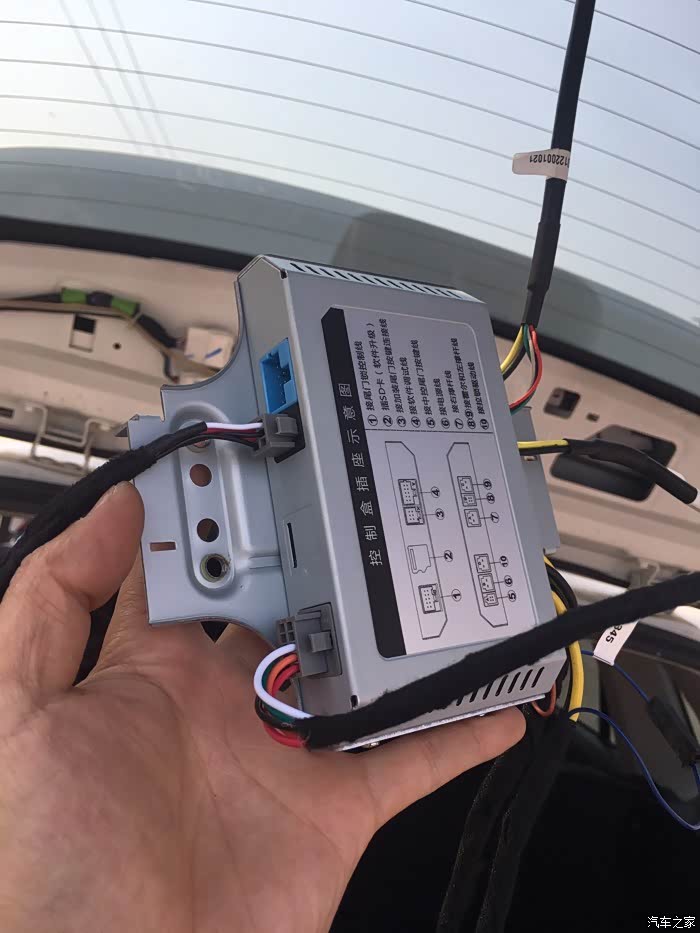

下图是模块的定义……线束按照上面的插入就行了…
很清楚很明白…

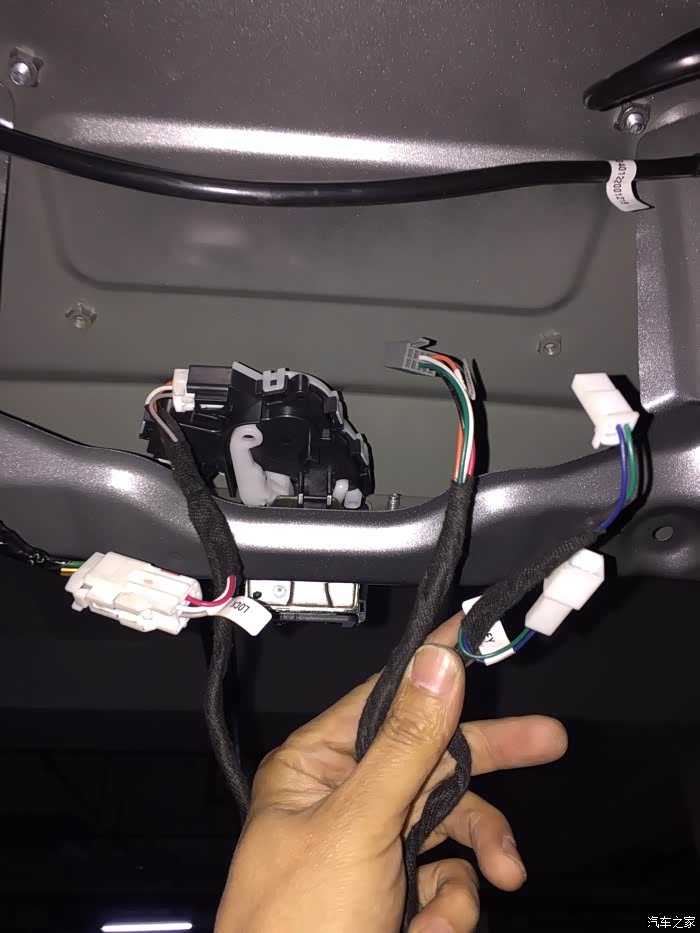

模块放置的位置…建议走好一根线插上一个口…
就下去走线了…电吸模块…和驾驶室的线……

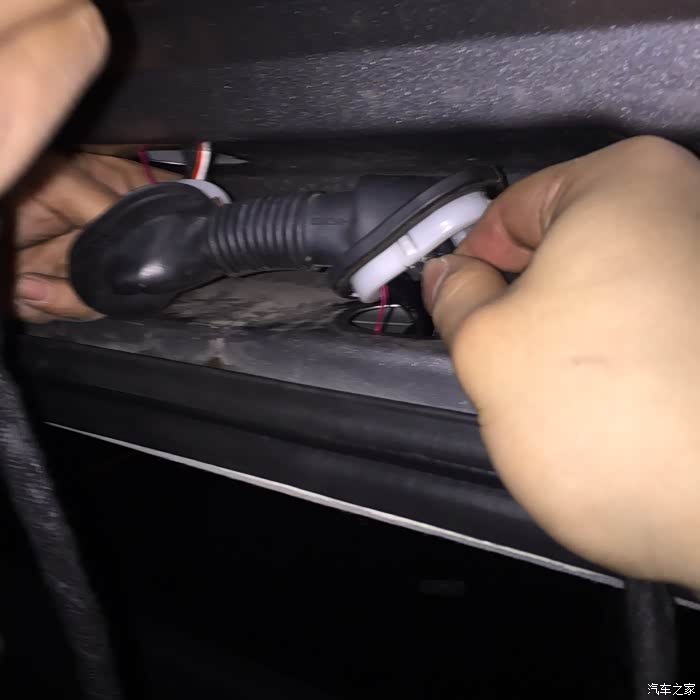

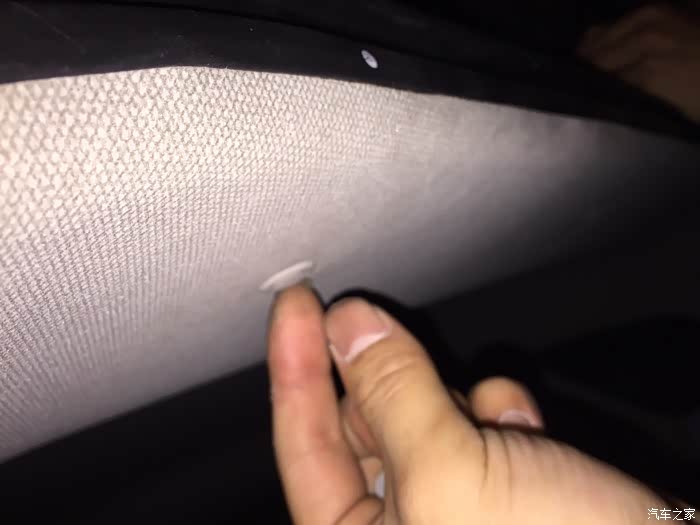

拔开这三个卡扣…

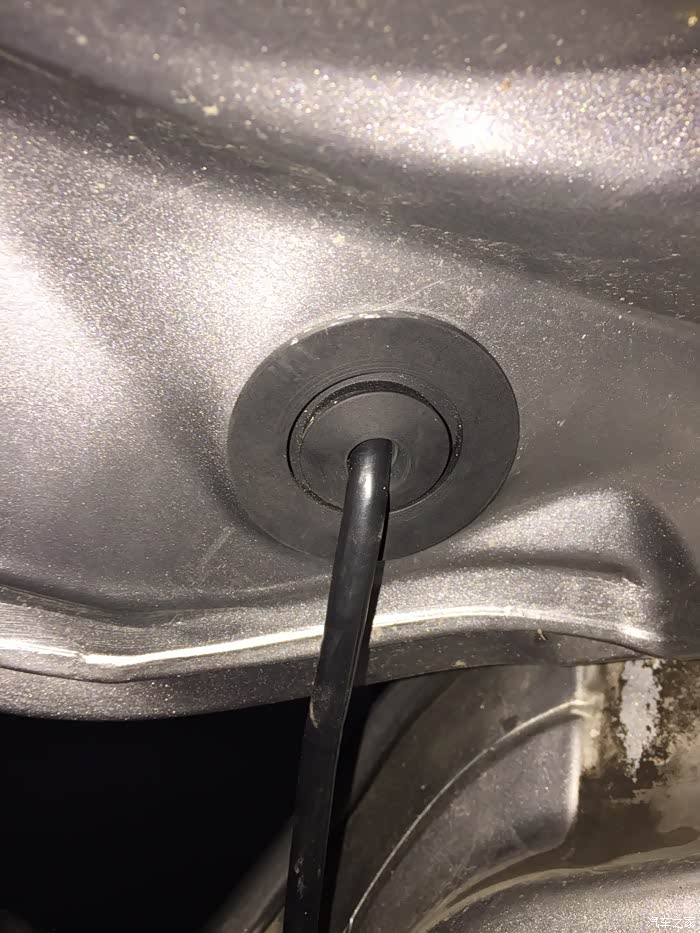

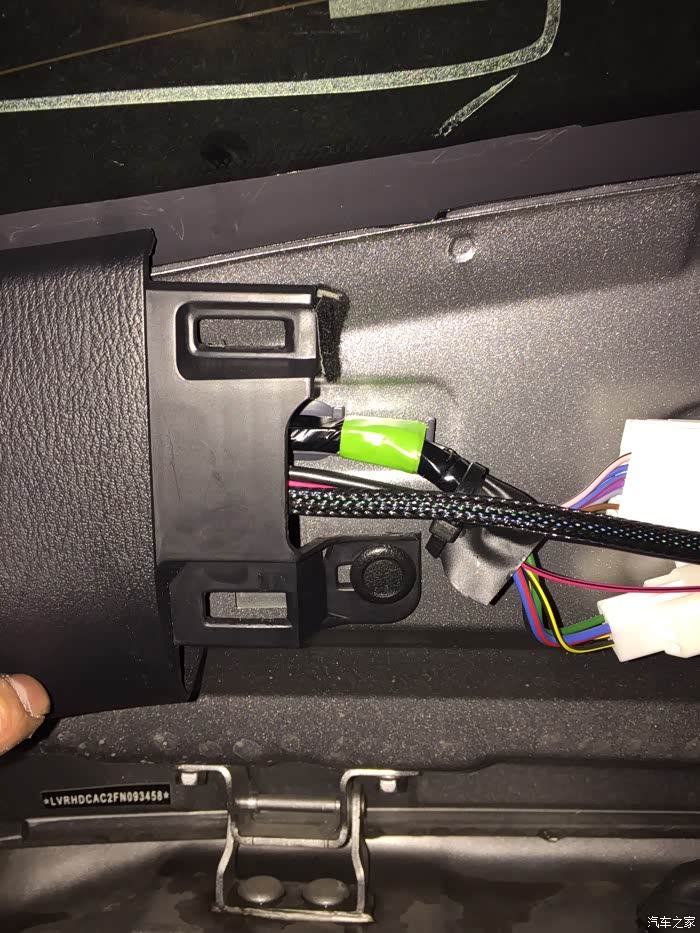

2条线束走这里…右边那个…大。
后面就搞定了…接下去驾驶室…

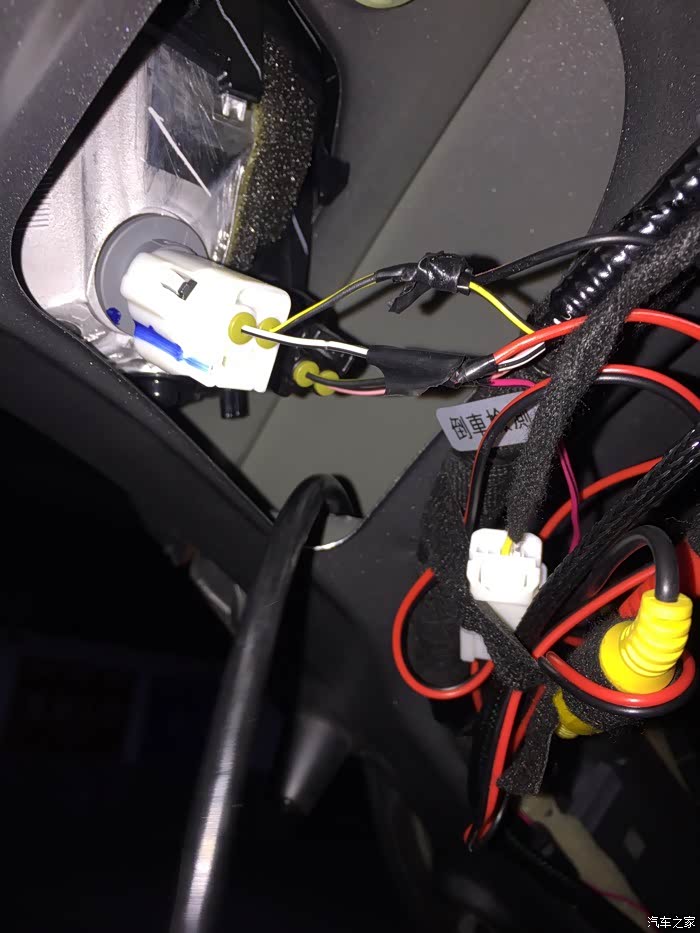

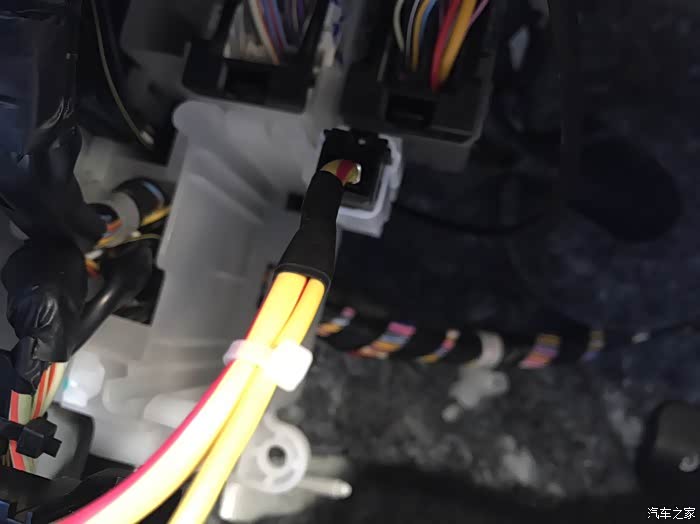

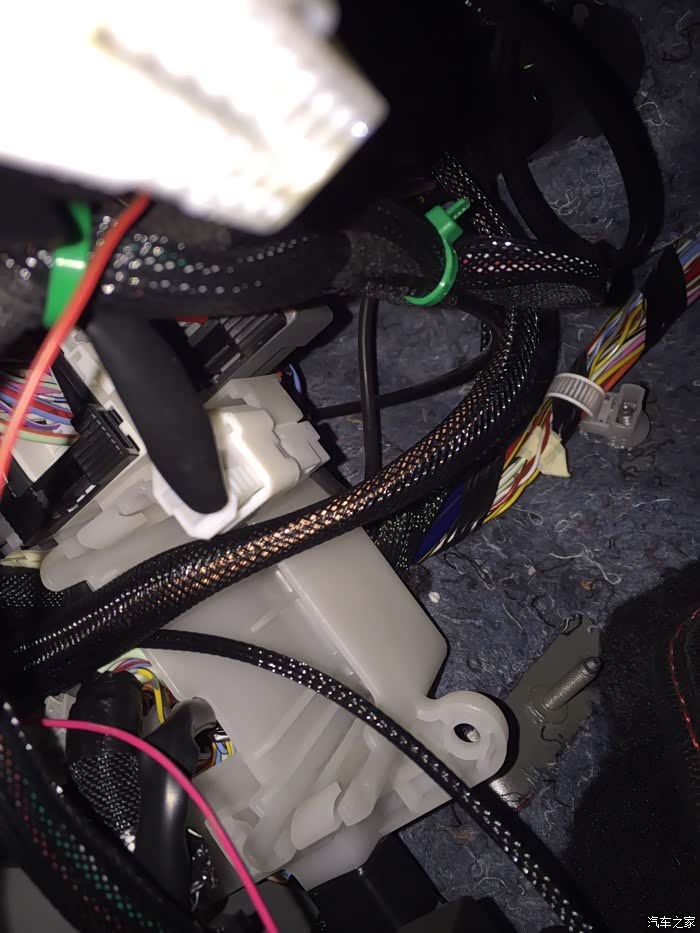

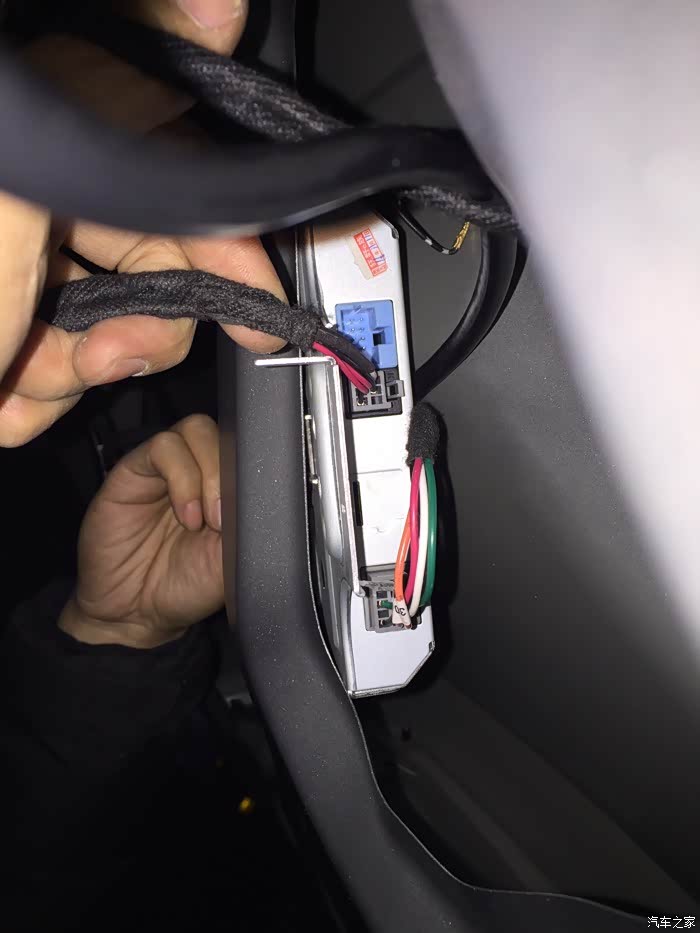

这个插头…在保险盒后面…就能看到…随动大灯模块旁边…
一样…拔掉接上无损转换线…

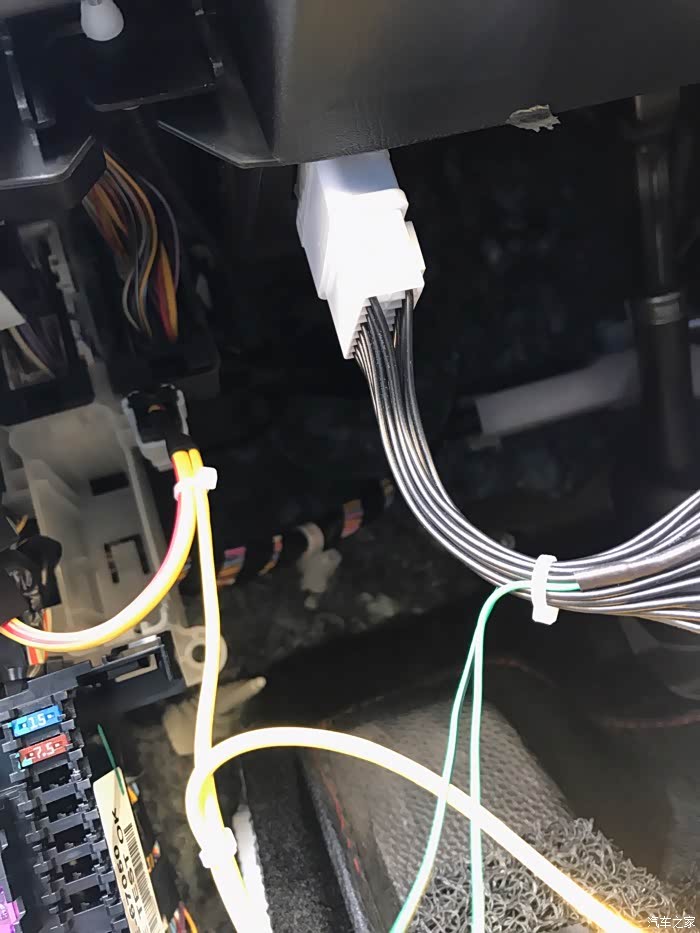

这个是obd…插上…分出了转接线…不需要担心obd不够用哦…
这个我也不知道什么模块…

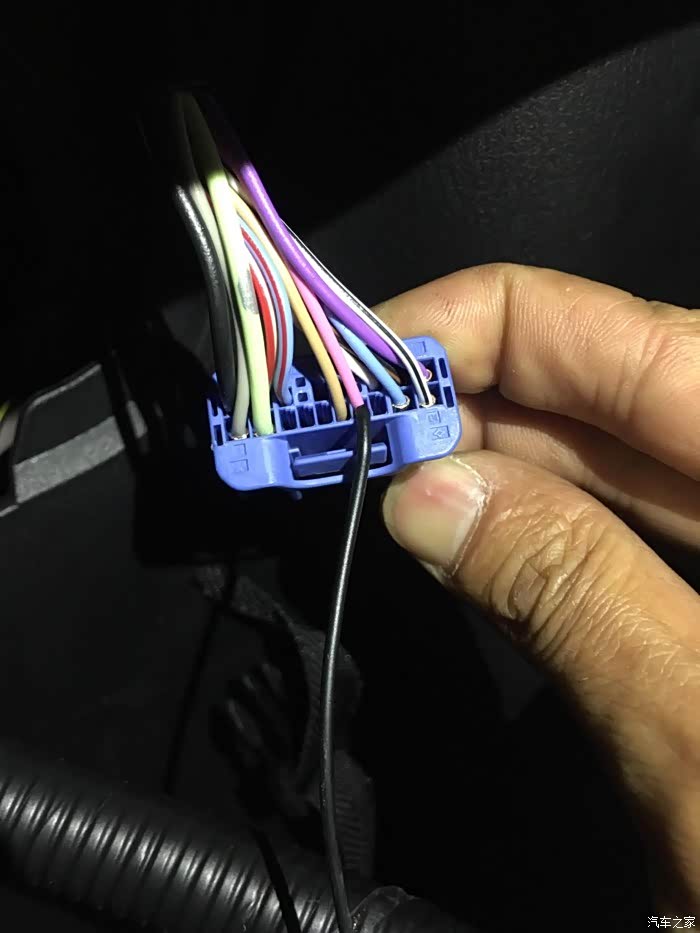

所有线对插就行…放心插……端子不对你是插不进去的…

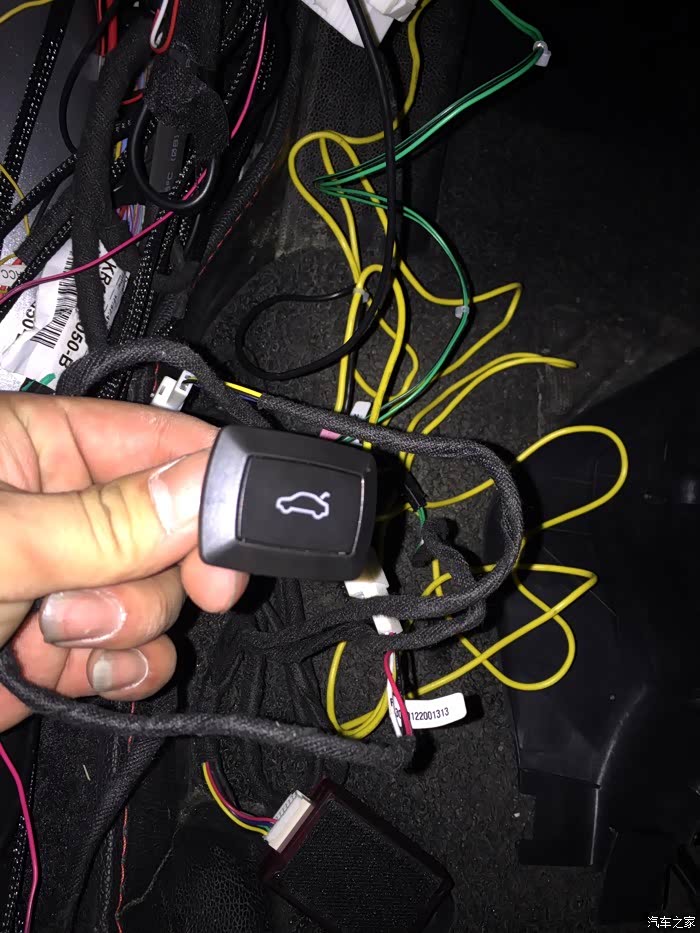

前面的开关…

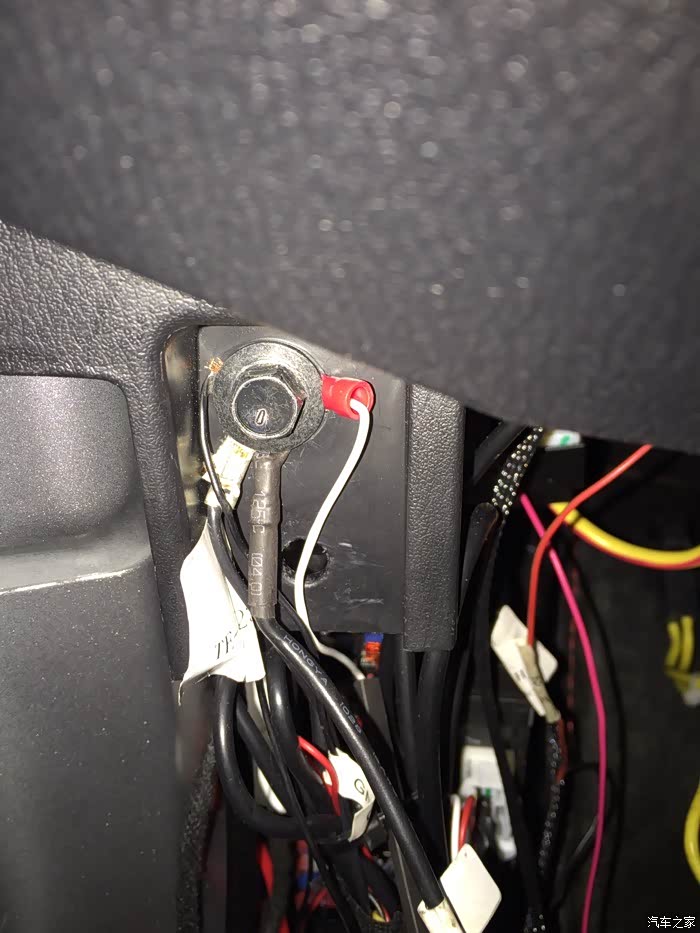

这是搭铁的位置……

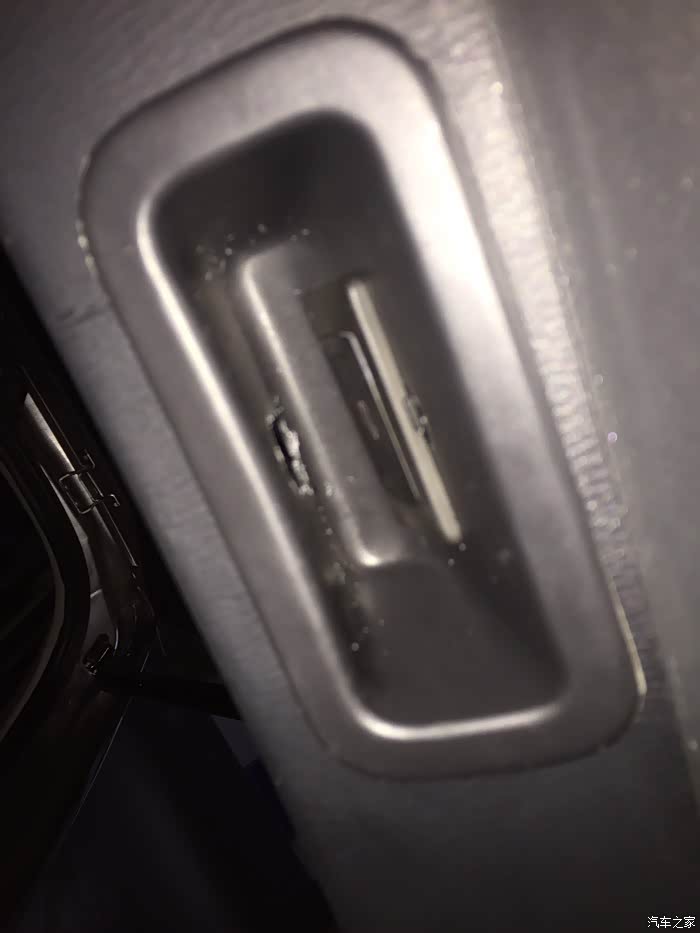

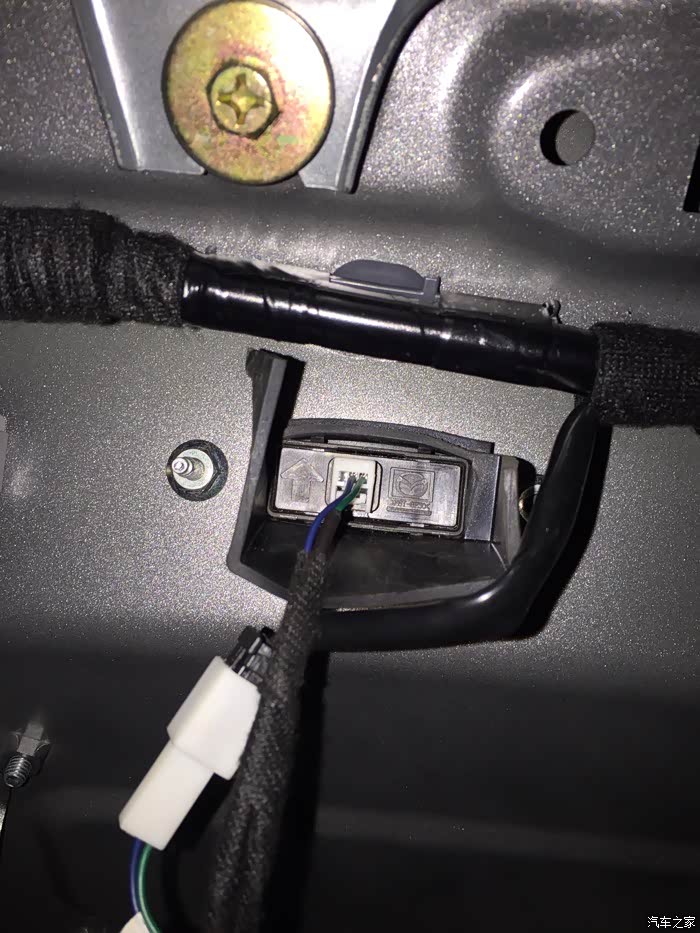

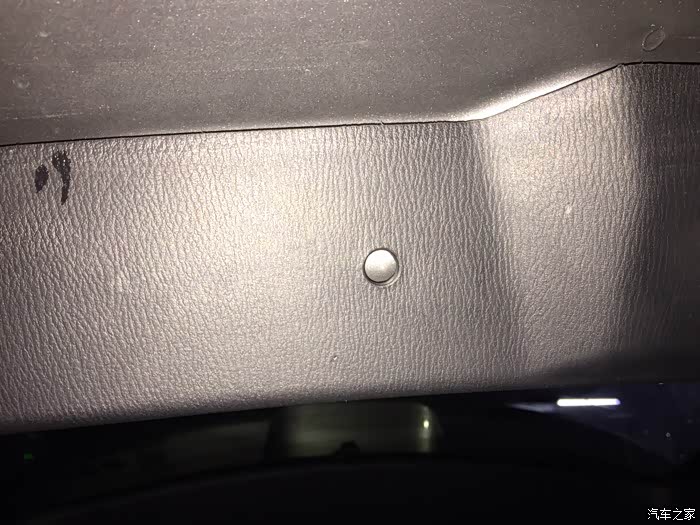

后面开关打孔位置…一定要打在上面里面点…不然放不进去…

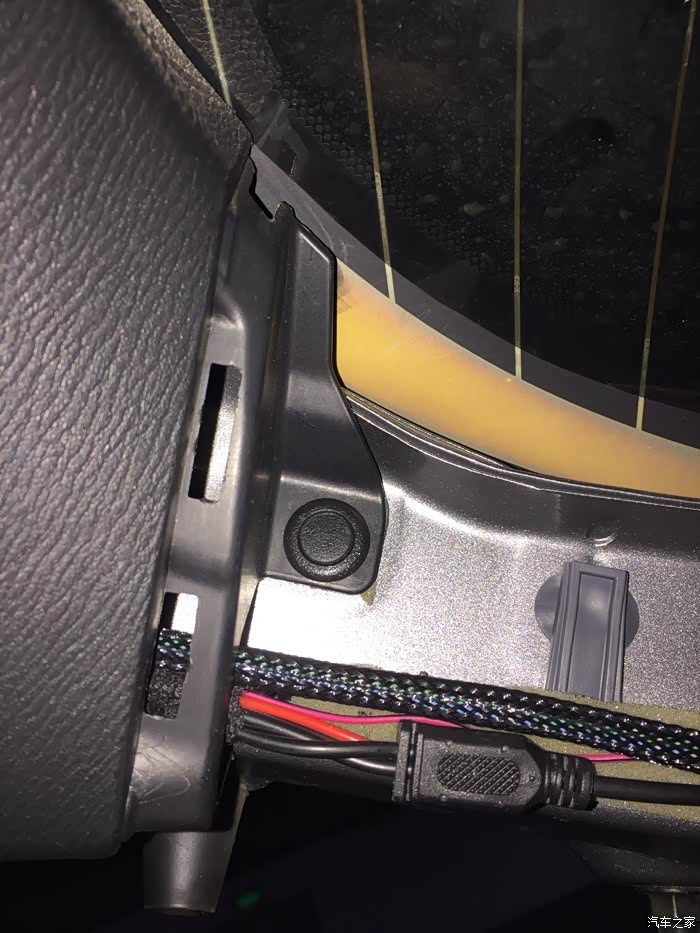

这个可以看到下面的孔…就是活生生的教训啊…下次换了就好了……

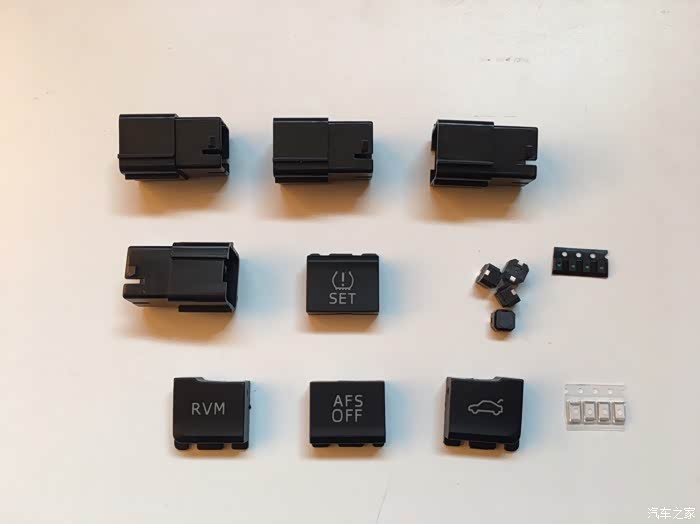

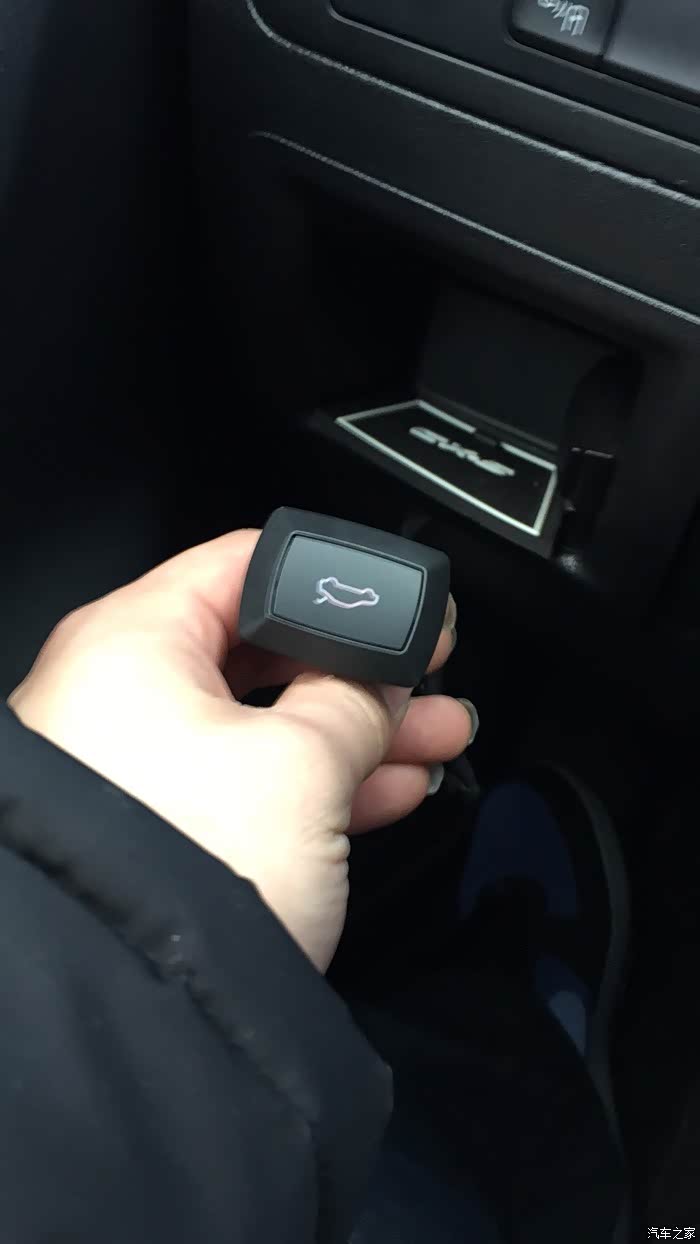

前面的开关暂时没按…等高大上的按键…
哈哈……马上就有……
好了……这就安装完成了……是不是特别简单啊。全部无损对插…就完工了………

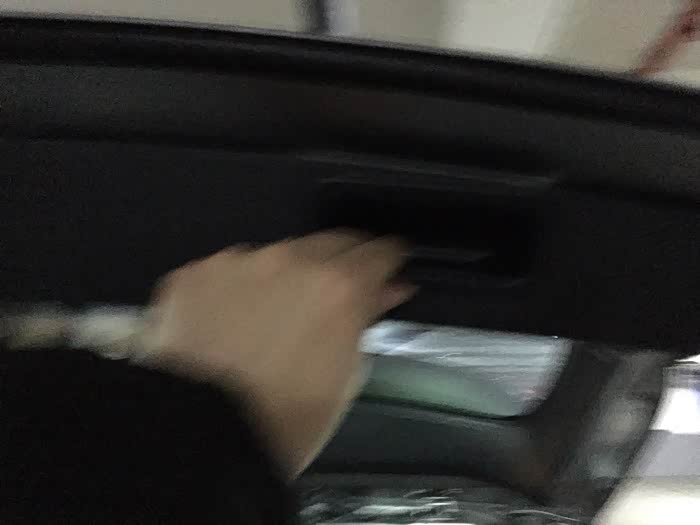

说下效果…在车里的按键…按下会自动开……同样在按下会自动关……也就是说如果有人要拿东西……你不需要下车为他开门关门了……车里就能操作……
后面的开关是关门用的…原车的开关是开门用的…
钥匙也能遥控开和关……
同时还有防夹功能……
有需要的朋友可以参考自己动手哦……
同时一脚踢功能马上会上线……那时候让我们一起扫堂腿……还有集成了尾门开关的也会有哦。
说下效果…在车里的按键…按下会自动开……同样在按下会自动关……也就是说如果有人要拿东西……你不需要下车为他开门关门了……车里就能操作……
后面的开关是关门用的…原车的开关是开门用的…
钥匙也能遥控开和关……
同时还有防夹功能……
有需要的朋友可以参考自己动手哦……
同时一脚踢功能马上会上线……那时候让我们一起扫堂腿……还有集成了尾门开关的也会有哦。

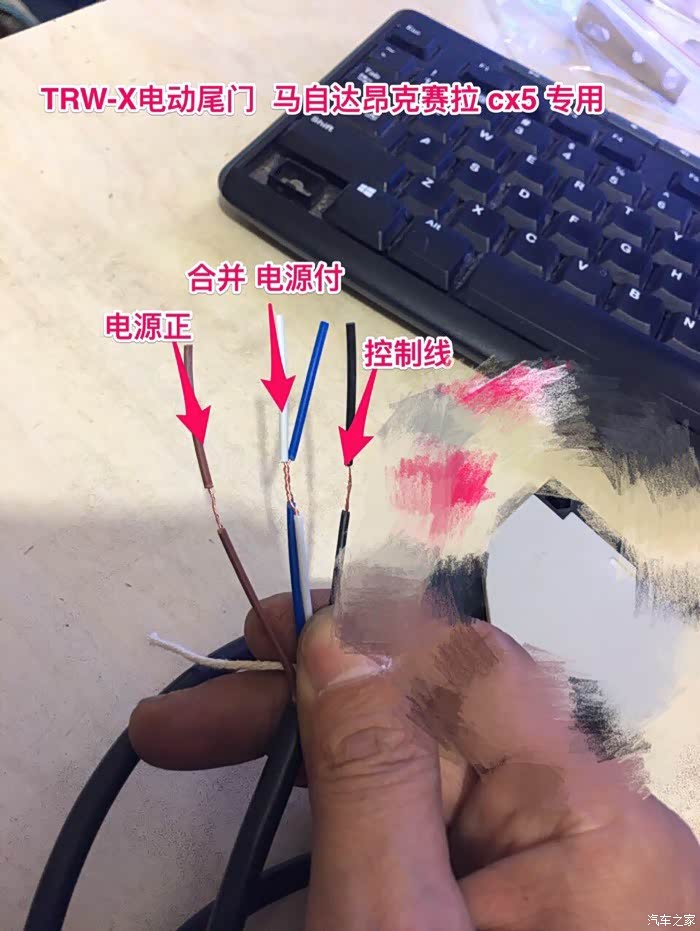

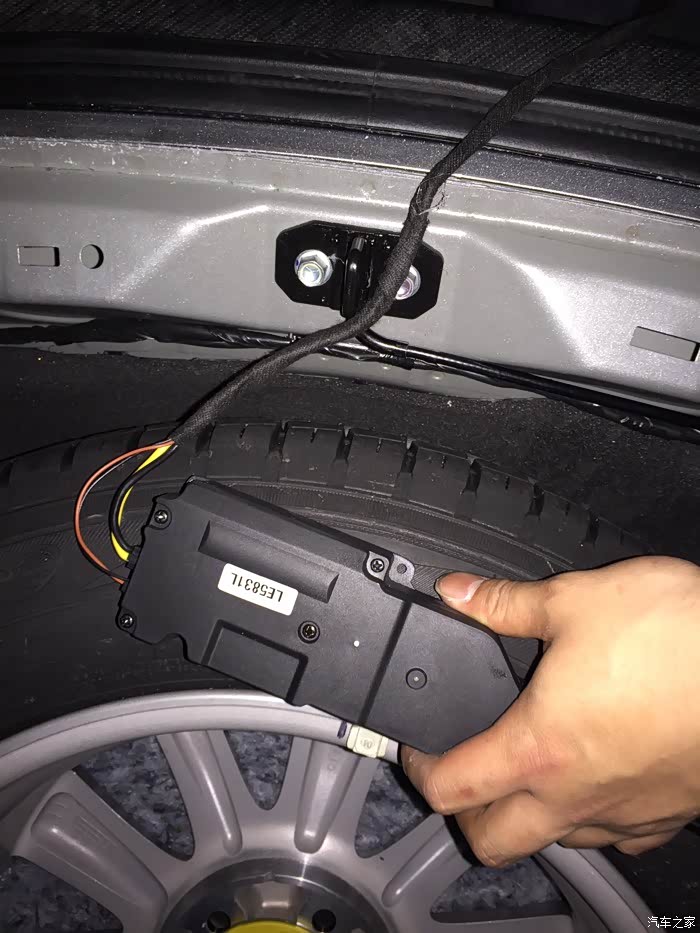

一脚踢 开关 3根线 一正一幅 一个信号线

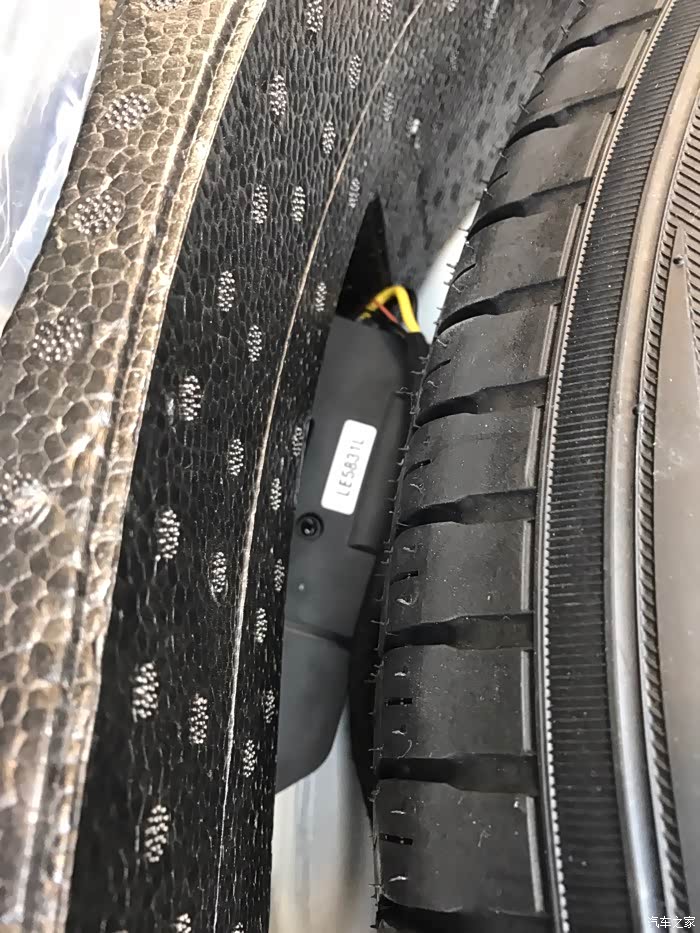

左后 塑料盖里面的 插头 接一个信号线就可以了 脚踢功能
