瑞纳全车换LED灯光作业~欢迎围观
首先说明一下，这些LED灯都是本人买的线路板和灯座，自己动手焊接的，不是在淘宝上买的成品~~个人觉得淘宝上的成品价格有点高啊~所以自己焊吧~~便宜不少呢!
春节大假，时间比较多了，在网上买了套件和LED，没事自己焊着玩儿，用时3天把车上的灯和家里的灯，全换成LED的了，完工后一看效果，就一个字：爽~~好了不废话了，继续往下看~~
先把瑞纳全车灯泡接口型号在这里给纳友们列个表，方便以后纳友们更换!!
1.前大灯：H4远近光一体!
2.示宽灯：T10
3.前雾灯：881
4.转向灯：1156单触点平脚，150度歪脚(前后转向灯的接口是一样的)!
5.边灯转向灯：T10
6.刹车灯：1157双触点高低脚(这个比较常见)
7.后雾灯：1156单触点高低脚(这个比较少见，灯座都没买到，用1157高低脚代替的)
8.倒车灯：T15(这个设计的太缺火，用啥流 氓 倒车灯都不会太亮，因为太小了)
9.室内阅读灯：31mm双尖头
10.暖风开关背光灯：两个T5插泡
11.空调AC开关：F3 LED 2颗，通过一颗1.8K的限流电阻供电!
12.双闪开关：一颗红色3258贴片LED
13.后窗电加热开关：F3 LED 2颗，通过一颗1.8K的限流电阻供电!
14.牌照灯：T10
15.高位刹车灯：T10
差不多就这么多了，再有的话还得慢慢想~~
下面上图~~
先介绍一下此灯的构成：用36颗5050贴片LED组成，LED色温为3000K左右，属于那种暖白光，本次做的所有灯的规格都一样。每颗5050贴片LED的亮度是16~18 LM(36颗加起来大概在550~650LM左右，稍微懂点的朋友应该知道这颗灯大概有多亮了!!),电压3.0~3.2；每3颗灯一组串联，共12组并联，这样的话输入电压为9~9.6V，接近12V的汽车电压!供电系统采用输入电压为9~36V、输出电压为3~11V的恒流驱动电源，用恒流电源比用电阻限流的好处是，LED灯不会随着电压的升高或降低而有亮度变化~~因为汽车电压是12~14.5V之间变化的~~所以我认为用恒流驱动供电还是很有必要的!

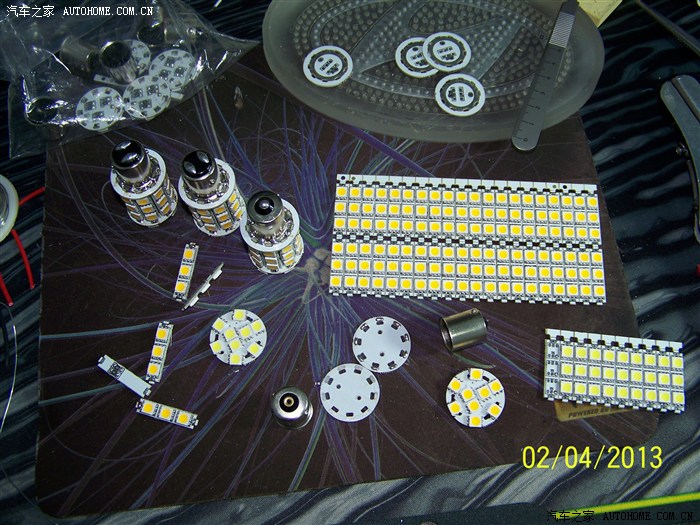

这是已经焊好的灯板，正在组装~~那一排排的LED最后都要分开像左边这样一条一条的再组装成圆形的灯，一个灯用九条，顶还圆形灯板上还有9颗灯，27+9共36颗!
再来一张!

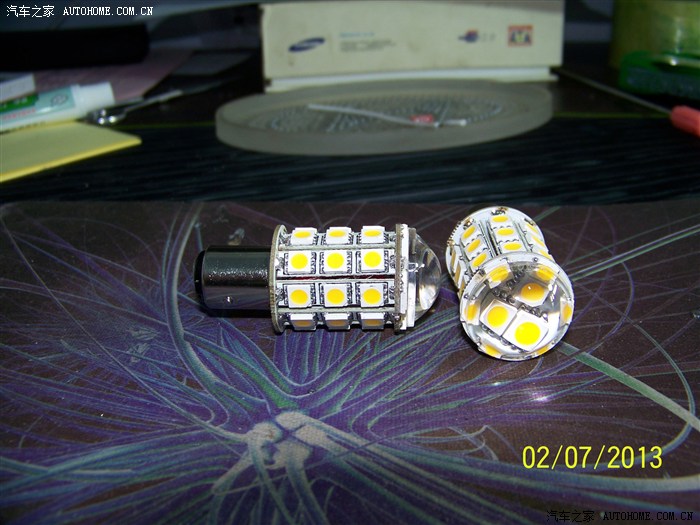

这就是最后做好的成品了~~透镜是我自己突发奇想加上的~~买的是强光手电用的那种透镜~1.5元一片，效果相当不错~
正面再来一张，看着就喜欢~下面上装车图了~

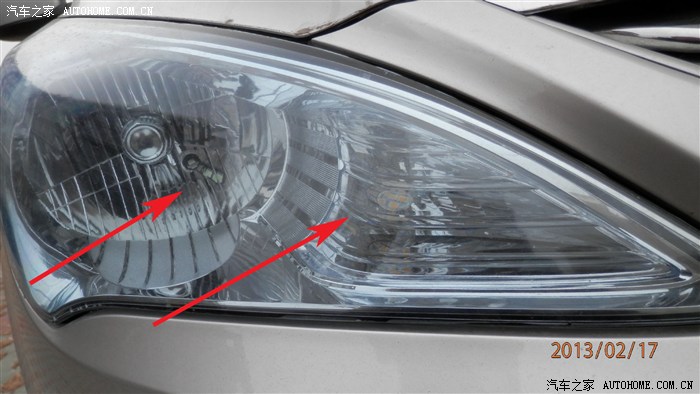

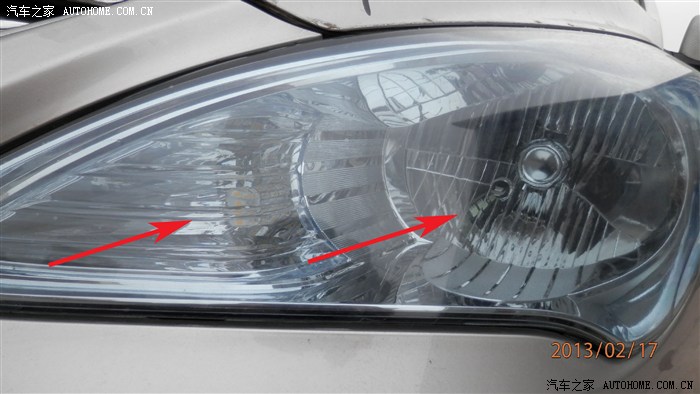

左侧刀锋冰蓝示宽灯，这个是买的成品，这个线路板没有卖的，没办法~~右边为转向灯~
这是右边的，不多说了!

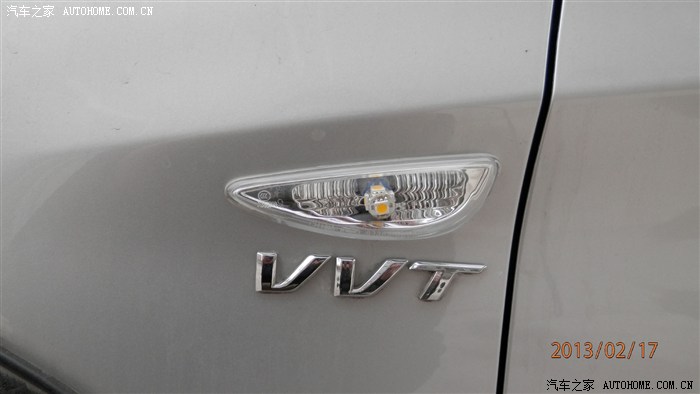

侧面转向灯，这个是自己焊的

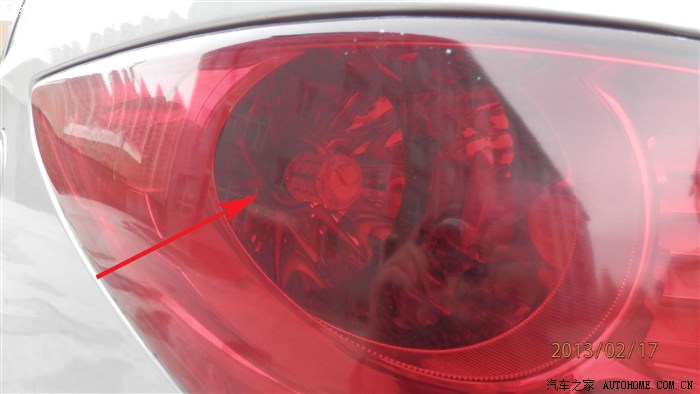

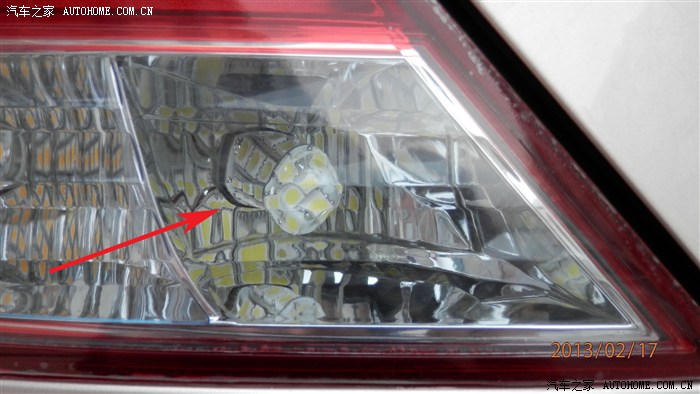

左刹车灯~
左转向灯~

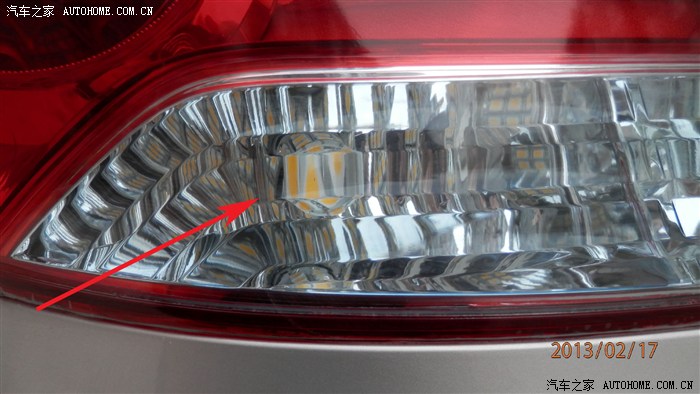

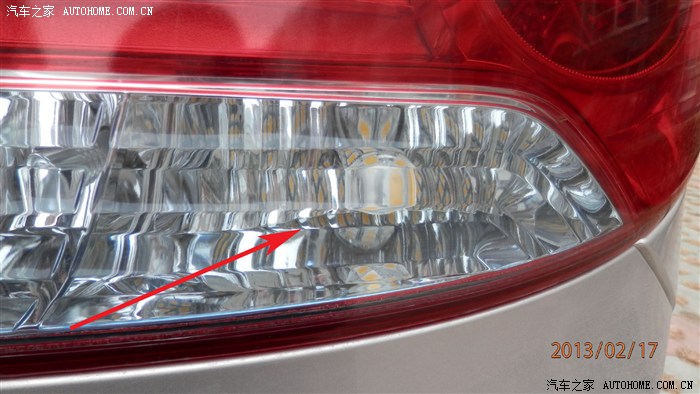

后雾灯，这个说一下是6000K色温的，属于正白光了，因为这个我改成倒车灯了，就做了这一颗

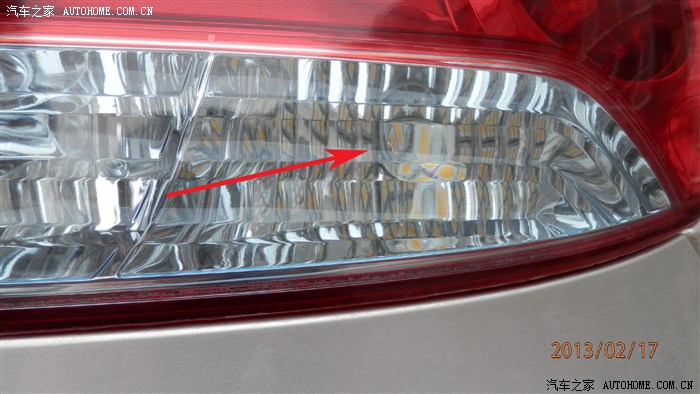

缺火的倒车灯(还是所谓的流 氓 倒车灯，Q5芯片的)，这个没有线路板，所以我买的是成品，30多一颗吧，忘了~~比我做的后雾灯的亮度差太远了~
右转向灯~
右刹车灯~

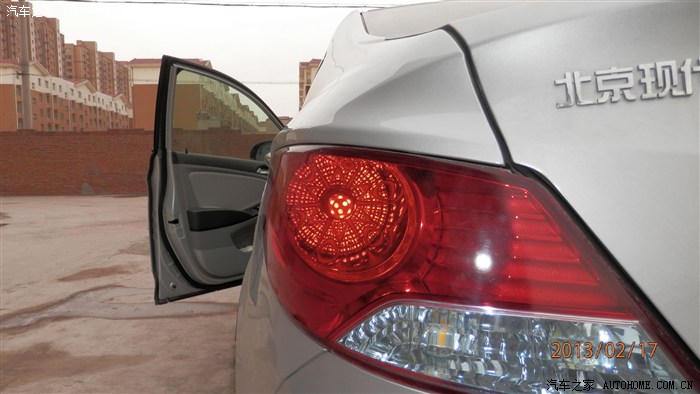

点亮行车灯~~~~~~~~~~~~~侧面来一张

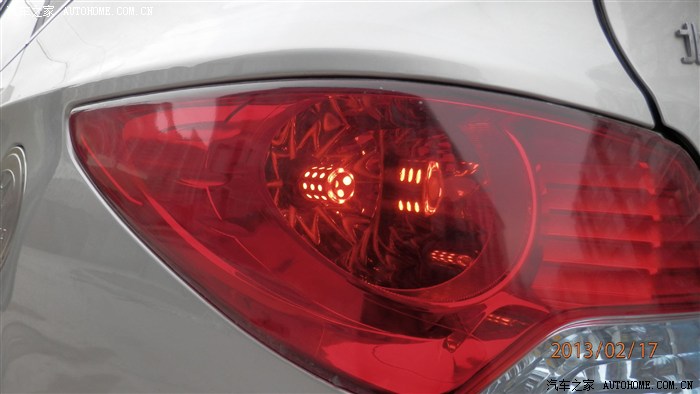

正面~~这里还得解释一下这个亮度，就我一个人，没人帮我踩刹车，所以只能照行车灯的亮度了!这个亮度我再形容一下吧，现在开行车灯是30%的亮度，刹车踩下去后就是100%的亮度!行车灯打开后，灯罩里全是红色星星，相当漂亮!

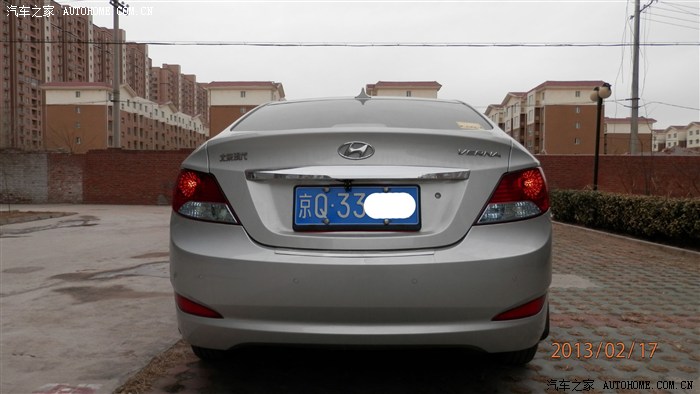

离远一点，两颗灯的效果!
前转向，暖白光，没有以前的黄光醒目，但亮度比以前的高多了!

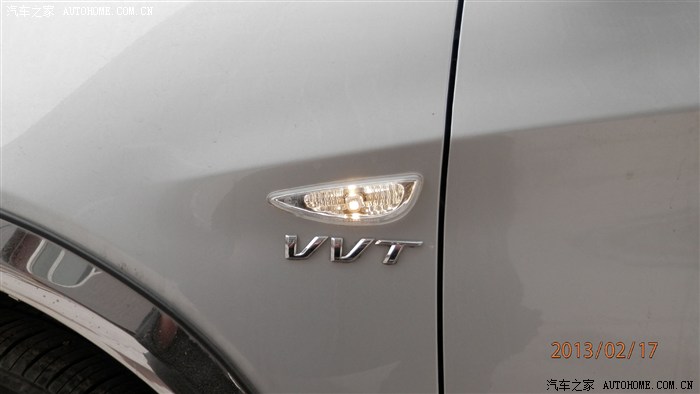

边灯转向，5点5050暖白光LED，亮度也比以前的亮多了~~~
后转向灯~

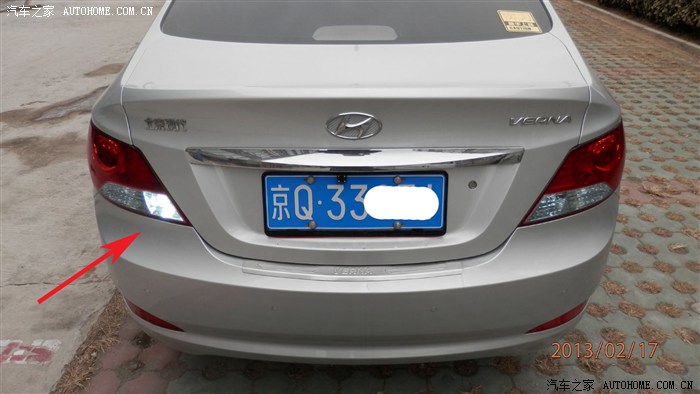

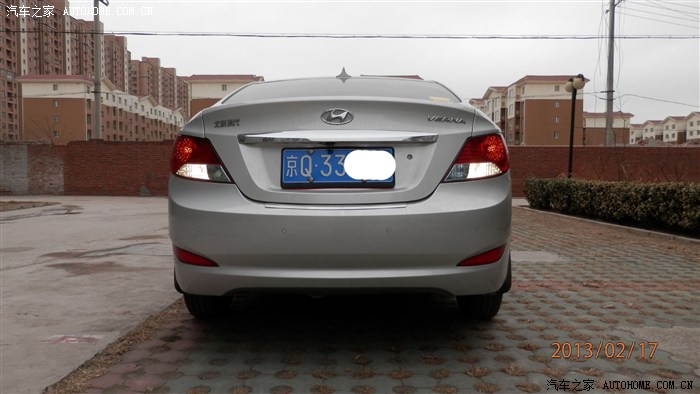

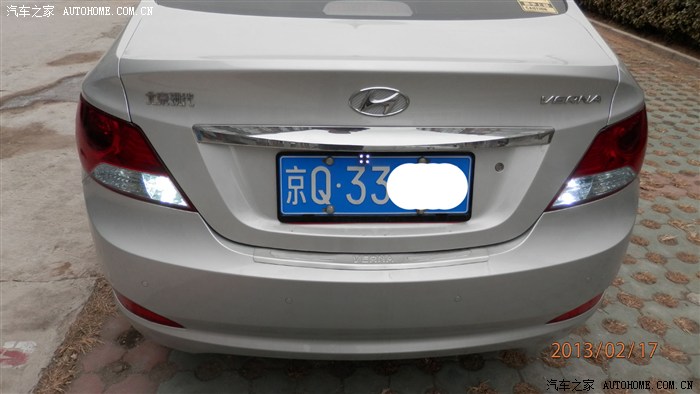

倒车灯(把刹车灯的正级并到后雾灯上了，倒车时两灯全亮)~~白天就能看出来吧，左侧的雾灯比右侧所谓的流 氓 倒车灯亮多了吧~

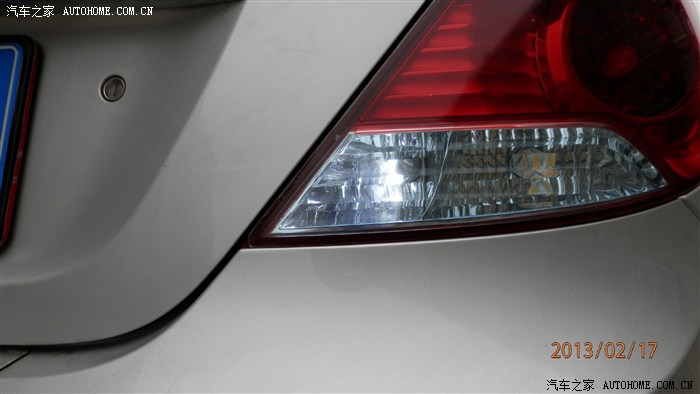

后雾灯亮度近距离来一张

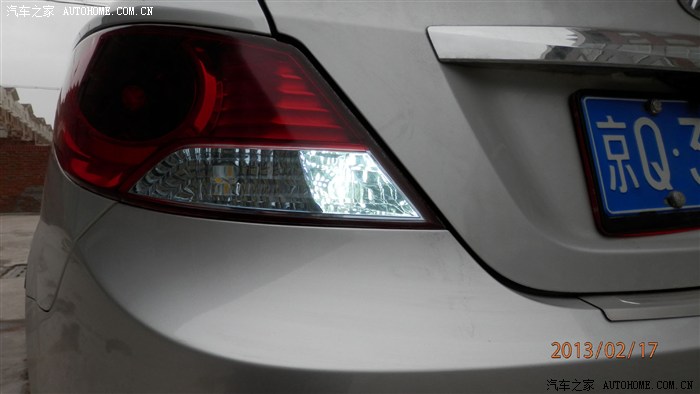

倒车灯亮度近距离再来一张，大家对比一下吧~
倒车影像~~照得亮，到晚上也够清楚~~A/C和后窗电加热我改成蓝色背光，开关改成白色的了~~白天照不出来!
这是单开后雾灯的效果~~

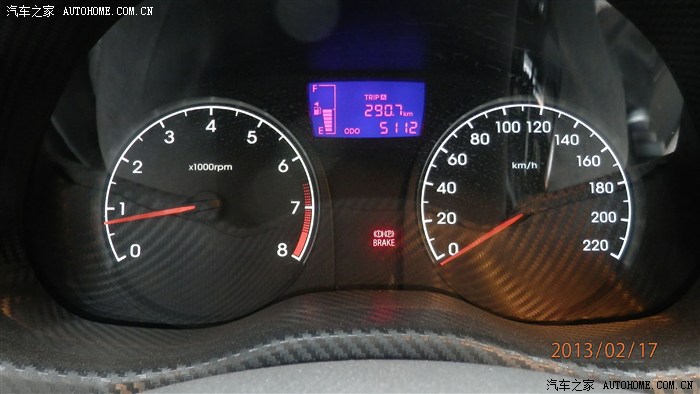

最后来一张刚改的仪表小屏幕，以前改的蓝底白字，总觉得透光度太高，一块白一块蓝的~~总觉得不完美~~这次改成蓝底粉字，颜色彻底均匀了~~非常满意!!此次灯光改装共换了7颗36珠LED的信号灯(4转向灯+2刹车灯+1后雾灯)；2颗5LED的边灯转向灯；1颗9LED的高位刹车灯，现在除前大灯、前雾灯外，全车全部换为LED!
汽车灯光这部分说完了，再来点我做的家用220v电压 LED灯的照片~
家用照明全部用的6000K色温的正白光灯珠~

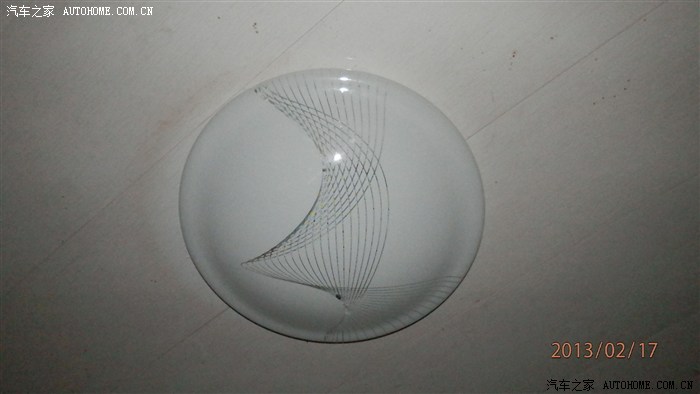

厨房吸顶灯外罩~~

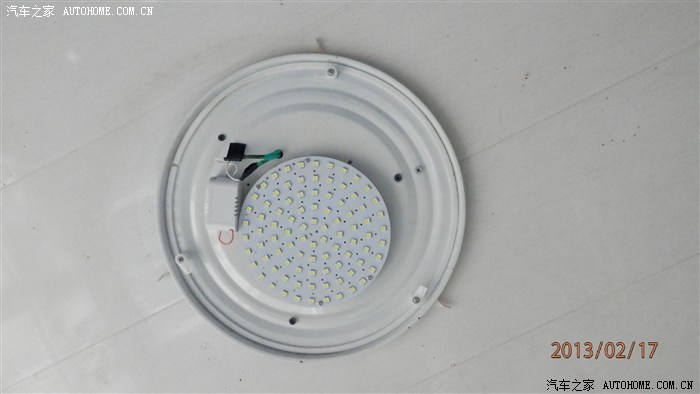

90颗5050 LED,15瓦的功率，左边小白盒子里是恒流驱动电源，100~265V宽电压输入。把里面原来的变压器、灯管、灯管架子全拆掉扔了，装上这新的一套，接上线就OK了!
点亮效果：照相技术真不怎么样，大白天的给照成黑天了!说下效果：厨房8平米左右，用90珠的有点多了，60颗足够~~

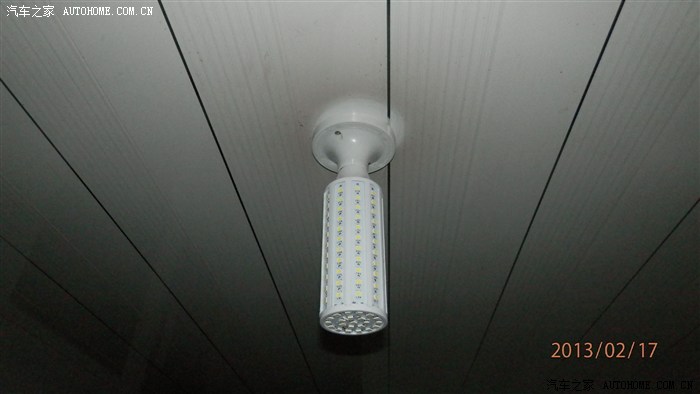

这是个巨无霸，132颗5050 LED，总功率26瓦~~亮度为2300 LM以上!!相当于300瓦以上的白炽灯~
照相技术不行，照不出效果来~~我家客厅45平米左右，用两颗这个灯，足够!!
这张好像是开闪光灯照的吧~

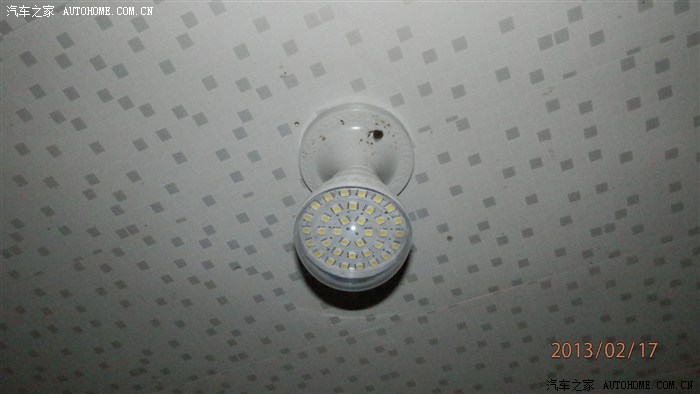

36颗5050 LED，功率为6瓦，照明一间8平米的卧室足够用~~我照的这个是卫生里的~~

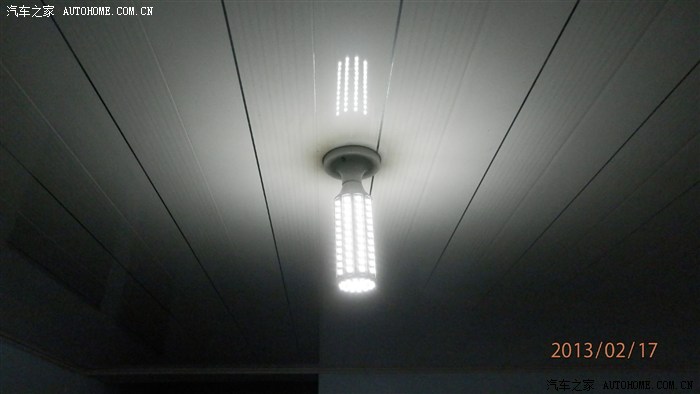

点亮~~

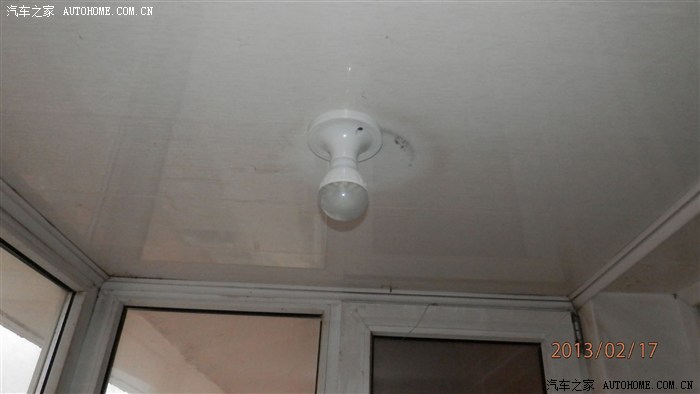

这是25珠5050 LED的，功率4瓦，适合用于走廊、门厅、储物间~~亮度也不错~
点亮~~

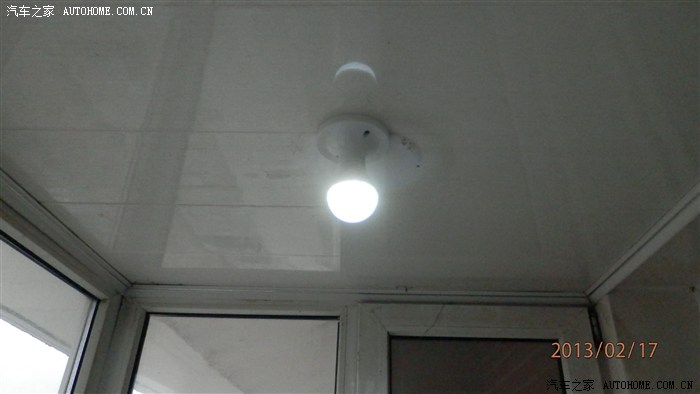

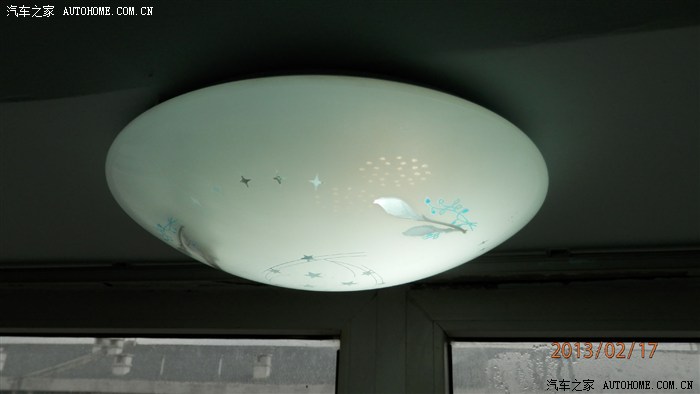

这是阳台上的吸灯顶，50颗5050LED,10瓦功率!!!
家里灯比较多的，换LED吧，一年的电钱差不多能把灯钱省出来~~
完工~~~欢迎拍砖~~版主下面就看你的了~~
