远光犬的克星，自制LED XHP 70条形射灯更新完毕谢支持
八月十九号晚上，回老家的下高速，走到我们县道上，车多，人多，电动车也多，还没有路灯，并且还是两车道，远光犬那个多啊，真想开车撞过去。
开车的时候 ，战战兢兢的，生怕撞到人，最后，快到到老家的时候，一个S -B ,大灯那叫一个亮，我眼前白茫茫的一片，我大灯怎么晃它都 不变灯，马上减速，车速本来就不快，下降的很快。猛然间看见一黑影，我日它姥姥，一个电动车在前面，急打方向，好悬，差点就撞上了， 车上还有我两个孩子和老婆，吓死我了。
对付远光犬只能是以暴制暴！！！！！！所以，LED射灯就提上日程，为啥是LED ,而不是别的灯呢，就主要的是本人没钱！
回到公司，马上开干，在网上查了一下XHP 70的参数，85度 4500LM (流明)。。。。不好意思，这个不懂，就知道应该很亮就对了。
补上简易电路图和夜间效果图，后几页也有我的更新图片，到此射灯更新完毕，谢谢大家。！！
遵守交通法规 ，不会轻易使用，良好交通环境要靠大家的共同努力来创造，以其人之道是不能彻底解决问题的。
文明驾驶，理性合法改车！！！
开车的时候 ，战战兢兢的，生怕撞到人，最后，快到到老家的时候，一个S -B ,大灯那叫一个亮，我眼前白茫茫的一片，我大灯怎么晃它都 不变灯，马上减速，车速本来就不快，下降的很快。猛然间看见一黑影，我日它姥姥，一个电动车在前面，急打方向，好悬，差点就撞上了， 车上还有我两个孩子和老婆，吓死我了。
对付远光犬只能是以暴制暴！！！！！！所以，LED射灯就提上日程，为啥是LED ,而不是别的灯呢，就主要的是本人没钱！
回到公司，马上开干，在网上查了一下XHP 70的参数，85度 4500LM (流明)。。。。不好意思，这个不懂，就知道应该很亮就对了。
补上简易电路图和夜间效果图，后几页也有我的更新图片，到此射灯更新完毕，谢谢大家。！！
遵守交通法规 ，不会轻易使用，良好交通环境要靠大家的共同努力来创造，以其人之道是不能彻底解决问题的。
文明驾驶，理性合法改车！！！

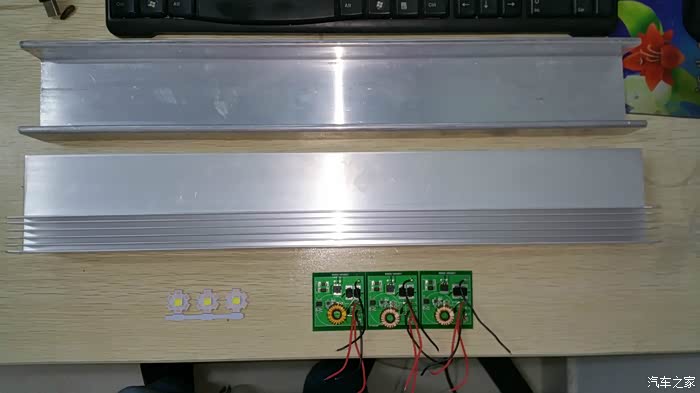

这是在网上买的散热片，XHP 70 和驱动，XHP 70焊6V ,驱动4.5 ，呵呵，按好的话满功率。

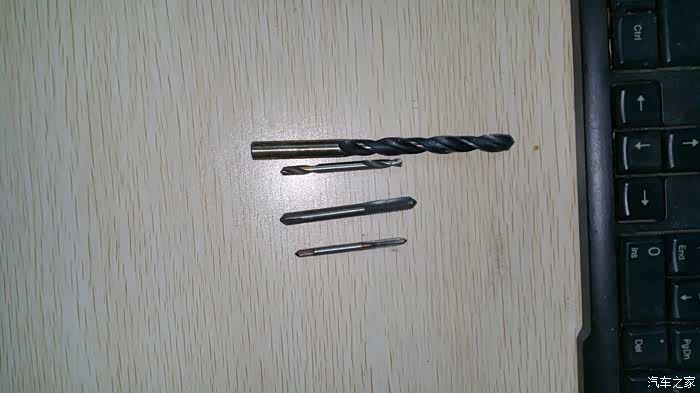

钻头 和丝锥。

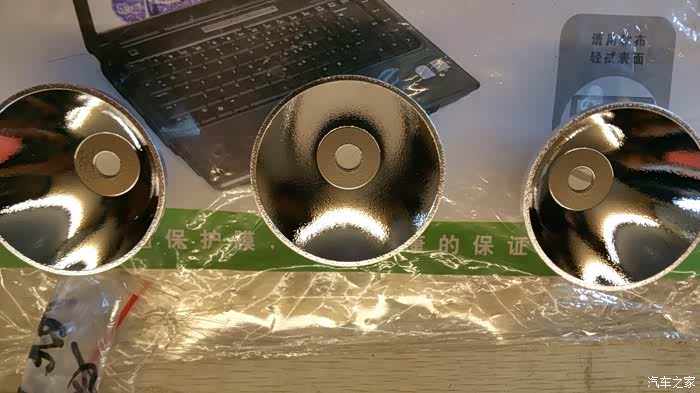

灯杯是橘面杯，比光杯光柱好很多，就是照的近点100米，光面可以200米。灯杯和散热 片尺寸让我搞错了，买的不合适，凑合用吧。

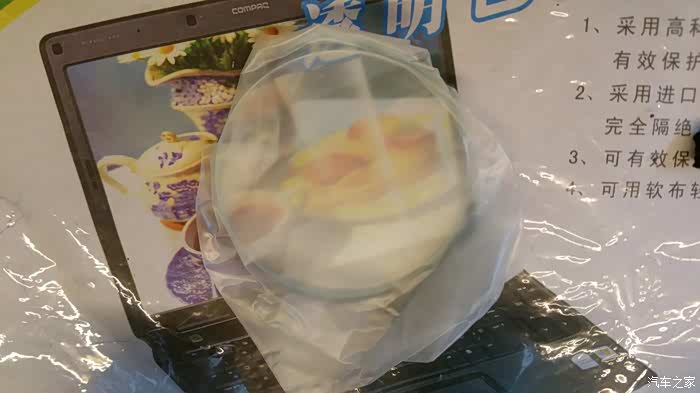

镜片。老板多送了一片。

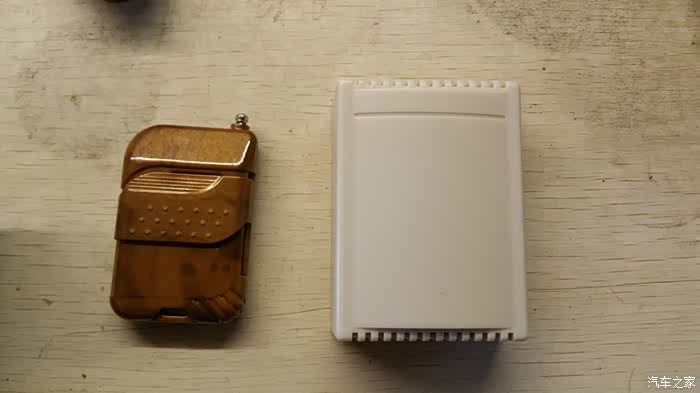

为了便于控制 ，买的四路自锁 无线摇控器，初设想是，A.全亮，其它B,C,D.分别控制一路LED .

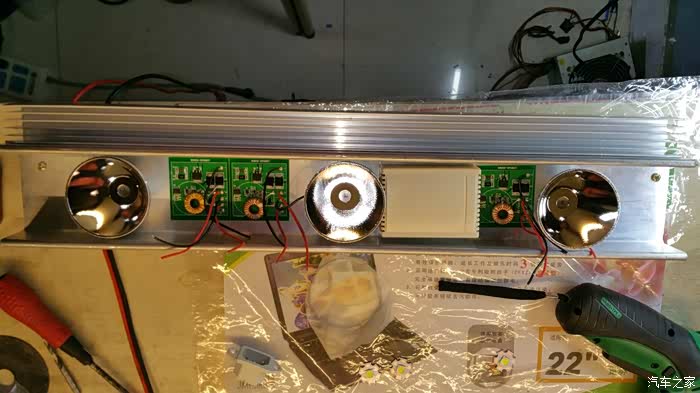

大概 ，摆了一下，基本上就是这个样子。

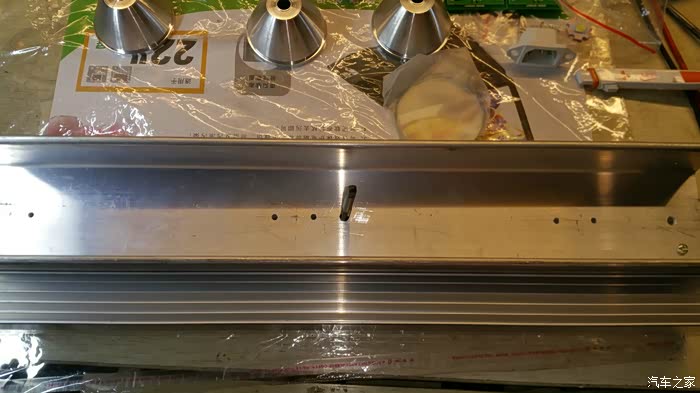

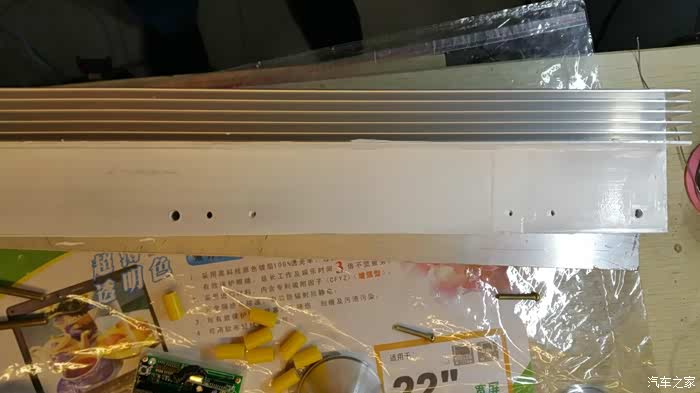

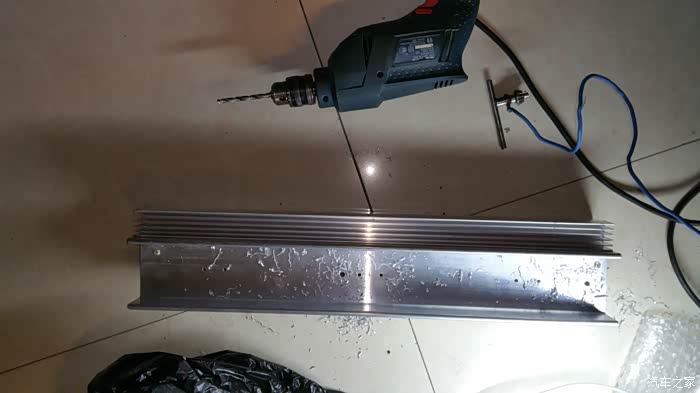

先把两个散热片上到一起，量好尺寸，开始打孔。
打完孔，锥丝。
完成后，均匀涂上导热胶。

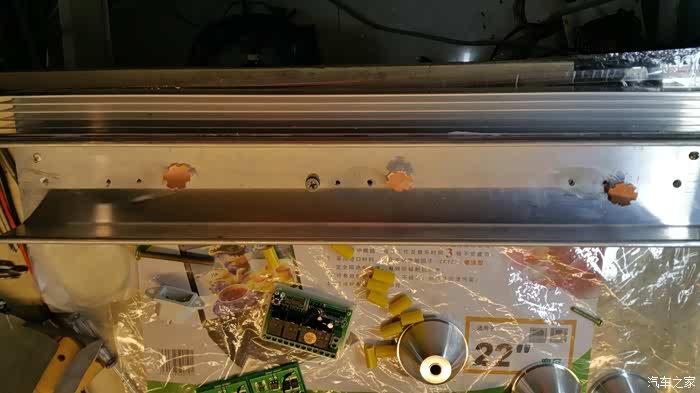

上好后，把XHP 70 ,和散热处用沙布打磨出麻面。
然后，涂上导热胶用螺丝上好，呵呵没有买绝缘垫，用的白蜡管，有点懒 了，
灯杯和散热片尺寸不合，只能用胶固定。前期搞错了， 开始时打算用有机玻璃固定灯杯。

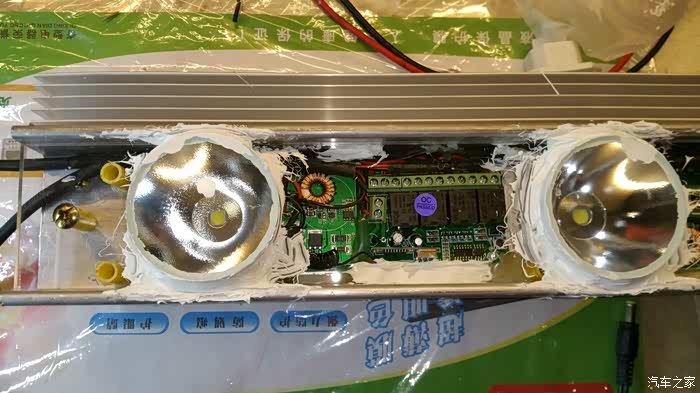

内部电路基本上安装完成，保护 还没有接。
内部电路基本上安装完成，保护 还没有接。

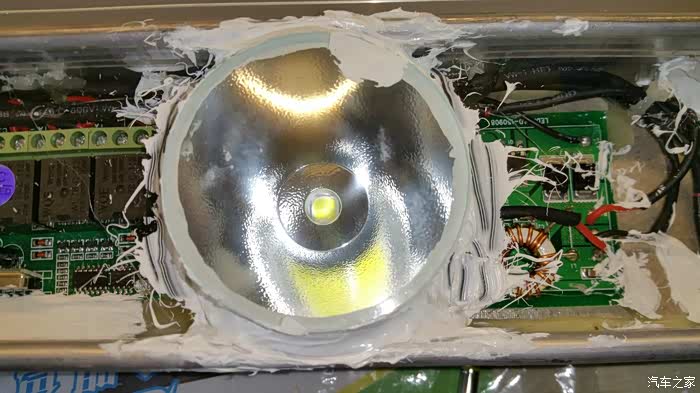

单个灯杯 ，局部的细节，胶打的不好，等胶干透后在处理，

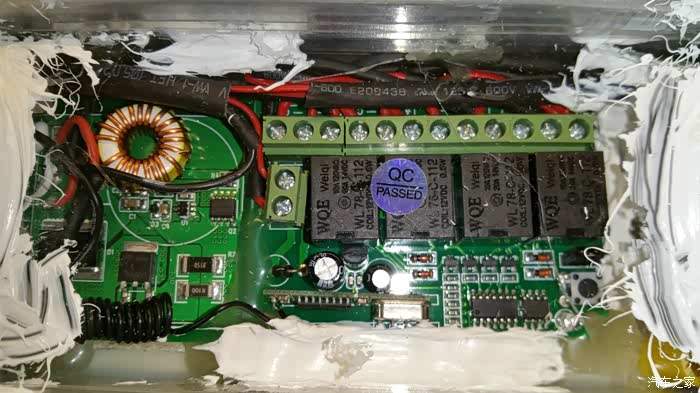

电路局部，摇控板和XHP 70驱动。呵呵，一个字乱。

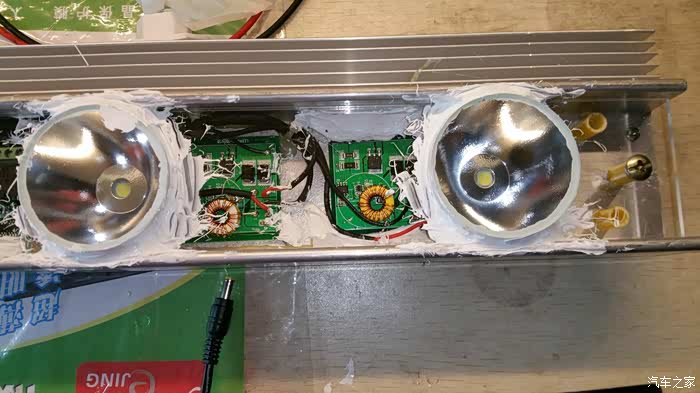

另一侧局部。XHP 70 +驱动+灯杯。请无视胶连接处。
哈哈，很丑是不，就和本人一样。

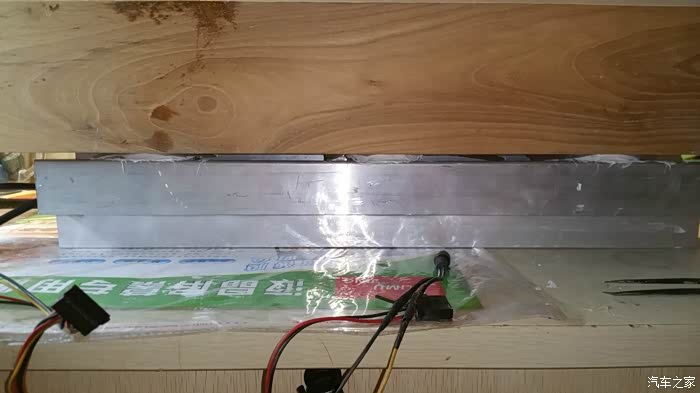

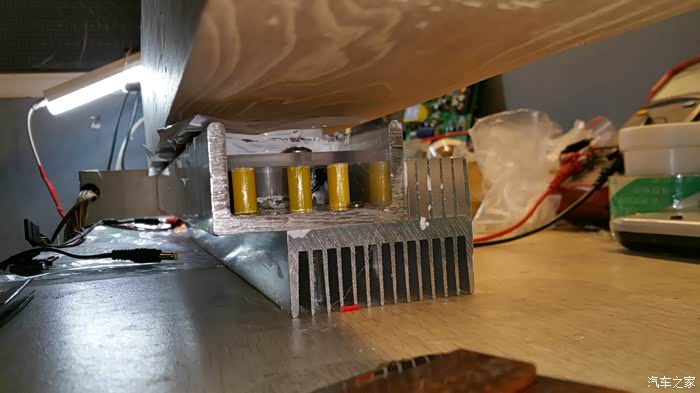

由于，是刚处理的，现在正在用重物压住，等胶固化。一般要24小时左右吧。侧面。
这个是正面的。明天 晚上应该就可以了。

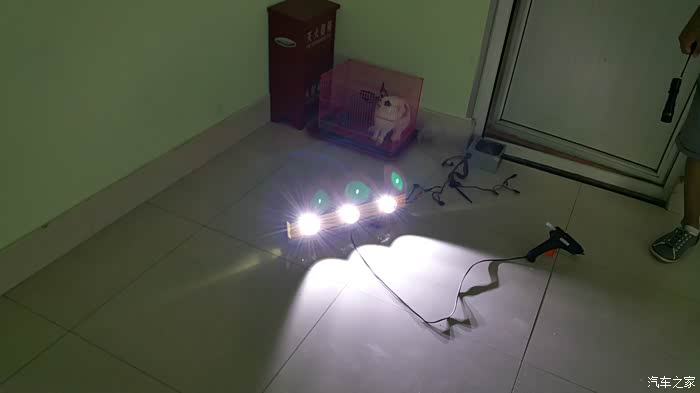

先让两张试验照 。光柱非常棒。
三个灯一起，效果没的说。
先到这里吧，太晚了，白天继续！

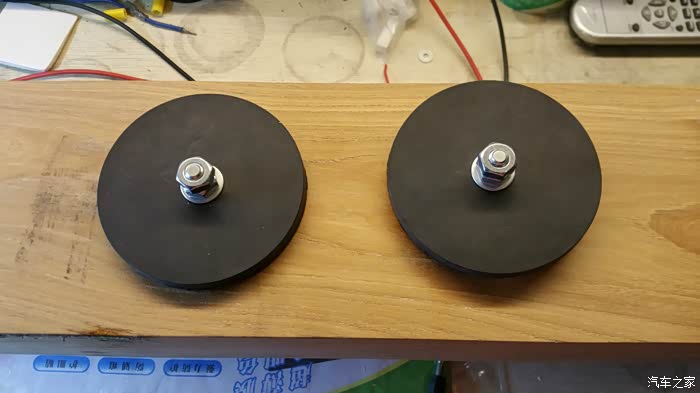

哈，忘记 射灯底座磁盘了，这个是88MM的。吸力非常大。

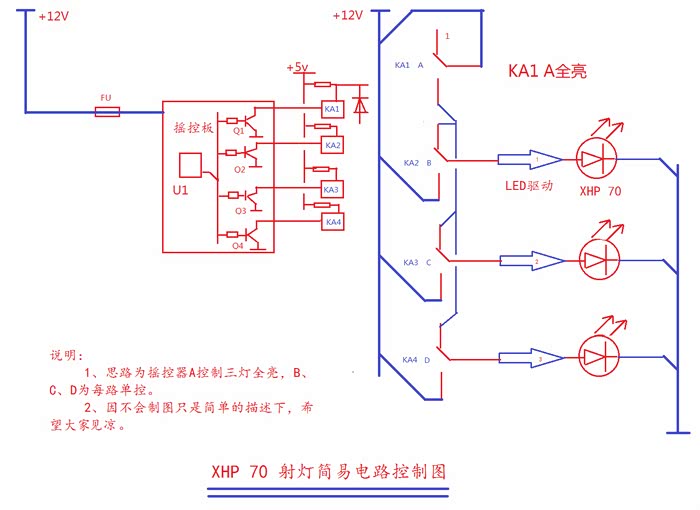

简易图，只供参考。
不开灯的效果。
开起射灯的效果。楼长一百多米，远处一片白光。对面来车的话跟本是看不清的。
另外一条路不开灯效果。因车后面有300W射灯，所以这条路不显暗。
开起车大灯的效果。
开起射灯的效果，明显亮很多，照的也远。
呵呵，白茫茫的一片，两个字，刺眼！！！

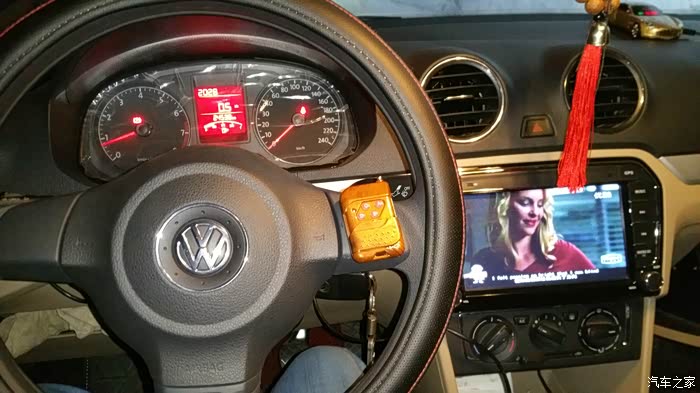

摇控器，让我粘到方向盘上面了。操作很方便。
因为只是偶尔才会用到，加上不想动车电路，所以，只是做了一根电路线，一头插到点烟器上面一头插射灯上面。用的时候在连接上就好了。
因为只是偶尔才会用到，加上不想动车电路，所以，只是做了一根电路线，一头插到点烟器上面一头插射灯上面。用的时候在连接上就好了。
