低音炮的另类接法，坚决杜绝漏电跑电，保证安全。（附电路图）

过去车上的低音炮8寸的，做工很好，音质也不错，就是因为漏电（因为传统接法火线是直连电瓶的）可能是因为低音炮内部REM控制线路不好或是因为某游导航的控制线路断电不彻底，反正是我的原车瓦尔塔电瓶废了，一气之下把低音炮拆掉砸了，其实即使低音炮漏电我也能够轻易修好的，实在是生气了。

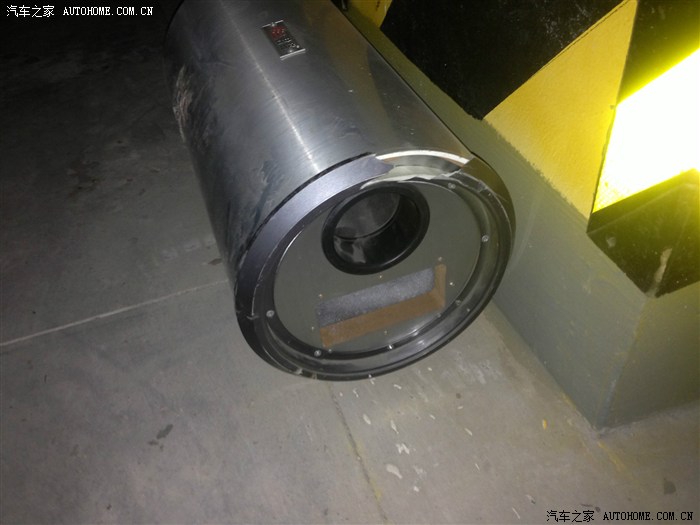

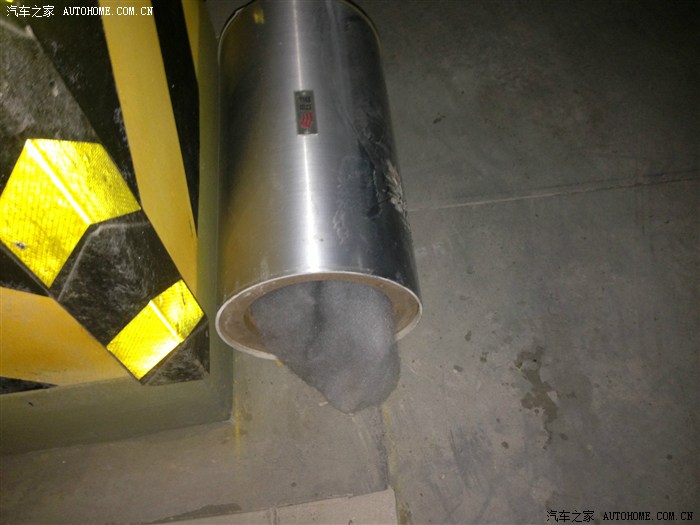

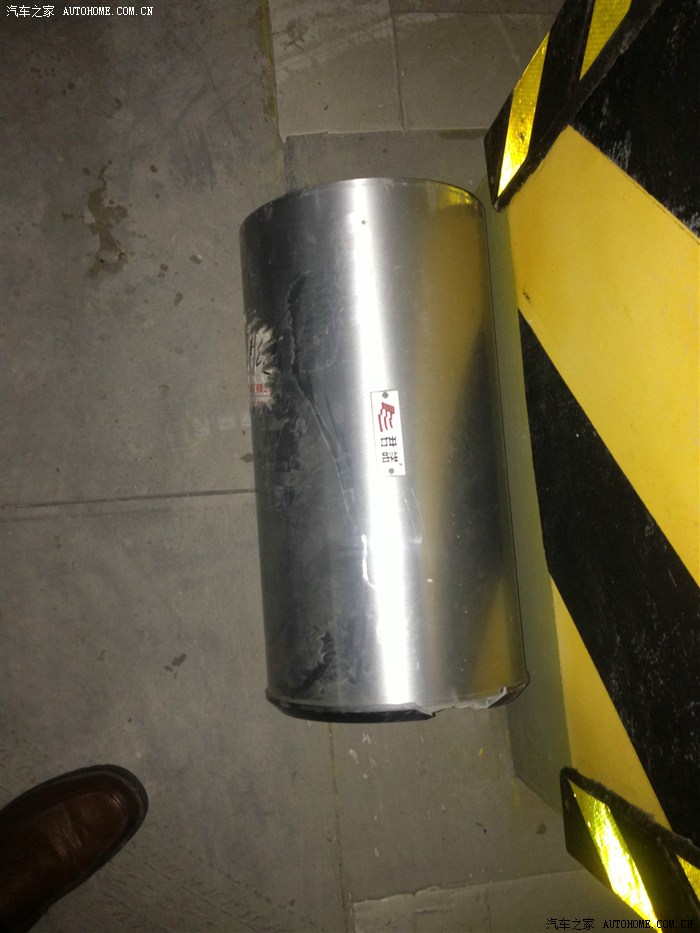

砸得还是比较彻底的大汗呀，砸完就后悔，还得买

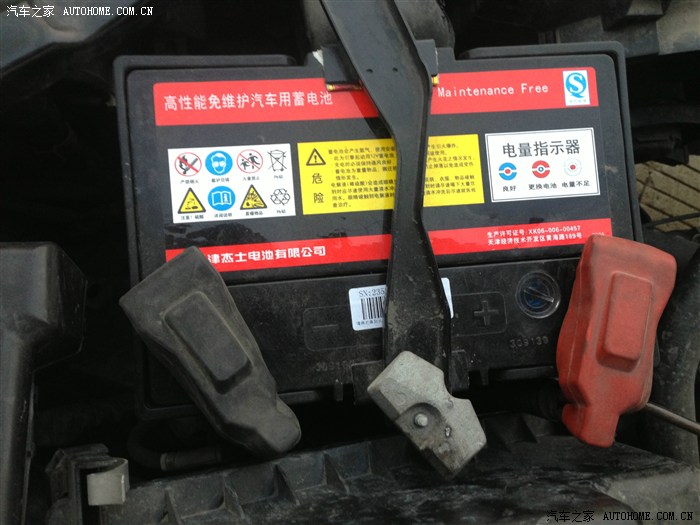

先去买电瓶吧，统一的65安的，比原车大了5安，也放的进去。以旧换新400大元

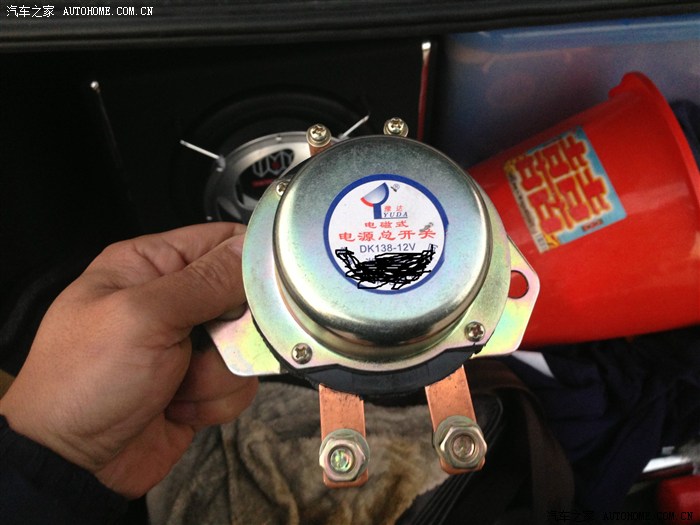

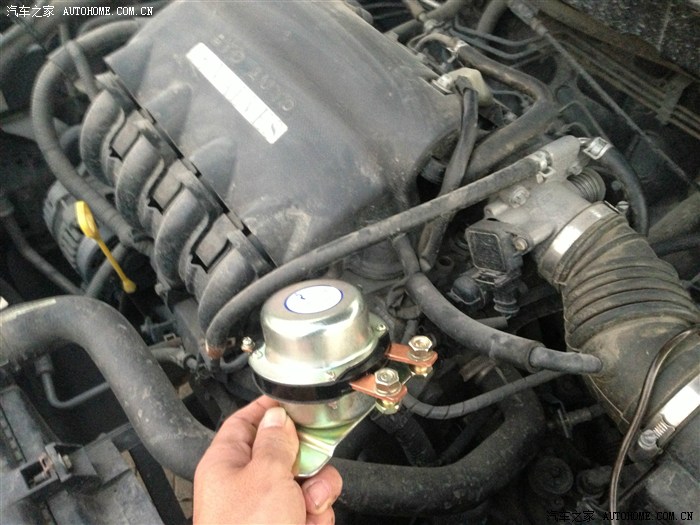

打破传统安全绝不漏电的接法来了，想到做到立马上某宝去买，这家伙是货车上的总电源开关，能够承受的电流极大。

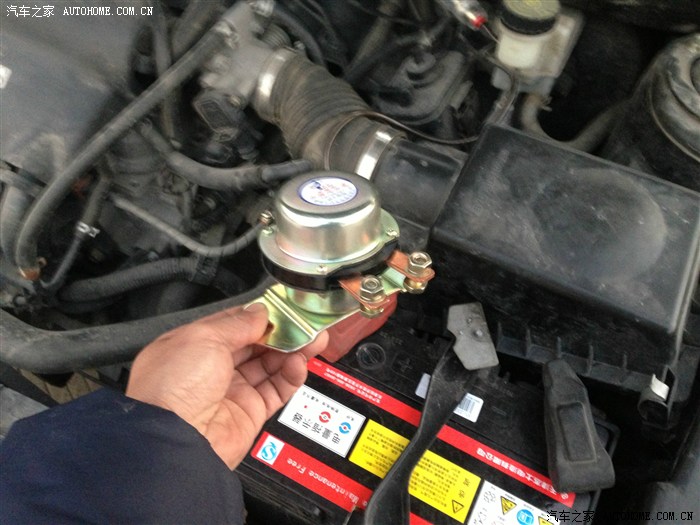

买来才发现这东西个子真大呀，F3实在没地方安装呀，且接线柱裸露也不安全呀，果断淘汰之。

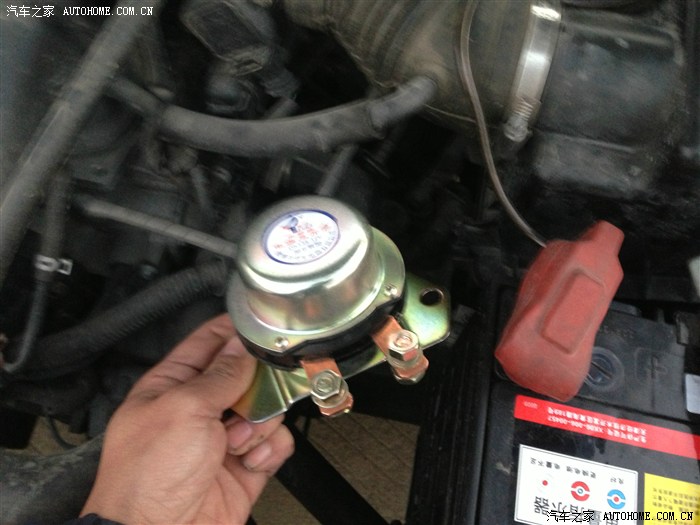

个子够大吧，其实是个傻大个

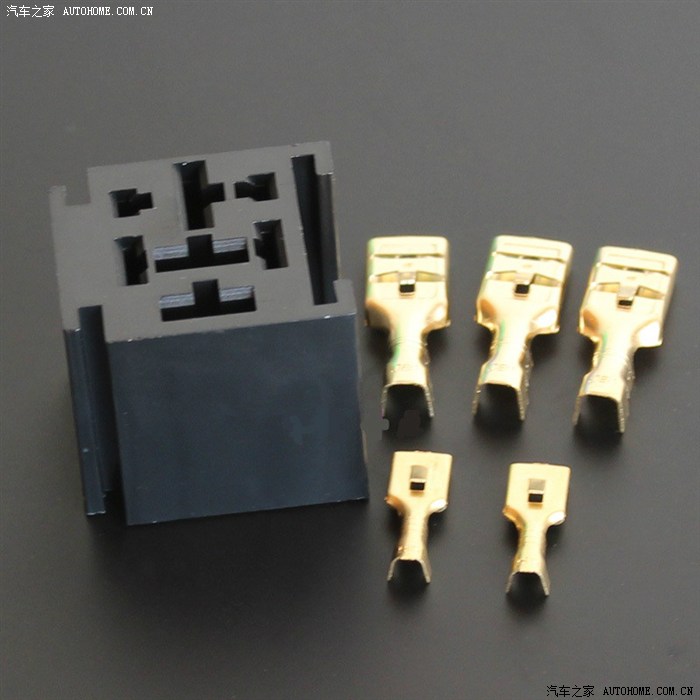

在上某宝找大电流继电器去，（继电器的作用就是以小电流控制大电流），不费多大力气就找到了一个号称80A的继电器，就算它有80%的水分也足够了，我新买的10寸低音炮峰值功率最多也就十几A吧。这个是继电器底座。

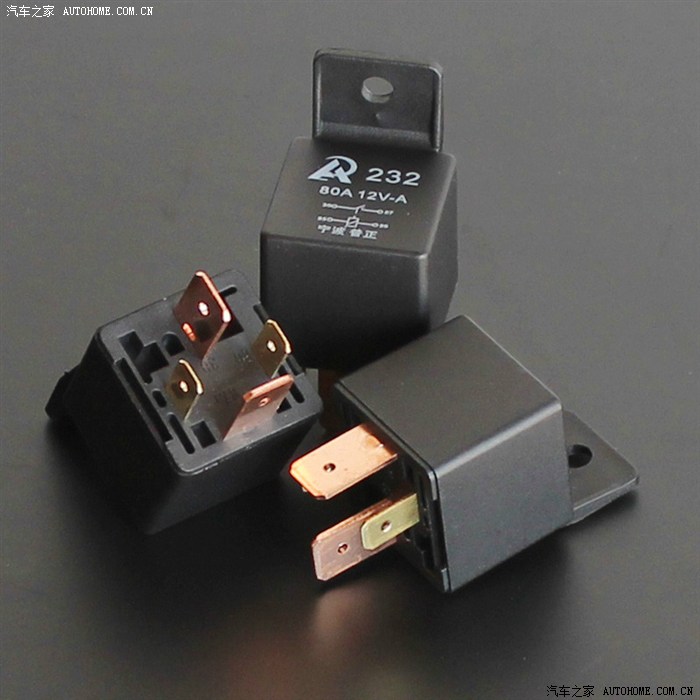

大电流继电器,两个大的接线柱接低音炮火线，小的把点烟器上的两根线引出接上即可，中间可以加上一个按钮开关或船型开关，停车时可以单独关上低音炮听音乐。

为了能够在停车时听音乐在控制电路上另加一个开关，停车听音乐时可以单独关掉低音炮。

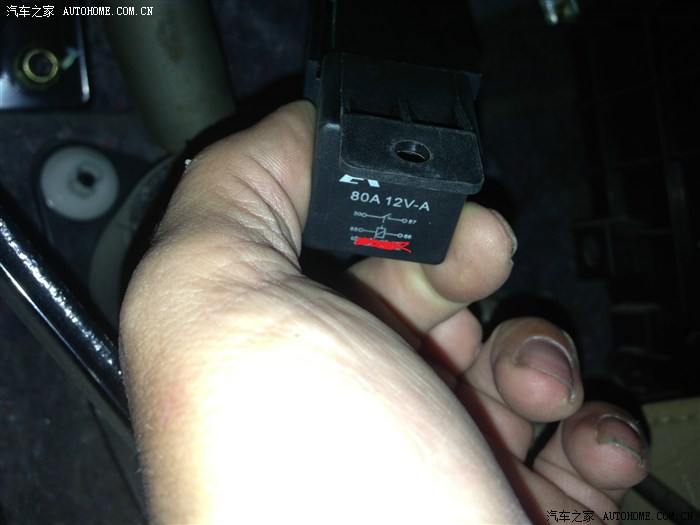

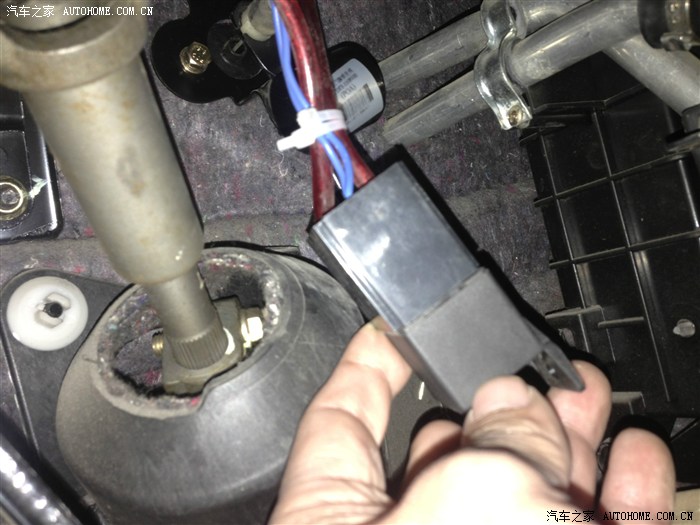

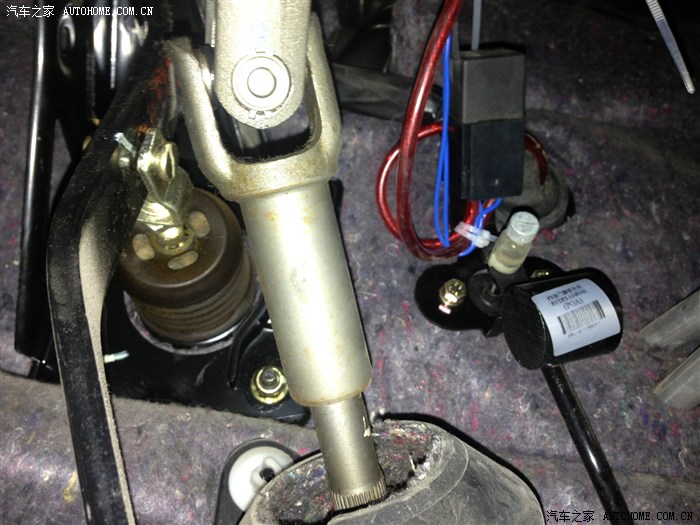

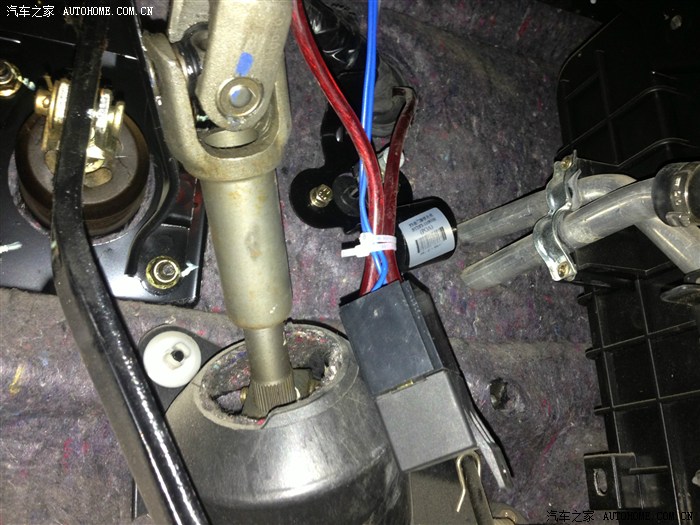

F3油门踏板上面居然有一个正好可以卡住继电器的铁片，继电器接好线后插上面就可以了

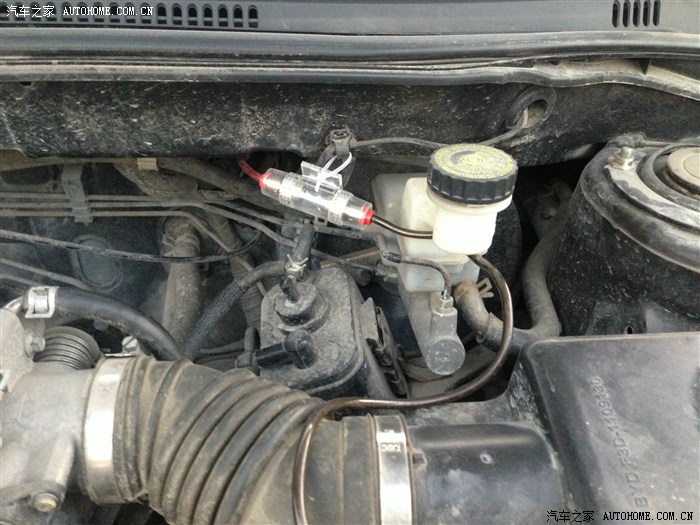

电线用扎带绑好，走线要注意。

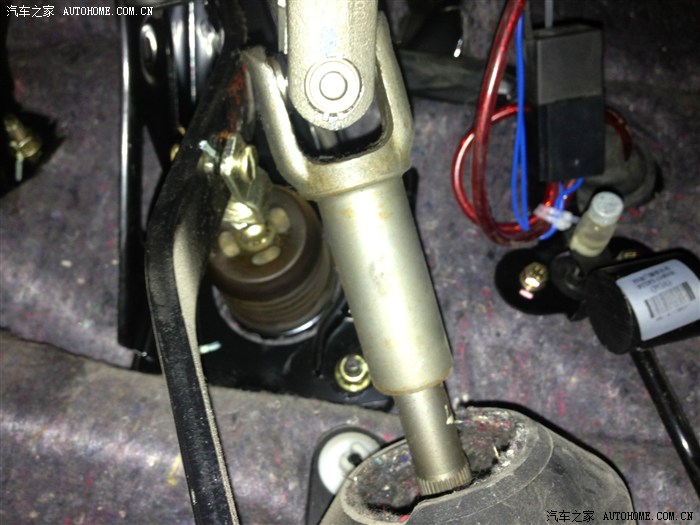

走这里穿过去就是油门踏板了

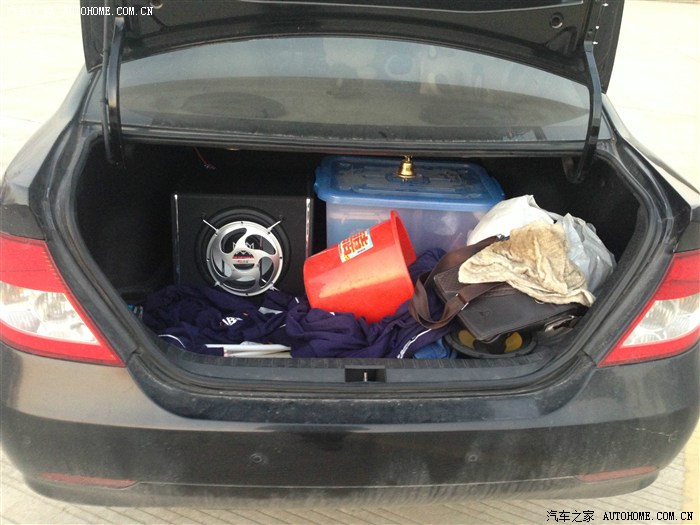

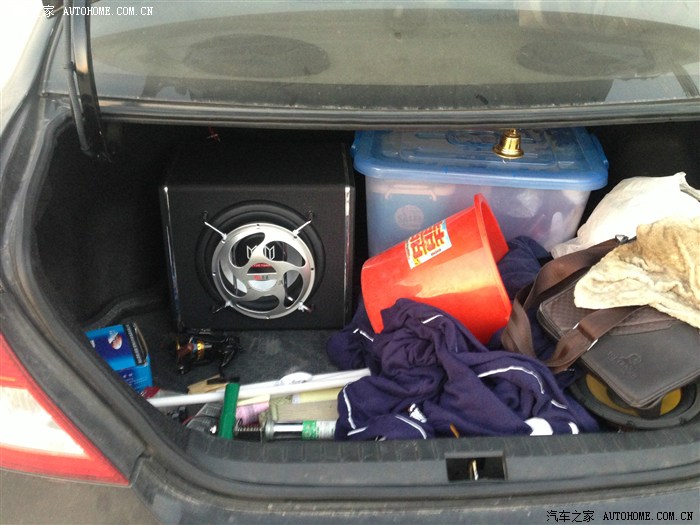

新买来的10寸低音炮，能看出来有多大吗，音质好够震撼。那个罩子是过去8寸低音炮上的，怕碰到喇叭就扣在新的上面来了。（无视我那杂乱的后备箱吧，平时喜欢钓鱼）

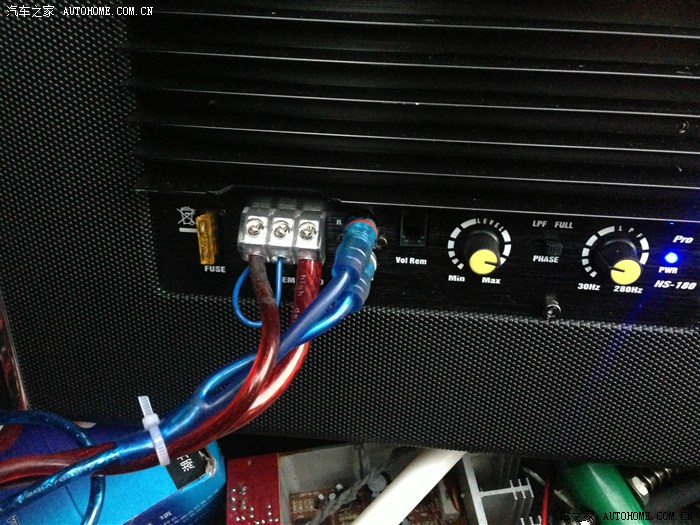

低音炮后面电线接法

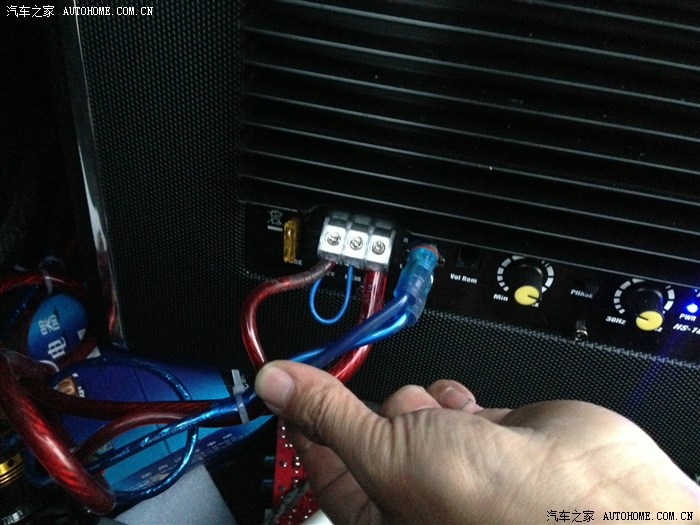

这张可以清楚的看到这种接法省略了走CD机或是ACC过来的REM控制线（少接一根线漏电的可能性就减小好多），REM线直接接火线即可。我只要一关低音炮立刻全部断电。万分安全再也不怕漏电打不着车了

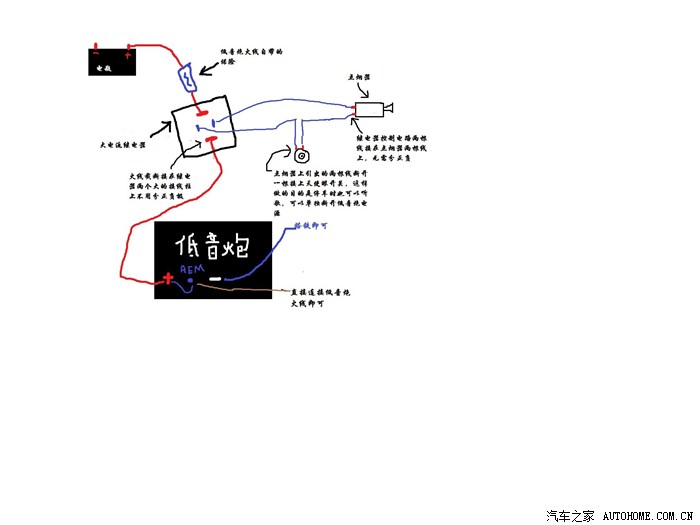

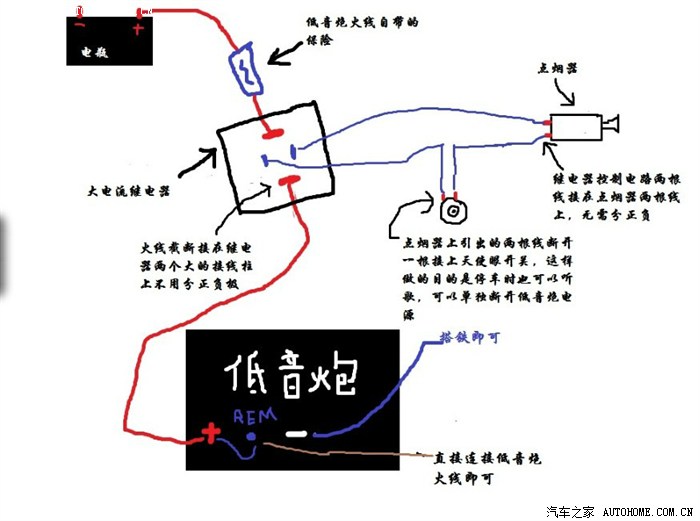

附上接线图，被压缩的一塌糊涂，看不清楚，可以右键另存为。。。然后就能看到放大图了，也可以点我头像去我的相册里看到清楚的图

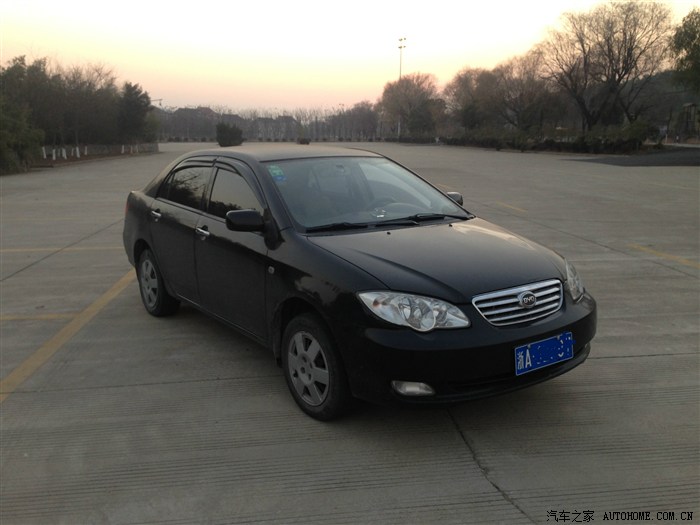

挺精神的F3就是有点脏

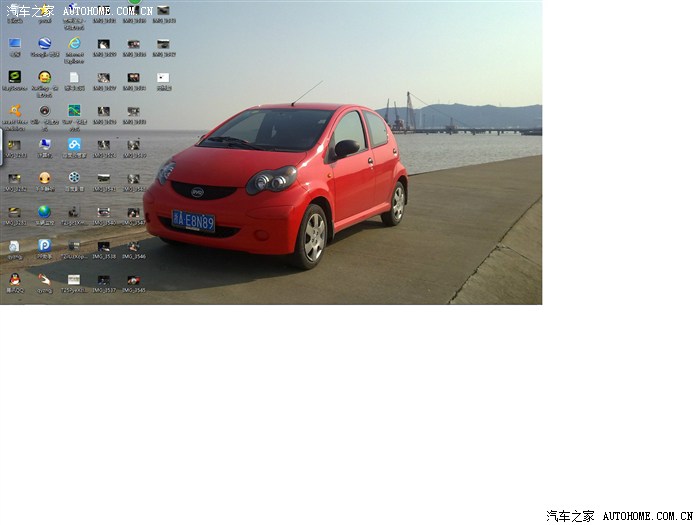

还是怀念我的F0，不知在新主人手里过的可好。

接线图还是看不见，重新上图吧
还好总算勉强能够看清楚了
