逍客自动升窗器+OBD行车落锁安装

今天，淘到了自动升窗器和落锁器，自己动手安装，记录了安装过程，供大家学习参考

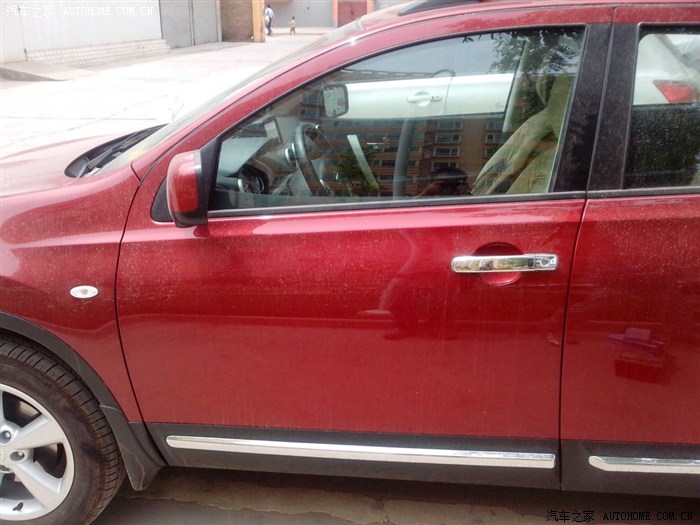

逍客里面红色的车车就是比较好看点，

升窗器和OBD行车落锁

升窗器线束。

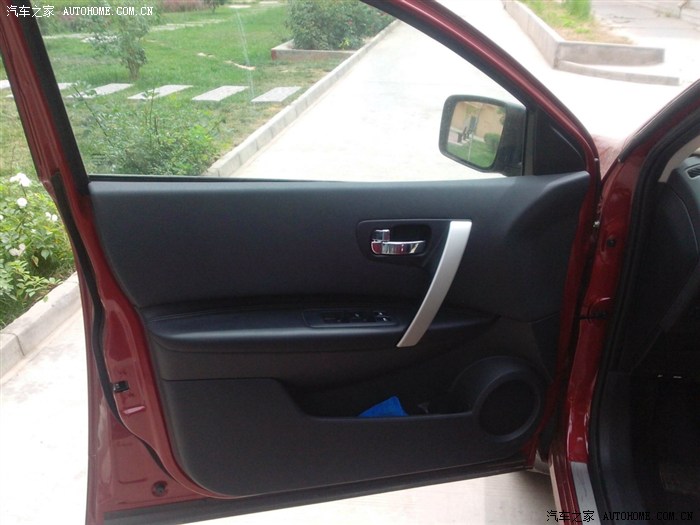

开门开始干了把这个银色亮条撬下来，都是卡子，很容易撬的。

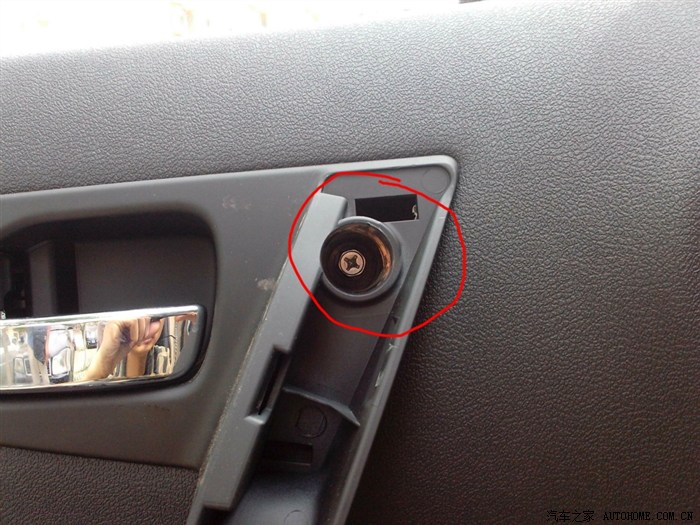

找到螺丝孔



用10个的套筒拆下螺丝，开始敲门皮，我找人借了点工具大家看看

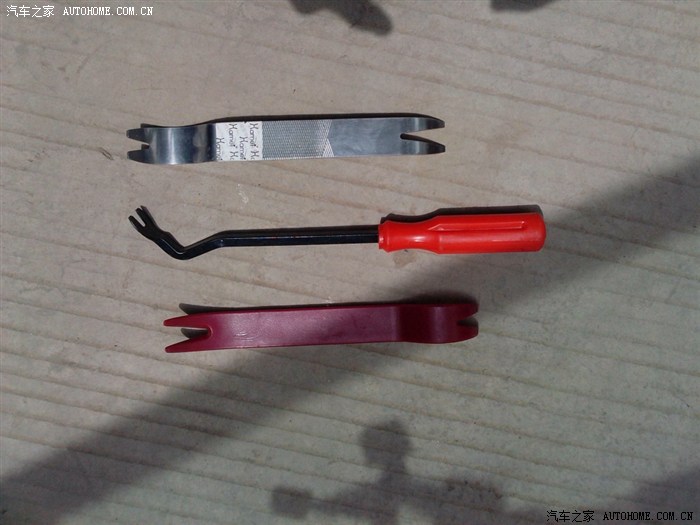

撬门塑料工具，逍客的漆面太软，要保护好呀

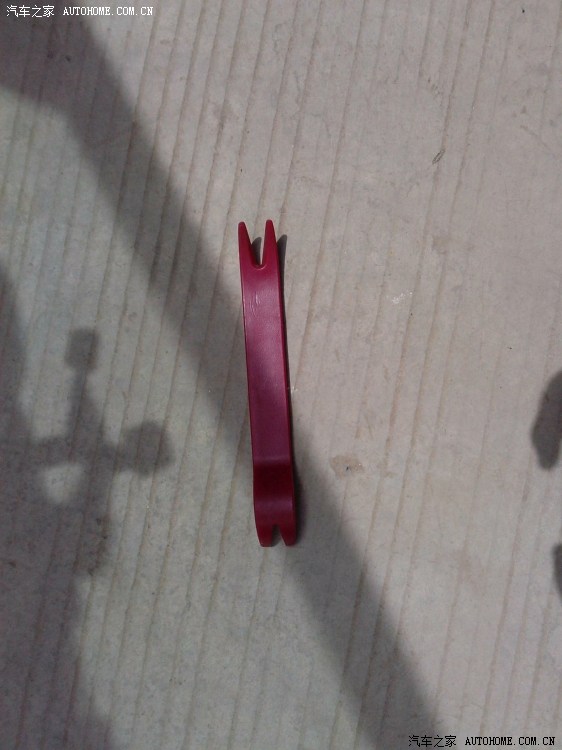

撬卡扣工具

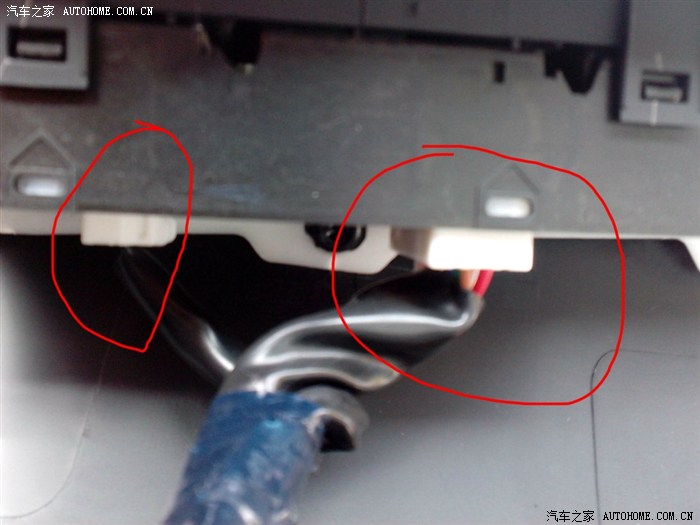

撬开门皮注意上边这两个中控插头

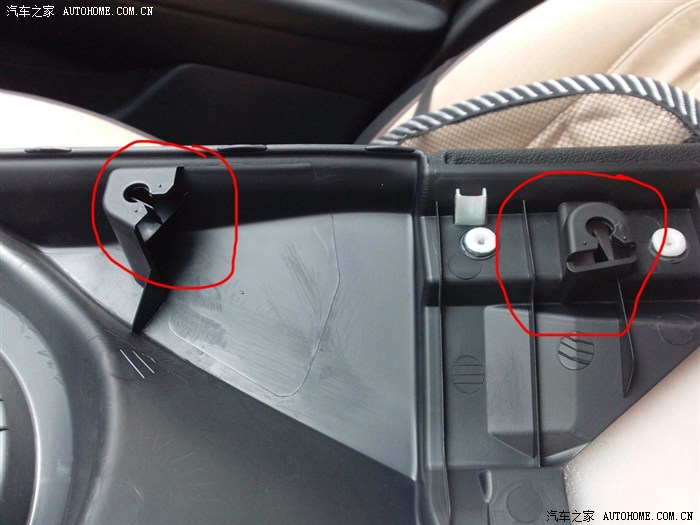

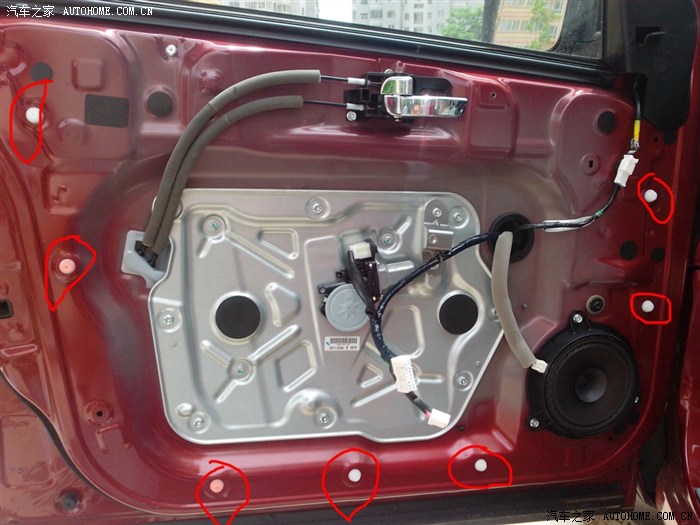

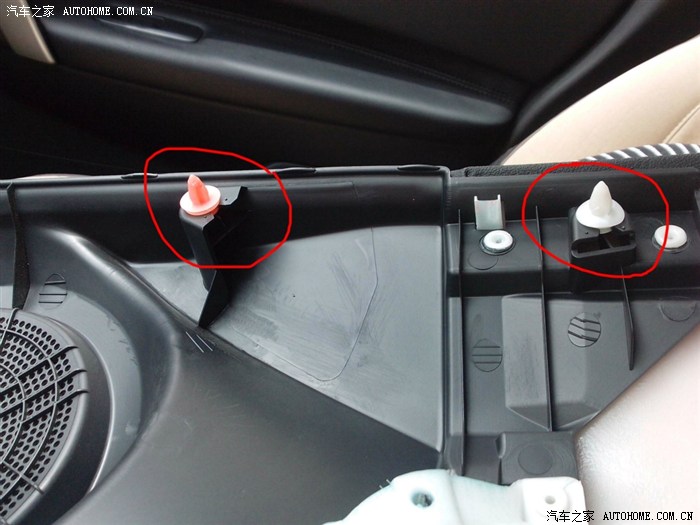

门板扒开之后还有几个卡扣没拆下来

只有撬下来了

插回到门皮原处

很轻松就插回去了

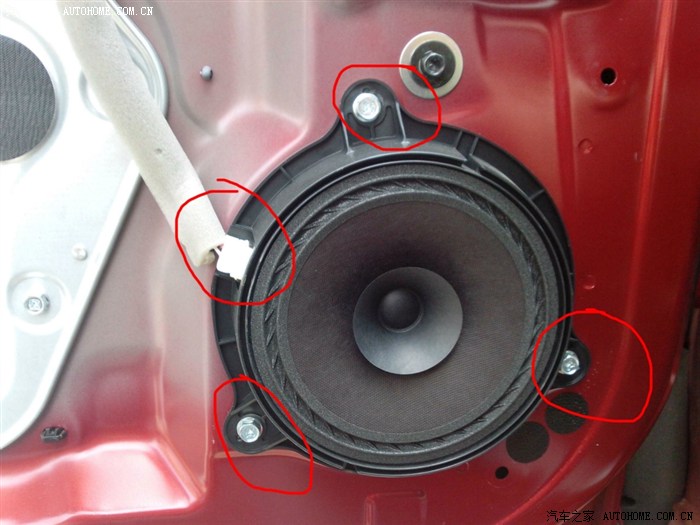

音响螺丝，插头拆下，10个的套筒扳手，干活要有好工具一点没错

。

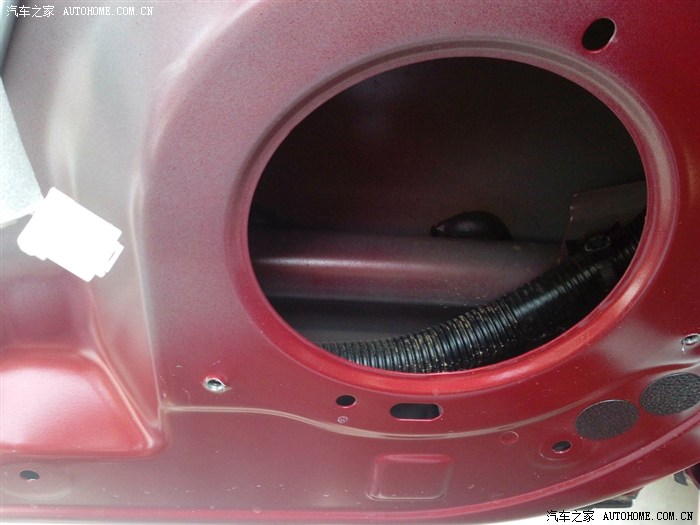

线束，在黑色塑料管里呢

把这两个卡扣拆下，就可以抽出黑色管子了

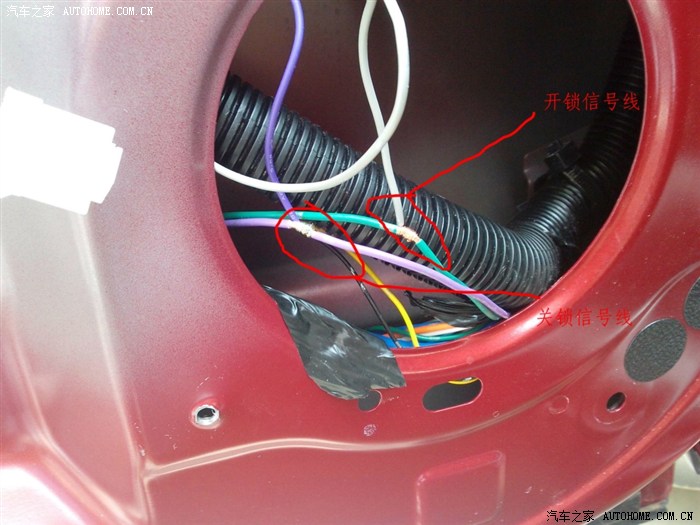

扒开绝缘胶带，取出线束，就是这个绿色和紫色的线是信号线

我那万用表测试的信号线

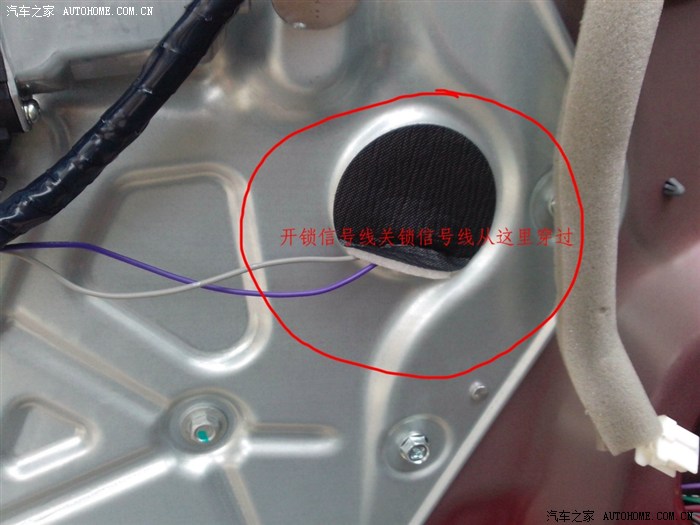

信号线从这里穿过去

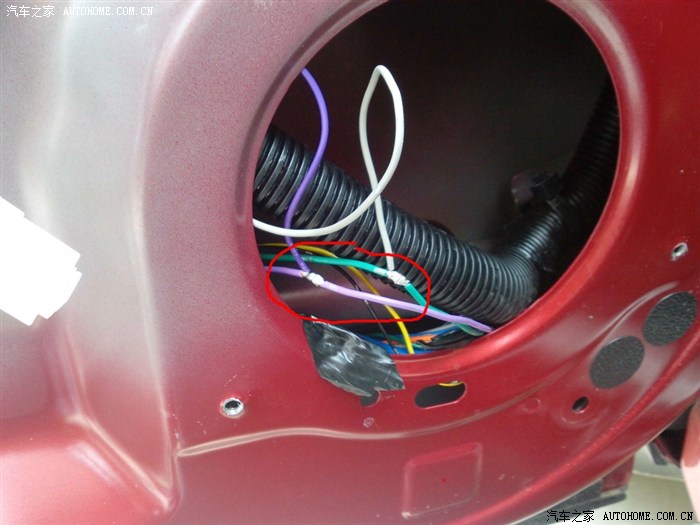

接线

最好用电烙铁焊接，最后做好绝缘，固定好，装回喇叭。

中控插头

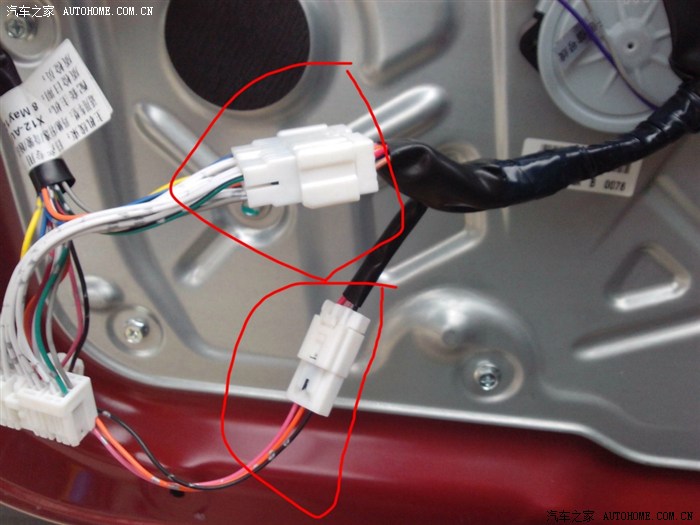

插头对接

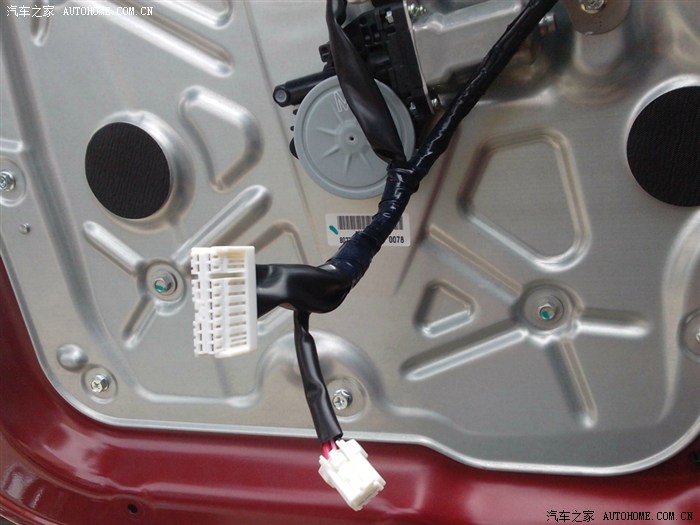

固定位置，这里最合适。



插头插到中控上，测试完成后恢复即可。下一步OBD落锁器安装

主驾驶左下角，保险盒盖打开

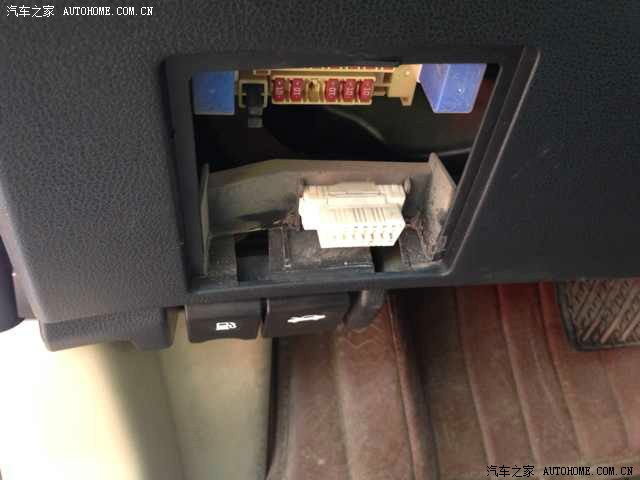

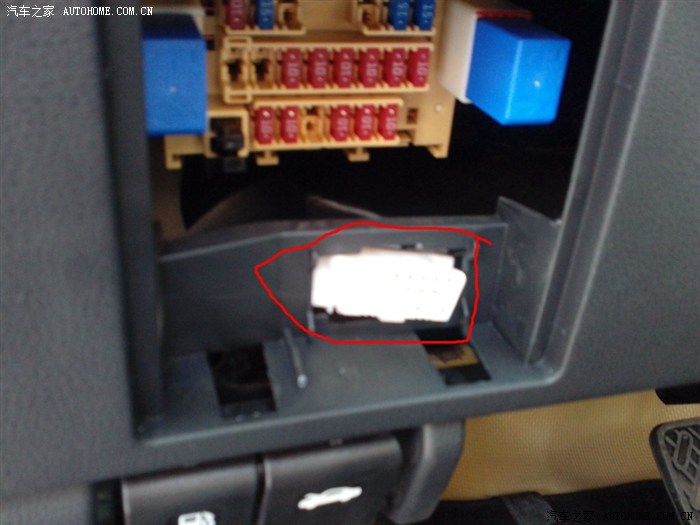

可以看到OBD插头，将OBD插头取下来。

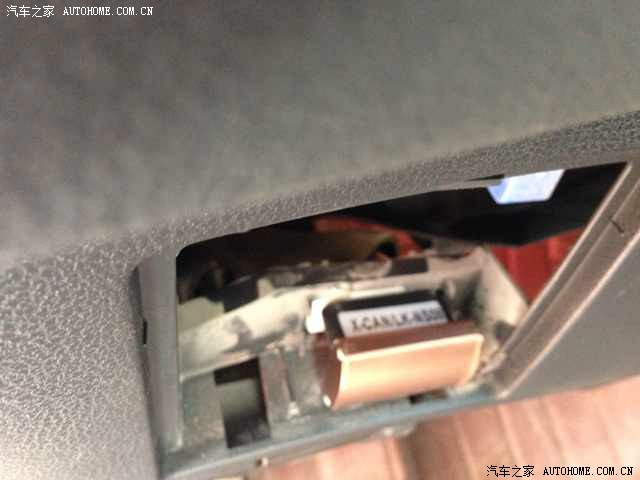

插上落锁器，即可，一定要在熄火的时候插。

OBD落锁安装方法，第一步先把接口松开

第二部通过那个洞和OBD电脑接口插上就好了

用了几年一直没什么问题。
