【已解决！分享方法】请问铁将军6568+5线执行马达的接线方法？

车是赛欧1.2手动时尚，驾驶室的门是没有执行马达来控制其他3个门的。

现在我已经把铁将军装好了，现在的效果是：

设防：四个门锁都不会上锁，只有插钥匙在驾驶室门锁上往右拧，才带动其他3个门上锁；

撤防：其他3个门的门锁都会下降打开，唯独驾驶室的门锁不会下降，只有插入钥匙往左拧打开；

得出结论：需要在驾驶室的门加装一个执行马达，当设防、撤防的时候，才能带动其他3个锁， 就不用插入钥匙了。

现在手上就有一个五线马达，（或者需要2线马达就可以了？）

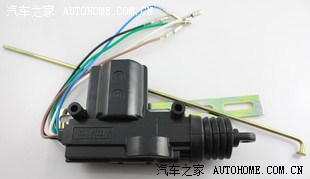

5线马达是这样子的：

5根线的颜色分别是： 黑、白、蓝、绿、棕

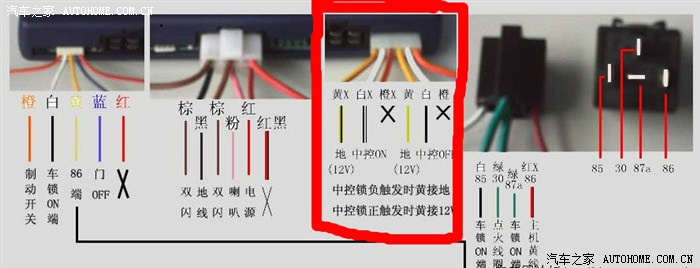

铁将军6568接中控马达的6P是这样子的（第三个红框内）：

6根线的分别颜色是：

黄黑、白黑、橙黑、黄、白、橙

现在基本确定车子是负触发的了

也基本知道白、黑是接中控开、关锁的了，

可马达上有5根线，不懂怎么接那个6P（6P的黄黑、黄已经接地了）。。。

请问马达和铁将军如何接线，才能解决上述问题？

研究3天了。。

================================================================

剧终分割线

================================================================

经过不停查询资料，最终问题确定在一个点上：马达是直接接车上的中控主机，还是直接接到铁将军上？

网上没有直接的教程，当我进入困惑的时候，热心的丄蓅涻浍 看到我的帖子，给我留了他的电话，我打电话过去，他给我的答复是：马达的蓝色、绿色线，接到铁将军的白、白黑线上。不管2线马达，5线马达都是一样，只不过5线马达的另外3根线用不到而已。

其实回头想想，这个解法我早已接过，只不过马达一动也不动，现在我才忽然想起，当初我还不知道5线马达到底是哪2根线能起作用，然后在网上乱找了一阵，得知是白、棕线（这个是错误的）。我在当初这么解法的时候，接的并不是马达的蓝色、绿色线，而是白线、棕线！这样解法造成的结果就是，铁将军6P输出的其中一个保险丝熔断，估计白、棕线本来就是相通的，导致我后来找出5线马达其实只有蓝色、绿色线是执行的，然后去测试，无功而返（因为没想到保险丝熔断了）。。。。

感谢丄蓅涻浍给我指明正确的路线！我得以不用到处寻找接线方法。

今早，我决心研究一番铁将军对马达的控制方法，其中看到一段文字：

“正负触发是一种触发形式 而6P插头是需要配线的 如果是正负触发的话 6P插头的配线方法是黄色和黄黑接正极 橙色和橙黒接负极 剩下的两根白色和白黑就是中控触发线 接车上的两根锁线”

这样解法我试过啦，马达一动也不动的（因为保险丝断了，害我怀疑这个解法不对，其实是正确的，当然只针对正负触发）。

当初怀疑接法不对，然后又看到一段文字：

“很简单，其实最主要的就是防盗器的那六根线的作用。黄、白、橙、黄/黑、白/黑、橙/黑这六根线。”

呵呵说的不就是所有防盗器都是这样子的么？继续：

“正常状态下（没按下任何遥控按键的时候），橙色跟白色接通，黄色不通，橙/黑跟白/黑接通，黄/黑布通。”

然后我自己弄了3个图帮助理解：

大家看正常状态下，正负触发的接法是铁将军6P那里，黄、黄黑线并在一起，接到12V正长电去了；然后橙、橙黑并接到搭铁（负极）去了。然后什么按钮都不按的情况下，6P的白色、白黑是跟橙、橙黑连接的，换而言之，此时白和白黑都是负极状态，我拿一个12V的电灯泡接白色（当然是跳过保险丝，因为上面说到，我的保险丝熔断了），灯泡另外一边接长电，亮了！拿灯泡接白黑，另外一头接长电，也亮了！证明这个说法是对的！

然后，看上锁的状态：

当遥控器按上锁的时候，白线和已经接住长电的黄线接通，自然，白线就变成了正极带电；而白黑保持和接地的橙黑接通，还是负极状态，此时，白线是正极，白黑是负极，就构成了电路，驱动马达！

然后，看解锁的过程：

当遥控器按解锁的时候，铁将军的继电器会在内部调整线路接触，这时，白色会跟已经搭铁接地的橙色接通，白黑会跟已经接通长电的黄黑接通，此时，白线是负极，白黑是正极，驱动马达！

其原理就是通过内部的继电器，根据需求调整线路的白线、白黑线变成正极、负极，或者相反，达到马达伸出、缩进的效果！

以上是正负触发的原理，其他触发，例如正触发、负触发都是这种原理！只不过接线方法不一样而已！

最后总结：

1：新赛欧1.2如果想实现遥控上锁、解锁功能，就必须购买一个马达，装在驾驶门那里代替你勤劳的双手！用来拉扯那个插销，以控制其他3个门。

2：然后买5线马达或者2线马达都可以，只有蓝、绿线有用，其他用不上！

3：马达的蓝色、绿色线接防盗器6P的白、白黑线（如果上锁、解锁相反了，就调过来接，反正正负触发就接这两根，其他4跟另外搭铁、正电去了）

4：拆驾驶门，装马达上去固定，用来拉扯那个插销。

OK！搞了这么久，可以告一个段落了！
