【盯盯拍行车记录仪安装教程】【H2---保险盒取电版本】
在这里先说明一下哈！ 我自己的爱车是博越。
我老丈人的座驾是H2自精白，我老丈人肯定不会来发这个贴了。
由于看见我的车自己装了盯盯拍记录仪之后，老丈人喊我也给他装一个，那肯定没问题了！
我自己的装的是盯盯拍X1，打算给老丈人装个比我这个好一点的，
就选择了盯盯拍MINI2，像素比我的X1还要高。
我老丈人的座驾是H2自精白，我老丈人肯定不会来发这个贴了。
由于看见我的车自己装了盯盯拍记录仪之后，老丈人喊我也给他装一个，那肯定没问题了！
我自己的装的是盯盯拍X1，打算给老丈人装个比我这个好一点的，
就选择了盯盯拍MINI2，像素比我的X1还要高。
先来一张H2的中控照片！H2我开车还是非常不错的！

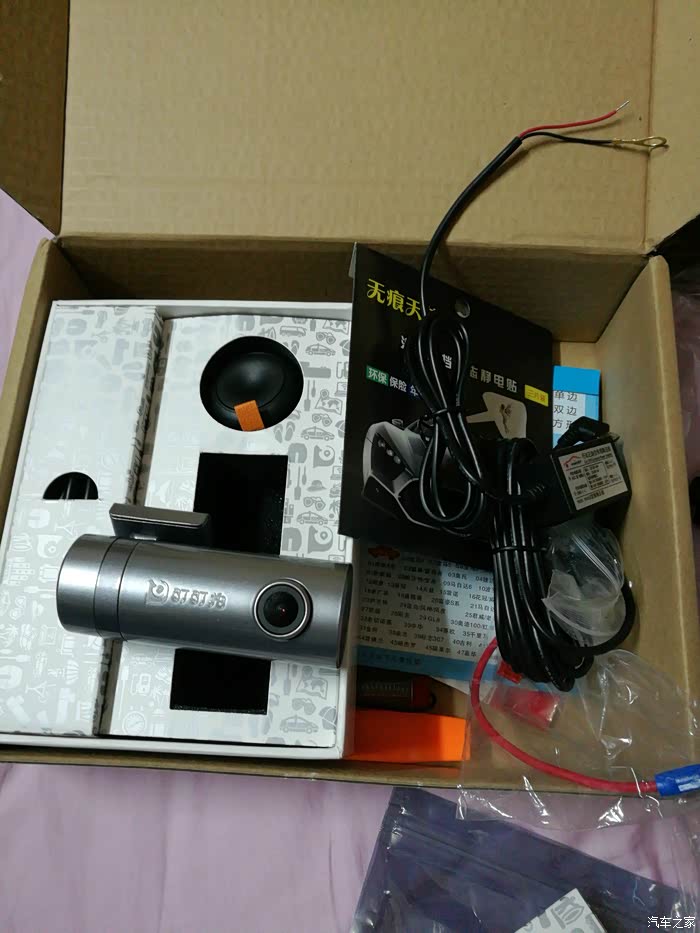

这是我买的盯盯拍MINI2，某宝有很多的，而且记得让他们送保险盒取电线。如果能送个测电笔那就更好了。仔细看盒中的电源线用的不是原装的线，是卖家配的降压线了。ACC的电压12V太高了！

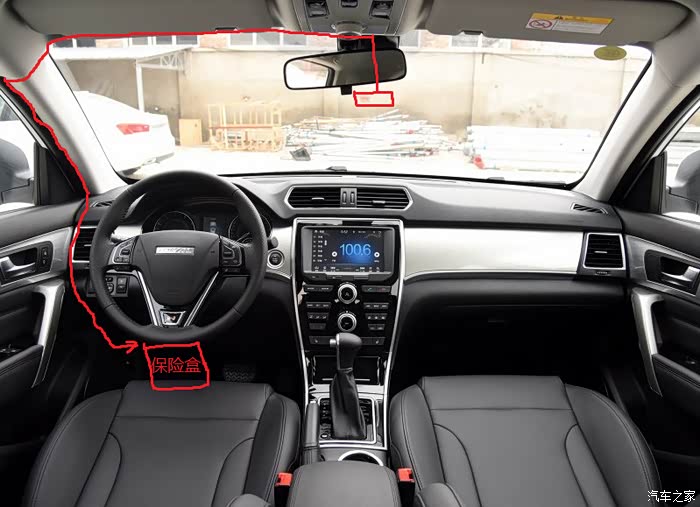

装之前，我们肯定有个思路的，一定要走暗线，我们的走线方法就是这样走的！把线卡进缝隙内，然后一直走到保险何处！画图软件标出，凑合着看吧！

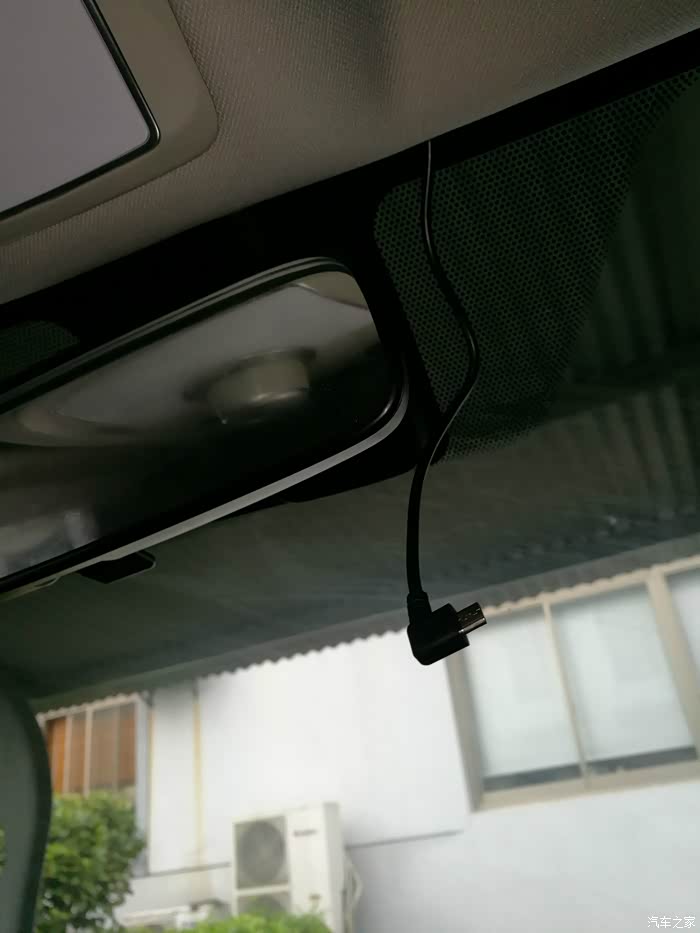

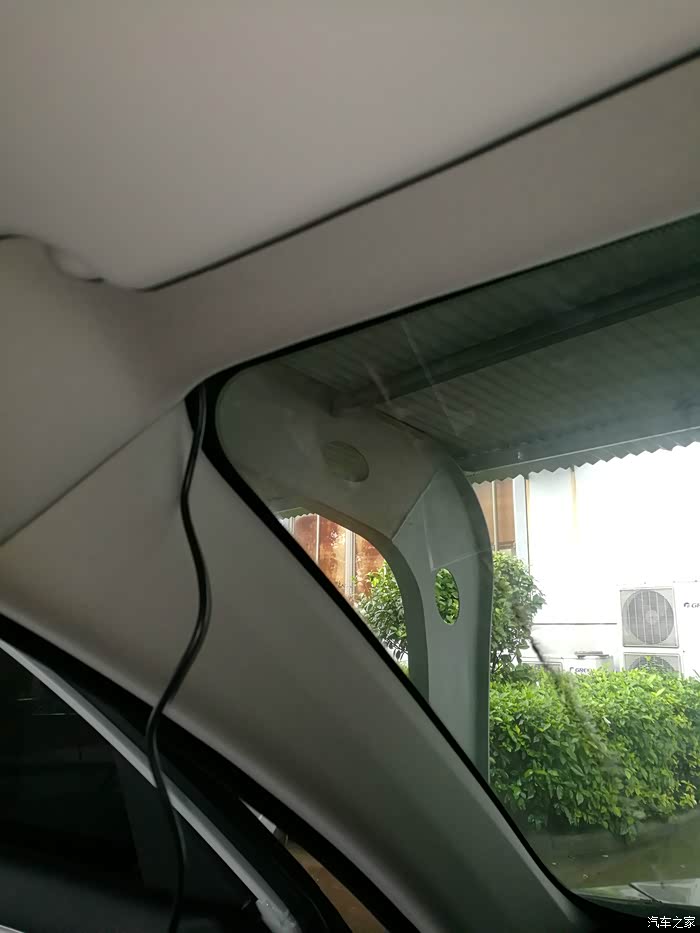

开始布线！这头留这么多应该够了！
买记录仪的时候买家应该送你那种小工具了，自己慢慢往里面塞，很简单的！

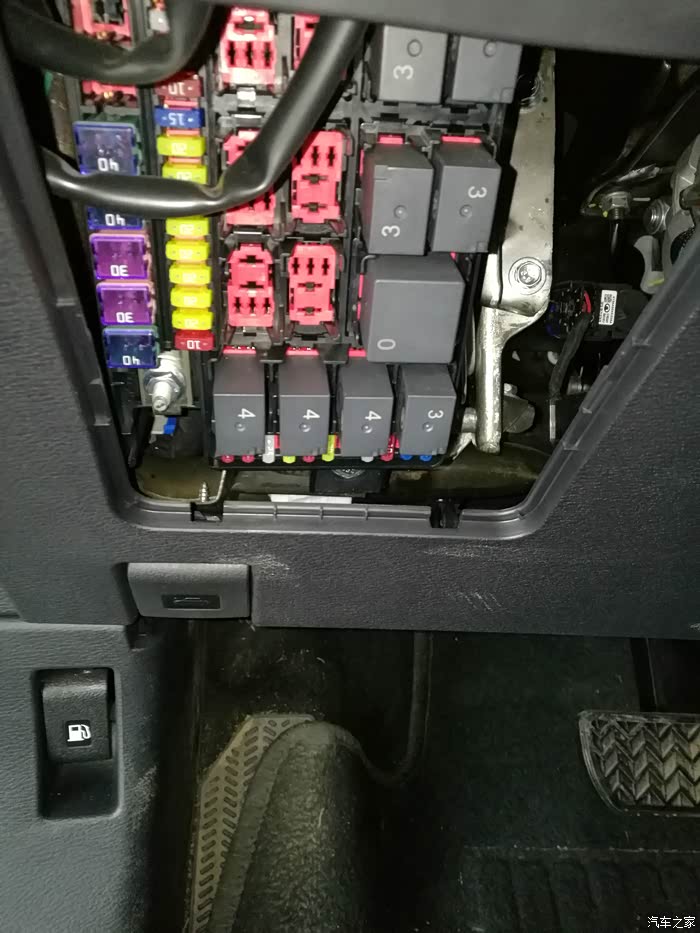

很快线就布到保险盒这里了！

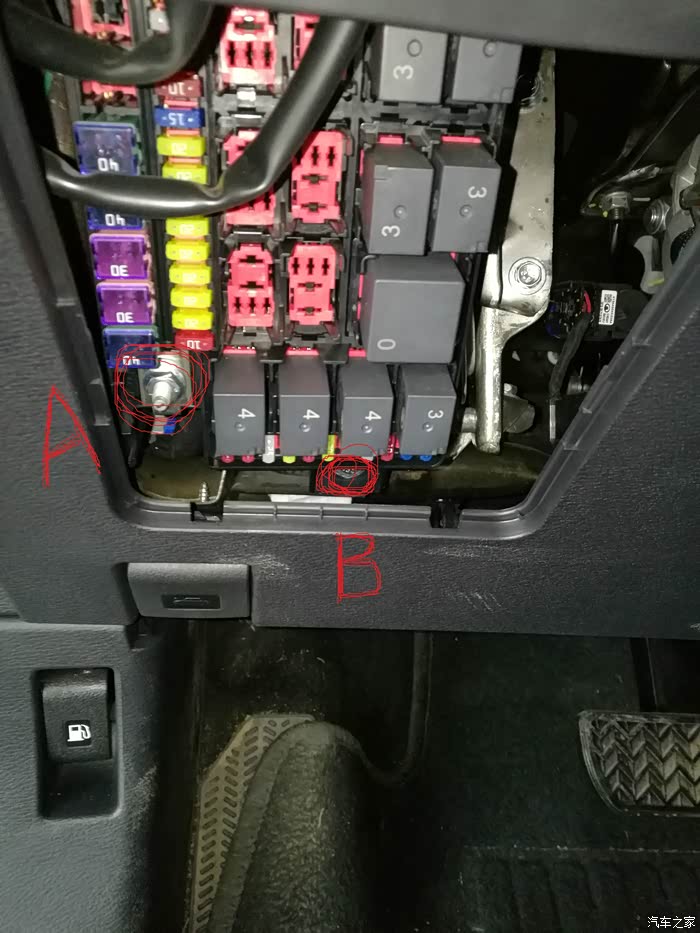

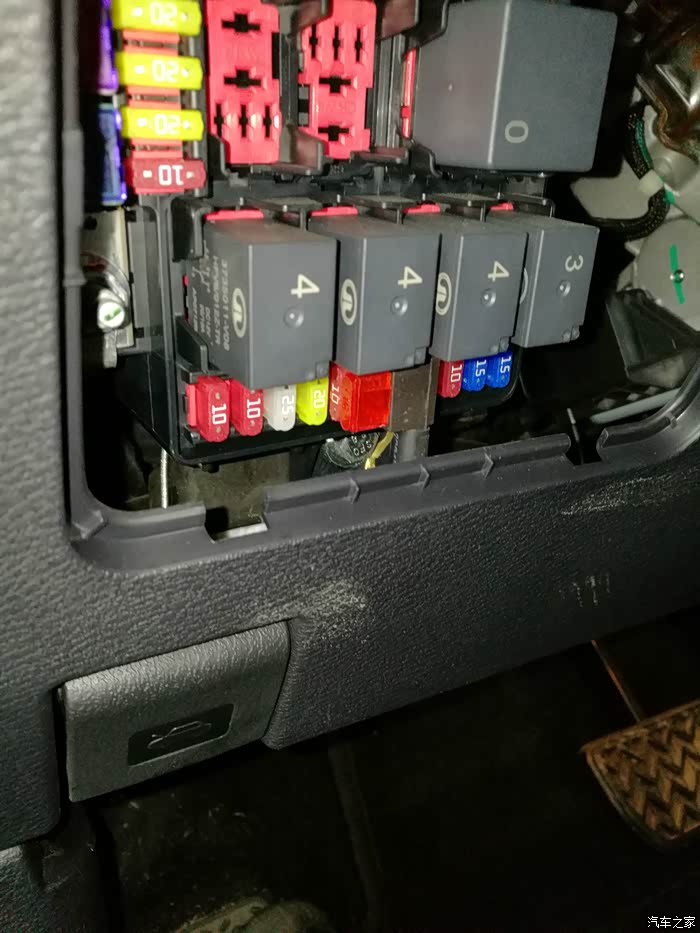

先说明一下两根线负极的位置，千万不要接图中A的位置，这里是有电的。负极要接我图中所示B的位置，说明一下，这个螺丝是需要10个大小的扳手才能拆下。
正面我忘记拍照了，截图说明一下，接的是ACC电源，也就是你发动汽车，这里才有电，装记录仪正好！

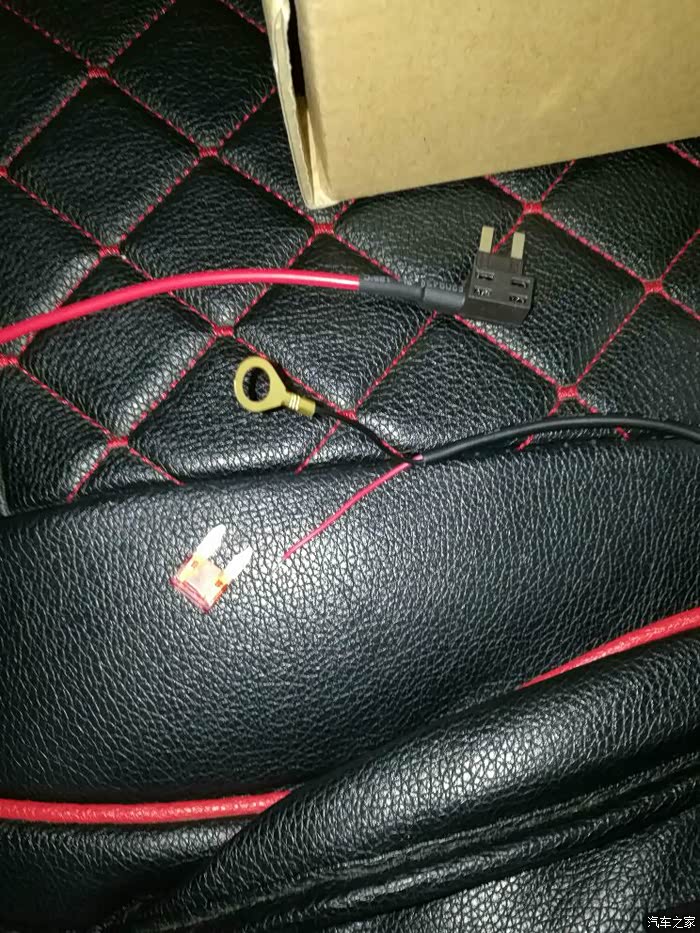

这个就是记录仪的保险盒取电线和电源线了。红正，黑负，这个大家都知道了。

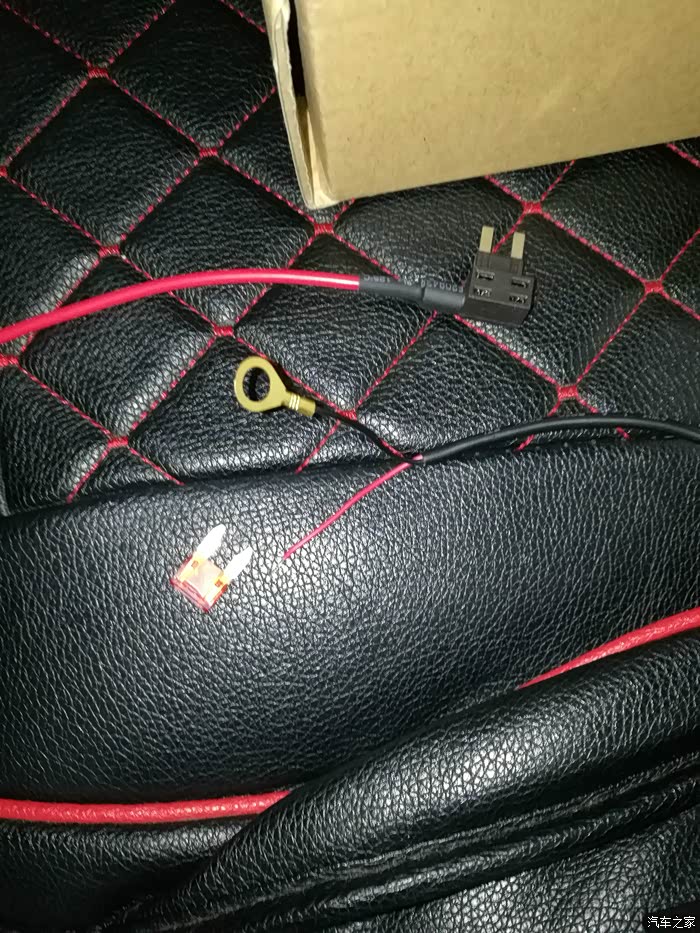

要把取电线和电源线连接起来！

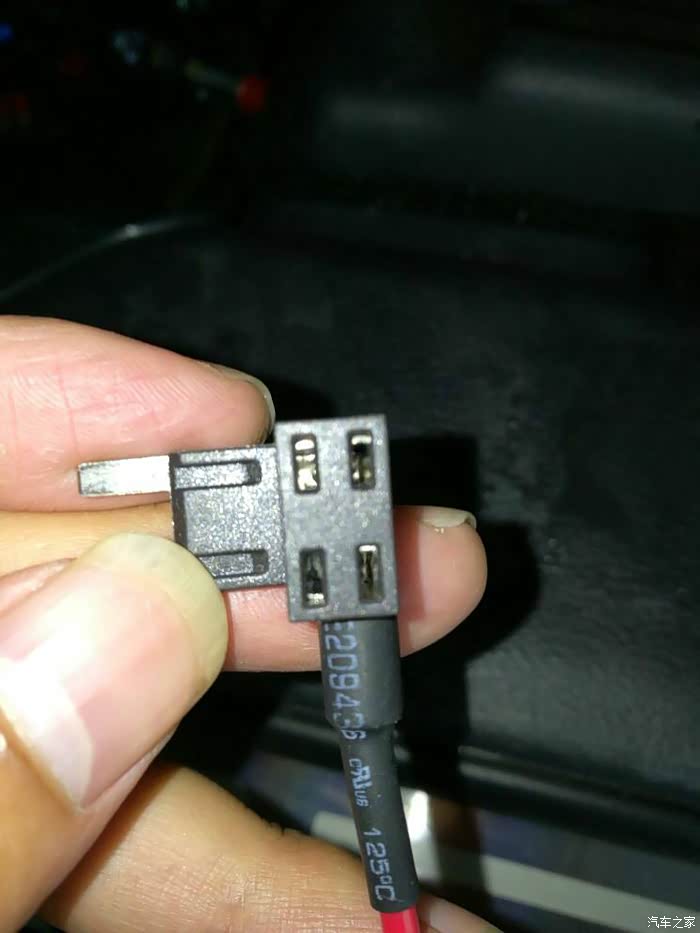

可是拿到手后，这个两组洞是什么？需要和大家说明一下，这里是插保险丝的，可是为什么是两组呢。下面的图片说明！

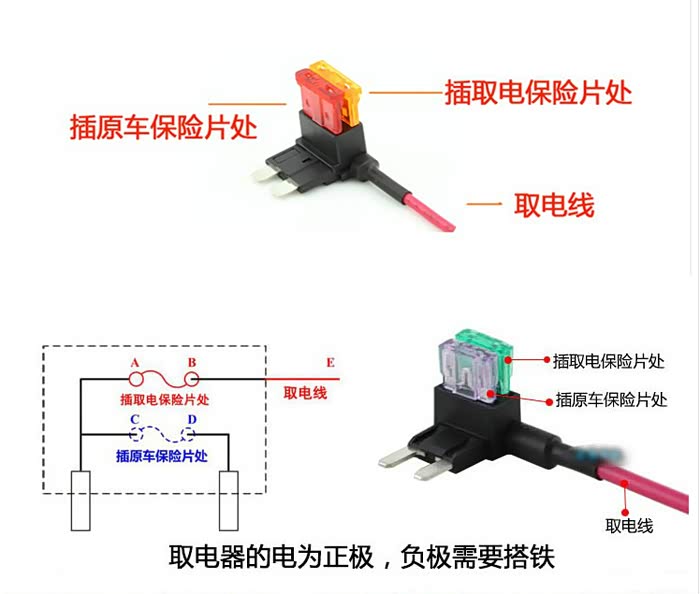

这是详细的原理图。靠下面的是原车的保险丝，上面的是记录仪的保险丝。这样大家是不是就明白了！

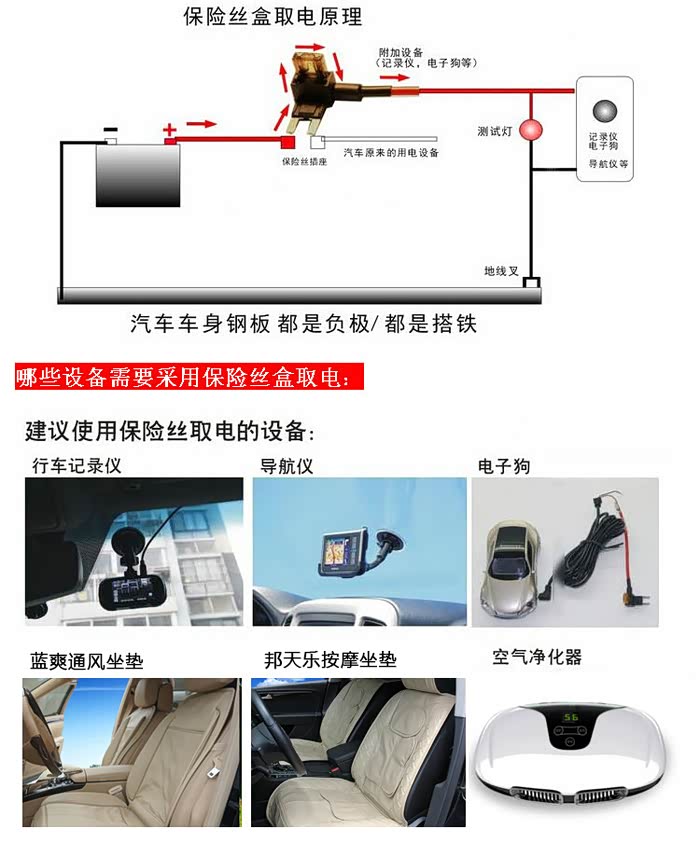

这是网上的原理图！

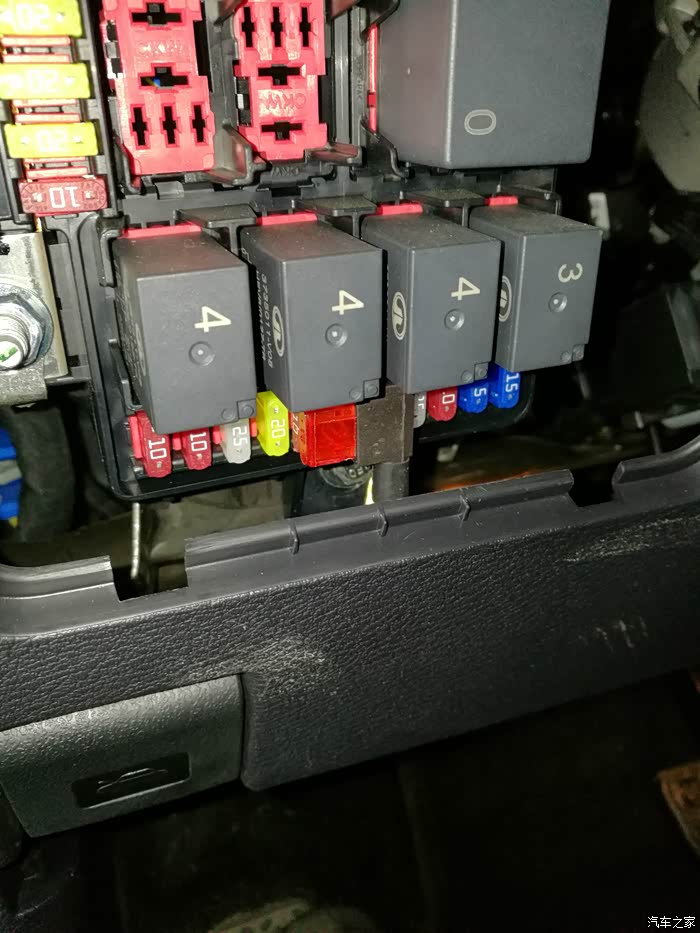

接上后就把取电线插上去！

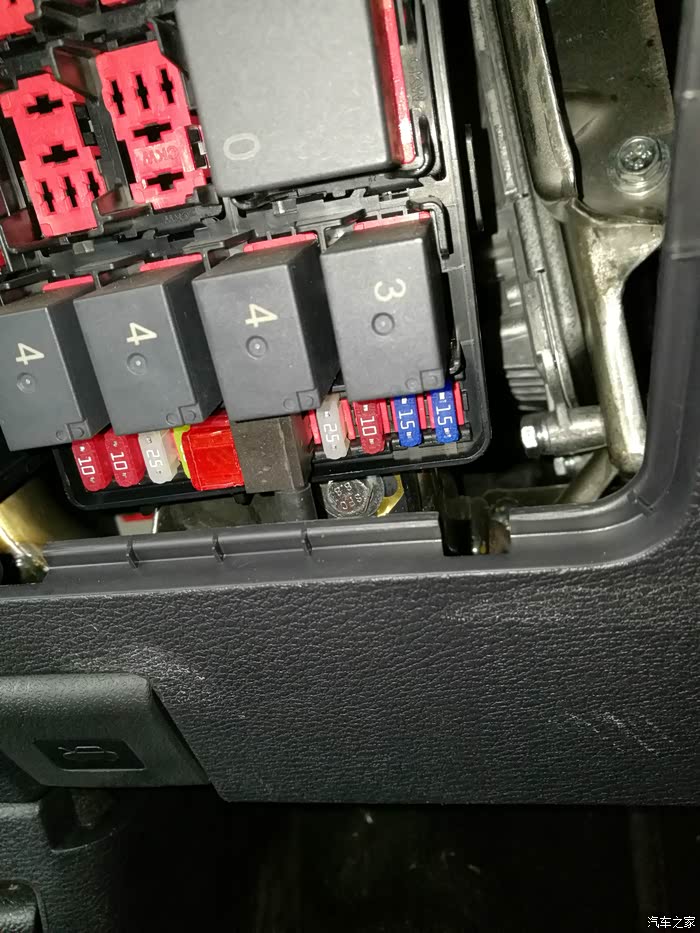

最下一排数过来第五个！
这里可以看见正负极的接线。

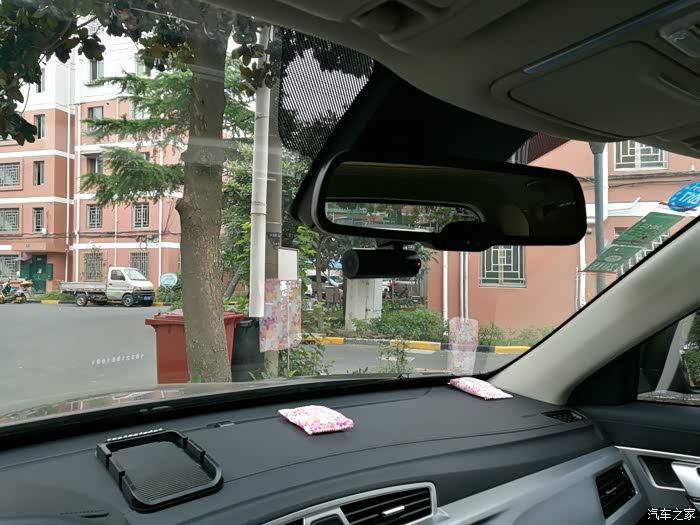

我居然忘记拍最后的成品图了，前面说了，H2是老丈人的，不在一个地方，没照片了，就用我的车来显示一下！效果都是一样的！
最后再说几句哈。现在国产车越来越厉害了，不管是长城还是吉利都是非常不错的，至少两个车我开着都不错！
