原厂派之完全无损完美安装倒车影像。

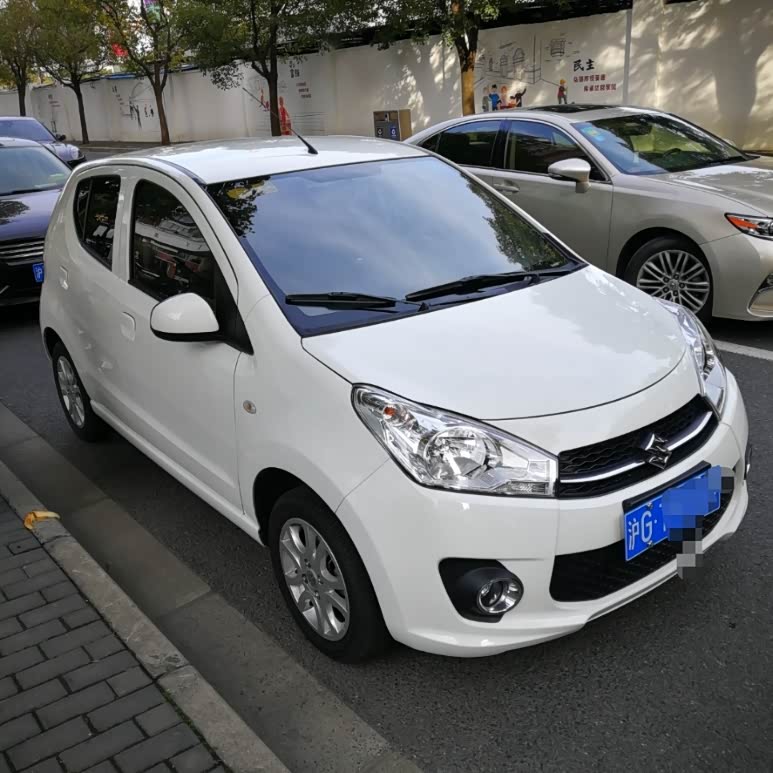

今天1月收的小奥拓，纯玩具，玩的蛮开心的，本着一切非原厂设备不装，一切破线设备不装的原则，小小折腾了一下。

年前买了台原厂的小屏多媒体主机YC5，不追求功能，就玩个什么配件都原厂的感觉。
YC5主机功能很简单的，就三个键：导航，收音机，SD卡，导航基本没用的，但原厂GPS天线装在左侧仪表台喇叭位，边上还有原厂卡扣，不错。

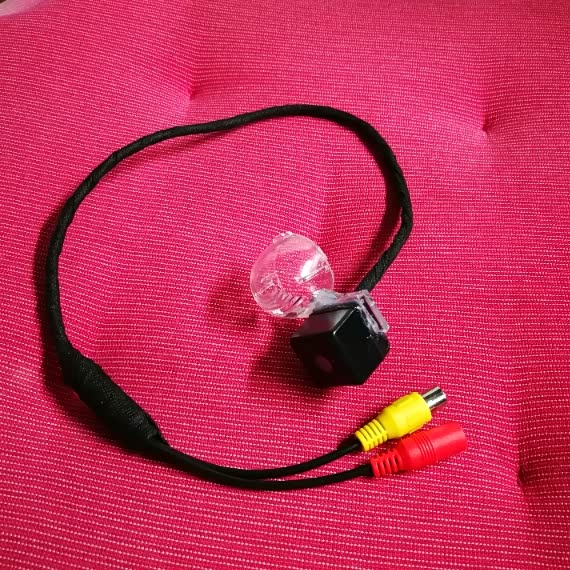

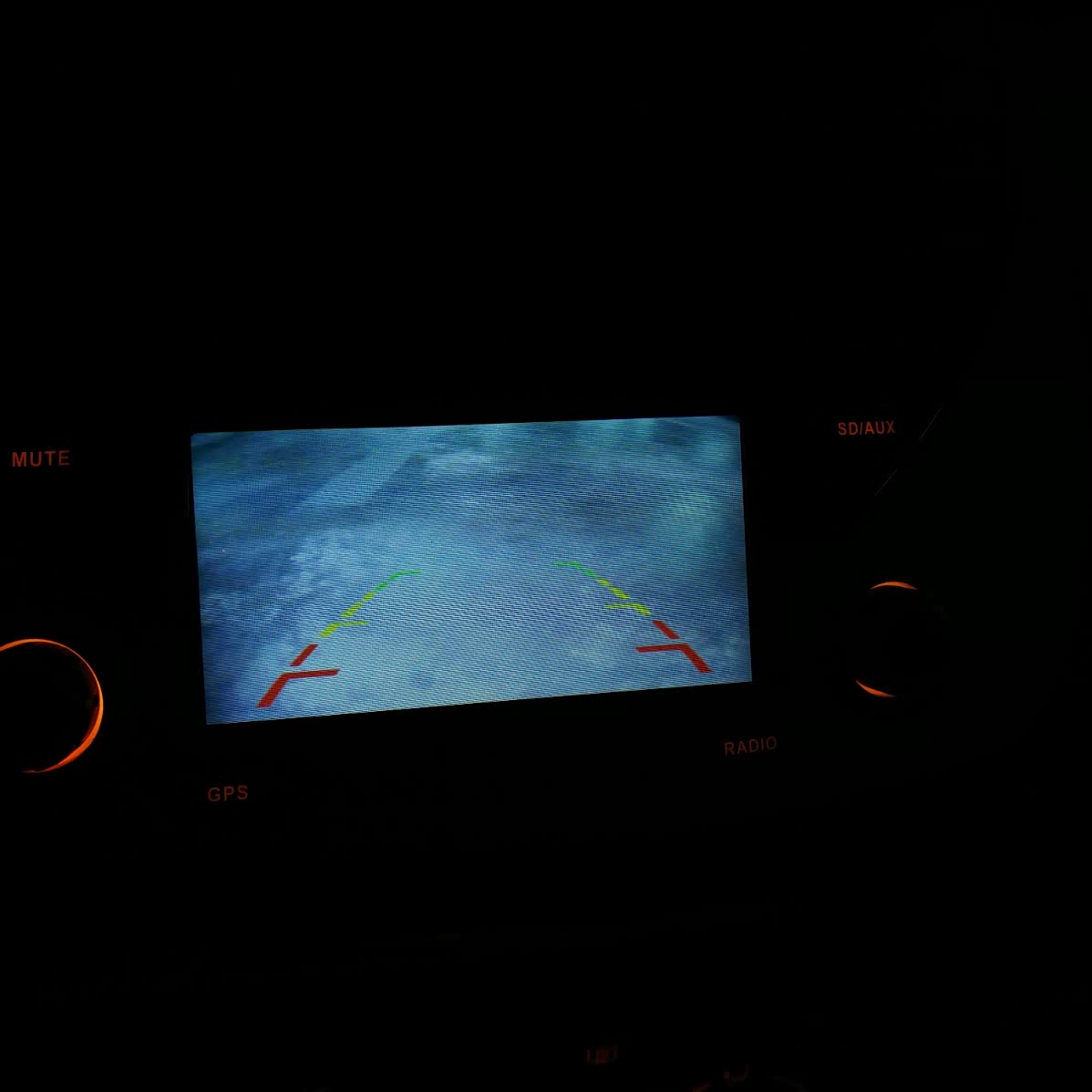

今天的主题，是如何完美的将倒车影像功能增加一下。

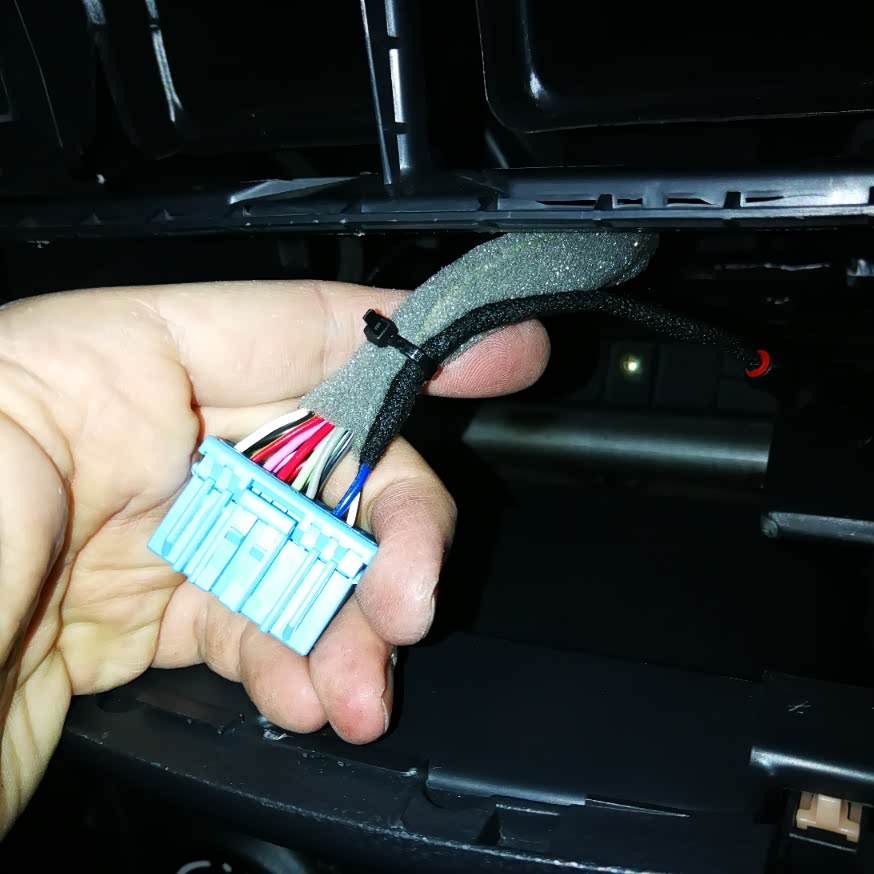

在动手前，功课做了很多，包括主机尾插的定义，如何拆车，最关键是在马爸爸家配齐了所有的物料。

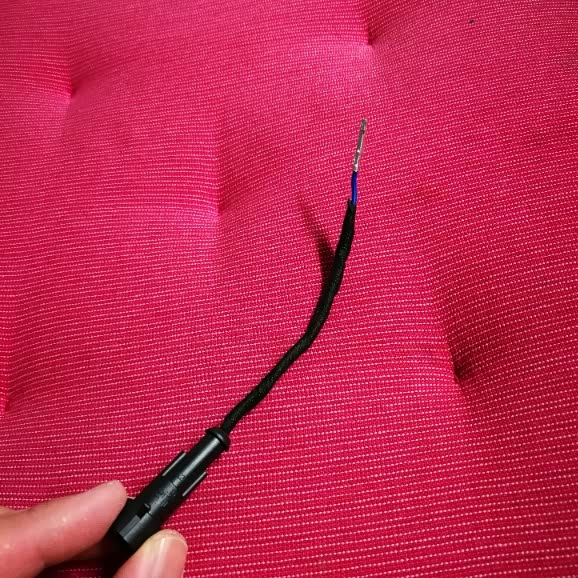

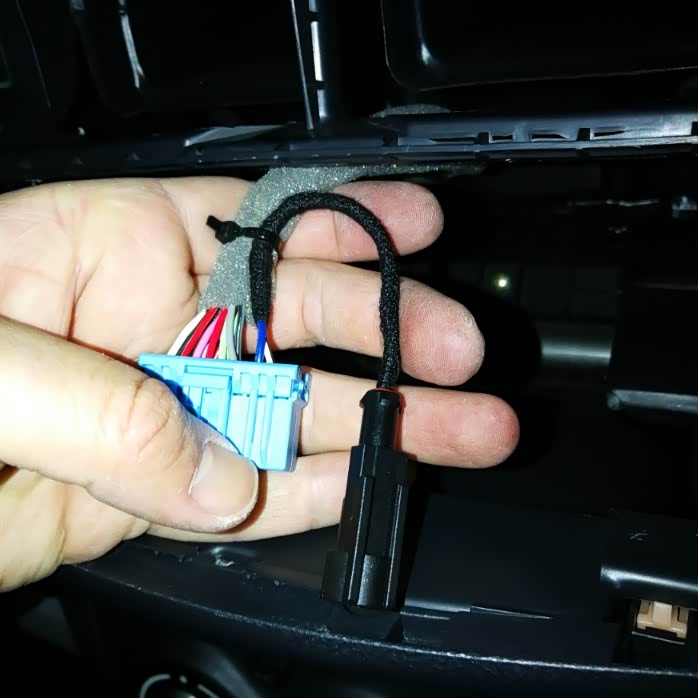

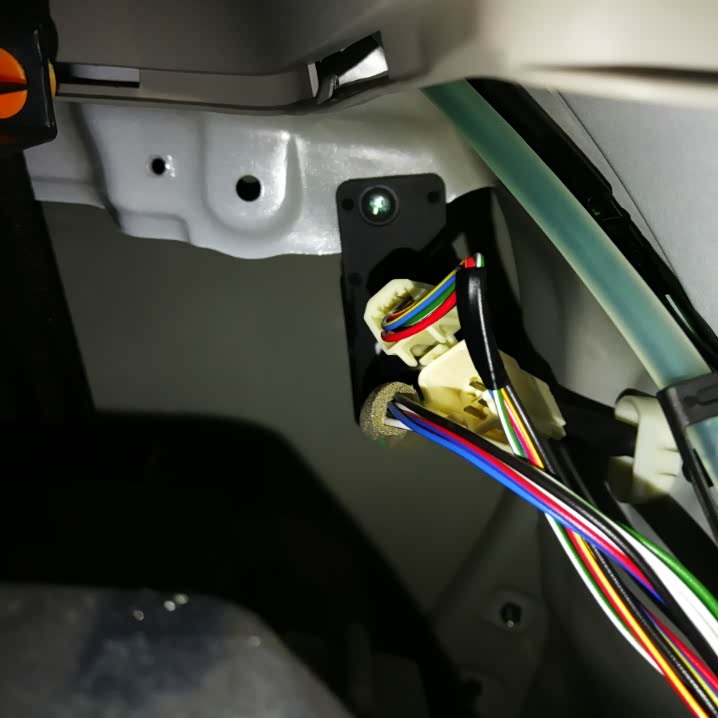

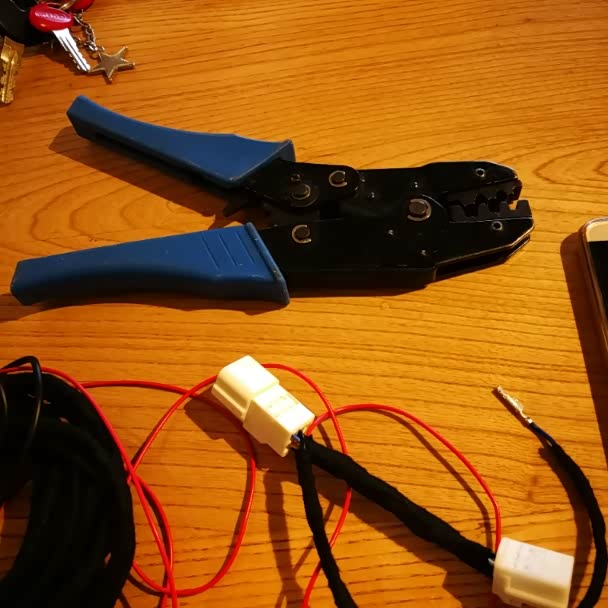

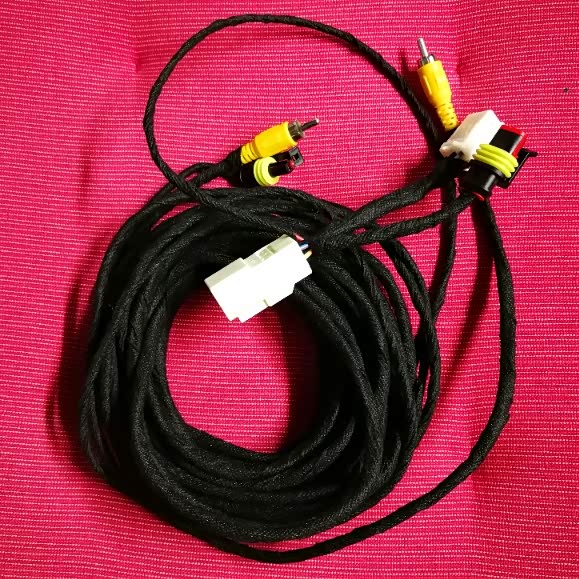

最主要的就是尾灯无损取电线，我让卖家定做了一条，出线是1负2正，其中一条正极长6米，准备通到主机当触发线的，还买到了带线的尾插针，以及防水接插件1P和2P各一组，材料到齐后，开始制作专用线束了。

物料备齐后，开始安装，由于车库比较暗，施工时手也脏，就拍了点主要的照片。
首先是将右边的C柱内饰板，B柱内饰板，前后门门槛条后保险杠拆开，方便布线，怎么拆论坛很多前辈都讲了，我也就没拍。

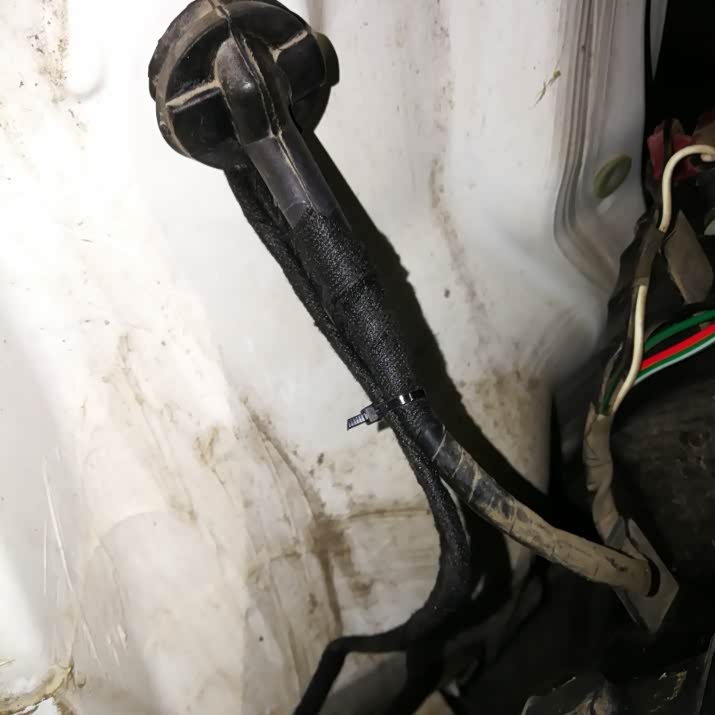

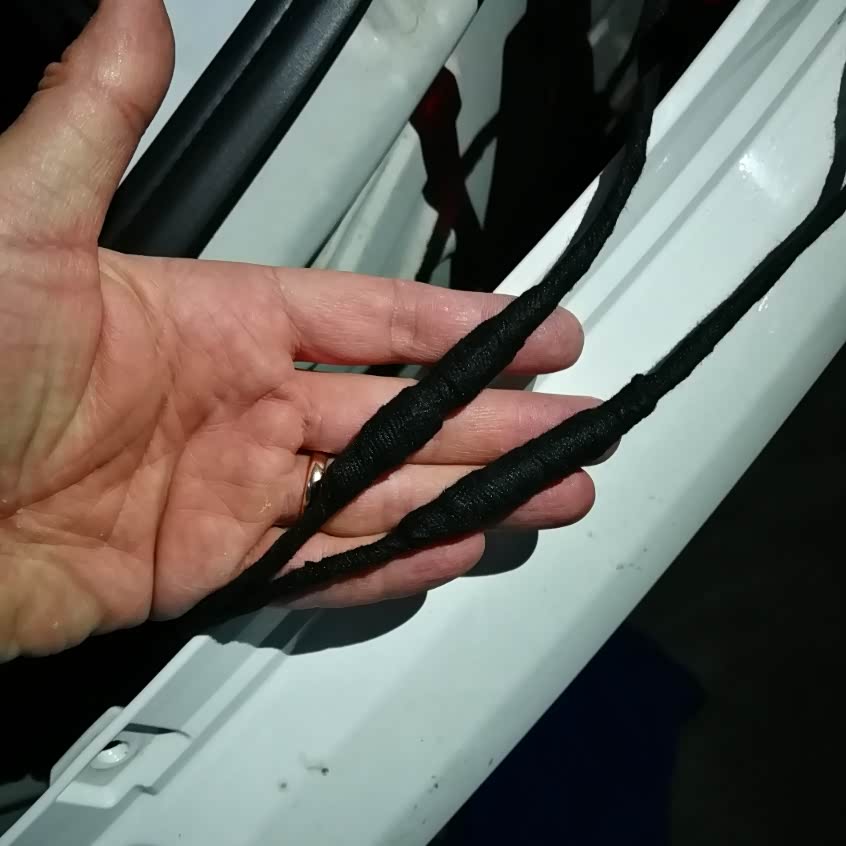

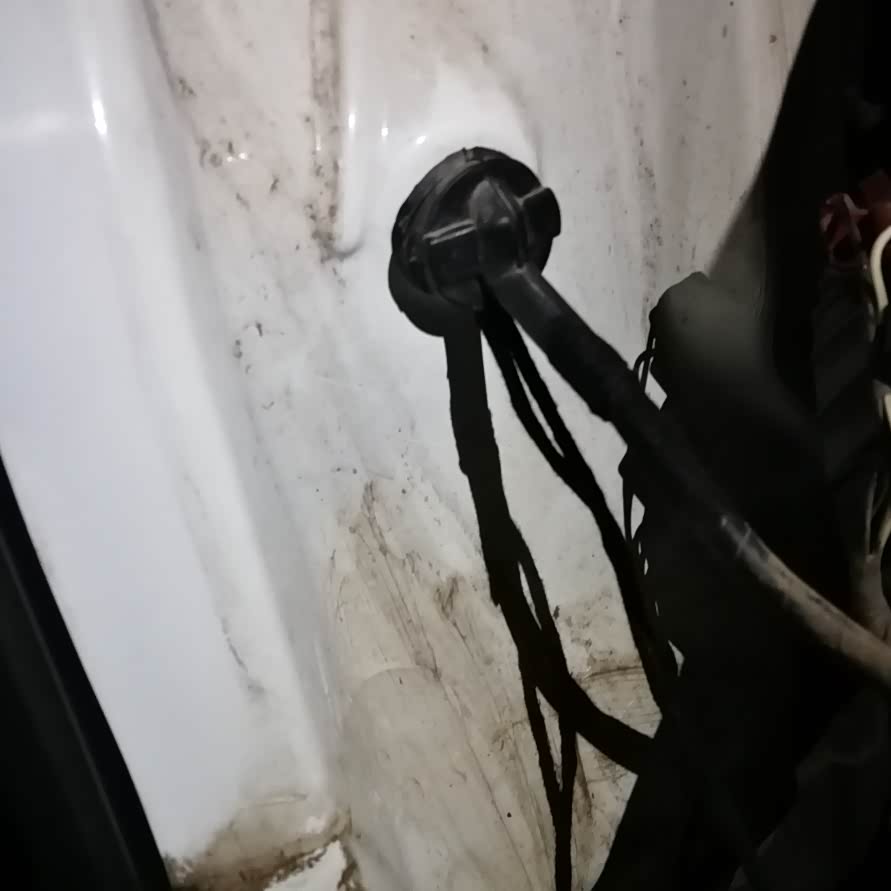

我选择从右尾灯防水帽下面从内往外穿出来，盖回防水帽时保证新增的线在下面，这样保证不漏水的，线束之所以要用汽车线束胶带包是有讲究的，因为如果单纯塑料线出来的话，时间久了很难保证不会被洞口磨破，线束中有电源正的，搭电就短路了，所以直接破线从这个洞出来是不规范的。

有个原则：汽车内任何管线，都应该是固定的，不应该出现任何管线随意晃的情况。

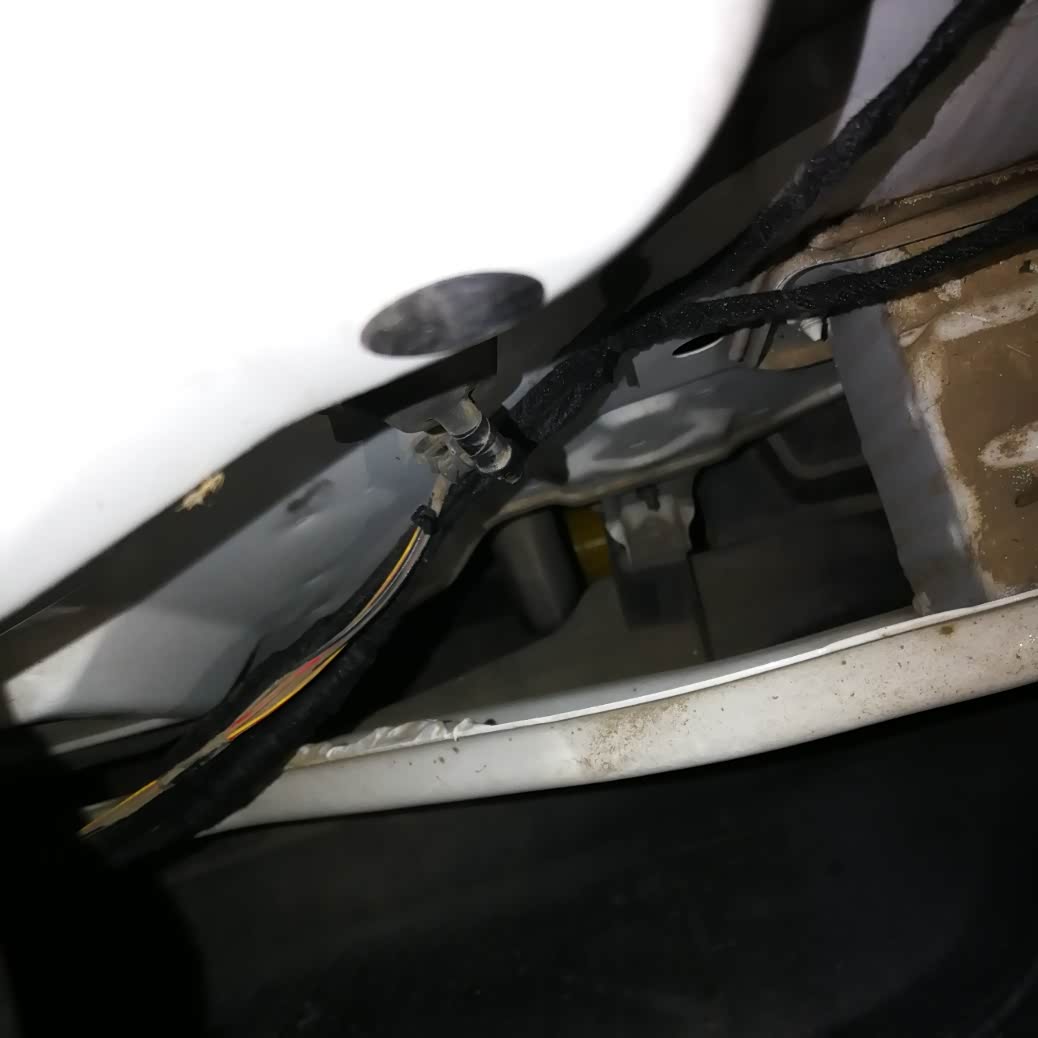

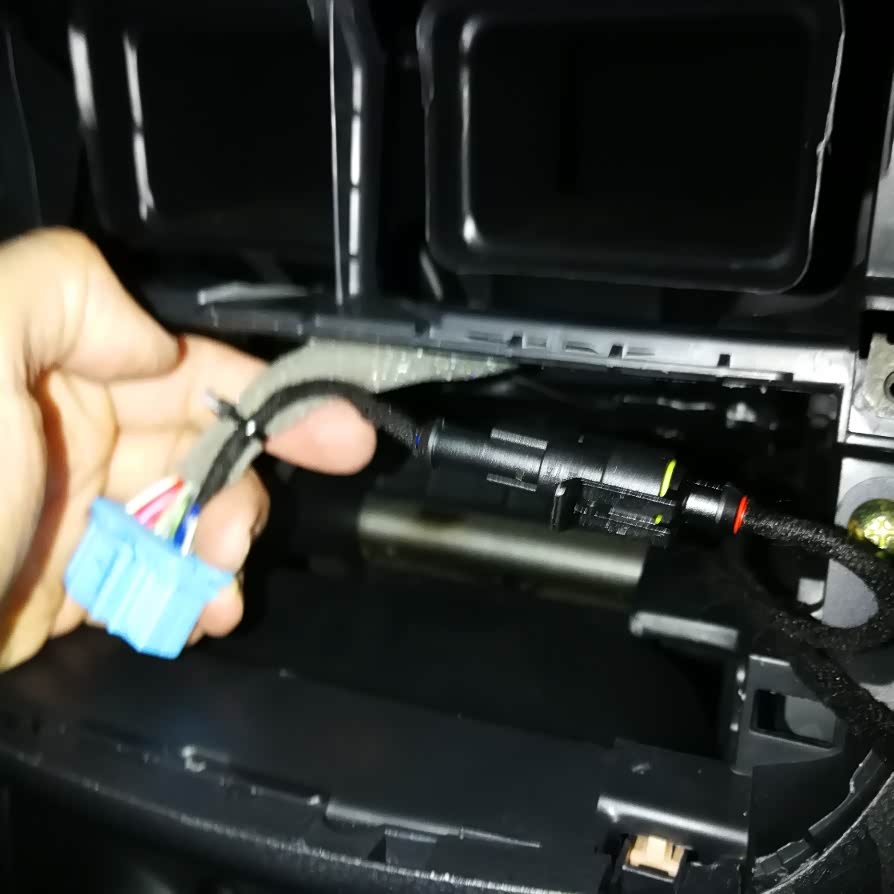

接下来，就是调整线束的长度，我是将线束沿着右侧地板原车机舱线槽过来的，用扎带和原车线束固定好，仪表台下面也一样，不要留太长，正好到主机够就行了，多余线束扎带扎好放在C柱千斤顶的饰板内就行了。

小结，通过这次安装工程，对小奥拓的结构有了更深的认识，后保险杠拆开里面居然还有后防撞梁，世界级精品小车不是虚名，整车各种卡扣设计的非常巧妙，拆装很简单方便，而且原车布线非常规范，所有的管线都有专门的固定，所以虽然是硬塑料内饰，但行车中无任何异响，非常满意。
