M4原车导航改AV输入接口，并加装左右侧视频影像！！！！！！！！

       之前在论坛看到坛里的朋友问到咱们的M4原车导航有没有AV输入口？我想既然有倒车影像，就一定有AV输入的。但我们的原车导航的AV输入插口跟标准的AV输入接口不一样的，我上个月已经把原车导航改成AV输入接口了，并加装了左右侧视频影像，我自己一个人边改装边拍照的，为的就是交这个作业，也好让大家共同学习，共同进步！但由于我一直忙自己的事都没空上来写作业，今晚在飞红的导航交流群里讨论到有关这些方面的问题，现在就抽个时间上来写作业了，文采不好，勿喷啊~~~

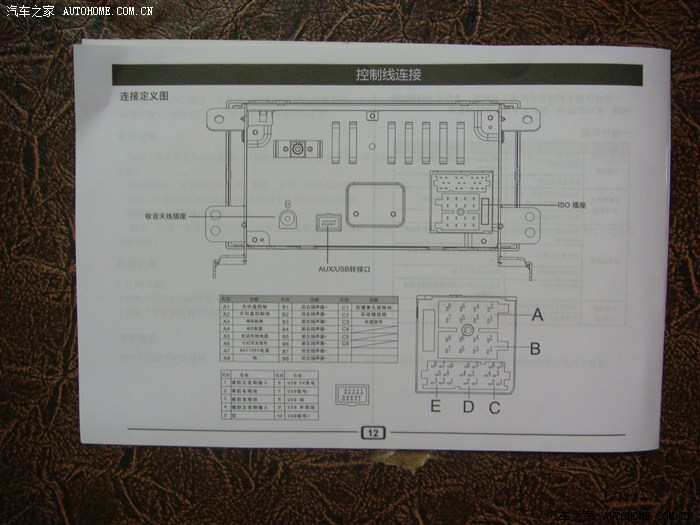

       首先给大家来一张咱们M4原车导航的接口图

       照片拍得不是很清晰，这是音响使用手册上拍下来的。拆下的原车导航也有这个图中的标注的。

上图中的C1线、C2线就是原车导航的AV输入插口，想接AV输出设备（梅花头）的朋友就要改成AV输入接口才行。

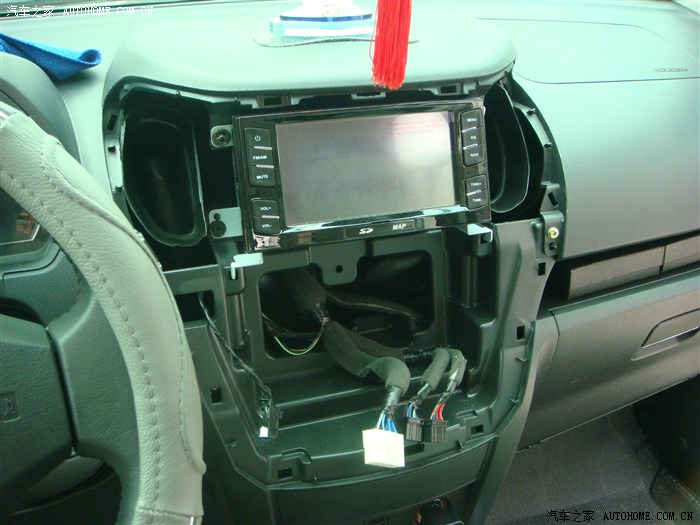

      首先从左上角和右上角撬开，卸下中控面板。

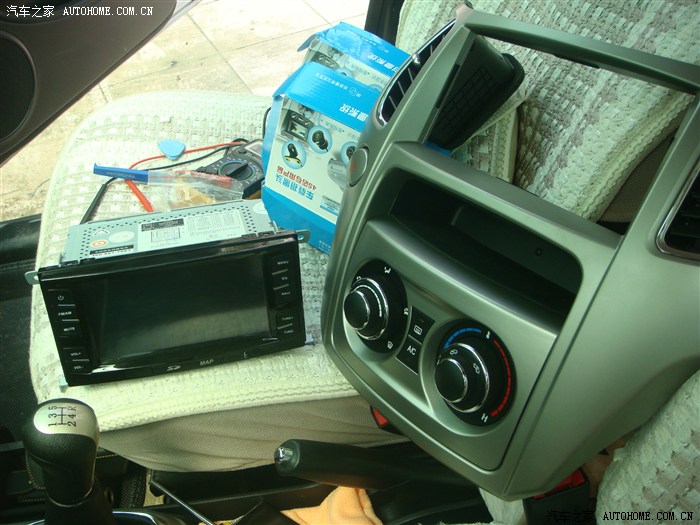

       这是拆下的原车导航和中控面板

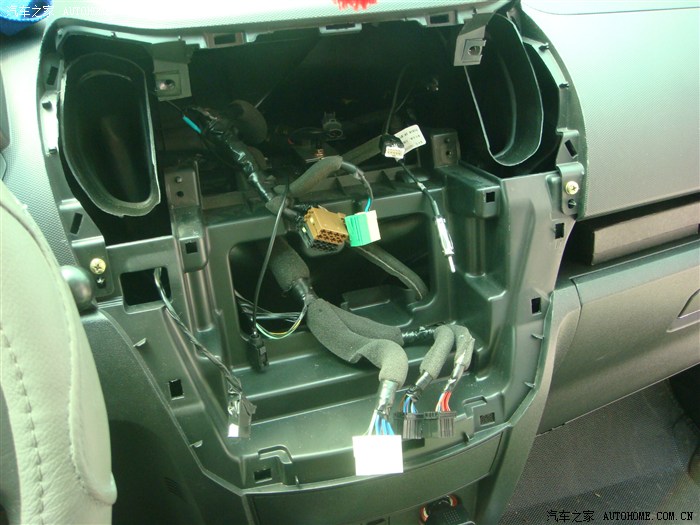

      拆下后就是这样子了，由于之前已经改过发动机点火时导航不重启，所以上面有胶布包扎的部份。上图中的（绿黄插头）就是倒车影像AV插头，也就是后视倒车摄像头的输入信号。

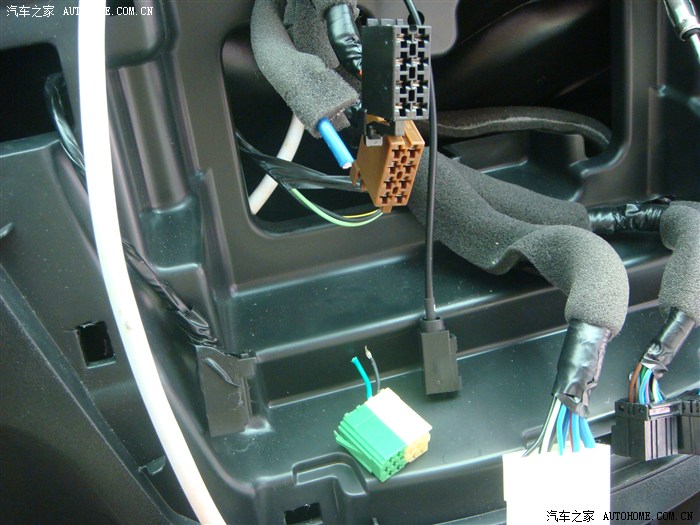

        剪断（绿黄插头）的线，（绿黄插头）部份的线要留一点呆会好接线。

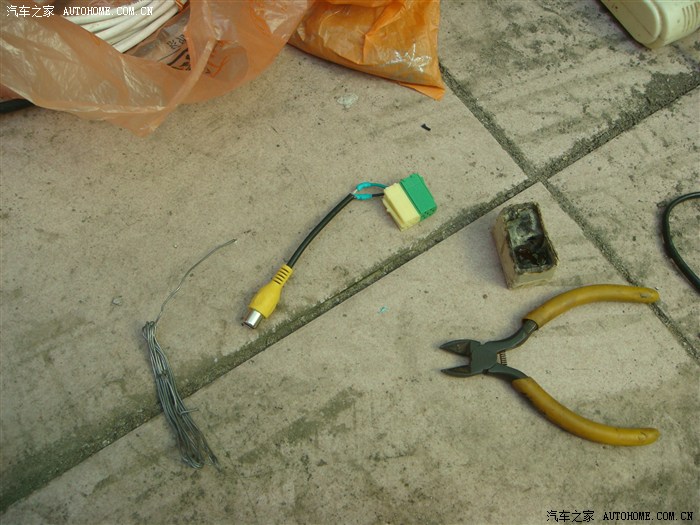

        找一个有上图中AV母头的线剪断，然后跟刚才剪下的（绿黄插头）对接上。（绿黄插头）上黑色的线是AV视频地，接到AV母头的同轴外线上；（绿黄插头）上绿色的线是AV视频正，接到AV母头上的同轴中心线上，这样（AV插头连接线）就做好了。如上图接好，就做好了，注意：以上的接线接错的话，输入AV视频信号时是没有显示的。

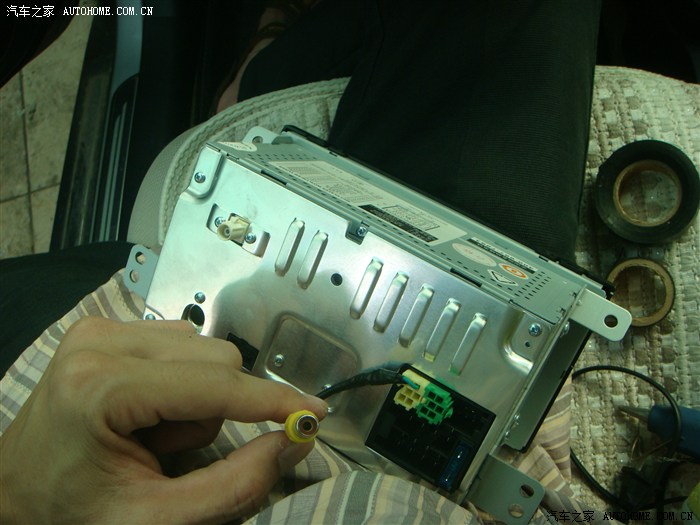

      把刚才做好的（AV插头连接线）插到导航后面的接口上，这样就是原车导航改好AV接口了。

===========================================================

                                                             华丽丽的分割线

        这是我收到的快递，猜猜看里面是什么法宝？

============================================================

当~~~当~~~当，法宝亮相！

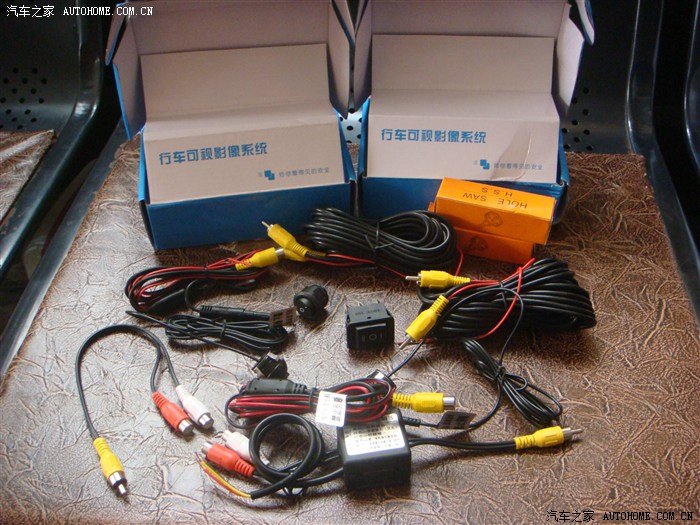

       这是双路输入控制器和侧视摄像头等设备。

     今晚作业写到这，有点累了。顶贴才有更新的动力，待续……………………………………
