多功能方向盘带原车CD，艰辛安装记（10月25日更新简易接线图）

=====================================================

更新内容在帖子最下方

=====================================================

早就在某宝上买好了多功能方向盘按键，一直没时间装，今天，应该说昨天，终于决定动手安装了，下午在论坛里找各种作业，看起来觉得应该没什么难度，下午四点半开始动手。先特别感谢一下剑帅，一直在QQ上指导我，不然我拆开车子就真傻眼了，非常感谢！！先上两张必备工具图

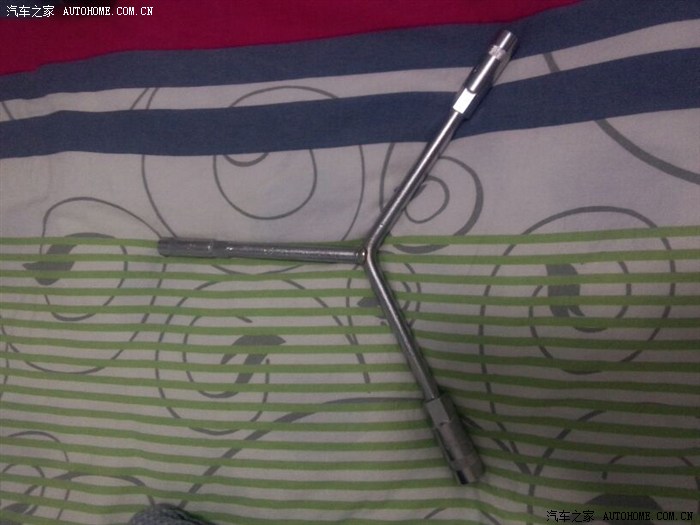

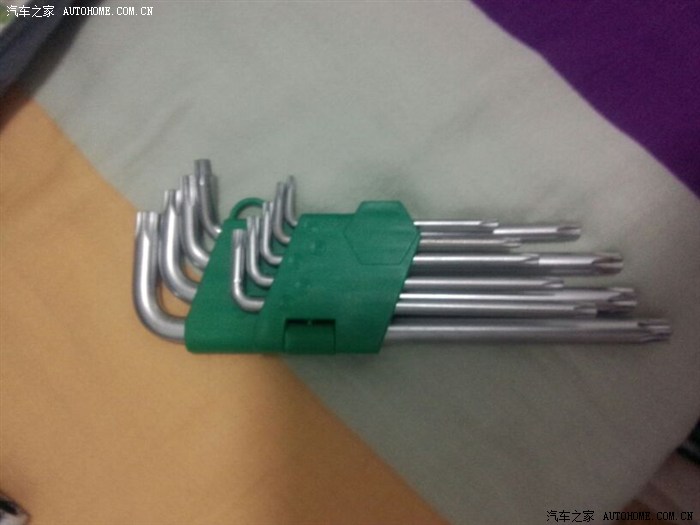

这里需要的是T30的外六角扳手，好吧，就这样称呼吧，这个花了28元 还有就是一个内六角的工具，叫什么真不知道，花了10元

然后一把十字螺丝刀一个面板翘棍就行了 下面，进入我的悲催安装史

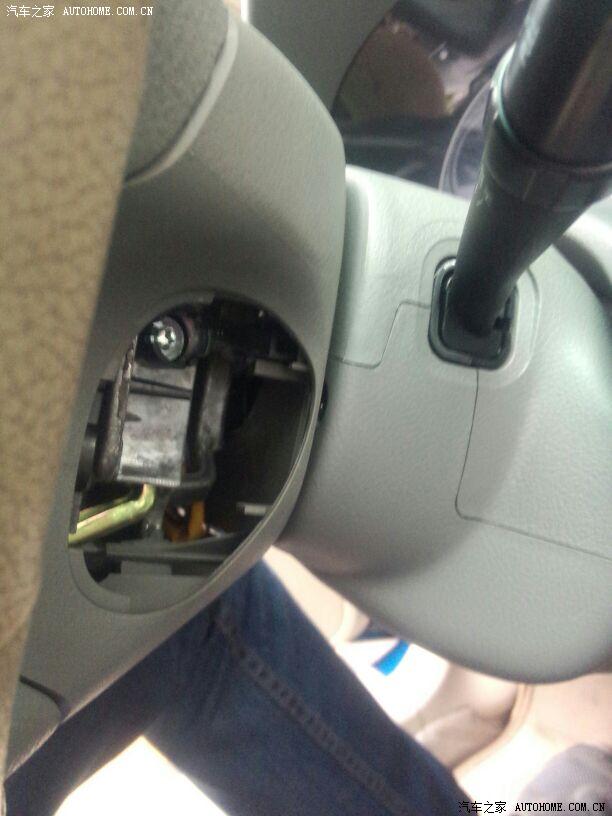

方向盘右边挡板，用张薄一点的卡片刮半圈就开了，很简单

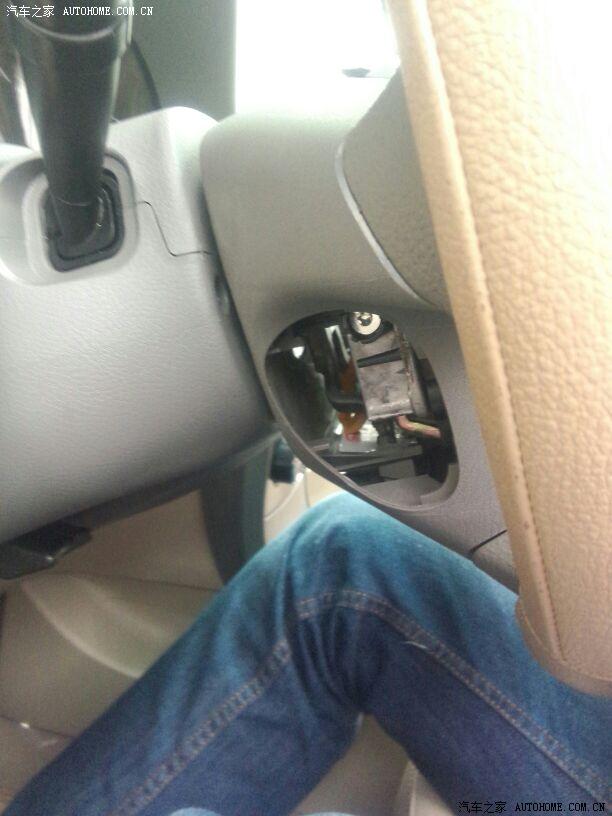

拆六角螺丝

  左边 这两个螺丝是拆不下的，松完全了将方向盘中间那一块向上一提就下来了

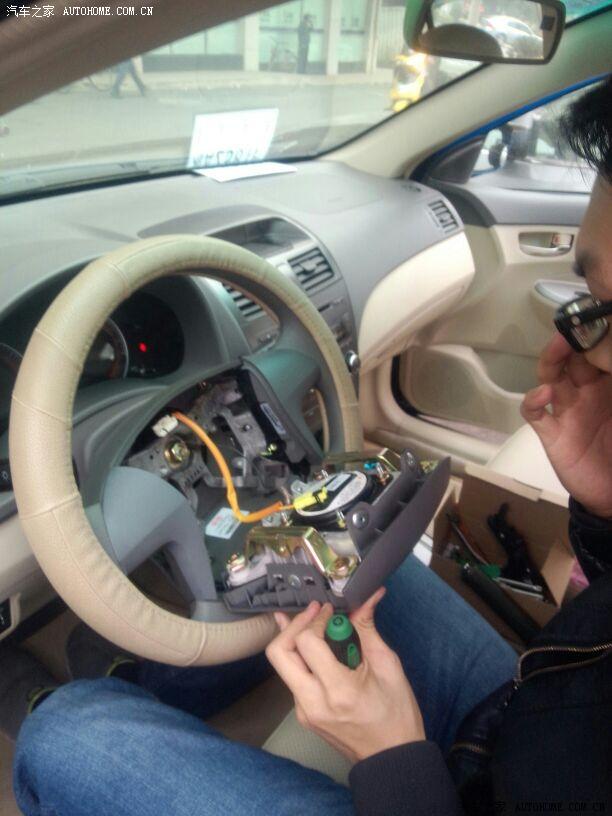

拆下来就是这样了，不多说了，坛子里很多这个作业了

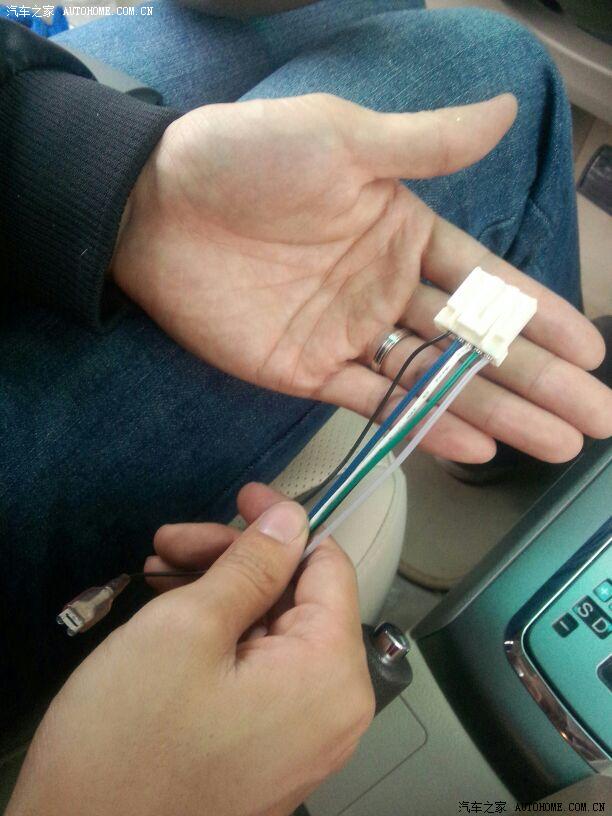

下面这个是网上买的线束接上有喇叭黑色线的那个插头(原车上就有的插头)，插头有四个空位置，买的线束就是可以直接进去用的



以上都很顺利，往下开始要边摸泪边写了 因为坛子里没有找到多功能方向盘接原装CD的作业，不确定能否使用，就想先拆中控，结果我花了一个小时都还没有撬开挡把那里的装饰条，六点钟了，没办法先回去吃饭，顺便上坛子看看别人怎么拆的，以前总觉得别人拆这个很容易，也就没注意，真正自己来拆的时候才发现这么难。 这里就要提醒第一次自己动手拆中控的筒子们，一定要准备一把专门的黄色的那种翘棍，你会事半功倍。 吃了饭查了拆中控方法，晚上七点半下楼接着搞，这回我舍得用劲了，，费好大力气，感觉是要把中控的东西都翘断了样的，需要到这种力度才能把卡子撬出来。这里的经验是：舍得花力气。 既然已经撬开，过程就不多说了，坛子里也有，都一样，就是强调一下，拆空调控制面板的时候掉了三个卡子，这个卡子好像很容易掉，最好在网上买些备着，我的掉了就算了，没有备，也懒得弄了。撬开就开始找线了，按照剑帅告诉我的方法我找到了控制线接口和小灯电源接口

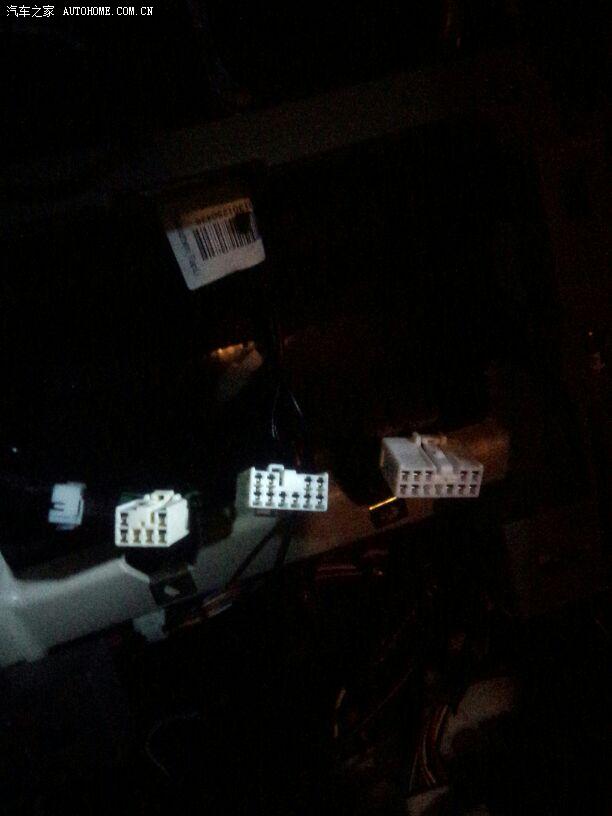

最左边这个有六个孔的下面那排中间两个就是控制线的，正负随便接，这里要用到买的线束；中间那个接口最下面一排从左边数，第三个孔是小灯负极，第六个也就是最右边的孔是小灯正极，这里需要破线。 我悲催的事情发生在卖家卖的这个线束不完全合适，线束头能插入接头，但是将接头插入接口时会被抵出来，就是线束头子小了，我又回家找了台式电脑电源的线头，终于找到合适的了，接好后一剥线发现里面是铝的，纠结了半天要不要在换换，想想算了，耐压300V的铝线够用了，这个只是给信号而已。我在方向盘下方的线束接口和CD控制线的线束接口两个地方反复试线束接口，花了三个小时左右。这里的经验就是：不要去买所谓的专用线束(我打电话问了淘宝卖家，他自己都说没有专用线束，就是提供线和头而已)，还不如去淘充足的接头，线头，和线，然后自己根据需要来做，好得多。 还有，千万不要在晚上装东西，我上回装一键升降窗也是，晚上很不方便，还要人给你打个手电筒。这次是我从白天装到晚上了，没办法，水平有限，工具也不齐。 终于，在晚上12点，我装好了，测试一切都正常使用

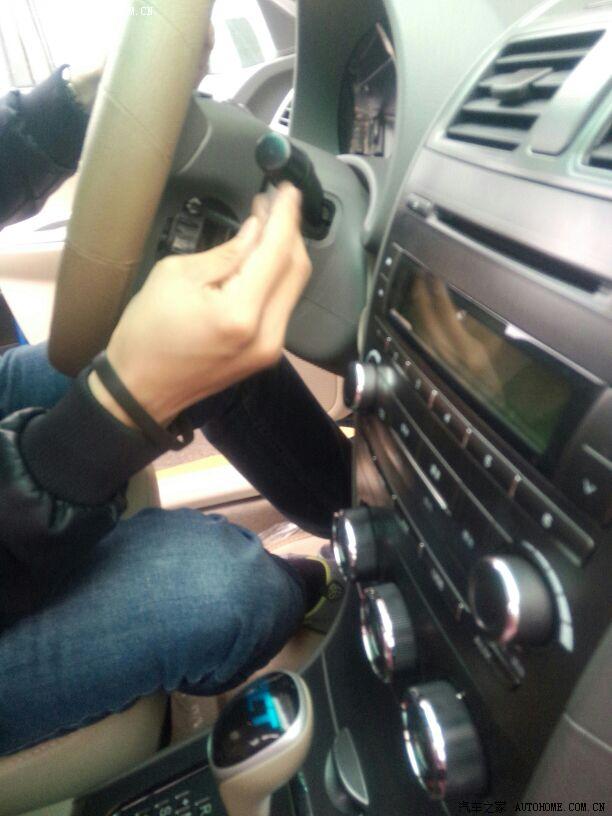

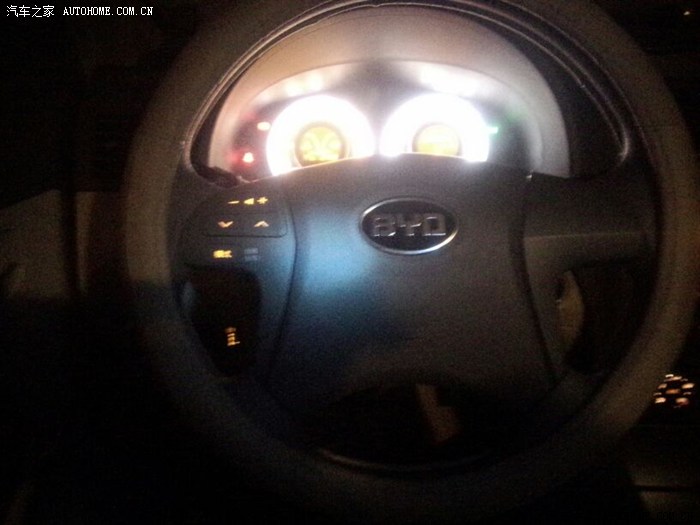

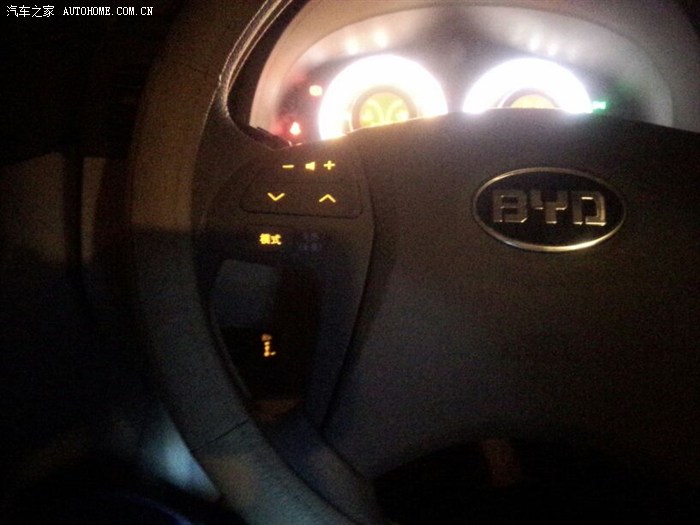

正乐着呢，突然想起，点烟器的线没插上 算了，明天在拆了 多功能在原装CD上正常使用，上下键在收音机的时候不是一个台一个台的换，而是向上向下搜台，在USB模式的时候才是上一曲和下一曲。 不管怎么说，今天还是很有成就感的，动手能力大大增强，对中控的结构也了解了。并且，我也要发扬助人为乐的精神，各位车友有问题可直接咨询我，互相学习，互相探讨 斑竹，可否射一个？两点了，手机码的这么多字，迫不及待的要分享啊

=================2013年10月25日更新简易接线图===================

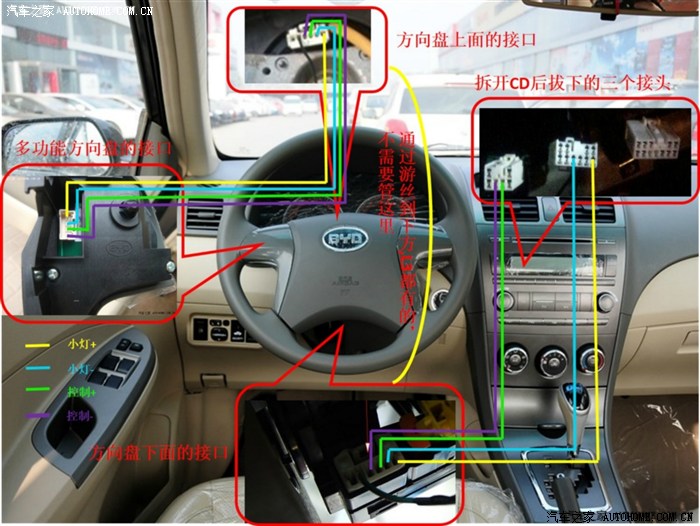

借用了几张照片，多功能方向盘接口和方向盘上接口的图接了  剑帅  的，方向盘下接口借了  大连闹闹  的图，背景借的汽车之家的只有最右边那个是偶自己的，哈哈。这个图应该算通俗易懂了，如果有想多功能方向盘带原车CD的，希望这个对你有所帮助。

说明：控制不分 正负，紫色和绿色的可以换过来接都没问题。

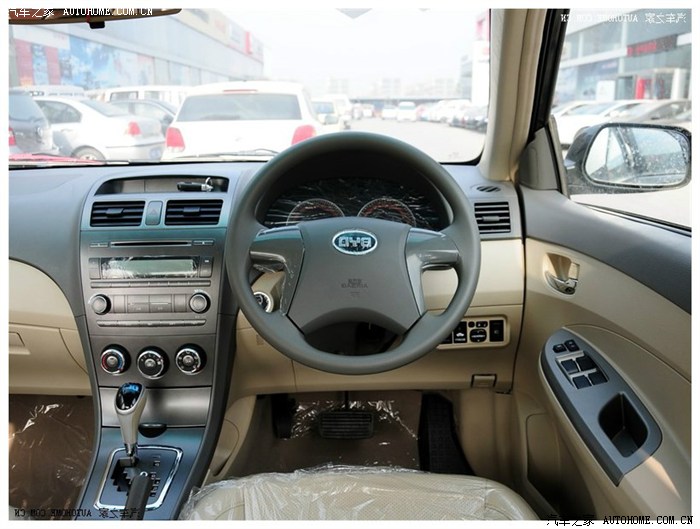

来一张“欧美版”的L3
